实验十二 压电陶瓷压电性能测定

一、实验目的1. 了解压电陶瓷的基本性能、结构、用途、制备方法。

2. 掌握压电陶瓷常见的表征方法及检测手段。

3. 通过实验，掌握压电陶瓷的性能测试方法，并对实验数据进行处理和分析。

二、实验原理压电陶瓷是一种具有压电效应的陶瓷材料，当受到外力作用时，会在其表面产生电荷；反之，当施加电场时，压电陶瓷会产生形变。

压电陶瓷的性能主要包括压电系数、介电常数、损耗角正切、机械品质因数等。

三、实验材料与仪器1. 实验材料：压电陶瓷样品2. 实验仪器：（1）电容测微仪（2）机械标定仪（3）直流电源（4）扫描隧道显微镜（5）谐振法测定仪（6）准静态法测定仪四、实验步骤1. 样品准备：将压电陶瓷样品清洗干净，并用无水乙醇进行脱脂处理。

2. 压电陶瓷性能测试：（1）电容测微仪测试：将压电陶瓷样品固定在电容测微仪上，通过改变直流电压，观察样品的轴向变形和弯曲变形。

（2）谐振法测定：将压电陶瓷样品固定在谐振法测定仪上，测量样品的频率响应曲线和压电耦合系数。

（3）准静态法测定：将压电陶瓷样品固定在准静态法测定仪上，测量样品的压电常数d33。

3. 数据处理与分析：将实验数据输入计算机，进行数据处理和分析，得出压电陶瓷的性能参数。

五、实验结果与分析1. 电容测微仪测试结果：通过电容测微仪测试，得出压电陶瓷样品的轴向变形和弯曲变形与电压的关系曲线。

根据曲线，计算出样品的压电系数。

2. 谐振法测定结果：通过谐振法测定，得出压电陶瓷样品的频率响应曲线和压电耦合系数。

根据曲线，计算出样品的介电常数和损耗角正切。

3. 准静态法测定结果：通过准静态法测定，得出压电陶瓷样品的压电常数d33。

根据测定结果，分析样品的压电性能。

六、实验结论1. 压电陶瓷样品具有良好的压电性能，满足实验要求。

2. 实验过程中，通过电容测微仪、谐振法测定和准静态法测定，分别获得了压电陶瓷样品的轴向变形、弯曲变形、频率响应曲线、压电耦合系数、介电常数、损耗角正切和压电常数等性能参数。

枸杞子和大枣泡水有什么功效
在平时的生活中很多人在喝水的时候都会放上几颗红枣和
枸杞，尤其是女性朋友，这样不仅可以使得水更加的清香，而且红枣和枸杞对于女性可是一个好东西，枸杞性温，红枣补血，两者结合是再好不过了，所以女性朋友在平时可以多喝一些，那么枸杞子和大枣泡水有什么功效呢？
它的确拥有两者任何一种单用来泡水的功效的两倍多。

枸杞红枣茶是一款非常简单有效的养生美肤茶，尤其适合经常熬夜的朋友饮用。

它对淡化黑眼圈，红润面色有很好的效果，还能很好的改善手脚冰凉的状况。

养肝明目、润肺滋阴、补肾益精、健脾益胃：脾胃虚弱、腹泻、对倦怠无力的人、保肝、益发、补血、头晕耳鸣、视力减退、增加食欲、失眠、气血不足、脾胃虚寒、畏寒怕冷、胃肠消化不良（促进消化）、口干舌燥、便秘和止泻（双重功效）、对熬夜的人（会有好气色）、使皮肤白嫩，有光泽，有口臭的人、不易生痘痘、痤疮、疮疖，对情绪有很好的功效、还能抗衰老、延年益寿等等。

以上就是关于枸杞子和大枣泡水的一个功效的介绍，如果长期喝枸杞红枣水的话，是可以达到上面的功效的，不过需要提醒
大家的是，千万不要以为对身体好久没有节制的饮用，这样不仅没功效，还很容易会出现上火的症状。

摘要：通过对压电陶瓷器件进行阻抗测试可得到压电振子等效电路模型参数与谐振频率。

通过对压电陶瓷器件电容值、温度稳定性、绝缘电阻、介质耐电压等电性能参数进行测量与分析后可知：压电陶瓷器件电特性符合一般电容器特点，所用连接线材在较低频率下寄生电容不明显，在常温下工作较稳定，厚度较厚的产品绝缘性和可靠性指标较好。

关键词：压电陶瓷；等效电路模型；电特性；可靠性0 引言压电陶瓷(Piezoelectric Ceramics，PZT)受到微小外力作用时，能把机械能变成电能，当加上电压时，又会把电能变成机械能。

它通常由几种氧化物或碳酸盐在烧结过程中发生固相反应而形成，其制造工艺与普通的电子陶瓷相似。

与其他压电材料相比，具有化学性质稳定，易于掺杂、方便塑形的特点[1]，已被广泛应用到与人们生活息息相关的许多领域,遍及工业、军事、医疗卫生、日常生活等。

利用铁电陶瓷的高介电常数可制作大容量的陶瓷电容器；利用其压电性可制作各种压电器件；利用其热释电性可制作人体红外探测器；通过适当工艺制成的透明铁电陶瓷具有电控光特性，利用它可制作存贮，显示或开关用的电控光特性器件。

通过物理或化学方法制备的PZT、PLZT等铁电薄膜，在电光器件、非挥发性铁电存储器件等有重要用途[2-5]。

为了保护生态环境，欧盟成员国已规定自2006年7月1日起，所有在欧盟市场上出售的电子电气产品设备全部禁止使用铅、水银、镉、六价铬等物质。

我国对生态环境的保护也是相当重视的。

因此，近年来对无铅压电陶瓷进行了重点发展和开发。

但无铅压电陶瓷性能相对于PZT陶瓷来说，总体性能还是不足以与PZT陶瓷相比。

因此，当前乃至今后一段时间内压电陶瓷首选仍将是以PZT为基的陶瓷。

本文将应用逆压电效应以压电陶瓷蜂鸣片为例进行阻抗测试、电容值、绝缘电阻、介质耐电压等电性能参数进行测量与分析。

1 测量参数和实验方法依据目前我国现有的关于压电陶瓷材料的测试标准主要有以下：GB/T 3389-2008 压电陶瓷材料性能测试方法GB/T 6427-1999 压电陶瓷振子频率温度稳定性的测试方法GB/T 16304-1996 压电陶瓷电场应变特性测试方法GB 11387-89 压电陶瓷材料静态弯曲强度试验方法GB 11320-89 压电陶瓷材料性能方法（低机械品质因数压电陶瓷材料性能的测试）GB 11312-89 压电陶瓷材料和压电晶体声表面波性能测试方法GB 11310-89 压电陶瓷材料性能测试方法相对自由介电常数温度特性的测试压电陶瓷蜂鸣片由一块两面印刷有电极的压电陶瓷板和一块金属板（黄铜或不锈钢等）组成。

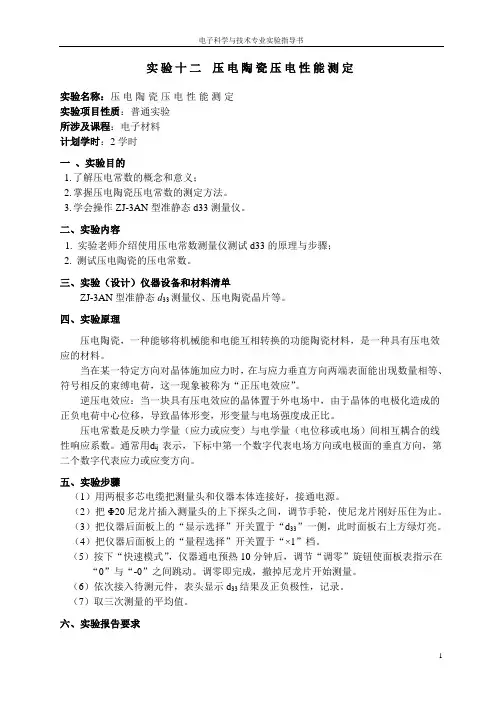

实验十二压电陶瓷压电性能测定实验名称：压电陶瓷压电性能测定实验项目性质：普通实验所涉及课程：电子材料计划学时：2学时一、实验目的1.了解压电常数的概念和意义；2.掌握压电陶瓷压电常数的测定方法。

3.学会操作ZJ-3AN型准静态d33测量仪。

二、实验内容1. 实验老师介绍使用压电常数测量仪测试d33的原理与步骤；2. 测试压电陶瓷的压电常数。

三、实验（设计）仪器设备和材料清单ZJ-3AN型准静态d33测量仪、压电陶瓷晶片等。

四、实验原理压电陶瓷，一种能够将机械能和电能互相转换的功能陶瓷材料，是一种具有压电效应的材料。

当在某一特定方向对晶体施加应力时，在与应力垂直方向两端表面能出现数量相等、符号相反的束缚电荷，这一现象被称为“正压电效应”。

逆压电效应：当一块具有压电效应的晶体置于外电场中，由于晶体的电极化造成的正负电荷中心位移，导致晶体形变，形变量与电场强度成正比。

压电常数是反映力学量（应力或应变）与电学量（电位移或电场）间相互耦合的线性响应系数。

通常用d ij 表示，下标中第一个数字代表电场方向或电极面的垂直方向，第二个数字代表应力或应变方向。

五、实验步骤（1）用两根多芯电缆把测量头和仪器本体连接好，接通电源。

（2）把Φ20尼龙片插入测量头的上下探头之间，调节手轮，使尼龙片刚好压住为止。

（3）把仪器后面板上的“显示选择”开关置于“d33”一侧，此时面板右上方绿灯亮。

（4）把仪器后面板上的“量程选择”开关置于“×1”档。

（5）按下“快速模式”，仪器通电预热10分钟后，调节“调零”旋钮使面板表指示在“0”与“-0”之间跳动。

调零即完成，撤掉尼龙片开始测量。

（6）依次接入待测元件，表头显示d33结果及正负极性，记录。

（7）取三次测量的平均值。

六、实验报告要求1. 实验目的；2. 实验内容；3. 实验设备（仪器），材料；4. 实验原理；5. 实验步骤；6. 实验数据测试与记录；7. 实验结果与分析。

压电陶瓷微位移性能测量实验报告一、实验目的：1、了解压电陶瓷的性能参数；2、了解电容测微仪的工作原理，掌握电容测微仪的标定方法；3、掌握压电陶瓷微位移测量方法；二、实验仪器：电容测微仪一台：型号JDC-2000测微台架一台：型号BCT－5C，斜度1:50直流调压器一台：电压量程（0～300V）标定平铁板一块压电陶瓷管一根三、实验原理：（一）利用测微台架标定电容测微仪在测微台架的台架上放置一金属平板，将电容测微仪探头用测微台架夹紧，使探头的端面与平板平行，见图1，移动测微台架的旋钮，分别读出测微仪移动示值和电容测微仪的示值。

这样得到一组数据即可对电容测微仪进行标定。

图1 电容侧微仪标定原理图（二）用标定后的电容测微仪测量压电陶瓷管的线性度在电容测微仪的线性区（对应机械标定仪的某个位置），通过可调直流电源按一定间隔改变直流电压（见图2），分别对压电陶瓷加压，使之分别产生轴向变形（见图3）和弯曲变形（见图4），从而得到压电陶瓷的伸长与偏转量与施加其上的电压的关系。

图2 可调高压电源图3 测压电陶瓷轴向伸缩图4测压电陶瓷侧向弯曲四、实验步骤（一）标定电容测微仪的线性度１、实验前，了解实验原理及其实验注意事项，并检查实验仪器是否齐全。

２、使用仪器前，将传感器端面与被测物（标定平铁板）表面用汽油认真清洗干净，以清洗掉杂质及灰尘微粒；而后将电源线和传感器与电缆分别连接好并拧紧。

３、将标定平铁板安放在测微台架的台架上，而后用夹具将电容传感器探头夹紧，接着上下调整探头使探头与标定平铁板距离接近测量区。

４、为便于进行数据分析，可将测微台架示值调至某一合适值，并将电容测微仪示值调零，而后进行实验；实验采用一人细调（等间距）测微台架，另一人记录的方式，为了标定线性区，测定线性误差，调值采用先等间距调至140μm，再等间距调回的方法。

（为了节约时间，调值范围为0～140μm，调值间距为5μm，共计读29个数。

）５、实验完成后，调整测微台架使探头远离标定平板到合适位置，取下标定平板（并估算找出电容测微仪的线性工作区，我们找的较为好的线性工作区是0～100μm）以进行压电陶瓷的性能及其微位移测量的实验。

1 概述振动在周围环境中无处不在，振动机械能不仅是一种较普遍的能源形式，而且该能源是一种清洁的能源，如果可以将这些振动形式的能量转换为电能加以收集存储供随后使用，就可以将这种取之不尽的能源用于实际的工程当中，解决一些能源问题[1]。

目前微机电技术、材料科学、微电子技术、计算机技术等各领域科技最近几年得到快速发展，使得研究对象和产品结构和部件的尺寸变得越来越小，同时需求量变得越来越大，使得精密仪器对特殊形状的压电陶瓷片需求越来越多，压电陶瓷的应用形式也越来越广[2]。

本文将在不同外界压力作用下，对压电陶瓷元件的电气参数进行测试与分析。

2 压电陶瓷性能简介目前国内外已有对压电陶瓷压电特性进行的研究，并取得了一定成果。

1880年Pierre Curie 和Jacques Curie 在实验中发现了压电效应(在机械外力作用下,介质内部正负电荷中心发生相对位移而引起极化,由机械效应转化为电效应)，1881年他们又通过实验验证了逆压电效应(加反向电场,陶瓷片沿极化方向缩短。

这种由于电效应转变成机械效应的现象是逆压电效应)的存在[3]。

压电陶瓷的力输出特性和其位移输出特性是分不开的，针对电陶瓷的位移输出特性，1998年，哈工大张涛等在论文中提出陶瓷是具有有限刚度的弹性体，在受到外力后要被压缩。

压电陶瓷位移输出和电压之间的关系是：随电压增大，位移输出也增大，力输出和位移输出的关系是；随位移输出的增大，力输出减小[4，5]。

压陶瓷的输出力和位移的关系曲线表明在空载的情况下压电陶瓷的输出位移为最大输出位移，在最大输出力的作用下，压电陶瓷的位移输出将为零[6]。

由于迟滞、蠕变等因素的影响，难以用一种统一的数学模型来准确的描述它[7]常见的描述有Preisach 模型[8-9]Prandtle-Ishlinskii 模型[10-11]，Maxwell 模型[12] 。

是从现象的角度描述其位移输出特性。

因此受到位移输出复杂性的影响，其力输出特性的描述也变的相当的复杂。

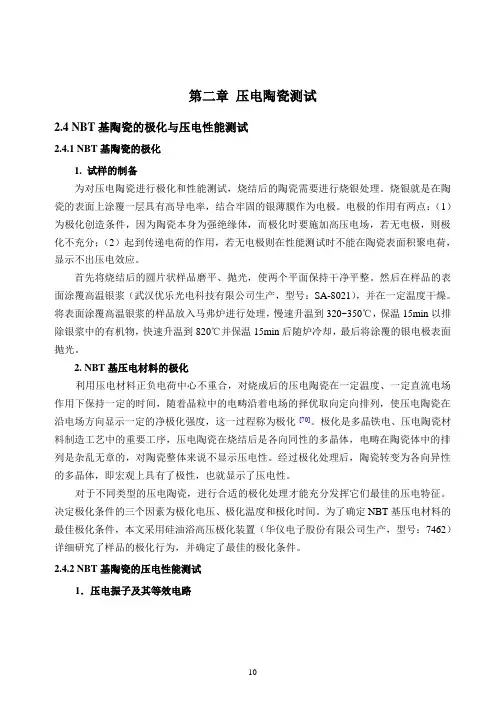

第二章压电陶瓷测试2.4 NBT基陶瓷的极化与压电性能测试2.4.1 NBT基陶瓷的极化1. 试样的制备为对压电陶瓷进行极化和性能测试，烧结后的陶瓷需要进行烧银处理。

烧银就是在陶瓷的表面上涂覆一层具有高导电率，结合牢固的银薄膜作为电极。

电极的作用有两点：（1）为极化创造条件，因为陶瓷本身为强绝缘体，而极化时要施加高压电场，若无电极，则极化不充分；（2）起到传递电荷的作用，若无电极则在性能测试时不能在陶瓷表面积聚电荷，显示不出压电效应。

首先将烧结后的圆片状样品磨平、抛光，使两个平面保持干净平整。

然后在样品的表面涂覆高温银浆（武汉优乐光电科技有限公司生产，型号：SA-8021），并在一定温度干燥。

将表面涂覆高温银浆的样品放入马弗炉进行处理，慢速升温到320~350℃，保温15min以排除银浆中的有机物，快速升温到820℃并保温15min后随炉冷却，最后将涂覆的银电极表面抛光。

2. NBT基压电材料的极化利用压电材料正负电荷中心不重合，对烧成后的压电陶瓷在一定温度、一定直流电场作用下保持一定的时间，随着晶粒中的电畴沿着电场的择优取向定向排列，使压电陶瓷在沿电场方向显示一定的净极化强度，这一过程称为极化[70]。

极化是多晶铁电、压电陶瓷材料制造工艺中的重要工序，压电陶瓷在烧结后是各向同性的多晶体，电畴在陶瓷体中的排列是杂乱无章的，对陶瓷整体来说不显示压电性。

经过极化处理后，陶瓷转变为各向异性的多晶体，即宏观上具有了极性，也就显示了压电性。

对于不同类型的压电陶瓷，进行合适的极化处理才能充分发挥它们最佳的压电特征。

决定极化条件的三个因素为极化电压、极化温度和极化时间。

为了确定NBT基压电材料的最佳极化条件，本文采用硅油浴高压极化装置（华仪电子股份有限公司生产，型号：7462）详细研究了样品的极化行为，并确定了最佳的极化条件。

2.4.2 NBT基陶瓷的压电性能测试1．压电振子及其等效电路图2.11 压电振子的等效电路利用压电材料的压电效应，可以将其按一定取向和形状制成有电极的压电器件。

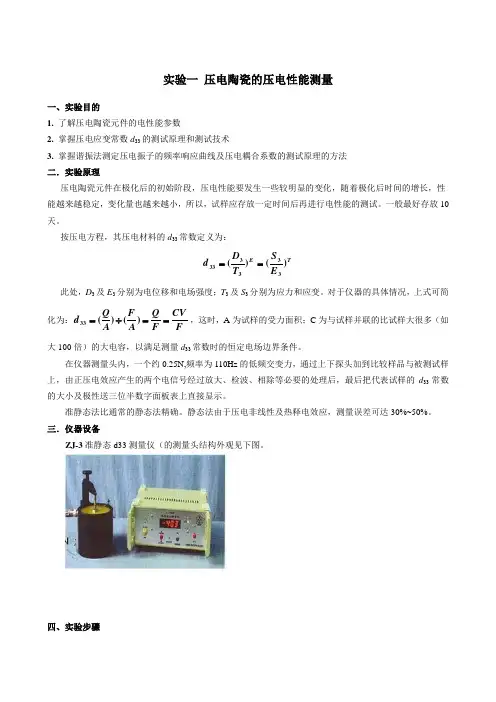

实验一 压电陶瓷的压电性能测量一、实验目的1. 了解压电陶瓷元件的电性能参数2. 掌握压电应变常数d 33的测试原理和测试技术3. 掌握谐振法测定压电振子的频率响应曲线及压电耦合系数的测试原理的方法 二．实验原理压电陶瓷元件在极化后的初始阶段，压电性能要发生一些较明显的变化，随着极化后时间的增长，性能越来越稳定，变化量也越来越小，所以，试样应存放一定时间后再进行电性能的测试。

一般最好存放10天。

按压电方程，其压电材料的d 33常数定义为：T E E S T D d )()(333333== 此处，D 3及E 3分别为电位移和电场强度；T 3及S 3分别为应力和应变。

对于仪器的具体情况，上式可简化为：FCVF Q A F A Q d ==÷=)()(33，这时，A 为试样的受力面积；C 为与试样并联的比试样大很多（如大100倍）的大电容，以满足测量d 33常数时的恒定电场边界条件。

在仪器测量头内，一个约0.25N,频率为110Hz 的低频交变力，通过上下探头加到比较样品与被测试样上，由正压电效应产生的两个电信号经过放大、检波、相除等必要的处理后，最后把代表试样的d 33常数的大小及极性送三位半数字面板表上直接显示。

准静态法比通常的静态法精确。

静态法由于压电非线性及热释电效应，测量误差可达30%~50%。

三．仪器设备ZJ-3准静态d33测量仪（的测量头结构外观见下图。

四、实验步骤1.一般操作（1） 选档：试样电容值小于0.01μF 对应×1档，小于0.001μF 对应×0.1档。

（2） 用两根多芯电缆把测量头和仪器本体连接好。

（3） 把附件盒内的塑料片插于测量头的上下两探头之间，调节测量头顶端的手轮，使塑料片刚好压住为止。

（4） 把仪器后面板上的“d 33-力”选择开关置于“d 33”一侧。

（5） 使仪器后面板上的d 33量程选择开关，按照被测样品的d 33估计值，处于适当位置。

材料测试方法举例——压电陶瓷压电陶瓷是一种能够产生压电效应的陶瓷材料，具有压电、电致伸缩和压电声发射等特性。

为了评估压电陶瓷的性能和质量，需要进行一系列的材料测试方法。

下面是针对压电陶瓷的几种常用测试方法举例，供参考。

1.压电常数测试：压电常数是评价压电陶瓷的重要指标之一，用于描述材料对外力作用下电荷产生的比例关系。

测试之前，首先需将压电陶瓷样品制成规定的尺寸，然后通过设备施加压力，测量在不同压力下的电荷大小，进而计算压电常数。

常用的测试方法包括电荷常数法、弯曲法和悬臂梁法等。

2.电机械耦合系数测试：电机械耦合系数是反映压电陶瓷在电场作用下的振动和机械功率输出之间关系的指标。

测试时，将压电陶瓷样品固定在振动台上，通过施加电压激励材料振动，测量振动的频率和幅值，然后计算电机械耦合系数。

3.管路声发射测试：压电陶瓷可以应用于声发射传感器，用于检测管路中的泄漏或其他故障。

测试时，将压电陶瓷传感器安装在管路上，并进行正常运行的测试过程。

通过监测传感器产生的压电信号变化，可以识别管路中是否存在泄漏或故障。

4.微观结构分析：压电陶瓷的微观结构对其性能具有重要影响，因此需要进行微观结构分析。

常用的方法包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）和X射线衍射（XRD）等。

通过这些技术，可以观察到材料的晶粒结构、晶格畸变和缺陷等信息，从而评估材料的质量和性能。

5.稳态和瞬态性能测试：为了确定压电陶瓷的稳态和瞬态性能，需要进行相应的测试。

稳态性能测试主要包括电压-位移曲线测试和电压-电荷曲线测试，通过施加不同的电压并测量相应的位移或电荷，来评估材料对电场刺激的响应。

瞬态性能测试主要包括步进响应测试和冲击响应测试，通过输入瞬态电压或冲击信号，测量材料的响应时间和能量转换效率。

上述仅是压电陶瓷测试方法的一小部分举例，实际测试方法应根据具体应用和需求进行选择和设计。

测试方法的选取应考虑准确性、重复性、可靠性和可操作性等因素，以确保对压电陶瓷材料进行准确全面的评估。
