石化油库建设标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。
结合行业特点，针对销售企业油库普遍存在的主要问题，在总结“试点油库”经验和《中国石化销售企业油库改造设计导则》试行的基础上，我们编制了《中国石化销售企业油库建设标准》，以指导油库新建、改造过程中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确定。
新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理方便、绿化美化、本质安全、防止污染、确保油品质量”。
本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中需执行的国家、行业相关标准、规范。
在符合国家及行业标准、规范的基础上，应严格按本标准执行。
附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及实景照片等，供各单位参考。
鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售事业部发展规划处，以便今后修改时参考。
目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建（构）筑物 (5)3.1总平面布置要求3.2建（构）筑物4.铁路收发油系统 (8)4.1一般规定4.2工艺流程4.3设备选型及安装要求4.4电气5.水路收发油系统 (12)5.1工艺流程5.2设备选型及安装要求5.3配套设施6.公路发油系统 (14)6.1一般规定6.2工艺流程6.3设备选型及安装要求6.4电气7.储油罐区 (16)7.1轻油罐区布置原则7.2库容的确定7.3油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1泡沫灭火系统8.2消防给水9.自控系统 (22)9.1概述9.2罐群自动计量系统9.3公路微机发油系统9.4安全监控系统10.环保 (27)10.1含油污水处理10.2 给排水11.标识 (28)11.1建（构）筑物11.2管道表面色和标识11.3油罐表面色和标识11.4机泵、阀门及管道附件表面色11.5其他11.6油罐编号规定附录－1油罐计量系统简介附图附图－1发油台鹤管布置图－2发油亭建筑效果－3泵棚及发油台实景效果－4油罐标识效果－5试点油库分区示意图1、总则1.1 为在中国石化销售企业油库新建和改扩建过程中，统一技术要求，统一建设标准，统一形象标识，突出行业特点，特制定本标准。

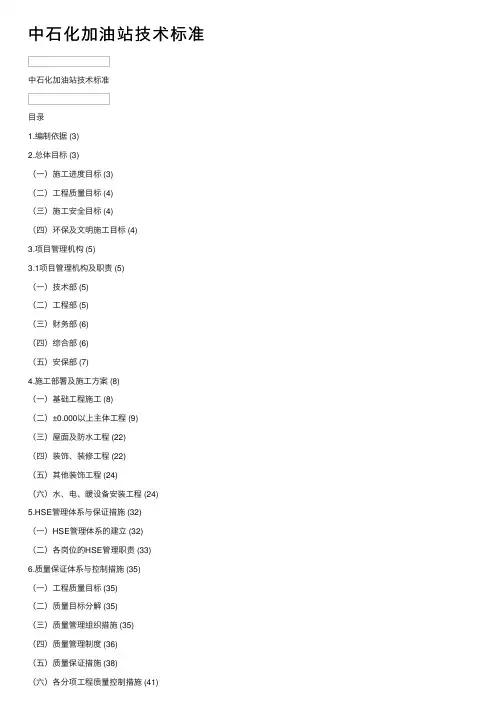

中⽯化加油站技术标准中⽯化加油站技术标准⽬录1.编制依据 (3)2.总体⽬标 (3)（⼀）施⼯进度⽬标 (3)（⼆）⼯程质量⽬标 (4)（三）施⼯安全⽬标 (4)（四）环保及⽂明施⼯⽬标 (4)3.项⽬管理机构 (5)3.1项⽬管理机构及职责 (5)（⼀）技术部 (5)（⼆）⼯程部 (5)（三）财务部 (6)（四）综合部 (6)（五）安保部 (7)4.施⼯部署及施⼯⽅案 (8)（⼀）基础⼯程施⼯ (8)（⼆）±0.000以上主体⼯程 (9)（三）屋⾯及防⽔⼯程 (22)（四）装饰、装修⼯程 (22)（五）其他装饰⼯程 (24)（六）⽔、电、暖设备安装⼯程 (24)5.HSE管理体系与保证措施 (32)（⼀）HSE管理体系的建⽴ (32)（⼆）各岗位的HSE管理职责 (33)6.质量保证体系与控制措施 (35)（⼀）⼯程质量⽬标 (35)（⼆）质量⽬标分解 (35)（三）质量管理组织措施 (35)（四）质量管理制度 (36)（五）质量保证措施 (38)（六）各分项⼯程质量控制措施 (41)7.⼯程进度计划与保证措施 (50)（⼀）⼯期⽬标 (50)（⼆）⼯期保证措施 (52)8.特殊技术措施 (59)8.1⼯程特点及重点 (59)8.2针对⼯程特点、重点所采取的对策 (59)9.⼈⼒资源计划 (60)10.施⼯机具设备及试验和检验仪器配置 (63)施⼯机具设备配置表 (63)试验和检测仪器配置表 (65)11.设备材料管理及采购 (66)11.1设备材料采购管理制度 (66)（⼀）采购计划的编制和审批 (66)（⼆）采购合同管理 (68)（三）材料设备的验收 (68)设备及材料技术规格清单 (71)12.技术管理 (74)(⼀)质量技术管理措施 (74)（⼆）安全技术管理措施 (75)13.临时设施布置 (76)14.现场安全及⽂明施⼯等管理措施 (77)（⼀）安全措施 (77)（⼆）⽂明施⼯和防⽌扰民措施 (83)15.分包管理 (86)16.⽂档资料管理制度及实施措施 (86)16.1提出⽂件的编制和修改需求 (86)16.2指定编写⼈ (86)16.3进⾏编写 (86)16.4评审和审批 (87)16.5发放控制 (88)16.6使⽤控制 (88)16.7⽂件更新 (88)16.8记录管理 (89)17.对招标⼈关注问题的响应 (90)17.1项⽬投资控制⽬标及有效措施 (90)17.2如何确保⼯程档案资料及时成功归档 (91)17.3本招标项⽬其他⽅⾯的实施难点及应对措施 (92)17.4应急预案及措施：安全、环保、防恐维稳等响应措施 (92)17.5⼯期保证措施，如⼈员安排到位，不随意调换等 (98)中⽯化加油站技术标准1.编制依据《汽车加油加⽓站设计与施⼯规范》 GB50156-2014《液化天然⽓(LNG)汽车加⽓站技术规范》 NB/T 1001-2011《建筑地基基础⼯程施⼯质量验收规范》 GB 50202-2002《混凝⼟结构⼯程施⼯质量验收规范》 GB 50204-2010《钢结构⼯程施⼯质量验收规范》 GB 50205-2001《⽯油化⼯⾦属管道⼯程施⼯质量验收规范》 GB50517-2010《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》 GB50242-2002《建筑电⽓⼯程施⼯质量验收规范》 GB50210-2011《电⽓装置安装⼯程爆炸和⽕灾危险环境电⽓装置施⼯及验收规范》GB50257-2014《电⽓装置安装⼯程接地装置施⼯及验收规范》 GB50169-2010《⾃动化仪表⼯程施⼯及验收规范》 GB50093-2013《建筑装饰装修⼯程质量验收规范》 GB50210-20012.总体⽬标（⼀）施⼯进度⽬标本⼯程计划⼯期90⽇历天。

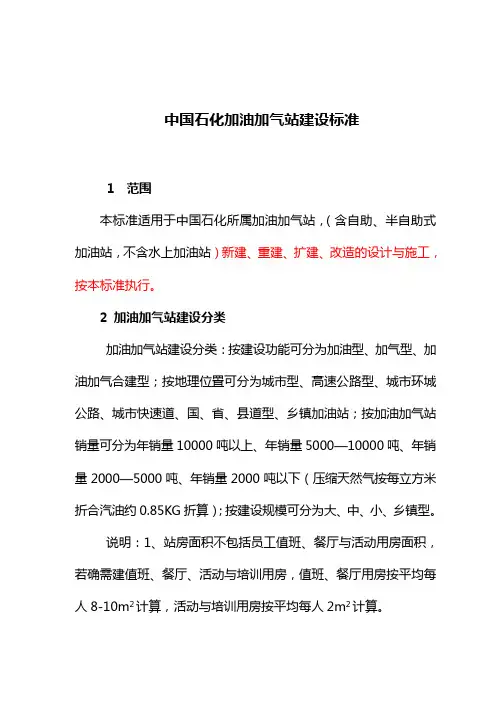

中国石化加油加气站建设标准1 范围本标准适用于中国石化所属加油加气站，（含自助、半自助式加油站，不含水上加油站）新建、重建、扩建、改造的设计与施工，按本标准执行。
2 加油加气站建设分类加油加气站建设分类：按建设功能可分为加油型、加气型、加油加气合建型；按地理位置可分为城市型、高速公路型、城市环城公路、城市快速道、国、省、县道型、乡镇加油站；按加油加气站销量可分为年销量10000吨以上、年销量5000—10000吨、年销量2000—5000吨、年销量2000吨以下（压缩天然气按每立方米折合汽油约0.85KG折算）；按建设规模可分为大、中、小、乡镇型。
说明：1、站房面积不包括员工值班、餐厅与活动用房面积，若确需建值班、餐厅、活动与培训用房，值班、餐厅用房按平均每人8-10m2计算，活动与培训用房按平均每人2m2计算。
2、对位置特殊要求的加油站便利店面积，可按便利店控制面积上浮10%-20%。
高速服务区便利店面积控制在80-100 m2左右。
便利店仓库面积一般控制在8m2-12 m2。
3、应根据节约用地的原则，站内土地有效面积及罩棚面积为上限指标，不含进站引道和确保安全距离必需预留的占地，超过本标准应加以说明。
加油加气站建设规模划分标准23 总平面布置原则站址应选择在车流量较大、交通便利的地段。
城区、县城站应靠近城市交通干道或汽车进出方便的支道上；高速公路站应选择- 3 -在服务区出口一侧；国、省、县道站宜选择在主流车道或干道出城一侧并依托城镇；乡镇站要依托乡镇并兼顾主要干道。
1）站址不宜选在城市干道交叉口，交叉车流量大，红绿指示，易导致交通堵塞，一般距离交叉口80—200m为宜；车辆进、出口应分开设置。
道路布置宜按进站车辆正向行驶设计。
2）加油站进口方向视线一定要好，尽量避免山坡、房屋阻挡可视度。
加油加气站的油罐、加油机、通气管管口与站外建、构筑物之间的距离应符合《汽车加油加气站设计与施工规范》（GB50156）的要求。

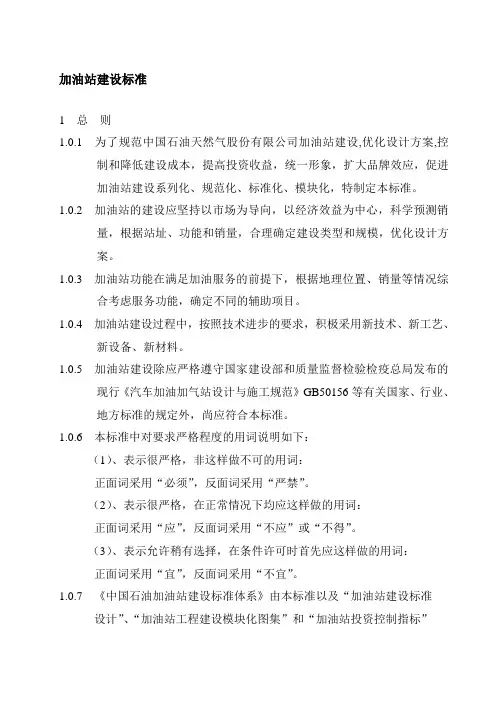

加油站建设标准1 总则1.0.1 为了规范中国石油天然气股份有限公司加油站建设,优化设计方案,控制和降低建设成本，提高投资收益，统一形象，扩大品牌效应，促进加油站建设系列化、规范化、标准化、模块化，特制定本标准。
1.0.2 加油站的建设应坚持以市场为导向，以经济效益为中心，科学预测销量，根据站址、功能和销量，合理确定建设类型和规模，优化设计方案。
1.0.3 加油站功能在满足加油服务的前提下，根据地理位置、销量等情况综合考虑服务功能，确定不同的辅助项目。
1.0.4 加油站建设过程中，按照技术进步的要求，积极采用新技术、新工艺、新设备、新材料。
1.0.5 加油站建设除应严格遵守国家建设部和质量监督检验检疫总局发布的现行《汽车加油加气站设计与施工规范》GB50156等有关国家、行业、地方标准的规定外，尚应符合本标准。
1.0.6 本标准中对要求严格程度的用词说明如下：（1）、表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。
（2）、表示很严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。
（3）、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”。
1.0.7 《中国石油加油站建设标准体系》由本标准以及“加油站建设标准设计”、“加油站工程建设模块化图集”和“加油站投资控制指标”构成。
1.0.8本标准由中国石油天然气股份有限公司销售分公司负责解释。
1.0.9 本标准适用于中国石油天然气股份有限公司全资和控股的加油站新建和改扩建项目。
租赁和参股的加油站应参照本标准进行建设。
1.0.10 依据现行《汽车加油加气站设计与施工规范》GB50156等有关规范、标准和本标准，配套编制了《加油站建设标准设计》，加油站建设应按《加油站建设标准设计》要求进行施工图设计。
1.0.11 加油站建设的可行性研究、立项、设计委托、设计审查、工程招投标、施工管理、工程竣工验收等其他建设管理工作执行中国石油销售公司现行的有关规定。

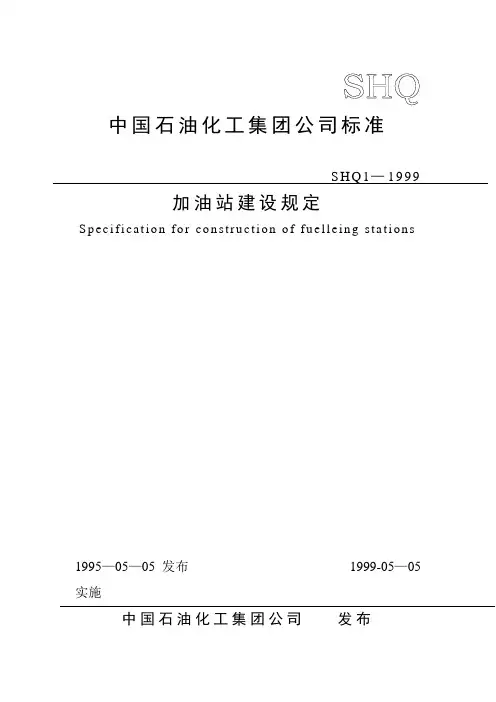

中国石油化工集团公司标准S H Q1—1999加油站建设规定S p e c i f i c a t i o n f o r c o n s t r u c t i o n o f f u e l l e i n g s t a t i o n s1995—05—05发布1999-05—05实施中国石油化工集团公司发布中国石油化工集团公司标准加油站建设规定Specification for construction of fuelleing stationsSHQ1-1999主编单位：中国石化集团洛阳石油化工工程公司参编单位:中国石化集团北京设计院批准部门：中国石化化工集团公司1999北京中国石油化工集团公司文件中国石化［1999］建字201号关于发布企业标准《加油站建设规定》的通知各有关单位：石油化工集团公司工程建设部组织编制的《加油站建设规定》（SHQ1-1999）已经审查定稿,并批准为中国石油化工集团公司标准，现予发布实施。
请各有关单认真遵照执行,并提出如下要求:一、加油站建设是集团公司发展终端销售、完善销售网络、大力开拓市场、提高成品油零售市场占有率的战略措施，对快建、建好加油站的重要性必须充分认识，增强建设的紧迫性.二、集团公司为规范和统一加油站建设所制定的《加油站建设规定》是总结过去加油站建设经验、吸收国外先进标准、广泛征求销售企业意见,经专家审议编制而成,作为企业标准，代表了石化集团公司的技术水平，反映了石化集团的形象。
各有关单位在落实加油站建设主要目标和总体要求时,应采取有效措施，切实贯彻执行《加油站建设规定》的各项要求.如有修改意见，请向工程建设部反映,以便修改.本规定的具体解释工作由中国石化集团洛阳石化工程负责。
中国石油化工集团公司一九九九年五月五日前言本规定是根据中国石化（1999)建标字005号文的通知，由我公司主编，中国石化北京设计院参加编制。
本规定共分九章。
规定的主要内容有：1.根据《小型石油库及汽车加油站设计规范》GB50156-93的规定要求，编制了有关加油站建设的设计规定.2。
编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理，采用先进的工艺设备、控制技术和设计理念，充分发挥油库在销售环节的功能，全面提升油库管理水平，以满足成品油市场全面开放后的需求。
鉴于本标准系初次编制，希望各单位在试行过程中，注意积累资料，总结经验，如发现有需要修改和补充之处，请将意见和资料寄送油品销售事业部发展规划处，以便今后修改时参考。
目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建（构）筑物 (5)3.1总平面布置要求7.1 轻油罐区布置原则7.2 库容的确定7.3 油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1 泡沫灭火系统8.2 消防给水9.自控系统 (22)9.1 概述9.2 罐群自动计量系统－2 发油亭建筑效果－3 泵棚及发油台实景效果－4 油罐标识效果－5 试点油库分区示意图1、总则1.1为在中国石化销售企业油库新建和改扩建过程中，统一技术要求，统一建设标准，统一形象标识，突出行业特点，特制定本标准。
1.2本标准适用于中国石化销售企业成品油库的新建和改扩建下，因地制宜、合理、紧凑地布置相关设施。
现有油库总平面改造重点为调整功能分区，对原有布局不符合规范之处加以改造。
改扩建项目以不征地和少征地为原则，充分挖潜利用，减少工程费用。
通过改造使油库功能分区明确、布局紧凑、流程顺畅、节省占地、方便管理。
拆除油库原有废旧设施并进行合理绿化。
1.5.2收发油系统应采用成熟的工艺流程、可靠的运行设备、先进的控制技术，提高油库吞吐能力。
取消真空卸油工艺和高架罐自流发油工艺，消除不安全因素。
1.5.3采用先进的油罐计量技术，提高油品数、质量检测水平。
1.5.4要重点改造消防设施不符合现行规范和消防设备严重老化问题。
1.5.5改扩建过程应同时解决油库油污水处理后达标排放问题，2、采用的主要标准、规范2.1、国家标准(1)《石油库设计规范》(GB50074－2002)(2)《输油管道工程设计规范》（GB50253-2003）(3)《立式圆筒形钢制焊接油罐设计规范》(GB50341－2003)(18)《石油化工厂区绿化设计规范》（SH3008—2000）(19)《石油化工厂区竖向布置设计规范》(SH/T3013－2000)(20)《石油化工仪表管道线路设计规范》(SH/T3019－2003)(21)《石油化工企业环境保护设计规范》(SH3024－1995)(22)《石油化工立式圆筒形钢制焊接储罐设计规范》(SH3046－1992)(23)《石油化工企业可燃气体和有毒气体检测报警设计规范》(SH3063－1999)(24)《石油化工设备和管道涂料防腐蚀技术规范》(SH3022-1999)(25)《石油化工有毒、可燃介质管道工程施工及验收规范》(SH3501-2002)(26)《装卸油品码头防火设计规范》JTJ 237－99(27)《石油库电气安全规程》(Q/SH039－016－90)（99年修订本）(28)《石油库静电安全规程》(Q/SH039－023－92)(29)《石油化工储运系统罐区设计规范》（SH3007-1999）(30)《石油化工企业储运系统泵房设计规范》（SH/T3014-2002）3、总平面布置及建(构)筑物3.1总平面布置要求3.1.1按照《石油库设计规范》的要求，油库内的设施应采取按功能分区布置的方式，做到分区明确、规模合理。
中石化加油站管理规范目录总则第一条指导思想第二条服务宗旨第三条服务承诺第四条管理体制第五条管理机构第六条管理原则第一篇服务质量标准第一章员工服务素质标准第七条职业道德标准第八条职务态度标准第九条着装仪表标准第十条服务语言标准第十一条形体动作标准第十二条劳动纪律标准第二章经营服务标准第十三条油品质量标准第十四条油品计量标准第十五条安全保障标准第十六条便民服务标准第十七条异议处置标准第十八条加油操作标准第十九条开票、收款服务标准第二十条服务效率标准第二十一条社会服务评价标准第三章站容站貌标准第二十二条形象标识标准第二十三条站内卫生标准第二十四条绿化环保标准第二十五条照明亮化标准第二篇操作规程第一章缷油操作规程第二十六条准备第二十七条验收第二十八条缷油第二十九条卸后工作第二章计量操作规程第三十条储油罐液面高度测量（人工测量）第三十一条油罐车液面高度测量（人工测量）第三十二条罐底水高测量第三十三条油品温度测量第三十四条油品密度测量（密度计法）第三章加油操作规程第三十五条准备第三十六条加油第三十七条结算第三十八条清理第四章开票规程第三十九条销售第四十条收款第四十一条开发票第四十二条结账第五章记账规程第四十三条进货记账第四十四条销售记第六章特殊情况处理规程第四十五条跑、冒油第四十六条接卸混油第四十七条加错油品第四十八条加油机乱码第四十九条大亏、大盈第五十条水患第五十一条票证、现金数量出现异常第五十二条数、质量纠纷处理第五十三条外线停电第三篇管理规范第一章岗位职责第五十四条加油站员工守则第五十五条站长岗位职责第五十六条班长岗位职责第五十七条安全员岗位职责第五十八条加油员岗位职责第五十九条开票员岗位职责第六十条记账员岗位职责第六十一条计量员岗位职责第二章经营管理第六十二条进货原则第六十三条进货管理第六十四条营业前准备工作第六十五条交接班第六十六条现金和支票够油第六十七条油票销售管理第六十八条电子货币卡销售第六十九条信用卡加油销售第七十条定点加油销售第七十一条直接销售第七十二条加油作业第七十三条商品流转统计第七十四条经营纪律第三章财务管理第七十五条独立核算加油站第七十六条非独立核算加油站第七十七条现金、支票管理第七十八条发票管理第七十九条月末盘点第四章安全管理第八十条安全组织第八十一条安全教育第八十二条安全措施第八十三条明火管理第八十四条电气管理第八十五条安全检查第八十六条消费管理第八十七条事故管理第五章接卸与储存第八十八条油品接卸第八十九条储存管理第九十条其他商品进货第六章计量管理第九十一条监督指导第九十二条持证计量第九十三条计量器具第九十四条加油机校验第九十五条散装油品损溢管理第九十六条计量自动化第七章质量管理第九十七条第一责任人第九十八条把好进货关第九十九条特殊情况处置第百条清除水杂第百一条包装严密、先进新出第百二条油品储存周期第八章设备管理第百三条设备管理员第百四条油罐管理第百五条油罐附件管理第百六条管线管理第百七条加油机及附件管理第九章现场管理第百八条员工形象第百九条加油现场第百十条广告布局合理第百十一条警示公告醒目第百十二条商品堆放整齐第百十三条环境卫生责任制第十章监督、考核、评比第百十四条监督管理第百十五条考核管理第百十六条评比附则第百十七条适用范围第百十八条农村销售站第百十九条解释权第百二十条执行日期附件一：文明用语、服务忌语附件二：加油站消防器材配置标准附件三：销售企业事故等级标准附件四：加油站规范化管理工作标准附件五：加油站岗位职责和聘任条件附件六：投币保险柜管理办法附表一：加油站日志附表二：加油站经营情况季（年）报表附表三：事故快报中国石油化工集团公司加油站管理规范(试行)总则第一条指导思想。
加油站管理标准Ⅰ总则1指导思想为提高加油站科学化、规范化、标准化管理水平，树立中国石油化工股份有限公司河南石油分公司（以下简称：河南石油分公司）良好的企业形象，不断增强终端市场竞争能力，特制订本标准。
2管理体制河南石油分公司加油站实行两级管理。
省级公司负责全省加油站发展规划、网络建设、经营管理、监督考核；市级公司负责所辖区域内加油站的网络建设、经营管理和监督考核；县公司（片区）作为市级公司的派出机构，负责所辖区域内的加油站日常经营和管理，做到县自控、站自治、班自管、岗自律。
3加油站分类加油站按地理位置分：市区站、县城／郊区站、农村站、农村网点、国道站、省道站、高速服务区站、高速出入口站、水上站。
加油站按销量规模分：年销量≥10000吨为特大型站、5000≤年销量<10000吨为大型站、3000≤年销量<5000吨为中一型站、1000≤年销量<3000吨为中二型站，1000吨以下为小型站。
加油站按管理标准分：星级站（五星、四星、三星）、达标站、非标站。
加油站按营业时间分为：24小时站、16小时站、12小时站、6小时站。
原则上，年销量>3000吨的加油站实行24小时营业，1500<年销量≤3000吨的加油站实行16小时营业，500<年销量≤1500吨的加油站实行12小时营业，年销量≤500吨的加油站实行6小时营业。
加油站营业时间结合销量、地理位置和人员定编情况，原则上只能缩短不得延长。
4加油站岗位设置加油站岗位设置有站长、副站长、核算员（记账员、保管员）、领班、计量员、安全员、开票员、发卡员、便利店营业员、加油员等。
Ⅱ管理标准1 人员管理标准1.1基本要求岗位设置加油站主要设站长、核算员、加油员三种基本岗位，其余岗位（副站长、领班、计量员、安全员、开票员、发卡员、便利店营业员等）可根据加油站经营规模、人员编制、经营项目和营业时间合理设置专兼职岗位，岗位职责另行制定。
中石化改造工程常用资料及质量安全注意事项（注：若原文错误进行修改采用红色字体，增加内容采用蓝色字体，并补充在相应部位）①设计图纸、②中石化加油站视觉形象标准手册、③汽车加油加气站设计与施工规范GB50156-2022这三样必须熟悉1、施工单位进场确认表2、工程开工报审表3、开工报告4、施工组织设计（方案）报审表5、施工组织设计（方案）6、安全应急预案报审表7、安全应急预案（现场进行应急演练，并以文字形式记录，保留演练图片）。
8、网架、油罐等单位的专项施工方案等9、图纸会审和设计交底（形成纸质版的会议纪要）。
10、材料、机械、设备进场报审表（材料附“三证一书”，机械、设备附设备清单、生产许可证、出厂合格证、质保书、专业检测单位检测报告、复试报告、合格证）11、施工单位资质、施工人员资质(项目经理有建造师证还必须要有安考B证，安全员有安全员证还必须要有安考才证)和相关工种特种作业证书。
1、作业票（进入受限空间作业票、破土施工作业票、临时用电作业票、动火作业票、高空作业票、起重作业票）2、三级教育记录3、安全技术交底记录4、HSE承诺书四、改造工程现场施工质量要点1、油罐区：不换油罐：原油罐的防腐情况密闭性、清罐程度、相关检测合格，回填（参考要换油罐回填），原油管在油清理完后必须灌满水要换油罐：A、根据设计文件确定油罐防腐等级，中石化一般要求为加强级防腐（三油两布）和特加强级防腐（四油三布），防腐材料为环氧煤沥青漆。
(油管进场时由于运输等原因可能造成油管防腐层有一定损伤，要对损伤部位进行修补）B、油罐基础和抗浮抱带，按具体设计文件执行，（抗浮抱带的固定位置和固定方式要注意）。
D、吊装：人工操作孔正面朝上，并稳定罐体，（审查吊装方案，同时需要监理旁站）E、。
F、回填：靠近罐体部位回填细沙（罐身周边，浇水沉降），回填厚度为≥30cm。
操作井：A、钢板操作井（钢板外采取保护措施，防止回填变形）和砖砌操作井，确定穿墙套筒长度和套筒内填料，有设计图纸按设计图纸要求，无设计要求时，施工单位一般采用防暴胶泥堵塞。
