水上灌注桩施工平台3.7水中钻孔灌注桩施工水浅时,一般可采用土石围堰,木排架组成的便桥等方法,当河流较宽,或受涨落潮影响水位变化较大的深水中进行钻孔灌注施工时应先修筑施工便桥及施工平台,其常用的施工方法和材料为钢管桩,及钻孔灌注桩基础,贝雷梁施工平台方案。
3.7.1施工平台1、厦门大桥施工方案本方案以钢管桩做为施工平台承重基础,顶面用贝雷架搭设施工平台,每个墩施工平面的平面尺寸为12m*20m,要求布置两台冲孔机和主要设备,平台基础采用14根φ500钢管柱,平台及平台间以贝雷人行桥连接。
因为淤泥软弱,残积土不成层,为保证钢管桩稳定,要求沉桩后立即焊上水平撑和十字风撑,形成整体,平台设计承受荷载为100t,平台及工艺示意图如下:施工选用35t吊车吊装,拟上吊车的平台为保证足够的稳定,加大了钢管桩的嵌岩深度,贝雷梁采用单层双排布置形式。
2、济南黄河桥1)平台:主跨墩平台位于黄河主河槽内,施工时钻机置于平台上钻孔,平台上部荷载按履-50考虑(钻机选qj-250型),平台的下部构造为钢筋砼钻孔灌注桩,顺桥向前看排桩,钻孔桩直径φ70cm,长20m,上接70cm*70cm方柱,柱与柱之间用2*i36工字钢与柱上预埋铁件焊牢,然后在每项柱顶上放置了排间距45cm的贝雷梁,柱与柱之间贝雷梁有自制的∠100*100*10角钢交叉做横向联接系。
贝雷上放i36工字钢,放于节点位置(跨径3.0),横梁放置时要照顾到桩位,留出桩施工位置以便下护筒钻孔,横梁放置后其上铺钢板桩做为桥面。
2)便桥:便桥下部同平台,桩长为18m,上部采用下承式装配钢桥(战备用的,外租),2排单层贝雷放置好后拉斜撑,上铺标准式横梁,纵梁,再上铺5*10*380cm木反做桥面板。
(标准式横梁,纵梁自铁路舟桥处租来)。
3.7.2打设护筒护筒长度根据水文地质情况而定,此处为13m长护筒用δ=10mm厚钢板制成,打设护筒时做了专用导向架,护筒沉放时应按桩位准确地定出位置,在导向架作用下,上置替打架,用60t振动锤震动下沉至设计标高。
深圳市南坪快速路一期工程第七合同段水上桩基础施工平台、通行栈桥施工方案编制:复核:审定:中铁十三局集团有限公司2004年3月24日水上桩基础施工平台、通行栈桥施工方案一、施工方法考虑到主线桥21#~27#墩位于水库中,本工程采用搭设水上工作平台、施工栈桥的方案进行施工桩基、墩柱、盖梁。
其优点是:搭设简便、受力稳定、基本无污染。
二、施工工艺简要说明1、施工便桥沿桥线路中线修建,考虑栈桥宽6m,便桥顶面标高93.5m。
在水中打入直径为60cm,壁厚为1.2cm钢管桩,钢管桩纵向间距5m,横向间距4m。
下横梁采用I56a工字钢,纵梁采用I25a工字钢,间距0.8m。
面层采用I12a工字钢,间距0.25m。
桥面满铺10mm钢板。
2、施工平台在水中打入直径为60cm,壁厚为1.2cm钢管桩,钢管桩间距为4m*(4.9m+4.9m+5.25m+5.25m+4.9m+4.9m)。
横梁采用I56a工字钢,纵梁采用I25a工字钢,间距0.8m。
最后在其上铺设10mm的钢板为面层。
每个墩位处的施工平台考虑6m*31m。
3、钻孔桩施工采用12mm的钢护筒,利用45KW30T振动锤打入,护筒顶标高控制在93m-94m之间,冲击钻成孔,吊车安装钢筋笼,HB60输送泵灌注水下混凝土。
三、施工检算1、钻孔平台的检算工字钢间距0.8(1)确定顶层横向I25a工字钢N1的根数1-1断面1)I25a工字钢受人群均布荷载:3.5KN/m2×5m=17.5KN/m2)钻机重80KN,锤重70KN,吊车重250KN,钢筋笼重25KN。
(考虑1.1的冲击系数和1.1的安全系数)70*1.1*1.1=84.7KN,(80+25)*1.1=115.5 KN,250*1.1=275 KN。
汽车吊每个支腿传递下来的荷载为:(84.7+115.5+275)/2=237.6 KN 工字钢受力最不利情况,受力简图如下:如图有:Rmax=290.1KN Qmax=281.4KN Mmax=290.1 KN*m 选用A3钢〔σ〕=145MPa ; 〔τ〕=85MPaI25a工字钢截面特性参数:单位重38.1kg/m ; A=48.5cm2 b=11.6cm I x/S x=21.7cmd=0.8cm I y=280cm4 I x=5017cm4I x/S x=21.7cm W x=401cm3r x=10.2cm r y=2.4cm用需工字钢根数为:n=Mmax/( Wx〔σ〕)=290.1×103N*m/(401×10-6m3*145*106N/m2)=5根取n=7根满足要求剪应力τ= Qmax * S /(I *d)/n=281.4 /0.217/0.008/7=23.16 MPa < [τ]=85 Mpa 经以上计算,上横梁布置每5.25m布置7根I25a×6m,间距0 .8m。

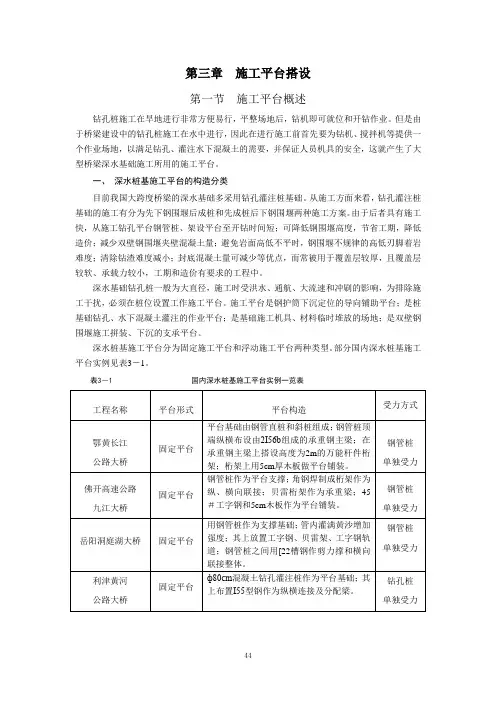

第三章施工平台搭设第一节施工平台概述钻孔桩施工在旱地进行非常方便易行,平整场地后,钻机即可就位和开钻作业。
但是由于桥梁建设中的钻孔桩施工在水中进行,因此在进行施工前首先要为钻机、搅拌机等提供一个作业场地,以满足钻孔、灌注水下混凝土的需要,并保证人员机具的安全,这就产生了大型桥梁深水基础施工所用的施工平台。
一、深水桩基施工平台的构造分类目前我国大跨度桥梁的深水基础多采用钻孔灌注桩基础。
从施工方面来看,钻孔灌注桩基础的施工有分为先下钢围堰后成桩和先成桩后下钢围堰两种施工方案。
由于后者具有施工快,从施工钻孔平台钢管桩、架设平台至开钻时间短;可降低钢围堰高度,节省工期,降低造价;减少双壁钢围堰夹壁混凝土量;避免岩面高低不平时,钢围堰不规律的高低刃脚着岩难度;清除钻渣难度减小;封底混凝土量可减少等优点,而常被用于覆盖层较厚,且覆盖层较软、承载力较小,工期和造价有要求的工程中。
深水基础钻孔桩一般为大直径,施工时受洪水、通航、大流速和冲刷的影响,为排除施工干扰,必须在桩位设置工作施工平台。
施工平台是钢护筒下沉定位的导向铺助平台;是桩基础钻孔、水下混凝土灌注的作业平台;是基础施工机具、材料临时堆放的场地;是双壁钢围堰施工拼装、下沉的支承平台。
深水桩基施工平台分为固定施工平台和浮动施工平台两种类型。
部分国内深水桩基施工平台实例见表3-1。
表3-1 国内深水桩基施工平台实例一览表固定施工平台按构造形式分为支架施工平台和围堰施工平台。
支架施工平台包括木桩施工平台、钢筋混凝土桩施工平台或型钢、钢管桩施工平台等。
围堰施工平台包括钢套箱围堰施工平台、钢板桩围堰施工平台、浮运薄壳沉井施工平台。
支架施工平台按组成平台的构造可分为型钢平台、桁架平台和型钢与桁架组合平台;按平台的受力方式可分为钢管桩单独受力、钢护筒单独受力、钢管桩与钢护筒同时受力三种类型。
固定施工平台的优点为:结构简单,相对固定,在成孔过程中对成孔质量有保证。
缺点为:周转材料使用多,周期长,平台构架和定位桩的拆装比较费事;且因其平台构架均在施工水位以上,桩的自由长度较长,刚度较差,有头重脚轻之弊。
水中钻孔灌注桩、水上平台施工专项方案一、编制说明1.1、编制依据本工程引用的标准文件及有关强制性条文如下:1)、《公路桥梁施工技术规范》JTG/T F50—2011;2)、《中华人民共和国内河交通安全管理条例》1986年发布实施;3)、《中华人民共和国水上水下施工作业通航安全管理规定》1999年发布实施;45)1.2项目11#、12#2.111#、12#每个墩91.2m,桩长为+2.06米;2.2沿线场地属长江三角洲太湖流域冲湖积平原区,地貌形态单一,水系发育,地形稍有起伏。
