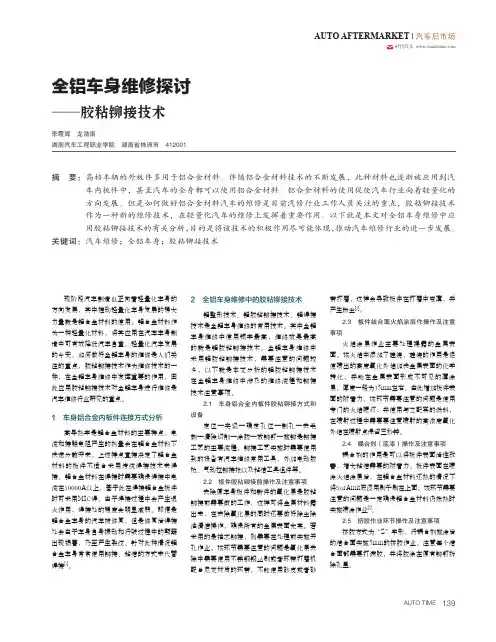

AUTO AFTERMARKET | 汽车后市场时代汽车 全铝车身维修探讨——胶粘铆接技术李霞辉 龙浩南湖南汽车工程职业学院 湖南省株洲市 412001摘 要： 高档车辆的外板件多用于铝合金材料。
伴随铝合金材料技术的不断发展，此种材料也逐渐被应用到汽车内板件中，甚至汽车的全身都可以使用铝合金材料。
铝合金材料的使用促使汽车行业向着轻量化的方向发展。
但是如何做好铝合金材料汽车的维修是目前汽修行业工作人员关注的重点，胶粘铆接技术作为一种新的维修技术，在轻量化汽车的维修上发挥着重要作用。
以下就是本文对全铝车身维修中应用胶粘铆接技术的有关分析，目的是将该技术的积极作用尽可能体现，推动汽车维修行业的进一步发展。
关键词：汽车维修；全铝车身；胶粘铆接技术现阶段汽车制造也正向着轻量化车身的方向发展，其中推动轻量化车身发展的强大力量就是铝合金材料的使用。
铝合金材料作为一种轻量化材料，将其应用在汽车车身制造中可有效降低汽车自重。
轻量化汽车发展的今天，如何做好全铝车身的维修是人们关注的重点，胶粘铆接技术作为维修技术的一种，在全铝车身维修中发挥重要的作用，因此应用胶粘铆接技术对全铝车身进行维修是汽车维修行业研究的重点。
1 车身铝合金内板件连接方式分析高导热率是铝合金材料的主要特点，电流和接触电阻产生的热量会在铝合金材料下快速分散开来。
上述特点直接决定了铝合金材料的板件不适合采用传统焊接技术来焊接。
铝合金材料在焊接时需要确保焊接中电流在10000A以上，基于此在焊接铝合金板件时可采用MIC焊。
由于焊接过程中会产生退火作用，焊接处的强度会明显减弱。
即便是铝合金车身的汽车被修复，但是修复后焊接处会由于车身自身振动和行驶过程中的颠簸出现损害，乃至产生裂纹。
针对此种情况铝合金车身常常使用铆接、粘结的方式来代替焊接[1]。
2 全铝车身维修中的胶粘铆接技术铝整形技术、铝胶粘铆接技术、铝焊接技术是全铝车身维修的常用技术。
其中全铝车身维修中使用频率最高，维修效果最高的就是铝胶粘铆接技术。
