直流电机转速控制

无刷直流电机的调速与控制技术随着科技的发展，电动机在各个领域的应用越来越广泛。

而无刷直流电机作为一种高效、可靠的电机，在许多领域得到了广泛的应用。

无刷直流电机的调速与控制技术是保证电机运行稳定性和提高其性能的重要一环。

一、无刷直流电机的工作原理无刷直流电机是一种基于电磁感应原理工作的电动机。

其核心部件是电机转子上的永磁体，通过感应电流产生的磁场与定子线圈产生的磁场相互作用，从而实现电机的运转。

相比于传统的有刷直流电机，无刷直流电机省去了电刷与换向器件，因此具有更高的效率和更长的寿命。

二、无刷直流电机的调速方法无刷直流电机的调速方法主要包括电压控制调速和电流控制调速两种。

1. 电压控制调速电压控制调速是通过改变电压的大小来控制电机的转速。

在实际应用中，最常见的方式是采用PWM (Pulse Width Modulation) 调制技术。

PWM技术通过调整电压的占空比，使得电机在一个固定的周期内以不同的占空比工作，从而实现不同的转速。

这种方法简单易行，但是对于大功率的无刷直流电机，其调速范围较窄。

2. 电流控制调速电流控制调速是通过改变电机定子线圈的电流来控制电机的转速。

常见的控制方法有开环控制和闭环控制。

开环电流控制是在电机定子线圈中加回馈电阻，通过改变反馈电阻的大小来调整电流。

这种方法结构简单，控制参数易调，但是系统稳定性较差，无法适应负载的变化。

闭环电流控制是在开环控制的基础上加入反馈环节，通过传感器测量电机的电流，并与设定的电流进行比较，通过PID控制算法来调整控制器输出的电压，从而控制电机的转速。

这种方法可以提高系统的稳定性和动态响应性能，适用于对转速精度和系统稳定性要求较高的应用。

三、无刷直流电机的控制技术无刷直流电机的控制技术是实现电机调速的重要手段之一。

根据不同的应用场景和需求，可以选择不同的控制方法。

1. 速度控制速度控制是无刷直流电机最基本的控制方式。

通过改变电机的输入提速，可以控制电机的转速。

直流电机的三种转速控制方法
直流电机是一种常见的电动机类型，广泛应用于各种电力设备和工业机械中。

在实际应用中，为了满足不同的工作需求，需要对直流电机的转速进行控制。

下面将介绍直流电机的三种常见转速控制方法。

一、电压调节法
电压调节法是一种简单常用的直流电机转速控制方法。

通过调节电源的输出电压来控制直流电机的转速。

当电源电压增大时，直流电机的转速也会随之增加。

这种方法适用于转速变化范围较小的情况，例如风扇、泵等。

二、电阻调节法
电阻调节法是一种通过改变电阻来控制直流电机转速的方法。

在直流电机的电路中串接一个可调电阻，通过改变电阻的阻值来改变电机的转速。

当电阻增大时，电机的转速会减小。

这种方法适用于转速变化范围较大的情况，但效率较低。

三、PWM调节法
PWM调节法是一种通过改变脉宽调制信号的占空比来控制直流电机转速的方法。

通过控制开关管的导通时间，使得电机得到短时间的高电压和长时间的低电压，从而实现对电机转速的控制。

这种方法具有调速范围广、效率高的特点，适用于对转速要求较高的场合，
例如机械加工、自动化生产线等。

以上是直流电机的三种常见转速控制方法。

不同的控制方法适用于不同的应用场景，根据实际需求选择合适的方法可以提高电机的性能和效率。

同时，随着科技的不断进步，还出现了更多先进的转速控制技术，例如矢量控制、闭环控制等，这些方法在特定的领域中得到了广泛应用。

未来，随着技术的不断发展，直流电机的转速控制方法将会更加多样化和高效化。

直流电机调速系统的设计直流电机调速系统是控制直流电机转速的一个重要工程应用领域。

在很多工业领域中，直流电机的转速控制是非常重要的，因为直流电机的转速对于机械设备的运行效率和稳定性有着重要影响。

本文将详细介绍直流电机调速系统的设计原理和步骤。

一、直流电机调速系统的基本原理直流电机调速系统的基本原理是通过改变电机的电压和电流来控制电机的转速。

一般来说，直流电机的转速与电机的电压和负载有关，转速随电压增加而增加，转速随负载增加而减小。

因此，当我们需要调节直流电机的转速时，可以通过改变电机的电压和负载来实现。

二、直流电机调速系统的设计步骤1.确定设计要求：在设计直流电机调速系统之前，首先需要确定系统的设计要求，包括所需的转速范围、响应速度、控制精度和负载要求等。

这些设计要求将指导系统的设计和选择适当的控制器。

2.选择控制器：根据设计要求，选择适当的控制器。

常见的直流电机调速控制器有PID控制器、模糊控制器和自适应控制器等。

根据实际情况，选择最合适的控制器来实现转速调节。

3.选择传感器：为了实时监测电机的转速和位置，需要选择合适的传感器来进行测量。

常见的传感器有光电编码器、霍尔效应传感器和转速传感器等。

根据实际需求，选择合适的传感器进行安装和测量。

4.搭建电路：根据控制器的要求，搭建合适的电路来实现控制和测量功能。

通常需要安装电压和电流传感器来实时监测电机的电压和电流，并将测量结果反馈给控制器。

5.调试和测试：在电路搭建完成后，需要进行调试和测试来验证系统的性能。

首先调整控制器的参数，使得系统能够按照设计要求进行转速调节。

然后进行负载试验，测试系统在不同负载下的转速调节性能。

对系统进行调试和测试，可以发现问题并及时解决，确保系统能够正常工作。

6.性能优化：根据测试结果，对系统进行性能优化。

根据实际需求，调整控制器的参数和传感器的位置，改善系统的转速调节性能和响应速度。

优化后的系统将更好地满足设计要求。

三、直流电机调速系统的工程应用总结：本文详细介绍了直流电机调速系统的设计原理和步骤。

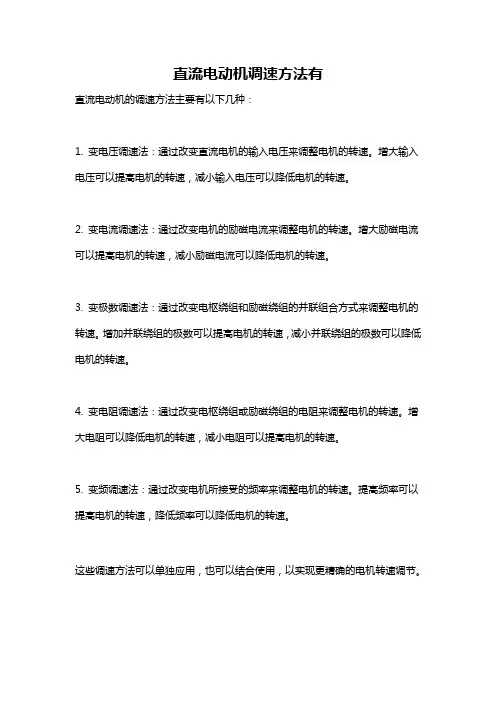

直流电动机调速方法有
直流电动机的调速方法主要有以下几种：
1. 变电压调速法：通过改变直流电机的输入电压来调整电机的转速。

增大输入电压可以提高电机的转速，减小输入电压可以降低电机的转速。

2. 变电流调速法：通过改变电机的励磁电流来调整电机的转速。

增大励磁电流可以提高电机的转速，减小励磁电流可以降低电机的转速。

3. 变极数调速法：通过改变电枢绕组和励磁绕组的并联组合方式来调整电机的转速。

增加并联绕组的极数可以提高电机的转速，减小并联绕组的极数可以降低电机的转速。

4. 变电阻调速法：通过改变电枢绕组或励磁绕组的电阻来调整电机的转速。

增大电阻可以降低电机的转速，减小电阻可以提高电机的转速。

5. 变频调速法：通过改变电机所接受的频率来调整电机的转速。

提高频率可以提高电机的转速，降低频率可以降低电机的转速。

这些调速方法可以单独应用，也可以结合使用，以实现更精确的电机转速调节。

直流电机转速测控实验一、实验目的1. 掌握电机转速的测量原理；学会根据被测环境、对象不同选择合适的传感器测量转速；2. 掌握电机转速控制的原理；学会用计算机和传感器组成转速测控系统。

二、实验原理图1所示为计算机直流电机转速测控系统原理图。

图1 计算机测控直流电机转速原理框图根据被测环境和对象选择不同转速传感器（光电、霍尔、磁电）实现直流电机转速的测量及控制。

三. 实验仪器和设备1. CSY－5000型传感器测控技术实训公共平台；2. 环形带综合测控实验台；3. 数据采集模板及测控软件(LabVIEW试用版)；4. 12V直流电机调节驱动挂箱；5. 光电式、霍尔式、磁电式转速传感器各一件；6. PC机及RS232通讯接口。

四．实验预习要求1.查阅资料，了解旋转轴转速测量的常用方法；2.掌握采用光电式、霍尔式、磁电式传感器测量转速的原理及特点；3.理解计算机测控直流电机转速的系统工作原理；4.熟悉CSY-5000型传感器测控技术实训平台的硬件配置。

五. 实验步骤及内容第一部分：转速测量1、在关闭公共平台主机箱电源开关的前提下，连接数据采集模板电源线、RS232通讯线；2、根据你选用的转速传感器，按转速传感器附录图1、图2、图3示意图安装接线；（注意光电、霍尔传感器为+5V供电，磁电传感器为+15V供电）3、主机箱上0～12V可调电源与电压表（电压表量程选择20V档）及环形带综合测控实验台电机（环形带综合测控实验台背面）接口并接（注意接口的相应极性）；4、检查接线无误后，首先将主机箱上0～12V可调旋钮逆时针方向缓慢调节到底（起始输出电压最小）；然后桌面“环形带综合测试软件”（或者启动计算机中的测试软件目录“SensorTest.vi”），双击打开，显示图2环形带综合测试程序软件界面；再打开主机箱电源开关给测量系统供电。

图2 环形带综合测试软件界面5、在计算机的环形带综合测试程序软件界面采单栏下方栏点击运行按钮，串口通讯正常后选择测试软件中“手动转速控制与测量”选项，软件界面显示为图3转速测量选择传感器类型界面；在界面下方选择“传感器类型”为现在做测量转速实验相对应的转速传感器。

简述直流电动机的调速方法。

直流电动机是一种无刷直流电机,其工作原理基于电枢的旋转,其调速方法
主要有以下几种:
1. 电阻调速:将直流电动机接入电阻器中,通过改变电阻的大小来控制电动机的转速。

这种方法的优点是调速范围宽,但缺点是调速效率低,而且电阻器易损坏。

2. 电容调速:在直流电动机的转轴上加装电容,通过改变电容的大小来控制电动机的转速。

这种方法的优点是调速效率高,但缺点是需要较大的电容,而且容易引起电动机故障。

3. 串激调速:在直流电动机的转轴上串联一个电阻和一个电感,通过改变它们的相对大小来控制电动机的转速。

这种方法的优点是调速范围宽,但缺点是需要复杂的电路,而且容易引起电动机故障。

4. 反相调速:在直流电动机的转轴上加装一个电容器和一个电阻,通过改变它们的相对大小来控制电动机的转速。

这种方法的优点是调速效率高,但缺点是需要较大的电容器,而且容易引起电动机故障。

除了以上几种调速方法外,还有一些其他的方法,例如脉冲调速、积分调速等。

这些方法在实际应用中要根据具体情况选择使用。

直流电动机的调速方法的选择应该考虑到调速范围、调速效率、电动机的性能和稳定性等因素。

在实际应用中,需要根据具体的情况和要求选择合适的调速方法。

直流电机转速控制系统设计一、控制系统框架1.检测部分：检测部分主要用于反馈直流电机转速信息。

常用的检测方法有编码器、霍尔元件和反电动势法等。

其中，编码器是一种精度高、稳定性好的转速检测传感器。

它通过感应转子上的编码盘，将转速转换为脉冲信号输出。

2.控制器：控制器是直流电机转速控制系统的核心部分。

它根据检测到的转速信息，与设定的目标转速进行比较，产生控制信号驱动执行器。

常用的控制器有比例控制器、比例积分控制器、比例微分控制器等。

其中，比例控制器通过调节输出信号的幅值来控制转速；比例积分控制器通过累积误差来产生输出信号；比例微分控制器则通过控制误差变化率来调节输出信号。

3.执行部分：执行部分主要用于控制电机的转速。

常用的执行器有功率晶体管、场效应管和三相半导体开关等。

其中，功率晶体管是最常用的直流电机转速控制器，它通过调节电路中的开关状态来改变电机的转速。

二、控制策略1.开环控制：开环控制是最简单的控制策略，它通过设定电机的输入电压或电流来控制转速。

缺点是无法对外部干扰和负载变化进行自动调节。

2.闭环控制：闭环控制通过反馈得到的转速信息来调整输入信号，实现对转速的控制。

闭环控制具有精度高、稳定性好的优点，适用于要求较高的转速控制场合。

三、系统参数调节1.参数估计：参数估计是指通过对电机特性进行建模，得到电机参数的估计值。

常用的方法有试验法和辨识法等。

2.参数调节：参数调节是通过对控制器的参数进行优化，以实现准确的转速控制。

常用的调节方法有PID调节和自适应调节等。

四、应用案例总结：本文详细介绍了直流电机转速控制系统的设计。

从控制系统框架、控制策略、系统参数调节和应用案例等方面进行了讲解。

通过合理的设计和调节，可以实现对直流电机转速的精确控制，满足不同场合的需求。

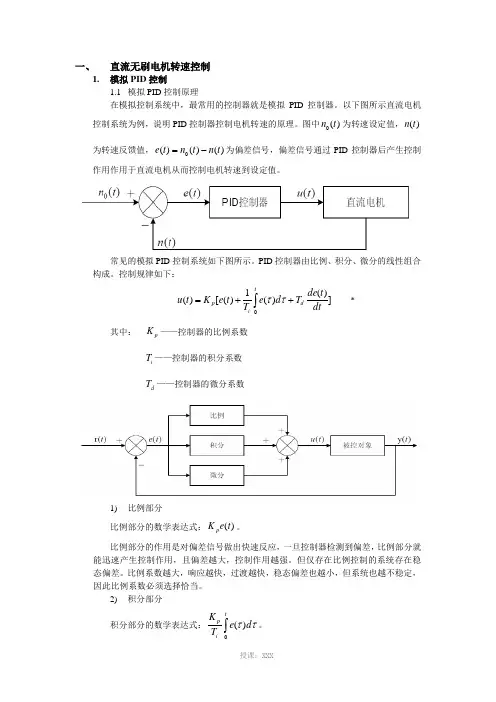

一、 直流无刷电机转速控制1. 模拟PID 控制1.1 模拟PID 控制原理在模拟控制系统中，最常用的控制器就是模拟PID 控制器。

以下图所示直流电机控制系统为例，说明PID 控制器控制电机转速的原理。

图中)(0t n 为转速设定值，)(t n 为转速反馈值，)()()(0t n t n t e -=为偏差信号，偏差信号通过PID 控制器后产生控制作用作用于直流电机从而控制电机转速到设定值。

常见的模拟PID 控制系统如下图所示。

PID 控制器由比例、积分、微分的线性组合构成。

控制规律如下：])()(1)([)(0⎰++=td i p dtt de T d e T t e K t u ττ *其中： p K ——控制器的比例系数 i T ——控制器的积分系数d T ——控制器的微分系数1) 比例部分比例部分的数学表达式：)(t e K p 。

比例部分的作用是对偏差信号做出快速反应，一旦控制器检测到偏差，比例部分就能迅速产生控制作用，且偏差越大，控制作用越强。

但仅存在比例控制的系统存在稳态偏差。

比例系数越大，响应越快，过渡越快，稳态偏差也越小，但系统也越不稳定，因此比例系数必须选择恰当。

2) 积分部分积分部分的数学表达式：⎰tip d e T K 0)(ττ。

从积分部分表达式可以看出，只要系统输出与设定值存在偏差，积分作用就会不断增加，知道偏差为零，因此积分部分可以消除稳态偏差。

但积分作用会降低系统的响应速度，增加系统的超调量。

积分常数越小，积分作用越强，过渡过程容易产生震荡，但回复时间减小；积分常数越大，积分作用越弱，过渡过程不产生震荡，但回复时间增长。

因此应根据具体情况选取积分常数。

3) 微分部分微分部分的数学表达式： dtt de T K dp )(。

微分作用能阻值偏差的变化。

它根据偏差的变化趋势进行控制。

偏差变化越快，微分作用越强，能在偏差变化之前就行控制。

微分作用的引入有助于减小超调量，克服振荡；但微分作用对噪声很敏感，导致系统的错误响应，使系统不稳定。

计算机控制技术综合性设计实验实验课程：直流电机转速控制实验设计报告学生姓名：学生姓名：学生姓名：学生姓名：指导教师：牛国臣实验时间：年月日直流电机转速控制实验设计报告一、实验目的：1.掌握电机的工作原理。

2.掌握直流电机驱动控制技术。

3.掌握增量式编码器位置反馈原理。

4.熟悉单片机硬件电路设计及编程。

5.实现直流电机的转速控制。

二、实验内容：已知某一直流永磁有刷伺服电机参数如下：设计直流电机转速控制系统。

要求：表1 直流伺服电机参数1.分析并建立电机的数学模型，分别得出在连续控制系统和离散控制系统中对应的传递函数；2.基于MATLAB软件对直流电机进行仿真，并通过PID控制器的参数整定对直流电机进行闭环控制，3.设计直流电机控制硬件电路，主要包括主控模块、电机驱动模块、编码器反馈模块、通信模块、电源模块、显示模块等。

4.对各模块进行单元调试，设计数字PID控制器，并基于A VR单片机编制程序，进行系统联调。

5.最终完成直流电机控制硬件平台的设计、搭建及软件调试，要求有速度设置、显示功能，速度控制误差在1%以内，具有与上位机通讯的接口，能通过上位机方便进行参数设置、速度控制等操作。

三、 实验步骤：1、建立电机的数学模型，得出控制统的传递函数；由直流电机得来的三个方程：n k dt di Li R s u E m m ++=)( i k T M m =f L m T dtdw J T T ++= 、 进行拉式变换得：)()()()(s n k s LSI s I R s U E m m ++=)(s I k T M m =f L m T s JS T T +Ω+=)(带入数据在进行z 变换得: 521039.19252.01394.0459.1)(-⨯+-+=z z z z G 2、.基于MATLAB 软件对直流电机进行仿真（1）连续系统阶跃响应程序为：>> num=[1]num =1>> den=[0.0000000542,0.00061,0.0468]den =0.0000 0.0006 0.0468>> G=tf(num,den)Transfer function:1----------------------------------5.42e-008 s^2 + 0.00061 s + 0.0468>> step(G)>> Gz=c2d(G,0.01,'zoh')Transfer function:11.43 z + 0.06868-----------------z^2 - 0.4618 zSampling time: 0.01>> step(Gz)阶跃响应曲线如图1所示：图1 阶跃响应曲线（2）离散系统的单位阶跃响应程序如下：>> num=[52.756.913];>> den=[1 -0.8009 0.0005123];>> sys=[num,den,0.001];>> dstep(num,den,100)离散系统的阶跃响应曲线如图2所示（T=1ms）：图2 离散系统的阶跃响应曲线（3）PID参数整定1）设D(z)=错误！未找到引用源。

2.1 直流电机转速控制电路原理图
… …
图 xx 电路原理图
上图中 LED 数码管显示中的 74LS164 芯片的引脚及功能如下所述：
芯片引脚功能对照表
符号 SA、SB Q0~Q7 CP（CLK） VCC GND /MR(/CLR)
功能 串行数据输入端 并行数据输出端 时钟输入端（上升沿有效） 电源正（5V） 接地 清零端（低电平有效）
直流电机 PI 转速控制—基于 51 单片机
1.项目系统组成
本项目由 STC89C52RC 单片机最小系统，12MHZ 晶振。直流电机驱动电路、直流电机（5V）、光电测 速电路以及数码管显示电路组成。详细器件见下文电路图。
2.直流电机转速控制电路原理
直流调速的方法有多种，本文是基于 PWM（脉冲宽度调制）技术，改变直流电机等效电枢电压，以此 在一定范围实现直流电机的调速。
void timer1() interrupt 3 {
TR1=0; TH1=pwmh; TL1=pwml; PWM1=0;
//T1 中断响应函数
//关闭定时器 T1 //T1 重置初值 //T1 重置初值，改变 PWM 占空比 //输出低电平
}
void PID_pwm()
{
unsigned int speed=0,pwm=0,pwmhh=0,pwmll=0; speed=10*pulse; //脉冲数换算为转速（转/分）speed=60*pulse*1000/(12*50*10)
综上所述，要想电机正转，则需要 PWM1=1，同时 PWM2=0；要想电机反转，则需要 PWM2=1，同时 PWM1=0；要想电机停止，则需要 PWM1=1，同时 PWM2=1，或者 PWM1=0，同时 PWM2=0。

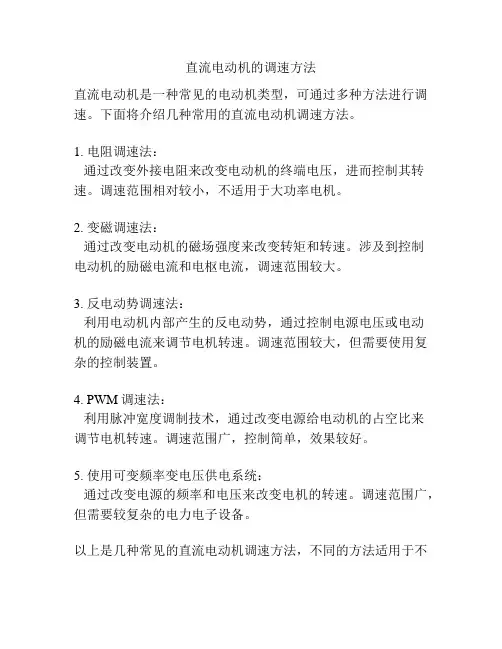

直流电动机的调速方法
直流电动机是一种常见的电动机类型，可通过多种方法进行调速。

下面将介绍几种常用的直流电动机调速方法。

1. 电阻调速法：
通过改变外接电阻来改变电动机的终端电压，进而控制其转速。

调速范围相对较小，不适用于大功率电机。

2. 变磁调速法：
通过改变电动机的磁场强度来改变转矩和转速。

涉及到控制
电动机的励磁电流和电枢电流，调速范围较大。

3. 反电动势调速法：
利用电动机内部产生的反电动势，通过控制电源电压或电动
机的励磁电流来调节电机转速。

调速范围较大，但需要使用复杂的控制装置。

4. PWM调速法：
利用脉冲宽度调制技术，通过改变电源给电动机的占空比来
调节电机转速。

调速范围广，控制简单，效果较好。

5. 使用可变频率变电压供电系统：
通过改变电源的频率和电压来改变电机的转速。

调速范围广，但需要较复杂的电力电子设备。

以上是几种常见的直流电动机调速方法，不同的方法适用于不
同的场景和需求。

在实际应用中，需要根据具体情况选择合适的调速方法。

直流电动机的三种调速方法嘿，你知道直流电动机不？那家伙可有三种超厉害的调速方法呢！咱先说说调压调速吧。

这就好比开车时控制油门大小，通过改变电压来调节电机转速。

步骤嘛，就是用调压器啥的来改变加到电机上的电压。

那可不得注意别把电压调得太高或太低，不然电机可能就耍脾气不干啦！安全性方面呢，得确保调压器稳定可靠，别整出啥电火花吓人一跳。

稳定性也很重要呀，要是电压波动大，电机转速也跟着乱晃悠可不行。

这种方法在需要精确控制转速的场合很管用，比如一些精密加工设备。

就像雕刻大师手里的刻刀，得稳稳地控制速度才能雕出精美的作品呢！再说说调磁调速。

这就像驯马师控制马的缰绳，通过改变磁场强度来调速。

步骤就是调整励磁电流。

但可得小心别把磁场调得太弱，不然电机没力气干活啦！安全性上要注意防止磁场突然变化对周围设备的影响。

稳定性方面呢，励磁电流得稳定，不然电机转速也会忽上忽下。

这种方法在需要大范围调速的场合有优势，比如起重机啥的。

想象一下，起重机吊起重重的货物，得根据不同情况灵活调整速度，调磁调速就派上用场啦！还有串电阻调速。

这就像给跑步的人加上不同重量的沙袋，通过在电路中串入电阻来改变电机转速。

步骤就是选择合适的电阻接入电路。

可别乱串电阻，不然电机可能累趴下。

安全性要注意电阻别过热起火。

稳定性嘛，电阻得选得合适，不然转速不稳定。

这种方法在一些简单的调速场合挺好用，比如小风扇啥的。

就像夏天的小风扇，根据自己的需要调整风速，串电阻调速就能搞定。

总之，直流电动机这三种调速方法各有千秋。

根据不同的需求选择合适的方法，就能让直流电动机乖乖听话，为我们服务。

咱可得好好利用这些方法，让生活变得更美好呢！我的观点结论就是：直流电动机的三种调速方法都有其独特之处和适用场景，只要用得好，就能发挥大作用。

直流电机调速公式
直流电机调速是指通过调节电机的输入电压或电流来控制电机的转速。

在工业领域，直流电机广泛应用于各种设备和机械中，如电动机车、电梯、风机等。

掌握直流电机调速公式是电气工程师的基本技能之一。

直流电机调速公式基于电机的电磁转矩与负载转矩之间的平衡关系。

电机的电磁转矩与电机的磁场强度和电流有关。

磁场强度与电机的磁铁强度和电流成正比，电流与电机的输入电压或电流成正比。

因此，我们可以得到如下的直流电机调速公式：
转速 = (输入电压 × 磁场强度) / 负载转矩
在实际应用中，为了更精确地控制电机的转速，我们通常会根据具体的系统需求进行一定的修正和调整。

比如，可以通过增加反馈回路来实现闭环控制，将实际转速与期望转速进行比较，进而调整输入电压或电流，使得实际转速逐渐趋近于期望转速。

还可以根据具体的负载特性和系统要求，选择合适的电机调速方法。

常用的直流电机调速方法包括电阻调速、电压调速、电流调速和PWM调速等。

这些调速方法都有各自的特点和适用范围，工程师需要根据具体情况进行选择和应用。

总结一下，直流电机调速公式是通过调节电机的输入电压或电流来控制电机的转速。

通过合理选择调速方法和调节参数，可以实现对
直流电机的精确控制。

这对于提高设备运行效率、降低能耗以及保护设备和负载都具有重要意义。

电气工程师应该熟练掌握直流电机调速公式，并在实际工程中灵活应用，以提高设备的性能和可靠性。

直流电动机转速闭环控制系统图解
为了提高系统的掌握精度，必需把系统输出量的信息反馈到输入端，通过比较输入值与输出值来产生偏差信号，该偏差信号以肯定的掌握规律产生相应的掌握作用，使偏差信号渐渐减小直至消退，从而使掌握系统达到预期的要求。

所谓闭环掌握系统是指输出量直接或间接地反馈到输入端，形成闭环参加掌握的系统。

换句话说，就是将输出量反馈回来和输入量比较，使输出值稳定在期望的范围内。

图1为直流电动机转速闭环掌握系统方框图。

图中，把从系统输入量到输出量之间的通道称为前向通道或正向通道；从输出量到反馈信号之间的通道称为反馈通道。

由于采纳了反馈信号，信号的传输路径形成闭合回路，使系统输出量(转速)反过来直接影响掌握作用。

这种通过反馈回路使系统构成闭环，并按偏差产生掌握作用，以减小或消退偏差的掌握系统，称为闭环掌握系统或反馈掌握系统。

图1直流电动机转速闭环掌握系统
闭环掌握系统的主要特点是被控对象的输出(被控量)会反送回来影响掌握器的输入，形成一个或多个闭环回路。

闭环掌握系统有正反馈和负反馈，若反馈信号与系统商定值信号相反，则称为负反馈；若极性相同，则称为正反馈。

一般的闭环掌握系统都采纳负反馈，又称为负反馈掌握系统。

闭环掌握系统的优点是具有自动修正被控量消失偏离的力量，可以修正元件参数变化以及外界扰动引起的误差。

直流电机调速pwm的原理
直流电机调速PWM（脉宽调制）的原理是通过改变电机供电
电压的占空比来实现电机的转速调节。

PWM调速技术通过以
一定的周期（周期时间T）将电源电压以脉冲的形式施加给电机，其中脉冲的宽度（脉宽）决定了每个周期内电源对电机的供电时间比例。

在PWM调速中，周期时间（T）和脉宽时间（Ton）与占空
比（Duty Cycle）之间的关系可以表示为：
占空比（D）= Ton / T
通过改变占空比D的大小，可以控制每个周期中电机所接收
到的有效电压信号的时间比例。

当占空比D变小时，电机接
收到的有效电压时间减少，电机的平均输入功率减小，从而降低转速；反之，当占空比D增大时，电机接收到的有效电压
时间增加，电机的平均输入功率增加，从而提高转速。

实现PWM调速的关键是通过开关器件控制电源电压的开关状
态来实现脉冲信号的生成和调节。

常见的开关器件包括晶体管和MOS管。

通过控制开关器件的导通和截止，可以控制电源
电压的施加和切断。

同时，PWM调速还需要一个控制电路来根据需要改变占空比。

控制电路通常是由微处理器、单片机或专用的PWM芯片来实现，它可以根据不同的控制需求，调整占空比大小，并将相应的控制信号发送给开关器件。

总体而言，直流电机调速PWM的原理是通过改变电机供电电压的占空比来控制电机的转速。

通过控制器件的开关状态和相应的控制电路，可以实现对占空比的调节，从而完成电机的调速操作。

基于PID控制的直流电机转速闭环控制系统设计一、绪论直流电机广泛应用于工业自动化控制系统中，对其转速进行精确控制是提高系统性能和稳定性的关键。

PID控制技术是一种经典且常用的控制方法，被广泛应用于直流电机转速控制系统中。

本文旨在设计一个基于PID控制的直流电机转速闭环控制系统，实现对电机转速的精准控制。

二、直流电机转速控制系统结构直流电机转速闭环控制系统主要由以下几个部分组成：1. 直流电机：负责将电能转化为机械能，并提供给待控对象。

2. 传感器：用于测量电机转速，将测得的转速信号反馈给控制系统。

3. 控制器：根据测量的转速信号与设定值之间的差异，计算控制信号，并输出给执行器。

4. 执行器：根据控制信号控制电机的转速，通过调节电机输入电流实现转速控制。

三、PID控制器原理PID控制器是一种基本的比例-积分-微分控制器，通过调节这三种控制分量的权重，实现对系统的控制。

具体原理如下：1. 比例控制分量：根据测量值与设定值之间的差异，产生与差值成正比的控制信号，用于快速响应系统误差。

2. 积分控制分量：根据时间与误差的乘积进行积分，用于消除系统误差的稳态偏差。

3. 微分控制分量：根据误差的变化率进行微分，用于增强系统的稳定性，减小超调量。

四、基于PID控制的直流电机转速闭环控制系统设计步骤1. 系统建模：根据直流电机的特性以及系统的动力学方程，建立数学模型，描述电机的转速与输入电流之间的关系。

2. 参数调整：根据实际情况，通过试验或者经验，调整PID控制器的三个控制参数：比例系数(Kp)，积分时间(Ti)，微分时间(Td)，以获得系统的最佳控制效果。

3. 信号采集与处理：利用传感器获取电机转速的测量值，然后经过滤波和放大等处理，得到合适的输入信号。

4. PID控制计算：根据测量值与设定值之间的差异，计算PID控制器的输出信号。

5. 信号放大与转换：将PID控制器输出的控制信号进行放大，并转换为合适的电压或电流信号，用于控制电机的转速。

实验五 小直流电机转速控制一、实验目的1．进一步掌握DAC0832的性能及编程应用。

2．了解直流电机的调速方法。

二、实验内容1．直流电机调速的原理利用DAC0832输出一串脉冲，经放大后驱动直流电机，利用开关控制改变输出脉冲的电平及持续时间，达到使电机加速、减速的目的。

小直流电机的转速是由输出脉冲的占空比来决定的，正向点空比越大转速越快；反之越慢。

电机转速与占空比关系如图5-1。

5-1 电机转速与占空比关系图本实验中，模拟量输出Ub 为双极性，当输入数字量小于80H 时输出为负，输入等于80H 时为0V ，输入80H 时输出为正。

因此，实验中DAC0832输入数字量只有2个（80H 和FFH ），通过不同的延迟时间达到改变小电机转速的目的。

2．硬件电路图 硬件电路图如图5-2。

图5-2 小直流电机转速控制电路图5V5V快转慢转图5-3 直流电机转速控制框3．硬件连线按图5-2连接线路。

DAC0832的CS接290H~297H，Ub接DJ插孔，实验盒上直流电机插头接实验台上的J6。

8255的CS接288H~28FH。

4．编程提示（1）程序框图程序框图如图5-56。

（2）参考程序程序清单：ZLDJ.ASMPORT1 EQU 290HPORT2 EQU 28BHPORT3 EQU 28AHDA TA SEGMENTBUF1 DW?BUF2 DW?DA TA ENDSCODE SEGMENTASSUME CS：CODESTART：MOV DX，PORT2MOV AL，8BHOUT DX，AL ；8255C口输入LLL：MOV AL，80HMOV DX，PORT1OUT DX，AL ；D/A输出MOV AH，1INT 16HJE INTK ；有无键按下MOV AH，4CHINT 21H；INTK：MOV DX，PORT3IN AL，DX ；读开关状态TEST AL，01HJNZ K0TEST AL，02HJNZ K1TEST AL，04HJNZ K2TEST AL，08HJNZ K3TEST AL，10HJNZ K4TEST AL，20HJNZ K5JMP LLLK0：MOV BUF1，0400HMOV BUF2，0330H ；置延时常数DELAY：MOV CX，BUF1DELAY1：LOOP DELAY1MOV AL，0FFH ；D/A输入5VMOV DX，PORT1OUT DX，ALMOV CX，BUF2DELAY2：LOOP DELAY2JMP LLLK1：MOV BUF1，0400HMOV BUF2，0400HJMP DELAYK2：MOV BUF1，0400HMOV BUF2，0500HJMP DELAYK3：MOV BUF1，0400HMOV BUF2，0600HJMP DELAYK4：MOV BUF1，0400HMOV BUF2，0700HJMP DELAYK5：MOV BUF1，0400HMOV BUF2，0800HJMP DELAYCODE ENDSEND START。
