哈尔滨理工大学《供热工程》课程设计说明书姓名学号 10专业热能与动力工程课程名称供热工程指导教师热能与动力工程系 2013年12月2013年10级《供热工程》课程设计任务书（第3组：指导教师 王芳 ）一、课程设计目的课程设计是《供热工程》课程的主要的教学与实践相结合的环节之一。
通过该课程设计可使学生对该门课程的内容和应用有更加深刻的理解和掌握，为毕业设计打下基础。
使学生通过本课程设计掌握以热水作为热媒的散热器供暖系统的工作原理和基本的设计过程。
二、设计题目一幢三层楼的热水供暖系统设计三、原始数据1、 供暖形式：单管顺流机械循环同程系统，供水温度75℃，回水温度50℃。
2、 地点：具体分配见附表；外墙厚度：49墙，K ＝1.272W/m ℃； 屋顶K ＝0.852W/m℃，标准层层高为3.0米，底层、顶层层高为3.2米。
3、 塑钢窗K ＝2.62W/m℃，窗高均为2.0m ，窗宽根据图纸尺寸。
4、 外门按有门斗的两道门考虑，外门K 值根据类型按附录1-4选取，地面为不保温地面，K 值按划分地带计算。
5、 走廊温度取比室内温度低3℃，卫生间取与房间相同温度。
6、 房间换气次数按0.1次/时计算。
四、设计内容和要求1. 内容：（1） 供暖系统的热负荷计算；散热器片数计算；供暖系统的水力计算。
（4天） （2） 绘制供暖系统的顶层采暖平面图和系统图。
（3天） （3） 答辩。
（0.5天） 2. 具体要求：（1） 计算说明书要求计算机打印，推荐用Excel 编程计算。
（2） 按《暖通规范》绘制图纸。
五、完成及指导时间全部设计内容1.5周内（2013年12月11日至2013年12月20日）完成，其中最后一天为答辩时间。
指导教师每天安排1次指导时间，具体时间与所指导学生共同商定后执行。
六、成绩评定学生课程设计总成绩由两部分组成：一是指导教师评分，占30%，依据设计过程中的工作态度，完成设计计算及绘图的正确性合理评分。
机械循环热水供暖系统是一种常用的供暖方式，其基本原理是通过循环泵将热水从热源（如锅炉）输送到各个供暖终端（如散热器、地暖等），实现室内的供暖。
该系统的基本组成包括热源、循环泵、管道系统、供暖终端以及控制系统等。
1.热源：热源一般是锅炉，它通过燃烧燃料产生热能，将水加热至一定温度。
锅炉可以使用不同的燃料，如煤、油、天然气等。
2.循环泵：循环泵是该系统的核心组件，它负责将热水从热源输送到各个供暖终端。
循环泵通过电动机驱动，将热水从锅炉中吸入，然后通过管道系统输送到供暖终端。
3.管道系统：管道系统包括供水管道和回水管道。
供水管道将热水从锅炉输送到供暖终端，而回水管道将冷却的热水从供暖终端输送回锅炉进行再次加热。
管道系统一般采用金属管道，如钢管、铜管等。
4.供暖终端：供暖终端是室内的散热设备，如散热器、地暖等。
热水通过供水管道流入供暖终端，释放热量后的冷却水通过回水管道返回锅炉。
5.控制系统：控制系统用于监测和控制供暖系统的运行。
它可以根据室内温度和设定的温度要求，自动调节锅炉的工作状态和循环泵的运行。
控制系统可以采用传统的机械控制方式，也可以使用现代化的电子控制方式。
机械循环热水供暖系统的工作原理如下：首先，当室内温度低于设定的温度要求时，控制系统会启动循环泵和锅炉。
循环泵开始工作，将热水从锅炉中吸入，然后通过供水管道输送到供暖终端。
热水在供暖终端释放热量，使室内温度逐渐升高。
同时，冷却的热水通过回水管道返回锅炉。
回水管道通常设置有自动排气阀和调节阀，以确保系统中的空气排出和水流量的平衡。
当室内温度达到设定的温度要求时，控制系统会停止循环泵和锅炉的工作。
此时，热水停止循环，供暖终端停止释放热量，室内温度保持在设定的温度范围内。
需要注意的是，机械循环热水供暖系统中的热水循环是持续不断的。
循环泵不断将热水从锅炉输送到供暖终端，然后冷却的热水通过回水管道返回锅炉进行再次加热。
这样循环往复，保持室内温度的稳定。

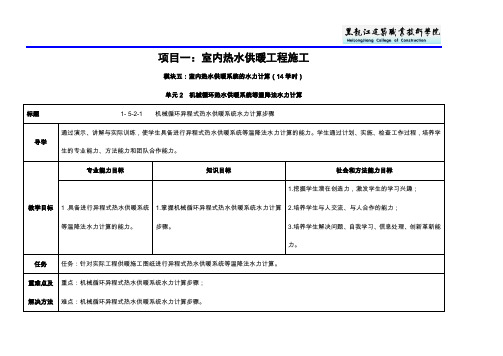

项目一：室内热水供暖工程施工模块一：识读、绘制室内热水供暖系统施工图（24学时）
单元1 热水供暖系统形式
1 / 9
2 / 9
3 / 9
4 / 9
5 / 9
6 / 9
环动力。

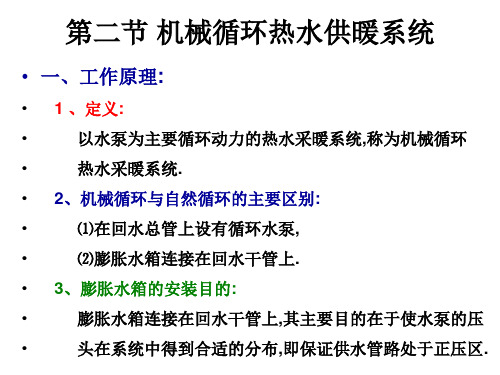

机械循环系统膨胀水箱设在系统的最高处，水箱下部接出的膨胀管连接在循环水泵入口前的回水干管上。
其作用除了容纳水受热膨胀而增加的体积外，还能恒定水泵入口压力，保证水泵入口压力稳定。
自然循环热水供暖系统在系统的最高处连接一个膨胀水箱，用来排除系统空气和容纳水受热膨胀而增加的体积。
机械循环系统水平敷设的供水干管应沿水流方向设上升坡度，坡度值不小于0.002，一般为0.003，在供水干管末端最高点处设置集气罐，以便空气能顺利地和水流同方向流动，集中到集气罐处排除。
自然循环上供下回式热水供暖系统的供水干管应设沿水流方向下降的坡度，坡度值为0.5%～1.0%，空气能够逆着水流方向向高处聚集。
自然循环上供下回式热水供暖系统可通过设在供水总立管最上部的膨胀水箱排空气。
（5）机械循环系统如果像自然循环系统那样，将膨胀水箱接在供水总立管上会产生什么危害？
