第8章 微波滤波器

微波滤波器的超材料应用技术随着科技的发展，微波技术应用越来越广泛。

在微波通信，雷达，天线等技术方面，都需要使用滤波器来去除杂散信号和频率误差。

而目前，微波滤波器的发展已经在向超材料应用技术方向不断演进。

本文将介绍微波滤波器的超材料应用技术。

一、微波滤波器的基本原理微波滤波器是由一些能够吸收，反射和透射微波辐射的材料构成的。

通过滤波器，可以将所需的频段从较宽的频谱中分离出来。

微波滤波器的基本原理是利用参数匹配的原则实现信号的选通或阻断，通过对电路中的元件参数进行调整，来实现滤波器对信号的处理。

二、微波滤波器的超材料应用超材料作为一种新材料，其优异的超能力正逐渐在微波领域中展现出来。

超材料是由一些精制金属或者负导电介质，具有周期性结构的人造材料。

超材料中的电磁波可以在其表面或内部产生一系列的物理效应，如衍射，干涉，反射等。

这些效应可以很好地用于微波滤波器的应用。

1. 介质超材料的应用介质超材料的基本单元是具有周期性物理结构的材料，由于其交错排列的空气和介质成分的组合，被称为“布里渊光子晶体材料”。

介质超材料具有周期性结构，能够通过调整其结构参数（如介电常数，磁导率等）来改善微波滤波器的性能。

2. 金属超材料的应用金属超材料是由由小于微波波长，交错排列的导体环节构成的结构，可以对微波波长进行控制。

金属超材料的主要应用是在微波领域，比如雷达、微波夜视仪等领域，能够有效地实现小型化和高精度的工作要求。

三、微波滤波器的超材料应用前景当前，微波滤波器的超材料应用正以快速、高精度、小型化、低损耗等优势，成为这个领域的热门方向。

超材料应用于微波滤波器的研究也正在不断发展，随着技术的发展将更好地实现其优点，从而获得更广泛的应用领域。

总之，微波滤波器的超材料应用技术，通过超材料结构的调整和调节参数，为微波通信，雷达，天线等技术提供了更为优秀的解决方案。

可以说，微波滤波器的超材料应用技术带给微波技术更多的突破和进展，推进微波领域向前发展。

121. 滤波器简介2.滤波器的典型结构2.1 低通滤波器(Low Pass Filter)摘要：本文介绍了广播电视发射系统中常用的低通滤波器、高通滤波器、带通滤波器以及带阻滤波器的基本原理、典型结构及性能指标。

Abstract: Basic theory and typical structures of low pass filter, high pass filter,band pass filter and band stop filter are presented in this paper, the main specifications of these filters are introduced.射频滤波器是用来分离不同频率射频信号的一种器件。

它的主要作用是抑制不需要的信号，使其不能通过滤波器，而只让需要的信号通过。

在广播电视发射天馈线系统中，滤波器是必不可少的设备。

为了对发射机产生的带外信号进行抑制，规范输出信号的频谱，一般在发射机的输出端和天线之间加接输出滤波器。

滤波器还是构成多工器必不可少的设备。

滤波器按频率的通带范围可分为低通、高通、带通和带阻四个类型。

这四种滤波器在广播电视发射系统中都有应用，其中以带通滤波器的应用最为广泛。

滤波器设计的基本思路是根据滤波器的指标要求（如中心频率、通带带宽、通带损耗、阻带衰减以及输入输出阻抗等），选定低通原型滤波器（常用的包括巴特沃斯函数、切比雪夫函数和椭圆函数等）及谐振腔的数目；然后通过频率变换得到所需滤波器的理论模型；最后通过实际结构或电路来实现滤波器。

调频和电视的发射频率为50MHz—862MHz，即VHF和UHF波段，如果在这么高的频率上用集中参数元件实现滤波功能，那么器件的损耗很大，功率容量受到限制，而且性能不稳定。

因此，一般情况下，高频率范围内的滤波器都是用分布电感和分布电容来实现的。

同轴传输线和波导是两种最常用的微波滤波器实现结构。

现代通信系统中的微波滤波器研究引言：随着现代通信系统的迅速发展和普及，对于高频信号处理的需求越来越高。

而微波滤波器作为一种高频信号处理的关键组件，在通信系统中的作用日益重要。

本文将详细探讨现代通信系统中的微波滤波器研究。

一、微波滤波器的概念和作用微波滤波器是一种对特定频率范围内的信号进行选择性通过或阻断的设备。

它通过滤除或衰减非期望的频率分量，只保留期望的频率分量，实现信号的滤波功能。

微波滤波器在现代通信系统中具有以下几个重要作用：1.阻止干扰信号：微波滤波器可以滤除带宽范围外的信号，阻止其进入通信系统，从而提高系统抗干扰能力。

2.选择性传输信号：利用微波滤波器的选择性传输特性，可以实现对特定频率范围内的信号进行有效的处理和传输。

3.保护接收系统：微波滤波器可以阻止不同频率范围内的信号互相干扰，从而保护接收系统的正常工作。

二、微波滤波器的研究进展随着通信系统的不断发展，对微波滤波器的需求也不断提高，因此对微波滤波器的研究也在不断深入。

下面将介绍几个目前研究较为热门的微波滤波器技术。

1.微带滤波器：微带滤波器由于其体积小、制造方便等特点，成为了研究的热点。

常用的微带滤波器结构有螺旋型、片式型等。

此外，还有一些新型材料和结构被应用于微带滤波器的设计中，如基于介质常数调谐的微带滤波器、基于共振型单元的微带滤波器等。

2.微波波导滤波器：微波波导滤波器由于其高功率传输、抗干扰性能好等优点，成为研究的热点。

其结构有波导振荡器滤波器、波导管滤波器等。

3.带通滤波器：由于现代通信系统对频率范围内的信号进行选择性传输的需求，带通滤波器得到了广泛的研究。

带通滤波器可以通过调整其中心频率和带宽等参数，实现对特定频率范围内信号的选择性传输。

三、微波滤波器的研究方法和应用微波滤波器的研究方法主要包括理论分析、仿真模拟和实验验证。

理论分析是指基于滤波器的结构和性能参数，通过数学计算和电磁场理论分析等方法，得到滤波器的工作原理和性能特点等信息。

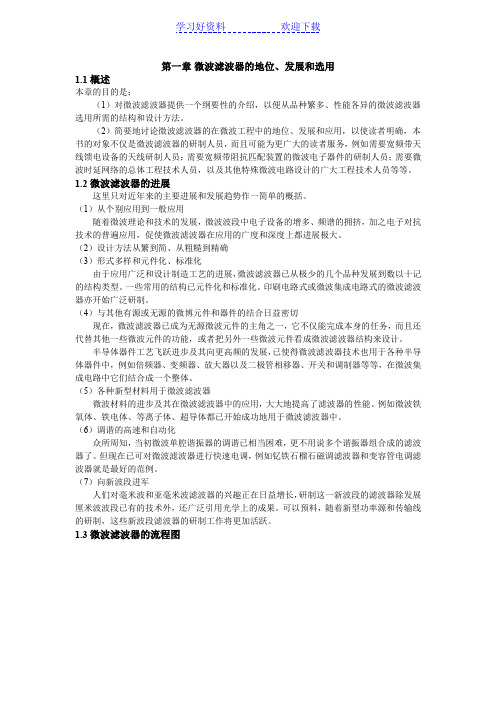

第一章微波滤波器的地位、发展和选用1.1概述本章的目的是：（1）对微波滤波器提供一个纲要性的介绍，以便从品种繁多、性能各异的微波滤波器选用所需的结构和设计方法。

（2）简要地讨论微波滤波器的在微波工程中的地位、发展和应用，以使读者明确，本书的对象不仅是微波滤波器的研制人员，而且可能为更广大的读者服务，例如需要宽频带天线馈电设备的天线研制人员；需要宽频带阻抗匹配装置的微波电子器件的研制人员；需要微波时延网络的总体工程技术人员，以及其他特殊微波电路设计的广大工程技术人员等等。

1.2微波滤波器的进展这里只对近年来的主要进展和发展趋势作一简单的概括。

（1）从个别应用到一般应用随着微波理论和技术的发展，微波波段中电子设备的增多、频谱的拥挤，加之电子对抗技术的普遍应用，促使微波滤波器在应用的广度和深度上都进展极大。

（2）设计方法从繁到简、从粗糙到精确（3）形式多样和元件化、标准化由于应用广泛和设计制造工艺的进展，微波滤波器已从极少的几个品种发展到数以十记的结构类型。

一些常用的结构已元件化和标准化。

印刷电路式或微波集成电路式的微波滤波器亦开始广泛研制。

（4）与其他有源或无源的微博元件和器件的结合日益密切现在，微波滤波器已成为无源微波元件的主角之一，它不仅能完成本身的任务，而且还代替其他一些微波元件的功能，或者把另外一些微波元件看成微波滤波器结构来设计。

半导体器件工艺飞跃进步及其向更高频的发展，已使得微波滤波器技术也用于各种半导体器件中，例如倍频器、变频器、放大器以及二极管相移器、开关和调制器等等，在微波集成电路中它们结合成一个整体。

（5）各种新型材料用于微波滤波器微波材料的进步及其在微波滤波器中的应用，大大地提高了滤波器的性能。

例如微波铁氧体、铁电体、等离子体、超导体都已开始成功地用于微波滤波器中。

（6）调谐的高速和自动化众所周知，当初微波单腔谐振器的调谐已相当困难，更不用说多个谐振器组合成的滤波器了。

但现在已可对微波滤波器进行快速电调，例如钇铁石榴石磁调滤波器和变容管电调滤波器就是最好的范例。

微波滤波器重要基础知识点
微波滤波器是一种用于处理微波频段信号的重要电子组件。

在无线通信、雷达系统、卫星通信等领域中广泛应用。

下面是微波滤波器的一些基础知识点：
1. 滤波器的作用：微波滤波器用于选择性地传递或阻止特定频率范围内的信号。

它可以通过削弱或消除不需要的频率分量来提高系统的性能和抗干扰能力。

2. 常见的微波滤波器类型：微波滤波器可以根据其工作原理和结构分为几种类型，包括振荡器型滤波器、共振型滤波器、谐振型滤波器、微带滤波器、微波管滤波器等。

3. 滤波器的频率响应：滤波器的频率响应是指滤波器在不同频率下的传输特性。

常见的频率响应类型包括低通、高通、带通、带阻等。

4. 滤波器的参数：微波滤波器的主要参数包括中心频率、带宽、插入损耗、波纹、阻带衰减等。

不同应用场景下，对这些参数的要求是不同的。

5. 微波滤波器的设计方法：微波滤波器的设计是一个复杂的过程，需要考虑到滤波器类型、器件参数选取、传输线特性以及加载元件等因素。

常见的设计方法包括矩形波导滤波器、微带线滤波器、集总参数滤波器等。

6. 微波滤波器的应用：微波滤波器广泛应用于无线通信系统中，用于去除杂散信号、降低噪声、改善信号质量。

同时，在雷达系统、卫星通信、无线电广播等领域中也有着重要的应用。

以上是微波滤波器的一些重要基础知识点，它们对于理解微波滤波器的原理、设计和应用具有重要意义。

在实际应用中，需要综合考虑不同因素，选择合适的滤波器类型和参数，以满足系统的要求。

微波滤波器原理
微波滤波器是一种电子器件，常用于微波信号的处理和整形。

它的主要作用是滤除不需要的频率成分，以保证信号在特定频段内的传输质量。

微波滤波器的原理基于信号的频率选择性。

它通过在信号通路中引入特定的频率响应特性，从而实现对特定频率范围内的信号的增强或削弱。

微波滤波器的设计通常基于两种基本的滤波器类型：低通滤波器和带通滤波器。

低通滤波器允许低频信号通过，并将高频信号滤除；带通滤波器则只允许某一频段内的信号通过，而将其他频率的信号滤除。

微波滤波器的工作原理可以分为两种常用的方法：一种是基于传输线的波导滤波器，另一种是利用谐振腔的共振滤波器。

波导滤波器是通过在传输线中引入不同类型的结构来实现滤波的。

这些结构可以是改变传输线的宽度、高度、间距等，以改变信号在传输线中的传播特性。

通过选择不同类型的结构，可以实现不同频率响应的滤波器。

谐振腔滤波器则是通过在传输线上引入谐振器来实现滤波的。

谐振腔是一种能够使特定频率的信号在腔体中得到增强的结构。

通过调整谐振腔的尺寸和形状，可以实现对特定频率的滤波作用。

微波滤波器通常可以根据具体的应用需求选择不同的类型和结构。

它们可以用于无线通信系统中，用于滤除杂散信号和噪声；也可以用于雷达系统中，用于信号的整形和提取等。

无论是哪种应用，都需要根据具体的频率要求和信号特性来选择合适的滤波器。

微波滤波器的共振器优化设计近年来，随着微波通信技术的不断发展，微波器件设计的需求也逐渐增加。

微波滤波器作为微波通信中的重要器件之一，其性能的优异与否直接关系到通信质量的好坏。

而滤波器的共振器是影响滤波器性能的重要因素之一。

因此，共振器优化设计成为了新近微波器件设计中的热点研究领域。

一、微波滤波器的基本概念微波滤波器是一种电子器件，可以选择性地传输或者阻挡特定频率范围内的信号。

它在微波通信、雷达、卫星通信等领域中具有重要的应用价值。

滤波器对频率的选择性能称为滤波特性，滤波特性好的滤波器可以削弱或者完全消除噪声，提高通信质量。

二、微波滤波器的共振器微波滤波器通常由一个或多个共振器组成，这些共振器作为滤波器的重要构成部分，其稳定性与性能的优劣直接决定着整个滤波器的质量。

共振器通过局部振荡的方式实现想要的特定频率范围的选择性。

在共振器中，电流和电场分别沿着不同的方向振荡，这两种振荡的交互作用与辐射使得电磁场在共振器中被限制在有限的体积内，并被用于其作用的频带范围内的选择性滤波。

三、共振器的优化设计共振器的优化设计是提高微波滤波器性能的重要途径之一。

在优化设计中，需要考虑共振器的几何尺寸、特征阻抗、品质因数、帯寬等因素。

这些因素中最重要的是共振器的品质因数和带宽。

品质因数是共振器的能量滞留时间与能量损耗时间之比，是共振器性能的重要指标。

因此，在共振器的优化设计中需要尽可能提高品质因数。

而带宽则是选择微波滤波器的重要指标，带宽越大，说明滤波器在频率选择性方面的性能越弱。

因此，在共振器的优化设计中需要适当缩小带宽，以保证微波滤波器优异的性能。

四、优化设计的产生方式优化设计方法包括手工和计算机辅助两种方式。

手工优化方法具有直观、直接、灵活等特点，但其缺点在于设计效率低，容易产生误差。

而计算机辅助优化方法则通过数学模型对共振器进行分析和优化设计，能够大大提高设计效率和准确性。

在当前微波器件设计中，越来越多的使用计算机辅助优化方法来进行滤波器和共振器的设计。
