第2章_建筑内给水系统计算-水力计算

第2章_建筑内给水系统计算-水力计算
某15综合服务性大楼，总建筑面积近13000m2，建筑高 度58.30m，地下一层，地面上15层。地下一层为车库及设 备用房。1~3层为裙房，功能为银行、商场、餐饮用房。 裙房每层公共卫生间内设自闭式冲洗大便器4个，自闭式 冲洗小便器2个和洗手盆3个，层高4.5m。室外给水管网常 年可保证的工作水压为300kPa。 4层以上为商务办公楼， 层高3.5m。
塑料管、内衬(涂)塑管:Ch =140 铜管、不锈钢管:Ch =130
衬水泥、树脂的铸铁管:Ch =130
② i 值查给水管道水力计算表。 普通钢管、铸铁管:Ch =100
（附录2.1～附录2.3）
（2） 局部水头损失
hj
=
∑ v2 2g
hj——管段的局部水头损失，kPa； ζ——局部阻力系数。 v ——管道内平均水流速度，m/s； g ——重力加速度，m/s2；
给水管道的局部水头损失可按管网沿程水头损失的百分 数估算（见表2.4.2）。
生活给水管网为25－30％； 消火栓系统给水管网为10％； 自动喷水灭火系统消防管网为20％； 生产、消防合用管网为15％；
（3）水表水头损失计算
水表损失：
hd

qg2 Kb
水表的选择： 用水均匀： qg<Qn 用水不均匀： qg<Qmax
一、水压估算
群房（1～3层）：
层数折算： 4.5×3/3.0＝4.5层，计为5层。 所需水压：H=120＋3×40＝240kPa <H0=300kPa 故1～3层群房给水利用市政给水直接给水。
塔楼（4～15层）：
4～15的静压差：3.5×12＝42mH2O＝420kPa， ∵各分区顶层入户管不宜小于0.1MPa， ∴高区最低卫生器具的静压：420＋100＝520kPa

[建筑]第二章建筑内部给水系统的计算

[建筑]第二章建筑内部给水系统的计算

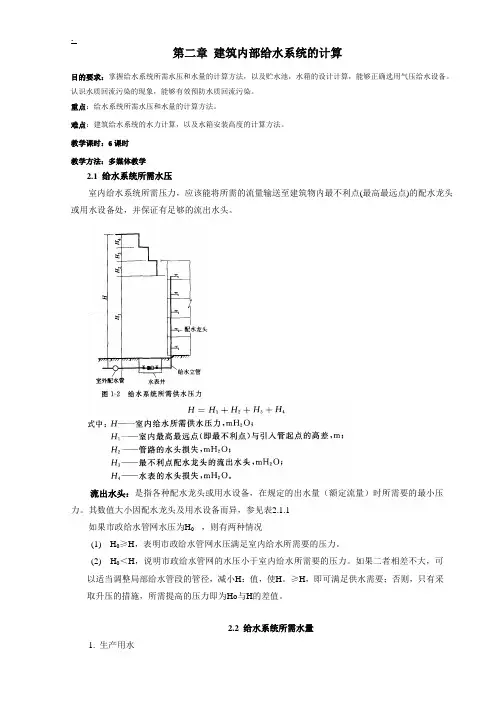

第二章建筑内部给水系统的计算目的要求：掌握给水系统所需水压和水量的计算方法，以及贮水池，水箱的设计计算，能够正确选用气压给水设备。

认识水质回流污染的现象，能够有效预防水质回流污染。

重点：给水系统所需水压和水量的计算方法。

难点：建筑给水系统的水力计算，以及水箱安装高度的计算方法。

教学课时：6课时教学方法：多媒体教学2.1 给水系统所需水压室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。

流出水头：是指各种配水龙头或用水设备，在规定的出水量（额定流量）时所需要的最小压力。

其数值大小因配水龙头及用水设备而异，参见表2.1.1如果市政给水管网水压为H0 ，则有两种情况(1) H0≥H，表明市政给水管网水压满足室内给水所需要的压力。

(2) H0＜H，说明市政给水管网的水压小于室内给水所需要的压力。

如果二者相差不大，可以适当调整局部给水管段的管径，减小H：值，使H。

≥H，即可满足供水需要；否则，只有采取升压的措施，所需提高的压力即为Ho与H的差值。

2.2 给水系统所需水量1. 生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀 2. 生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。

3. 最大日、最大时用水量计算：根据用水量定额及用水单位数来确定d d mq Q = (2.2.1)TQ Q dp =phh Q Q K =p h h Q K Q •= 其中：d Q ——最高日用水量 (l/d)m ——用水单位数(人·床位)d q ——用水定额(l/人·日) h Q ——最大小时用水量(l/h)T ——建筑内用水时间h K ——时变化系数 p Q ——平均时流量例题．我校新校区住宅小区，居住人口共3000人，住宅类型为普通住宅Ⅲ，该小区由市政管网供水，计算该小区最高日用水量？最大时用水量？应选何种型号水表？查表2.2.1d d mq Q = ＝3000×（180~320）＝3000×300= 900 M 3p h h Q K Q •=＝2.2×900/24＝82.5 M 3/h ＝22.91L/S2．3 给水设计秒流量设计秒流量：建筑内卫生器具按最不利情况组合出流时的最大瞬时流量。

建筑给水排水工程全套课件ppt

建筑给水排水工程全套课件ppt

二、气压给水设备
调节和贮存水量并保持所需的压力。
§1-8 建筑给水管道的设计流量
一、按卫生器具同时作用系数确定设计秒流量
qq n0*q
1、管网中某管段的输配量为：（L/S） n0：室内某段及其以后管段的某一种卫生器具数； q：该种器具的额定流量（L/S） 修正系数： A：不同类型卫生器具同时作用百分数b1； B：同类型卫生器具同时作用百分数b2； C：考虑卫生器具配水龙头出流特性影响的流量降低百分 数Cg。则上式为：
目录
第一章 建筑给水系统 第二章 建筑消防给水系统 第三章 建筑排水系统 第四章 建筑中水
第一章 建筑给水系统
§1-1 建筑内部给水系统的组成和分类 §1-2 建筑内部的给水方式 §1-3 高层建筑给水系统 §1-4 管材、附件和水表 §1-5 建筑给水管道布置和敷设 §1-6 建筑给水设备——水泵、贮水池及吸水井 §1-7 建筑给水设备——水箱和气压给水设备 §1-8 建筑给水管道的设计流量 §1-9 建筑给水系统水力计算
H2：最不利配水点。Kpa H3：水表水头损失。Kpa H0：资用水头，即引入管连接室外管网的最小压 力——不得小于100 Kpa。 Z1：水泵吸水几何高度。（贮水池最低水位标高） Z2：最不利标高。Kpa
3、水泵类型选择
1）优先选择离心式水泵； 2）根据建筑内用水量的大小和变化情况及水 压，选择水泵台数、型号； 3）水泵变速运行。
式：Zx；高位水箱最低水位的标高；m Zb：最不利配水点或消火栓的标高；m Hc：最不利配水点或消火栓的流出水头；KPa Hs：水箱出口至最不利配水点或消火栓的管道总 水头损失。Kpa
（四）水箱容积计算
1、单设水箱的容积
Vs Q1*t1
式：：由水箱供水的最大连续平均小时用水 量；m3/h t1：由水箱供水的最大连续出水小时数；h Vs；水箱的调节容积。m3

75第2章建筑内部给水系统的计算PPT课件

75第2章建筑内部给水系统的计算PPT课件

2.1
2.1.1
第2章建筑内部给水系统的计算
给水所需的水压
给水系统所需压力的估算
总目 录
本章
米的在民方用案建或筑初，步可设用计经阶验段法，估对算层给高水不系统超过所需3.5的总 录目
压力(自室外地面算起) :
１层 为１０ m H2o ２层 为１２ m H2o
２层以上 每加一层增加 4 m H2o
2.1
概况3
+ 您的内容打在这里，或者通过复制您的文本后。
第2章 建筑内部给水系统的计算
2.1 给水所需的水压
总目 录
本章
总目
前言
录
在方案或初步设计阶段，应先估算给 水系统所需压力，初步确定给水系统所采 用的给水方式，
然后对建筑内部给水管道系统进行水 力计算，从而准确地确定室内给水系统所 需的压力，和建筑室外给水管网水压复核。
K h—— 小时变化系数，最大日中最大小时用水量与 该日平均小时用水量之比。
2.3 给水设计秒流量 2.3.1 概述
总目 录
消防用水量大而集中，与建筑物的使用性质、本 总规章 目模、 耐火等级和火灾危险程度等密切相关，为保证灭火录效果， 建筑内消防水量应按需要同时开启的消防用水灭火设备
用水量之和计算。
第2章 建筑内部给水系统的计算
2.1
给水系统所需的水压
2.2
给水系统所需水量
2.3
给水设计秒流量
2.4
给水管网的的水力计算
2.5
增压、贮水设备
2.6
给水水质防护
总目 总录目录
本章 总目 录
总目
录
整体概况
本章
总目
+ 概况1
录

建筑内部给排水系统PPT课件

建筑内部给排水系统PPT课件

卫生器具和生产 设备的受水器
排水管道
用来满足日常生活和生产过程 中各种卫生要求，收集和排除污废 水的设备。
提升设备
包括：
清通设备
污水局部处理构 筑物
建筑内部排水系统 的基本组成部分
1. 便溺器具 2. 盥洗、沐浴器具 3. 洗涤器具 4. 地漏

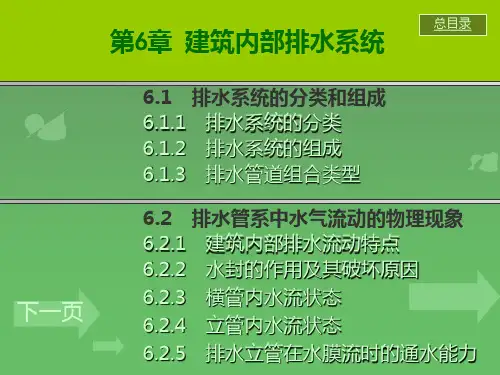

第6章 建筑内部排水系统 总目录
第65.1章排6.1建水.2 系筑排统内水的系部分统的类的组和排成组水成系统 本章总目录
卫生器具和生产 设备的受水器
排水管道
提升设备
在地下建筑物的污废水不能自流 排至室外检查井的时候设置提升设备。
建筑内部污废水提升包括：污水 泵的选择，污水集水池容积确定和污
清通设备
水泵房设计。
污水局部处理构 筑物
建筑内部排水系统 的基本组成部分
1. 污水水泵 常用设备：潜水泵、液下泵和卧
式离心泵。
第6章 建筑内部排水系统 总目录
水平流速 v(m/s) ≤0.005
0.002~0.010
第6章 建筑内部排水系统 总目录
第65.1章排6.1建水.2 系筑排统内水的系部分统的类的组和排成组水成系统 本章总目录
卫生器具和生产 设备的受水器
隔油井设计示范
排水管道
CAD 设计图 在这里单击鼠标左键查看
提升设备
隔油井设计计算按下列公式进行：
第65.1章排6.1建水.2 系筑排统内水的系部分统的类的组和排成组水成系统 本章总目录
卫生器具和生产 设备的受水器
2. 集水池
排水管道
集水池容积与水泵启动方式有关：
提升设备
清通设备
污水局部处理构 筑物
建筑内部排水系统 的基本组成部分

建筑给排水 第2章 建筑内部给水系统的计算

建筑给排水 第2章 建筑内部给水系统的计算
知道：水压不足问：
我家用的是阿里斯顿的储水式电热水器，房子是六楼的老 式楼房，水压稍低一点，现在洗澡的时候就不能开别的水 龙头，否则热水器就只能流出冷水了，这是什么原因呢， 有哪位大侠指教一下呢。另外以前家里的另一个热水器就 是不受其它水龙头的影响的。
满意回答 ：

检查一下管路吧，热水器这东西是个水桶而已，冷水顶上 去，热水才会出来，水压低的话也试试水压吧，标准是 2.5KG
塑料管的绝对粗糙度你选的可以，一般就是这么大，但是我 们钢骨架塑料复合管的由于成型方式不同，要小一些，在 0.001左右。

(2) 局部水头损失

给水管道的局部水头损失可按管网沿程水头损失的 百分数估算：
消火栓系统给水管网为10％； 生活给水管网为25～30％； 生产、消防合用管网为15％； 自动喷水灭火系统消防管网为20％。


水管中流动状态如何？层流还是紊流？
（3）给水管网的水力计算步骤： 1. 确定给水方案。 2. 绘制平面图、轴侧图 。 3. 选择最不利管路，节点编号：从最不利点开始，对 流量有变化的节点编号。 4. 选定设计秒流量公式，计算各管段的设计秒流量。
5. 根据

确定管径。
流速选择范围： （1）干管、立管流速：0.8~1.0m/s； （2）支管流速：0.6～0.8m/s。 （3）消火栓系统给水管道内水流速度不宜大于 2.5m/s。 （4）自动喷水系统给水管道内水流速度不宜大于 5.0m/s。
（3）水表水头损失计算
选用旋翼式水表 选用螺翼式水表
式中：
表1 水表水头损失允许值(kPa)
表形 旋翼表
正常用水时 <24.5
消防时 <46.0
螺翼表

第二章 室内给水 第一、二节

第二章 室内给水 第一、二节

(4) 当两种或两种以上用水的水质接近时,应尽量 采用共用给水系统. (5) 在经济技术比较合理时,生产给水应尽量采 用废水重复利用的给水系统,以节约水资源. (6) 生产,生活,消防给水系统中的管道,配件和 附件所承受的水压,要小于产品的允许工作压力. (7)高层建筑生活给水系统的竖向分区,应根据使 用要求,材料设备性能,维修管理,建筑层数等条 件,结合室外给水管网合理确定.
2,生产给水系统
用途:生产设备的冷却,原料和产品的洗涤,锅炉 用水和某些工业的原料用水等.
3,消防给水系统
用途:供给扑救火灾的消防用水 根据《建筑设计防火规范》的规定,对于某些层 数较多的民用建筑,大型公共建筑及容易引起火灾的 仓库,生产车间等,必须设置室内消防给水系统. 对水质无特殊要求,必须保证足够的水量和水 压.
1,高层建筑串联给水方式
水泵分散设置在各区的楼层中 ,下区的水箱兼作上区的水池. 优点: 1)各区水泵扬程和流量按本区 的需要设计,使用效率高,能耗 少; 2)水泵压力均衡,扬程较小, 水锤影响较小; 3)无高压水泵和高压管道; 4)运行动力费用经济.
图2-8 串联给水方式
缺点: 1)水泵分散设置,连同水箱所 占建筑面积大; 2)水泵设在楼层中,防振隔音 要求高; 3)水泵分散,维护管理不便; 4)若下区发生事故,上部分区 供水受影响,供水可靠性差.
气压水罐实物图
5,单用水泵给水方式(征得供水部门同意) 单设水泵升压
应用条件: 若室外管网压 力在一天内大部分 时间不能满足要求 室内用水量较 大又较均匀
运行特点: 出水量均匀,水泵工作稳定,电能消耗比较少. 这种给水方式适用于生产车间给水.
注意:
☆ 当室外给水管网允许水泵直接吸水时,水泵宜直接 从室外给水管网吸水,但水泵吸水时,室外给水管网 的压力不得低于100kPa. ☆ 当水泵直接从室外给水管网吸水而造成室外给水管 网的压力大幅度拨动,影响其它用户的用水时,则不 允许水泵直接从室外给水管网吸水,必须设置断流水 池.

[PPT]建筑给水排水课件(上)273页PPT

[PPT]建筑给水排水课件(上)273页PPT

第2章 建筑内部给水系统
• • • • • • 给水系统的分类 给水系统的设置 给水系统的组成 给水方式 给水管道的布置和敷设 水质防护
2.1 建筑内给水系统的分类
给水系统
生活给水系统
生产给水系统
消防给水系统
2.1.1 生活给水系统
• 概念
供给人们饮用、盥洗、沐浴、烹饪用水。国内通 常将饮用水与杂用水系统合为一，统称生活给水系统。 – 生活饮用水系统 – 杂用水系统
１.3 课程主要内容
建筑给水排水工程课程的主要内容包括建 筑内部的给水、消防给水、排水、雨水、热 水供应以及水景、游泳池给水排水、小区给 水排水、中水工程、特殊地区建筑给排水、 直接饮用水技术以及雨水回用有关内容的基 本理论、设计原理及方法，同时还涉及安装、 管理方面的基本知识和技术。
• 教材
１.4 教材与参考书
水表的安装要求
• 安装在便于检修和读数，不受曝晒、不结 冻、不受污染及机械损伤的地方。 • 为使水流平稳，计量准确，水表前后应有 符合产品要求的直线管段。螺翼式水表前 应有8~10倍公称直径的直线段；旋翼式水 表前后应有300mm直线段。
2.3.3 给水管道
• 分类
– 支管 – 干管 – 总干管
2.3.4 给水附件
• 配水附件
各式出流的龙头
• 调节附件
截止阀、闸板阀、止回阀、安全 阀、球阀、减压阀、浮球阀等各种 控制和调节流量的阀门。
龙头构造图
龙头照片
截止阀
• 水流单向流动；管 径不大于75mm； • 需要调节流量、水 压；需要经常启闭 的管段上。
闸阀
• 水流需双向流动； 管径大于50mm。 • 有明杆式和暗杆 式
第一章
绪 论

第2章(2.1~2.4)建筑内部给水系统的计算

第2章(2.1~2.4)建筑内部给水系统的计算
合理选择用水定额关系到给排水工程的规模和 工程投资。
2.2 给水系统所需水量
（2）最大时用水量 Qh
Kh
Qh Qp
Qh = KhQp ＝ Kh • Qd T
式中 Kh——小时变化系数；
Qh——最大时用水量，L/h；
Qp——平均时用水量， L/h；
T ——建筑物的用水时间，工业企业建筑为每班
用水时间，h。
• Ng
qg —— 计算管段设计秒流量，L/s； U —— 计算管段的卫生器具给水当量同时出
流概率，%； Ng —— 计算管段的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
根据树理统计结果，卫生器具给水当量的同时出流概 率计算公式为：
式中
U 1 c (Ng 1)0.49 100%
Ng
U —— 计算管段的卫生器具给水当量同时出流概率；
U0 —— 给水干管最大用水时卫生器具给水当量平均出流概率；
U0i —— 支管的最高用水时卫生器具给水当量平均出流概率； Ngi —— 相应支管的卫生器具给水当量总数。
当前我国使用的设计秒流量计算公式
某住宅楼共32户，每户卫生间内设冲洗水 箱坐式大便器一个，洗脸盆、淋浴器各1个， 厨房内有洗涤盆1个，阳台上有洗衣机用水嘴1 个。试求该住宅楼引入管中的设计秒流量。
水表水头损失值应满足表2.4.5的规定，否则应 放大水表的口径。
水表水头损失允许值（kPa）
表型
正常用水时
旋翼式 螺翼式
H H1 H2 H3 H4
2.2 给水系统所需水量
建筑内给水包括生活、生产和消防用水三部分。 1. 生产用水 生产用水量比较均匀，可按单位产品或单 位时间耗水量进行计算。 2. 消防用水 消防用水量与建筑物的性质、规模、耐火 等级等因素有关。 3.生活用水 生活用水量受气候条件、生活习惯、卫生 设备完善程度及水价等多种因素的影响而有较大幅度 的变化，可根据国家制定的用水定额进行估算。

《建筑给排水》第2章 水量水压增压贮水设备

《建筑给排水》第2章 水量水压增压贮水设备

最高日用水量
用水单位数， 人或床位数
最高日用水 量，L/d
最大时用水量
最大小时用 水量，L/h
最高日用水定额 L/人·d 或 L/床·d
见P31表2-2、2-3
时变化系数
每日(或最大班) 使用时间，h
2-3 增压和贮水设备
一、增压设备 水泵 气压给水设备
二、贮水设备 贮水池 吸水井 水箱
n 泵扬程浪费 △H
Q1
Q设计
Q
4、水泵装置的运行方式
水泵
（2）变速运行方式
水泵转速 n 随机调整。目前建筑给水排水系统多采用 变频调速运行方式（变频调速器）。
变频调速原理：根据叶轮相似定律，在不同转速下运 行的同一台水泵，有如下规律：
式中：
n1、n2：不同转速 Q1、Q2：不同转速下流量 H1、H2：不同转速下扬程 N1、N2：不同转速下功率
一、水泵
1、水泵的分类
参考图片：S单级双吸卧式泵、DG多级卧式泵； DL多级立式泵
2、水泵抽吸方式
直接抽升
1）充分利用市政管网压力； 2）不需建水池，减少基建投资和水池所占面积； 3）减少水质受到污染的机会； 4）有可能因回流而污染城市生活饮用水； 5）造成室外管网局部水压下降，影响附近用户用水。
2-2 给水系统所需水量
建筑内给水包括生活、生产和消防用水三部分。 生活用水量不均匀，可根据用水定额、小时变化系 数和用水单位数来确定。（P31，表2-2、2-3） 生产用水量较为均匀，可按消耗的单位产品用水量 计算，或按单位时间内消耗在生产设备上的用水量计算。 消防用水量大而集中，按规定根据同时开启消防灭 火设备用水量之和计算。
间接抽升
1）水泵的能量消耗要比直接抽升方式大； 2）需建贮水池，增加基建费用； 3）水池贮水其水质易受污染。

第二章给水系统

第二章给水系统

d.分类： 铸造方法不同: 砂型离心铸铁管、连续铸铁管
管材类型
塑料管 铸铁管 钢管
其他管 材
钢管有焊接钢管、无缝钢管。焊接 钢管分为镀锌钢管和不镀锌钢管。
钢管的特点
优点：强度高，承受流体压力大，抗 震性能好，长度大，加工方便。 缺点：抗腐蚀性差，易影响水质。
焊接钢管
焊接钢管理论重量表
室内给水系统常用管材
总目录
本章总目录
塑料管
a.特点： 耐腐蚀，不燃烧，无味，质轻而坚，表面光滑， 易安装 b.表示方法:用公称外径×壁厚表示，符号为“de×e”，
单位均为mm（常见规格见表1-6 ） c.常见类型：
（1）给水硬聚氯乙烯管（PVC-U） （2）给水高密度聚乙烯管（HDPE） d.使用范围：广泛用于室内给排水管段。
在95℃下可以长期使用， 最高使用温度可达110℃， 耐环境应力开裂性，材质 轻、柔韧、抗冲击性好， 可以用于冷热水系统
铸铁管
无缝钢管
优质碳素钢或合金钢制成有热、冷轧（拔） 之分。管径超过75mm时，用热轧管，管径小于 75mm用冷拔（轧）管。
无缝钢管同一外径有多种壁厚，承受的压力 范围较大。
钢塑复合管由普通镀锌钢管和管件以及ABS、PVC、 PE等工程塑料管道复合而成，兼镀锌钢管和普通塑料 管的优点。
适用场所：
高层建筑下部供水 压力过大，室内用水不 均匀.
各分区最低点的静 水压力不宜大于 0.35MPa.
2.3常用管材、附件和水表
管径表示
焊接钢管 复合管
塑料管
无缝钢管 铜管
公称直径
外径DE
外径X壁厚
DN
公称直径DN DX（XX）
常用管材、附件和水表 1.3.1 常用管材、附件

第2章给水设计与计算

第2章给水设计与计算

85～140
北京、天津、河北、山东、河 南、 山西、陕西、宁夏、甘肃
120～180
上海、江苏、浙江、福建、江西、 湖北、湖南、安徽
150～220 广西、广东、海南
100～140 重庆、四川、贵州、云南
75～125
新疆、西藏、青海
12
环境与市政工程学院
3.室内用水定额类型
⑴住宅定额 P31页表2-2 ⑵公共建筑旅馆， P31-33页表2-3 ⑶工业企业生活用水， P33页表2-4 ⑷其他用水定额 见规范
d 4Q 4.2mm
v
2.浴盆的额定流量是0.2L/s，洗脸盆的额定流量是0.15L/s
20
环境与市政工程学院
2.卫生器具有一个使用频率
⑴一个建筑物内同种卫生器具有一个同时使用的频率，b1 ⑵一个卫生间内不同种卫生器具也有一个同时使用的频率，b2 ⑶卫生器具的出流量有一个从小到大、再从大到小的变化过程，
Qd q m /1000 ⑵最大时用水量 最高日用水量×时变化系数/用水时间（m3/h）
Qh Qd Kh / T
17
环境与市政工程学院
2.需计算的用水量（小区）
⑴居民生活用水量 ⑵小区公共建筑生活用水量 ⑶绿化用水量 ⑷公用游泳池 水上游乐池 水景用水量 ⑸浇洒道路广场用水量 ⑹公用设施水量 ⑺漏失与未预见水量
4
环境与市政工程学院
四、住宅所需压力估算
1.条件：层高＜3.5米的建筑
2.作用：设计之前估算
3.方法（P28， P12）
⑴ H=0.04(n+1) MPa n＞1
⑵ H=0.1
MPa n =1
5
环境与市政工程学院
§2～2 所需用水量
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适用场所： 室外给水管网水
压低于或经常不能满 足建筑内部给水管网 所需水压，且室内用 水不均匀时采用。
水箱
水池
水泵
设水泵给水方式（A）
特点： 系统简单，供水
可靠，无高位水箱， 但耗能多。
适用场所： 水压经常不足，
用水较均匀，且不允 许直接从管网抽水时 采用。
水池
水泵
设水泵给水方式（B）
特点： 系统简单，供水
优缺点：简单，明装便于安 装维修，与上行下给式布置 相比为最高层配水点流出水 头较低，埋地管道检修不便。
总目录
本章总目录
第2章 建筑内部给水工程
2.4 给水管道布置和敷设
2.4.2 管网布置形式
总目录
本章总目录
中分式 特征及使用范围：
水平干管敷设在中间技术层或中间吊顶内，向上 下两个方向供水。屋顶用作茶座、舞厅或设有中间技 术层的高层建筑多采用。
2.5 水质防护
总目录
第2章 建筑内部给水工程
2.1 建筑给水排水工程知识结构图
水景及 游泳池
高层建筑 给排水
建筑中 水系统
生活给水
居住小区 给排水
建筑给 排水工程
室内给 水工程
生产给水
热水供 应系统
雨水排 水系统
室内排 水工程
消防给水
第2章 建筑内部给水工程
2.2 给水系统的分类和组成
2.2.1 给水系统的分类
水处理设备
室外排 水管网
第2章 建筑内部给水工程
2.4 给水管道布置和敷设
总目录
本章总目录
2.4.1 给水管道布置和敷设的基本要求
1. 确保良好的水力条件，力求经济合理
管道尽可能和墙、梁、柱平行，力求管路最短。干管应该布 置在用水量大的配水点附近。
对不允许间断供水的建筑，应从室外环网不同管段设两条 或两条以上引入管，具体方式见下图：
分区给水方式
特点：
水
可以充分利用外
箱
网压力，供水安全，
但投资较大，维护复
杂。
适用场所： 供水压力只能满
足建筑下层供水要求 时采用。
室外给水管水压线 水池
水表
泄水管
分质给水方式
特点： 根据不同用途所
需的不同水质，设置 独立的给水系统的建 筑供水 。
饮用水
杂用水
给水系统 给水系统
室外给 水管网
适用场所： 小区中水回用等。
2.2 给水系统的分类和组成
2.2.2 给水系统组成
总目录
本章总目录
▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网
▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备
包括各类卫生器具和用水设备的配水龙头和生产、消防等用水设备等。
单把立式菜盆龙头
面盆单把龙头
第2章 建筑内部给水工程
2.3 给水方式
2.3.1 给水方式的类型
总目录
本章总目录
▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网
计量设备包括：
▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备
水表
流量计
压力计
第2章 建筑内部给水工程
2.2 给水系统的分类和组成
2.2.2 给水系统组成
总目录
本章总目录
▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网
▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备
3. 满足生产和使用安全 给水管的布置不能妨碍生产操作、交通运输和
建筑物的使用。
第2章 建筑内部给水工程
2.4 给水管道布置和敷设
总目录
本章总目录
2.4.1 给水管道布置和敷设的基本要求
4. 保证水质不被污染或不影响使用 生活给水引入管与生活排水排出管管外壁的水
平净距不能少于一米，要采取防冻、防露措施。
泄水管
设水箱给水方式（B）
特点： 系统简单，投资
省，可充分利用外网 水压，但是水箱容易 二次污染；水箱容积 的确定要慎重。
适用场所： 室外给水管网供
水水压偏高或不稳定 时采用。
水箱 水平干管
泄水管
设水泵和水箱给水方式
特点： 水泵能及时向水
箱供水，可缩小水箱 的容积。供水可靠， 投资较大，安装和维 修都比较复杂。
总目录
本章总目录
▪ 引入管 ▪ 计量设备 ▪ 建筑给水管网
▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备
增压和贮水设备的作用： 当室外给水管网的水压、水量不足，
或为了保证建筑物内部供水的稳定性、安 全性，应根据要求设置水泵、气压给水设 备、水箱等增压、贮水设备。
查看增压、贮水 设备图片
第2章 建筑内部给水工程
1. 采用耐腐蚀材料的管道、水箱和气压水罐 2. 采用除氧措施，减少水体的溶解氧 3. 采用水质稳定处理方法
第2章 建筑内部给水工程
2.5 水质防护
2.5.2 防止水体滞留变质
总目录
本章总目录
如果管网末端的水停留时间过长；水箱、水池 容积过大或有死水区；消防和生活、生产给水管道 共用；在这些情况下都会引起由于水停留时间过长 而导致水质恶化的情况发生。对此采取的措施如下：
第2章 建筑内部给水工程
2.1 建筑给水排水工程知识结构图 2.2 给水系统的分类和组成
2.2.1 给水系统的分类 2.2.2 给水系统组成
2.3 给水方式
2.3.1 给水方式的类型 2.3.2 给水方式方案的确定
2.4 给水管道的布置与敷设
2.4.1 给水管道布置和敷设的基本要求 2.4.2 管网布置形式
2.2.1 给水系统的分类
总目录
本章总目录
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 共用给 水系统
消防给水系统 消防给水系统供民用建筑、公共建筑、
以及工业企业建筑中的各种消防设备的用水。 一般高层住宅、大型公共建筑、车间都需要 设消防供水系统。
消防给水系统可以划分为：消火栓给水 系统、自动喷水灭火系统、水喷雾灭火系统。
消防给水要求
▪ 要保证充足的水量、水压。 ▪ 对水质要求不高。
第2章 建筑内部给水工程
2.2 给水系统的分类和组成
2.2.1 给水系统的分类
总目录
本章总目录
建筑内部给水系统 按照用途可分为：
生活给 水系统 生产给 水系统 消防给 水系统 共用给 水系统
共用给水系统 以上三种给水系统，可以单独设置，也
可靠，无高位水箱， 但耗能较多。为了充 分利用室外管网压力 ，节省电能，当水泵 与室外管网直接连接 时，应设旁通管。
水泵
适用场所： 室外给水管网的
水压经常不足时采用
气压给水方式
特点：
供水可靠，无高
位水箱，但水泵效率
气
低、耗能多。
压 水
罐
适用场所： 外网水压不能满
足所需水压，用水不 均匀，且不宜设水箱 时采用。
优缺点：与下行上给式布置 相比，最高层配水点流出水 头稍高，安装在吊顶内的配 水干管可能漏水或结露损坏 吊顶和墙面。
总目录
本章总目录
第2章 建筑内部给水工程
2.4 给水管道布置和敷设
2.4.2 管网布置形式
下行上给式
特征及使用范围：水平配水 管敷设在低层（明装、暗装 或沟敷）或地下室顶棚下。 居住建筑、公共建筑和工业 建筑，在用外网水压直接供 水时多采用这种方式。
可以联合共用，根据建筑内部用水所需要的 水质、水压、水量等情况，以及室外供水系 统情况，通过技术、经济、安全等方面的综 合分析，可以组成不同的共用系统。
例如：生活和生产共用给水系统；生活 和消防共用给水系统；生产和消防共用给水 系统；生活、生产和消防共用给水系统。
第2章 建筑内部给水工程
2.2 给水系统的分类和组成
适用场所： 水量、水压在一
天内均能满足用水要 求的用水场 所。
立管
水平干管 泄水管
设水箱给水方式（A）
特点： 水箱进水管和出
水管共用一根立管供 水可靠，系统简单， 投资省，可充分利用 外网水压。缺点是水 箱水用尽后，用水器 具水压会受外网压力 影响。
适用场所： 供水水压、水量
周期性不足时采用。
水 箱
总目录
本章总目录
给水方式：指建筑内部给水系统的供水方案。
直接给水 方式
设水泵 给水方式
气压给水 方式
分质给水 方式
分区给水 方式
设水泵 和水箱给水
方式
设水箱 给水方式
（A）
设水箱 给水方式
（B）
给水方式的基本类型
直接给水方式
特点： 系统简单，投资
省，可充分利用外网 水压。但是一旦外网 停水，室内立即断水 。
2.2.2 给水系统组成
总目录
本章总目录
▪ 引入管 ▪ 计量设备 ▪ 给水管网
▪ 给水附件 ▪ 增压、贮水设备 ▪ 配水装置和用水设备
引入管的定义：
引入管也称入户管，是一
室 外
立
个与室外供水管网连接的总进 给 水表
管
水管。
水
管
引入管
网
第2章 建筑内部给水工程
2.2 给水系统的分类和组成
2.2.2 给水系统组成
5. 保护管道不受损害 给水管道应避免布置在重物下面，不能穿越生
产设备的基础。保护措施有：软性接头法、丝扣弯 头法、活动支架法。
第2章 建筑内部给水工程
2.4 给水管道布置和敷设
总目录
本章总目录
2.4.1 给水管道布置和敷设的基本要求
6. 管道的明装与暗装 明装安装维修方便，但不美观；暗装施工复杂、
优缺点： 任何管道发生事故时，可用阀门关闭事故管段而
