高层建筑铝合金门窗的防雷接地施工摘要：随着社会经济和城市化进程的快速发展，高层建筑物的数量越来越多，因雷击引起火灾、爆炸和人员伤亡的事故时有发生，铝合金是良导电体，如果防雷措施不当，会遭受雷电的破坏，引发建筑物火灾、爆炸、设备损坏、人员伤亡。

因此必须高度重视雷电保护工作，按照防雷设计原理，确保高层建筑幕墙、铝合金门窗的防雷设计方案符合规范。

文章就高层建筑外墙铝合金门窗的防雷接地方式进行了探讨。

关键词：高层建筑；铝合金；防雷接地处理如今存在部分施工单位未严格按照防雷技术规范和防雷施工工艺要求进行施工，施工质量达不到要求，如铜编织导线总截面不够、连接件尺寸不足、门窗框上连接点不足，以及松动、漏装、未打磨接触面等造成很多后患，优化防雷设计方案，必须采取有效的保护措施，确保其本体安全并使其成为避雷设施，起到保护建筑物、设备、人员安全，目前，铝门窗防雷接地技术是建筑物防止侧击雷袭击的最简单，最有效的方法之一。

一、防雷接地处理的确定在防雷设计阶段首先应该根据当地实际及建筑物的具体情况正确计算出年平均雷击次数，《建筑物防雷设计规范》（gb 50057-94）（2000版）对建筑物防雷类别的划分确定建筑物的防雷类别，正确判定建筑物的防雷类别非常重要，部分施工单位不能正确判定建筑物的防雷类别，造成材料的浪费及成本的增加，导致了重大的危害。

只有位于滚球半径以上的铝合金门窗框才需要做防雷接地处理。

高层建筑物是属第二类防雷建筑物。

第三类防雷建筑物或者不需考虑防雷。

住宅、办公楼等一般性民用建筑物，知道建筑属于哪类建筑再按安全、合理、经济的原则，对不同雷害进行相应的保护设计。

二、铝合金门窗防雷接地施工原理高层建筑物电场强度比一般建筑物大得多，且离放电云层近，更易受到雷击。

当建筑物防雷装置遭受雷电时，强大的雷电流通过引下线和接地装置泄入大地，会在相邻的金属物和导线包括电源线、信号线上感应过电压，使电子设备受到干扰，数据丢失，甚至引起元器件击穿，电路板烧毁，使系统瘫痪。

铝合金门窗工程防雷接地技术及规范铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-2010中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求:第一类防雷建筑物高于30m时，30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于60m时，60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。

一、总则之阳早格格创做
原工程属于第三类防雷、为防止侧打雷，从大天60m 启初，没有超出6m树坐均压环.均压环取该层中墙上的所有金属门窗、构件、引下线连交，均压环利用圈梁内主筋通少（焊交、绑扎）产死.
两、动工准备大概条件
1、协同土修动工进度正在圈梁钢筋绑扎时预留25×4镀锌扁钢大概者Φ10圆钢；
2、连交导体宜暗敷，并应正在门窗框定位后，墙里化妆层战抹灰层动工之前举止；
3、Φ10的圆钢取钢筋大概门窗金属构件焊交少度没有小于60mm，25×4镀锌扁钢取预埋件的焊交少度没有小于50mm；
4、简直连交干法睹底下干法详图；
三、各构件连交干法
四、仄安文化动工
1、动工人员加进现场均要举止仄安培养，宽肃实止仄安规定造度及支配规程，竖坐坚韧"仄安第一、防止为主"的思维；
2、动工人员加进动工现场必须戴佳仄安帽；
3、动工现场宽禁吸烟，宽禁酒后做业，施处事业中粗神集
结，宽禁挨闹；
4、正在钢筋上止走时应注意足下没有要踏空；
5、现场用电气焊必须启具用火证，并设博人瞅管，防止爆收火灾；正在干润环境电焊做业时要垫防潮绝缘板；
6、做业下度距大天超出2米时，必须佩戴仄安戴.仄安戴绑扎牢固坚韧，下挂矮用；。

高层建筑铝合金门窗的防雷接地施工铝门窗自问世以来．由于其体轻、耐蚀等特点受到消费者的青睐，同时较之塑钢门窗在抗风压强度和水密性能、采光性能、防火性能、抗老化功能以及变形与膨胀方面亦有其优势，特别是在防雷和静电问题上更具优势。

铝合金是良导电体，将其做建筑外围护结构时。

采取有效的接地措施，可以作为避雷设施。

并可防止静电现象产生。

本文拟就高层建筑外墙铝合金门窗的防雷接地方式进行探讨。

1 建筑物防雷类别及铝合金门窗需做防雷接地处理的确定1.1 平均年雷击次数雷云对地放电的频繁程度可用地面落雷密度r (次/km^2·d)表示，它与年平均雷电日Td(d/年)有关。

Td值可查年平均雷电日数分布图及从有关气象资料中获取，r与Td之间的关系可用经验公式近似计算：r=O.024Td^0.3 。

当建筑物上各部位高低不平时．应沿其周边逐点算出最大扩展宽度，其等值受雷面积应根据每点最大扩展宽度外端的连线所包围的面积来计算。

1.2 高层建筑物的防雷类别按强制性国家标准《建筑物防雷设计规范》(GB50057-1994)(2000年修订版)第2.0.3条和第2.0.4条，确定高层建筑物是属第二类防雷建筑物、第三类防雷建筑物或者不需考虑防雷。

住宅、办公楼等一般性民用建筑物，当其预计雷击次数大于O.3次/年时属于第二类防雷建筑物；当其预计雷击次数等于或小于O.3次/年，且大于或等于O.06次/年时属于第三类防雷建筑物。

1.3 铝合金门窗需做防雷接地处理的确定铝合金门窗框架等较大的金属物，如果距离地面等于滚球半径及以上时，应将其与防雷装置连接。

滚球法是以为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。

高层建筑物的滚球半径见表1。

2 铝合金门窗防雷接地施工铝合金门窗的防雷接地施工是高层建筑防雷工程中的重要组成部分。

塑钢门窗的防雷连接文章摘要:为避免侧击雷危害，建筑物防雷设计规范中要求必须将金属门窗与防雷裴置相连。

塑钢门窗作为一种新型建筑材料，已在现代化建筑物中广泛使用，有关塑钢门窗与防雷装置的连接，本文提出两种方法。

(共1页)文章关键词:建筑物防雷设计规范塑钢门窗连接金属门窗建筑材料防雷装置侧击雷现代化极的方法，增大接地体与土壤的接触面积，使电流对大地的泄放更加顺畅。

以达到降低接地电阻的目的。

此外，充分利用周围现有建(构)筑物等设施的接地装置并与此接地装置进行电气连接，使彼此的接地装置共享，能够使接地电阻共同降低。

2置换土壤法当本地的土壤电阻率较高时，寻找土壤电阻率较低的土壤如粘土、黑土等，置换接地体周围土壤电阻率较高的土壤，可使接地电阻减小。

3接地极深埋法在施工设备允许的情况下，对地层深处的土壤电阻率进行测定，当地层深处的土壤电阻率较低时，可以深埋接地极。

这种方法对含沙土壤最为有效，因为在含沙土壤中，含沙层一般都在地表层，随着深度的增加，土壤含水量增大，土壤电阻率会逐渐减小。

4化学处理法即在接地体周围用煤渣、木炭、炭黑、食盐等化学物质和土混合后填入夯实，可以降低周围土壤电阻率。

采用哪一种化学物质来改善土壤电阻率，要进行货源和价格分析后决定。

我们通常采用食盐，因为其货源充足，价格便宜，且本身就是一种较好的导电介质和具有返潮功能。

效果也比较显著。

5长效化学降阻剂法在近年的接地装置施工中，由于长效降阻剂具有物理性能稳定，使用后接地电阻逐年下降。

然后趋于平稳，对环境无污染，不受季节和降雨量的影响、对金属无腐蚀且长效、施工方便等特点而被广泛应用，除了其价格较高、施工工艺严格外，不失为一种降低接地电阻的较佳方案。

6充分利用水工建筑物金属部分作为自然接地体当周围有水工建筑物时，可以在其钢筋混凝士结构物内绑扎的钢筋网中，选择一些纵横交叉点加以焊接，并与接地网连接。

当水工建筑物作为自然接地体不能满足要求或利用水工建筑物作为自然接地体有困难时，可以在近水中敷设外引接地装置，外引接地装置一般采用40×4mill的镀锌扁钢焊成方形或矩形网状，为减少屏蔽作用，扁钢间的距离一般为10～15m，网格的大小可根据水的电阻率和接地电阻的要求确定。

谈高层金属门窗的防雷接地施工摘要：日前，高层住宅门窗材质多为铝合金，为达到防水要求，窗框的制作并不是采用焊接的方法，而是用种叫做钢辅二通的塑料接头，窗框的四条边是互相独立的，从电气连通的角度来说，并没有形成个很好的电气连接环形回路，有遭受雷击的可能性。

关键词：高层；金属门窗；防雷接地；施工感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。

目前，铝合金门窗及其它金属门窗在各类建筑物中已经得到广泛的应用。

随着建筑群的不断扩大，高层建筑越来越多，在高层建筑物建设过程中，侧击雷对建筑物的危害程度越来越高，人们的思想重视程度已大大增强。

一、雷击介绍(1)直接雷击(包括直击雷、侧击雷)：在活动区域内，雷电直接通过人体、建筑物、设备等对地放电产生的电击现象。

(2)间接雷击：即感应雷。

所谓间接雷击主要是直接霄辐射脉冲的电磁场效应和通过导体的雷电流，如以霄电波侵入、雷电反击等形式侵入建筑物内导致建筑物、设备损坏或人身伤1：的电昔现象。

直接雷击的防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。

直接雷击的防护主要采用避雷针、带、环、引下线、均压环、等电位、接地体均压环是高层建筑物为防侧卉需而设计的环绕建筑物周边的水平避雷带。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

锚门窗t程防雷接地主要就是防侧击雷。

土建预留等电位连接体引出方式有两种：处露式和内置式。

处露式是采用圆钢作为避雷引下线与均压环焊接，预留金属连接片与金属门窗防雷引下线连接完成接地：内置式在门窗预留洞口处墙体预埋钢件，该预埋钢件与均压环焊接，金属门窗框防雷接地引线与该预埋件焊接。

金属门窗防雷接地引线位置、数量确定后应考虑其材料及规格。

金属门窗防雷接地引线与土建预留等电位连接方式最好采用不锈钢螺栓紧同并加防松装置弹簧垫片。

工 程 名 称 河南省亿隆房地产开发有限公司欧四南区住宅项目交底日期 2016年10月27日 施工单位 河南省绿筑建设工程有限公司分项工程名称防雷接地工程交底提要 金属门窗等电位联结交底内容：审核人 交底人 接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、 当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、总则本工程属于第三类防雷、为防止侧击雷，从地面60m 开始，不超过6m 设置均压环。

均压环与该层外墙上的所有金属门窗、构件、引下线连接，均压环利用圈梁内主筋通长（焊接、绑扎）形成。

二、施工准备或条件1、配合土建施工进度在圈梁钢筋绑扎时预留25×4镀锌扁钢或者Φ10圆钢；2、连接导体宜暗敷，并应在门窗框定位后，墙面装饰层和抹灰层施工之前进行；3、Φ10的圆钢与钢筋或门窗金属构件焊接长度不小于60mm ，25×4镀锌扁钢与预埋件的焊接长度不小于50mm ；4、具体连接做法见下面做法详图； 三、各构件连接做法图1.搭接板做法工程名称河南省亿隆房地产开发有限公司欧四南区住宅项目交底日期2016年10月27日施工单位河南省绿筑建设工程有限公司分项工程名称防雷接地工程交底提要金属门窗等电位联结交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图2.金属门连接做法工 程 名 称 河南省亿隆房地产开发有限公司欧四南区住宅项目交底日期 2016年10月27日 施工单位 河南省绿筑建设工程有限公司分项工程名称防雷接地工程交底提要 金属门窗等电位联结交底内容：审核人 交底人 接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、 当作分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

门窗安装需要做防雷接地依据规范要求，金属外门窗必须做接地，民用建筑电气设计规范JGJ16—2008：11.3第二类防雷建筑物的防雷措施11.3.3当建筑物高度超过45m时，应采取下列防侧击措施：3．应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

11.4第三类防雷建筑物的防雷措施11.4.3当建筑物高度超过60m时，应采取下列防侧击措施：2．应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

高层建筑物门窗的防雷接地技术是高层建筑物防止侧击雷侵袭的有效方法之一。

钢窗或铝合金门窗的防雷接地技术措施较为容易实现。

目前,随着新技术的发展,新型的建筑材料—塑钢门窗在各类建筑物中已经得到广泛应用。

在图纸审核和防雷工程的设计、施工中,高层建筑物塑钢门窗防止侧击雷侵袭的防雷接地技术措施及施工工艺方法。

塑钢门窗防雷接地设计、施工方案塑钢门窗是一种新型的建筑材料,外部为非金属绝缘塑料,内部龙骨骨架为金属材料。

其防雷接地技术重点解决的问题是在不影响其整体美观的前提条件下,怎样与土建主体防雷系统均压环等作等电位连接。

高层建筑门窗的土建预留等电位连接体引出方式常有两种:内置式和外露式。

对于铝合金门窗而言,其窗、门框架的引下线与预留等电位体可靠焊接即可;而对于塑钢门窗则无法采用焊接技术,而且其独立门窗框拼装成整体门窗之后,各个框架之间并没有可靠电气连接。

一般塑钢窗的钢衬被塑钢包含，无法接地，但是使用的铁件或者固定用的膨胀螺栓可考虑接地。

施工方案编制依据：1本工程建施、结施、电施设计图2《防雷与接地安装》D501-1~43《建筑电气工程施工质量验收规范》GB50303-20024《建筑施工手册》5《建筑工程安全生产管理条例》施工工艺流程：基础接地极焊接→引下线、均压环焊接→屋面避雷带焊接→等电位联结→金属外窗、金属栏杆等电位联结接地施工→接地测试井施工→接地电阻测试各种接地系统共用接地网，采用TN-S系统，设计要求接地电阻不大于1欧姆。

铝合金门窗工程防雷接地技术及检测:关键词为金属门窗工程防雷施工提供借本文论述铝门窗工程防雷接地技术及检测方法，铝门窗及其它鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，在高层建筑物建设过程中人们往往金属门窗在各类建筑物中已经得到广泛应用。

却忽视侧击雷对只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一建筑物的危害。

我们在广州市政府机关安居工程中进行了大胆实践，取得了较理想的效果。

关于雷的概述1.大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生一种雷是小水滴带负电，风吹积;水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中有时在云层与‘层之当带电板块积聚异性电荷到一定程度就发生放电现象。

聚，常间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通很大，热效应和害为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危分室内过电压，屋顶对地电位差过大时引起火花机械力效应使建筑物着火和击毁;受雷易及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面:击的部位如电梯机房、屋顶装饰造形等物。

国家标准对铝门窗防雷措施的规定2.中规定，建筑物根据使用性质，发生防雷设计规范》GB50057-94《建筑物建筑物根据其重要性除应采取防雷电事故的可能性和后果，按防雷要求分三类。

铝门窗工程防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

30m 雷建筑物高于30m时，雷接地主要就是防侧击雷规范要求 :第一类防类防及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二门窗等较大金属物与防雷装置及以上外墙上的栏杆、时，45。

雷建筑物高于45m及以卜外墙上的栏杆、门窗等较 60m雷建筑物高于60m时，连接。

第三类防大的金属物与防雷装置连接。

铝门窗工程防雷设计3.根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等3.1 级或按设计院图纸要求确定。

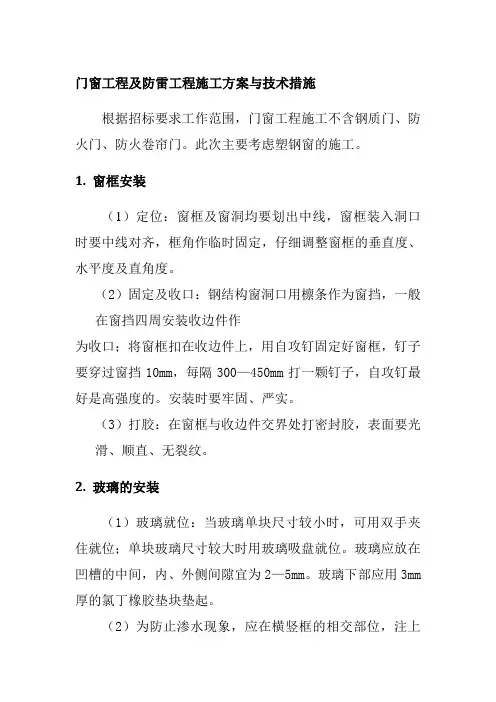

门窗工程及防雷工程施工方案与技术措施根据招标要求工作范围，门窗工程施工不含钢质门、防火门、防火卷帘门。

此次主要考虑塑钢窗的施工。

1.窗框安装（1）定位：窗框及窗洞均要划出中线，窗框装入洞口时要中线对齐，框角作临时固定，仔细调整窗框的垂直度、水平度及直角度。

（2）固定及收口：钢结构窗洞口用檩条作为窗挡，一般在窗挡四周安装收边件作为收口；将窗框扣在收边件上，用自攻钉固定好窗框，钉子要穿过窗挡10mm，每隔300—450mm打一颗钉子，自攻钉最好是高强度的。

安装时要牢固、严实。

（3）打胶：在窗框与收边件交界处打密封胶，表面要光滑、顺直、无裂纹。

2.玻璃的安装（1）玻璃就位：当玻璃单块尺寸较小时，可用双手夹住就位；单块玻璃尺寸较大时用玻璃吸盘就位。

玻璃应放在凹槽的中间，内、外侧间隙宜为2—5mm。

玻璃下部应用3mm 厚的氯丁橡胶垫块垫起。

（2）为防止渗水现象，应在横竖框的相交部位，注上防水密封胶。

注胶时，框的表面务必清理干净，否则会影响胶的密封性能，有些外露室外钻直径2mm的小孔，一旦有水渗入框内，可通过这个小孔排出。

玻璃就位后，应及时用胶条固定。

（3）大块玻璃安装注意事项：①裁划大块玻璃时，人站在地上无法裁划，因而有时需脱鞋站在玻璃上裁划，裁划前必须在工作台上垫绒布，使玻璃受压均匀，裁划后双手握紧玻璃，同时向下扳脱，不得粗心大意而造成整块玻璃破裂。

②对大块玻璃来说，玻璃与框架的结合处留缝非常重要，不可忽视，否则在受热变化时，玻璃将会开裂。

③安装大块玻璃时，应用玻璃吸盘吸住玻璃，然后手握吸盘器把玻璃提起来安装。

根据玻璃大小，可同时由两人或几个人使用吸盘来一齐抬玻璃。

④单块玻璃面积≥1.5m2时必须采用安全玻璃。

一、防雷工程利用金属屋面板作为防雷接闪器，利用各个独基、承台与基础梁内钢筋作为接地装置；利用所有钢柱作为引下线，利用地面内钢筋作为均压网。

所有基础内的钢筋、钢柱、屋顶接闪网等连接成可靠的电气路。

所有梁、承台内两根≥φ16通长主筋焊接连通，钢柱上下可靠电气联通。

门窗接地防侧雷连接安装
1、按设计要求门窗需做防侧雷接地连接，因现场巡查找不到原有接地点，现场只有防雷引下线测试点13 处，利用为门窗接地极焊接连接与地下新做的镀锌扁钢40*4（埋地0.8M、距建筑物5M），沿建筑物四周围一圈焊接连通，作为门窗接地极，沿建筑物四周围地下新做的镀锌扁钢40*4（埋地0.8M、距建筑物5M），焊接引至建筑物外墙立面采用镀锌扁钢40*4沿结构柱及砖墙引上，与屋面防雷带焊接连通，与每层就近门窗连接作为门窗防侧雷接地，门窗与镀锌扁钢连接采用铜编织带连接。

（见附图）。

2、施工做法，从原有测试点采用镀锌扁钢40*4焊接引至埋地处，连接引上线镀锌扁钢40*4（采用固定钉和植筋胶与结构柱及外墙面粘接）至屋面与防雷带焊接，与每层就近门窗连接，门窗接地与镀锌扁钢引上线支线连接做法，采用铜编织带连接，。

铝合金门窗防雷接地新工艺目前，铝合金门窗在各类建筑物中已经得到广泛的应用，铝门窗防雷接地技术是建筑物防止侧击雷袭击的最简单，最有效的方法之一。

往常铝合金门窗与均压环作等电位连接时，多采用圆钢或扁钢作为连接导体，但是这种方法施工难度大，效果也较差。

这次我们在广州市政府机关安居工程（芳村花园）中采用了一种新的工艺方法，取得了较理想的效果。

铝合金门窗防雷接地施工方案 铝合金门窗防雷接地技术重点解决的问题是窗框如何合理、牢固、科学地与土建主体防雷系统均压环作等电位连接，使其测试接地电阻在设计值范围内。

土建预留等电位连接体引出方式常有两种：处露式和内置式。

两种方式都要求铝合金门窗框防雷引线与预留等电位体焊接，但焊接方法在实际施工中存在以下缺点： 铝合金门窗框安装班组多且分散；要求精度高，与土建配合工序多且相互影响；焊工少进度慢，焊工多进度快但安装成本高。

电焊时对铝材氧化膜有损害，不易保护。

由于土建预留门窗洞口和预留等电位体存在尺寸位置上的误差，焊接后钢筋无法隐藏于批荡层内，影响窗台施工。

为克服以上缺点我们采用了一种新工艺，将圆钢或扁钢改用纯铜电缆线，两端加装铜接线鼻子做防雷引线，不用焊接而用螺栓连接。

这样做，施工方便灵活，可长可短，材质柔软，易于隐藏，抗老化、耐腐蚀、寿命长。

铝合金门窗防雷接地施工过程 纯铜电缆线；接线鼻子：BV16mm纯铜预留φ6螺栓孔；紧固件：M6×15不锈钢螺栓；防松器：M7不锈钢弹簧垫圈；导电膏：国产优质电工用导电。

（2）铝合金门窗防雷引线安装工艺要求。

①门窗框组装时，榫接处不允许涂刷防锈油漆和防水胶。

铆固前料面接触良好，铆固后涂刷防水胶。

②按加工图纸在相应位置钻孔，并打磨掉孔周围氧化膜层、涂料层、防锈油漆等绝缘层。

电接线鼻子涂抹导电膏后与门窗框全面积接触，不锈钢螺栓紧固两面，加弹簧垫圈防松。

③孔径适中，紧固螺栓与孔壁接触良好，螺栓位置准确。

尽量不采用铝合金抽芯铆钉紧固。

铝合金门窗工程防雷接地技术及检测摘要:关键词:本文论述铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷。

目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。

在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。

铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一。

1.关于雷的概述雷是一种大气中放电现象。

大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚，当带电板块积聚异性电荷到一定程度就发生放电现象。

有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。

雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。

建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。

天面电梯机房、屋顶装饰造形等物。

2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-94 中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

铝门窗工程防雷接地主要就是防侧击雷规范要求 :第一类防雷建筑物高于 30m 时，30。

及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于 45m 时，45。

及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。

第三类防雷建筑物高于 60。

6 时， 0。

及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。

3.铝门窗工程防雷设计3.1 根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。

高层建筑铝合金门窗的防雷接地施工作者：林力来源：《科学与财富》2013年第10期摘要：由于铝合金门窗重量较轻、耐腐蚀性较高，因此受到人们的青睐，广泛的应用在高层建筑结构工程施工中。

将铝合金门窗和床头的塑钢门窗相比较，铝合金门窗在防火、采光以及抗老化等方面有着明显的优势。

但是，由于铝合金属于良导电体，在使用的过程中很容易受到雷电和静电的影响，这不仅威胁到人们生命财产的安全，还对建筑结构的使用功能造成一定的影响。

因此，采取相应的接地措施，在高层建筑铝合金门窗的安装工程中有着十分重要的意义。

本文通过对建筑物防雷类别和铝合金门窗所需要的防雷接地处理方法进行详细的分析，讨论了铝合金门窗防雷接地的施工方法，以供同行参考。

关键词：铝合金门窗；防雷接地；施工技术在高层建筑工程施工中，铝合金门窗防雷接地施工技术作为铝合金门窗安装施工工程中重要的组成部分，在整个建筑防雷施工工程中有着十分重要的意义。

它不仅保障了人们生命财产的安全，还确保了建筑物的正常使用。

下面我们就对高层建筑铝合金门窗的防雷接地施工技术进行介绍。

一、建筑物防雷类型和铝合金门窗防雷接地处理的确定1、高层建筑结构防雷的类别我国是一个雷电灾害发生的十分频繁的国家，根据相关数据统计，在我国平均每年在因雷电灾害直接丧生的人数就到达1000人以上，对人们带来的间接经济损失高达20亿人民币左右，因此在建筑工程施工中，对其建筑物进行一定的防雷接地处理有着十分重要的作用。

目前，我国为了减少雷电灾害对建筑结构带来的影响，制定出了《建筑物防雷设计规范》，对我国建筑结构的防雷设施进行强制性的规范，并且给高层建筑结构的防雷类别进行分类。

根据我国相关的标准，人们雷电灾害发生的次数，对其高层建筑结构划分成第二类防雷建筑、第三类防雷建筑以及不考虑防雷处理这三种。

当高层建筑结构在使用过程中，每年雷电灾害发生的次数大于0.3次时，我们就将该高层建筑划分成第二类防雷建筑设施；当其雷击次数在0.3次/年到0.06次/年之间时，我们将其建筑结构划分成第三类防雷建筑物。

谈高层金属门窗的防雷接地施工摘要：日前，高层住宅门窗材质多为铝合金，为达到防水要求，窗框的制作并不是采用焊接的方法，而是用种叫做钢辅二通的塑料接头，窗框的四条边是互相独立的，从电气连通的角度来说，并没有形成个很好的电气连接环形回路，有遭受雷击的可能性。

关键词：高层；金属门窗；防雷接地；施工感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。

目前，铝合金门窗及其它金属门窗在各类建筑物中已经得到广泛的应用。

随着建筑群的不断扩大，高层建筑越来越多，在高层建筑物建设过程中，侧击雷对建筑物的危害程度越来越高，人们的思想重视程度已大大增强。

一、雷击介绍(1)直接雷击(包括直击雷、侧击雷)：在活动区域内，雷电直接通过人体、建筑物、设备等对地放电产生的电击现象。

(2)间接雷击：即感应雷。

所谓间接雷击主要是直接霄辐射脉冲的电磁场效应和通过导体的雷电流，如以霄电波侵入、雷电反击等形式侵入建筑物内导致建筑物、设备损坏或人身伤1：的电昔现象。

直接雷击的防护是保护建筑物本身不受雷电损害，以及减弱雷击时巨大的雷电流沿着建筑物泄入大地时对建筑物内部空间产生的各种影响。

直接雷击的防护主要采用避雷针、带、环、引下线、均压环、等电位、接地体均压环是高层建筑物为防侧卉需而设计的环绕建筑物周边的水平避雷带。

建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。

锚门窗t程防雷接地主要就是防侧击雷。

土建预留等电位连接体引出方式有两种：处露式和内置式。

处露式是采用圆钢作为避雷引下线与均压环焊接，预留金属连接片与金属门窗防雷引下线连接完成接地：内置式在门窗预留洞口处墙体预埋钢件，该预埋钢件与均压环焊接，金属门窗框防雷接地引线与该预埋件焊接。

金属门窗防雷接地引线位置、数量确定后应考虑其材料及规格。

金属门窗防雷接地引线与土建预留等电位连接方式最好采用不锈钢螺栓紧同并加防松装置弹簧垫片。

高层建筑铝合金门窗的防雷措施季芬琴陈益梅陈霞芳(福建省泉州市气象局防雷中心，福建泉州362000)应用科技7脯要】在高层建筑物建没过程中人们往往只注意屋面避雷带(针、网)等直击雷防护的设计与施工，却忽视．侧击雷对建筑物的危害。

高层建筑铝合金门窗防雷设计、施工就是建筑物防止侧击雷袭击的有效方法之一。

p徽】铝合金门窗；防雷；侧击雷；措施目前，随着防雷技术、法制建设、规范管理等方面的发展，因雷击引起火灾、爆炸和人体伤亡的事故已逐渐减少，但有些地区受雷灾造成的损失仍然频繁发生。

在高层建筑物建设过程中人们往往只注意屋面避雷带【针、网)等直击雷防护的设计与施工，却忽视侧击雷对建筑物的危害。

高层建筑铝合金门窗防雷设计、施工就是建筑物防止侧击雷袭击的有效方法之一。

1高层建筑防雷设计原理雷电流是一种强度极大，作用时间极短的瞬变过程，雷电流击中建筑物时，通常会产生电效应、热效应和机械力，破坏建筑物和伤害人体。

而高层或超高层建筑物使地表的电场分布发生严重的畸变，其电场强度比—般建筑物大得多，容易构成雷电发展条件，且离放电云层近，更易受到雷击。

防雷设计就是充分利用建筑物的防雷装置：接闪器(避雷针、避雷带、避雷线、避雷网等)、引下线、接地装置，把雷电流的巨大能量，通过建黝的接地系统，迅速传送到地下，从而减少和防止建筑物受雷击破坏。

2赢击雷防护措施屋面部分的直击雷防护措施，根据健筑物防雷设计规范) (2000版)第52．1条：布置接闪器时，可单独或任意组合采用滚球法、避雷网。

由于建筑物高，雷闪击中建筑物屋面周边的雷电流可能会很大，极大可能将击到建筑物屋顶周边上。

金属幕墙如果位于女儿墙外侧时就属于屋面周边，容易受到雷击。

有些高层建筑总建筑面积高达数万平米、数十万平米，但高宽比一定也较大，建筑物屋而只相对较小，加上中间又有突出的机房或水箱。

常常只在屋顶四周及水箱顶部四周明设避雷带，局部增加些避雷网以满足规范要求。

建筑物屋面面上设有小屋时，所安装的铝合金门窗是容易受到雷击的部位，门窗框必须与主体结构防雷体系连接成电气通路。

一、方案背景随着城市化进程的加快，高层建筑日益增多，建筑物高度逐渐提高，雷电灾害的风险也随之增大。

高层建筑门窗作为建筑物的重要组成部分，其防雷接地设计对于保障建筑物和人员安全至关重要。

本方案针对高层建筑铝合金门窗的防雷接地问题，提出以下专项方案。

二、防雷接地设计原则1. 符合国家标准和规范要求，确保建筑物安全可靠。

2. 综合考虑建筑物的使用功能、结构特点、地理位置等因素，制定合理的防雷接地方案。

3. 采用经济、实用、可靠的防雷接地技术。

4. 确保防雷接地系统具有足够的防护能力，满足建筑物防雷要求。

三、防雷接地设计方案1. 防雷类别划分根据《建筑物防雷设计规范》（GB50057-2010）的要求，结合本工程实际情况，将建筑物划分为第二类防雷建筑物。

2. 防雷接地系统设计（1）接地体设计1）接地体采用埋地圆钢，直径不小于φ10mm，深度不小于0.5m，间距不大于5m。

2）接地体与建筑物基础钢筋连接，确保接地体与建筑物基础钢筋形成一个闭合的接地网。

3）接地体与接地母线连接，接地母线直径不小于φ16mm。

（2）接地线设计1）接地线采用多股铜编织线，截面积不小于16mm²。

2）接地线从接地母线引出，沿建筑物外墙敷设，与每层铝合金门窗框连接。

3）接地线在每层楼板处设置接地端子，与建筑物接地系统连接。

（3）门窗防雷连接1）铝合金门窗框与接地线连接，连接点采用专用接地夹具，确保连接牢固可靠。

2）门窗框与接地线连接处进行防腐处理，防止腐蚀。

3）门窗框与接地线连接处应进行隐蔽工程验收，确保连接质量。

3. 防雷检测1）施工完成后，对防雷接地系统进行检测，确保接地电阻符合设计要求。

2）检测内容包括接地体接地电阻、接地线接地电阻、接地网接地电阻等。

3）检测方法按照《建筑物防雷检测规范》（GB/T 32937-2016）执行。

四、施工要求1. 施工单位应严格按照防雷接地设计方案进行施工，确保施工质量。

2. 施工过程中，应做好安全防护措施，确保施工人员安全。
