双代号网络计划图一、选择题1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。

A.混凝土养护工作是实工作，用实箭线表示B.虚工作不需要消耗时间，但需要消耗资源C.虚工作的不需要消耗资源，但需要消耗时间D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点2.已知下列双代号网络图，工作H的紧后工作有（C ）。

A.工作G、C、DB.工作G、CC.工作G、B、CD.工作G、B、C、A、D3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。

A.①→②→③→⑤→⑦B.①→②→③→⑤→⑦C.①→③→⑤→⑦D.①→②→③→⑥→⑦4.某工作M有A、B、C三项紧前工作，ES A=5，D A=3，ES B=4，D B=5，ES C=6，D C=1，则ES M为（B ）。

A.8B.9C.7D.65.某工作N有A、B、C三项紧后工作，LF A=10，D A=3，LS B=12，LF C=15，D C=1，则LF N为（A ）。

A.7B.0C.14D.106.某工作K的LF K=20，D K=3，ES K=10，则TF K为（D ）。

A.20B.10C.17D.77.某工作M的最早开始时间为第16天，持续时间为5天。

该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。

A.3B.6C.7D.58.有M、N两项连续工作，ES M=4，ES N=14，D M=4，LF M=30，则（A ）。

A.TF M=22，FF M=6B.TF M=26，FF M=6C.TF M=22，FF M=10D.TF M=26，FF M=109.某工作P，已知LF P=15、D P=2，有M、N、K三项紧前工作，ES M=5、D M=3，ES N=4，D N=5，ES K=6，D K=1，LF P=15，则TF P为（B ）。

A.3B.4C.5D.610.某网络计划，已知TF=8，FF=4，检查时发现M工作的持续时间延长了6天，说明M工作（B ）。

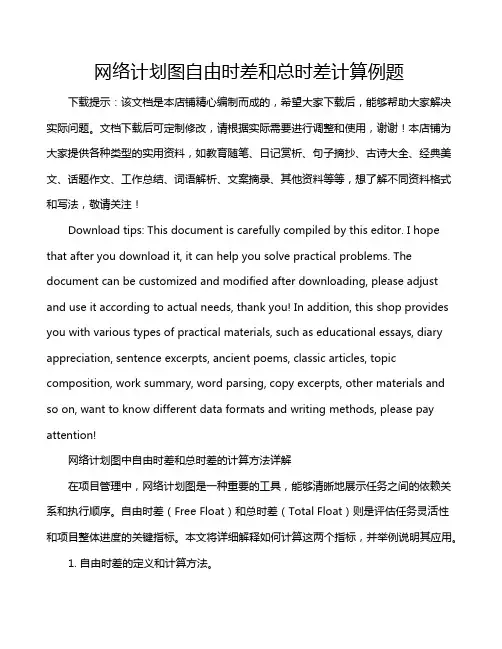

网络计划图自由时差和总时差计算例题下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!网络计划图中自由时差和总时差的计算方法详解在项目管理中，网络计划图是一种重要的工具，能够清晰地展示任务之间的依赖关系和执行顺序。

一、多选题:1、某分部工程双代号网络计划如下图所示,其作图错误包括( ACE )A. 多个起点节点B. 多个终点节点 C．节点编号有误D．存在循环回路 E．有多余虚工作2、某分部工程双代号网络计划如下图所示，图中错误为( ABD )。

A，多个起点节点 B．多个终点节点 C．存在循环回路D．节点编号重复 E．节点编号有误3、（04年考题）某分部工程双代号网络计划如下图所示，图中错误为( ABC )。

A．节点编号有误 B．有多个终点节点 C．存在循环回路D．工作代号重复 E．有多个起点节点4、(01年考题)某分部工程双代号网络计划如下图所示，其中图中错误包括( BCDE )。

A.有多个起点节点 B．有多个终点节点 C．存在循环回路D．工作代号重复 E．节点编号有误一、单选题:1、在工程网络计划中，如果某项工作的最早开始时间和最早完成时间分别为3天和8天，则说明该工作实际上最早应从开工后( C )。

A．第3天上班时刻开始，第8天下班时刻完成B．第3天上班时刻开始，第9天下班时刻完成C．第4天上班时刻开始，第8天下班时刻完成D．第4天上班时刻开始，第9天下班时刻完成2、在某工程网络计划中，工作M的最早开始时间和最迟开始时间分别为第15天和第18天，其持续时间为7天。

工作M有2项紧后工作，它们的最早开始时间分别为第24天和第26天，则工作M的总时差和自由时差( C )天。

A．分别为4和3 B．均为3 C．分别为3和2 D．均为23．在某工程双代号网络计划中，工作M的最早开始时间为第15天，其持续时间为7天。

该工作有两项紧后工作，它们的最早开始时间分别为第27天和第30天，最迟开始时间分别为第28天和第33天，则工作M的总时差和自由时差( B )天。

A．均为5 B．分别为6和5 C．均为6 D．分别为11和64．在某工程双代号网络计划中，工作N的最早开始时间和最迟开始时间分别为第20天和第25天，其持续时间为9天。

双代号网络计划图讲解：代号讲解计划网络双代号网络计划图es 双代号网络计划图计算双代号网络计划计算篇一：双代号网络图解析实例一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

篇二：双代号网络计划图个人学习总结双代号网络计划图个人学习总结一．网络图要素1．节点：表示工作的开始、结束或连接关系，也称为事件。

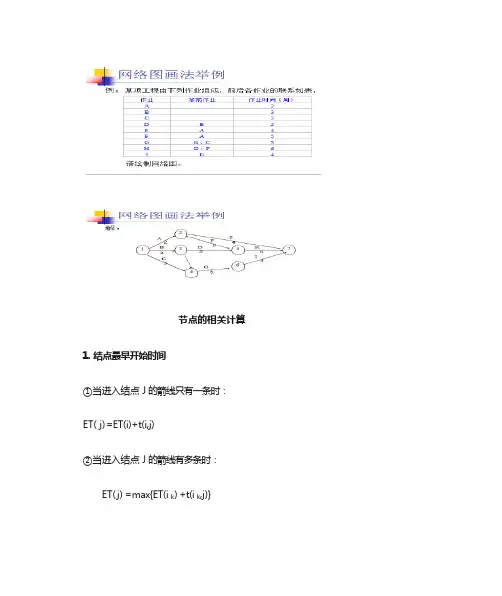

节点的相关计算1.结点最早开始时间①当进入结点 J 的箭线只有一条时：ET( j) =ET(i)+t(i,j)②当进入结点 J 的箭线有多条时：ET( j) =max{ET(i k) +t(i k,j)}①若节点 i 的后面只有一条箭线时：j)-t(i,j)LT(i)=LT(②若节点 i 的后面有多条箭线时：LT(i=min{ LT( j k)-t(i,j k)})3.节点时差：S（i）=LT（i）-ET （i ）=最迟发生-最早发生作业的相关计算1.作业最早开始时间ES（i,j）=ET（i）或ES（i,j）=max{ES(h,i)+t(h,i)}2.作业最早结束时间EF（i,j）=ES (i,j)+t(i,j)LF（i,j）=LT（j）1. 作业最迟开始时间LS（i,j）=LF （I,j）- t(i,j) =LT（j）- t(i,j )5. 作业时差1) 作业总时差：不影响总工期的前提下，可以利用的机动时间ST(i, j)=LS(i, j)-ES(i, j) =最迟开始-最早开始=LF(i, j)-EF(i, j) =最迟结束-最早完成=LT( j)-ET(i)- t(i, j)1) 作业单时差：不影响下一个作业的机动时间。

S(i, j)=ES(j, k)-EF(i, j)=ES(j, k)-ES(i, j)-t (i, j)=ET(j)-ET(i)-t (i, j)⏹关键作业：总时差为零的作业称为关键作业。

⏹关键路线：把所有关键作业连接起来，所得到的从始点到终点的路线。

⏹路线时差=关键路线长度 -该路线长度。

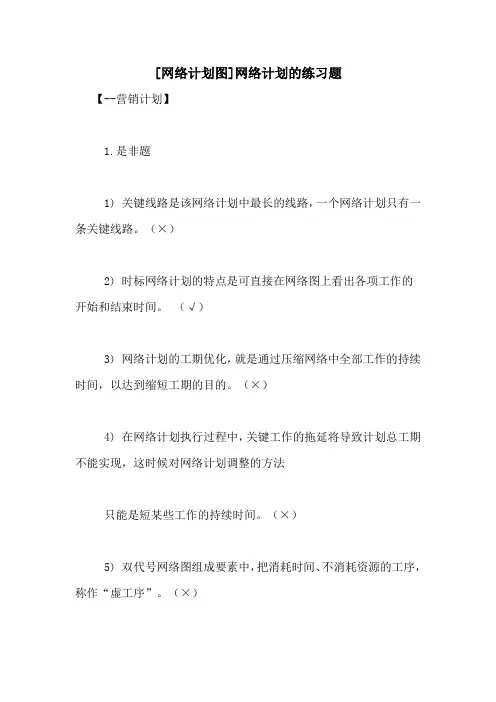

第九章 网络计划练习题及答案
一、判断下列说法是否正确
1. 网络图中任何一个节点都表示前一工作的结束和后一工作的开始。

( )
2. 在网络图中只能有一个始点和一个终点。

( )
3. 工作的总时差越大，表明该工作在整个网络中的机动时间就越大。

( )
4. 总时差为零的各项工作所组成的线路就是网络图中的关键路线。

( )
5. TF i-j 是指在不影响其紧后工作最早开始的前提下，工作所具有的机动时间。

( )
6. FF i-j 是指在不影响工期的前提下，工作所具有的机动时间。

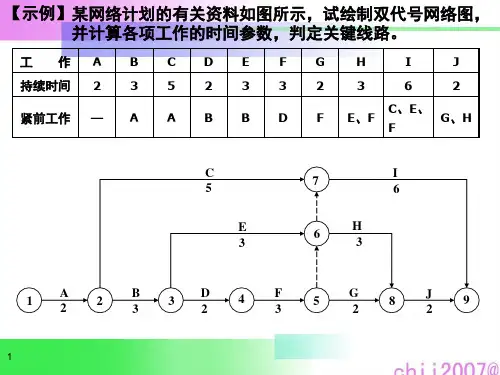

( )二、根据下表资料：
要求：((2)用标号法计算时间参数：ES i-j 、EF i-j 、LS i-j 、LF i-j 、TF
i-j 、FF i-j ； (3)确定关键路线。

答案：
(1)
(2)各时间参数如图所示（）。

8
(3)图中TF i-j为零的各工作构成了关键路线（粗红线），即关键工作为：A,B,D,G,H,I。

三、某项工程的各工作及其持续时间如下表所示：
答案：
工程完工期：27天T=27。

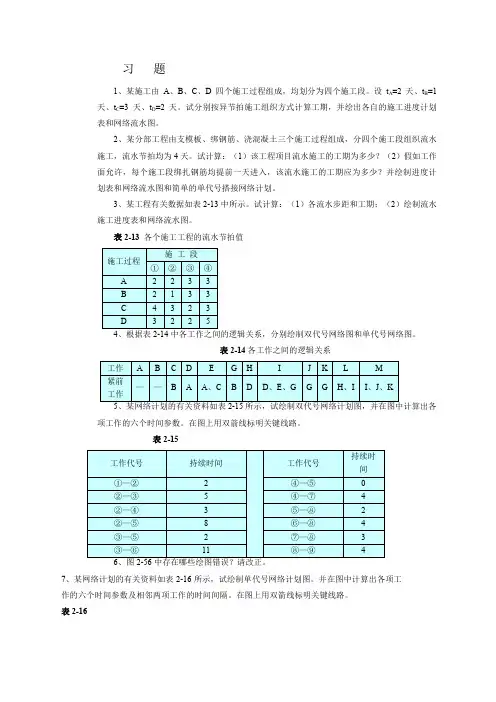

习题1、某施工由A、B、C、D四个施工过程组成，均划分为四个施工段。

设t A=2天、t B=1天、t C=3天、t D=2天。

试分别按异节拍施工组织方式计算工期，并绘出各自的施工进度计划表和网络流水图。

2、某分部工程由支模板、绑钢筋、浇混凝土三个施工过程组成，分四个施工段组织流水施工，流水节拍均为4天。

试计算：（1）该工程项目流水施工的工期为多少？（2）假如工作面允许，每个施工段绑扎钢筋均提前一天进入，该流水施工的工期应为多少？并绘制进度计划表和网络流水图和简单的单代号搭接网络计划。

3、某工程有关数据如表2-13中所示。

试计算：（1）各流水步距和工期；（2）绘制流水施工进度表和网络流水图。

表2-13 各个施工工程的流水节拍值表2-14各工作之间的逻辑关系项工作的六个时间参数。

在图上用双箭线标明关键线路。

表2-157、某网络计划的有关资料如表2-16所示，试绘制单代号网络计划图。

并在图中计算出各项工作的六个时间参数及相邻两项工作的时间间隔。

在图上用双箭线标明关键线路。

表2-16项工作的六个时间参数及相邻两项工作的时间间隔。

在图上用双箭线标明关键线路。

表2-16计算各项工作的六个时间参数，在图上用双箭线标明关键线路。

10、某网络计划的有关资料如表2-17所示，试绘制双代号时标网络计划图。

并标出关键线路，非关键工作写出其TF和FF。

表2-17持续时间，要求工期为19天。

试对其进行工期优化。

13、已知网络计划如衅2-68所示，箭线下方括号外数字为工作的正常持续时间，括号内数字为工作的最短持续时间；箭线上方括号外数字为正常持续时间时的直接费，括号内数字为最短持续时间时的直接费。

费用单位为1000元，时间单位为周。

如果工程间接费率为1万元/周，则最低工程费用时工期为多少周？14、某工程网络计划如图，箭线上方为工作的资源强度，下方为持续时间。

试进行“工期固定，资源均衡优化”。
