汽车电工与电子技术基础双色版第三版课后练习题含答案前言汽车电工是车辆维修必不可少的一部分。
为了达到更好的维修效果，需要不断提高汽车电工的专业技能和知识水平。
本文档提供了汽车电工与电子技术基础双色版第三版课后练习题的答案，可供学习者进行练习与巩固。
课后练习题第一章1.用化学符号表示铅酸电池的反应方程式。
答案：Pb + PbO2 + 2H2SO4 → 2PbSO4 + 2H2O2.车辆蓄电池连接方式有哪些？答案：平板式、螺栓式和插头式第二章1.说出一个双极晶体管的常用名称。
答案：BJT（双极型晶体管）2.说出 NPN 型晶体管三个极的定义。
答案：发射极、基极、集电极第三章1.调节电动机的转速、输出功率和效率，可采用哪些方法？答案：调节电源电压或者改变电枢电流的大小2.汽车使用的起动电动机主要由哪些部件组成？答案：电枢、永磁体、定子、摇臂、传动机构、过载保护和防护壳体第四章1.在 V 型发动机中，排列方式分别有哪些？答案：在大多数的V字型发动机中，汽缸是成对排列的，有对称V型发动机和不对称V型发动机。
2.发动机的缸径、行程、缸体材料和油品的选择，对发动机的哪些性能指标影响较大？答案：缸径和行程影响发动机的排量、功率和扭矩；缸体材料主要考虑散热、重量和强度等方面；油品的选择主要考虑其粘度、清洁性、温度性能、汽车发动机热稳定性和抗磨性等方面。
第五章1.汽车制动器具有哪两种基本形式？答案：摩擦制动器和非摩擦制动器。
2.前轮驱动汽车的转向机构和前后轮驱动汽车的转向机构有何不同？答案：前轮驱动汽车的转向机构一般采用齿轮传动和铰接机构，而后轮驱动的汽车一般采用球形铰接机构。
结语本文档提供了汽车电工与电子技术基础双色版第三版课后练习题的答案，供学习者进行练习和巩固。
希望本文能对读者有所帮助。
第一章 汽车总体构造 第一节 汽车分类及结构一、填空1.动力、四个、四个、载运人员、货物2.乘用车、商用车辆3. 94. 115.客车、半挂牵引车、货车6.发动机、底盘、电气设备、车身7.发电机、蓄电池8.驾驶室、货厢9.滚动阻力、空气阻力、上坡阻力、加速阻力 10.ϕF ＝ϕN二、简答1.发动机是为汽车行使提供动力的装置。
其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。
2.底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
3.一是发动机要有足够的功率；二是驱动轮与路面间要有足够的附着力。
第二节 汽车识别代码和技术参数一、名词解释1.汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2.汽车满载时的总质量。
3.汽车最前端至前轴中心的距离。
4.汽车最后端至后轴中心的距离。
5.汽车满载时，最低点至地面的距离。
最小离地间隙越大，汽车越容易越过障碍物，但重心偏高，降低了稳定性。
6.汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
7.汽车在道路上行驶时每百公里平均燃料消耗量。
二、简答1.（1）第一部分：世界制造厂识别代码（WMI）（2）第二部分：车辆说明部分（VDS）（3）第三部分：检验位（4）第四部分：车辆指示部分（VIS）2.（1）除挂车和摩托车外，标牌应固定在门铰链柱、门锁柱或与门锁柱接合的门边之一的柱子上，接近于驾驶员座位的地方；如果没有这样的地方可利用，则固定在仪表板的左侧。
如果那里也不能利用，则固定在车门内侧靠近驾驶员座位的地方。
（2）标牌的位置应当是除了外面的车门外，不移动车辆的任何零件就可以容易读出的地方。
（3）我国轿车的VIN码大多可以在仪表板左侧、风挡玻璃下面找到。
（4）美国规定应安装在仪表板左侧，在车外透过挡风玻璃可以清楚地看到而便于检查。
思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。
2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。
3. 汽车用继电器可分为____________和____________ 两种。
4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。
5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。
6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。
二、选择题1. 下列开关不属于按操纵方式分类的是（）。
A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。
A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。
A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。
2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。
2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。
3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。

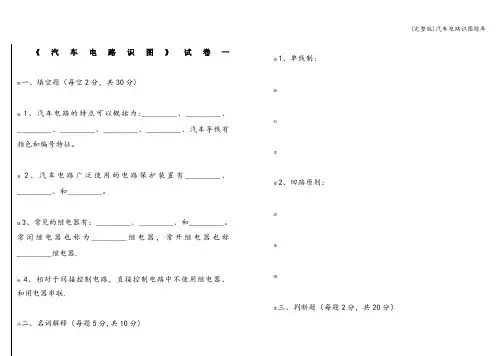

《汽车电路识图》试卷一螈一、填空题（每空2分，共30分)膈1、汽车电路的特点可以概括为:_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。
袃2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。
腿3、常见的继电器有：_________、_________、和_________。
常闭继电器也称为_________继电器，常开继电器也称_________继电器.蚅4、相对于间接控制电路，直接控制电路中不使用继电器、和用电器串联.袆二、名词解释（每题5分,共10分)蕿1、单线制:莇蚄肃羀2、回路原则：螅莃膃肇三、判断题（每题2分，共20分）蒇1、汽车电气系统为直流系统。
( ）膂2、所有的汽车都采用负极搭铁。
（ )膃3、二极管具有单向导电性( ）蒈4、汽车上有两个电源，一个是蓄电池，一个是交流发电机( )羅5、使用二极管的时候,两个电极可以随便接。
（ )膅6、电路图上开关的工作状态是无电状态。
（ )节7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器（）罿8、熔断器是一次性的产品，损坏后不能修理，只能更换.（ ) 蚇9、ECM中文名称为汽车电控单元.（ )羄10、一般二极管在电路中实际承受的电压不能超过它的耐压值.（）莂四、选择题(每题2分，共20分)莀1、下面不属于自动变速器档位指示灯的是（）。
膅A。
P档 B. R档 C.M档螃2、汽车铅蓄电池的搭铁线是（）。
蒂A. 低压导线 B. 低压电缆线 C。
高压阻尼线蒇3、连接分电器和火花塞的电线应采用（）.袇A．低压导线 B. 低压电缆线 C．高压阻尼线蒂4、当通过熔断器的电流达到额定电流的1。
35倍时,熔丝会在（ S内熔断。
薂A ．60 B. 80 C．100袈5、混合继电器具有( )芄A．常开触点 B．常闭触点 C．常开触点和常闭触点薅6、为了保证一定的机械强度,一般低压导线截面积不小于（）mm2蚂A．0。

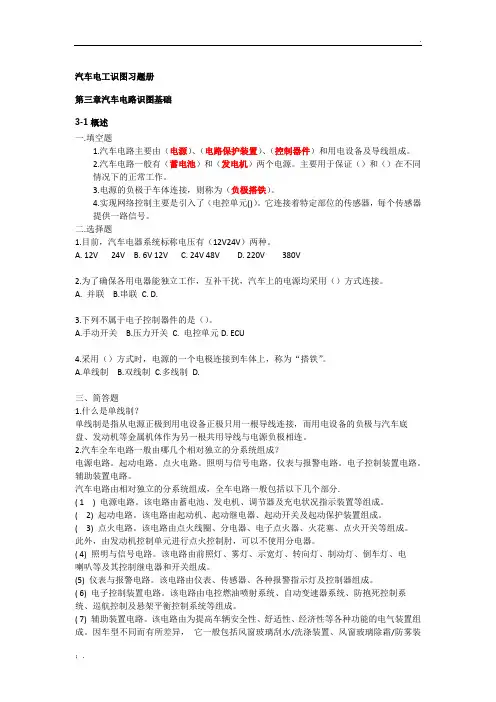

汽车电工识图习题册第三章汽车电路识图基础3-1概述一.填空题1.汽车电路主要由（电源）、（电路保护装置）、（控制器件）和用电设备及导线组成。
2.汽车电路一般有（蓄电池）和（发电机）两个电源。
主要用于保证（）和（）在不同情况下的正常工作。
3.电源的负极于车体连接，则称为（负极搭铁）。
4.实现网络控制主要是引入了（电控单元()）。
它连接着特定部位的传感器，每个传感器提供一路信号。
二.选择题1.目前，汽车电器系统标称电压有（12V24V）两种。
A. 12V 24VB. 6V 12VC. 24V 48VD. 220V 380V2.为了确保各用电器能独立工作，互补干扰，汽车上的电源均采用（）方式连接。
A. 并联B.串联C.D.3.下列不属于电子控制器件的是（）。
A.手动开关B.压力开关C. 电控单元D. ECU4.采用（）方式时，电源的一个电极连接到车体上，称为“搭铁”。
A.单线制B.双线制C.多线制D.三、简答题1.什么是单线制？单线制是指从电源正极到用电设备正极只用一根导线连接，而用电设备的负极与汽车底盘、发动机等金属机体作为另一根共用导线与电源负极相连。
2.汽车全车电路一般由哪几个相对独立的分系统组成？电源电路。
起动电路。
点火电路。
照明与信号电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
汽车电路由相对独立的分系统组成，全车电路一般包括以下几个部分.( 1 ) 电源电路。
该电路由蓄电池、发电机、调节器及充电状况指示装置等组成。
( 2) 起动电路。
该电路由起动机、起动继电器、起动开关及起动保护装置组成。
( 3) 点火电路。
该电路由点火线圈、分电器、电子点火器、火花塞、点火开关等组成。
此外，由发动机控制单元进行点火控制肘，可以不使用分电器。
( 4) 照明与信号电路。
该电路由前照灯、雾灯、示宽灯、转向灯、制动灯、倒车灯、电喇叭等及其控制继电器和开关组成。
(5) 仪表与报警电路。
该电路由仪表、传感器、各种报警指示灯及控制器组成。

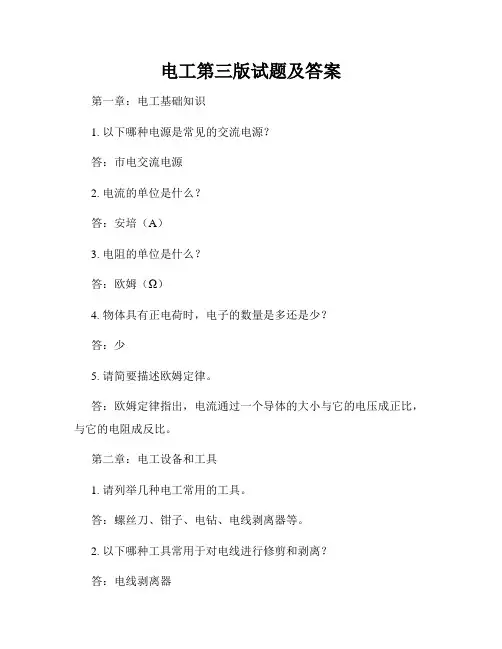

电工第三版试题及答案第一章：电工基础知识1. 以下哪种电源是常见的交流电源？答：市电交流电源2. 电流的单位是什么？答：安培（A）3. 电阻的单位是什么？答：欧姆（Ω）4. 物体具有正电荷时，电子的数量是多还是少？答：少5. 请简要描述欧姆定律。
答：欧姆定律指出，电流通过一个导体的大小与它的电压成正比，与它的电阻成反比。
第二章：电工设备和工具1. 请列举几种电工常用的工具。
答：螺丝刀、钳子、电钻、电线剥离器等。
2. 以下哪种工具常用于对电线进行修剪和剥离？答：电线剥离器3. 请简要描述电路测试仪的作用。
答：电路测试仪用于检测电路中的电压、电流和电阻等指标，可以帮助电工进行故障排除和测试电路的正常运行。
4. 钳子是电工常用的工具之一，它有哪些常见的种类？答：圆嘴钳、平口钳、侧剪钳等。
第三章：电工安全知识1. 在进行电气设备维修或安装前，应该采取哪些安全措施？答：断电、戴好绝缘手套、穿戴防护服等。
2. 以下哪种操作是不安全的？答：用湿手触摸带电设备。
3. 请列举几种常见的防护设备或器材。
答：绝缘手套、绝缘鞋、安全帽、眼镜等。
4. 在使用电焊机时，应该戴上哪种防护器材？答：焊接面罩或护目镜。
第四章：电工实操题1. 利用欧姆定律，如果已知电流为12A，电阻为3Ω，求电压为多少？答：电压 = 电流 ×电阻= 12A × 3Ω = 36V2. 如果一个电路中有两个电阻，分别为4Ω和6Ω，并且接在同一个电源上，求电路的总电阻。
答：电路的总电阻为两个电阻串联时电阻之和，即4Ω + 6Ω = 10Ω。
3. 如果一个电路中有两个电阻，分别为8Ω和12Ω，并且接在同一个电源上，求电路的总电阻。
答：电路的总电阻为两个电阻并联时的电阻，即1/(1/8Ω + 1/12Ω) = 4.8Ω。
以上就是电工第三版试题及答案的简要内容，希望对您的学习和备考有所帮助。
学好电工知识不仅可以为您的职业发展提供帮助，还能增加对电力安全的认知和理解。
开课系部：汽车工程系课程名称：汽车电路识图教材名称：《汽车电路识图》人民邮电出版社第一章初识汽车电路一、填空题1.用导线和车体把_____、过载保护器件、_____及______等装置连接起来，形成能使_____流通的路径称为汽车电路。
章节：1题型：填空题难度系数：2答案：电源控制器件用电设备电流2．汽车电路中的继电器有常开继电器、______、______三种。
3．汽车上的电源为_____和______。
章节：1题型：填空题难度系数：1答案：蓄电池发电机4.汽车电路的特点是两个电源、______、______并联、_______搭铁。
章节：1题型：填空题难度系数：3答案：低压直流单线负极5.汽车电路中的过载保护器件主要有_____________________、____________及_______________等。
章节：1题型：填空题难度系数：4答案：熔丝电路断电器易熔线6.汽车上的主要用电设备均采用并联连接，由此保证各条上的用电设备能够__________,_______。
章节：1题型：填空题难度系数：3答案：彼此独立互不影响7汽车上有_____电源。
章节：1题型：填空题难度系数：1答案：二个8. .汽车电路中的继电器有常闭继电器、______、______三种、。
二、判断题1.汽车电路图是检修汽车电气系统时必须参考的基本资料。
（）章节：1题型：判断题难度系数：3答案：√2.目前世界各汽车制造公司在电路图的绘制上风格都是相同的。
（）章节：1题型：判断题难度系数：4答案：×3.在汽车上，蓄电池和发动机两者只要有一个作为电源就可以了。
（）章节：1题型：判断题难度系数：3答案：×4.汽车电路的基本组成是电源、导线和用电器。
（）章节：1题型：判断题难度系数：4答案：×5.汽车电路具有与其他电路共同的一些特性。
（）章节：1题型：判断题难度系数：4答案：√6.所谓单线制接线方式是指所有用电设备均用一根导线相互连接，而用车架、发动机等金属机体了来代替另一根导线。
汽车电工识图习题册第三章汽车电路识图基础3-1概述一.填空题1.汽车电路主要由（电源）、（电路保护装置）、（控制器件）和用电设备及导线组成。
2.汽车电路一般有（蓄电池）和（发电机）两个电源。
主要用于保证（）和（）在不同情况下的正常工作。
3.电源的负极于车体连接，则称为（负极搭铁）。
4.实现网络控制主要是引入了（电控单元()）。
它连接着特定部位的传感器，每个传感器提供一路信号。
二.选择题1.目前，汽车电器系统标称电压有（12V24V）两种。
A. 12V 24VB. 6V 12VC. 24V 48VD. 220V 380V2.为了确保各用电器能独立工作，互补干扰，汽车上的电源均采用（）方式连接。
A. 并联B.串联C.D.3.下列不属于电子控制器件的是（）。
A.手动开关B.压力开关C. 电控单元D. ECU4.采用（）方式时，电源的一个电极连接到车体上，称为“搭铁”。
A.单线制B.双线制C.多线制D.三、简答题1.什么是单线制？单线制是指从电源正极到用电设备正极只用一根导线连接，而用电设备的负极与汽车底盘、发动机等金属机体作为另一根共用导线与电源负极相连。
2.汽车全车电路一般由哪几个相对独立的分系统组成？电源电路。
起动电路。
点火电路。
照明与信号电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
汽车电路由相对独立的分系统组成，全车电路一般包括以下几个部分.( 1 ) 电源电路。
该电路由蓄电池、发电机、调节器及充电状况指示装置等组成。
( 2) 起动电路。
该电路由起动机、起动继电器、起动开关及起动保护装置组成。
( 3) 点火电路。
该电路由点火线圈、分电器、电子点火器、火花塞、点火开关等组成。
此外，由发动机控制单元进行点火控制肘，可以不使用分电器。
( 4) 照明与信号电路。
该电路由前照灯、雾灯、示宽灯、转向灯、制动灯、倒车灯、电喇叭等及其控制继电器和开关组成。
(5) 仪表与报警电路。
该电路由仪表、传感器、各种报警指示灯及控制器组成。
( 6) 电子控制装置电路。
该电路由电控燃油喷射系统、自动变速器系统、防抱死控制系统、巡航控制及悬架平衡控制系统等组成。
( 7) 辅助装置电路。
该电路由为提高车辆安全性、舒适性、经济性等各种功能的电气装置组成。
因车型不同而有所差异，它一般包括风窗玻璃刮水/洗涤装置、风窗玻璃除霜/防雾装置、起动预热装置、音响装置、车窗电动升降装置、电动座椅调节装置及中央电控门锁装置等。
3.什么是汽车电路图？汽车电路图是汽车电路的图示形式，它是利用电气符号中的各种图形符号、文字符号等来表示汽车电路的构成、连接关系和工作原理的一种电路图。
4.识读3-1所示的简单汽车电源、起动、充电、点火、仪表和喇叭系统电路图，并回答下列问题。
（1）、在图3-1中，蓄电池和交流发电机是怎么连接的？（2）、在图3-1中，展示了简单汽车电路的哪几个相对独立的分系统电源电路。
起动电路。
点火电路。
仪表与报警电路。
电子控制装置电路。
辅助装置电路。
（3）、在图3-1中，水温传感器、油压传感器、燃油传感器和喇叭电路是采用什么连接方式确保其各自独立工作的（4）、根据表中项目分类要求，写出图3-1中相应电器的名称。
，3-2汽车电路图用图形符号一.填空题（请将正确答案填在横线空白处）1.在实际应用中，图形符号一般为（水平或垂直）布置。
2.在汽车电路图中，图形符号均按（未通电）、（无外力作用）的正常状态表示。
3.电气简图用图形符号主要有（一般符号）、（限定符号）和（方框符号）三种基本形式。
4.（一般符号）是指用以表示一类产品和此类产品特征的简单符号。
5.当某些特定装置或概念的图形符号在标准中未列出时，允许通过（一般符号）、（限定符号）和组合符号进行组合或派生出新的图形符号。
二.选择题（请在下列选项中选择一个正确答案，并填在括号内）1.按钮开关的图形符号是（）。
2.触点常开的图形符号是（）。
3.大众汽车起动机的图形符号是（）。
三丶简答题1.什么是图形符号？图形符号是指用于表示一个设备或概念的简单图形、标记或字符，它是电气技术领域中最基本的工程语言。
2.图形符号的一般选择原则是什么？1.图形符号的绘制国家标准对图形符号的绘制尺寸并未做统一的规定，绘制时可按实际情况采用便于理解的尺寸绘制，可缩小或放大，但要尽量使符号各部分之间的比例适当。
2. 图形符号的选择(1)当某些设备元件有多个图形符号时，可根据电路图的详细程度选取相应的符号。
图形符号的一般选择原则如下-(1 ) 尽可能地采用优选符号。
(2) 在满足需要的前提下，尽量选用最简单的形式。
( 3) 在同一图号的电气图中，最好使用同一种形式。
3. 图形符号的方位图形符号的方位不是固定的。
在实际应用中，图形符号一般为水平或垂直布置，但在不改变图形符号的含义或不引起混淆的情况下，可根据电路图的布置需要，将整个图形符号旋转( 90， 180或270) 或镜像放置3.识读图3—1简单汽车电路图中的图形符号，并回答下列问题。
（1）.在图3-1中，点火开关、启动继电器、喇叭按钮和喇叭继电器的图形都表示做什么状态？未通电）、（无外力作用（2）.在图3—1中，下列图形符号要由哪些图形符号组合而成在？1）动合（常开）触点继电器在图形符号2）按钮客观在图形符号3）起动机（带电磁开关）在图形符号4) 整体式交流发电机在图形符号（3）在图中3—1中，哪个图形符号明显是按水平布置在？（4）从图中3—1中摘画出表中电器元件在图形符号。
3-3汽车电路图用文字符号一.填空题（请将正确答案填在横线空白处）1.文字符合分为（基本文字符号）和（辅助文字符号）两大类。
2.双字母文字符号的组合方式是：（单字母文字符号）在前，另一个字母在后。
3.辅助文字符号一般放在表示种类的（单字母）文字符号的后边组成双字母文字符号。
二.选择题（请在下列选项中选择一个正确答案，并填在括号内）1.基本文字符号的选用规则是优先选用（A）文字符号。
A.单字母B.双字母C.辅助D.基本2.“OFF”和“ON”是（C）文字符号。
A.单字母B.双字母C.辅助D.基本3.（D）文字符号是指用以表示电气设备，装置，元器件以及线路功能、状态和特征的文字符号。
A.单字母B.双字母C.辅助D.基本4.“防抱死制动系统”的缩略语是（A）。
A.ABSB.CPUC.A/TD.STP5.当辅助文字符号是由两个以上的字母组成时，为简化文字符号，只允许采用辅助文字符号中的（A）字母进行组合。
A.第一个B.第二个C.前两个D.前三个三丶简答题1.写出下表中图形符号中的文字符号所表示的含义。
2.基本文字符号的使用规则是什么？优先选用单字母文字符号，只有当用单字母文字符号不能满足要求，需要将大类进一步划分时，方可采用双字母文字符号，以便更详细、更具体地表述电气设备、装置和元器件。
3.识读图3-2所示倒车蜂鸣器电路图中的文字符号，并按要求回答下列问题。
（1）在下表中写出图3-2中文字符号所表示的含义。
（2）在图3-2中，文字符号的主要作用是什么？作为项目种类的字母代码。
(1 )作为图形符号的一部分。
(2) 作为项目种类的字母代码。
( 3) 作为电气技术文件和设备线路的特征、功能和状态等的代号。
本（3）在图3-2中，文字符号后面的数字信号有什么含义？进一步区分相同项目的元器件。
（4）在图3-2中，“3A31A”是文字符号吗？它表示什么含义？是，表示设备的特征功能。
3-4汽车电路图用项目代号一.填空题（请将正确答案填在横线空白处）1.（项目代号）是指用以识别图，图表和表格中以及设备上的项目种类，并提供项目的层次关系和实际位置等信息的一种特定代码。
2.汽车电器文件中的项目代号主要由（种类代号）、（位置代号）和（端子代号）组成。
3.种类代号是指用于识别项目种类的代号，主要有用（字母代码和数字）和（数字序号）的两种方法表示。
4.汽车电路图中的端子代号一般比较简单，常用数字序号表示；还可以用大写字母数字序号组号表示，特殊情况还可以用小写字母表示。
位置代号表示项目在组件、设备或系统中实际位置的代号称为位置代号。
位置代号一般采用阿拉伯数字或拉丁字母表示，也可采用阿拉伯数字与拉丁字母的组合代码表示。
端子代号是指用来与外电路进行连接的电器导电元件的代号，主要用于表示电气元件或设备的接线端子和插头、插座、连接片等元件上的端子，在汽车电路中的应用非常广泛。
二.选择题（请在下列选项中选择一个正确答案，并填在括号内）1.表示项目在组件、设备或系统中实际位置的代号被称为（B）A.种类代号B.位置代号C.端子代号2.德国大众/奥迪汽车电器点火开关在ON、ST时有电的接线端常用（A）端子标志。
A.15B.30C.31三.简答题1.识读图3—3所示有触点电子点火系统电路图中的项目代号，并回答下列问题。
（1）.在图3——3中，项目代号用哪一部分表示的？答：种类代号（2）.在图3——3中，种类代号是用哪一种方法表示的？字母代号和数字2.识图3——4所示富康充电和起动系统电路图，并回答下列问题。
（1）.根据表格信息在图3——4中补写出项目代号所对应的电器元件的名称。
35 蓄电池、52 内接熔丝盒50 电源盒、40 仪表板。
