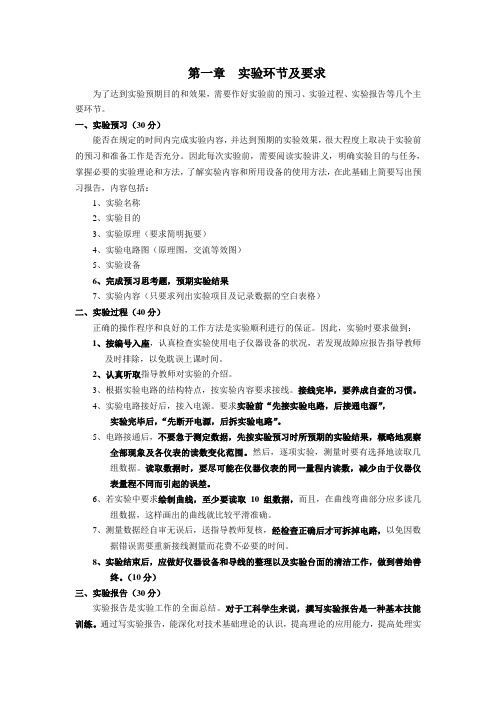

第一章实验环节及要求为了达到实验预期目的和效果，需要作好实验前的预习、实验过程、实验报告等几个主要环节。
一、实验预习（30分）能否在规定的时间内完成实验内容，并达到预期的实验效果，很大程度上取决于实验前的预习和准备工作是否充分。
因此每次实验前，需要阅读实验讲义，明确实验目的与任务，掌握必要的实验理论和方法，了解实验内容和所用设备的使用方法，在此基础上简要写出预习报告，内容包括：1、实验名称2、实验目的3、实验原理（要求简明扼要）4、实验电路图（原理图，交流等效图）5、实验设备6、完成预习思考题，预期实验结果7、实验内容（只要求列出实验项目及记录数据的空白表格）二、实验过程（40分）正确的操作程序和良好的工作方法是实验顺利进行的保证。
因此，实验时要求做到：1、按编号入座，认真检查实验使用电子仪器设备的状况，若发现故障应报告指导教师及时排除，以免耽误上课时间。
2、认真听取指导教师对实验的介绍。
3、根据实验电路的结构特点，按实验内容要求接线。
接线完毕，要养成自查的习惯。
4、实验电路接好后，接入电源。
要求实验前“先接实验电路，后接通电源”，实验完毕后，“先断开电源，后拆实验电路”。
5、电路接通后，不要急于测定数据，先按实验预习时所预期的实验结果，概略地观察全部现象及各仪表的读数变化范围。
然后，逐项实验，测量时要有选择地读取几组数据。
读取数据时，要尽可能在仪器仪表的同一量程内读数，减少由于仪器仪表量程不同而引起的误差。
6、若实验中要求绘制曲线，至少要读取10组数据，而且，在曲线弯曲部分应多读几组数据，这样画出的曲线就比较平滑准确。
7、测量数据经自审无误后，送指导教师复核，经检查正确后才可拆掉电路，以免因数据错误需要重新接线测量而花费不必要的时间。
8、实验结束后，应做好仪器设备和导线的整理以及实验台面的清洁工作，做到善始善终。
（10分）三、实验报告（30分）实验报告是实验工作的全面总结。
对于工科学生来说，撰写实验报告是一种基本技能训练。
实验三 正弦波振荡器实验一、实验目的1、掌握晶体管（振荡管）工作状态、反馈大小对振荡幅度与波形的影响。
2、掌握改进型电容三点式正弦波振荡器的工作原理及振荡性能的测量方法。
3、研究外界条件变化对振荡频率稳定度的影响。
4、比较LC 振荡器和晶体振荡器频率稳定度，加深对晶体振荡器频率稳定度高的理解。
二、实验内容1、 调试LC 振荡电路特性，观察各点波形并测量其频率。
2、 观察振荡状态与晶体管工作状态的关系。
3、 观察反馈系数对振荡器性能的影响。
4、 比较LC 振荡器和晶体振荡器频率稳定度。
三、实验仪器1、双踪示波器 一台2、万用表 一块3、调试工具 一套四、实验原理正弦波振荡器是应用非常广泛的一类电路，产生正弦信号的振荡电路形式很多，但归纳起来，不外是RC 、LC 和晶体振荡器三种形式。
在本实验研究的主要是LC 三端式振荡器及晶体振荡器。
LC 三端式振荡器的基本电路如图（4-1）所示：根据相位平衡条件，图中构成振荡电路的三个电抗中间，X 1、X 2必须为同性质的电抗，X 3必须为异性质的电抗，且它们之间应满足下列关系式：()213X X X +-= （4-1）这就是LC 三端式振荡器相位平衡条件的判断准则。
若X 1和X 2均为容抗，X 3为感抗，则为电容三端式振荡电路；若X 1和X 2均为感抗，X 3为容抗，则为电感三端式振荡器。
下面以电容三端式振荡器为例分析其原理。
1、电容三端式振荡器共基电容三端式振荡器的基本电路如图4-2所示。
图中C3为耦合电容。
图中与发射极连接的两个电抗为同性质的容抗元件C1和C2，与基极连接的为两个异性质的电抗元件C2和L ，根据判别准则，该电路满足相位条件。
若要它产生正弦波，还须满足振幅起振条件，即：01A F ⋅>(4-2)图4-1 三端式振荡器的交流等效电路式中A O 为电路刚起振时，振荡管工作状态为小信号时的电压增益；F 是反馈系数，只要求出A O 和F 值，便可知道电路有关参数与它的关系。
实验五 数字振荡器实验一、实验目的本实验属于综合性实验，在项目开发中，我们经常要用产生某一频率的正弦振荡信号，比如在电话通信中，用两个不同频率的正弦信号的叠加来代表按键。
正弦信号的生成方法有三种，计算法、查表法和数字振荡器。
用计算法求正弦波的离散序列值程序设计容易，但实际应用时会占用计算时间，使系统运行速度变慢。
查表法是先通过matlab 将正弦波的序列值计算出来并寄存在存储器中，运行时只要按顺序和一定的速度取出便可。
这种方法要占用较多的存储空间，但是速度快。
第三种方法是利用数字振荡器来实现不同频率信号的叠加，这种方法通过迭代的方法计算出不同频率的正弦信号序列，结构简单，运算速度快，节省内存，因此在DSP 实际应用中我们选择这种方法。
数字振荡器的本质是，使用一个IIR （Infinite Impulse Response ）滤波器，通过把它的极点放在单位圆上面来产生振荡。
利用正弦波sinx 的指数形式)(21sin jx jxe e j x --=可以得到正弦序列x(n)的Z 变换为)(21)sin(][jnwT jnwTe e j T n n x --==ϖ110011[()]()(X )2z 2jnwT jnwT n jwT n jwT nn n e e z e z e z j j ∞∞-----==⎡⎤-=-⎣⎦=∑∑（） 12jwT jwT z z j z e z e -⎡⎤=-⎢⎥--⎣⎦222122cos()1jwT jwT z ze z ze j z z wT -⎡⎤--+=⎢⎥-+⎣⎦22sin()2cos()1z wT Czz z wT z Az B==-+--，此式在|z|>1时成立，且)sin(,1),cos(2wT C B wT A =-==。
根据Z 变换的基本原理和性质，序列x[n]及其Z 变换X （z ）之间存在一一对应的关系，即对于给定的X （z ），可以通过反Z 变换，唯一地确定x[n]。
河海大学计算机与信息学院高频电子电路课程实践报告西勒高频振荡器的制作指导老师: 朱昌平、张秀平、殷明授课班号: 202601姓名: 陈强学号: 1062310211我先通过上网寻找资料，找相关的原理图，再通过书本上的原理，进行一定的改进，电路除了采用两个将达的电容C3、C9以外，还把基本型的电容反馈线路集电极——基极支路改用LC并联回路再与C4串联，从而叫做西勒电路。
运用Multisim软件进行仿真，刚开始只出来8M左右的波形，后来我通过调节相应电容C5和电感L1的大小，提高了频率大小。
最高可以达到22M左右，但同时导致的后果是电压幅值变小。
再提高，就会出现波形失真。
对于这个问题，请教了老师与学长，到目前为止还没有解决。
对于电路图的绘制，由于我大一时就学习了Protel ，所以上手很快，仿照仿真图，把原理图规则清楚的画出来（见上图），对于西勒振荡器里面的一些元器件，都是很常见的，所以免去了自己画封装的步骤。
然后转换成PCB ，通过排版，调整，设计，主要问题是对于贴片的处理，之前没有做过贴片的板子，所以问了学长如何处理，知道了这方面的知识。
画板子的总体速度比较快。
以上是最后得到的PCB 。
三．电路硬件制作与调试元器件列表：LED、单排针、双排针、单插排、9V直流电源贴片电阻：10K、47Ω、1K、4.7K、100K电位器：503、102贴片电容：103P、102P、104P、1PF、220PF、510PF电解电容：47μF三极管：9018NPN电感：1μH定值电感、绕制电感首先用油纸打印PCB，接着轧板子，打孔；然后对照着原理图和PCB焊接电路板。
个人觉得最容易出错的一步是焊接贴片，电容贴片没有标注大小，特别容易错，所以一定要特别小心。
由于我之前有过焊板子的经历，这一步骤相对比较顺利。
焊好板子后，就进行电路板的初步调试，用万用表依次测试板子的通断，排除虚短续断的出现，确保之后调试的成功。
通过调试发现必须要把电位器102调成0Ω，即顺时针旋转调节集电极偏置电阻R20,听到有滑丝声（即电阻值为0Ω）时停止。
文氏电桥振荡器实验报告一、实习目的本次实习旨在通过实际操作文氏电桥振荡器实验，深入理解电信号的振荡与放大原理，掌握电桥电路的基本构造和工作原理，提高自己的实验技能和实践能力。
二、实习岗位的认识和见解在本次实习中，我承担了实验操作的角色。
通过实践，我深刻认识到理论与实践的紧密结合对于深入理解知识的重要性。
同时，我也体会到实验过程中团队协作和严谨细致态度的必要性。
为了更好地完成实验，我们需要不断地发现问题、解决问题，并且通过反复实验验证，不断提高自己的实践能力。
三、实验过程与问题解决方法在文氏电桥振荡器实验中，我们首先搭建了电路，确保电源、电阻、电容和电感等元件的正确连接。
然后，我们通过调整元件参数,观察振荡器的输出信号。
在实验过程中，我们发现振荡器的输出信号频率和幅度受到元件参数的影响较大。
为了解决这一问题，我们采取了分段调整法，即分别调整电容和电感，观察输出信号的变化，从而找到最佳的元件参数组合。
四、实验总结与收获通过本次实验，我深入理解了文氏电桥振荡器的工作原理，掌握了电桥电路的基本构造和元件参数对输出信号的影响。
同时，我也学会了如何解决实验过程中遇到的问题，提高了自己的实验技能和实践能力。
在未来的学习和实践中，我将继续加强理论与实践的结合，不断提高自己的专业素养和实践能力。
五、对实习过程中的不足之处的建议在本次实验中，我认为有些方面还可以改进。
首先，我们应该加强预习环节，提前了解实验原理和操作步骤，以提高实验效率。
其次，我们应该注重细节问题，如元件参数的测量和电路连接的检查等，以确保实验结果的准确性。
最后，我们应该加强团队协作和沟通，共同解决问题，提高实验效果。
六、个人对实习过程中的体会和收获在这次实习中，我深刻体会到理论与实践相结合的重要性。
通过亲手操作文氏电桥振荡器实验，我不仅深入理解了理论知识，还学会了如何将这些知识应用到实际操作中。
同时，我也意识到了实验过程中团队协作和严谨细致态度的必要性。
用定时器实现数字振荡器一、 实验目的在数字信号处理中，会经常使用到正弦/余弦信号。
通常的方法是将某个频率的正弦/余弦值预先计算出来后制成一个表，DSP 工作时仅作查表运算即可。
在本实验中将介绍另一种获得正弦/余弦信号的方法，即利用数字振荡器用叠代方法产生正弦信号。
本实验除了学习数字振荡器的 DSP 实现原理外，同时还学习 C54X 定时器使用以及中断服务程序编写。
另外，在本实验中我们将使用汇编语言和 C 语言分别完成源程序的编写。
二、 实验原理1) 数字振荡器原理设一个传递函数为正弦序列 sinkωT ，其 z 变换为2111)(-----=BzAz Cz z H 其中，A=2cosωT, B=-1, C=sinωT 。
设初始条件为 0，求出上式的反 Z 变换得：y[k]=Ay[k-1]+By[k-2]+Cx[k-1]这是一个二阶差分方程， 其单位冲击响应即为 sinkωT 。
利用单位冲击函数 x[k-1]的性质，即仅当 k=1时，x[k-1]=1，代入上式得： k=0 y[0] = Ay[-1] + By[-2] + 0 = 0k=1 y[1] = Ay[0] + By[-2] + c = ck=2 y[2] = Ay[1] + By[0] + 0 = Ay[1]k=3 y[3] = Ay[2] + By[1] .…… .k=n y[n]= Ay[n-1] + By[n-2]在 k>2 以后，y[k]能用 y[k-1]和 y[k-2]算出，这是一个递归的差分方程。
根据上面的说明，我们可以开始数字振荡器的设计。
设该振荡器的频率为 2kHz ，采样率为 40kHz （通过定时器设置，每隔 25us 中断一次，即产生一个 y[n]） ，则递归的差分方程系数为：A=2cosωT=2cos (2 x PI x 2000 / 40000)=2 x 0.95105652B=-1C=sinωT=sin (2 x PI x 2000 / 40000)=0.30901699BC A 792215=⨯ 0002215C B =⨯ 7132215C C =⨯ 为了便于定点 DSP 处理，我们将所有的系数除以 2，然后用 16 位定点格式表示为：这便是本实验中产生 2KHz 正弦信号的三个系数。
实验五RC正弦波振荡器一．实验目的1.学习文氏桥振荡器的电路结构和工作原理。
2.学习振荡电路的调整与测量振荡频率的方法。
二．电路原理简述从电路结构上看，正弦波振荡器实质上是一个没有输入信号，但带有选频网络的正反馈放大器。
它由选频网络和放大器两部分组成，选频网络由R、C串并联组成，故振荡电路称为RC振荡器，它可产生lHz--1MHz的低频信号。
根据RC 电路的不同，可分为RC移项、RC串并联网络、双T选频网络等振荡器。
RC串并联网络(文氏桥)振荡器电路形式如图5—1所示。
其原理为：图中的RC选频电路，若把Ui看成输入电压，把Uo看成输出电压，则只有当f=fo=1/2∏RC，Uo和Ui才能同相位。
且在有效值上Uo=3Ui，对该振荡器电路而言．当电路满足振荡频率f=fo=1/2∏RC，且放大电路的放大倍数︳Au ︳>3时，就能产生一个稳定的正弦波电压Uo。
图5—1 RC串并联网络振荡器原理图本实验采用两极共射极带负反馈放大器组成RC正弦波振荡器，实验电路如图5-2。
电路特点：改变RC则可很方便的改变振荡频率，由于采用两级放大及引入负反馈电路，所以能很容易得到较好的正弦波振荡波形。
其中：R F1=1kΩ，R W=150kΩ，增加Rf3=1kΩ,C2=C3=0.47μF，C7=C8=0.01μF，C1=10μF/25V，C E1= C E2=47μF/25V，R E1’=R E2’=10Ω，R F2=51Ω，R C1’=R E1”=120Ω，R C2=R S= R E2”=470 Ω，R B22=1kΩ，R B21=1.5kΩ，R B1=10kΩ，T1=T2=9013，外接电阻R=2kΩ，电容C=0.01μF，三．实验设备名称数量型号1．直流稳压电源 1台 0～30V可调2．低频信号发生器1台3．示波器 1台4．晶体管毫伏表 1只5．万用表 1只6．反馈放大电路模块 1块 ST2002四. 实验内容与步骤1. RC振荡电路的调整1）按照图5-2电路原理，选用“ST2002反馈放大电路”模块，熟悉元件安装位置，开始接线,此电路中D和0V两点不要连接，检查连接的实验电路确保无误后，在稳压电源输出为12V的前提下对实验电路供电。
LC振荡器实验报告学号:02号班级：电子093班姓名：潘永胜指导老师：康实一、实验目的：了解 LC三点式振荡电路的基本原理，掌握克拉泼振荡器电路的测试及电路参数的计算；1.研究振荡器的振荡频率及振荡幅度的关系；2.研究振荡器反馈系数不同时，静态工作电流对振荡器起振及振幅的影响；3.当 LC回路参数确定后，研究振荡频率受回路 Q值和晶体管工作电流 IEQ的影响；4.掌握数字式频率计及示波器的正确使用方法二、预习要求：1.复习LC振荡器的工作原理；2.分析图1所示的实验电路，说明各元件的作用；并计算晶体管静态工作电流的最大值（注：假设晶体管的β值为80）；3.实验电路图中，若L＝13μH，C1=120pF，C2=680pF可变电容Cmin＝20pF时，最高振荡频率FMAX为多少？若可变电容CMAX=160pF时，最低振荡频率FMIN为多少？4.若电感线圈 L作频率在 6.5MHz时，电感量为 13μH 的 Q值为 100，请计算在L两端分别顺序并联接上电阻110K Ω，33KΩ，10KΩ，47KΩ时，电感的Q值相应的值变为多少？5.认真阅读实验指示书，并根据实验内容设计实验表格．三、实验仪器及设备：l．示波器1台2．数字式频率计 1台 3．直流稳压电源1台4．万用表 1台5．实验电路板四、LC振荡电路原理图五、实验内容及步骤实验电路见下图，并在高频实验箱的实验板上找到对应的插孔位置。
1、 (1)接好电源+12V，注意电源极性不能接反。
(2)反馈电容C不接，C’接入,用示波器观察振荡器停振时的情况。
(3)改变电位器RP测得晶体管V的发射极电压VE，VE可连续变化，记下VE的最大值，计算IE值。
2、振荡频率与振荡幅度的测试实验条件：IE=2mA、C=120pf、C’=680pf 、RL=110K。
(1)改变CT电容，当分别接为C9、C10、C11时，记录相应的频率值，填于表一(2)改变CT电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值VPP，填入表一。
广东海洋大学学生实验报告书（学生用表）
实验名称 课程名称 课程号 学院(系) 专业 班级 学生姓名 学号 实验地点 实验日期
实验5 555定时器
一、实验目的
掌握555集成定时器的基本应用。
二、实验仪器及芯片
1．实验仪器：直流稳压电源、万用表、双踪示波器、数字实验箱。
2．芯片：555定时器两片、电阻与电容若干。
555定时器的管脚排列如下：
D
三、预习要求
1．复习555集成定时器的电路结构、工作原理及其特点。
2．查阅555的有关应用实例。
四、实验内容及步骤：
1．555多谐振荡器
按图（1）连接检查无误后，方可接上电源。
然后观察输出端（3脚）观察高低电平，记录周期（频率）。
注意图中的电容正负极，6引脚接电容正极 +5V 10K
V 0 0
V 10K 0.01µF
100µF
图（1）555多谐振荡器 图（2）555单稳态触发器
2．555单稳态触发器 按图（2）连接，图中6接电容+，1接电容另外一端，电容值先用100uF （，再改用用470 uF ）。
GDOU-B-11-112
图（2）中的V i来源于实验台靠近下方的数字逻辑输出的某一个，正常情况下接高电平，实验中将它拨到低电平，马上再拨回到高电平。
V o接实验台偏上方的逻辑电平输入。
检查无误后，方可接上电源。
五、实验报告
1．整理各实验电路、实验数据记录或者自行画出波形图；
2．将理论值与实际测试值进行比较分析和讨论；
3．思考题：
在555单稳态触发器中，对输入信号的脉冲宽度有无要求？。
实验五 数字振荡器实验一、实验目的本实验属于综合性实验，在项目开发中，我们经常要用产生某一频率的正弦振荡信号，比如在电话通信中，用两个不同频率的正弦信号的叠加来代表按键。
正弦信号的生成方法有三种，计算法、查表法和数字振荡器。
用计算法求正弦波的离散序列值程序设计容易，但实际应用时会占用计算时间，使系统运行速度变慢。
查表法是先通过matlab 将正弦波的序列值计算出来并寄存在存储器中，运行时只要按顺序和一定的速度取出便可。
这种方法要占用较多的存储空间，但是速度快。
第三种方法是利用数字振荡器来实现不同频率信号的叠加，这种方法通过迭代的方法计算出不同频率的正弦信号序列，结构简单，运算速度快，节省内存，因此在DSP 实际应用中我们选择这种方法。
数字振荡器的本质是，使用一个IIR （Infinite Impulse Response ）滤波器，通过把它的极点放在单位圆上面来产生振荡。
利用正弦波sinx 的指数形式)(21sin jx jxe e j x --=可以得到正弦序列x(n)的Z 变换为)(21)sin(][jnwT jnwTe e j T n n x --==ϖ110011[()]()(X )2z 2jnwT jnwT n jwT n jwT nn n e e z e z e z j j ∞∞-----==⎡⎤-=-⎣⎦=∑∑（） 12jwT jwT z z j z e z e -⎡⎤=-⎢⎥--⎣⎦222122cos()1jwT jwT z ze z ze j z z wT -⎡⎤--+=⎢⎥-+⎣⎦22sin()2cos()1z wT Czz z wT z Az B==-+--，此式在|z|>1时成立，且)sin(,1),cos(2wT C B wT A =-==。
根据Z 变换的基本原理和性质，序列x[n]及其Z 变换X （z ）之间存在一一对应的关系，即对于给定的X （z ），可以通过反Z 变换，唯一地确定x[n]。
因此，产生一个正弦波就等价于利用上式设计一个二阶IIR 滤波器，使其系统传递函数就是正弦序列x[n]的z 变换。
系统传递函数为21121)(-----=--=Bz Az Cz B Az z Cz z H 滤波器的极点就是分母02=--B Az z 的根。
24)(cos 4)cos(224222,1-±=+±=wT wT B A A P=)sin()cos(wT j wT ±由上式可以看出，P 1,2是一对复根，其幅值为1，相角为wT 。
幅值为1的极点在单位圆上，对应一个数字振荡器，其振荡频率由系数A 、B 和C 决定。
因此，设计数字振荡器主要是设计这些系数。
由系统函数求得差分方程：)()()()(121z X Cz z Y Bz z Y Az z Y ---=--，设初始条件为0，对上式作反Z 变换，得]1[]2[]1[][-+-+-=n Cx n By n Ay n y ，这是一个二阶差分方程，其单位冲激响应就是sin(wT)。
由上面的式子可得数字振荡器系统流程图如图1所示：利用单位冲激函数x[n-1]的性质，即仅当n=1时，x[n-1]=1,代入上式 n=0 y[0]=Ay[-1]+By[-2]+0=0 n=1 y[1]=Ay[0]+By[-1]+C=C n=2 y[2]=Ay[1]+By[0]+0=Ay[1] n=3 y[3]=Ay[2]+By[1] .n=k y[k]=Ay[k-1]+By[k-2] . .在n>2以后，y[n]可以用y[n-1]和y[n-2]算出，这是一个递归的差分方程。
由此出发，就可以完成数字振荡器的设计。
例如，设该振荡器的频率为F=1KHz ，采样频率为Fs=10KHz ，则0.6282radians sFwT F π==（）,系数A=2cos(wT)=1.618033989;B=-1;C=sin(wT)=0.587785252,由此基础上，利用之前那个公式就可以产生相应的正弦波。
二、实验设备1） 微机一套，操作系统为WINWODS98、WINDOWS2000 SP2或WINDOWS XP SP1或具有更高级的补丁。
2） DSP 硬件仿真器一台、DSP 实验箱一台,示波器一台。
1） 5000CCS2.0软件版本。
4）部分源程序及链接命令文件见D:\EXPER\EXP6目录下的.asm 和.cmd 文件.c 文件，.lib 文件。
三、实验设置1、开关K9拨到右边，即仿真器选择连接右边的CPU2；Z -1 Z -1BA CX （n ） y （n ） 图1数字振荡器系统流程图四、实验内容1、用Z 变换的移位性质可知： h (n )=Asin((n +1)w 0)U(n); 其中所以得到差分方程：0[][1][2][]y n Ay n By n b x n =-+-+；000sin ;2cos ;1b k w A w B ==-=-；其中：02sf w f π=；0f ——为输出信号的频率；k ——正弦信号的幅值；s f ——采样信号频率（8KHZ ）；0w ——归一化数字频率；设初始条件0(1)0;(2)sin()y y w -=-=-则差分方程变换为：()(1)(2)y n Ay n By n =--+- 0()2cos (1)(2)y n w y n y n =---；初始条件：0(1)0;(2)sin()y y w -=-=-；根据上面的参数，代入输出信号的频率可以得到产生不同频率正弦信号所需要的参数表1数字振荡器参数表。
频率 /HZ A B (1)y -(2)y -697 1.70774 -1 0 0.52049 770 1.64528 -1 0 0.56856 852 1.56868 -1 0 0.62033 941 1.47820 -1 0 0.67359 1209 1.16410 -1 0 0.81315 1336 0.99636 -1 0 0.86707 1477 0.79862 -1 0 0.91682 16330.56854-10.958752、使用内存的图形观察工具对正弦振荡器的仿真结果进行时域分析和频域分析，注意正确设置参数。
例程，产生770HZ 正弦振荡信号。
表1数字振荡器参数表图a 770HZ的时域图形图b 770HZ的频谱图五、实验内容1）仔细阅读所给的部分源程序，并完成该程序。
要求实现697HZ+1209HZ两种频率的正弦信号叠加输出。
2）从叠加后的波形输出来看，原始波形中含有的哪些频谱成分？3）完成表1数字振荡器参数表中各个参数值得计算？七、源程序及链接程序1、datasamp.c/************************************************* FileName:DTMF.C** Description:数字振荡器实验* Write by: LinLianDong ** Date: 2013-05-03** Update: 2013-05-03**************************************************/#include "typedef.h"//#include "math.h" //由于使用sin()函数//此程序产生697HZ正弦波，load程序以后，运行，才能得到仿真结果；//设置断点，观察变量地址；//仿真CPU用C54XX simulator//数据格式31-bit floating point//采样频率8KHZ，时域显示用line，频域显示用bar；程序设计中频域采样取N=205; main(){//以下初始化参数为正弦振荡器初始化参数float a1_row;float a[8]={1.70774,1.64528,1.56868,1.47820,1.16410,0.99636,0.79862,0.56854};double yn_chu_zhi[8]={-0.52049,-0.56856,-0.62033,-0.67359,-0.81315,-0.86707,-0.91682}; int j;double yn[800],yn_row[400];//400点合成频率输出+400点静音信号//程序开始；yn_row[1]=0;yn[0]=0;yn[1]=0;//生成正弦波a1_row=a[1]; //row=770;yn_row[0]=yn_chu_zhi[1];for(j=2;j<=400;j++) //产生正弦信号序列，400点{yn_row[j]=a1_row*yn_row[j-1]-yn_row[j-2];yn[j]=yn_row[j];}/* 此处添加代码，实现两个不同频率正弦信号的叠加；*/for(j=401;j<=799;j++) //400点正弦信号和400点静音信号组合{yn[j]=0;}}2、CMD文件如下：MEMORY{PAGE 0: PROG: origin = 0x1000, len = 0x2000VECT: origin = 0x4f80, len = 0x80PAGE 1: IDATA: origin = 0x80, len = 0x2000DARAM: origin = 0x3000, len = 0x1000}SECTIONS{.vectors: {} > VECT PAGE 0 /*汇编的中断向量表*/.text: {} > PROG PAGE 0 /*C与汇编的可执行代码段*/.cinit: {} > PROG PAGE 0 /*C 初始化变量和常数表*/.bss: {} > IDA TA PAGE 1 /*C与汇编的全局和静态变量*/.const: {} > DARAM PAGE 1 /*C 定义常量段*/.stack: {} > DARAM PAGE 1 /*C 系统堆栈*/.switch: {} > IDATA PAGE 1 /*为常量语句建立的表格*/.data: {} > IDA TA PAGE 1 /*汇编的定义的数据段*/}第4章附录附录1：TMS320C5402 CPU及外设存储器寄存器映射表附录2：C5402中的中断标志寄存器（IMR）和中断屏蔽寄存器（IFR）1) 中断标志寄存器IFRIFR中某位为1表明有相应中断，再次写1清除中断。
2）中断屏蔽寄存器IMR要开放某个中断，只需向IMR中相应位（中断允许位）写1。
而ST1中INTM位为中断屏蔽总开关。
附录3：TMS320C5402中断向量表与优先级附录4：TMS320C5402状态和控制寄存器附录5：片内4K掩模ROM的内部资源地址为：F800h—FFFFh，其内部资源，其中F000h – F7FFh 保留F800h – FBFFh 程序自动载入程序FC00h – FCFFh 256-word的μ律扩展表FD00h – FDFFh 256-word的A律扩展表FE00h – FEFFh 256-word的sin查找表FF00h – FF7Fh 保留FF80h – FFFFh 中断向量表附录6：TMS320C5402时钟方式引脚状态及时钟方式寄存器PLLMUL 表示PLL倍频系数PLLDIV表示PLL分频系数PLLCOUNT 表示PLL计数器，用来设置PLL锁定时间PLLON/OFF 表示PLL通断位PLLNDIV 表示时钟发生器选择位，决定时钟发生器的工作方式，0表示分频器方式，1表示PLL方式PLL STATUS 是PLL的状态位。
