实验五 三点式正弦波振荡器

高频电路原理与分析实验报告组员：学号：班级：电子信息工程实验名称：正弦波振荡器指导教师：一．实验目的1.掌握电容三点式LC振荡电路和晶体振荡器的基本工作原理，熟悉其各元件的功能；2.掌握LC振荡器幅频特性的测量方法；3.熟悉电源电压变化对振荡器振荡幅度和频率的影响；4.了解静态工作点对晶体振荡器工作的影响，感受晶体振荡器频率稳定度高的特点。

二．实验内容V ，1.用示波器观察LC振荡器和晶体振荡器输出波形，测量振荡器输出电压峰-峰值p p并以频率计测量振荡频率；2.测量LC振荡器的幅频特性；3.测量电源电压变化对振荡器的影响；4.观察并测量静态工作点变化对晶体振荡器工作的影响。

三、实验步骤1、实验准备插装好正弦振荡器与晶体管混频模块，接通实验箱电源，此时模块上电源指示灯和运行指示灯闪亮。

用鼠标点击显示屏，选择“实验项目”中的“高频原理实验”，然后再选择“振荡器实验”中的“LC振荡器实验”，显示屏会显示出LC振荡器原理实验图。

说明：电路图中各可调元件的调整，其方法是：用鼠标点击要调整的原件，模块上对应的指示灯点亮，然后滑动鼠标上的滑轮，即可调整该元件的参数。

利用模块上编码器调整与鼠标调整其效果完全相同。

用编码器调整的方法是：按动编码器，选择要调整的元件，模块上对应的指示灯点亮，然后旋转编码器旋钮，即可调整其参数。

我们建议采用鼠标调整，因为长时间采用编码器调整，可能会造成编码器损坏。

本实验箱中，各模块可调元件的调整，其方法与此完全相同，后面不再说明。

2、LC振荡实验（为防止晶体振荡器对LC振荡器的影响，应使晶振停振，即调2W3使晶振停振。

）（1）西勒振荡电路幅频特性测量用铆孔线将2P2与2P4相连，示波器接2TP5,频率计与2P5相连。

开关2K1拨至“p”（往下拨），此时振荡电路为西勒电路。

调整2W4使输出幅度最大。

（用鼠标点击2W4，且滑动鼠标滑轮来调整。

）调整2W2可调整变容管2D2的直流电压，从而改变变容管的电容，达到改变振荡器的振荡频率，变容官上电压最高时，变容管电容最小，此时输出频率最高。

三点式正弦波振荡器(高频电子线路实验报告)摘要本实验采用三点式正弦波振荡器电路，通过实验验证了三点式正弦波振荡器的设计和实际应用，其中包括三点式正弦波振荡器的基本原理、电路结构和工作特性等。

实验结果表明，通过合理的电路设计和优化，可以得到高精度、稳定性好的正弦波振荡器，为工程应用提供了重要的参考。

关键词：三点式正弦波振荡器、电路结构、工作特性一、实验目的1.熟悉三点式正弦波振荡器的基本原理和电路结构；3.通过实验验证三点式正弦波振荡器的设计和实际应用。

二、实验原理三点式正弦波振荡器是一种常用的基本电路，它通过正反馈作用在电路中产生自激振荡现象，从而输出对称的正弦波信号。

其基本原理如下：当输出正弦信号幅度变动时，输入放大器的反相输出端和反馈电容之间的电压也会变化，导致反馈放大器的增益也会随之变化，最终导致输出正弦波的幅度稳定在一定的水平上。

同时，在电路中增加合理的RC网络，可以使三点式正弦波振荡器输出的波形更加准确、稳定。

其中，- OA1, OA2分别为运算放大器；- R1, R2, R3分别为电阻，C1, C2分别为电容，L为电感；- 输出信号可以从OA1反相输出端或者OA2非反相输出端输出。

三、实验过程本实验采用EDA软件进行电路仿真和搭建，整个实验过程分为以下几个步骤：1.根据电路原理图，使用EDAW工具将三点式正弦波振荡器的电路搭建出来；2.依据实验材料，按照电路图要求选择合适的R、C、L值；3.将搭建好的电路连接上电源（+12V），开启仿真。

4.在电路仿真过程中，通过示波器观察输出的正弦波形，并分析波形的稳定性和频率响应等特性；5.修改电路参数，观测输出波形的变化情况，并记录相应的数据；四、实验结果通过实验，在合适的电路参数和电源电压下，三点式正弦波振荡器的输出波形为一定幅值的正弦波。

图2 实验得到的三点式正弦波振荡器输出波形五、实验分析通过本实验，我们可以看出三点式正弦波振荡器具有以下特点：1.输出波形准确、稳定。

正弦波振荡器（LC 振荡器和晶体振荡器）实验一、实验目的1．掌握电容三点式LC 振荡电路和晶体振荡器的基本工作原理，熟悉其各元件的功能； 2．掌握LC 振荡器幅频特性的测量方法；3．熟悉电源电压变化对振荡器振荡幅度和频率的影响；通过实验进一步了解调幅的工作原理。

4．了解静态工作点对晶体振荡器工作的影响，感受晶体振荡器频率稳定度高的特点。

二、实验仪器1.100M 示波器 一台2.高频信号源 一台3.高频电子实验箱 一套三、实验电路原理1.基本原理振荡器是指在没有外加信号作用下的一种自动将直流电源的能量变换为一定波形的交变振荡能量的装置。

正弦波振荡器在电子技术领域中有着广泛的应用。

在信息传输系统的各种发射机中，就是把主振器（振荡器）所产生的载波，经过放大、调制而把信息发射出去的。

在超外差式的各种接收机中，是由振荡器产生一个本地振荡信号，送入混频器，才能将高频信号变成中频信号。

振荡器的种类很多。

从所采用的分析方法和振荡器的特性来看，可以把振荡器分为反馈式振荡器和负阻式振荡器两大类。

此实验只讨论反馈式振荡器。

根据振荡器所产生的波形，又可以把振荡器分为正弦波振荡器与非正弦波振荡器。

此实验只介绍正弦波振荡器。

常用正弦波振荡器主要由决定振荡频率的选频网络和维持振荡的正反馈放大器组成，这就是反馈振荡器。

按照选频网络所采用元件的不同，正弦波振荡器可分为LC 振荡器、RC 振荡器和晶体振荡器等类型。

（1）反馈型正弦波自激振荡器基本工作原理以互感反馈振荡器为例，分析反馈型正弦波自激振荡器的基本原理，其原理电路如图2-1所示。

b V bE cE -1L 2L f V bV '+-图 2-1反馈型正弦波自激振荡器原理电路当开关K 接“1”时，信号源b V 加到晶体管输入端，构成一个调谐放大器电路，集电极回路得到了一个放大了的信号F V 。

当开关K 接“2”时，信号源b V 不加入晶体管，输入晶体管是F V 的一部分b V '。

实验三 正弦波振荡器实验一、实验目的1、掌握晶体管（振荡管）工作状态、反馈大小对振荡幅度与波形的影响。

2、掌握改进型电容三点式正弦波振荡器的工作原理及振荡性能的测量方法。

3、研究外界条件变化对振荡频率稳定度的影响。

4、比较LC 振荡器和晶体振荡器频率稳定度，加深对晶体振荡器频率稳定度高的理解。

二、实验内容1、 调试LC 振荡电路特性，观察各点波形并测量其频率。

2、 观察振荡状态与晶体管工作状态的关系。

3、 观察反馈系数对振荡器性能的影响。

4、 比较LC 振荡器和晶体振荡器频率稳定度。

三、实验仪器1、双踪示波器 一台2、万用表 一块3、调试工具 一套四、实验原理正弦波振荡器是应用非常广泛的一类电路，产生正弦信号的振荡电路形式很多，但归纳起来，不外是RC 、LC 和晶体振荡器三种形式。

在本实验研究的主要是LC 三端式振荡器及晶体振荡器。

LC 三端式振荡器的基本电路如图（4-1）所示：根据相位平衡条件，图中构成振荡电路的三个电抗中间，X 1、X 2必须为同性质的电抗，X 3必须为异性质的电抗，且它们之间应满足下列关系式：()213X X X +-= （4-1）这就是LC 三端式振荡器相位平衡条件的判断准则。

若X 1和X 2均为容抗，X 3为感抗，则为电容三端式振荡电路；若X 1和X 2均为感抗，X 3为容抗，则为电感三端式振荡器。

下面以电容三端式振荡器为例分析其原理。

1、电容三端式振荡器共基电容三端式振荡器的基本电路如图4-2所示。

图中C3为耦合电容。

图中与发射极连接的两个电抗为同性质的容抗元件C1和C2，与基极连接的为两个异性质的电抗元件C2和L ，根据判别准则，该电路满足相位条件。

若要它产生正弦波，还须满足振幅起振条件，即：01A F ⋅>(4-2)图4-1 三端式振荡器的交流等效电路式中A O 为电路刚起振时，振荡管工作状态为小信号时的电压增益；F 是反馈系数，只要求出A O 和F 值，便可知道电路有关参数与它的关系。

三点式正弦波振荡器一、实验目的1、 掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。

2、 通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。

3、 研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。

二、实验内容1、 熟悉振荡器模块各元件及其作用。

2、 进行LC 振荡器波段工作研究。

3、 研究LC 振荡器中静态工作点、反馈系数以及负载对振荡器的影响。

4、 测试LC 振荡器的频率稳定度。

三、实验仪器1、模块 3 1块2、频率计模块 1块3、双踪示波器 1台4、万用表 1块四、基本原理实验原理图见下页图1。

将开关S 1的1拨下2拨上， S2全部断开，由晶体管N1和C 3、C 10、C 11、C4、CC1、L1构成电容反馈三点式振荡器的改进型振荡器——西勒振荡器，电容CCI 可用来改变振荡频率。

)14(1210CC C L f +=π振荡器的频率约为4.5MHz （计算振荡频率可调范围） 振荡电路反馈系数F=32.04702202203311≈+=+C C C振荡器输出通过耦合电容C 5（10P ）加到由N2组成的射极跟随器的输入端，因C 5容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。

射随器输出信号经N3调谐放大，再经变压器耦合从P1输出。

图1 正弦波振荡器（4.5MHz ）五、实验步骤1、根据图1在实验板上找到振荡器各零件的位置并熟悉各元件的作用。

2、研究振荡器静态工作点对振荡幅度的影响。

（1）将开关S1拨为“01”，S2拨为“00”，构成LC 振荡器。

（2）改变上偏置电位器W1，记下N1发射极电流I eo (=11R V e ，R11=1K)（将万用表红表笔接TP2，黑表笔接地测量V e ），并用示波测量对应点TP4的振荡幅度V P-P ，填于表1中，分析输出振荡电压和振荡管静态工作点的关系，测量值记于表2中。

LC 正弦波振荡（虚拟实验）1、 电容三点式（1）121100,400,10C nF C nF L mH ===示波器频谱仪（2）121100,400,5C nF C nF L mH ===示波器频谱仪（3）121100,1,5C nF C F L mH μ===示波器频谱仪数据表格: （C1, C2, L1） （C 1，C 2，L 1） O U •i U •增益A 相位差 谐振频率f 0 测量值 理论值 测量值 理论值 （100nF,400nF,10mH ）5.972V1.486V44.0191806.025kHz5.627（100nF,400nF,5mH ） 4.698V 1.161V 4 4.047 180 7.995 kHz 7.958 （100nF,1uF,5mH ）7.116V711.458mV1010.0021807.897 kHz7.465实验数据与理论值间的差异分析:增益差别不大但谐振频率差别较大, 主要是由于读数是的精度有限造成的。

由于游标以格为单位, 因此读数时选取的幅值最大的点可能与实际有差, 因而谐振频率的测量也有误差。

2、 电感三点式（1）1225,100,200L mH L H C nF μ===示波器频谱仪（2）1225,100,100L mH L H C nF μ===示波器频谱仪（3）1222,100,100L mH L H C nF μ===示波器频谱仪数据表格:（L1, L2, C2）（L1，L2，C2）OU•(V)iU•(mV)增益A 相位差谐振频率f0测量值理论值测量值(kHz)理论值(kHz)（5mH,100uH,200nF） 4.497V 89.938mV 50.001 50 180 5.039kHz 4.983 （5mH,100uH,100nF） 4.504V 90.070 mV 50.005 50 180 7.010kHz7.047（2mH,100uH,100nF） 4.483V 224.150mV 20.000 20 180 10.951kHz10.983实验数据与理论值间的差异分析:误差均较小, 主要由于电路不够稳定以及读数精度造成。

5.3 LC正弦波振荡器定义：采用LC谐振回路作为选频网络的反馈型振荡电路称为LC振荡器，按其反馈方式，LC振荡器可分为互感耦合式振荡器、电感反馈式振荡器和电容反馈式振荡器三种类型，其中后两种通常称为三点式振荡器。

5.3.1 互感耦合振荡器互感耦合振荡器利用互感耦合实现反馈振荡。

根据LC谐振回路与三极管不同电极的连接方式分为集电极调谐型、发射极调谐型和基极调谐型。

图5 —17 三种互感耦合振荡电路集电极调谐型电路的高频输出方面比其它两种电路稳定，而且输出幅度大，谐波成分小。

基极调谐型电路的振荡频率可以在较宽的范围内变化，且能保持输出信号振荡幅度平稳。

我们只讨论集电极调谐型电路（用得最多）。

而集电极调谐型又分为共射和共基两种类型，均得到广泛应用。

两者相比，共基调集电路的功率增益较小，输入阻抗较低，所以难于起振，但电路的振荡频率比较高，并且共基电路内部反馈较小，工作比较稳定。

互感耦合电路，变压器同名端的位置必须满足振荡的相位条件，在此基础上适当调节反馈量M总是可以满足振荡的振幅条件。

振荡起振和平衡的相位条件？判断互感耦合振荡器是否可能振荡，通常是以能否满足相位平衡条件，即是否构成正反馈为判断准则。

判断方法采用“瞬时极性法”。

瞬时极性法：首先识别放大器的组态，即共射、共基、共集。

然后根据同名端的设置判断放大器是否满足正反馈。

放大器组态的判别方法：观察放大器中晶体管与输入端和输出回路相连的电极，余下的电极便是参考端。

（后面以实例说明）①输入端接基极端，输出端接集电极，发射极为参考点（接地点），是共射组态。

共射组态为反相放大器，输入、输出信号的瞬时极性相反，如图5 —18（a）所示。

②输入端接发射极，输出端接集电极，基极为参考点（接地点），是共基组态。

共基组态为同相放大器，输入、输出信号的瞬时极性相同，如图5 —18（b）所示。

③共集：输入端接基极端，输出端接发射极，集电极为参考点（接地点），是共集组态。

正弦波振荡器实验报告
实验目的：验证正弦波振荡器的工作原理，并探究其参数对振荡频率的影响。

实验原理：
正弦波振荡器是一种能够产生稳定振荡信号的电路。

其基本原理是通过反馈回路将一部分输出信号重新引入到输入端，形成自激振荡。

常见的正弦波振荡器电路有震荡放大器电路和LC 震荡电路等。

实验器材：
- 正弦波振荡器电路板
- 函数发生器
- 示波器
- 电阻、电容等元器件
实验步骤：
1. 将正弦波振荡器电路与函数发生器、示波器连接起来。

2. 调节函数发生器产生一个适当的输入信号，通过示波器观察输出信号的波形。

3. 根据需要，可以调节电阻、电容等元器件的数值，观察输出信号波形的变化。

4. 记录各个参数对输出信号频率的影响。

实验结果：
根据实验步骤进行操作后，记录输出信号的波形和频率，以及各个参数的数值。

根据实验数据绘制实验曲线。

实验讨论：
根据实验结果分析各个参数对输出信号频率的影响，并探究为什么正弦波振荡器能够产生稳定振荡信号。

结论：
正弦波振荡器能够产生稳定振荡信号，并且其频率可以通过控制元器件的数值来调节。

实验结果与原理相符合，说明正弦波振荡器的工作原理有效。

三点式正弦波振荡器实验数据引言三点式正弦波振荡器实验是电子工程学中的一项基础实验，用于研究电路中的振荡现象。

本文将详细介绍该实验的原理、实验装置、实验过程和实验数据分析，并对实验结果进行深入探讨。

一、实验原理正弦波振荡器是一种能够产生稳定频率和振幅的信号源。

它由三个主要部分组成：放大器、反馈网络和频率稳定电路。

1.1 放大器在正弦波振荡器中，放大器起到放大信号的作用。

放大器通常采用共射放大器或共基放大器的形式，工作在其放大区间。

1.2 反馈网络反馈网络是正弦波振荡器中的关键组成部分，它将部分输出信号反馈到放大器的输入端，从而形成正反馈回路，使得系统产生振荡。

1.3 频率稳定电路频率稳定电路用于保持振荡器的输出频率稳定。

最常见的频率稳定电路是RC网络，通过调节电容或电阻的值可以改变振荡器的频率。

二、实验装置本实验使用的实验装置主要包括示波器、信号发生器和三点式正弦波振荡器电路。

2.1 示波器示波器用于显示电路的波形，是本实验中不可缺少的仪器之一。

示波器可以测量电压和时间的关系，并以波形的形式显示出来。

2.2 信号发生器信号发生器用于产生稳定的正弦波信号，作为振荡器电路的输入信号。

信号发生器具有可调节频率和振幅的功能，可以为实验提供所需的输入信号。

2.3 三点式正弦波振荡器电路三点式正弦波振荡器电路是本实验的核心部分。

它由放大器、反馈网络和频率稳定电路组成，可以产生稳定的正弦波信号。

三、实验过程3.1 实验准备首先，将示波器和信号发生器连接起来，并根据实验要求设置信号发生器的输出频率和振幅。

3.2 搭建电路根据实验指导书提供的电路图，搭建三点式正弦波振荡器电路。

确保电路连接正确并牢固。

3.3 调节电路打开示波器和信号发生器，逐步调节电路，使得示波器上显示出稳定的正弦波波形。

根据实验指导书中给出的方法，调节放大器、反馈网络和频率稳定电路的参数。

3.4 记录实验数据在调节电路的过程中，用示波器测量和记录各部分电路的电压和频率值。

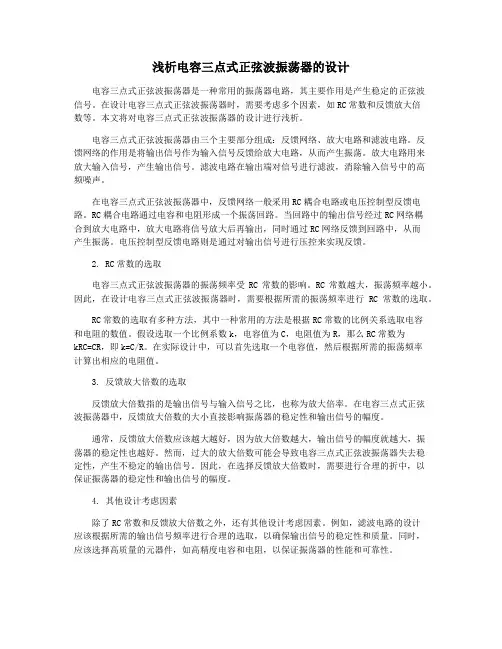

浅析电容三点式正弦波振荡器的设计电容三点式正弦波振荡器是一种常用的振荡器电路，其主要作用是产生稳定的正弦波信号。

在设计电容三点式正弦波振荡器时，需要考虑多个因素，如RC常数和反馈放大倍数等。

本文将对电容三点式正弦波振荡器的设计进行浅析。

电容三点式正弦波振荡器由三个主要部分组成：反馈网络、放大电路和滤波电路。

反馈网络的作用是将输出信号作为输入信号反馈给放大电路，从而产生振荡。

放大电路用来放大输入信号，产生输出信号。

滤波电路在输出端对信号进行滤波，消除输入信号中的高频噪声。

在电容三点式正弦波振荡器中，反馈网络一般采用RC耦合电路或电压控制型反馈电路。

RC耦合电路通过电容和电阻形成一个振荡回路。

当回路中的输出信号经过RC网络耦合到放大电路中，放大电路将信号放大后再输出，同时通过RC网络反馈到回路中，从而产生振荡。

电压控制型反馈电路则是通过对输出信号进行压控来实现反馈。

2. RC常数的选取电容三点式正弦波振荡器的振荡频率受RC常数的影响。

RC常数越大，振荡频率越小。

因此，在设计电容三点式正弦波振荡器时，需要根据所需的振荡频率进行RC常数的选取。

RC常数的选取有多种方法，其中一种常用的方法是根据RC常数的比例关系选取电容和电阻的数值。

假设选取一个比例系数k，电容值为C，电阻值为R，那么RC常数为kRC=CR，即k=C/R。

在实际设计中，可以首先选取一个电容值，然后根据所需的振荡频率计算出相应的电阻值。

3. 反馈放大倍数的选取反馈放大倍数指的是输出信号与输入信号之比，也称为放大倍率。

在电容三点式正弦波振荡器中，反馈放大倍数的大小直接影响振荡器的稳定性和输出信号的幅度。

通常，反馈放大倍数应该越大越好，因为放大倍数越大，输出信号的幅度就越大，振荡器的稳定性也越好。

然而，过大的放大倍数可能会导致电容三点式正弦波振荡器失去稳定性，产生不稳定的输出信号。

因此，在选择反馈放大倍数时，需要进行合理的折中，以保证振荡器的稳定性和输出信号的幅度。

正弦波振荡器实验内容和实验步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!正弦波振荡器实验详解引言正弦波振荡器是电子电路中常见的一种基本元件，用于产生频率稳定的正弦波信号。

正弦波振荡器实验报告引言在电子学领域中，正弦波振荡器是一种重要的电路。

它通过产生稳定且频率可调的正弦信号，在许多应用中起到关键作用。

本实验旨在设计并搭建一个正弦波振荡器电路，并详细分析其工作原理和性能。

实验装置和步骤实验中使用的装置包括：电源供应器、信号发生器、元件（如电容、电感、电阻）和示波器。

实验分为以下几个步骤：1. 搭建电路：根据给定的电路图，依次连接元件和仪器。

确保电路连接的稳定性和正确性。

2. 设置电源：将电流源供应器连接到电路，调整输出电压，并保证电源稳定。

这是实现正弦波振荡的基础。

3. 信号发生器设置：使用信号发生器提供一个直流参考电压，作为振荡器的输入信号。

逐步调整频率，找到振荡器产生最稳定的正弦波的频率。

4. 输出测量：将示波器连接到电路的输出端，通过示波器的屏幕观察输出信号的波形和频率。

调整电路中的元件数值，使输出波形尽可能接近理想的正弦波。

工作原理与分析正弦波振荡器的工作原理基于放大器和反馈网络的相互作用。

根据霍尔的理论，正弦波振荡器需要满足以下两个条件：放大环路增益大于1并且相位延迟为360度。

在本实验中，我们采用集成运算放大器作为放大器和RC网络作为反馈网络。

RC网络是由电容和电阻串联而成，起到了相位延迟的作用。

电容的充放电过程导致输出信号在反馈回路中相位延迟，满足相位延迟的要求。

此外，电容和电阻的数值也决定了输出信号的频率。

放大器的设计是整个电路中的核心部分。

通过调整放大器的增益，我们可以控制正弦波振荡器的输出信号幅度。

通过选择合适的放大器类型和元件数值，同时结合反馈网络的设计，我们可以实现一个稳定且频率可调的正弦波输出。

实验结果与讨论在实验中，我们通过调整电路中元件的数值和信号发生器的频率，成功实现了一个正弦波振荡器。

通过示波器观察到的波形可以明显地看出，输出信号接近理想的正弦波。

频率的可调范围也较广，满足了实际应用的需求。

值得注意的是，在实际电路中存在一些不理想因素，如元件本身的非线性特性、放大器的失真等。

***************学校高频电子线路课程设计报告设计题目：三点式LC正弦波振荡器系部：专业：班级：学生姓名：学号：成绩：2011年月“高频电子线路”课程设计任务书1．时间：2011年06月6日~2011年06月10日2. 课程设计单位：***************学校3. 课程设计目的：掌握“高频电子线路”课程的基本概念、基本原理，加深对高频电子系统的工作原理和电路调试方法的理解。

4. 课程设计任务：①了解电路图绘制软件的相关常识及其特点；②熟悉电路图绘制软件的使用方法；③理解高频电子系统的布局布线规则；④作好实习笔记，对自己所发现的疑难问题及时请教解决；⑤联系自己专业知识，熟练设计高频电子线路的，总结自己的心得体会；⑥参考相关的的书籍、资料，认真完成实训报告。

⑦作好笔记，对自己所发现的疑难问题及时请教解决；⑧联系自己所学知识，总结本次设计经验；⑨认真完成课程设计报告。

高频课程设计报告前言：振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。

凡是可以完成这一目的的装置都可以作为振荡器。

一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。

放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。

正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。

选频网络则只允许某个特定频率 f能通过，使振荡器产生单一频率的输出。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压 Uf 和输入电压 Ui要相等，这是振幅平衡条件。

二是Uf和Ui必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。

一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

振荡器的用途十分广泛，它是无线电发送设备的心脏部分，也是超外差式接收机的主要部分各种电子测试仪器如信号发生器、数字式频率计等，其核心部分都离不开正弦波振荡器。

课程设计报告课题名称 _____电容三点式正弦波振荡器__ 学院电子信息学院专业通信工程班级学号姓名好人指导教师陈布雨绪论振荡器是用来产生重复电子信号（通常是正弦波或方波）的电子元件，其构成的电路叫振荡电路。

能将直流电转换为具有一定频率交流电信号输出的电子电路或装置。

种类很多，按振荡激励方式可分为自激振荡器、他激振荡器；按电路结构可分为阻容振荡器、电感电感振荡器、晶体振荡器、音叉振荡器等；按输出波形可分为正弦波、方波、锯齿波等振荡器。

广泛用于电子工业、医疗、科研等方面。

振荡器的种类很多，使用范围也不相同，但是它们的基本原理都是相同的，都要满足起振、平衡和稳定条件。

振荡器可以分为正弦波振荡器和非正弦波振荡器。

按照产生振荡的工作原理，振荡器可分为反馈式振荡器和负阻式振荡器。

所谓反馈式振荡器，就是利用正反馈原理构成的振荡器，是目前用的最广泛的一类振荡器。

所谓负阻式振荡器，就是利用正反馈有负阻特特性的器件构成的振荡器。

在这种电路，负阻所起的作用，是将振荡器回路的正阻抵消以维持等幅振荡。

反馈式振荡器电路，有变压器反馈式振荡电路，电感三点式振荡电路，电容三点式振荡电路和石英晶体振荡电路等。

本次课设设计了电容三点式正弦波振荡器。

一设计原理说明 (4)1.1 反馈振荡器的原理 (4)1.1.1 原理分析 (4)1.1.2 平衡条件 (5)1.1.3 起振条件 (5)1.1.4 稳定条件 (6)1.2 电容三点式振荡器 (6)1.3 设计原理 (7)二电路设计与仿真 (8)2.1 参数设置 (8)2.2仿真电路图形 (10)三仿真结果 (11)四课设小结 (12)参考文献 (13)一 设计原理说明1.1 反馈振荡器的原理1.1.1 原理分析反馈振荡器的原理框图如图2.1所示。

由图可见，反馈振荡器是由放大器和反馈网络组成的一个闭合环路，放大器通常是以某种选频网络（如振荡回路）作为负载，是一调谐放大器，反馈网络一般是由无源器件组成的线性网络。

目录摘要 (I)1 绪论 (1)2.1 反馈振荡器的原理 (2)2.1.1 原理分析 (2)2.1.2 平衡条件 (3)2.1.3 起振条件 (3)2.1.4 稳定条件 (4)2.2 电容三点式振荡器 (4)3 设计思路及方案 (6)3.1 总体思路 (6)3.2 设计原理 (6)3.3 单元设计 (7)3.3.1 电容三点式振荡单元 (7)4 电路仿真与实现 (10)4.1 基于NI.Multisim.V10.0.1软件的电路仿真 (10)5 心得体会 (14)《高频电子线路》课程设计说明书摘要在社会信息化程度越来越高的背景下，通讯工具在我们的生活中扮演了越来越重要的角色。

高频信号发生器主要用来向各种电子设备和电路提供高频能量或高频标准信号，以便测试各种电子设备和电路的电气特性。

高频信号发生器主要是产生高频正弦振荡波，故电路主要是由高频振荡电路构成。

振荡器的功能是产生标准的信号源，广泛应用于各类电子设备中。

所以，振荡器是电子技术领域中最基本的电子线路，也是从事电子技术工作人员必须要熟练掌握的基本电路。

本次课设要求制作高频电容三点式正选拨振荡器，采用晶体三极管或集成电路，场效应管构成正弦波振荡器，达到任务书所要求的目标。

并介绍了设计步骤，比较了各种设计方法的优缺点，总结了不同振荡器的性能特征。

使用实验要求的电源和频率计进行验证，实现了设计目标。

关键字：通信高频信号电容正弦波振荡器1 绪论在社会信息化程度越来越高的背景下，通讯工具在我们的生活中扮演了越来越重要的角色。

振荡器简单地说就是一个频率源，一般用在锁相环中能将直流电转换为具有一定频率交流电信号输出的电子电路或装置。

详细说就是一个不需要外信号激励、自身就可以将直流电能转化为交流电能的装置。

一般分为正反馈和负阻型两种。

所谓“振荡”，其涵义就暗指交流，振荡器包含了一个从不振荡到振荡的过程和功能。

能够完成从直流电能到交流电能的转化，这样的装置就可以称为“振荡器”。

实验五、电容三点式LC 正弦波发生器一、实训目的1.掌握电容三点式LC 正弦波发生器的工作原理。

2.学会对LC 正弦振荡电路的调试。

二、实训电路与工作原理1.图5.1（a ）为电容三点式LC 正弦波振荡电路。

从图中可以看出，1C 、2C 、L 组成并联谐振回路。

由于B C 和E C 数值较大（较1C 、2C 大10倍），对于高频振荡信号可视为短路，它的交流通路如图5.1（b ）所示。

电容1C 上的电压为反馈电压。

根据交流通路，可以用瞬时极性法来判断反馈电压.f U 的极性。

若设三极管VT 基极电位某瞬间极性为（+），则三极管集电极电位极性便为（-）（三极管电路对交流构成一个反相器），而电容1C 与2C 串联后与电感L 构成并联谐振回路，于是由电容2C 上端瞬间极性为（-）、下端为（+），便可推出电容1C 的极性亦为上（-）、下（+），如图5.1(b)所示（同一条支路中，充、放电电流方向是相同）。

由图可见，反馈电压.f U 和放大电路输入电压.i U 极性相同，从而构成了正反馈，为振荡形成建立了基本构架。

2.振荡频率由于与电感并联的是两个串联的电容1C 与2C ，所以其等效电容C 为1212C C C C C =+CC)L R k Ω()a LC 振荡电路.U ()b 交流通路5.1图电容三点式LC 正弦波振荡电路若1C =2C =0.01uF , 则C =112C =0.005uF由电工基础知识已知，并联谐振电路的振荡频率o f =（5.1）以330L uH =及0.005C uF =代入上式，有124o f kHz ==≈3.由图5.1（b ）可见，三极管VT 的三个电极分别与电容1C 和2C 的三个端子相接，所以该电路属于电容三点式振荡电路。

图中E C 为高频旁路电容，如果把E C 去掉，信号在发射极电阻E R 上将产生损失，放大倍数降低，甚至难以起振。

B C 为高频耦合电容，它将振荡信号耦合到三极管基极。
