地下输气管道泄漏点精确定位方法(1)
- 格式：ppt
- 大小：576.53 KB
- 文档页数：2
下载文档原格式
合集下载

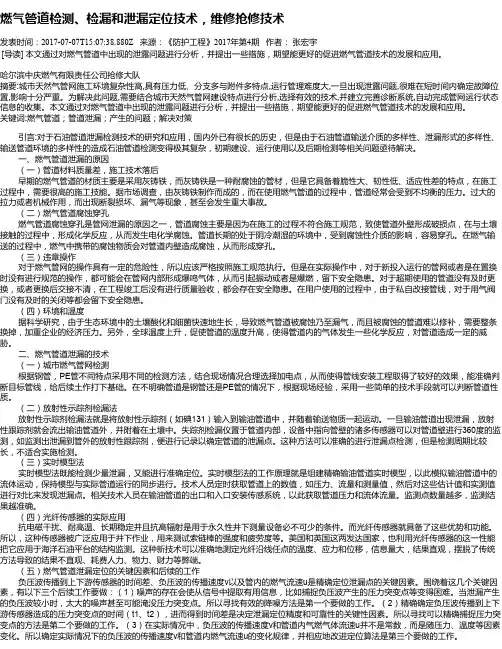

燃气管道检测、检漏和泄漏定位技术,维修抢修技术
燃气管道检测、检漏和泄漏定位技术，维修抢修技术发表时间：2017-07-07T15:07:38.880Z 来源：《防护工程》2017年第4期作者：张宏宇[导读] 本文通过对燃气管道中出现的泄露问题进行分析，并提出一些措施，期望能更好的促进燃气管道技术的发展和应用。
哈尔滨中庆燃气有限责任公司抢修大队摘要:城市天然气管网施工环境复杂性高,具有压力低、分支多与附件多特点,运行管理难度大,一旦出现泄露问题,很难在短时间内确定故障位置,影响十分严重。
为解决此问题,需要结合城市天然气管网建设特点进行分析,选择有效的技术,并建立完善诊断系统,自动完成管网运行状态信息的收集。
本文通过对燃气管道中出现的泄露问题进行分析，并提出一些措施，期望能更好的促进燃气管道技术的发展和应用。
关键词:燃气管道；管道泄漏；产生的问题；解决对策引言:对于石油管道泄漏检测技术的研究和应用，国内外已有很长的历史，但是由于石油管道输送介质的多样性、泄漏形式的多样性、输送管道环境的多样性的造成石油管道检测变得极其复杂，初期建设、运行使用以及后期检测等相关问题亟待解决。
一、燃气管道泄漏的原因（一）管道材料质量差，施工技术落后早期的燃气管道的材质主要是采用灰铸铁，而灰铸铁是一种耐腐蚀的管材，但是它具备着脆性大、韧性低、适应性差的特点，在施工过程中，需要很高的施工技能。
据市场调查，由灰铸铁制作而成的，而在使用燃气管道的过程中，管道经常会受到不均衡的压力。
过大的拉力或者机械作用，而出现断裂损坏、漏气等现象，甚至会发生重大事故。
（二）燃气管道腐蚀穿孔燃气管道腐蚀穿孔是管网泄漏的原因之一，管道腐蚀主要是因为在施工的过程不符合施工规范，致使管道外壁形成破损点，在与土壤接触的过程中，形成化学反应，从而发生电化学腐蚀。
管道长期的处于阴冷潮湿的环境中，受到腐蚀性介质的影响，容易穿孔。
在燃气输送的过程中，燃气中携带的腐蚀物质会对管道内壁造成腐蚀，从而形成穿孔。
（三）违章操作对于燃气管网的操作具有一定的危险性，所以应该严格按照施工规范执行。

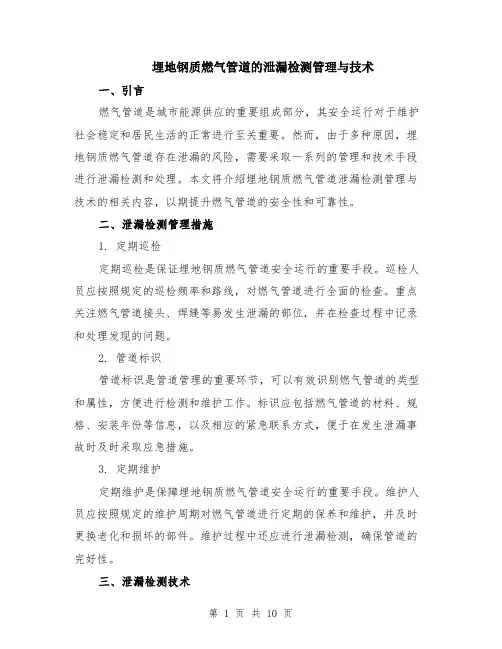

埋地钢质燃气管道的泄漏检测管理与技术（4篇）
埋地钢质燃气管道的泄漏检测管理与技术一、引言燃气管道是城市能源供应的重要组成部分，其安全运行对于维护社会稳定和居民生活的正常进行至关重要。
然而，由于多种原因，埋地钢质燃气管道存在泄漏的风险，需要采取一系列的管理和技术手段进行泄漏检测和处理。
本文将介绍埋地钢质燃气管道泄漏检测管理与技术的相关内容，以期提升燃气管道的安全性和可靠性。
二、泄漏检测管理措施1. 定期巡检定期巡检是保证埋地钢质燃气管道安全运行的重要手段。
巡检人员应按照规定的巡检频率和路线，对燃气管道进行全面的检查。
重点关注燃气管道接头、焊缝等易发生泄漏的部位，并在检查过程中记录和处理发现的问题。
2. 管道标识管道标识是管道管理的重要环节，可以有效识别燃气管道的类型和属性，方便进行检测和维护工作。
标识应包括燃气管道的材料、规格、安装年份等信息，以及相应的紧急联系方式，便于在发生泄漏事故时及时采取应急措施。
3. 定期维护定期维护是保障埋地钢质燃气管道安全运行的重要手段。
维护人员应按照规定的维护周期对燃气管道进行定期的保养和维护，并及时更换老化和损坏的部件。
维护过程中还应进行泄漏检测，确保管道的完好性。
三、泄漏检测技术1. 监测系统监测系统是实现埋地钢质燃气管道泄漏检测的重要设备。
监测系统可以通过安装在管道上的传感器实时监测管道压力、温度等参数的变化，并通过数据分析和处理判断是否发生泄漏。
监测系统还可以与报警系统联动，一旦发现泄漏情况，及时发出警报。
2. 红外探测器红外探测器是一种常用的燃气泄漏检测技术。
它通过检测管道周围空气中的燃气浓度来判断是否发生泄漏。
红外探测器具有灵敏度高、响应速度快、操作简便等优点，可以在较大范围内进行泄漏检测。
3. 超声波探测器超声波探测器是另一种常用的燃气泄漏检测技术。
它通过检测管道中泄漏产生的超声信号来判断是否发生泄漏。
超声波探测器具有高灵敏度、无污染和适应性强等优点，可应用于多种环境和条件下的泄漏检测。
4. 气体色谱法气体色谱法是一种精确的燃气泄漏定量分析技术。

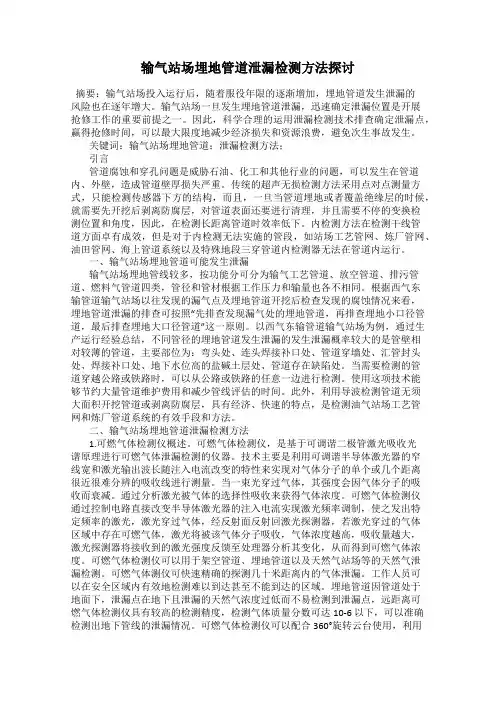

输气站场埋地管道泄漏检测方法探讨
输气站场埋地管道泄漏检测方法探讨摘要：输气站场投入运行后，随着服役年限的逐渐增加，埋地管道发生泄漏的风险也在逐年增大。
输气站场一旦发生埋地管道泄漏，迅速确定泄漏位置是开展抢修工作的重要前提之一。
因此，科学合理的运用泄漏检测技术排查确定泄漏点，赢得抢修时间，可以最大限度地减少经济损失和资源浪费，避免次生事故发生。
关键词：输气站场埋地管道；泄漏检测方法；引言管道腐蚀和穿孔问题是威胁石油、化工和其他行业的问题，可以发生在管道内、外壁，造成管道壁厚损失严重。
传统的超声无损检测方法采用点对点测量方式，只能检测传感器下方的结构，而且，一旦当管道埋地或者覆盖绝缘层的时候，就需要先开挖后剥离防腐层，对管道表面还要进行清理，并且需要不停的变换检测位置和角度，因此，在检测长距离管道时效率低下。
内检测方法在检测干线管道方面卓有成效，但是对于内检测无法实施的管段，如站场工艺管网、炼厂管网、油田管网、海上管道系统以及特殊地段三穿管道内检测器无法在管道内运行。
一、输气站场埋地管道可能发生泄漏输气站场埋地管线较多，按功能分可分为输气工艺管道、放空管道、排污管道、燃料气管道四类，管径和管材根据工作压力和输量也各不相同。
根据西气东输管道输气站场以往发现的漏气点及埋地管道开挖后检查发现的腐蚀情况来看，埋地管道泄漏的排查可按照“先排查发现漏气处的埋地管道，再排查埋地小口径管道，最后排查埋地大口径管道”这一原则。
以西气东输管道输气站场为例，通过生产运行经验总结，不同管径的埋地管道发生泄漏的发生泄漏概率较大的是管壁相对较薄的管道，主要部位为：弯头处、连头焊接补口处、管道穿墙处、汇管封头处、焊接补口处、地下水位高的盐碱土层处、管道存在缺陷处。
当需要检测的管道穿越公路或铁路时，可以从公路或铁路的任意一边进行检测。
使用这项技术能够节约大量管道维护费用和减少管线评估的时间。
此外，利用导波检测管道无须大面积开挖管道或剥离防腐层，具有经济、快速的特点，是检测油气站场工艺管网和炼厂管道系统的有效手段和方法。
泄漏点检测PPT课件
第8页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、气体泄漏的预防
做好管道的腐蚀与防护工作，尽可能的对管道实施 防腐层和阴极保护的联合保护手段。定期对管道的防腐 层缺陷进行检测和评价，对管道防腐层较差的管段进行 修复。管道的阴极保护状况应按规范定期检测和评价， 对未达到保护的管段应查明原因并采取相应的整改或补 救措施。管道的防腐层与阴极保护应达到均衡工作；
授课：续理 xulibj@
第9页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
燃气泄漏检测车是在车辆上安装泄漏检测设备，当 检漏车在埋设有燃气管道的路面上方或附近行驶时，能 够快速、准确地进行管道泄漏检测，判断管道是否泄漏 及泄漏的程度。其检测技术主要有FID火焰电离式检测 技术，OMD光学甲烷红外检测技术。
授课：续理 xulibj@
第14页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
六、采用超声波仪器进行检测
原理：
如果一个容器内充满气体，当其内部压强大于外部压强时，由 于内外压差较大，一旦容器有漏孔，气体就会从漏孔冲出。当漏孔 尺寸较小且雷诺数较高时，冲出气体就会形成湍流，湍流在漏孔附 近会产生一定频率的声波，如图所示。声波振动的频率与漏孔尺寸 有关，漏孔较大时人耳可听到漏气声，漏孔很小且声波频率大于 20kHz时，人耳就听不到了，但它们能在空气中传播，被称作空载 超声波。超声波是高频短波信号，其强度随着离开声源(漏孔)距离 的增加而迅速衰减。因此，超声波被认为是一种方向性很强的信号， 用此信号可以判断泄漏的位置。
地下输气管道泄漏点精确定位方法
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测
四、负压波法泄漏的判断技术
负压法检测输油管道泄漏需要根据采集到的压力波信号序列， 实时分析压力信号的变化趋势，实时判断管道是处于正常运行状态， 还是处于故障状态。应用信号自动分段技术处理压力波信号进行管 道泄漏判断是一种行之有效的方法。
九、地下输气管道泄漏点精确定位方法 ：
气体泄漏的检测
６、气体泄漏的地面仪器检查
〔3〕负压波检测与定位 原理：
负压波检测是一种声学方法，在管道泄漏时，泄漏处会因为液体物质损失而产 生压力降低，这个瞬时的压力下降作用在液体介质上，就作为減压波源通过流体介 质向泄漏点的上下游以声速传播。以泄漏前的压力作为参考标准，泄漏时产生的减 压波就称为负压波。在管道首未端各安装一个压力变送器，根据泄漏产生的负压波 传播到上下游的时间差和管内压力波的传播速度就可以计算出泄漏位置。
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
声压与泄漏量的关系 ：
泄漏产生的超声波频带比较宽，一般在20kHz到100kHz之间。 不同的频率点，超声波的能量是不同的。 频谱峰值也是随泄漏孔的尺寸和压力的变化而变化的。
比方：在一定的泄漏孔径和压力下，如果泄漏超声波的频谱峰值是在 38kHz点，那么加大孔径以后它的频谱峰值可能出现在36kHz点；如果孔 径不变，加大系统内外压差，频谱峰值可能出现在43kHz点。但是在同一 频率点，对于形状相同的泄漏孔，泄漏所产生的超声波的声强随泄漏量的 增大而增大。
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 一、基本概念：
气体泄漏不像油、水泄漏那样直观、明显，有其特 有的隐蔽性，尤其是微量泄漏更是难以发现。
燃气管道泄漏检测中的漏点定位
1、管道定位—— 2、泄漏初检——采用带有手推式探头或钟形探 头的检测仪器在管道的上方两侧，沿管路一步步 侦测可能渗 出地表的可燃气（在车道下方的管 道检测，可采用车载式检测仪）。
应避免用手持式检测仪检测埋地管道的泄漏
气体从埋地管道的破口处泄漏后，会沿着 相对疏松 或者存在缝隙构造的地方窜到地面。 所以检测过程中要仔细地观察地面的情况，有 意识地寻找燃气最可能渗出地表的地方，如绿 化带、马路沿、水泥地块接缝处等等。
顶置式也可以检测埋设与路边人行道上的埋地管道有效。
新型车载式：利用其超高的灵敏度（PPB级浓度单位）、风速风向仪和北 斗定位系统，可对系统经过路线的左右两边150米区域内的泄漏 情况进行准确的泄漏判断。
但，无论是老式的还是新型的车载式所 检测的泄漏点都是燃气窜出地面的位置， 在管道上破损点的精准定位，还是需要 靠手推式（手杖式）和对地打孔来最终 完成。
22 % Vol.
4 % Vol.
高浓度泄漏环境 56 % Vol.
44 % Vol.
62 % Vol.
解决办法——真空吸气法
布置三个吸气孔，均匀施加负压，抽取土壤中的可燃气
泵后测试结果
¡
4 % Vol.
12 % Vol.
5 % Vol.
实例
开动脑筋仔细判断
实例
总不会挖着气矿了吧
（二）气体浓度单位分类
4、ppm/米——激光检测的浓度单位
理解：每米厚度的甲烷气团中以ppm显示的浓度值。
如：甲烷气团的浓度是3000ppm
气团厚度
气团浓度
1m × 3000ppm = 0.2m × 3000ppm = 1.5m × 3000ppm =
显示浓度
3000ppm 600ppm

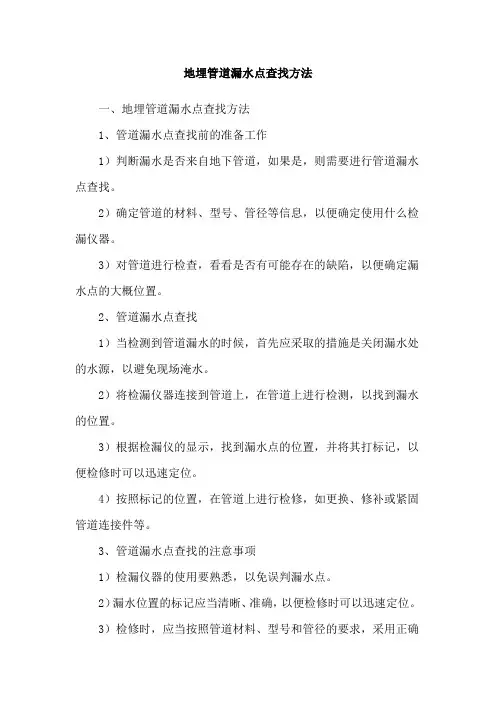

地埋管道漏水点查找方法
地埋管道漏水点查找方法
一、地埋管道漏水点查找方法
1、管道漏水点查找前的准备工作
1）判断漏水是否来自地下管道，如果是，则需要进行管道漏水点查找。
2）确定管道的材料、型号、管径等信息，以便确定使用什么检漏仪器。
3）对管道进行检查，看看是否有可能存在的缺陷，以便确定漏水点的大概位置。
2、管道漏水点查找
1）当检测到管道漏水的时候，首先应采取的措施是关闭漏水处的水源，以避免现场淹水。
2）将检漏仪器连接到管道上，在管道上进行检测，以找到漏水的位置。
3）根据检漏仪的显示，找到漏水点的位置，并将其打标记，以便检修时可以迅速定位。
4）按照标记的位置，在管道上进行检修，如更换、修补或紧固管道连接件等。
3、管道漏水点查找的注意事项
1）检漏仪器的使用要熟悉，以免误判漏水点。
2）漏水位置的标记应当清晰、准确，以便检修时可以迅速定位。
3）检修时，应当按照管道材料、型号和管径的要求，采用正确
的更换、修补或紧固管道连接件等手段，以免管道漏水。

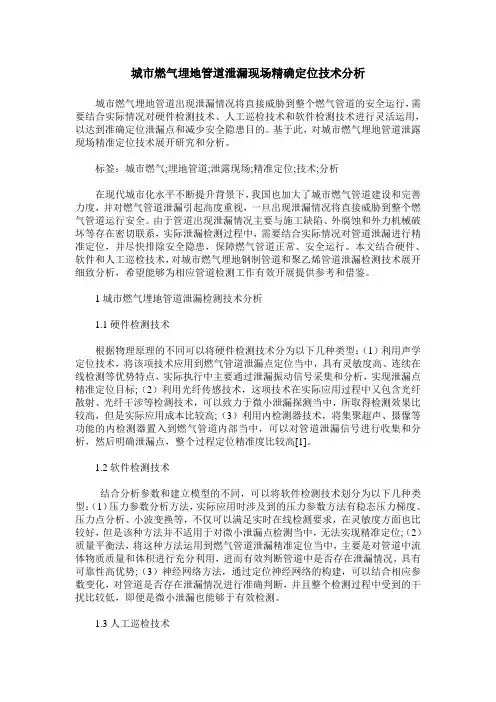

城市燃气埋地管道泄漏现场精确定位技术分析
城市燃气埋地管道泄漏现场精确定位技术分析城市燃气埋地管道出现泄漏情况将直接威胁到整个燃气管道的安全运行，需要结合实际情况对硬件检测技术、人工巡检技术和软件检测技术进行灵活运用，以达到准确定位泄漏点和减少安全隐患目的。
基于此，对城市燃气埋地管道泄露现场精准定位技术展开研究和分析。
标签：城市燃气;埋地管道;泄露现场;精准定位;技术;分析在现代城市化水平不断提升背景下，我国也加大了城市燃气管道建设和完善力度，并对燃气管道泄漏引起高度重视，一旦出现泄漏情况将直接威胁到整个燃气管道运行安全。
由于管道出现泄漏情况主要与施工缺陷、外腐蚀和外力机械破坏等存在密切联系，实际泄漏检测过程中，需要结合实际情况对管道泄漏进行精准定位，并尽快排除安全隐患，保障燃气管道正常、安全运行。
本文结合硬件、软件和人工巡检技术，对城市燃气埋地钢制管道和聚乙烯管道泄漏检测技术展开细致分析，希望能够为相应管道检测工作有效开展提供参考和借鉴。
1城市燃气埋地管道泄漏检测技术分析1.1硬件检测技术根据物理原理的不同可以将硬件检测技术分为以下几种类型：（1）利用声学定位技术，将该项技术应用到燃气管道泄漏点定位当中，具有灵敏度高、连续在线检测等优势特点，实际执行中主要通过泄漏振动信号采集和分析，实现泄漏点精准定位目标;（2）利用光纤传感技术，这项技术在实际应用过程中又包含光纤散射、光纤干涉等检测技术，可以致力于微小泄漏探测当中，所取得检测效果比较高，但是实际应用成本比较高;（3）利用内检测器技术，将集聚超声、摄像等功能的内检测器置入到燃气管道内部当中，可以对管道泄漏信号进行收集和分析，然后明确泄漏点，整个过程定位精准度比较高[1]。
1.2软件检测技术结合分析参数和建立模型的不同，可以将软件检测技术划分为以下几种类型：（1）压力参数分析方法，实际应用时涉及到的压力参数方法有稳态压力梯度、压力点分析、小波变换等，不仅可以满足实时在线检测要求，在灵敏度方面也比较好，但是该种方法并不适用于对微小泄漏点检测当中，无法实现精准定位;（2）质量平衡法，将这种方法运用到燃气管道泄漏精准定位当中，主要是对管道中流体物质质量和体积进行充分利用，进而有效判断管道中是否存在泄漏情况，具有可靠性高优势;（3）神经网络方法，通过定位神经网络的构建，可以结合相应参数变化，对管道是否存在泄漏情况进行准确判断，并且整个检测过程中受到的干扰比较低，即便是微小泄漏也能够于有效检测。
地下输气管道泄漏点精确定位方法
输气管道的分类
根据输送介质的不同，输 气管道可分为天然气管道、 煤气管道和液态烃管道等。
输气管道的应用
输气管道广泛应用于城市 燃气供应、工业用气、天 然气发电等领域。
管道材料与结构
Hale Waihona Puke 管道材料常用的输气管道材料包括碳钢管 、不锈钢管、合金钢管和铜管等 。
管道结构
输气管道的结构包括管体、防腐 层、保温层和防护套等，根据不 同的输送压力和环境条件，管道 的结构和材料会有所不同。
优点
简单易行，成本低。
缺点
对管道流量和压力测量精度要求高，误差较大。
基于音频信号分析的方法
1 2
音频信号分析法
利用管道内气体流动产生的音频信号，通过分析 音频信号的频率、幅值等特征，判断泄漏点的位 置。
优点
对小泄漏点敏感，适用于检测早期泄漏。
3
缺点
易受管道材料、环境噪声等因素影响，定位精度 有限。
03
研究方法包括理论分析、实验验证和现场测试。首先通过理论分析建立声波传 播模型和压力梯度变化模型；其次进行实验验证，优化模型参数；最后进行现 场测试，评估定位方法的实际效果和应用价值。
02
地下输气管道基础知识
输气管道概述
01
02
03
输气管道的定义
输气管道是指用于输送天 然气的管道系统，由管道、 管道附件、站场和储气设 施等组成。
地下输气管道泄漏点 精确定位方法
目录
• 引言 • 地下输气管道基础知识 • 地下输气管道泄漏原因及影响 • 地下输气管道泄漏点定位技术与方法 • 精确定位方法研究与实现 • 实验与分析 • 结论与展望
01
引言
研究背景与意义
地下输气管道在能源输送中具有重要地位，一旦发生泄漏， 不仅影响能源供应，还可能引发安全事故。因此，快速、准 确地定位泄漏点对于保障能源供应和公共安全具有重要意义 。

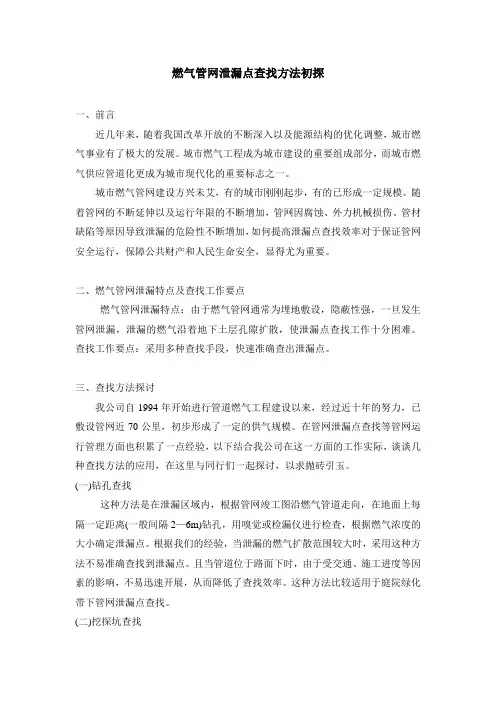

燃气管网泄漏点查找方法初探
燃气管网泄漏点查找方法初探一、前言近几年来，随着我国改革开放的不断深入以及能源结构的优化调整，城市燃气事业有了极大的发展。
城市燃气工程成为城市建设的重要组成部分，而城市燃气供应管道化更成为城市现代化的重要标志之一。
城市燃气管网建设方兴未艾，有的城市刚刚起步，有的已形成一定规模。
随着管网的不断延伸以及运行年限的不断增加，管网因腐蚀、外力机械损伤、管材缺陷等原因导致泄漏的危险性不断增加，如何提高泄漏点查找效率对于保证管网安全运行，保障公共财产和人民生命安全，显得尤为重要。
二、燃气管网泄漏特点及查找工作要点燃气管网泄漏特点：由于燃气管网通常为埋地敷设，隐蔽性强，一旦发生管网泄漏，泄漏的燃气沿着地下土层孔隙扩散，使泄漏点查找工作十分困难。
查找工作要点：采用多种查找手段，快速准确查出泄漏点。
三、查找方法探讨我公司自1994年开始进行管道燃气工程建设以来，经过近十年的努力，已敷设管网近70公里，初步形成了一定的供气规模。
在管网泄漏点查找等管网运行管理方面也积累了一点经验，以下结合我公司在这一方面的工作实际，谈谈几种查找方法的应用，在这里与同行们一起探讨，以求抛砖引玉。
(一)钻孔查找这种方法是在泄漏区域内，根据管网竣工图沿燃气管道走向，在地面上每隔一定距离(一般间隔2—6m)钻孔，用嗅觉或检漏仪进行检查，根据燃气浓度的大小确定泄漏点。
根据我们的经验，当泄漏的燃气扩散范围较大时，采用这种方法不易准确查找到泄漏点。
且当管道位于路面下时，由于受交通、施工进度等因素的影响，不易迅速开展，从而降低了查找效率。
这种方法比较适用于庭院绿化带下管网泄漏点查找。
(二)挖探坑查找这种方法也可以说是钻孔法的扩大。
这种方法是结合管网竣工图，对影响管网泄漏的各种原因进行综合分析，确定几个开挖点开挖探坑，露出管道或接口，检查是否泄漏。
这种方法与钻孔法具有相类似的特点，由于受地面状况及地下各种管线的影响，有时不能采用机械开挖探坑，开挖工作以人工为主，工作量较大，再加上分析不准确的因素，工作效率有可能进一步降低，同样不利于迅速查找泄漏点。

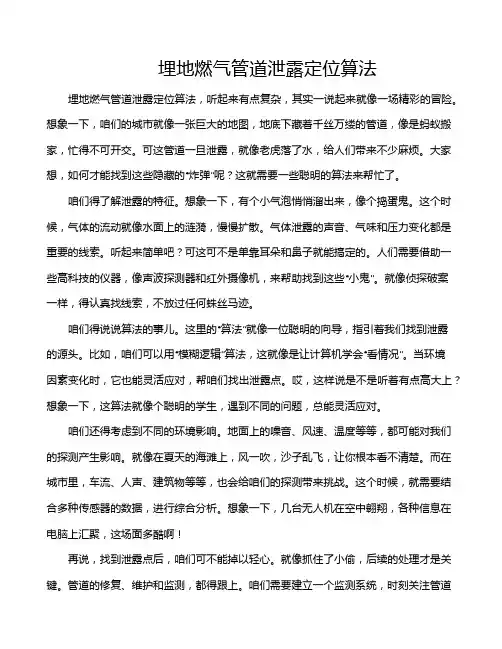

埋地燃气管道泄露定位算法
埋地燃气管道泄露定位算法埋地燃气管道泄露定位算法，听起来有点复杂，其实一说起来就像一场精彩的冒险。
想象一下，咱们的城市就像一张巨大的地图，地底下藏着千丝万缕的管道，像是蚂蚁搬家，忙得不可开交。
可这管道一旦泄露，就像老虎落了水，给人们带来不少麻烦。
大家想，如何才能找到这些隐藏的“炸弹”呢？这就需要一些聪明的算法来帮忙了。
咱们得了解泄露的特征。
想象一下，有个小气泡悄悄溜出来，像个捣蛋鬼。
这个时候，气体的流动就像水面上的涟漪，慢慢扩散。
气体泄露的声音、气味和压力变化都是重要的线索。
听起来简单吧？可这可不是单靠耳朵和鼻子就能搞定的。
人们需要借助一些高科技的仪器，像声波探测器和红外摄像机，来帮助找到这些“小鬼”。
就像侦探破案一样，得认真找线索，不放过任何蛛丝马迹。
咱们得说说算法的事儿。
这里的“算法”就像一位聪明的向导，指引着我们找到泄露的源头。
比如，咱们可以用“模糊逻辑”算法，这就像是让计算机学会“看情况”。
当环境因素变化时，它也能灵活应对，帮咱们找出泄露点。
哎，这样说是不是听着有点高大上？想象一下，这算法就像个聪明的学生，遇到不同的问题，总能灵活应对。
咱们还得考虑到不同的环境影响。
地面上的噪音、风速、温度等等，都可能对我们的探测产生影响。
就像在夏天的海滩上，风一吹，沙子乱飞，让你根本看不清楚。
而在城市里，车流、人声、建筑物等等，也会给咱们的探测带来挑战。
这个时候，就需要结合多种传感器的数据，进行综合分析。
想象一下，几台无人机在空中翱翔，各种信息在电脑上汇聚，这场面多酷啊！再说，找到泄露点后，咱们可不能掉以轻心。
就像抓住了小偷，后续的处理才是关键。
管道的修复、维护和监测，都得跟上。
咱们需要建立一个监测系统，时刻关注管道的状态。
这个系统就像一个忠实的守卫，24小时不休息，随时准备反应。
这样一来，万一再次发生泄露，咱们也能第一时间响应。
咱们得记住，技术再先进，最重要的还是人。
操作这些设备的人，得具备一定的专业知识和技能。
燃气管道泄漏检测定位技术
燃气管道泄漏检测定位技术作者：王严来源：《科学导报·科学工程与电力》2019年第12期【摘要】燃气管道泄漏定位技术是管道管理工作人员关注度最高的一个问题，管道泄漏定位系统也是管道泄漏检测系统的重要组成部分。
本文介绍了一些国内外用于燃气管道泄漏检测定位的方法以及一些新的其它方法，并分析了各种方法的利弊。
指出只有快速准确地确定漏点位置，才能及时采取措施，减少损失。
【关键词】燃气管道；泄漏检测；泄漏定位管道输送具有成本低，节省能源，安全性高及供给稳定等优点。
我国的管道运输业发展的很快，但由于不可避免的腐蚀、自然或第三方损坏等因素，管道泄漏事故频繁发生。
如果泄露后不采取及时的措施，不仅对能源造成极大的浪费、经济损失，而且会导致环境污染。
由于管道泄漏后可能带来严重后果，管道泄漏的预防及泄漏发生后的及时报警、定位，对重大事故的预防具有极为重要的现实意义。
因此，燃气管道泄漏定位技术在实际工作中有着非常重要的作用，在已检测出管道发生泄漏的基础上，只有快速准确地确定漏点位置，才能及时采取措施，减少损失。
1管道泄漏检测定位的主要方法泄漏点定位是管道泄漏检测中一项关键技术，如何快速准确地确定泄漏点的位置是管道泄漏检测系统的重要组成部分。
目前已有的检漏方法中，流量平衡法、压力突变法和温度监测法等泄漏检测方法不能用于确定泄漏点的位置。
基于硬件的方法，如检漏电缆法、光纤传感器等价格昂贵，不适于长输管道的泄漏检测定位。
下面介绍工程实际中常用的一些方法。
1.1管内检测法这类方法是通过漏磁技术、超声波技术、涡流技术、录像技术等投球技术将探测球从管道的一端放入，该探测球在管道内部借助流动介质的推动顺流而下，利用各种技术采集管道内的各种信息，然后从管道的另一端将探测球取出，最后进行数据分析和处理，确定漏点位置。
此检測法能够比较准确地进行泄漏点的定位，但是容易发生堵塞停运等严重事故，而且造价很高，对管道条件要求严格，不适合进行长时间监测。
地下燃气管网泄漏点快速判断分析
1 急抢修在燃气供应中的作用在社会不断进步的今天，燃气行业在做好对外服务的同时，应积极提升企业自身的素质。
急抢修是燃气行业对社会服务的重要窗口，通过及时地抢修，不仅可以减轻人民生命财产的损失、减轻对管网运行的影响、减少燃气的无偿泄漏，更可以通过急抢修人员良好的素质展现燃气行业的优良行风。
城市建设如火如荼，地形时时发生变化，造成地下管线的地表特征不断变化，而在市中心交通繁忙的区域，一般情况下现场开挖是不可能的。
急抢修提供了一次地下管线的实地考察。
由于漏气抢修的紧急性，可以在重要地段临时开挖路面（在平时是不可能的），在抢修的同时可以核对、记录地下管线的图档资料。
另一方面，通过急抢修经验的总结，可以对现有管网有更深入的了解和认识，为管材、阀门、调压器等设备的选取提供依据。
在漏气点未明确之前，盲目开挖、重复开挖会造成人力、物力的巨大浪费，是技术落后、管理混乱的表现。
不仅无助于漏气的抢修，而且提高了抢修成本，降低了急修效率。
只有在充分了解现场情况，对地下燃气管线走向全面分析的前提下，有针对性地开挖，才能以最小的代价、最快的速度找出漏点，予以修复，提高抢修的效率。
2 地下燃气管网泄漏的原因分析为了减少泄漏的发生和减少泄漏后的损失，现将地下管网泄漏形成的原因分析如下：2.1 地下管线工况欠佳新拓、改建、翻修道路，高架建造，隧道施工，道路上的其它大型管网翻修、拆排，如大型下水道、污水管、上水管、电话、电缆、通讯网络施工，将原先已经十分狭窄的道路地下空间挤得满满的。
地下管线交叉重叠，再加上非开挖顶管施工，对地下土层产生挤压，使重叠交错的地下管线随时随地都会不同程度地受到外力的压迫。
目前燃气管网选用的管材还是以铸铁管为主，还有钢管、白铁绝缘管、PE管等；管网的主要接口形式有机械接口、青铅接口、水泥接口、钢管电焊焊接、法兰接口、丝口接口、PE管热熔焊接等。
这些管材与接口大都经不起外加的不规则受压，一经碰压，重则当场漏气，轻则也会留下隐患，往往在路面修复后的数月内发生漏气或燃气供应不良，甚至管体断裂、大量泄漏而引发事故。
地下燃气管道查找定位的方法
地下燃气管道查找定位的方法发表时间：2008年10月16日摘要：介绍了地下燃气管道查找定位的5种方法——纸质竣工图、地理信息系统、管道探测仪、地下电子标志系统、地表标志。
关键词：燃气管道；定位；管理城市地下燃气管道是燃气公司主要的固定资产，各燃气公司都高度重视地下燃气管道的管理与维护[1]。
在实际工作中，由于城市建设步伐加快，建筑拆迁增多，道路拓宽改造等因素，原有参照物发生变更与消失，特别是PE管材的应用，依照原有的定位方法会大大影响对管道的精确定位。
因此燃气管道定位方法的选择十分重要。
1 纸质竣工图此方法为所有燃气公司应用的常规方法。
其优点是直观，也便于资料的交接。
缺点是不易保存，管道图不易更新，地形图不能更新，不易查阅，不能共享；依赖现场参照物定位，在市政大规模建设时期，失去现场查找管道的应用价值。
2 地理信息系统(GIS)GIS是描述、采集、存储、管理、分析地球表面及空间和地理分布有关的数据的信息系统[2、3]。
它是以地理空间数据库为基础，在计算机硬、软件环境的支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，实时提供多种空间和动态的地理信息，为各类研究、综合评价、管理、定量分析和决策服务而建立起来的一类计算机应用系统。
燃气行业中的很多公司例如北京燃气、深圳燃气、港华下属一些合资公司等都在应用。
地理信息系统是由软件、硬件和描述地理信息(如街道、地界、燃气管道等)及相关附属信息的数据所组成的计算机系统。
它与地图及普通的信息资料系统的主要区别在于：它不仅可以展示一条街道，从中还可以知道街道名称、是否单行线、管道铺设时间等信息，并可把不同类型的数据按用户的需求有机地结合在一起，使用户能更有效地管理和使用这些数据。
地理信息系统是一种功能强大的、形象化的分析工具。
有效管理城市燃气输配系统，充分为城市经济发展服务，是燃气公司、市政管理部门所关注的问题之一。
欧美发达国家对城市燃气输配系统的管理工作进行了研究，很多城市建立了完善的档案系统，一些先进的技术手段，如GIS、管道遥控检测等已被用于管理中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第16页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、超声波仪器系统原理图
DSP芯片是一种具有特殊结构的微处理器。 主要功能是负责A/D转换、对A/D转换后的 信号进行分析处理、对LCD及电源进行管理。 LCD显示部分设计
LCD的作用是显示泄漏孔的声强和估算的泄漏值以及由键盘输入的数据。的显示模块。
第9页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（1）、 FID火焰电离式检测技术
火焰电离式检测技术最早是由美国汉斯公司在上世纪60年代 引入到燃气领域的，其工作原理是通过内置及附加采样泵吸取气 体，如果存在泄漏，泄漏气体被吸入，由于泄漏气体含有大量碳 氢化合物发生电离，其电离强弱将被特制传感器转换成可视信号， 以PPM数量表现出来。
第22页
城镇燃气管道与长输（油气）管道的定期检验规程培训
１、气体泄漏检测
四、气体泄漏的定位 埋地钢质管道漏气点处管道的外防腐层必然存在缺
陷，通过检测管道的防腐层缺陷，并对所有防腐层缺陷 检测是否漏气，从而完成对所有管道漏气点的定位。
第7页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 五、气体泄漏的预防
第17页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 一、负压波法进行检测的概念
应用负压法波法检测长输管道是目前国内外应用较多的管道实时泄漏 检测定位的方法。负压波检测定位通过安装在管道两端的压力信号，根据 两端拾取的负压波的梯度特征和压力变化率的时间差，利用信号相关处理 方法就可以确定泄漏程度和泄漏位置，如何检测到并识别泄漏引发的负压 波检测定位准确性和灵敏度的关键。
做好管道的腐蚀与防护工作，尽可能的对管道实施 防腐层和阴极保护的联合保护手段。定期对管道的防腐 层缺陷进行检测和评价，对管道防腐层较差的管段进行 修复。管道的阴极保护状况应按规范定期检测和评价， 对未达到保护的管段应查明原因并采取相应的整改或补 救措施。管道的防腐层与阴极保护应达到均衡工作；
第8页
城镇燃气管道与长输（油气）管道的定期检验规程培训
它随时间沿管道向上下游传播，并使上下游的管道沿线压力降 低。
第19页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 三、负压波法检测中压力波的传播速度 管道瞬变流动过程中，油品的动量和质量是守恒的，根据单位
时间受瞬变压力波作用的管道内，流动的液体质量与管道内液体压 缩量、管壁弹性变形增加的容量之间的质量平衡，可以求得瞬变压 力波传播速度的计算公式：
第10页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（2）、 OMD光学甲烷探测技术 天然气的主要成份是甲烷，它的吸收特定波长（3.3μm）红外线 的特性。光学甲烷探测技术是在检测车上安装特定波长的红外线 光源和接收器，形成红外线光柱，位于探测仪的光有滤镜能使甲 烷波长的红外线透过。如果没有甲烷成份，光波强度不受影响， 检测器产生稳定输出信号。如果有甲烷成份，则光波的强度减弱， 信号传送至车内数字显示器，产生声音和视觉信号。
第15页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
检测设备原理： 检测系统分为模拟和数字两部分，模拟部分包括信号放大电路和音

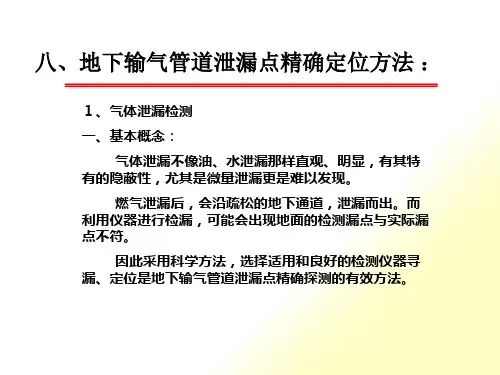

频处理电路等。信号放大电路由前置放大电路、带通滤波电路和二次放大 电路组成。音频处理电路由本振电路、混频器、功率驱动电路组成。数字 部分主要由DSP和LCD、RAM、键盘等外围设备组成。传感器信号经过放 大滤波以后，一路交由DSP处理，另一路通过降频转化为可听声。
因此采用科学方法，选择适用和良好的检测仪器寻 漏、定位是地下输气管道泄漏点精确探测的有效方法。
第1页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 二、燃气泄漏的一般规律 1、泥土地面 输气管道在此条件下，泄漏点的 周围土壤介质分布均匀，地表层无压实， 地下管道腐蚀穿孔处泄漏的气体能够直接扩散到地面，在地表面分布范 围基本是个圆形，其中间的浓度较大，其扩散图形如图。
第21页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测பைடு நூலகம்四、负压波法泄漏的判断技术
负压法检测输油管道泄漏需要根据采集到的压力波信号序列， 实时分析压力信号的变化趋势，实时判断管道是处于正常运行状态， 还是处于故障状态。应用信号自动分段技术处理压力波信号进行管 道泄漏判断是一种行之有效的方法。 信号自动分段方法的基本原理是先用一个固定的窗选取平稳运行的 信号作为参考段，不断地与当前信号作比较，非平稳性（故障引起 的信号特性的变化）可以由段之间的过程统计特性和频谱特性的变 化显示出来，一般根据几种反映各段特性差异大小作判据，当判据 大过一定的阈值时，就认为信号进入了故障段。
第5页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
三、气体泄漏的原因 ①施工时接口焊接不严； ②长期的地面交通压力导致管道接口开焊或
断裂； ③地下管道腐蚀； ④突发性意外损害。
第6页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
第4页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
二、燃气泄漏的一般规律
４、公共管沟 包括专业管沟，电缆沟和与裂缝相通的排水沟，泄漏气体会 沿着这些通道窜到很远的地方。此种泄漏需用风机从管沟的 泄漏点的一边吹风，另一边放风，保证管沟内的泄漏气体向 另一边冒跑，用示踪探头从风机一端伸进管沟，示踪探头与 泄漏气体接触处即为泄漏点。或用钻孔法配以气敏探测仪在 地面检漏，在泄漏点下风气敏仪会报警，在上风不报警，泄 漏点位置就在报警与不报警两孔之间，在此加密测点，即可 精确定点。
第20页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 四、负压波法泄漏的判断技术
负压法检测输油管道泄漏需要根据采集到的压力波信号序列， 实时分析压力信号的变化趋势，实时判断管道是处于正常运行状态， 还是处于故障状态。应用信号自动分段技术处理压力波信号进行管 道泄漏判断是一种行之有效的方法。 信号自动分段方法的基本原理是先用一个固定的窗选取平稳运行的 信号作为参考段，不断地与当前信号作比较，非平稳性（故障引起 的信号特性的变化）可以由段之间的过程统计特性和频谱特性的变 化显示出来，一般根据几种反映各段特性差异大小作判据，当判据 大过一定的阈值时，就认为信号进入了故障段。
第11页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（3）、 配套的地下管道探测仪 地下管道探测仪采用的是电磁原理，用发射机向管道施加特定频 率的交变电流，根据接收到的管道上的磁场信号来确定管道位置。 使用探测仪，解决如何精确找到燃气管道，是找到漏点的前期准 备工作。使用探测仪还可以在使用钻孔设备时有效避开电缆和其 它管道。
第13页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
原理： 如果一个容器内充满气体，当其内部压强大于外部压强时，由
于内外压差较大，一旦容器有漏孔，气体就会从漏孔冲出。当漏孔 尺寸较小且雷诺数较高时，冲出气体就会形成湍流，湍流在漏孔附 近会产生一定频率的声波，如图所示。声波振动的频率与漏孔尺寸 有关，漏孔较大时人耳可听到漏气声，漏孔很小且声波频率大于 20kHz时，人耳就听不到了，但它们能在空气中传播，被称作空载 超声波。超声波是高频短波信号，其强度随着离开声源(漏孔)距离 的增加而迅速衰减。因此，超声波被认为是一种方向性很强的信号， 用此信号可以判断泄漏的位置。
第3页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 二、燃气泄漏的一般规律 3、混凝土和压实的地面 输气管道在此条件下，泄漏点的的气体会沿管道周围裂缝、 空隙和疏松的土壤扩散，不能穿透漏点上方的地表，直接在 地表上探测不到，而在远离泄漏点的地面裂缝才能探测到， 此种情况要根据管道的走向，开挖或钻孔探测。
第14页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
声压与泄漏量的关系 ：
泄漏产生的超声波频带比较宽，一般在20kHz到100kHz之间。 不同的频率点，超声波的能量是不同的。 频谱峰值也是随泄漏孔的尺寸和压力的变化而变化的。 比如：在一定的泄漏孔径和压力下，如果泄漏超声波的频谱峰值是在 38kHz点，那么加大孔径以后它的频谱峰值可能出现在36kHz点；如果孔 径不变，加大系统内外压差，频谱峰值可能出现在43kHz点。但是在同一 频率点，对于形状相同的泄漏孔，泄漏所产生的超声波的声强随泄漏量的 增大而增大。
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、超声波仪器系统原理图
DSP芯片是一种具有特殊结构的微处理器。 主要功能是负责A/D转换、对A/D转换后的 信号进行分析处理、对LCD及电源进行管理。 LCD显示部分设计
LCD的作用是显示泄漏孔的声强和估算的泄漏值以及由键盘输入的数据。的显示模块。
第9页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（1）、 FID火焰电离式检测技术
火焰电离式检测技术最早是由美国汉斯公司在上世纪60年代 引入到燃气领域的，其工作原理是通过内置及附加采样泵吸取气 体，如果存在泄漏，泄漏气体被吸入，由于泄漏气体含有大量碳 氢化合物发生电离，其电离强弱将被特制传感器转换成可视信号， 以PPM数量表现出来。
第22页
城镇燃气管道与长输（油气）管道的定期检验规程培训
１、气体泄漏检测
四、气体泄漏的定位 埋地钢质管道漏气点处管道的外防腐层必然存在缺
陷，通过检测管道的防腐层缺陷，并对所有防腐层缺陷 检测是否漏气，从而完成对所有管道漏气点的定位。
第7页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 五、气体泄漏的预防
第17页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 一、负压波法进行检测的概念
应用负压法波法检测长输管道是目前国内外应用较多的管道实时泄漏 检测定位的方法。负压波检测定位通过安装在管道两端的压力信号，根据 两端拾取的负压波的梯度特征和压力变化率的时间差，利用信号相关处理 方法就可以确定泄漏程度和泄漏位置，如何检测到并识别泄漏引发的负压 波检测定位准确性和灵敏度的关键。
做好管道的腐蚀与防护工作，尽可能的对管道实施 防腐层和阴极保护的联合保护手段。定期对管道的防腐 层缺陷进行检测和评价，对管道防腐层较差的管段进行 修复。管道的阴极保护状况应按规范定期检测和评价， 对未达到保护的管段应查明原因并采取相应的整改或补 救措施。管道的防腐层与阴极保护应达到均衡工作；
第8页
城镇燃气管道与长输（油气）管道的定期检验规程培训
它随时间沿管道向上下游传播，并使上下游的管道沿线压力降 低。
第19页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 三、负压波法检测中压力波的传播速度 管道瞬变流动过程中，油品的动量和质量是守恒的，根据单位
时间受瞬变压力波作用的管道内，流动的液体质量与管道内液体压 缩量、管壁弹性变形增加的容量之间的质量平衡，可以求得瞬变压 力波传播速度的计算公式：
第10页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（2）、 OMD光学甲烷探测技术 天然气的主要成份是甲烷，它的吸收特定波长（3.3μm）红外线 的特性。光学甲烷探测技术是在检测车上安装特定波长的红外线 光源和接收器，形成红外线光柱，位于探测仪的光有滤镜能使甲 烷波长的红外线透过。如果没有甲烷成份，光波强度不受影响， 检测器产生稳定输出信号。如果有甲烷成份，则光波的强度减弱， 信号传送至车内数字显示器，产生声音和视觉信号。
第15页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
检测设备原理： 检测系统分为模拟和数字两部分，模拟部分包括信号放大电路和音
频处理电路等。信号放大电路由前置放大电路、带通滤波电路和二次放大 电路组成。音频处理电路由本振电路、混频器、功率驱动电路组成。数字 部分主要由DSP和LCD、RAM、键盘等外围设备组成。传感器信号经过放 大滤波以后，一路交由DSP处理，另一路通过降频转化为可听声。
因此采用科学方法，选择适用和良好的检测仪器寻 漏、定位是地下输气管道泄漏点精确探测的有效方法。
第1页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 二、燃气泄漏的一般规律 1、泥土地面 输气管道在此条件下，泄漏点的 周围土壤介质分布均匀，地表层无压实， 地下管道腐蚀穿孔处泄漏的气体能够直接扩散到地面，在地表面分布范 围基本是个圆形，其中间的浓度较大，其扩散图形如图。
第21页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测பைடு நூலகம்四、负压波法泄漏的判断技术
负压法检测输油管道泄漏需要根据采集到的压力波信号序列， 实时分析压力信号的变化趋势，实时判断管道是处于正常运行状态， 还是处于故障状态。应用信号自动分段技术处理压力波信号进行管 道泄漏判断是一种行之有效的方法。 信号自动分段方法的基本原理是先用一个固定的窗选取平稳运行的 信号作为参考段，不断地与当前信号作比较，非平稳性（故障引起 的信号特性的变化）可以由段之间的过程统计特性和频谱特性的变 化显示出来，一般根据几种反映各段特性差异大小作判据，当判据 大过一定的阈值时，就认为信号进入了故障段。
第5页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
三、气体泄漏的原因 ①施工时接口焊接不严； ②长期的地面交通压力导致管道接口开焊或
断裂； ③地下管道腐蚀； ④突发性意外损害。
第6页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
第4页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
二、燃气泄漏的一般规律
４、公共管沟 包括专业管沟，电缆沟和与裂缝相通的排水沟，泄漏气体会 沿着这些通道窜到很远的地方。此种泄漏需用风机从管沟的 泄漏点的一边吹风，另一边放风，保证管沟内的泄漏气体向 另一边冒跑，用示踪探头从风机一端伸进管沟，示踪探头与 泄漏气体接触处即为泄漏点。或用钻孔法配以气敏探测仪在 地面检漏，在泄漏点下风气敏仪会报警，在上风不报警，泄 漏点位置就在报警与不报警两孔之间，在此加密测点，即可 精确定点。
第20页
城镇燃气管道与长输（油气）管道的定期检验规程培训
九、地下输油管道泄漏点精确定位方法 ：
１、地下输油管道泄漏检测 四、负压波法泄漏的判断技术
负压法检测输油管道泄漏需要根据采集到的压力波信号序列， 实时分析压力信号的变化趋势，实时判断管道是处于正常运行状态， 还是处于故障状态。应用信号自动分段技术处理压力波信号进行管 道泄漏判断是一种行之有效的方法。 信号自动分段方法的基本原理是先用一个固定的窗选取平稳运行的 信号作为参考段，不断地与当前信号作比较，非平稳性（故障引起 的信号特性的变化）可以由段之间的过程统计特性和频谱特性的变 化显示出来，一般根据几种反映各段特性差异大小作判据，当判据 大过一定的阈值时，就认为信号进入了故障段。
第11页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
（3）、 配套的地下管道探测仪 地下管道探测仪采用的是电磁原理，用发射机向管道施加特定频 率的交变电流，根据接收到的管道上的磁场信号来确定管道位置。 使用探测仪，解决如何精确找到燃气管道，是找到漏点的前期准 备工作。使用探测仪还可以在使用钻孔设备时有效避开电缆和其 它管道。
第13页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
原理： 如果一个容器内充满气体，当其内部压强大于外部压强时，由
于内外压差较大，一旦容器有漏孔，气体就会从漏孔冲出。当漏孔 尺寸较小且雷诺数较高时，冲出气体就会形成湍流，湍流在漏孔附 近会产生一定频率的声波，如图所示。声波振动的频率与漏孔尺寸 有关，漏孔较大时人耳可听到漏气声，漏孔很小且声波频率大于 20kHz时，人耳就听不到了，但它们能在空气中传播，被称作空载 超声波。超声波是高频短波信号，其强度随着离开声源(漏孔)距离 的增加而迅速衰减。因此，超声波被认为是一种方向性很强的信号， 用此信号可以判断泄漏的位置。
第3页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 二、燃气泄漏的一般规律 3、混凝土和压实的地面 输气管道在此条件下，泄漏点的的气体会沿管道周围裂缝、 空隙和疏松的土壤扩散，不能穿透漏点上方的地表，直接在 地表上探测不到，而在远离泄漏点的地面裂缝才能探测到， 此种情况要根据管道的走向，开挖或钻孔探测。
第14页
城镇燃气管道与长输（油气）管道的定期检验规程培训
八、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测 六、采用超声波仪器进行检测
