磁场的叠加、安培力

第1讲磁场及其对电流的作用一、磁场、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有________的作用．(2)方向：小磁针的________所受磁场力的方向．2．磁感应强度(1)物理意义：描述磁场的________和________．(2)大小：B＝________(通电导线垂直于磁场放置)．(3)方向：小磁针静止时________的指向．(4)单位：特斯拉(T)．3．匀强磁场(1)定义：磁感应强度的大小________、方向________的磁场称为匀强磁场．(2)特点：疏密程度相同、方向相同的平行直线．二、磁感线通电直导线和通电线圈周围磁场的方向1．磁感线及特点(1)磁感线：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的____________的方向一致．(2)特点①磁感线上某点的________方向就是该点的磁场方向．②磁感线的________定性地表示磁场的强弱．③磁感线是________曲线，没有起点和终点．④磁感线是假想的曲线，客观上________．三、安培力、安培力的方向匀强磁场中的安培力1．安培力的大小F＝ILB sin θ(其中θ为B与I之间的夹角)(1)磁场和电流垂直时：F＝________．(2)磁场和电流平行时：F＝________．2．安培力的方向左手定则判断：(1)伸出左手，让拇指与其余四指________，并且都在同一个平面内．(2)让磁感线从掌心进入，并使四指指向________方向．(3)________所指的方向就是通电导线在磁场中所受安培力的方向．,教材拓展1.[人教版选修3－1P94T1改编]下面的几个图显示了磁场对通电直导线的作用力，其中正确的是( )2．[人教版选修3－1P90T1改编]把一小段通电直导线放入磁场中，导线受到安培力的作用．关于安培力的方向，下列说法中正确的是( )A．安培力的方向一定跟磁感应强度的方向相同B．安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直C．安培力的方向一定跟电流方向垂直，但不一定跟磁感应强度方向垂直D．安培力的方向一定跟电流方向垂直，也一定跟磁感应强度方向垂直3．[人教版选修3－1P90T3改编](多选)通电螺线管如图所示．A为螺线管外一点，B、C 两点在螺线管的垂直平分线上，则下列说法正确的是( )A．磁感线最密处为A处，最疏处为B处B．磁感线最密处为B处，最疏处为C处C．小磁针在B处和A处N极都指向左方D．小磁针在B处和C处N极都指向右方考点一安培定则的应用和磁场的叠加1．安培定则的应用：在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”．2.磁场的叠加：(1)磁感应强度是矢量，计算时与力的计算方法相同，遵守平行四边形定则，可以用正交分解法进行合成与分解．(2)两个电流附近的磁场的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．3．磁场叠加问题的一般解题思路：(1)确定磁场场源，如通电导线．(2)定位空间中需求解磁场的磁感应强度的点，利用安培定则判定各个场源在这一点上产生的磁场的磁感应强度．如图所示为M、N在c点产生的磁场的磁感应强度．(3)应用平行四边形定则进行合成，如图中的合磁感应强度．例1. [2021·全国甲卷，16]两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与O′Q在一条直线上，PO′与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示．若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为( )A．B、0 B．0、2BC．2B、2B D．B、B跟进训练1.[2021·浙江1月，8]如图所示是通有恒定电流的环形线圈和螺线管的磁感线分布图．若通电螺线管是密绕的，下列说法正确的是( )A．电流越大，内部的磁场越接近匀强磁场B．螺线管越长，内部的磁场越接近匀强磁场C．螺线管直径越大，内部的磁场越接近匀强磁场D．磁感线画得越密，内部的磁场越接近匀强磁场2．[2022·山东泰安统考]已知通电的长直导线在周围空间某位置产生的磁感应强度大小与电流大小成正比，与该位置到长直导线的距离成反比．如图所示，现有通有电流大小相同的两根长直导线分别固定在正方体的两条棱dh和hg上，彼此绝缘，电流方向分别由d 流向h、由h流向g，则顶点e和a两处的磁感应强度大小之比为( )A.2∶√3 B．1∶√3C．2∶√2 D．1∶1考点二安培力及安培力作用下导体的平衡问题角度1安培力的分析与计算1.用公式F＝BIL计算安培力大小时应注意(1)B与I垂直．(2)L是有效长度．①公式F＝BIL中L指的是“有效长度”．当B与I垂直时，F最大，F＝BIL；当B与I 平行时，F＝0.②弯曲导线的有效长度L等于在垂直磁场平面内的投影两端点所连线段的长度(如图所示)，相应的电流方向沿L由始端流向末端．③闭合线圈通电后，在匀强磁场中受到的安培力的矢量和为零．2．安培力方向的判断(1)判断方法：左手定则．(2)方向特点：F既垂直于B，也垂直于I，所以安培力方向一定垂直于B与I决定的平面．例2. [2021·浙江6月，15] (多选)如图所示，有两根用超导材料制成的长直平行细导线a、b，分别通以80 A和100 A流向相同的电流，两导线构成的平面内有一点p，到两导线的距离相等．下列说法正确的是( )A．两导线受到的安培力F b＝1.25F aB．导线所受的安培力可以用F＝ILB计算C．移走导线b前后，p点的磁感应强度方向改变角度2安培力作用下导体的平衡问题例3. 某兴趣小组制作了一个可以测量电流的仪器，其主要原理如图所示．有一金属棒PQ放在两金属导轨上，导轨间距L＝0.5 m，处在同一水平面上，轨道置于竖直向下的匀强磁场中，磁感应强度B＝2 T．棒中点两侧分别固定有劲度系数k＝100 N/m的相同弹簧．闭合开关S前，两弹簧为原长，P端的指针对准刻度尺的“0”处；闭合开关S后，金属棒PQ 向右移动，静止时指针对准刻度尺1.5 cm处．下列判断正确的是( )A ．电源N 端为正极B ．闭合开关S 后，电路中电流为1.5 AC ．闭合开关S 后，电路中电流为3 AD ．闭合开关S 后，将滑动变阻器的滑片向右移动，金属棒PQ 将继续向右移动[思维方法]解决安培力作用下平衡问题的两条主线(1)遵循平衡条件 基本解题思路如下：(2)遵循电磁学规律，受力分析时，要注意准确判断安培力的方向．跟进训练3．一个各边电阻相同、边长均为L 的正六边形金属框abcdef 放置在磁感应强度大小为B 、方向垂直金属框所在平面向外的匀强磁场中．若从a 、b 两端点通以如图所示方向的电流，电流大小为I ，则关于金属框abcdef 受到的安培力的判断正确的是( )A ．大小为BIL ，方向垂直ab 边向左B ．大小为BIL ，方向垂直ab 边向右C ．大小为2BIL ，方向垂直ab 边向左D ．大小为2BIL ，方向垂直ab 边向右4．[2022·河北保定调研]如图所示，空间有与竖直平面夹角为θ的匀强磁场，在磁场中用两根等长轻细金属丝将质量为m 的金属棒ab 悬挂在天花板的C 、D 两处，通电后导体棒静止时金属丝与磁场方向平行．已知磁场的磁感应强度大小为B ，接入电路的金属棒长度为l ，重力加速度为g ，以下关于导体棒中电流的方向和大小正确的是( )A ．由b 到a ，mg tan θBlB ．由a 到b ，mgBlC ．由a 到b ，mg sin θBlD ．由b 到a ，mg sin θBl考点三 安培力作用下导体运动趋势及运动情况的判断例 4. [2021·广东卷，5]截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线．若中心直导线通入电流I1，四根平行直导线均通入电流I 2，I 1≫I 2，电流方向如图所示．下列截面图中可能正确表示通电后长管发生形变的是( )命题分析跟进训练5．一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( ) A．不动B．顺时针转动C．逆时针转动 D．在纸面内平动6．[2022·贵阳中学月考]如图所示，一平行于光滑斜面的轻弹簧一端固定于斜面上，一端拉住条形磁铁，条形磁铁处于静止状态，磁铁中垂面上放置一通电导线，导线中电流方向垂直纸面向里且缓慢增大，下列说法正确的是( )A．弹簧弹力逐渐变小B．弹簧弹力先减小后增大C．磁铁对斜面的压力逐渐变小D．磁铁对斜面的压力逐渐变大考点四与安培力相关的STSE问题素养提升情境1 磁式电流表(多选)实验室经常使用的电流表是磁电式电流表，这种电流表的构造如图甲所示，蹄形磁铁和铁芯间的磁场是均匀辐向分布的．若线圈中通以如图乙所示的电流，则下列说法中正确的是( )A．在量程内指针转至任一角度，线圈平面都跟磁感线平行B．线圈转动时，螺旋弹簧被扭动，阻碍线圈转动C．当线圈在如图乙所示的位置时，b端受到的安培力方向向上D．当线圈在如图乙所示的位置时，安培力的作用使线圈沿顺时针方向转动情境2 电子天平(多选)某电子天平原理如图甲所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一总电阻为R的均匀导线绕成的正方形线圈套于中心磁极，其骨架与秤盘连为一体，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后线圈两端C、D与外电路接通对线圈供电，使秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流可确定重物的质量．为了确定该天平的性能，某同学把该天平与电压可调的直流电源(如图乙)相接，经测量发现，当质量为M的重物放在秤盘上时，直流电源输出电压为U即可使秤盘和线圈恢复到未放重物时的位置并静止，重力加速度为g.则下列说法正确的是( )A．当线圈两端C、D与外电路接通对线圈供电时，线圈的C端应与外电路中的H端相接，D端应与G端相接B．线圈的匝数为MgR2BLUC．当质量为2M的重物放在秤盘上时，直流电源输出电压为2UD．若增加线圈的匝数，则能增大电子天平能称量的最大质量情境3 “电磁炮”“电磁炮”是利用电磁力对弹体加速的新型武器，具有速度快、效率高等优点．如图是“电磁炮”的原理结构示意图．光滑水平加速导轨电阻不计，轨道宽为L＝0.2 m；在导轨间有竖直向上的匀强磁场，磁感应强度B＝1×102 T；“电磁炮”弹体总质量m＝0.2 kg，其中弹体在轨道间的电阻R＝0.4 Ω；可控电源的内阻r＝0.6 Ω，电源的电压能自行调节，以保证“电磁炮”匀加速发射；在某次试验发射时，电源为加速弹体提供的电流是I＝4×103 A，不计空气阻力．求：(1)弹体所受安培力大小；(2)弹体从静止加速到4 km/s，轨道至少要多长？(3)弹体从静止加速到4 km/s过程中，该系统消耗的总能量．第九章磁场第1讲磁场及其对电流的作用必备知识·自主排查一、1．(1)磁场力(2)N极(3)N极2．(1)强弱方向(2)FIL3．(1)处处相等处处相同二、1．(1)磁感应强度(2)切线疏密闭合不存在三、1．(1)BIL(2)02．(1)垂直(2)电流(3)拇指教材拓展1．答案：C2．答案：D3．答案：BC关键能力·分层突破例1 解析：两直角导线可以等效为如图所示的两直导线，由安培定则可知，两直导线分别在M处的磁感应强度方向为垂直纸面向里、垂直纸面向外，故M处的磁感应强度为零；两直导线在N处的磁感应强度方向均垂直纸面向里，故N处的磁感应强度为2B，B正确．答案：B1．解析：根据螺线管内部的磁感线分布可知，在螺线管的内部，越接近中心位置，磁感线分布越均匀，越接近两端，磁感线越不均匀，可知螺线管越长，内部的磁场越接近匀强磁场．故B正确，A、C、D错误．答案：B2．解析：设正方体棱长为L ，其中一根长直导线的电流在e 点产生的磁感应强度为B 0，则e 点的磁感应强度大小为B e ＝√B 02+B 02＝√2B0处于ℎg 边的长直导线到a 点的距离为√2L ，在a 点产生的磁感应强度大小为√2 2B 0；处于dh 边的长直导线到a 点的距离为L ，在a点产生的磁感应强度大小为B 0，所以a 点的磁感应强度大小为B a ＝√(√22B 0)2+B 02＝√6 2B 0，B e ∶B a ＝2∶√3，A 项正确．答案：A例2 解析：两导线受到的安培力是相互作用力，大小相等，A 错误；导线所受的安培力可以用F ＝ILB 计算，因为磁场与导线垂直，B 正确；移走导线b 前，b 的电流较大，则p 点磁场方向与b 产生磁场方向同向，向里，移走b 后，p 点磁场方向与a 产生磁场方向相同，向外，C 正确；在离两导线所在的平面有一定距离的有限空间内，两导线在任意点产生的磁场均不在同一条直线上，故不存在磁感应强度为零的位置，D 正确．答案：BCD例3 解析：闭合开关S 后，金属棒PQ 向右移动，根据左手定则可知，电流方向为从P 到Q ，电源的M 端为正极，选项A 错误；静止时，则2k ·Δx ＝BIL ，解得I ＝2k Δx BL ＝3 A ，选项B 错误，C 正确；闭合开关S 后，将滑动变阻器的滑片向右移动，则电路中电阻增大，电流减小，金属棒PQ 所受安培力减小，将向左移动，故选项D 错误．答案：C3．解析：电流从a 点流入金属框后，可认为金属框的ab 与afedcb 部分并联，设ab 边的电阻为R ，则afedcb 部分的电阻为5R ，则通过ab 边的电流为5I 6，通过afedcb 部分的电流为I 6，可将afedcb 部分等效为长度为L 、方向与ab 相同的导线，根据左手定则可知，两部分所受安培力大小分别为5BIL 6、BIL 6，方向均垂直ab 边向左，故金属框受到的安培力为BIL ，方向垂直ab 边向左，选项A 正确，B 、C 、D 错误．答案：A4．解析：对导体棒进行受力分析，导体棒静止，则其受力如图所示．根据左手定则可知，导体棒中的电流方向为由a 到b ，根据平衡条件可知安培力的大小为：F ＝BIl ＝mg sin θ，所以感应电流的大小为：I ＝mg sin θBl ，故A 、B 、D 错误，C 正确．答案：C例4 解析：根据“同向电流相互吸引，异向电流相互排斥”的作用规律可知，左、右两导线与长管中心的长直导线相互吸引，上、下两导线与长管中心的长直导线相互排斥，C 正确．答案：C5．解析：方法一(电流元法) 把线圈L 1沿水平转动轴分成上下两部分，每一部分又可以看成由无数段直线电流元组成，电流元处在I 2产生的磁场中，根据安培定则可知各电流元所在处的磁场方向，由左手定则可得，上半部分电流元所受安培力均指向纸外，下半部分电流元所受安培力均指向纸内，因此从左向右看，线圈L 1将顺时针转动．方法二(等效法) 把线圈L 1等效为小磁针，该小磁针刚好处于环形电流I 2的中心，小磁针的N 极应指向该点环形电流I 2的磁场方向，由安培定则知I 2产生的磁场方向在其中心处竖直向上，而L 1等效成小磁针后，转动前，N 极指向纸内，因此小磁针的N 极应由指向纸内转为向上，所以从左向右看，线圈L 1将顺时针转动．方法三(结论法) 环形电流I 1、I 2之间不平行，则必有相对转动，直到两环形电流同向平行为止．据此可得，从左向右看，线圈L 1将顺时针转动．答案：B6.解析：本题考查安培力作用下的动态平衡问题．磁铁外部的磁感线从N 极出发回到S 极，则此时在导线处磁感线平行于斜面向下，如图所示，根据左手定则可以判断导线受到的安培力方向垂直斜面向上，因电流增大，所以安培力增大，安培力与斜面垂直，根据牛顿第三定律与受力平衡可知磁铁对斜面的压力逐渐变大，弹簧弹力不变，选项A 、B 、C 错误，D 正确．答案：D情境1 解析：指针在量程内线圈一定处于磁场之中，由于线圈与铁芯共轴，线圈平面总是与磁感线平行，故A 正确．电表的调零使得当指针处于“0”刻线时，螺旋弹簧处于自然状态，所以无论线圈向哪一方向转动都会使螺旋弹簧产生阻碍线圈转动的力，故B 正确．由左手定则知，b 端受到的安培力方向向下，a 端受到的安培力方向向上，安培力将使线圈沿顺时针方向转动，故C 错误，D 正确．答案：ABD情境2 解析：线圈两端C 、D 与外电路接通对线圈供电，使秤盘和线圈恢复到未放重物时的位置并静止，说明线圈受到的安培力向上，根据左手定则可知，电流应该从D 端流入线圈，故线圈的D 端应与外电路电源的正极(H 端)相接，C 端应与外电路中的G 端(负极)相接，故选项A 错误；设线圈的匝数为n ，外电路接通使秤盘和线圈恢复到未放重物时的位置并静止时根据平衡条件得：Mg ＝2nBIL ，其中I ＝U R ，联立上述两式得Mg ＝2nB U RL ，解得n ＝MgR 2BLU ，故选项B 正确；根据Mg ＝2nB U R L 知，当质量为2M 的重物放在秤盘上时，直流电源输出电压为2U ，选项C 正确；设线圈电阻的电阻率为ρ，导线的横截面积为S ，则R ＝ρ4nL S ，可得M＝BUS 2ρg ，可见增加线圈的匝数，无法增大电子天平能称量的最大质量，故选项D 错误． 答案：BC情境3 解析：(1)由安培力公式F ＝IBL ＝8×104 Nmv2(2)方法一由动能定理Fx＝12弹体从静止加速到4 km/s，代入数值得x＝20 m 方法二由牛顿第二定律F＝ma得加速度a＝4×105 m/s2由v2−v02＝2asv＝4 km/s代入数值得x＝20 m(3)根据F＝ma，v＝at知发射弹体用时t＝mv＝1×10－2 sF发射弹体过程产生的焦耳热Q＝I2(R＋r)t＝1.6×105 J弹体的动能mv2＝1.6×106 JE k＝12系统消耗的总能量E＝E k＋Q＝1.76×106 J答案：(1)8×104 N (2)20 m (3)1.76×106 J。

磁场安培力公式
安培力公式：f=ilbsinα，其中α为(i、b)，是电流方向与磁场方向间的夹角。

电流为i、长为l的直导线。

安培力的方向由左手定则判定。

对于任意形状的电流受非匀强磁场的作用力，可把电流分解为许多段电流元iδl，每段电流元处的磁场b可看成匀强磁场，受的安培力为δf=iδl·bsinα。

应该注意，当电流方向与磁场方向相同或相反时，即α=0或π时，电流不受磁场力作用。

当电流方向与磁场方向垂直时，电流受的安培力最大为f=bil。

b是磁感应强度，i 是电流强度，l是导线垂直于磁感线的长度。

安培力的实质，构成电流的定向移动的电荷所受到洛伦兹力的合力。

磁场对运动电荷有力的促进作用，这从实验中获得的结论。

同样，当电荷的运动方向与磁场平行时不受到洛伦兹力促进作用，也从实验观测中获知。

当电流方向与磁场平行时，电荷的定向移动方向也与磁场方向平行，所受洛伦兹力为零，其合力安培力也为零。

洛伦兹力不作功是因为力的方向与粒子的运动方向横向，根据功的公式w=fscosθ，θ=90°时，w=0。

而安培力就是与导线中的电流方向横向，与导线的运动方向并不一定横向，通常碰到的情况大多就是在同一直线上的，所以安培力作功不为零。

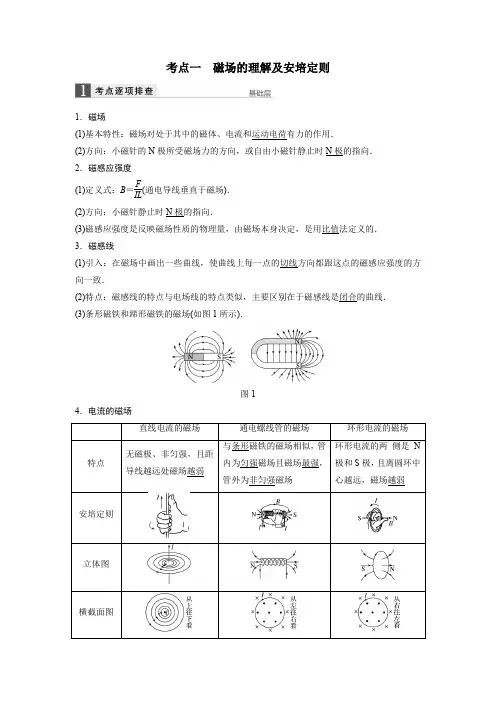

考点一 磁场的理解及安培定则1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有力的作用．(2)方向：小磁针的N 极所受磁场力的方向，或自由小磁针静止时N 极的指向． 2．磁感应强度(1)定义式：B ＝FIL (通电导线垂直于磁场)．(2)方向：小磁针静止时N 极的指向．(3)磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的． 3．磁感线(1)引入：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致．(2)特点：磁感线的特点与电场线的特点类似，主要区别在于磁感线是闭合的曲线． (3)条形磁铁和蹄形磁铁的磁场(如图1所示)．图14．电流的磁场5.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．[思维深化]请判断下列说法是否正确．(1)奥斯特发现了电流可以产生磁场．(√)(2)磁场中某点磁感应强度的大小，跟放在该点的试探电流元的情况无关．(√)(3)磁场中某点磁感应强度的方向，跟放在该点的试探电流元所受磁场力的方向一致．(×)(4)磁感线是真实存在的．(×)(5)在同一幅图中，磁感线越密，磁场越强．(√)(6)将通电导线放入磁场中，若不受安培力，说明该处磁感应强度为零．(×)1．[对磁场的理解](2015·新课标全国Ⅱ·18)(多选)指南针是我国古代四大发明之一．关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转答案BC解析指南针有N、S两个磁极，受到地磁场的作用静止时N极指向北方，选项A错误，B 正确．指南针有磁性，可以与铁块相互吸引，选项C正确．由奥斯特实验可知，小磁针在通电导线放置位置合适的情况下，会发生偏转，选项D错误．2．[电场强度和磁感应强度的对比](多选)下列说法中正确的是()A．电荷在某处不受电场力的作用，则该处电场强度为零B．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值答案AC解析电场和磁场有一个明显的区别是：电场对放入其中的电荷有力的作用，磁场对通电导线有力的作用的条件是磁场方向不能和电流方向平行，因此A 对，B 错．同理根据电场强度的定义式E ＝Fq 可知C 正确．而同样用比值定义法定义的磁感应强度则应有明确的说明，即B ＝FIL中I 和B 的方向必须垂直，故D 错．3．[安培定则的应用]如图2所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．图2答案 如图所示4．[磁场的叠加]三根平行的长直导线，分别垂直地通过一个等腰直角三角形的三个顶点，三导线中电流方向相同，A 、B 两导线中的电流大小相同，如图3所示，已知导线A 在斜边中点O 处所产生的磁场的磁感应强度大小为B ，导线C 在斜边中点O 处所产生的磁场的磁感应强度大小为2B ，则O 处的磁感应强度的大小和方向为( )图3A ．大小为B ，方向沿OA 方向 B ．大小为22B ，方向竖直向下C ．大小为2B ，方向沿OB 方向D．大小为2B，方向沿OA方向答案 D解析由安培定则知导线A、B在O处所产生的磁感应强度大小相等，方向相反，相互抵消，所以O处的磁感应强度即为导线C所产生的磁感应强度，即大小为2B，由安培定则可判定其方向沿OA方向，A、B、C错，D对．磁场的矢量性及合成1．根据安培定则确定通电导线周围磁场的方向．2．磁场中每一点磁感应强度的方向为该点磁感线的切线方向．3．磁感应强度是矢量，多个通电导体产生的磁场叠加时，合磁场的磁感应强度等于各场源单独存在时在该点磁感应强度的矢量和．。

磁场力和安培力
磁场力和安培力是物理学中的基本概念，它们在电磁学中扮演着非常重要的角色。

磁场力是指磁场对带电粒子所施加的力，也就是洛伦兹力。

当带电粒子在磁场中运动时，磁场的方向和带电粒子的速度方向垂直，这时就会发生磁场力。

磁场力的大小与带电粒子的电量、速度和磁场强度有关。

安培力是指电流在磁场中所受到的力，也就是洛伦兹力。

当电流通过导线时，会产生磁场，而磁场又会对电流所在的导线施加力，这就是安培力。

安培力的大小与电流的大小、磁场的强度和导线的长度等因素有关。

磁场力和安培力是电磁学中非常重要的概念，它们不仅在基础物理学中有广泛应用，而且在工业、医学等领域也有着重要的应用。

例如，MRI（核磁共振成像）技术就是利用了磁场力和安培力的原理，通过对人体组织中的水分子进行磁共振来获取影像信息，用于诊断疾病。

- 1 -。

第三章磁场第一讲磁场的描述、磁场和电流考点知识梳理一、磁现象1.磁现象的电本质一切磁场起源于运动电荷，一切磁现象均是运动电荷周围磁场间的相互作用。

通电直导线周围会想成环形磁场。

2.安培分子电流假说和磁性材料（1）安培分子电流假说：在原子、分子等物质微粒内部，存在着一种环形电流即分子电流，分子电流使每个物质微粒成为微小的磁体。

（2）磁性材料○1软磁性材料：剩磁较弱，适合制造需要反复磁化的元件；○2硬磁性材料：剩磁强，适合制造永磁体。

二、磁场1．磁场的特性：磁场对处于其中的磁体、电流和运动电荷有__________的作用．2．磁场的方向：小磁针静止时________所指的方向．3．磁感应强度(1)物理意义：描述磁场的________________．(2)大小：B＝________(通电导线垂直于磁场)．(3)方向：小磁针静止时________的指向．(4)单位：________，简称______，符号：______.4．磁通量(1)概念：在匀强磁场中，与磁场方向________的面积S 和磁感应强度B 的乘积．(2)公式：Φ＝________.(3)单位：1 Wb ＝________.5．磁感线：在磁场中画出一些有方向的曲线，使曲线上各点的________方向跟这点的磁感应强度方向一致．6．条形磁铁和蹄形磁铁的磁场磁感线分布(如图1所示)图178.磁感线的特点(1)磁感线上某点的________方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的________，在磁感线较密的地方磁场________；在磁感线较疏的地方磁场较______．(3)磁感线是________曲线，没有起点和终点．在磁体外部，从N 极指向S 极；在磁体内部，由S 极指向N 极．(4)同一磁场的磁感线不________、不________、不相切．(5)磁感线是假想的曲线，客观上不存在．三、安培力的大小和方向图2下面的几个图显示了磁场对通电直导线的作用力，其中正确的是 ()1．安培力的大小当磁感应强度B 的方向与导线方向成θ角时，F ＝______，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流________时，安培力最大，F max ＝BIL .(2)当磁场与电流________时，安培力等于零．2．安培力的方向(1)安培力：____________在磁场中受到的力．(2)左手定则：伸开左手，使拇指与其余四指________，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向________的方向，这时________所指的方向就是通电导线在磁场中所受安培力的方向．(3)两平行的通电直导线间的安培力：同向电流互相______，异向电流互相________．例1：如图2，两根相互平行的长直导线分别通有方向相反的电流I 1和I 2，且I 1>I 2；a 、b 、c 、d 为导线某一横截面所在平面内的四点且a 、b 、c 与两导线共面；b 点在两导线之间， b 、d 的连线与导线所在平面垂直，磁感应强度可能为零的点是( )A ．a 点B ．b 点C ．c 点D ．d 点思维突破1．牢记判断电流的磁场的方法——安培定则，并能熟练应用，建立磁场的立体分布模型．2．在进行磁感应强度的叠加时，应注意是哪个电流产生的磁场，磁场方向如何．跟踪训练1：为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是( )考点二 安培力作用下导体运动情况的判定考点解读典题剖析图3图41．通电导体在磁场中的运动实质是在磁场对电流的安培力作用下导体的运动．2．明确磁场的分布和正确运用左手定则进行判断是解题的关键． 典例剖析例2：如图3所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是( )A ．线圈向左运动B ．线圈向右运动C ．从上往下看顺时针转动D ．从上往下看逆时针转动思维突破 判定安培力作用下导体运动情况的常用方法跟踪训练2：如图4所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A 为水平放置的直导线的截面，导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时，磁铁对斜面的压力为F N2，则下列关于压力和弹簧的伸长量的说法中正确的是 ( )A ．F N1<F N2，弹簧的伸长量减小B ．F N1＝F N2，弹簧的伸长量减小C ．F N1>F N2，弹簧的伸长量增大D ．F N1>F N2，弹簧的伸长量减小考点三 安培力的综合应用图6图7 考点解读1．安培力的综合应用，一般有两种情形，一是安培力作用下导体的平衡和加速；二是与安培力有关的功能关系问题．安培力的综合应用是高考的热点，题型有选择题，也有综合性的计算题．2．处理这类问题，需弄清楚电流所在处的磁场分布情况．要做好受力分析，搞清物体的受力情况，然后利用牛顿运动定律或者功能关系求解，在受力分析时，有时要把立体图转换成平面图，转换时要标明B 的方向，以有利于确定安培力的方向．3．安培力大小的计算公式F ＝ILB 是在磁感应强度B 与电流I 垂直情况下的结果；式中L 是有效长度，对通电直导线，是导线在磁场中的那段长度；对弯曲导线，当导线所在平面与磁场方向垂直，且磁场为匀强磁场时，L 等于弯曲导线两端点连接直线的长度，如图5所示，相应的电流方向沿L 由始端流向末端．图5 典例剖析例3：如图6所示，两平行金属导轨间的距离L ＝0.40 m ，金属导轨所在的平面与水平面夹角θ＝37 °，在导轨所在平面内，分布着磁感应强度B ＝0.50 T 、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E ＝4.5 V 、内阻r ＝0.50 Ω的直流电源． 现把一个质量m ＝0.040 kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R 0＝2.5 Ω，金属导轨电阻不计， g 取10 m/s 2.已知sin 37°＝0.60，cos 37°＝0.80，求：(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力．思维突破 求解通电导体在磁场中的力学问题的方法：(1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，要用左手定则来判断，注意F 安⊥B 、F 安⊥I ；(3)根据力的平衡条件、牛顿第二定律列方程式进行求解．跟踪训练3 倾角为α的导电轨道间接有电源，轨道上放有一根静止的金属杆ab .现垂直轨道平面向上加一匀强磁场，如图7所示，磁感应强度B 逐渐增加的过程中，ab 杆受到的静摩擦力 ( )A ．逐渐增大B ．逐渐减小C ．先增大后减小D ．先减小后增大图8图9例4 ：如图8所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F 作用在a的中点，使其向上运动．若b 始终保持静止，则它所受摩擦力可能( )A ．变为0B ．先减小后不变C ．等于FD ．先增大再减小跟踪训练4 如图9所示，光滑的金属轨道分水平段和圆弧段两部分，O 点为圆弧的圆心．两金属轨道之间的宽度为0.5 m ，匀强磁场方向如图，大小为0.5 T ．质量为0.05 kg 、长为0.5 m 的金属细杆置于金属轨道上的M 点．当在金属细杆内通以电流强度为2 A 的恒定电流时，金属细杆可以沿杆向右由静止开始运动．已知MN ＝OP ＝1 m ，则( ) A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N图10图12 图13A 组 安培力的基本应用1. 如图10，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab 、bc 和cd的长度均为L ，且∠abc ＝∠bcd ＝135°.流经导线的电流为I ，方向如图中箭头所示．导线段abcd 所受到的磁场的作用力的合力( )A ．方向沿纸面向上，大小为( 2＋1)ILBB ．方向沿纸面向上，大小为( 2－1)ILBC ．方向沿纸面向下，大小为( 2＋1)ILBD ．方向沿纸面向下，大小为( 2－1)ILB2．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图11所示．过c 点的导线所受安培力的方向 ( )图11A ．与ab 边平行，竖直向上B ．与ab 边平行，竖直向下C ．与ab 边垂直，指向左边D ．与ab 边垂直，指向右边B 组 磁场的叠加及导体在安培力作用下运动情况的判定3. 已知地磁场的水平分量为B ，利用这一值可以测定某一弱磁场的磁感应强度，如图12所示为测定通电线圈中央一点的磁感应强度的实验．实验方法：①先将未通电线圈平面固定于南北方向竖直平面内，中央放一枚小磁针，N 极指向北方；②给线圈通电，此时小磁针N 极指北偏东θ角后静止，由此可以确定线圈中电流方向(由东向西看)与线圈中央的合磁感应强度分别为( ) A ．顺时针；B cos θ B ．顺时针；B sin θC ．逆时针；B cos θD ．逆时针；B sin θ4. 如图13所示，两个完全相同且相互绝缘、正交的金属环，可沿轴线OO ′自由转动，现通以图示方向电流，沿OO ′看去会发现( )A ．A 环、B 环均不转动B ．A 环将逆时针转动，B 环也逆时针转动，两环相对不动C ．A 环将顺时针转动，B 环也顺时针转动，两环相对不动D ．A 环将顺时针转动，B 环将逆时针转动，两者吸引靠拢专题训练图14 C 组 安培力作用下导体的平衡5．质量为m 的通电细杆置于倾角为θ的导轨上，导轨的宽度为L ，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上．如下列选项所示(截面图)，杆与导轨间的摩擦力一定不为零的是 ()6. 如图14所示，光滑导轨与水平面成α角，导轨宽为L .匀强磁场磁感应强度为B .金属杆长也为L ，质量为m ，水平放在导轨上．当回路总电流为I 1时，金属杆正好能静止．求：(1)B 至少多大？这时B 的方向如何？(2)若保持B 的大小不变而将B 的方向改为竖直向上，应把回路总电流I 2调到多大才能使金属杆保持静止？图1图2 图3(限时：60分钟)一、选择题1．关于磁感应强度B ，下列说法中正确的是 ( )A ．根据磁感应强度定义B ＝F IL，磁场中某点的磁感应强度B 与F 成正比，与I 成反比 B ．磁感应强度B 是标量，没有方向C ．磁感应强度B 是矢量，方向与F 的方向相反D ．在确定的磁场中，同一点的磁感应强度B 是确定的，不同点的磁感应强度B 可能不同，磁感线密集的地方磁感应强度B 大些，磁感线稀疏的地方磁感应强度B 小些2．下列各图中，用带箭头的细实线标出了通电直导线周围磁感线的分布情况，其中正确的是 ( )3. 在磁场中某区域的磁感线，如图1所示，则( )A ．a 、b 两处的磁感应强度的大小不等，B a ＞B bB ．a 、b 两处的磁感应强度的大小不等，B a ＜B bC ．同一通电导线放在a 处受力一定比放在b 处受力大D ．同一通电导线放在a 处受力一定比放在b 处受力小4. 两根长直导线a 、b 平行放置，如图2所示为垂直于导线的截面图，图中O 点为两根导线连线ab 的中点，M 、N 为ab 的中垂线上的两点且与a 、b 等距，两导线中通有等大、同向的恒定电流，已知直线电流在某点产生的磁场的磁感应强度B 的大小跟该点到通电导线的距离r 成反比，则下列说法中正确的是 ( )A ．M 点和N 点的磁感应强度大小相等，方向相同B ．M 点和N 点的磁感应强度大小相等，方向相反C ．在线段MN 上各点的磁感应强度都不可能为零D ．若在N 点放一小磁针，静止时其北极沿ON 指向O 点5.电磁轨道炮工作原理如图3所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I 从一条轨道流入，通过导电弹体后从另一条轨道 课时规范训练图4图5图6流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I 成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是 ( )A ．只将轨道长度L 变为原来的2倍B ．只将电流I 增加至原来的2倍C ．只将弹体质量减至原来的一半D ．将弹体质量减至原来的一半，轨道长度L 变为原来的2倍，其他量不变6．通有电流的导线L 1、L 2处在同一平面(纸面)内，L 1是固定的，L 2可绕垂直纸面的固定转轴O 转动(O 为L 2的中心)，各自的电流方向如图4所示．下列哪种情况将会发生 ( )A ．因L 2不受磁场力的作用，故L 2不动B ．因L 2上、下两部分所受的磁场力平衡，故L 2不动C ．L 2绕轴O 按顺时针方向转动D ．L 2绕轴O 按逆时针方向转动7. 某专家设计了一种新型电磁船，它不需螺旋桨推进器，航行时平稳而无声，时速可达100英里．这种船的船体上安装一组强大的超导线圈，在两侧船舷装上一对电池，导电的海水在磁场力作用下即会推动船舶前进．如图5所示是超导电磁船的简 化原理图，AB 和CD 是与电池相连的导体，磁场由超导线圈产生．以下说法正确的是( )A ．船体向左运动B ．船体向右运动C ．无法断定船体向哪个方向运动D ．这种新型电磁船会由于良好的动力性能而提高船速8. 如图6所示，用粗细均匀的电阻丝折成平面梯形框架，ab 、cd 边均与ad 边成60°角，ab ＝bc ＝cd ＝L ，长度为L 的电阻丝电阻为r ，框架与一电动势为E ，内阻为r 的电源相连接，垂直于框架平面有磁感应强度为B 的匀强磁场，则框架受到的安培力的合力大小为 ( )A ．0 B.5BEL 11rC.10BEL 11rD.BEL r11 / 11图7图8二、非选择题9. 在倾角θ＝30°的斜面上，固定一金属框架，宽l ＝0.25 m ，接入电动势E ＝12 V 、内阻不计的电源．在框架上放有一根水平的、质量m ＝0.2 kg 的金属棒ab ，它与框架的动摩擦因数为μ＝36，整个装置放在磁感应强度B ＝0.8 T 的垂直框面向上的匀强磁场中(如图7所示)．当调节滑动变阻器R 的阻值在什么范围内时，可使金属棒静止在框架上？(设最大静摩擦力等于滑动摩擦力，框架与棒的电阻不计，g ＝10 m/s 2)10．如图8所示，PQ 和EF 为水平放置的平行金属导轨，间距为L ＝1.0 m ，导体棒ab 跨放在导轨上，棒的质量为m ＝20g ，棒的中点用细绳经轻滑轮与物体c 相连，物体c 的质量M＝30 g ．在垂直导轨平面方向存在磁感应强度B ＝0.2 T 的匀强磁场， 磁场方向竖直向上，重力加速度g 取10 m/s 2.若导轨是粗糙的，且导体棒与导轨间的最 大静摩擦力为导体棒ab 重力的0.5倍，若要保持物体c 静止不动，应该在棒中通入多 大的电流？电流的方向如何？。

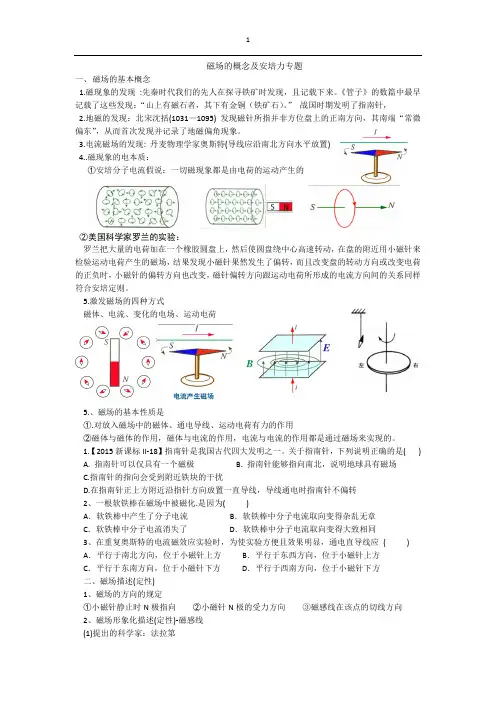

磁场的概念及安培力专题一、磁场的基本概念1.磁现象的发现:先秦时代我们的先人在探寻铁矿时发现，且记载下来。

《管子》的数篇中最早记载了这些发现：“山上有磁石者，其下有金铜（铁矿石）。

”战国时期发明了指南针，2.地磁的发现：北宋沈括(1031—1095) 发现磁针所指并非方位盘上的正南方向，其南端“常微偏东”，从而首次发现并记录了地磁偏角现象。

3.电流磁场的发现: 丹麦物理学家奥斯特(导线应沿南北方向水平放置)4..磁现象的电本质：①安培分子电流假说：一切磁现象都是由电荷的运动产生的②美国科学家罗兰的实验：罗兰把大量的电荷加在一个橡胶圆盘上，然后使圆盘绕中心高速转动，在盘的附近用小磁针来检验运动电荷产生的磁场，结果发现小磁针果然发生了偏转，而且改变盘的转动方向或改变电荷的正负时，小磁针的偏转方向也改变，磁针偏转方向跟运动电荷所形成的电流方向间的关系同样符合安培定则。

5.激发磁场的四种方式磁体、电流、变化的电场、运动电荷5.、磁场的基本性质是①.对放入磁场中的磁体、通电导线、运动电荷有力的作用②磁体与磁体的作用，磁体与电流的作用，电流与电流的作用都是通过磁场来实现的。

1.【2015新课标II-18】指南针是我国古代四大发明之一。

关于指南针，下列说明正确的是( )A. 指南针可以仅具有一个磁极B. 指南针能够指向南北，说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转2、一根软铁棒在磁场中被磁化.是因为( )A．软铁棒中产生了分子电流B．软铁棒中分子电流取向变得杂乱无章C．软铁棒中分子电流消失了D．软铁棒中分子电流取向变得大致相同3、在重复奥斯特的电流磁效应实验时，为使实验方便且效果明显，通电直导线应( ) A．平行于南北方向，位于小磁针上方B．平行于东西方向，位于小磁针上方C．平行于东南方向，位于小磁针下方D．平行于西南方向，位于小磁针下方二、磁场描述(定性)1、磁场的方向的规定①小磁针静止时N极指向②小磁针N极的受力方向③磁感线在该点的切线方向2、磁场形象化描述(定性)-磁感线(1)提出的科学家：法拉第（2）特点：①疏密表示强弱，切线方向表示B的方向②闭合，磁体外N到S磁体内S到N③非实际存在④不相交、不相切(3)磁体周围磁场的磁感线：(4)地磁场特点①地磁场的N极在地球南极附近，S极在地球北极附近，磁感线分布如图所示②地磁场B的水平分量(Bx)总是从地球南极指向地球北极，而竖直分量(By)在南半球垂直地面向上，在北半球垂直地面向下．③在赤道平面上，距离地球表面高度相等的各点，磁感应强度相等，且方向水平向北．(5)电流周围磁场的磁感线及确定方法：右手螺旋定则1.（2016北京卷17）中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

易错点20磁场的描述安培力例题1.（多选）（2022·湖北·高考真题）如图所示，两平行导轨在同一水平面内。

一导体棒垂直放在导轨上，棒与导轨间的动摩擦因数恒定。

整个装置置于匀强磁场中，磁感应强度大小恒定，方向与金属棒垂直、与水平向右方向的夹角θ可调。

导体棒沿导轨向右运动，现给导体棒通以图示方向的恒定电流，适当调整磁场方向，可以使导体棒沿导轨做匀加速运动或匀减速运动。

已知导体棒加速时，加速度的最大值为3g；减速时，加速度的最大值为3g，其中g为重力加速度大小。

下列说法正确的是（）3A．棒与导轨间的动摩擦因数为36B．棒与导轨间的动摩擦因数为33C．加速阶段加速度大小最大时，磁场方向斜向下，θ=60°D．减速阶段加速度大小最大时，磁场方向斜向上，θ=150°例题2. (多选)在倾角θ＝37°的光滑导体滑轨的上端接入一个电动势E＝3 V，内阻r＝0.5 Ω的电源，滑轨间距L＝50 cm，将一个质量m＝40 g，电阻R＝1 Ω的金属棒水平放置在滑轨上．若滑轨所在空间加一匀强磁场，当闭合开关S后，金属棒刚好静止在滑轨上，如图所示．(已知sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)则下列说法正确的是()A．磁感应强度有最小值为0.24 T，方向垂直滑轨平面向下B．磁感应强度有最大值0.4 T，方向水平向右C．磁感应强度有可能为0.3 T，方向竖直向下D．磁感应强度有可能为0.4 T，方向水平向左一、磁场、磁感线、磁感应强度1．磁场(1)基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向．2．磁感线在磁场中画出一些曲线，使曲线上每一点的切线方向都跟该点的磁感应强度的方向一致．3．磁体的磁场和地磁场4．磁感应强度(1)物理意义：描述磁场强弱和方向．(2)大小：B＝FIL(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．二、电流的磁场1．奥斯特实验：奥斯特实验发现了电流的磁效应，即电流可以产生磁场，首次揭示了电与磁的联系．2．安培定则(1)通电直导线：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向．(2)通电螺线管：让右手弯曲的四指所指的方向跟电流的方向一致，大拇指所指的方向就是环形电流中轴线上的磁感线的方向或螺线管内部磁感线的方向．三、磁通量1．概念在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式：Φ＝B·S.3．单位：1 Wb＝1_T·m2.四、安培力的方向和大小1．安培力的方向(1)左手定测：伸开左手，使大拇指跟其余四指垂直，并且都跟手掌在一个平面内，把手放入磁场中让磁感线垂直穿入手心，并使伸开的四指指向电流的方向，那么，大拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥．2．安培力的大小当磁感应强度B 的方向与导线方向成θ角时，F ＝BIL sin_θ，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流垂直时，安培力最大，F max ＝BIL .(2)当磁场与电流平行时，安培力等于零．易混点：一、电流磁场的叠加和安培定则的应用1.直流电流或通电螺线管周围磁场磁感线的方向都可以应用安培定则判定．2．磁感应强度是矢量，叠加时符合矢量运算的平行四边形定则．二、安培力的分析和平衡问题1.安培力常用公式F ＝BIL ，要求两两垂直，应用时要满足(1)B 与L 垂直．(2)L 是有效长度，即垂直磁感应强度方向的长度．如弯曲导线的有效长度L 等于两端点所连直线的长度(如图)，相应的电流方向沿L 由始端流向末端．因为任意形状的闭合线圈，其有效长度为零，所以闭合线圈通电后在匀强磁场中，受到的安培力的矢量和为零．2．解题步骤(1)把立体图转化为平面图．(2)根据左手定则确定安培力的方向．(3)受力分析，画出安培力和其他力．(4)根据平衡条件列出平衡方程．1. （2022·河南安阳·模拟预测）已知a b c 、、是等腰直角三角形三个顶点，d 是c ∠平分线上的一点，cd ac bc ==，在a b c d 、、、四点分别固定四条长度均为L 的通电直导线，四条直导线都垂直于三角形abc 所在平面，导线中的电流均为I ，电流方向如图所示，若导线a 在c 点产生磁场的磁感应强度大小为B ，则放在c 点导线受到的安培力大小和方向正确的是（ ）A ．)21BIL ，沿cd 方向B ．()21BIL ，沿cd 方向C ．()21BIL ，沿dc 方向D ．()21BIL ，沿dc 方向2. （2022·上海徐汇·三模）如图，小磁针放置在水平面内的O 点，四个距O 点相同距离的螺线管A 、B 、C 、D ，其中心轴均通过O 点，且与坐标轴的夹角均为45︒。

高中物理磁场中的安培力与电流方向在高中物理的学习中，磁场中的安培力与电流方向是一个至关重要的知识点。

理解这两者之间的关系，对于解决电磁学相关的问题具有重要意义。

我们首先来了解一下什么是安培力。

安培力是指通电导线在磁场中所受到的力。

当电流通过导线时，如果导线处于磁场中，就会受到一种力的作用，这就是安培力。

那么，安培力的大小和方向是由哪些因素决定的呢？安培力的大小与电流的大小、导线在磁场中的长度、磁感应强度以及电流与磁场方向的夹角有关。

其计算公式为：＄F ＝ BIL\sin\theta$，其中$F$表示安培力，＄B$表示磁感应强度，＄I$表示电流，＄L$表示导线在磁场中的有效长度，＄＼theta$则是电流方向与磁场方向的夹角。

接下来，重点探讨一下安培力的方向。

安培力的方向可以用左手定则来判断。

伸出左手，让磁感线垂直穿过掌心，四指指向电流的方向，那么大拇指所指的方向就是安培力的方向。

为了更深入地理解安培力的方向与电流方向的关系，我们来看几个具体的例子。

假设一根水平放置的直导线，电流从左向右流动，而磁场方向是竖直向下的。

根据左手定则，此时安培力的方向应该是向前。

再比如，一根竖直放置的导线，电流从上往下流动，磁场方向是水平向右的，那么安培力的方向就是向下。

在实际的应用中，安培力与电流方向的关系有着广泛的用途。

比如在电动机中，通过导线中的电流在磁场中受到安培力的作用，从而使电动机的转子转动起来，实现电能向机械能的转化。

了解了安培力和电流方向的基本概念以及判断方法后，我们来思考一下如何在解题中运用这些知识。

在解决涉及安培力的问题时，首先要明确磁场的方向、电流的方向以及导线的长度等相关信息。

然后，根据左手定则准确判断出安培力的方向。

在计算安培力的大小时，要注意正确运用公式，特别要注意夹角的处理。

在一些复杂的问题中，可能会涉及到多个导线或者磁场的叠加。

这时候就需要我们仔细分析每根导线所受的安培力，再根据物体的受力平衡或者运动状态来求解问题。

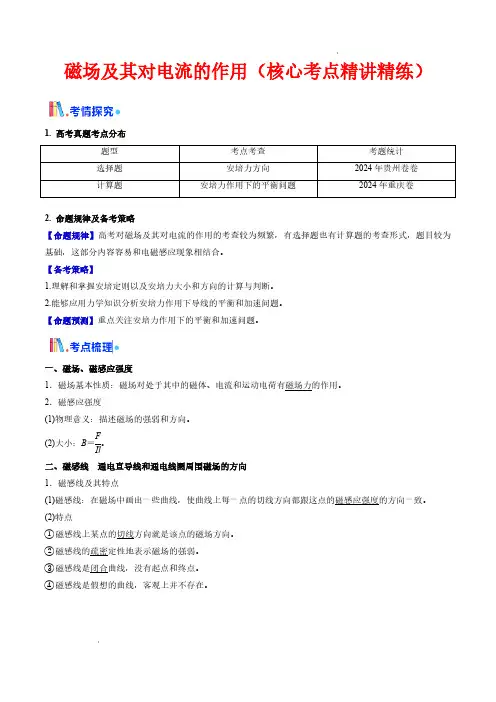

磁场及其对电流的作用（核心考点精讲精练）1. 高考真题考点分布题型考点考查考题统计选择题安培力方向2024年贵州卷卷计算题安培力作用下的平衡问题2024年重庆卷2. 命题规律及备考策略【命题规律】高考对磁场及其对电流的作用的考查较为频繁，有选择题也有计算题的考查形式，题目较为基础，这部分内容容易和电磁感应现象相结合。

【备考策略】1.理解和掌握安培定则以及安培力大小和方向的计算与判断。

2.能够应用力学知识分析安培力作用下导线的平衡和加速问题。

【命题预测】重点关注安培力作用下的平衡和加速问题。

一、磁场、磁感应强度1．磁场基本性质：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用。

2．磁感应强度(1)物理意义：描述磁场的强弱和方向。

(2)大小：B ＝F Il。

二、磁感线　通电直导线和通电线圈周围磁场的方向1．磁感线及其特点(1)磁感线：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致。

(2)特点①磁感线上某点的切线方向就是该点的磁场方向。

②磁感线的疏密定性地表示磁场的强弱。

③磁感线是闭合曲线，没有起点和终点。

④磁感线是假想的曲线，客观上并不存在。

2．电流的磁场通电直导线通电螺线管环形电流安培定则三、安培力、安培力的方向　匀强磁场中的安培力1．安培力的大小(1)磁场和电流垂直时：F＝BIl 。

(2)磁场和电流平行时：F ＝。

2．安培力的方向左手定则判断：(1)伸出左手，让拇指与其余四指垂直，并且都在同一个平面内。

(2)让磁感线从掌心进入，并使四指指向电流方向。

(3)拇指所指的方向就是通电导线在磁场中所受安培力的方向。

考点一 安培定则和磁场的叠加直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两 侧是N 极和S 极，且离圆环中心越远，磁场越弱安培定则立体图截面图1．如图所示，当开关闭合后，小磁针在通电导线的磁场中指向正确的是（ ）A．B．C．D．【答案】D【详解】A．根据安培定则可判断出电流周围的磁场方向，再根据小磁针静止时N极的指向为磁场的方向可知，对A图，当开关闭合后，直线电流产生的磁场方向在小磁针处垂直纸面向外，因此小磁针的N极应指向外，A错误；B．对B图，当开关闭合后，螺线管产生的磁场上端是N极，螺线管左侧磁场方向向下，小磁针的N极应指向下，螺线管下面小磁针位置的磁场方向应指向螺线管下端，因此小磁针N极应指向螺线管下端，B错误；C．对C图，当开关闭合后，环形电流的磁场方向在小磁针位置垂直纸面向里，因此小磁针的N极应指向里，C错误；D．对D图，当开关闭合后，U形电磁铁的左侧是S极，右侧是N极，因此小磁针的N极应指向左侧，D正确。

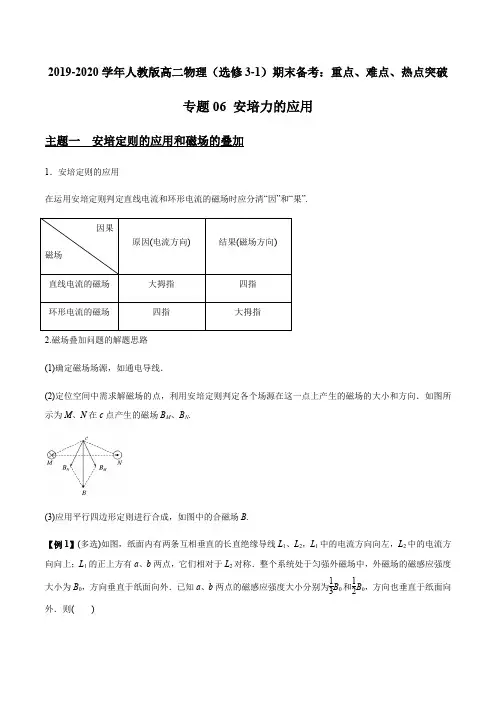

2019-2020学年人教版高二物理（选修3-1）期末备考：重点、难点、热点突破专题06 安培力的应用主题一 安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.2.磁场叠加问题的解题思路(1)确定磁场场源，如通电导线．(2)定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如图所示为M 、N 在c 点产生的磁场B M 、B N .(3)应用平行四边形定则进行合成，如图中的合磁场B .【例1】(多选)如图，纸面内有两条互相垂直的长直绝缘导线L 1、L 2，L 1中的电流方向向左，L 2中的电流方向向上；L 1的正上方有a 、b 两点，它们相对于L 2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外．已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0，方向也垂直于纸面向外．则( )A ．流经L 1的电流在b 点产生的磁感应强度大小为712B 0 B ．流经L 1的电流在a 点产生的磁感应强度大小为112B 0C ．流经L 2的电流在b 点产生的磁感应强度大小为112B 0 D ．流经L 2的电流在a 点产生的磁感应强度大小为712B 0 【答案】 AC【解析】 原磁场、电流的磁场方向如图所示，由题意知在b 点：12B 0＝B 0－B 1＋B 2在a 点：13B 0＝B 0－B 1－B 2 由上述两式解得B 1＝712B 0，B 2＝112B 0，A 、C 项正确． 【例2】如图所示，垂直纸面放置的两根平行长直导线分别通有方向相反的电流I 1和I 2，且I 1＞I 2，纸面内的一点H 到两根导线的距离相等，则该点的磁感应强度方向可能为图中的( )A ．B 1B ．B 2C ．B 3D ．B 4【答案】C【解析】根据右手螺旋定则得出两电流在H点的磁场方向，如图，因为I1>I2，故I1产生的磁场大于I2产生的磁场，根据平行四边形定则知H点的合场强可能为B3方向．故C 正确，A、B、D错误．主题二安培力作用下导体运动方向的判断方法1．电流元法即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流元所受安培力的方向，从而判断出整段电流所受合力的方向．2．特殊位置法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向．3．等效法环形电流和通电螺线管都可以等效成条形磁铁．条形磁铁也可以等效成环形电流或通电螺线管．通电螺线管也可以等效成很多匝的环形电流来分析．4．利用结论法(1)两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；(2)两电流不平行时，有转动到相互平行且电流方向相同的趋势．5．转换研究对象法因为电流之间、电流与磁体之间的相互作用满足牛顿第三定律，定性分析磁体在电流产生的磁场中的受力和运动时，可先分析电流在磁体的磁场中受到的安培力，然后由牛顿第三定律，再确定磁体所受电流的作用力．6.判断导体在磁场中运动情况的常规思路不管是电流还是磁体，对通电导体的作用都是通过磁场来实现的，因此，此类问题可按下面步骤进行分析：(1)确定导体所在位置的磁场分布情况．(2)结合左手定则判断导体所受安培力的方向．(3)由导体的受力情况判定导体的运动方向．【例3】如图所示，把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方，导线可以在空间自由运动，当导线通以图示方向电流I时，导线的运动情况是(从上往下看)()A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升【答案】C【解析】如图所示，将导线AB分成左、中、右三部分．中间一段开始时电流方向与磁场方向一致，不受力；左端一段所在处的磁场方向斜向上，根据左手定则其受力方向向外；右端一段所在处的磁场方向斜向下，受力方向向里．当转过一定角度时，中间一段电流不再与磁场方向平行，由左手定则可知其受力方向向下，所以从上往下看导线将一边逆时针方向转动，一边向下运动，C选项正确．【例4】直导线AB与圆线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由运动．当通过如图2所示的电流时(同时通电)，从左向右看，线圈将()A．顺时针转动，同时靠近直导线AB B．顺时针转动，同时离开直导线ABC．逆时针转动，同时靠近直导线AB D．不动【答案】C【解析】由安培定则判断出AB导线右侧的磁场向里，因此环形电流内侧受力向下、外侧受力向上，从左向右看应逆时针方向转动，当转到与AB共面时，AB与环左侧吸引，与环右侧排斥，由于左侧离AB较近，则引力大于斥力，所以环靠近导线AB，故选项C正确．主题三安培力作用下的平衡问题通电导体棒在磁场中的平衡问题是一种常见的力电综合模型，该模型一般由倾斜导轨、导体棒、电源和电阻等组成．这类题目的难点是题图具有立体性，各力的方向不易确定．因此解题时一定要先把立体图转化为平面图，通过受力分析建立各力的平衡关系，如图所示．1．解题步骤(1)明确研究对象；(2)先把立体图改画成平面图，并将题中的角度、电流的方向、磁场的方向标注在图上；(3)正确受力分析(包括安培力)，然后根据平衡条件：F合＝0列方程求解．2．分析求解安培力时需要注意的问题(1)首先画出通电导体所在处的磁感线的方向，再根据左手定则判断安培力方向；(2)安培力大小与导体放置的角度有关，但一般情况下只要求导体与磁场垂直的情况，其中L 为导体垂直于磁场方向的长度，为有效长度．【例5】如图所示，在与水平方向夹角为60°的光滑金属导轨间有一电源，在相距1 m 的平行导轨上垂直导轨放一质量为0.3 kg 的金属棒ab ，ab 中有由b →a 、I ＝3 A 的电流，磁场方向竖直向上，这时金属棒恰好静止．求：(g ＝10 m/s 2)(1)匀强磁场磁感应强度的大小；(2)ab 棒对导轨的压力．【答案】 (1) 3 T (2)6 N ，方向垂直导轨向下【解析】 (1)ab 棒静止，受力情况如图所示，沿导轨方向受力平衡，则mg sin 60°＝F cos 60°又F ＝BIL解得：B ＝mg tan 60°IL ＝0.3×10×33×1T ＝ 3 T. (2)根据牛顿第三定律得，ab 棒对导轨的压力为：F N ′＝F N ＝mg cos 60°＝0.3×1012N ＝6 N ，方向垂直导轨向下． 【例6】如图所示，金属棒MN 两端由等长的轻质绝缘细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是( )A ．金属棒中的电流变大，θ角变大B ．两悬线等长变短，θ角变小C ．金属棒质量变大，θ角变大D ．磁感应强度变大，θ角变小【答案】 A【解析】 选金属棒MN 为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝BIL mg，所以当金属棒中的电流I 、磁感应强度B 变大时，θ角变大，选项A 正确，选项D 错误；当金属棒质量m 变大时，θ角变小，选项C 错误；θ角的大小与悬线长短无关，选项B 错误．主题四 安培力作用下的动力学问题安培力做功与动能定理结合，其解题步骤如下：(1)选取研究对象，明确它的运动过程；(2)分析研究对象的受力情况(若是立体图就改画成平面图)和各个力的做功情况，特别是分析安培力的大小和方向，看安培力做正功还是负功，然后求各力做功的代数和；(3)明确初、末状态的动能；(4)列出动能定理的方程以及其他必要的解题方程进行求解．【例7】如图所示，水平放置的光滑平行金属导轨，左端通过开关S 与内阻不计、电动势为E 的电源相连，右端与半径为L ＝20 cm 的光滑圆弧导轨相接．导轨宽度为20 cm ，电阻不计．导轨所在空间有竖直方向的匀强磁场，磁感应强度B ＝0.5 T. 一根导体棒ab 垂直导轨放置，质量m ＝60 g 、电阻 R ＝1 Ω，用两根长也为20 cm 的绝缘细线悬挂，导体棒恰好与导轨接触．当闭合开关S 后，导体棒沿圆弧摆动，摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态．导体棒ab 速度最大时，细线与竖直方向的夹角 θ＝53°(sin 53°＝0.8，cos 53°＝0.6，g ＝10 m/s 2)，则( )A ．磁场方向一定竖直向上B ．电源的电动势 E ＝8 VC ．导体棒在摆动过程中所受安培力F ＝8 ND ．导体棒摆动过程中的最大动能为 0.08 J【答案】 BD【解析】 当开关S 闭合时，导体棒向右摆动，说明其所受安培力水平向右，由左手定则可知，磁场方向竖直向下，故A 错误；设电路中电流为I ，电源的电动势为E ，导体棒ab 所受安培力为F ，导体棒ab 速度最大时，细线与竖直方向的夹角θ＝53°，则tan θ＝F mg ，由F ＝BIL ＝B E RL ，得F ＝0.8 N ，E ＝8 V ，故B 正确，C 错误；根据动能定理得：FL sin 53°－mgL (1－cos 53°)＝E k －0，解得E k ＝0.08 J ，故D 正确．【例8】如图所示，光滑的平行金属导轨倾角为θ，间距为L ，处在竖直向下的磁感应强度为B 的匀强磁场中，导轨中接入电动势为E 、内阻为r 的直流电源．电路中有一阻值为R 的电阻，其余电阻不计，将质量为m 、长度为L 的导体棒由静止释放，导体棒的两端与导轨接触良好，求导体棒在释放瞬间的加速度的大小．(重力加速度为g )【答案】 g sin θ－BEL cos θm R ＋r【解析】 对导体棒受力分析如图所示，导体棒受重力mg 、支持力F N 和安培力F ，由牛顿第二定律得：mg sin θ－F cos θ＝ma ①F＝BIL②I＝ER＋r③由①②③式可得a＝g sin θ－BEL cos θm R＋r.模拟预测训练1．如图所示，两个完全相同的线圈套在一水平光滑绝缘圆柱上，但能自由移动，若两线圈内通以大小不等的同向电流，则它们的运动情况是()A．都绕圆柱转动B．以不等的加速度相向运动C．以相等的加速度相向运动D．以相等的加速度相背运动【答案】C【解析】同向环形电流间相互吸引，虽然两电流大小不等，但由牛顿第三定律知，两线圈所受作用力必大小相等，C正确。

第十章磁场考点01：磁场、磁感线、磁场的叠加1、（多选）三条在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B 1、B2和B3，下列说法正确的是()．A．B1＝B2<B3 B．B1＝B2＝B3C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里答案AC2．（多选）如图所示，一根通电直导线放在磁感应强度B＝1 T的匀强磁场中，在以导线为圆心，半径为r 的圆周上有a、b、c、d四个点，若a点的实际磁感应强度为0，则下列说法中正确的是()．答案AC A．直导线中电流方向垂直纸面向里B．c点的实际磁感应强度也为0C．d点实际磁感应强度为 2 T，方向斜向右下方，与B的夹角为45°D．以上均不正确3．如图，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d 到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是()．A．O点处的磁感应强度为零答案CB．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同4．三根平行的长直导线，分别垂直地通过一个等腰直角三角形的三个顶点，三导线中电流方向相同，A、B两导线中的电流大小相同，如图所示，已知导线A在斜边中点O处所产生的磁场的磁感应强度大小为B，导线C在斜边中点O处所产生的磁场的磁感应强度大小为2B，则O处的磁感应强度的大小和方向为() 答案DA．大小为B，方向沿OA方向B．大小为22B，方向竖直向下C．大小为2B，方向沿OB方向D．大小为2B，方向沿OA方向5. (2017·全国卷Ⅲ·18)如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

16.安培力和磁场的叠加1. [2021·山西太原市3月模拟(一)]如图1所示，报废的近地卫星离轨时，从卫星中释放一根导体缆绳，缆绳的下端连接有空心导体。

缆绳以轨道速度v在地磁场B中运动，使得缆绳中产生感应电流。

电荷向缆绳两端聚集，同时两端与电离层中的离子中和，使得电流持续。

由于感应电流在地磁场中受到安培力的拖动，从而能加快废弃卫星离轨。

设缆绳中电流处处相等，那么()图1A.缆绳中电流的方向由卫星流向空心导体B.相同长度的缆绳受到安培力的大小相等C.缆绳受到安培力的方向与卫星速度方向间的夹角大于90°D.由于安培力做负功，故在卫星降轨的过程中，其动能一定减小答案 C解析由右手定则可知，电流方向是空心导体流向卫星，故A错误；因为地磁场不是匀强磁场，所以相同的缆绳受到的安培力不是大小相等，故B错误；由左手定则可知，缆绳受到的安培力与卫星速度方向的夹角大于90°，故C正确；动能的增大和减小，与安培力做负功没有必然联系，因为引力做正功，故D错误。

2. (2021·湖北十一校3月第二次联考)通电的等腰梯形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图2所示，ab边与MN平行。

下列关于通电直导线MN的磁场对线框作用的说法正确的是()图2A.线框所受安培力的合力为零B.线框有两条边所受的安培力方向相同C.线框有两条边所受的安培力大小相同D.线框在安培力作用下一定有向右的运动趋势答案 C解析直导线中的电流方向由N到M，根据安培定则，导线右侧区域磁感应强度方向垂直纸面向里，根据左手定则，ab边受向左的安培力，cd边受到向右的安培力，ad边受到斜向左下方的安培力，bc边受到左上方的安培力，四个边所受的安培力的合力不为零，其中bc边和ad边所受的安培力大小相同，故A、B 错误，C正确；离MN越远的位置，磁感应强度越小，故根据安培力公式F＝BIL，cd边受到的安培力小于ab边、bc边和ad边受到的安培力的矢量和，则线框在安培力作用下一定有向左的运动趋势，故D错误。
