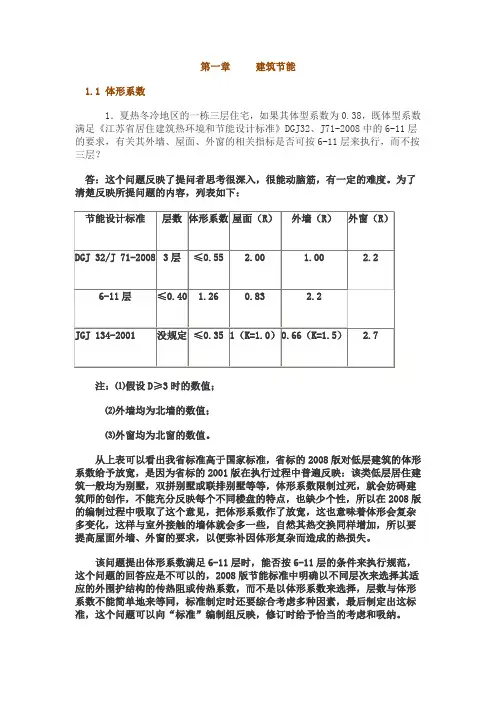

第一章建筑节能1.1 体形系数1．夏热冬冷地区的一栋三层住宅，如果其体型系数为0.38，既体型系数满足《江苏省居住建筑热环境和节能设计标准》DGJ32、J71-2008中的6-11层的要求，有关其外墙、屋面、外窗的相关指标是否可按6-11层来执行，而不按三层？答：这个问题反映了提问者思考很深入，很能动脑筋，有一定的难度。

为了清楚反映所提问题的内容，列表如下：注：⑴假设D≥3时的数值；⑵外墙均为北墙的数值；⑶外窗均为北窗的数值。

从上表可以看出我省标准高于国家标准，省标的2008版对低层建筑的体形系数给予放宽，是因为省标的2001版在执行过程中普遍反映：该类低层居住建筑一般均为别墅，双拼别墅或联排别墅等等，体形系数限制过死，就会妨碍建筑师的创作，不能充分反映每个不同楼盘的特点，也缺少个性，所以在2008版的编制过程中吸取了这个意见，把体形系数作了放宽，这也意味着体形会复杂多变化，这样与室外接触的墙体就会多一些，自然其热交换同样增加，所以要提高屋面外墙、外窗的要求，以便弥补因体形复杂而造成的热损失。

该问题提出体形系数满足6-11层时，能否按6-11层的条件来执行规范，这个问题的回答应是不可以的，2008版节能标准中明确以不同层次来选择其适应的外围护结构的传热阻或传热系数，而不是以体形系数来选择，层数与体形系数不能简单地来等同，标准制定时还要综合考虑多种因素，最后制定出这标准，这个问题可以向“标准”编制组反映，修订时给予恰当的考虑和吸纳。

2．关于建筑层数的界定：如建筑设计中为5+1或者11+1层的住宅，建好模型后软件直接按照6层或者12层计算，这应该如何界定？（涉及到体形系数的界定）？答：关于层数的界定是建筑专业中解决不同性质问题时的规定，如顶部跃层在建筑防火规范中是认可不计入层数，因为这跃层户在下层还有使用空间，上、下为一家，其火灾时逃生就以下层为计算依据，所以18层的高层建筑，当顶层设计为跃层户型，通常以（18+1）层来表达，并且计为18层来考虑执行防火规范，同样这幢在达计算其日照时就不能按18层来考虑，要把（18+1）层其上部的跃层计入层数，按此高度来计算日照间距，因为这（18+1）层是存在的实体，它会挡住太阳，使其后建筑晒不到太阳，也就没有日照，所以这种情况在计算日照，决定前、后幢之间的距离时必须按实际高度来计算。
