下载文档原格式

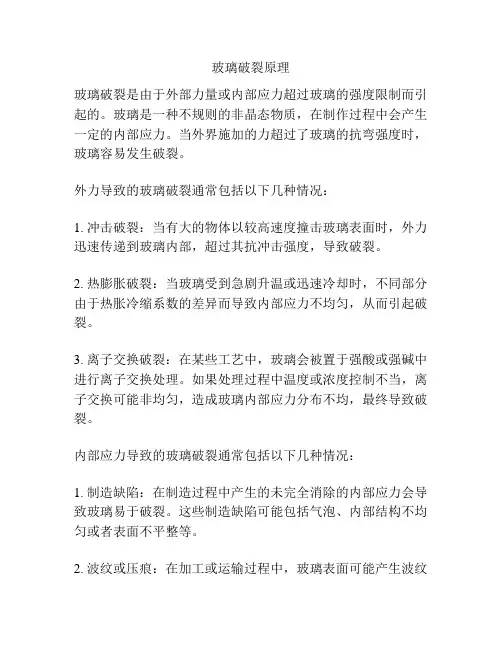

玻璃破裂原理
玻璃破裂是由于外部力量或内部应力超过玻璃的强度限制而引起的。
玻璃是一种不规则的非晶态物质，在制作过程中会产生一定的内部应力。
当外界施加的力超过了玻璃的抗弯强度时，玻璃容易发生破裂。
外力导致的玻璃破裂通常包括以下几种情况：
1. 冲击破裂：当有大的物体以较高速度撞击玻璃表面时，外力迅速传递到玻璃内部，超过其抗冲击强度，导致破裂。
2. 热膨胀破裂：当玻璃受到急剧升温或迅速冷却时，不同部分由于热胀冷缩系数的差异而导致内部应力不均匀，从而引起破裂。
3. 离子交换破裂：在某些工艺中，玻璃会被置于强酸或强碱中进行离子交换处理。
如果处理过程中温度或浓度控制不当，离子交换可能非均匀，造成玻璃内部应力分布不均，最终导致破裂。
内部应力导致的玻璃破裂通常包括以下几种情况：
1. 制造缺陷：在制造过程中产生的未完全消除的内部应力会导致玻璃易于破裂。
这些制造缺陷可能包括气泡、内部结构不均匀或者表面不平整等。
2. 波纹或压痕：在加工或运输过程中，玻璃表面可能产生波纹
或压痕，这些表面缺陷容易成为内应力集中的地方，导致破裂。
为了减少玻璃破裂的风险，可以从以下几个方面进行改善：控制玻璃制造过程中的温度、压力和时间等参数；加强玻璃材料的强度和韧性；避免外力冲击或热膨胀等因素对玻璃的影响；注意运输和使用过程中的安全操作等。

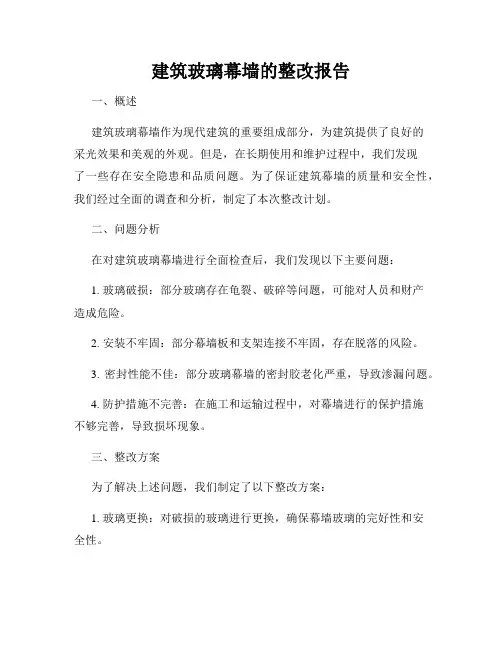

建筑玻璃幕墙的整改报告一、概述建筑玻璃幕墙作为现代建筑的重要组成部分，为建筑提供了良好的采光效果和美观的外观。
但是，在长期使用和维护过程中，我们发现了一些存在安全隐患和品质问题。
为了保证建筑幕墙的质量和安全性，我们经过全面的调查和分析，制定了本次整改计划。
二、问题分析在对建筑玻璃幕墙进行全面检查后，我们发现以下主要问题：1. 玻璃破损：部分玻璃存在龟裂、破碎等问题，可能对人员和财产造成危险。
2. 安装不牢固：部分幕墙板和支架连接不牢固，存在脱落的风险。
3. 密封性能不佳：部分玻璃幕墙的密封胶老化严重，导致渗漏问题。
4. 防护措施不完善：在施工和运输过程中，对幕墙进行的保护措施不够完善，导致损坏现象。
三、整改方案为了解决上述问题，我们制定了以下整改方案：1. 玻璃更换：对破损的玻璃进行更换，确保幕墙玻璃的完好性和安全性。
2. 支架强化：加固幕墙板和支架的连接，确保幕墙的稳固性和安全性。
3. 密封胶更换：对密封胶老化的玻璃幕墙进行更换，确保幕墙的密封性能。
4. 防护措施加强：在施工和运输过程中，对幕墙进行更加细致的保护工作，减少损坏的风险。
四、整改计划为了确保整改工作的顺利进行，我们制定了以下整改计划：1. 整改时间：本次整改计划将于XX年XX月XX日开始，预计于XX年XX月XX日完成。
2. 工作流程：a) 确认问题范围和具体位置；b) 拆除破损玻璃并进行更换；c) 加固幕墙板和支架的连接；d) 更换密封胶；e) 加强防护措施，确保施工和运输过程中的幕墙安全；f) 完成整改工作并进行验收。
3. 人力和资源：根据实际情况，调配足够的工人和必要的工具、设备来完成整改工作。
4. 安全保障：在整改期间，加强施工现场的安全管理并确保工人和使用者的安全。
五、预防措施为了防止类似问题的再次发生，我们将采取以下预防措施：1. 定期检查：对建筑玻璃幕墙进行定期检查，及时发现和处理问题。
2. 维护保养：对幕墙进行定期维护保养，确保其长期的正常使用。

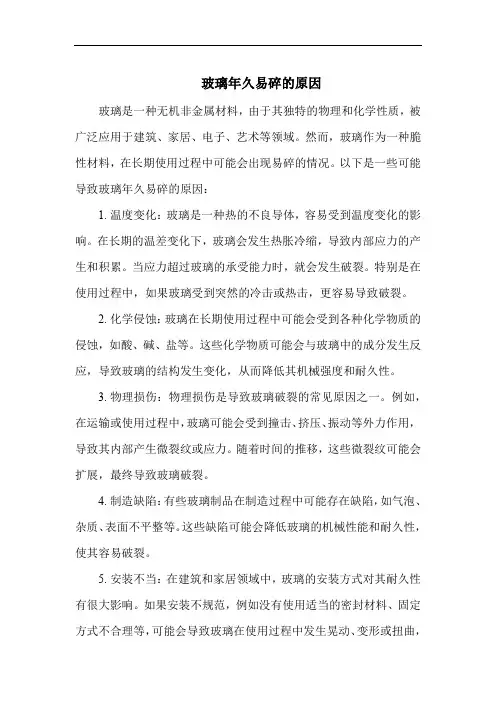

玻璃年久易碎的原因玻璃是一种无机非金属材料，由于其独特的物理和化学性质，被广泛应用于建筑、家居、电子、艺术等领域。
然而，玻璃作为一种脆性材料，在长期使用过程中可能会出现易碎的情况。
以下是一些可能导致玻璃年久易碎的原因：1.温度变化：玻璃是一种热的不良导体，容易受到温度变化的影响。
在长期的温差变化下，玻璃会发生热胀冷缩，导致内部应力的产生和积累。
当应力超过玻璃的承受能力时，就会发生破裂。
特别是在使用过程中，如果玻璃受到突然的冷击或热击，更容易导致破裂。
2.化学侵蚀：玻璃在长期使用过程中可能会受到各种化学物质的侵蚀，如酸、碱、盐等。
这些化学物质可能会与玻璃中的成分发生反应，导致玻璃的结构发生变化，从而降低其机械强度和耐久性。
3.物理损伤：物理损伤是导致玻璃破裂的常见原因之一。
例如，在运输或使用过程中，玻璃可能会受到撞击、挤压、振动等外力作用，导致其内部产生微裂纹或应力。
随着时间的推移，这些微裂纹可能会扩展，最终导致玻璃破裂。
4.制造缺陷：有些玻璃制品在制造过程中可能存在缺陷，如气泡、杂质、表面不平整等。
这些缺陷可能会降低玻璃的机械性能和耐久性，使其容易破裂。
5.安装不当：在建筑和家居领域中，玻璃的安装方式对其耐久性有很大影响。
如果安装不规范，例如没有使用适当的密封材料、固定方式不合理等，可能会导致玻璃在使用过程中发生晃动、变形或扭曲，从而容易破裂。
6.使用不当：在使用过程中，如果对玻璃制品的操作不当，也可能会导致其破裂。
例如，过度用力开关门窗、使用尖锐物品划伤玻璃表面等行为都可能对玻璃造成损伤，影响其耐久性。
综上所述，玻璃年久易碎的原因可能是多方面的。
为了延长玻璃的使用寿命和提高其耐久性，需要采取一系列措施。
首先，应避免使用不当或进行不适当的操作，以减少外力损伤和物理损伤的发生。
其次，选择优质的玻璃制品和可靠的安装方式至关重要，以确保玻璃在使用过程中保持稳定和牢固。
此外，对于一些可能受到化学侵蚀的玻璃制品，应采取适当的保护措施，如使用密封剂、涂层等，以减少化学物质对玻璃的侵蚀。
玻璃幕墙工程常见质量通病的防治措施玻璃幕墙是现代建筑中常见的一种构造形式，它不仅具有美观大方的外观，还能提供良好的照明和视野。
然而，由于玻璃幕墙工程复杂且施工过程中存在许多细节问题，常常会出现一些质量通病。
本文将介绍一些常见的玻璃幕墙质量通病及其防治措施，以期提高玻璃幕墙工程的质量。
一、玻璃爆裂玻璃爆裂是玻璃幕墙工程中常见的质量问题之一、主要原因包括玻璃制作质量不合格、玻璃安装时损坏或安装不当等。
为了防治玻璃爆裂，可以采取以下措施：1.强化玻璃的选择：使用强度较高的钢化玻璃或夹层玻璃，提高抗风压能力和抗冲击能力。
2.玻璃的安装：确保玻璃在安装过程中不受到损坏，并且与金属结构连接紧密，减少玻璃受力不均匀的情况。
3.施工质量的控制：控制施工质量，严格按照设计要求选择、安装和固定玻璃材料。
二、密封胶老化密封胶老化是玻璃幕墙工程中常见的问题之一、密封胶老化会导致玻璃与金属结构之间的空隙扩大，进而导致渗水和漏风等问题。
为了防止密封胶老化，可以采取以下措施：1.选择优质的密封胶材料：选择适合外墙环境的密封胶材料，具有良好的耐候性和抗老化性能。
2.施工气候要求：在适宜的气候条件下进行施工，避免在高温、低温或多雨等恶劣气候条件下施工。
3.施工工艺要求：确保密封胶材料的充填和涂布均匀，避免出现空隙和漏涂的情况。
三、金属结构腐蚀金属结构腐蚀是玻璃幕墙工程中的常见问题之一、主要原因包括材料自身质量不过关、与其他金属材料之间的电化学腐蚀等。
为了防止金属结构腐蚀，可以采取以下措施：1.防水涂层的选择：在金属结构上涂刷防水涂层，形成一层防水保护层，防止水分和空气中的腐蚀物质侵蚀金属。
2.材料的选择：选择抗腐蚀性能好的金属材料，例如不锈钢、镀锌钢等。
3.定期维护：定期对金属结构进行维护，包括清洁污垢、修补损坏的涂层等，确保金属结构的防腐功能。
四、渗水漏风渗水漏风是玻璃幕墙工程中常见的问题之一、渗水漏风不仅会导致室内环境不舒适，还会损坏建筑结构。
浅谈玻璃幕墙中玻璃破损的几点原因玻璃幕墙建筑，包括由玻璃、金属和石材组合的幕墙建筑。
玻璃是铝合金玻璃幕墙主要材料之一，它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的重要内容。
幕墙建筑自20世纪50年代自西方国家兴起，因其具有丰富多变的外装饰效果，在全球发展很快。
我国幕墙建筑是从改革开放后的1983年开始起步，90年代中期形成高潮，到目前，20多年来呈现了大规模、高速发展的态势。
从东部的沿海城市到西部的边远小镇，几乎都可以看到使用玻璃幕墙的建筑，特别是在城市中的高层建筑上，玻璃幕墙占据了绝对的优势，但是20多年来在玻璃幕墙的使用中，玻璃幕墙的玻璃的破裂问题%考-试-大%一直难以解决，下面从六方面对之进行分析和探讨：一、玻璃本身材质的问题是玻璃幕墙中玻璃破裂的重要原因玻璃幕墙所使用的玻璃，特别是经过钢化的玻璃，强度是大大增加了，但是却在自身材质中混进了硫化镍杂质，杂质是如何混入的现还未根本查清，可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。
对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。
硫毫无疑问来源于配合料中及燃料中的含硫成份。
当温度超过1000℃时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797℃。
根据实验检测，熔炉中0.1克镍可以形成的晶体数量多达5万个。
硫化镍杂质，以小水晶状态存在，在一般情况下，不会造成玻璃破损，但是由于钢化玻璃重新加热，改变了硫化镍杂质的相态，硫化镍的高温a态在玻璃急冷时被冻结，他们在恢复到B态可能需要几年的时间，由于低温B态的硫化镍杂质将产生体积增大，在玻璃内部产生局部的应力集中，这时钢化玻璃自爆将发生。
然而，仅仅比较大的杂质将引起自爆，而且仅仅当杂质在拉应力的核心部位时才能发生钢化玻璃自爆。
NiS是一种晶体，存在二种晶相：高温相a-NiS和低温相B-NiS，相变温度为379℃.玻璃在钢化炉内加热时，因加热温度远高于相变温度，NiS全部转变为a相。
幕墙施工常见质量问题1.外观问题。
主要有石材幕墙胶缝处因胶品种使用不当造成污染、石材因选用不当造成色差、红锈、霉变；少数工程玻璃幕墙面板在安装时未对缝,打胶后出现胶缝错位；金属幕墙墙面出现起鼓或凹陷现象等。
2.玻璃幕墙开启窗五金件脱落问题。
玻璃幕墙开启窗五金件脱落问题较普遍,有的没有定位风撑致使开启角度过大,有的滑撑出现锈蚀,有的执手松动甚至脱落。
3.渗漏情况。
一些工程因顶部处理不当出现渗漏,也有的明框幕墙没有排水设计或设计了排水没有按设计施工造成渗漏。
4.胶缝龟裂起泡。
有的工程硅酮耐侯密封胶多处出现变硬龟裂和起泡现象,影响密封胶的正常使用功能。
密封胶开裂和起泡主要有以下原因：(1)使用了低质原料生产的劣质密封胶产；(2)使用了过期的密封胶产品；(3)密封胶厚度和宽度比例严重不对,过厚或过薄都会造成胶缝开裂或起泡；(4)注胶操作不连续,多次重复注胶也会造成表面不平、起泡；(5)施工环境温差太大也容易导致密封胶缝开裂。
5.一块玻璃跨越两个防火分区。
个别工程出现多处同一幕墙玻璃跨越建筑物的两个防火分区现象,有个工程不但一块玻璃跨越两个防火分区,而且将防火镀锌铁皮直接顶在玻璃上,之间没有缝隙,明显违背JGJ102-2003规范要求；点玻幕墙用防火玻璃作防火分隔时,没有在点玻幕墙玻璃的胶缝处设置并用防火密封胶密封。
6.钢化玻璃爆裂。
有些幕墙投入使用时间不长就出现钢化玻璃爆裂。
钢化玻璃爆裂破损的原因主要有下列几种情况:(1)玻璃未磨边或磨边质量不高,导致玻璃边缘应力集中造成玻璃破裂；(2)玻璃内外或中心与边缘温差大,也会产生玻璃破裂；(3)钢化玻璃未经二次引爆处理应力过大造成玻璃破裂；(4)钢化玻璃内部硫化镍在温度明显变化时体积增大产生局部应力集中,造成钢化玻璃自爆；(5)安装方法不正确使玻璃产生挤压应力导致玻璃开裂等。
7.开启扇密封胶条老化。
部分工程开启扇密封胶条不交圈或胶条老化变硬、收缩,胶条缩短后使角部间隙过大影响气密性能。

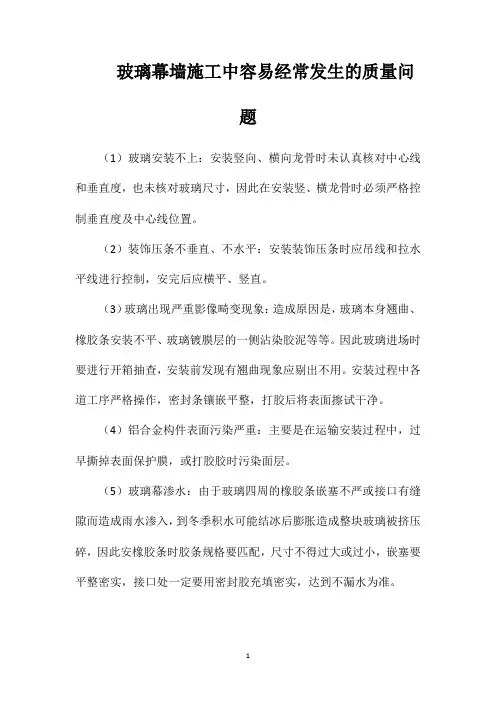

玻璃幕墙施工中容易经常发生的质量问
题
（1）玻璃安装不上：安装竖向、横向龙骨时未认真核对中心线和垂直度，也未核对玻璃尺寸，因此在安装竖、横龙骨时必须严格控制垂直度及中心线位置。
（2）装饰压条不垂直、不水平：安装装饰压条时应吊线和拉水平线进行控制，安完后应横平、竖直。
（3）玻璃出现严重影像畸变现象：造成原因是，玻璃本身翘曲、橡胶条安装不平、玻璃镀膜层的一侧沾染胶泥等等。
因此玻璃进场时要进行开箱抽查，安装前发现有翘曲现象应剔出不用。
安装过程中各道工序严格操作，密封条镶嵌平整，打胶后将表面擦试干净。
（4）铝合金构件表面污染严重：主要是在运输安装过程中，过早撕掉表面保护膜，或打胶胶时污染面层。
（5）玻璃幕渗水：由于玻璃四周的橡胶条嵌塞不严或接口有缝隙而造成雨水渗入，到冬季积水可能结冰后膨胀造成整块玻璃被挤压碎，因此安橡胶条时胶条规格要匹配，尺寸不得过大或过小，嵌塞要平整密实，接口处一定要用密封胶充填密实，达到不漏水为准。
1。

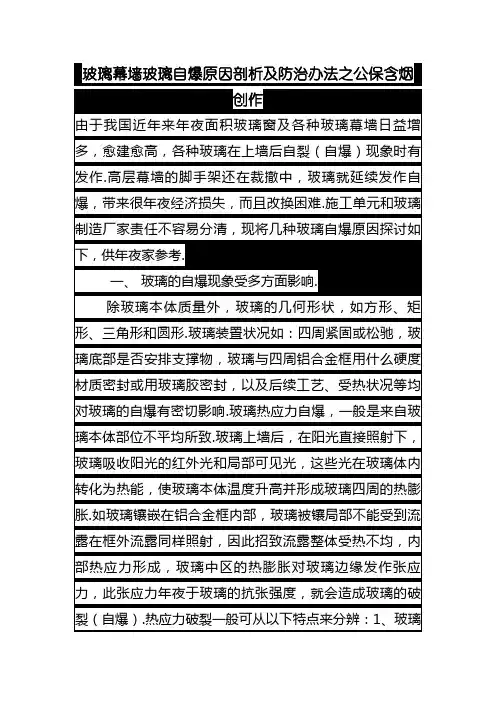

玻璃幕墙玻璃自爆原因剖析及防治办法之公保含烟创作由于我国近年来年夜面积玻璃窗及各种玻璃幕墙日益增多，愈建愈高，各种玻璃在上墙后自裂（自爆）现象时有发作.高层幕墙的脚手架还在裁撤中，玻璃就延续发作自爆，带来很年夜经济损失，而且改换困难.施工单元和玻璃制造厂家责任不容易分清，现将几种玻璃自爆原因探讨如下，供年夜家参考.一、玻璃的自爆现象受多方面影响.除玻璃本体质量外，玻璃的几何形状，如方形、矩形、三角形和圆形.玻璃装置状况如：四周紧固或松驰，玻璃底部是否安排支撑物，玻璃与四周铝合金框用什么硬度材质密封或用玻璃胶密封，以及后续工艺、受热状况等均对玻璃的自爆有密切影响.玻璃热应力自爆，一般是来自玻璃本体部位不平均所致.玻璃上墙后，在阳光直接照射下，玻璃吸收阳光的红外光和局部可见光，这些光在玻璃体内转化为热能，使玻璃本体温度升高并形成玻璃四周的热膨胀.如玻璃镶嵌在铝合金框内部，玻璃被镶局部不能受到流露在框外流露同样照射，因此招致流露整体受热不均，内部热应力形成，玻璃中区的热膨胀对玻璃边缘发作张应力，此张应力年夜于玻璃的抗张强度，就会造成玻璃的破裂（自爆）.热应力破裂一般可从以下特点来分辨：1、玻璃破裂边缘裂口整齐，裂口数量少，破裂线为曲折单线或单线.2、玻璃破裂线与玻璃边缘一般成直角，否则能够是弯曲应力破裂，或许是玻璃边缘缺陷所致.3、在玻璃中区的破裂线多为弧线形.二、铝合金有框幕墙玻璃自爆的原因1、玻璃自己质量不良是造成玻璃自爆原因之一，如玻璃平整度差，厚薄不均，玻璃内有气泡夹渣等.在受太阳照射下，热效应不平均，招致自爆.2、在采用人工裁切玻璃时，裁切的玻璃边缘一定要求平直润滑，禁绝许有崩边、牙边、崩角等缺陷.要担保玻璃周边没有伤残状态下使用，否则在玻璃边缘有缺陷处极易发作自爆点.3、玻璃装置时为了增加哽对哽的接触，玻璃下端不能直接落在铝合金框上，否则玻璃受热膨胀极易自爆.应在玻璃下面有弹性的固定垫块，放置位置一般在玻璃边部1/4处，最少放两个垫块，垫块数量应以玻璃宽度而定.使玻璃下方与铝框为弹性接触，玻璃热胀冷缩时能自由伸缩，增加自爆.同时玻璃周边应当用弹性较好的资料密封.玻璃周边与铝框应留有4~7毫米左右缝隙，不直接接触，并周边间隙平均.玻璃周边与铝框应用弹性好的玻璃密封胶密封，这比玻璃边缘内外两侧与铝框缝隙用硬胶条镶嵌为佳.现实中很多年夜面积玻璃因玻璃四周边缘用硬胶条镶嵌太紧，玻璃因热应力而自爆.4、镶嵌玻璃的铝框，不能担保几何精度，铝框扭拧不服，弯曲变形，玻璃弯曲受力，极易造成热应力自爆.装置玻璃必需严格执行施工标准标准.5、玻璃厚度的选择是十分重要的，不只要思索风荷载，也要思索热应力.如玻璃面积年夜，厚度小，则该块玻璃抗弯曲、抗热应力均小，极易自爆.对玻璃幕墙玻璃厚度选择，一定要停止计算，低层、高层同一面积的玻璃受力就分歧很年夜.尤其是镀膜玻璃的热膨胀系数远年夜于一般玻璃的热膨胀系数，热应力更为明显.有的厂家和设计者在玻璃计算时不思索热应力而造成玻璃自爆.一般镀膜玻璃的厚度、长宽比和最年夜面积的关系，一些镀膜玻璃生产厂家，给一个关系比，这只作为参考.因玻璃的使用上下分歧，地域分歧，应有所调整，应以计算为准.玻璃厚度长宽比玻璃最年夜面积玻璃厚度长宽比玻璃最年夜面积 6mm 1：3以下 2．5㎡以下 8mm 1:3以下 4㎡以下三、隐框幕墙玻璃的自爆隐框玻璃幕墙是用构造胶把镀膜玻璃粘贴在单体铝合金框格上，再把粘好的一块块单体框格悬挂在铝合金幕墙的框架上.镀膜玻璃之间间隙用幕墙硅酮密封胶密封，形成一镜面状玻璃幕墙，镀膜玻璃的周边无铝框镶嵌，因此不存在镶嵌玻璃边内和边外温差的差异，也不会发作上述原因造成的温差热应力自爆的能够.但半隐框玻璃幕墙仍有一个对应边嵌在铝框内，仍应思索嵌铝框内外玻璃的热应力，以防自爆.隐框玻璃幕墙的自爆原因，有以下几个能够：1、镀膜玻璃的边缘质量：镀膜玻璃边缘裁切质量是十分重要的，是影响玻璃破裂的重要因素.因为镀膜玻璃是脆性资料，玻璃的边缘允许张应力的年夜小与玻璃边缘缺陷极为密切，如前面谈到过的崩角，崩角和整齐不齐牙边等，玻璃边缘缺隐会招致应力集中及严重降低允许张应力（可降十多倍）.在边缘缺陷点，玻璃正常的弯曲应力，热应力等均可造成玻璃的自爆破裂.年夜面积隐框幕墙的镀膜玻璃最好采用裁剪机来切割玻璃，若手工切割玻璃要严格反省玻璃切割边缘质量或打磨边缘.2、镀膜玻璃对太阳辐射能的吸收率热应力均远年夜于一般透明玻璃，因此对玻璃的原片质量要求甚严.如果玻璃原片的厚薄度、平整度较差，概略有疤痕亦形成内应力不均而自行破裂.镀膜玻璃的原片只能用浮法玻璃，不能用一般平板玻璃.优良的新鲜玻璃原片是担保镀膜玻璃质量的重要一环.镀膜玻璃在生产进程中，如设备不先进，镀膜工艺不严，在镀膜进程中易发作膜层厚度不均，退火不完全等缺陷，即即是微小的分歧，均是玻璃上墙后自爆的起因.如退火进程中局部有温差，也会造成镀膜玻璃中间弧形破裂等.因此在置办镀膜玻璃时，不只要看设备是否先进，也要看软件是否过硬，技术是否熟练，原片质量是否新鲜.3、镀膜玻璃尺寸年夜小的影响：隐框玻璃幕墙为了美观小气，往往把单片玻璃设计面积很年夜，为了担保抗风压的需要，镀膜玻璃的厚度就肯定增加，这就招致了玻璃自己对太阳辐射能的吸收量增年夜，造成玻璃张应力增加，容易形成热应力自爆.如果镀膜玻璃是明显的长条状，长短比愈年夜，愈容易形成弯曲应力，同时加年夜热力自爆的机率，所以镀膜玻璃的面积和长度比均不容易过年夜，否则自爆率增加.4、气候条件的影响：冬夏时节，清晨和黄昏的气温变卦较年夜地域，要着重思索镀膜玻璃的吸热情况.镀膜玻璃是太阳辐射热的高吸收体，在南方炎热地域，夏季低温时节，在太阳照射下，镀膜玻璃的概略温度在800C左右，有的更高.这样玻璃本体内热应力也极年夜.如因构造胶粘贴宽度厚渡过年夜，影响镀膜玻璃自由伸缩，易使镀膜玻璃自爆.5、幕墙方向性影响：幕墙玻璃的方向对自爆也有明显的影响.如幕墙玻璃面朝南和朝北或其它方向，所受热应力均有分歧，幕墙玻璃朝南都向阳方向，中午日照直接照在幕墙玻璃上，太阳的辐射能很年夜，热应力也就很年夜.如天气突变或日落降温较快，则该玻璃以热应力破裂为主，设计者应以热应力破坏为主，抗风压强为辅.反之幕墙玻璃朝北，设计者应以思索抗风压强为主，热应力破裂为辅.朝南方向的镀膜玻璃的太阳能吸收率年夜于75%.6、集中在幕墙上方构造物遮阳的影响：在幕墙玻璃上方，由于室外装置或设计构造有遮太阳光局部，会在镀膜玻璃上留有阴影，流露在阳光下和留有阴影的玻璃形成十分明显的温度差，极容易造成玻璃横向整齐的自爆.7、室内遮阳局部的影响：室内深色窗帘或百叶窗对太阳辐射能的吸收也相当高，而且具有较高的再辐射率.幕墙玻璃不只受室外太阳辐射能直接辐射，同时以往受到室内遮阳装置吸热后的再辐射也易造成热应力自爆. 8、其它的影响：常常看到在幕墙玻璃上装置，粘贴各种图案和文字广告，及玻璃概略粘贴或悬挂的装置图案或广告，可招致镀膜玻璃吸热量局部急剧增加，使整片玻璃发作温差，幕墙上的空调通风口也可以招致镀膜玻璃分歧部位明显的温度，均加年夜热应力，给镀膜玻璃的自爆增加机率.为了避免玻璃的热应力自爆，可对镀膜玻璃采用强化处置，强化处置后，可使玻璃接受风压强度和热应力强度均有较年夜的提高，可以明显增加热应力自爆的机率.四、中空玻璃的自爆中空玻璃是用两片或多片玻璃与周边用铝合金距离分开一定距离，并用二次密封胶密封，使之形成两玻璃间有枯燥气体空气的玻璃.中空玻璃距离密封胶第一道胶为丁基胶，丁基胶密封性能很好，但强度很低，只起密封作用，不接受力；第二道密封胶一般为聚硫胶，聚硫胶强度高，在受力时能坚持中间玻璃距离不变，但该胶怕太阳紫外线照射.用于有框玻璃幕墙时，聚硫胶被铝合金型材槽镶嵌在内，太阳照射不到聚硫胶.但用于隐框玻璃幕墙，太阳就能够直接照射到聚硫胶，因此在隐框或半隐框玻璃幕墙中空玻璃的第二道密封胶必需用中空玻璃构造胶，不怕太阳紫外线照射.中空玻璃构造胶也分歧于一般构造胶，其变位能力一般为5%左右，这样能担保中空玻璃的两片玻璃间距不变，而一般构造胶变位能力为土25~50%. 各种玻璃上墙后的自爆，因各种玻璃性能分歧，地域分歧，装置办法分歧，自爆原因也很复杂.因此对分歧地域玻璃的自爆，均要依据实际情况仔细剖析，找出原因，才华避免年夜面积玻璃的自爆.单片镀膜玻璃上墙后的自爆，多要从装置上找原因.中空玻璃上墙后自爆要从制作中空玻璃和装置上双方面找原因.总起来讲：白色浮法透明玻璃的自爆率低于带色透明玻璃的自爆率，所有带色透明玻璃的自爆率低于镀膜玻璃的自爆率，隐框幕墙的镀膜玻璃的自爆率低于有框玻璃幕墙的自爆率，单片玻璃上墙后的自爆率低于中空玻璃上墙后的自爆率.。

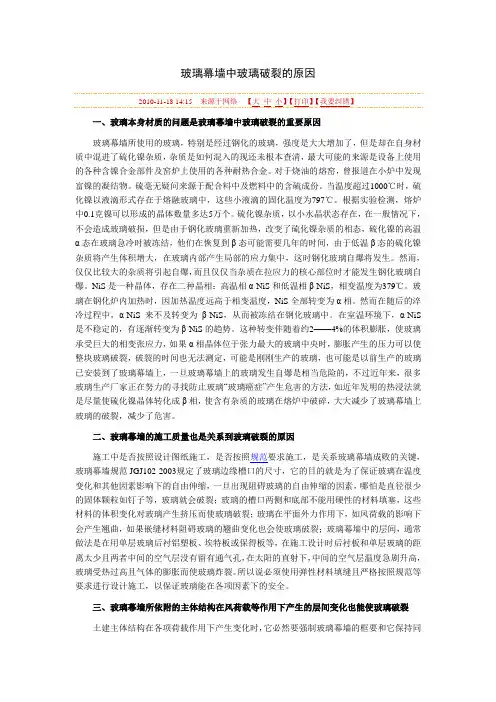

玻璃幕墙中玻璃破裂的原因2010-11-18 14:15来源于网络【大中小】【打印】【我要纠错】一、玻璃本身材质的问题是玻璃幕墙中玻璃破裂的重要原因玻璃幕墙所使用的玻璃，特别是经过钢化的玻璃，强度是大大增加了，但是却在自身材质中混进了硫化镍杂质，杂质是如何混入的现还未根本查清，最大可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。
对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。
硫毫无疑问来源于配合料中及燃料中的含硫成份。
当温度超过1000℃时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797℃。
根据实验检测，熔炉中0.1克镍可以形成的晶体数量多达5万个。
硫化镍杂质，以小水晶状态存在，在一般情况下，不会造成玻璃破损，但是由于钢化玻璃重新加热，改变了硫化镍杂质的相态，硫化镍的高温α态在玻璃急冷时被冻结，他们在恢复到β态可能需要几年的时间，由于低温β态的硫化镍杂质将产生体积增大，在玻璃内部产生局部的应力集中，这时钢化玻璃自爆将发生。
然而，仅仅比较大的杂质将引起自爆，而且仅仅当杂质在拉应力的核心部位时才能发生钢化玻璃自爆。
NiS是一种晶体，存在二种晶相：高温相α-NiS和低温相β-NiS，相变温度为379℃。
玻璃在钢化炉内加热时，因加热温度远高于相变温度，NiS全部转变为α相。
然而在随后的淬冷过程中，α-NiS来不及转变为β-NiS，从而被冻结在钢化玻璃中。
在室温环境下，α-NiS 是不稳定的，有逐渐转变为β-NiS的趋势。
这种转变伴随着约2——4%的体积膨胀，使玻璃承受巨大的相变张应力，如果α相晶体位于张力最大的玻璃中央时，膨胀产生的压力可以使整块玻璃破裂，破裂的时间也无法测定，可能是刚刚生产的玻璃，也可能是以前生产的玻璃已安装到了玻璃幕墙上，一旦玻璃幕墙上的玻璃发生自爆是相当危险的，不过近年来，很多玻璃生产厂家正在努力的寻找防止玻璃“玻璃癌症”产生危害的方法，如近年发明的热浸法就是尽量使硫化镍晶体转化成β相，使含有杂质的玻璃在熔炉中破碎，大大减少了玻璃幕墙上玻璃的破裂，减少了危害。

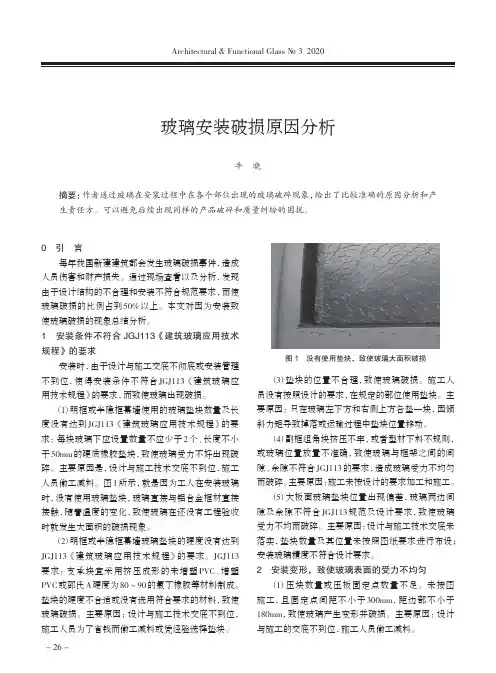

Architectural & Functional Glass №3 2020- 26 -0 引 言每年我国新建建筑都会发生玻璃破损事件，造成人员伤害和财产损失。
通过现场查看以及分析，发现由于设计结构的不合理和安装不符合规范要求，而使玻璃破损的比例占到50%以上。
本文对因为安装致使玻璃破损的现象总结分析。
1 安装条件不符合JGJ113《建筑玻璃应用技术规程》的要求安装时，由于设计与施工交底不彻底或安装管理不到位，使得安装条件不符合JGJ113《建筑玻璃应用技术规程》的要求，而致使玻璃出现破损。
（1）明框或半隐框幕墙使用的玻璃垫块数量及长度没有达到JGJ113《建筑玻璃应用技术规程》的要求：每块玻璃下应设置数量不应少于2个、长度不小于50mm 的硬质橡胶垫块，致使玻璃受力不好出现破碎。
主要原因是，设计与施工技术交底不到位，施工人员偷工减料。
图1所示，就是因为工人在安装玻璃时，没有使用玻璃垫块，玻璃直接与铝合金框材直接接触，随着温度的变化，致使玻璃在还没有工程验收时就发生大面积的破损现象。
（2）明框或半隐框幕墙玻璃垫块的硬度没有达到JGJ113《建筑玻璃应用技术规程》的要求。
JGJ113要求：支承块宜采用挤压成形的未增塑PVC、增塑PVC 或邵氏A 硬度为80～90的氯丁橡胶等材料制成。
垫块的硬度不合适或没有选用符合要求的材料，致使玻璃破损。
主要原因：设计与施工技术交底不到位，施工人员为了省钱而偷工减料或凭经验选择垫块。
图1 没有使用垫块，致使玻璃大面积破损（3）垫块的位置不合理，致使玻璃破损。
施工人员没有按照设计的要求，在规定的部位使用垫块。
主要原因：只在玻璃左下方和右侧上方各垫一块，因倾斜力矩导致掉落或运输过程中垫块位置移动。
（4）副框组角块挤压不牢，或者型材下料不规则，或玻璃位置放置不准确，致使玻璃与框架之间的间隙、余隙不符合JGJ113的要求，造成玻璃受力不均匀而破碎。
主要原因：施工未按设计的要求加工和施工。
玻璃幕墙施工中的常见问题分析一、导致玻璃幕墙破碎的常见问题1. 玻璃品质不合格：玻璃是玻璃幕墙的主要构成部分，质量问题会直接引发幕墙破碎。
常见的质量问题包括空泡、夹杂物、不均匀厚度等。
2. 玻璃制作不合格：在玻璃的生产过程中，如果控制不当，可能会导致玻璃内部受力不均匀，从而在安装或使用中破碎。
3. 安装不规范：玻璃的安装需要严格按照施工规范进行，包括使用适当的支架、连接件和密封材料。
如果安装不规范、缺乏支撑或固定不牢固，就容易导致玻璃破碎。
4. 温度差异过大：玻璃幕墙在室内温度和外界温度存在较大差异的情况下，容易出现热应力，从而导致玻璃破碎。
二、常见的玻璃幕墙渗漏问题及解决方法1. 玻璃幕墙密封不当：密封不当是导致玻璃幕墙渗漏的主要原因之一。
解决方法是对幕墙进行全面的密封检查，确保密封胶条安装牢固、密封严密，并定期进行维护保养。
2. 阳台、窗户等细部处理不完善：细部处理不完善也是玻璃幕墙渗漏的常见问题。
解决方法是在设计和施工过程中注重细节，提前预防漏水问题，并进行细部的防水处理。
3. 构造缺陷：如果玻璃幕墙的构造设计存在缺陷，如无法顺利排水、排风和防水等方面没有考虑周全，就容易导致渗漏问题。
解决方法是在设计和施工前充分考虑各种因素，确保构造的合理性和完整性。
4. 材料老化：长时间使用后，玻璃幕墙中的密封材料和防水材料可能会老化，导致渗漏问题。
解决方法是定期维护幕墙，更换老化材料，确保其正常运行。
三、玻璃幕墙噪音问题的解决方法1. 选择合适的玻璃类型：玻璃的类型和厚度对噪音的吸收和隔音效果有很大影响。
选择具有良好隔音性能的多层玻璃或夹层玻璃，可以有效降低噪音。
2. 密封处理：玻璃幕墙的密封处理可以降低噪音的传播。
使用合适的密封胶条和密封材料，确保幕墙与建筑结构之间的隔音效果。
3. 防振措施：设计和安装防振隔音的结构件，如橡胶隔离垫、消音振子等，可以有效降低振动噪音。
4. 加装隔音设备：在特殊需要的场所，可以考虑加装隔音设备，如隔声窗、隔音门等，进一步降低噪音。
玻璃幕墙坠落的三种主要原因玻璃破碎由杂质硫化镍引起的玻璃炸裂引起玻璃破碎的原因有很多，下面主要就杂质硫化镍、热应力造成的玻璃破碎进行分析论证。
硫化镍是玻璃生产过程中不可避免的有害杂质，硫化镍本身对玻璃并无任何损害，只是当含有硫化镍的幕墙玻璃被安装在幕墙时，由于外界温度升高，导致硫化镍体积产生微小的变化，使玻璃内部产生微小的裂缝，这些裂缝透过钢化玻璃的张力层后将内部的能量释放出来，造成玻璃破碎。
解决的办法是首先从源头着手，玻璃制造厂家应对玻璃制造过程进行全程监控，尽量减少含镍材料与玻璃原材料相接触。
其次对于幕墙玻璃安装后进行监测，国外已有以照相方式检测硫化镍杂质是否存在的技术，如果含有要及时进行必要的更换，防止玻璃破碎后伤人。
还可以将单片钢化玻璃、钢化中空玻璃换成夹层玻璃，这时如果硫化镍杂质因变形而导致玻璃破碎，碎片仍旧粘附在胶片上，不至于形成玻璃雨而对地面人员造成伤害。
由热应力造成的热应力是造成玻璃幕墙破碎的一个重要原因。
玻璃幕墙受热的原因很多，但最主要的热源是太阳光，当太阳光照射在玻璃幕墙表面时，玻璃会受热膨胀，如果玻璃受热均匀则玻璃边部和玻璃中央部分同时均匀膨胀，但如果边部和玻璃内部受热不均匀，在玻璃内部会产生拉应力，当玻璃边部有破痕或微小裂纹时，这些瑕疵很容易受到热应力的影响，随着温差的增大，热应力导致裂痕逐步加大最后导致玻璃破碎解决的办法是首先对玻璃边部进行精加工处理，采用细磨边或者抛光边等以减少微小裂纹的存在；其次是将玻璃进行钢化处理以增强玻璃抵抗温度变化的能力；第三是在玻璃加工、搬运、安装过程中，对玻璃必须进行适当的保护，注意不要将玻璃边缘与其他坚硬物体碰撞、摩擦，严格遵守操作规程，特别是在安装过程中，如果框架不合适（太小或扭曲变形），一定要记住不要用钳子夹掉玻璃边角，一定要矫正框架，使之适应玻璃的大小。
结构胶失效玻璃幕墙因为长期受到自然环境的不利因素，如风吹、日晒、雨淋、紫外线照射、地震等的影响，因此要求玻璃幕墙必须具有耐候性、耐久性、耐腐蚀性，作为粘接材料的结构胶成了人们关注的焦点。
全玻璃幕墙玻璃肋破损原因分析摘要：全玻璃幕墙作为通透性好、视野佳的外装饰围护体系，应用已经非常广泛。
但由于支承体系、面板均为玻璃，近年来建筑行业发生多起破损事件，对公众安全、经济成本都是较大的损失。
结合实际工程案例，参考相关规范，对全玻璃幕墙结构的破损原因进行分析，汇总，以期为大跨度全玻璃幕墙设计、加工、安装提供一定参考。
关键词：全玻璃幕墙；破损原因；玻璃肋；玻璃开孔全玻璃幕墙系统是支承结构和围护面板均采用玻璃材料的一种围护系统，其通透性高、简洁明快的建筑效果，受到了业主、建筑师的青睐，如今应用已经非常广泛。
同时，随着建筑材料生产工艺和施工工艺的飞速发展，大分格、大跨度的全玻璃幕墙越来越普遍。
但近年来建筑幕墙领域出现多个全玻璃幕墙破损的事件，对公众安全、经济成本造成了一定影响。
本文将通过一些国内大跨度全玻璃幕墙的破损案例，分析汇总全玻璃幕墙出现破损的一些常见原因。
全玻璃幕墙中，支承结构和围护面板均为玻璃，而玻璃作为典型的脆性材料，开孔位置、玻璃边缘位置均容易出现较大的应力集中，最终导致玻璃肋的破碎。
常规的力学分析中，通常把玻璃肋和玻璃面板的刚度变形、强度应力和稳定性作为力学核算的主要内容，对玻璃打孔连接处、入槽位置等缺少详细的分析。
通过对玻璃材料的力学特性分析、全玻璃幕墙的系统特点分析，确定容易出现破损的原因。
进而提出全玻幕墙的安全控制要素，以期对全玻璃幕墙提供参考借鉴。
（一）玻璃特性分析、全玻璃幕墙特性分析玻璃是一种典型的脆性材料，即抗压强度远大于抗拉性能，在外力达到一定限度时，会无征兆破坏；其弹性模量与铝接近，72000MPa；但其热稳定性相对较差，急冷急热情况下易发生炸裂。
另外，常用的钢化玻璃在钢化过程表面压应力调整到位较为均匀，常规切割、打孔均会破坏表面压应力平衡而发生破碎，需要预先打孔；玻璃开孔区域、边缘区域，存在毛边、倒刺、微裂纹等初始缺陷，极易在受力状态下导致破损。
全玻璃幕墙其特点是支承结构与围护面板均为玻璃材料，破坏形式为无征兆脆性破坏；这种幕墙形式常用在大堂位置大分格、大跨度，结构相对位移较大，需要保留足够伸缩。
浅谈建筑幕墙玻璃自爆原因及防治作者：李刚来源：《城市建设理论研究》2013年第17期摘要：由于近几年来我国各种玻璃幕墙日益增多，玻璃安装后自爆现象常有发生。
特别是高层玻璃幕墙的脚手架在拆除过程中，玻璃连续发生自爆现象，给施工单位带来很大经济损失，并且更换困难。
现就玻璃自爆现象谈谈几种玻璃自爆的原因及防治措施。
关键词：玻璃应用脆性材料自爆防治中图分类号：J527.3 文献标识码：A 文章编号：玻璃幕墙的应用玻璃幕墙作为建筑外墙的应用日益增加，玻璃必然受到风荷载和温度的影响，每个地区风力强度、受热条件等因素都不一样，因此，玻璃用于外墙的要求至少要考虑承受两种应力：一种是承受风荷载能力，一种是承受热应力能力。
应对上述应力进行必要的验算，选用适当的玻璃于减少自爆。
玻璃质量对自爆也极为重要，如平板玻璃和浮法玻璃相比较，平板玻璃的厚薄均匀度、平整度、玻璃表面的质量均比浮法玻璃差。
因此平板玻璃承受风荷载能力及热应力能力也弱。
如对玻璃进行半钢化、钢化，其抗风压及热应力能力有较明显的提高。
半钢化玻璃或钢化玻璃，其表面最终形成压应力，因此玻璃抗压强度比抗张强度高得多，所以能经受弯曲、冲击和温度变化。
镀膜玻璃是利用物理方法、化学方法在玻璃表面镀上一层或数层金属合金或化学膜，目前国内外生产不同工艺有：真空磁控溅射法、在线喷涂法、真空蒸发、凝胶法。
上述四种镀膜玻璃因工艺不同，镀膜玻璃的性能和品质也存在很大差异。
前两种镀膜玻璃质量优于后两种玻璃。
建筑上使用热反射镀膜玻璃，主要特点是允许足够的太阳光射入室内，又能反映定量的太阳热能，能透过0.3~2.5微米的可见光，3~12微米远红外线被反射，维持室内凉爽，该玻璃的透光率为8~40%之间。
国内生产该种玻璃厂家甚多，由于不同做法，不同设备，及其它各种原因，质量差异很大。
玻璃是脆性材料玻璃的自爆现象受多方面影响。
除玻璃本体质量外，玻璃的几何形状，如圆形、方形、矩形。
玻璃安装状况如：四周紧固或松驰，玻璃底部是否放置支撑物，玻璃与四周铝合金框是否用弹性材质密封或用玻璃胶密封，以及受热状况等均对玻璃的自爆有密切影响。
玻璃幕墙施工质量问题的产生原因及控制措施探讨摘要：本文主要对玻璃幕墙施工质量问题的产生原因及控制措施进行了分析与探讨，以供同仁参考。
关键词：玻璃幕墙施工；质量问题；产生原因；控制措施一、前言玻璃幕墙是一种安装在建筑主体结构外侧的围护结构，它就像帷幕一样悬挂在建筑物的外檐，成为一种新型墙体，受到人们的喜爱。
现代建筑外墙装饰设计倾向于使用大面积玻璃自然采光，其构造更加复杂、施工难度大，质量要求高、易出现质量事故的工程。
基于此，本文主要对玻璃幕墙施工质量问题的产生原因及控制措施进行了分析与探讨，以供同仁参考。
二、玻璃幕墙施工质量问题的产生原因（1）设计方面的原因。
设计图纸是施工的前提，而如果设计不够规范，深度不够，对整个工程的影响是不可预见的。
很多时候某些项目工期较紧。
施工人员对图纸规范未能正确领会，未做好技术交底就已经开始进场施工，容易造成施工工人不按设计图纸及规范要求进行施工。
出现返工的情况，并导致施工质量未达到预期，无法验收。
（2）施工材料方面的问题。
幕墙铝型材立柱及横梁壁厚达不到规范要求，玻璃强度不足，有的施工单位在施工中，存在着安全隐患。
连接件选用普通碳素钢，影响结点连接的安全性和牢固性。
结构硅酮密封胶，有些工程设计要求的是钢化玻璃，而实际采用的是普通镀膜玻璃。
（3）施工技术方面的问题。
施工安装时预埋件位置不够准确，膨胀螺栓未做拉拔试验。
工程防水措施达不到使用要求，隐框玻璃幕墙采用施工现场打胶，玻璃碎裂，防水材料直接与玻璃接触，无净化措施，幕墙玻璃切割后，无法保证相对温度、湿度的要求，留有火灾安全隐患。
(4)施工管理方面的原因。
由于现行的管理体制，各单位在利益的驱使下，总希望相关单位承担更多的工作。
往往造成工序上的遗漏，人为地带来一些问题，导致建筑幕墙施工中存在一些质量缺陷。
三、加强玻璃幕墙施工质量控制措施（1）加强设计图纸的质量控制。
施工图纸是幕墙施工的依据，为了后期施工能够顺利进行，要做好设计和审核工作，可以采取如下措施。
玻璃幕墙渗漏维修方案及流程一、渗漏原因分析。
1.1 密封胶问题。
玻璃幕墙渗漏，密封胶常常是罪魁祸首。
密封胶老化啊，就像人老了身体机能下降一样，失去了原本的密封性能。
有些密封胶质量本来就不过关，就好比是“滥竽充数”，刚开始可能还能勉强应付，时间一长就漏洞百出。
密封胶施工的时候如果没处理好，比如说打得不均匀，有断点或者缝隙，那雨水就像找到入口的小贼一样，悄悄地渗进来。
1.2 玻璃破损或安装不当。
玻璃要是有了裂缝或者破损，那雨水还不跟发现新大陆似的往里灌啊。
还有安装玻璃的时候，如果没安装到位，存在空隙，这就给渗漏提供了可乘之机。
就好像盖房子，砖头没砌好，那风一吹雨一淋，房子能不漏吗？二、维修方案。
2.1 密封胶处理。
要是密封胶的问题，那首先得把老化或者失效的密封胶清理干净。
这就像打扫战场一样，要彻彻底底，一点残留都不能留。
然后重新打质量好的密封胶，打胶的时候可得认真细致，不能再像之前那样马马虎虎。
要保证密封胶均匀、连续，就像给幕墙穿上一件严严实实的雨衣。
2.2 玻璃维修或更换。
如果玻璃破损了，小的破损可以考虑修补，但是要是破损严重，那没得说，直接更换。
安装玻璃的时候，一定要严格按照规范来，要确保玻璃和框架紧密贴合，不能有一点闪失。
这就好比是给战士穿上合身的盔甲，要严丝合缝。
2.3 排水系统检查。
玻璃幕墙的排水系统也很重要。
有时候排水孔堵塞了，水排不出去，就只能往里面渗了。
这就像人的排泄系统出了问题，能不出乱子吗？所以要检查排水孔，把堵塞的东西清理干净，保证排水畅通无阻。
三、维修流程。
3.1 检查阶段。
维修之前得好好检查，这是关键的一步。
就像医生看病，得先诊断出问题在哪。
要对玻璃幕墙进行全面细致的检查，从上到下，从左到右，不放过任何一个角落。
看看密封胶的情况，玻璃有没有破损，排水系统是不是正常。
这一步就像在黑暗中摸索线索，得非常耐心。
3.2 维修阶段。
根据检查出来的问题进行维修。
如果是多个问题同时存在，要按照先易后难或者先关键后次要的顺序来处理。

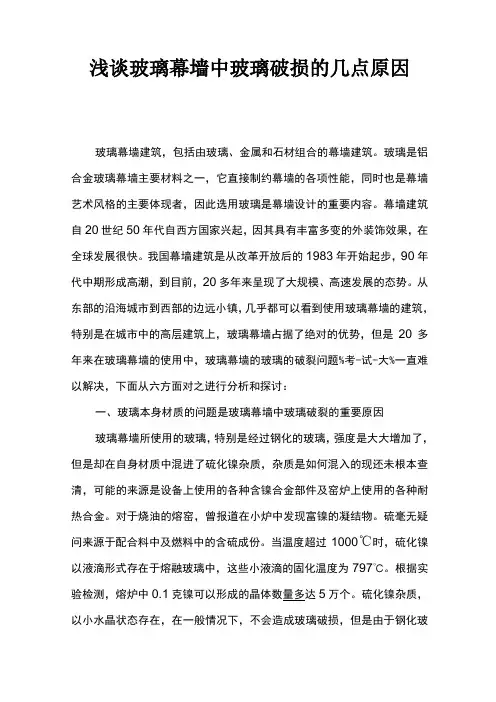

浅谈玻璃幕墙中玻璃破损的几点原因
玻璃幕墙建筑，包括由玻璃、金属和石材组合的幕墙建筑。
玻璃是铝合金玻璃幕墙主要材料之一，它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的重要内容。
幕墙建筑自20世纪50年代自西方国家兴起，因其具有丰富多变的外装饰效果，在全球发展很快。
我国幕墙建筑是从改革开放后的1983年开始起步，90年代中期形成高潮，到目前，20多年来呈现了大规模、高速发展的态势。
从东部的沿海城市到西部的边远小镇，几乎都可以看到使用玻璃幕墙的建筑，特别是在城市中的高层建筑上，玻璃幕墙占据了绝对的优势，但是20多年来在玻璃幕墙的使用中，玻璃幕墙的玻璃的破裂问题%考-试-大%一直难以解决，下面从六方面对之进行分析和探讨：
一、玻璃本身材质的问题是玻璃幕墙中玻璃破裂的重要原因
玻璃幕墙所使用的玻璃，特别是经过钢化的玻璃，强度是大大增加了，但是却在自身材质中混进了硫化镍杂质，杂质是如何混入的现还未根本查清，可能的来源是设备上使用的各种含镍合金部件及窑炉上使用的各种耐热合金。
对于烧油的熔窑，曾报道在小炉中发现富镍的凝结物。
硫毫无疑问来源于配合料中及燃料中的含硫成份。
当温度超过1000℃时，硫化镍以液滴形式存在于熔融玻璃中，这些小液滴的固化温度为797℃。
根据实验检测，熔炉中0.1克镍可以形成的晶
体数量多达5万个。
硫化镍杂质，以小水晶状态存在，在一般情况下，不会造成玻璃破损，但是由于钢化玻璃重新加热，改变了硫化镍杂质的相态，硫化镍的高温α态在玻璃急冷时被冻结，他们在恢复到β态可能需要几年的时间，由于低温β态的硫化镍杂质将产生体积增大，在玻璃内部产生局部的应力集中，这时钢化玻璃自爆将发生。
然而，仅仅比较大的杂质将引起自爆，而且仅仅当杂质在拉应力的核心部位时才能发生钢化玻璃自爆。
NiS是一种晶体，存在二种晶相：高温相α-NiS和低温相β-NiS，相变温度为379℃ .玻璃在钢化炉内加热时，因加热温度远高于相变温度，NiS全部转变为α相。
然而在随后的淬冷过程中，α-NiS来不及转变为β-NiS，从而被冻结在钢化玻璃中。
在室温环境下，α-NiS是不稳定的，有逐渐转变为β-NiS的趋势。
这种转变伴随着约2--4%的体积膨胀，使玻璃承受巨大的相变张应力，如果α相晶体位于张力的玻璃中央时，膨胀产生的压力可以使整块玻璃破裂，破裂的时间也无法测定，可能是刚刚生产的玻璃，也可能是以前生产的玻璃已安装到了玻璃幕墙上，一旦玻璃幕墙上的玻璃发生自爆是相当危险的，不过近年来，很多玻璃生产厂家正在努力的寻找防止玻璃"玻璃癌症"产生危害的方法，如近年发明的热浸法就是尽量使硫化镍晶体转化成β相，使含有杂质的玻璃在熔炉中破碎，大大减少了玻璃幕墙上玻璃的破裂，减少了危害。
二、玻璃幕墙的施工质量也是关系到玻璃破裂的原因
施工中是否按照设计图纸施工，是否按照规范要求施工，是关系玻璃幕墙成败的关键，玻璃幕墙规范JGJ102-2003规定了玻璃边缘
槽口的尺寸，它的目的就是为了保证玻璃在温%考-试-大%度变化和其他因素影响下的自由伸缩，一旦出现阻碍玻璃的自由伸缩的因素，哪怕是直径很少的固体颗粒如钉子等，玻璃就会破裂；玻璃的槽口两侧和底部不能用硬性的材料填塞，这些材料的体积变化对玻璃产生挤压而使玻璃破裂；玻璃在平面外力作用下，如风荷载的影响下会产生翘曲，如果嵌缝材料阻碍玻璃的翘曲变化也会使玻璃破裂；玻璃幕墙中的层间，通常做法是在用单层玻璃后衬铝塑板、埃特板或保得板等，在施工设计时后衬板和单层玻璃的距离太少且两者中间的空气层没有留有通气孔，在太阳的直射下，中间的空气层温度急剧升高，玻璃受热过高且气体的膨胀而使玻璃炸裂。
所以说必须使用弹性材料填缝且严格按照规范等要求进行设计施工以保证玻璃能在各项因素下的安全。
三、玻璃幕墙所依附的主体结构在风荷载等作用下产生的层间变化也能使玻璃破裂
土建主体结构在各项荷载作用下产生变化时，它必然要强制玻璃幕墙的框要和它保持同步的变位，如果玻璃幕墙的玻璃边缘与铝合金框间没有足够的间隙适应这种变位的话，也会将玻璃挤碎，因此玻璃幕墙规范JGJ102-2003规定了明框玻璃幕墙边缘到边框槽底的间隙应符合下式的要求：2C1[1+（L1/L2）*（C2-1.5）/（C1-1.5）]≥[△μ]，其中[△μ]应根据主体结构弹性层间位移限值的3倍来确定。
四、玻璃幕墙中的玻璃在温度变化影响下热胀冷缩下也能使玻璃破裂
玻璃在温度变化影响下会热胀冷缩，玻璃的线胀系数为1×10-5，一块边长1500mm的玻璃，当温度升高80℃时会伸长1 .2mm.如果在安装玻璃时，玻璃与镶嵌槽底紧密接触，一旦伸长就会产生挤压应力，这种应力很大，σt=αEΔT .当ΔT=80℃时，σt=1×10-5×0.72×105×80=57.6N／mm2，大于浮法玻璃强度标准值，因此在设计玻璃幕墙节点时，应使玻璃边缘与镶嵌槽底板间留有配合间隙，防止玻璃产生挤压应力。
五、玻璃幕墙中的玻璃在加工切割时产生的微小裂口也能造成玻璃的破裂
玻璃幕墙的分格根据不同的建筑需要，分格也是各不相同，所以玻璃的切割加工尺寸各不相同，但玻璃的切断不同于一般的刀子、剪子切断的概念，玻璃的切断是用专用的刀具造成细微的伤口，然后在进行切断，其原理是刀具在玻璃上留有刻痕，这时玻璃内部产生三条裂痕，其中两条是沿表面左右分开，另一条是垂直向下伸展的竖缝，在竖缝的端部产生拉应力，再加上曲折的弯力，竖缝向下伸展出去便可把玻璃切断，玻璃在裁划切断时，沿玻璃周边隐藏着许多微小的裂口，这些裂口在各种效应与热应力影响下，会扩展成裂缝，裂缝进一步发展导致玻璃破裂，所以为了消除玻璃切割加工后，留下的小裂纹而导致玻璃破裂，在玻璃裁切后，要用磨边机进行处理（磨边或者精磨边），消除玻璃周边的隐藏的微小的裂纹。
六、玻璃幕墙中的玻璃受热不均匀也能产生玻璃热炸裂
玻璃幕墙是建筑物的外衣，暴露在阳光直射的部位吸收红外线和
可见光线转化为热量，温度升高，这一部分玻璃受热膨胀（升长），而处于镶嵌槽或阴影下的那--部分玻璃因受不到阳光的辐射，不能同步膨胀（升长），内部热应力形成，受热多的区域对受热少的区域产生张应力，这种张应力超过玻璃的抗拉强度就会导致玻璃破裂。
在玻璃边缘存在微小裂纹情况下更易引发热炸裂，规范虽然没有明文规定如何计算的情况，但是我们要在设计和施工时，一定要采取必要的构造措施来防止玻璃幕墙中的玻璃热炸裂。
结束语
玻璃幕墙中玻璃的破裂是多方面因素的，除了在玻璃材料上要保证优质产品以外，在施工设计上也应该要严格按照规范规定的要求来实施，另外再采取一些必要的构造措施来尽量减少玻璃幕墙中玻璃的破裂，使玻璃幕墙成为城市中建筑美丽的外衣。
【。
