人教版九年级物理全一册20.4电动机同步练习

人教版九年级全一册 20.4 电动机一、单选题1．如图,以塑料管为连接轴将两个玩具的电动机甲和乙连接起来,使其可同时转动, 电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后,下列说法中正确的是（）A．小灯泡不发光,因为小灯泡末与电源连接B．甲的工作原理是电磁感应C．乙的工作原理是电磁感应D．甲工作时,电能转化为机械能2．如图所示,对于图中所描述的物理过程,下列分析正确的是（）A．图甲玻璃筒内空气被压缩时,空气内能增大,与四冲程汽油机的压缩冲程原理相同B．图乙电风扇吹风是将机械能转化为电能C．图丙两个底部光滑的铅柱紧压结合在一起说明分子间没有斥力D．图丁是柴油机的做功冲程,汽缸内的气体推动活塞向下运动时,气体的内能增大3．下列说法正确的是（）A．内能小的物体可以将热量传给内能大的物体B．以天然气为燃料,汽车发动机的效率可以达到100%C．电动机工作时利用了电磁感应的原理D．磁感线密集的地方磁场强,磁感线可以相交4．2020年10月14日,《自然》杂志报道了一种可以在15℃下实现超导的新材料,人类向创造出具有最优效率电力系统的目标又迈近了一步。

超导材料可以应用在（）A．电饭锅B．电动机C．电热水壶D．电烤箱5．下列关于能量转化转移现象的说法中,正确的是（）A．内燃机的压缩冲程,是内能转化为机械能B．锅盖被白气顶开,是机械能转化为内能C．用退热贴给发烧的病人降温,让内能发生了转移D．电动机工作时,机械能转化为电能6．物理学原理在生产、生活中有着广泛的应用,很多机器、设备都是根据物理学原理制成的。

利用如图所示实验的原理可以制成（）A．电磁继电器B．电动机C．内燃机D．电磁铁7．图示为直流电动机的工作原理图。

线圈abcd处于向右的磁场中,两个铜半环E和F 跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘；A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路。

在图示位置,电流沿dcba流过线圈,dc 边受到磁场的作用力向下,则（）A．线圈在图示位置时,ab边受到磁场的作用力向下B．线圈由图示位置转过180o时,电流沿dcda流过线圈C．线圈由图示位置转过180°时,dc边受到磁场的作用力向下D．线圈由图示位置转过180°时,ab边受到磁场的作用力向下8．下列机器中,不属于热机的是（）A．洗衣机B．柴油机C．火箭D．蒸汽轮机9．下列四幅图对应的说法正确的是（）A．图中是电动机的工作原理B．图中的螺线管通电后左边为N极C．图中中甲乙两个小球一定带异种电荷D．图中实验的原理和电铃的原理不相同10．电让我们的生活丰富多彩,关于下图所示的情景说法正确的是（）A．甲图中的通电螺线管,将它自由悬垂,则它的B端静止时指向南方B．乙图中的手摇发电机,它的工作原理是电磁感应,可将机械能转化为电能C．两图中的实验结果表明,只要给导体通电,导体附近的小磁针就一定会发生偏转D．丁图中所探究的实验中通电导体受力方向与电流方向和磁场强弱有关11．如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是（）A．只改变电流方向时,导线ab向右运动,机械能转化为电能B．只改变磁场方向时,导线ab向左运动,电能转化为机械能C．电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D．电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能12．矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同（）A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段二、填空题13．电动机的原理是___________；发电机的原理是___________。

电动机同步练习一、单选题1.如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是()A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片2.如图为直流电动机的工作原理图，分析正确的是()A. 改变磁场方向可以改变线圈转动的方向B. 电动机通电后不转，一定是电路断路C. 电动机工作过程中，消耗的电能全部转化为机械能D. 线圈连续转动是靠电磁继电器来实现的3.如图所示，在研究磁场对电流作用的实验装置中，导体棒ab不可能选用下列哪种材料制成()A. 铜B. 铁C. 铝D. 锡4.将如图甲所示的铜线框上方的尖端挂在电池的正极，并保持良好接触，下端的两个弧形导线头分别压在磁钢柱的前后两侧，且始终与磁钢柱接触良好，磁钢柱吸附在电池底部的负极上，制成如图乙所示的小玩具，铜线框由静止释放后会转动起来，关于该现象，下列说法正确的是()A. 它的原理与发电机原理相同B. 若将磁体的磁极对调，铜线框中电流的方向会改变C. 若将磁体的磁极对调，铜线框的转动方向将会改变D. 若下端有一个导线头与磁钢柱接触不良导线框不可能转动5.以下家用电器中主要利用电动机原理来工作的是()A. 电视机B. 洗衣机C. 电饭煲D. 电水壶6.如图所示是研究通电导体在磁场中受力情况的实验装置。

下列有关说法中错误的是()A. 只改变ab棒中的电流方向，ab棒运动方向与原来相反B. 只改变磁场方向，ab棒运动方向与原来相反C. 同时改变ab棒中的电流方向及磁场方向，ab棒运动方向与原来相反D. 同时改变ab棒中的电流方向及磁场方向，ab棒运动方向不变7.如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是()A. 水平向右B. 水平向左C. 竖直向上D. 竖直向下8.如图所示，通电导线ab固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是()A. F a、F b方向相反B. F a、F b方向相同C. F a、F b方向相反D. F a、F b方向相同9.不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是()A. B.C. D.10.下列由学校生活联想到的物理知识中，错误的是()A. 做操时排直队伍，利用了光沿直线传播原理B. 用力踢球，脚感到痛，是因为物体间力的作用是相互的C. 电风扇转动，利用了电磁感应原理D. 湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的11.如图为直流电动机的基本构造示意图，闭合开关线圈沿顺时针转动，现要线圈沿逆时针转动，下列方法中可行的是()A. 将电源正负极对调下B. 增加电源电压C. 换用磁性更强的磁铁D. 对换磁极同时改变电流方向12.电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。

2019-2019 学年人教版物理九年级全册 20.4 电动机同步练习一、单项选择题1.如下图是实验室电流表的内部结构图，它的工作原理是“处在磁场中的线圈有电流经过时，线圈会带动指针一同偏转。

线圈中电流越大，指针偏转角度就越大”。

以下电器设施中主要也是用这个原理工作的是（）A.动圈式话筒B.电动机C.电磁铁D.电磁继电器2.发电机和电动机的发明令人类进入电气时代．制造发电机所依照的原理是图（）A.B.C.D.3.小明将细风电电扇与小灯泡按如下图的电路连结并进行实验，用手迅速拨动电扇叶片，这时发现小灯泡发光，细风电电扇竟然变为了“发电机”。

对于该实验，以下说法正确的选项是（）A.小灯泡发光是把光能转变为电能B.电电扇发电的原理是通电导线在磁场中遇到力的作用C.电电扇发电过程是把电能转变为机械能D.电电扇发电的原理是电磁感觉4.实质应用中的直流电动机的定子的构成是（）A. 线圈B. 机壳C. 机壳和电磁铁 D. 换向器和电刷5.在制作简略电动机的过程中，若要改变电动机的转动方向，能够（）A.改变通电电流的大小B.将电源的正负极对调C.换用磁性更强的磁铁D.增添电动机的线圈匝数6.如下图的实验与电动机工作原理同样的是（）A. B. C. D.7.如下图的 4 个实验中，能说明电动机工作原理的是（）A. B. C. D.二、多项选择题8.如下图是直流电动机的模型，闭合开关后线圈顺时针转动，现要线圈逆时针转动，以下方法中可行的是（）A.只改变电流大小B.只改变电流方向C.只对调磁极D.换用磁性更强的磁铁9.图所示中，以下说法正确的选项是（）A.甲图能够说明磁场对通电线圈有力的作用，利用其原理制成了发电机B.乙图中的实验能够证明“磁能生电”，是机械能转变为电能C.丙图中的实验能够证明电流四周存在磁场D.丁图中闭合开关，调理滑动变阻器滑片的地点，能够改变电磁铁磁性的强三、填空题10.如下图，电动机工作时将电能转变为________能．11.如图，该实考证明了 ________．据此制成了 ________．它在工作工程中把________能转变为 ________能．12.如下图，电路连结完满，闭合开关，导体棒ab 在水平金属导轨上向左（或右）挪动，这说明________ ，依据这一原理制成了________ 机．13.如下图，闭合开关，察看到铝杆AB 运动起来，说明磁场对电流有________作用，利用该原理可制成________（发电机、电动机），将磁体两极对调，察看 AB 的运动方向，这是为了研究力的方向与________关系．14.如下图是科学实践课中一位同学制作的简略电动机，它是由一节一号电池、一段导线和一块金属磁铁所构成．安装好后由导线弯成的线圈能够转动起来．此中该装置的工作原理是________．15.某科技小组想研究“电动机”，他们应选用 ________装置（选填 A、B、C、D），原理是 ________16.在研究从宇宙射到地球表面的某种未知宇宙射线时，能够让这类射线穿过一个已知磁场的方法来确立它的带电性质，在国际空间站上，瑞士研制的直径为1m，高 0.8m，重 21t 的圆柱形磁体，它的任务就是当射线经过它的磁场时能被划分出来（提示：我们能够把宇宙射线看作带电和不带电的导体进行剖析），如图是三种状况下的射线运动的轨迹，若 A 带负电，则 B、C 两种射线能否带电，带什么电 ________？四、作图题17.如下图，图甲是研究电磁感觉现象的实验电路，图乙是研究磁场对电流的作用的实验电路，请你在甲、乙两图中的A、B 两处填上适合的元件符号五、实验题18.研究电动机的工作过程。

20.4电动机同步习题一．选择题1．如图为直流电动机的基本构造示意图，闭合开关线圈沿顺时针转动，现要线圈沿逆时针转动，下列方法中可行的是（）A．将电源正负极对调下B．增加电源电压C．换用磁性更强的磁铁D．对换磁极同时改变电流方向2．如图所示的实验装置可以用来研究（电源电压不变）（）A．影响通电导线受到的磁场力大小的因素B．影响通电导线受到的磁场力方向的因素C．导线在磁场中怎样运动才能产生感应电流D．影响通电导线周围产生的磁场强弱的因素3．地磁场被称为地球生命的“保护伞”。

如图从太阳向其他星体发射出来的高速带电粒子流，在接近地球时，地磁场会改变其运动方向，使其偏离地球，对地球起到了保护作用，以下各图与其原理相同的是（）A．B．C．D．4．不久的将来，我国航母舰载机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，以推动弹射车和舰载机向前运动，获得较大的起飞速度，下图中与电磁弹射器原理相似的是（）A．B．C．D．5．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是（）A．B．C．D．6．如图所示，是电流表的原理图。

在电流表中有许多匝金属线圈被悬置在磁体的两极之间，金属线圈连接到一根指针和一只弹簧上。

当电流通过导线时，电流就产生了磁场，这个磁场和磁体的磁场发生相互作用，引起金属线圈和指针偏转，如下图所示的现象中与电流表原理相同的是（）A．B．C．D．7．小阳为了探究导体在磁场中产生感应电流的条件，如图所示，在蹄形磁体的磁场中放置一根导线ab，导线ab与开关和电流表组成了闭合回路。

下列操作中可以使电流表指针发生明显偏转的是（）A．闭合开关即可B．闭合开关后，使导线ab在磁场中向右运动C．闭合开关后，使导线ab在磁场中竖直向上运动D．闭合开关后，使磁体沿导线ab向前运动8．一节电池的负极吸附着一块圆柱形强磁铁，用铜导线做成一个如图所示的框架，当将铜框架转轴部分搁在电池正极上框架下方两侧作为电刷与强磁铁相接触时，铜框架就会旋转起来，它利用的物理知识是（）A．电流的磁效应B．电磁感应现象C．电荷间的相互作用D．磁场对通电导体的作用9．将组装好的电动机模型接入电路后，接通电源发现线圈不转动，用手拨动一下线圈，电动机转动起来。

人教版九年级物理20.4电动机同步练习（含答案）一、选择题1.在下列家用电器中，应用直流电动机工作的是()A．电熨斗B．电冰箱C．电动剃须刀D．电吹风2．在制作简易电动机的过程中，若要改变电动机的转动方向，可以（）A．改变通电电流的大小B．将电源的正负极对调C．换用磁性更强的磁铁D．增加电动机的线圈匝数3．以下装置中利用磁场对通电导线的作用的原理制成的是（）A．全自动洗衣机的进水阀门B．电风扇中的电动机C．电饭锅D．电铃4．物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用如图所示实验的原理可以制成（）A．电磁继电器B．电动机C．内燃机D．电磁铁5．要改变直流电动机线圈转动的方向，可行的办法是（）A．改变电流的大小B．改变磁场的强弱C．只改变电流方向D．同时改变电流方向和磁场方向6．我国将面向2030年部署一批与国家战略长远发展和人民生活紧密相关的重大科技项目。

其中，航空发动机和燃气轮机专项已经启动，下列我国“陆、海、空、天”装备中不属于热机（利用内能做功的机械）的是（）A．中国高铁交流异步牵引电动机B．052D型导弹驱逐舰燃气轮机C．歼20战机涡扇15煤油发动机D．长征五号火箭液液氧发动机二、填空题7.电动机是根据的原理制成的，它是把能转化为能的装置．8.某同学用完好无损的元件连接了图所示电路，闭合开关后，导体棒AB向右运动；将蹄形磁铁的N、S 极位置互换，闭合开关，导体棒AB向左运动，该同学探究的问题是。

9.要改变直流电动机中线圈的转动方向，可以采取的措施有（填写一种方法）；要使直流电动机中线圈转动的更快些，可以采取的办法有。

10.线圈abcd转动过程中经过图甲位置时，导线ab所受磁场力F的方向如图甲所示．当线圈经过图乙的位置时，流过导线ab的电流方向与图甲的（选填“相同”或“相反”），请用箭头标出图乙中导线ab 所受磁场力的方向．11.在用磁感线描述磁体周围的磁场时，磁感线都是从磁体的极出发，回到S极；电动机是利用通电线圈在里受力而转动的原理制成的。

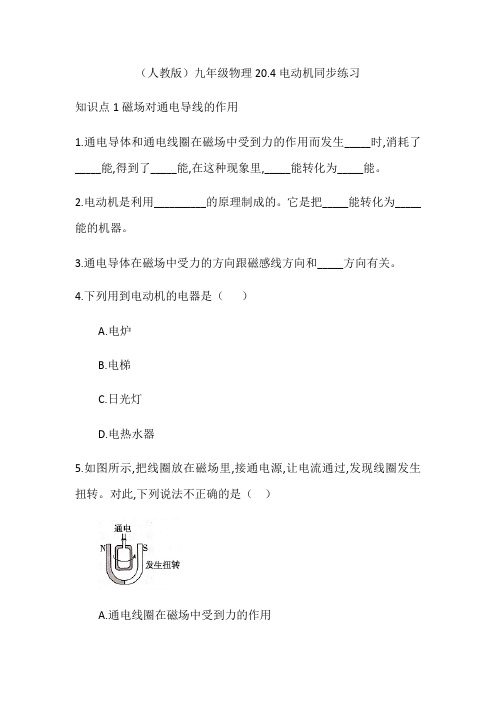

（人教版）九年级物理20.4电动机同步练习知识点1磁场对通电导线的作用1.通电导体和通电线圈在磁场中受到力的作用而发生_____时,消耗了_____能,得到了_____能,在这种现象里,_____能转化为_____能。

2.电动机是利用__________的原理制成的。

它是把_____能转化为_____能的机器。

3.通电导体在磁场中受力的方向跟磁感线方向和_____方向有关。

4.下列用到电动机的电器是（）A.电炉B.电梯C.日光灯D.电热水器5.如图所示,把线圈放在磁场里,接通电源,让电流通过,发现线圈发生扭转。

对此,下列说法不正确的是（）A.通电线圈在磁场中受到力的作用B.通电线圈在磁场中的受力方向与电流方向无关C.电能能够转化为机械能D.磁场与通电线圈中电流产生的磁场发生相互作用6.如图所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体ab。

(1)接通电源,这时会看到导体ab向左运动,这表明_____。

(2)若只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动。

这表明_____。

(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,会看到导体ab的运动方向跟原来_____(选填“相同”或“相反”)。

知识点电动机的基本构造及原理7.如图所示是_____工作原理图,当其正常工作时,_____能转化为_____8.如图所示,闭合开关后,导体棒ab向右运动。

下列操作能使导体棒向左运动的是（）A.只调换磁极B.只取走一节干电池C.只将导体棒ab端对调D.只向左移动滑动变阻器滑片9.如图为直流电动机的基本构造示意图。

以下相关的分析中正确的是A.电动机是利用电流的热效应原理工作的B.电动机工作过程中,消耗的电能全部转化为机械能C.使线圈连续不停地转动下去是靠电磁继电器来实现的D.仅改变磁感线的方向可以改变线圈转动的方向知识点扬声器10.如图所示是扬声器的构造示意图,当线圈中有电流通过时,线圈受到磁场力的作用而运动,这与_____的工作原理相同。

人教版初中物理九年级全册 20.4《电动机》同步练习题姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）(2016·龙东模拟) 下列常见电器中不是利用电流热效应工作的是（）A . 电炉B . 电动机C . 电饭锅D . 电熨斗【考点】2. （2分）在安装直流电动机模型的实验中，为了改变电动机的转动方向，可采取的措施是（）A . 改变线圈中电流方向B . 改变线圈中电流大小C . 对调磁极同时改变线圈中电流方向D . 更换更强的磁极【考点】3. （2分）下列四幅图中能说明电动机工作原理的是A .B .C .D .【考点】4. （2分）下列措施中，不能增大直流电动机线圈的转速的是（）A . 换用磁性更强的磁体（其他量不变）B . 换用电压更高的电源（安全范围内）C . 将N、S极对调D . 增大线圈的匝数【考点】5. （2分）小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。

他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）A . 直流电动机的铜半环与电刷接触不良B . 电源电压太低C . 线圈刚好处于平衡位置D . 线圈中的电流太小【考点】6. （2分）(2019·咸宁) 下列说法中正确的是（）A . 法拉第发现了电流的磁效应B . 帕斯卡首先用实验的方法测出了大气压强的数值C . 伽利略通过实验得出了物体的运动不需要力来维持的结论D . 焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比【考点】7. （2分）(2013·丹东) 下面四幅图中能说明电动机原理的是（）A .B .C .D .【考点】8. （2分）(2016·丹东模拟) 如图所示的四个实验中，能反映电动机原理的是（）A .B .C .D .【考点】9. （2分）要改变直流电动机线圈转动的方向，可行的办法是（）A . 改变电流的大小B . 改变磁场的强弱C . 只改变电流方向D . 同时改变电流方向和磁场方向【考点】10. （2分）(2019·淮安模拟) 如图所示，将条形磁铁A放在电磁铁的左侧，右侧放软铁棒B，闭合开关，观察到的现象是（）A . A，B都被吸引B . A被吸引、B被排斥C . A，B都被排斥D . A被排斥，B被吸引【考点】二、填空题 (共2题；共2分)11. （1分）第一个发现电和磁联系的科学家是________，这为电动机和发电机的发明奠定了基础．在做“让线圈转起来”的实验中，将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周（如图），其作用与直流电动机中的________作用相似．采用“刮漆”的办法（________能/不能）改变线圈中的电流方向。

○…………外…………○…………装……○…学校:_________姓名：_○…………内…………○…………装……○…20.4电动机2360一、单选题（共20分）1．（本题2分）关于直流电动机，下列说法正确的是 A ．电动机工作过程中，消耗的电能全部转化为机械能 B ．电动机工作过程中，线圈中也产生感应电流 C ．改变电流大小可以改变线圈转动的方向D ．同时改变电流方向和磁场方向可以改变线圈转动方向 2．（本题2分）下面所做的验证性实验中，错误的是A ．在圆盘上间隔涂上红、蓝、绿等色，旋转后圆盘呈白色，说明白光由单色光组成B ．用手握住正在发声的音叉就听不到音叉的声音了，说明声音是由物体的振动产生C ．将磁体靠近通电的灯泡，发现灯丝抖动，说明通电导体在磁场中受到力的作用D ．梳头时塑料梳子摩擦头发，头发随梳子飘起来，说明同种电荷相互排斥 3．（本题2分）要想使一直流电动机的转速增大，下列措施不可能达到目的是 A ．将磁体的磁极对调B ．增加电源电压C ．增加磁体，使磁体产生的磁场方向与原磁场方向一致D ．增大线圈中的电流 4．（本题2分）如图所示的实验装置中，将电能转化为内能的装置是（ ）A ．B ．C ．D ．A ．做操时排直队伍，利用了光沿直线传播原理B ．电风扇转动，利用了电磁感应原理C ．用力踢球，脚感到痛，是因为物体问力的作用是相互的D ．湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的 6．（本题2分）关于下图所示的电和磁的相关知识描述错误的是A ．甲图是利用摩擦起电的原理B ．乙图说明电流周围存在磁场C ．丙图是电动机工作原理示意图D ．丁图是有金属外壳的家用电器使用的插座7．（本题2分）中国人民解放军海军福建舰（舷号：18，简称福建舰），是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量8万余吨。

当电磁弹射车内的导体通过强电流时，即可产生强大的推力，将航母舰载飞机弹出。

人教版九年级全一册 20.4 电动机一、单选题1．如图所示，下列关于电与磁的说法正确的是（）A．使用试电笔判断火线和零线时，手指要按住金属笔卡B．用毛皮摩擦过的橡胶棒接触验电器，两金属箔片均带正电而张开C．开关闭合后，根据安培定则，可以判断出通电螺线管的左端为N极D．法拉第制成的发电机，其原理是通电导线在磁场中受到力的作用2．如图所示，下列说法正确的是（）A．图甲：说明电流周围存在磁场，是法拉第最早发现的B．图乙：闭合开关，电磁铁的右端是N 极C．图丙：此装置是电动机，原理是磁场对电流的作用D．图丁：图中扬声器的原理与发电机的原理都是电磁感应3．物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用右图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁4．下列机器中，不属于热机的是（）A．洗衣机B．柴油机C．火箭D．蒸汽轮机5．下列哪个实验装置与电动机的原理相同（）A．B．C．D．6．2020年10月14日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，人类向创造出具有最优效率电力系统的目标又迈近了一步。

超导材料可以应用在（）A．电饭锅B．电动机C．电热水壶D．电烤箱7．如图所示，用“⨂”表示导线中的电流方向垂直于纸面向里，“”表示导线中的电流方向垂直于纸面向外。

若此时通电导线受到的力向上，则以下四个选项中，力的方向判断正确的是（）A．B．C．D．8．利用图实验所揭示的原理可制成（）A．电动机B．电磁铁C．通电螺线管D．电磁继电器9．以下机械中，利用内能对外做功的是（）A．共享单车B．电暖器C．电动机D．火箭发动机10．图中与磁现象有关的四个实验，其对应的判断正确的是（）A．甲图说明磁体周围不同点的磁场方向都不同B．乙图的原理可以制成电动机C．丙图可以说明电流具有磁效应D．丁图可以说明磁场对电流有力的作用11．甲、乙两图中的矩形线圈摆放情况如图所示，甲图中线圈与磁场平行，乙图中线圈与磁场垂直，现在给它们通以相同的电流，甲图中导线ab的受力情况如图所示，则下列说法正确的是（）A．甲图中导线ab和cd受力方向相反，线圈能转动B．乙图中导线ab和cd受力方向相反，线圈能转动C．甲图中导线ab和cd受力方向相同，线圈能转动D．甲乙图中导线ab受到的力的方向不同12．如图甲，磁场对导体的力F竖直向上，用F ab，F cd，F a'b'，F c′d′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（）A．F ab竖直向下，F cd竖直向下B．F ab竖直向上，F cd竖直向下C．F a′b′竖直向上，F c′d′竖直向下D．F a′b′竖直向下，Fc′d′竖直向上二、填空题13．如图所示，把通电导线放在两个磁极中间，磁极对导线有垂直指向纸里的力的作用，这是因为通电导线周围存在______，如果导线中电流方向相反，则磁极对导线的力垂直指向______（选填“纸里”或“纸外”）。

九年级物理20.4《电动机》同同同同一、选择题：1、关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是 ( )A．改变电流方向，导体受力方向也会改变B．改变磁场方向，导体受力方向也会改变C．同时改变电流方向和磁场方向，导体受力方向也会改变D．同时改变电流方向和磁场方向，导体受力方向不会改变2、在一次电与磁的探究活动中,小梦同学将一个铜线圈放在U形磁铁中间,如图所示,线圈通电后她惊讶地发现线圈转动了,关于这种现象,下列说法正确的是()A.线圈转动是因为磁铁的吸引B.线圈转动是磁场对电流的作用C.利用该现象可制成电磁铁D.通电电流越大线圈转动得越慢第2题第4题3、一个能够自由转动的矩形线圈，悬挂在磁场中，通电后线圈不转，这可能是( ) A．线圈中是交流电 B．线圈中的电流方向接反了C．线圈此时刚好处于平衡位置 D．以上说法都不对4、矩形铜线框在某磁场中的位置如图所示,ab、bc、ed和fe段都受到该磁场的作用力,下列哪两段受到该磁场的作用力方向相同()A.ab段与bc段B.ab段与ed段C.ab段与fe段D.fe段与ed段5、要使一台直流电动机的转速增大一些，下列方法中不可行的是 ( )A．增大线圈中的电流 B．换用输出电压较多的电源C．将磁体的磁极对调 D．换用磁性更强的磁体6、如图所示是研究通电导体在磁场中受力情况的实验装置。

下列说法中错误的是 ()A.闭合开关后,看到ab棒向右运动,说明磁场对通电导体有力的作用B.该装置将机械能转化为电能C.如要进一步研究感应电流的产生条件,只需将电源换成灵敏电流表D.根据该装置,人们发明了电动机第6题第8题7、下列关于直流电动机换向器的说法中，正确的是( )A．换向器是两个铜制的圆环 B．换向器是两个铜制的半环C．换向器改变的是电源的电流方向 D．换向器与电刷之间是静摩擦8、闭合图中的开关,通电导体PQ从静止向右运动。

小明断开开关进行操作,最后再闭合开关,发现PQ向左运动。
