输出纹波噪音的几种判定

开关电源输出纹波标准
一、纹波电压
纹波电压是指开关电源输出电压中的交流成分，其幅度和频率都是随着负载的变化而变化的。

根据不同的应用场景，纹波电压的标准也不同，一般要求纹波电压低于输出电压的5%以内。

二、纹波频率
纹波频率是指开关电源输出纹波电压的频率，一般为几百千赫兹到几兆赫兹。

在某些应用场景下，需要关注纹波频率是否与系统中的其他信号频率产生谐振，以避免对系统产生不良影响。

三、纹波系数
纹波系数是指开关电源输出纹波电压与输出直流电压的比值，一般要求低于5%。

该指标可以用来评估开关电源的输出质量。

四、噪声电压
噪声电压是指开关电源输出端子上的随机噪声，一般要求低于输出电压的1%以内。

该指标可以用来评估开关电源对外部干扰的抑制能力。

五、交叉调整率
交叉调整率是指开关电源在负载变化时，输出电压和电流的变化率。

该指标要求越小越好，以保证开关电源在负载变化时能够稳定工作。

六、启动特性
启动特性是指开关电源在启动过程中的性能表现。

要求开关电源在启动过程中，输出电压和电流能够快速达到稳定状态，同时避免产生过大的启动冲击电流或电压。

七、效率
效率是指开关电源输出的有功功率与输入的有功功率的比值。

高效率意味着更少的能量损失和更低的散热需求。

一般要求开关电源的效率在80%以上。

八、保护功能
保护功能是指开关电源本身具备的保护功能，如过流保护、过压保护、欠压保护等。

这些保护功能可以保证开关电源在异常情况下能够自动切断电源或报警，从而保护系统和设备的安全。

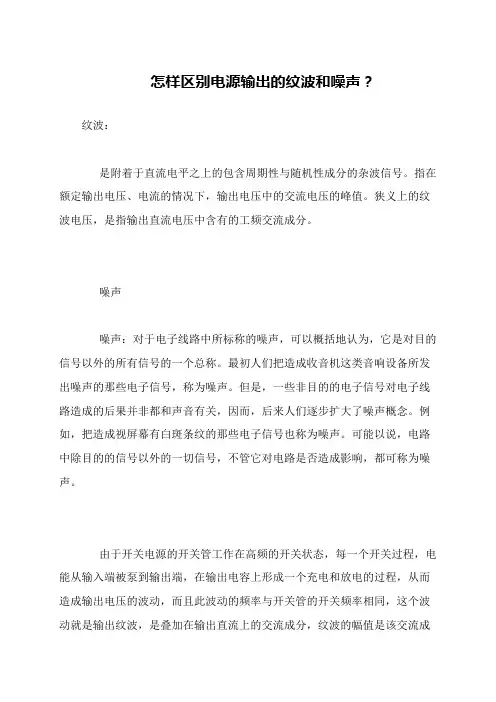

怎样区别电源输出的纹波和噪声？
纹波：
是附着于直流电平之上的包含周期性与随机性成分的杂波信号。

指在额定输出电压、电流的情况下，输出电压中的交流电压的峰值。

狭义上的纹波电压，是指输出直流电压中含有的工频交流成分。

噪声
噪声：对于电子线路中所标称的噪声，可以概括地认为，它是对目的信号以外的所有信号的一个总称。

最初人们把造成收音机这类音响设备所发出噪声的那些电子信号，称为噪声。

但是，一些非目的的电子信号对电子线路造成的后果并非都和声音有关，因而，后来人们逐步扩大了噪声概念。

例如，把造成视屏幕有白斑条纹的那些电子信号也称为噪声。

可能以说，电路中除目的的信号以外的一切信号，不管它对电路是否造成影响，都可称为噪声。

由于开关电源的开关管工作在高频的开关状态，每一个开关过程，电能从输入端被泵到输出端，在输出电容上形成一个充电和放电的过程，从而造成输出电压的波动，而且此波动的频率与开关管的开关频率相同，这个波动就是输出纹波，是叠加在输出直流上的交流成分，纹波的幅值是该交流成。

纹波和噪声的测试方法一、引言纹波和噪声是在电子设备和电路中常见的问题，它们会对系统的性能和稳定性产生不良影响。

因此，为了确保电子设备和电路的正常工作，需要对纹波和噪声进行测试和分析。

本文将介绍纹波和噪声的测试方法。

二、纹波的测试方法纹波是指电源输出中的交流成分，通常是由于电源的不稳定或电路的设计问题引起的。

纹波的测试方法主要包括以下几个方面：1. 输出纹波的测量：使用示波器将电源的输出信号进行测量，然后通过傅里叶变换等方法将信号分解成不同频率的成分，从而得到纹波的幅度和频率。

2. 纹波的评估标准：根据电子设备和电路的要求，确定纹波的允许范围。

通常使用峰峰值、均方根值等指标来评估纹波的大小。

3. 纹波的抑制方法：在设计电源和电路时，可以采取一些措施来抑制纹波的产生。

常见的方法包括使用滤波电容、稳压器等。

三、噪声的测试方法噪声是指电子设备和电路中的随机信号成分，通常是由于电子元件的热噪声、电源的电磁干扰等引起的。

噪声的测试方法主要包括以下几个方面：1. 噪声功率谱的测量：使用频谱分析仪等设备对电子设备和电路的输出信号进行测量，得到噪声功率谱的频率和幅度信息。

2. 噪声的评估标准：根据电子设备和电路的要求，确定噪声的允许范围。

常见的评估指标包括等效输入噪声、噪声系数等。

3. 噪声的抑制方法：在设计电子设备和电路时，可以采取一些措施来抑制噪声的产生和传播。

常见的方法包括屏蔽、隔离、降噪电路等。

四、纹波和噪声的测试仪器为了进行纹波和噪声的测试，需要使用一些专门的测试仪器。

常见的测试仪器包括示波器、频谱分析仪、信号发生器等。

这些仪器能够准确地测量和分析纹波和噪声的特性。

五、测试过程和注意事项在进行纹波和噪声的测试时，需要注意以下几个方面：1. 测试环境的准备：测试仪器和被测试设备应处于稳定的环境中，避免外部干扰对测试结果的影响。

2. 测试信号的选择：根据被测试设备的要求，选择合适的测试信号进行测试。

通常使用正弦波、方波等信号进行测试。

纹波和噪声的测试方法纹波和噪声是测试中常见的两种问题，它们会对系统性能产生负面影响。

因此，了解纹波和噪声的测试方法是非常重要的。

本文将介绍纹波和噪声的定义、产生原因以及常见的测试方法。

一、纹波的定义和产生原因纹波是指信号或电压在周期性变化中的波动。

在电子电路中，纹波通常是由于电源或信号源的不稳定性引起的。

纹波会导致系统性能下降，影响信号的准确性和稳定性。

纹波的产生原因主要有以下几点：1. 电源质量不佳：电源的输出不稳定，会导致电压的波动，进而引起纹波。

2. 电源滤波不足：电源滤波电容不足或滤波电路设计不当，无法有效降低纹波。

3. 电源线路干扰：电源线路附近的干扰源，例如开关电源、电机等，会对电源线产生干扰，引起纹波。

4. 地线干扰：地线干扰是指由于地线阻抗不均匀或地线回路中存在干扰源，导致信号线受到干扰而产生纹波。

二、纹波的测试方法为了保证系统的稳定性和可靠性，需要对纹波进行测试和评估。

下面介绍几种常见的纹波测试方法。

1. 示波器测量法：示波器是最常用的测试工具之一。

通过将示波器探头连接到待测信号上，可以观察到信号的波形。

通过观察波形的峰峰值或有效值，可以评估纹波的大小。

2. 频谱分析法：频谱分析是一种通过将信号转换为频域来分析信号的方法。

通过频谱分析仪，可以将信号转换为频谱图，从而观察到信号中各个频率成分的强度。

通过观察频谱图中的纹波分量，可以评估纹波的大小。

3. 电压测量法：通过将待测信号连接到电压表上，直接测量信号的电压大小。

通过对比测量结果和标准值，可以评估纹波的大小。

三、噪声的定义和产生原因噪声是指在信号中存在的随机干扰。

在电子系统中，噪声是不可避免的，它会降低信号的质量和可靠性。

噪声分为各种类型，包括热噪声、量子噪声、互调失真噪声等。

噪声的产生原因主要有以下几点：1. 环境干扰：电子系统通常工作在复杂的环境中，周围的电磁场干扰、温度变化等都会对系统产生噪声的影响。

2. 元器件噪声：电子元器件本身存在噪声，例如晶体管、电阻、电容等都会对信号产生噪声。

纹波和噪声测试方法纹波和噪声测试方法，在电子设备的设计和测试过程中是非常重要的一环。

纹波是指电流或电压的周期性变化，而噪声则是指非周期性的电流或电压的随机变化。

纹波和噪声的存在可能会影响设备的性能和可靠性，因此需要进行相应的测试来评估和控制。

纹波和噪声测试方法主要分为以下几个方面：1.信号发生器测试：利用信号发生器产生特定频率和幅度的信号，然后通过示波器或频谱仪等仪器来观察电流或电压的波形和频谱。

通过分析波形和频谱，可以评估纹波和噪声的水平。

2.示波器测试：示波器是一种可以显示电流或电压波形的仪器，可以用来直接观察信号的纹波和噪声。

通过连接示波器到被测试的电路或设备上，可以实时观察纹波和噪声的水平和变化情况。

3.频谱分析仪测试：频谱分析仪可以将信号分解为不同频率的成分，并显示出它们的幅度。

可以通过连接频谱分析仪到被测试的电路或设备上，来分析纹波和噪声的频谱分布。

频谱分析可以帮助确定纹波和噪声的频率范围和幅度。

4.噪声测量仪器测试：噪声测量仪器是专门用于测量非周期性电流或电压的噪声水平的仪器。

常用的噪声测量仪器包括噪声分析仪和噪声源等。

通过连接噪声测量仪器到被测试的电路或设备上，可以测量并分析噪声的水平和特性。

5.模拟电压源测试：模拟电压源是用于产生稳定的参考电压的仪器，可以测试纹波的幅度。

通过连接模拟电压源到被测试的电路或设备上，并将输出接到示波器或频谱分析仪等仪器上，可以测量电压的纹波幅度，以评估设备的稳定性。

6.滤波器测试：滤波器可以用于降低纹波和噪声的水平。

通过连接滤波器到被测试的电路或设备上，并观察输出信号的纹波和噪声水平，可以评估滤波器的性能，并确定适合的滤波器参数。

总结起来，纹波和噪声测试方法主要包括信号发生器测试、示波器测试、频谱分析仪测试、噪声测量仪器测试、模拟电压源测试和滤波器测试等。

通过这些测试方法，可以评估和控制设备的纹波和噪声水平，以确保设备的性能和可靠性。

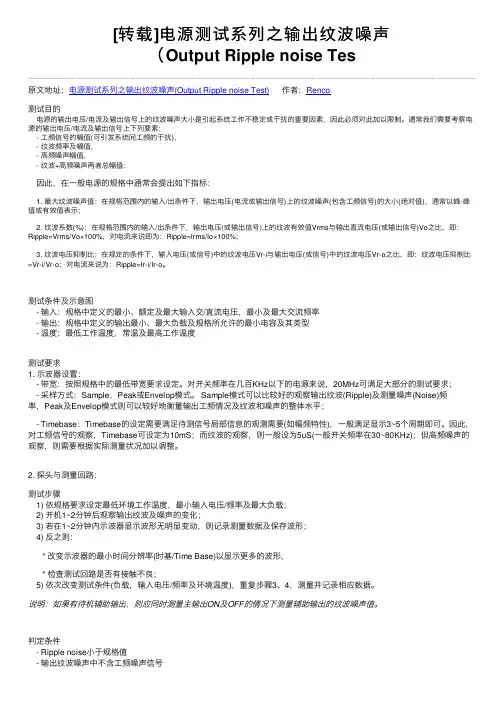

[转载]电源测试系列之输出纹波噪声（Output Ripple noise Tes原⽂地址：电源测试系列之输出纹波噪声(Output Ripple noise Test)作者：Renco测试⽬的电源的输出电压/电流及输出信号上的纹波噪声⼤⼩是引起系统⼯作不稳定或⼲扰的重要因素，因此必须对此加以限制。

通常我们需要考察电源的输出电压/电流及输出信号上下列要素：- ⼯频信号的幅值(可引发系统间⼯频的⼲扰)，- 纹波频率及幅值，- ⾼频噪声幅值，- 纹波+⾼频噪声两者总幅值；因此，在⼀般电源的规格中通常会提出如下指标：1. 最⼤纹波噪声值：在规格范围内的输⼊/出条件下，输出电压(电流或输出信号)上的纹波噪声(包含⼯频信号)的⼤⼩(绝对值)，通常以峰-峰值或有效值表⽰；2. 纹波系数(%)：在规格范围内的输⼊/出条件下，输出电压(或输出信号)上的纹波有效值Vrms与输出直流电压(或输出信号)Vo之⽐，即：Ripple=Vrms/Vo×100%，对电流来说即为：Ripple=Irms/Io×100%；3. 纹波电压抑制⽐：在规定的条件下，输⼊电压(或信号)中的纹波电压Vr-i与输出电压(或信号)中的纹波电压Vr-o之⽐，即：纹波电压抑制⽐=Vr-i/Vr-o；对电流来说为：Ripple=Ir-i/Ir-o。

测试条件及⽰意图- 输⼊：规格中定义的最⼩、额定及最⼤输⼊交/直流电压，最⼩及最⼤交流频率- 输出：规格中定义的输出最⼩、最⼤负载及规格所允许的最⼩电容及其类型- 温度：最低⼯作温度，常温及最⾼⼯作温度测试要求1. ⽰波器设置：- 带宽：按照规格中的最低带宽要求设定。

对开关频率在⼏百KHz以下的电源来说，20MHz可满⾜⼤部分的测试要求；- 采样⽅式：Sample，Peak或Envelop模式。

Sample模式可以⽐较好的观察输出纹波(Ripple)及测量噪声(Noise)频率，Peak及Envelop模式则可以较好地衡量输出⼯频情况及纹波和噪声的整体⽔平；- Timebase：Timebase的设定需要满⾜待测信号局部信息的观测需要(如幅频特性)，⼀般满⾜显⽰3~5个周期即可。

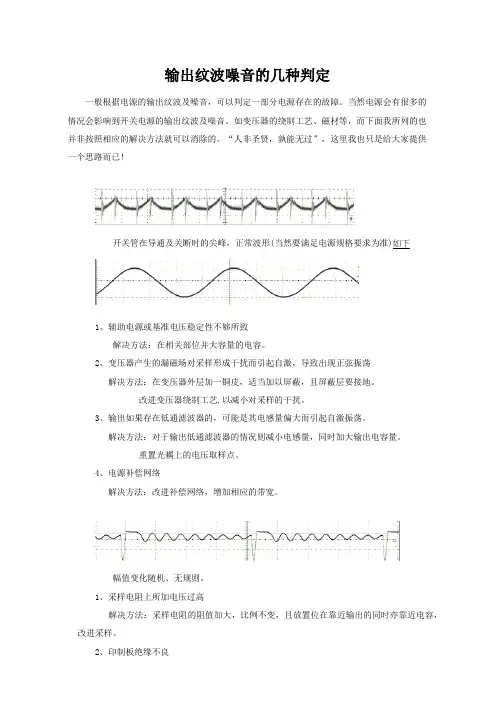

输出纹波噪音的几种判定一般根据电源的输出纹波及噪音，可以判定一部分电源存在的故障。

当然电源会有很多的情况会影响到开关电源的输出纹波及噪音。

如变压器的绕制工艺、磁材等，而下面我所列的也并非按照相应的解决方法就可以消除的。

“人非圣贤，孰能无过”，这里我也只是给大家提供一个思路而已！开关管在导通及关断时的尖峰，正常波形(当然要满足电源规格要求为准)如下1、辅助电源或基准电压稳定性不够所致解决方法：在相关部位并大容量的电容。

2、变压器产生的漏磁场对采样形成干扰而引起自激，导致出现正弦振荡解决方法：在变压器外层加一铜皮，适当加以屏蔽，且屏蔽层要接地。

改进变压器绕制工艺,以减小对采样的干扰。

3、输出如果存在低通滤波器的，可能是其电感量偏大而引起自激振荡。

解决方法：对于输出低通滤波器的情况则减小电感量，同时加大输出电容量。

重置光耦上的电压取样点。

4、电源补偿网络解决方法：改进补偿网络，增加相应的带宽。

幅值变化随机、无规则。

1、采样电阻上所加电压过高解决方法：采样电阻的阻值加大，比例不变，且放置位在靠近输出的同时亦靠近电容，改进采样。

2、印制板绝缘不良解决方法：更改板材或重新改板。

3、电源补偿网络解决方法：改进补偿网络，增加相应的带宽。

幅值过高1、输出滤波电容容量太小，或ESR过高解决方法：增大滤波电容容量。

选用低等效电阻、高频特性好的电容。

采用多个电容并联。

2、输入滤波电容过小解决方法：增大滤波电容容量。

3、输出储能电感电感量太小(不针对反激式)解决方法：增大滤波电容容量。

4、电源补偿网络解决方法：改进补偿网络，增加相应的带宽。

可能电源板布线不合理，引起交叉干扰。

解决方法：调整布线或在相应的干扰源处加电容以消除干扰。

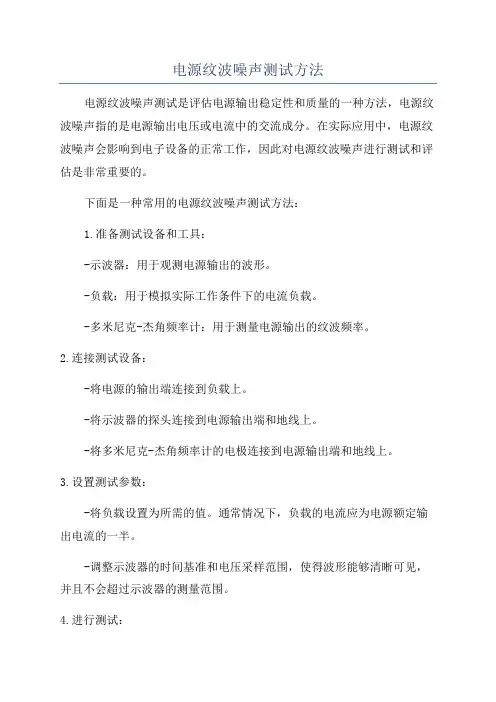

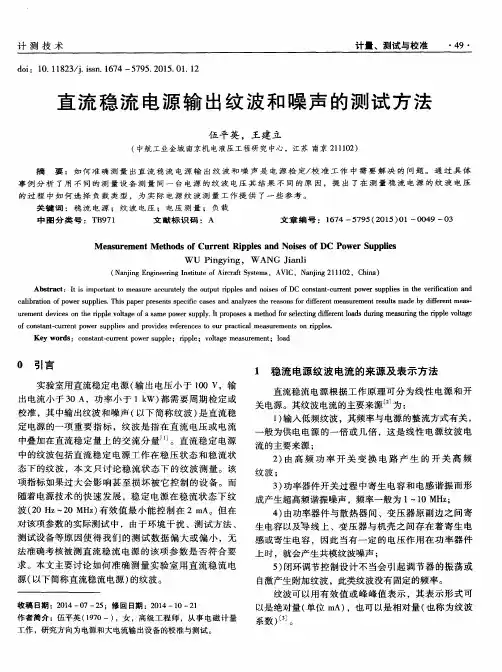

电源纹波噪声测试方法电源纹波噪声测试是评估电源输出稳定性和质量的一种方法，电源纹波噪声指的是电源输出电压或电流中的交流成分。

在实际应用中，电源纹波噪声会影响到电子设备的正常工作，因此对电源纹波噪声进行测试和评估是非常重要的。

下面是一种常用的电源纹波噪声测试方法：1.准备测试设备和工具：-示波器：用于观测电源输出的波形。

-负载：用于模拟实际工作条件下的电流负载。

-多米尼克-杰角频率计：用于测量电源输出的纹波频率。

2.连接测试设备：-将电源的输出端连接到负载上。

-将示波器的探头连接到电源输出端和地线上。

-将多米尼克-杰角频率计的电极连接到电源输出端和地线上。

3.设置测试参数：-将负载设置为所需的值。

通常情况下，负载的电流应为电源额定输出电流的一半。

-调整示波器的时间基准和电压采样范围，使得波形能够清晰可见，并且不会超过示波器的测量范围。

4.进行测试：-打开电源并让其稳定运行一段时间。

-使用示波器观察电源输出的波形，并记录波形的幅值和频率。

-使用多米尼克-杰角频率计测量纹波频率，并记录下来。

5.分析结果：-根据记录的波形和频率数据，计算电源的纹波噪声。

常用的计算方法有峰-峰值法、均方根值法等。

-将计算结果与电源的规格要求进行比较，评估电源的质量和稳定性。

需要注意的是，电源纹波噪声测试应在标准的电源条件下进行，避免干扰源的影响。

同时，测试时要注意与电源和负载的连接方式，以减小测量误差。

此外，为了提高测试结果的准确性，可以进行多次重复测试，取平均值作为最终结果。

总之，电源纹波噪声测试方法通过观测电源输出波形和测量纹波频率来评估电源的质量和稳定性。

这一测试方法对于保证电子设备正常工作和提高产品质量具有重要意义。

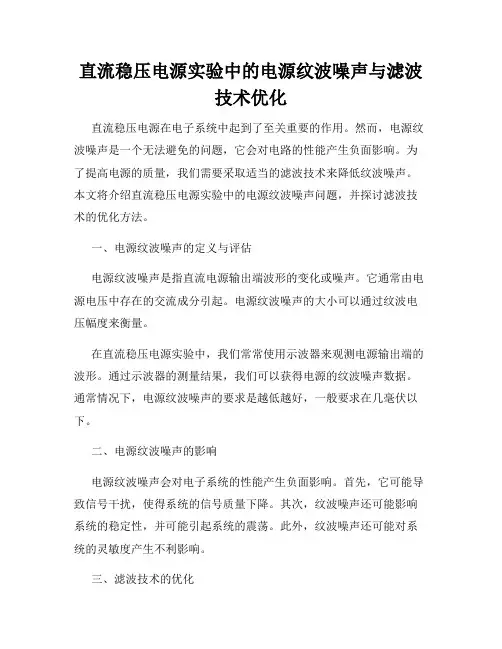

直流稳压电源实验中的电源纹波噪声与滤波技术优化直流稳压电源在电子系统中起到了至关重要的作用。

然而，电源纹波噪声是一个无法避免的问题，它会对电路的性能产生负面影响。

为了提高电源的质量，我们需要采取适当的滤波技术来降低纹波噪声。

本文将介绍直流稳压电源实验中的电源纹波噪声问题，并探讨滤波技术的优化方法。

一、电源纹波噪声的定义与评估电源纹波噪声是指直流电源输出端波形的变化或噪声。

它通常由电源电压中存在的交流成分引起。

电源纹波噪声的大小可以通过纹波电压幅度来衡量。

在直流稳压电源实验中，我们常常使用示波器来观测电源输出端的波形。

通过示波器的测量结果，我们可以获得电源的纹波噪声数据。

通常情况下，电源纹波噪声的要求是越低越好，一般要求在几毫伏以下。

二、电源纹波噪声的影响电源纹波噪声会对电子系统的性能产生负面影响。

首先，它可能导致信号干扰，使得系统的信号质量下降。

其次，纹波噪声还可能影响系统的稳定性，并可能引起系统的震荡。

此外，纹波噪声还可能对系统的灵敏度产生不利影响。

三、滤波技术的优化为了降低电源纹波噪声，我们需要采取适当的滤波技术。

以下是几种常见的优化方法：1.电容滤波电容滤波是一种常见且简单的滤波技术。

它利用电容器的充电和放电特性来降低纹波噪声。

通过将电容器连接到电源输出端，可以减少电源纹波噪声的幅度。

2.电感滤波电感滤波是通过电感器来滤除电源纹波噪声的一种方法。

电感器具有对高频信号的阻抗特性，可以将高频噪声滤除。

通过将电感器连接到电源输出端，并与电容器结合使用，可以有效地降低纹波噪声。

3.多级滤波多级滤波是一种综合利用多种滤波技术来降低纹波噪声的方法。

通过串联连接多个不同的滤波器，可以进一步提高滤波效果。

4.稳压电路设计优化除了传统的滤波技术外，优化稳压电路的设计也可以降低电源纹波噪声。

例如，在电源输出端添加电阻来降低纹波噪声，或者更换更稳定的电源元件。

四、总结直流稳压电源实验中的电源纹波噪声是一个需要关注的问题。
