继电器共通的使用注意事项

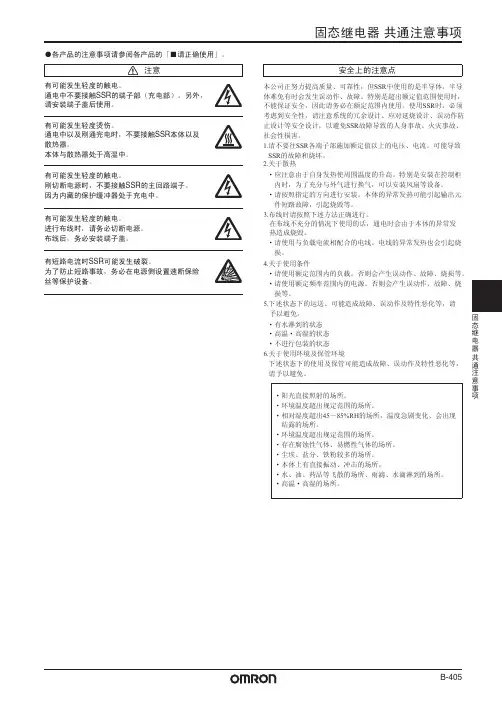

B-405固态继电器 共通注意事项3.布线时请按照下述方法正确进行。

在布线不充分的情况下使用的话，通电时会由于本体的异常发热造成烧毁。

4.关于使用条件5.下述状态下的运送、可能造成故障、误动作及特性恶化等，请予以避免。

6.关于使用环境及保管环境⊼ᛣƽ৘ѻકⱘ⊼ᛣџ乍䇋খ䯙৘ѻકⱘNjƵ䇋ℷ⹂Փ⫼njDŽ本公司正努力提高质量、可靠性，但SSR 中使用的是半导体，半导体难免有时会发生误动作、故障。

特别是超出额定值范围使用时，不能保证安全，因此请务必在额定范围内使用。

使用SSR 时，必须考虑到安全性，请注意系统的冗余设计、应对延烧设计、误动作防止设计等安全设计，以避免SSR 故障导致的人身事故、火灾事故、社会性损害。

1.请不要往SSR 各端子部施加额定值以上的电压、电流。

可能导致 SSR 的故障和烧坏。

2.关于散热ᅝܼϞⱘ⊼ᛣ⚍·阳光直接照射的场所。

·环境温度超出规定范围的场所。

·相对湿度超出45～85%RH 的场所，温度急剧变化、会出现 结露的场所。

·环境温度超出规定范围的场所。

·存在腐蚀性气体、易燃性气体的场所。

·尘埃、盐分、铁粉较多的场所。

·本体上有直接振动、冲击的场所。

·水、油、药品等飞散的场所、雨滴、水滴淋到的场所。

·高温·高湿的场所。

᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ䗮⬉Ёϡ㽕᥹㾺SSR ⱘッᄤ䚼˄ܙ⬉䚼˅DŽ঺໪ˈ䇋ᅝ㺙ッᄤⲪৢՓ⫼DŽ᳝ৃ㛑থ⫳䕏ᑺ⚿ӸDŽ䗮⬉Ёҹঞ߮䗮ᅠ⬉ᯊˈϡ㽕᥹㾺SSR ᴀԧҹঞᬷ⛁఼DŽᴀԧϢᬷ⛁఼໘Ѣ催⏽ЁDŽ᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ߮ߛᮁ⬉⑤ᯊˈϡ㽕᥹㾺SSR ⱘЏಲ䏃ッᄤDŽ಴Ўݙ㮣ⱘֱᡸ㓧ކ఼໘Ѣܙ⬉ЁDŽ᳝ৃ㛑থ⫳䕏ᑺⱘ㾺⬉DŽ䖯㸠Ꮧ㒓ᯊˈ䇋ࡵᖙߛᮁ⬉⑤DŽᏗ㒓ৢˈࡵᖙᅝ㺙ッᄤⲪDŽ᳝ⷁ䏃⬉⌕ᯊSSR ৃ㛑থ⫳⸈㺖DŽЎњ䰆ℶⷁ䏃џᬙˈࡵᖙ೼⬉⑤ջ䆒㕂䗳ᮁֱ䰽ϱㄝֱᡸ䆒໛DŽ·应注意由于自身发热使周围温度的升高。

继电器接线方法
继电器接线方法：
1. 第一步，将继电器的线圈连接到电源。

通常，继电器上会标有"coil"或"C"的标志，表示线圈引脚。

将正极连接到继电器引脚上的一个线圈引脚（通常为COM引脚），将负极连接到继电器的另一个线圈引脚。

2. 第二步，将继电器的常闭触点（一般标记为NC）连接到需要控制的装置上。

将一个导线连接到继电器触点上，另一端连接到需要控制的装置上的负极（或地线）。

3. 第三步，将继电器的常开触点（一般标记为NO）连接到需要控制的装置上。

将一个导线连接到继电器触点上，另一端连接到需要控制的装置上的正极。

4. 第四步，将电源的正极和继电器的公共接点（通常标记为COM）连接在一起。

将一个导线连接到电源正极，另一端连接到继电器的公共接点。

5. 第五步，将电源的负极和需要控制的装置的负极（或地线）连接在一起。

将一个导线连接到电源负极，另一端连接到需要控制的装置的负极（或地线）上。

6. 最后，通过控制继电器的电源线圈来控制需要控制的装置。

当电流通过继电器的线圈时，触点会发生切换，将常闭触点断开，常开触点闭合，从而控制装置的开关状态。

请注意，具体的继电器接线方法可能因继电器型号、控制装置类型和电路需求而有所不同。

在接线之前，请务必参考相应的继电器和装置的说明书，并严格按照电路图和安全操作规程进行接线。

继电器原理与接线继电器是一种电气控制设备，适用于在电路中控制较高功率设备或电流。

它通过电磁吸合和释放来打开或关闭电路，实现电路的控制和保护。

在本篇文档中，我们将介绍继电器的工作原理和正确的接线方法。

工作原理继电器的工作原理基于电磁感应。

当通过继电器的线圈通电时，线圈中会产生磁场，吸引铁芯使继电器的触点闭合，从而使控制电路通电。

当线圈断电时，磁场消失，铁芯释放，触点打开，控制电路断开。

继电器的工作原理可以简单描述为：当继电器的触发条件（线圈电流、电压等）达到设定值时，触点闭合或断开，完成电路的通断操作。

接线方法正确的继电器接线至关重要，不仅可以实现所需的功能，还能保障电路的安全可靠性。

以下是一般继电器的接线方法：1.线圈接线：继电器有线圈端子，通常标有正负极性。

通电时，正极性接在正极，负极性接在负极，触发线圈工作。

2.常开触点：通常具有NO（常开）和NC（常闭）触点。

线路从电源经过继电器的常开触点接入负载，当触发后，触点闭合，负载通电。

3.常闭触点：常闭触点用于安全保护，一般与常开触点互锁使用。

当继电器触发时，常闭触点打开，将电路断开，实现安全控制。

4.串接触点：继电器还可以具有多组触点，可以串接使用，实现多电路控制。

继电器的接线方法需要根据具体的电路需求和使用情况而定，确保接线正确、安全，才能发挥继电器的作用。

结语继电器作为一种重要的电气控制设备，在工业、家用等领域有着广泛的应用。

掌握继电器的工作原理和正确的接线方法，对于电路的稳定运行和设备的安全保护至关重要。

希望通过本文的介绍，读者对继电器的原理和接线有更清晰的了解。

继电器的功能和技术要求继电器是一种电气控制装置，用于在电路中实现电气信号的放大、转换、隔离和保护等功能。

它由电磁继电器和固态继电器两种主要类型。

一、继电器的功能1. 信号放大：继电器可以将微弱的电信号转化为较大的电信号输出，使得信号能够驱动更大功率的负载。

这种信号放大功能使得继电器在控制电路中扮演重要的角色，能够实现信号的远距离传输。

2. 信号转换：继电器可以实现不同电路之间的信号转换。

例如，继电器可以将交流信号转换为直流信号，或者将直流信号转换为交流信号，以满足不同电路的需求。

3. 隔离保护：继电器可以实现电气信号的隔离，将控制电路与被控制电路进行有效隔离。

这种隔离保护功能可以保证控制电路和被控制电路之间的安全性，防止电气干扰和故障传递。

4. 电路保护：继电器可以用于电路的保护，当电路中出现过载、短路或其他故障时，继电器能够迅速切断电源，保护电路和设备的安全运行。

5. 逻辑控制：继电器可以根据特定的逻辑条件实现电路的控制。

通过设置继电器的触发条件和动作方式，可以实现复杂的逻辑控制功能，如时间延迟、顺序控制等。

二、电磁继电器的技术要求电磁继电器是一种通过电磁作用实现信号放大和控制的继电器。

以下是电磁继电器的主要技术要求：1. 触发电压和电流：电磁继电器的触发电压和电流应符合设计要求，以确保可靠触发和工作。

2. 动作特性：电磁继电器的动作特性包括吸合时间、释放时间、动作重复性等。

这些特性应符合设计要求，以确保继电器的稳定性和可靠性。

3. 绝缘性能：电磁继电器应具备良好的绝缘性能，能够在额定电压下保持绝缘间隔，防止电气击穿和漏电。

4. 负载容量：电磁继电器的负载容量应根据实际应用需求进行选择，以确保能够正常驱动所连接的负载。

5. 耐久性：电磁继电器应具备较高的耐久性，能够在设计寿命内保持稳定可靠的工作。

三、固态继电器的技术要求固态继电器是一种利用固态电子元器件实现信号放大和控制的继电器。

以下是固态继电器的主要技术要求：1. 输入控制电压和电流：固态继电器的输入控制电压和电流应符合设计要求，以确保可靠触发和工作。

连接器使用过程中注意事项
连接器是电子设备中连接电路的一种重要元件，其日常使用和维护对于设备的稳定性和性能起着至关重要的作用。

首先，在连接器的使用过程中，应遵循以下原则：
1.避免过度插拔：过度插拔会导致连接器接触不良，增加故障发生的可能性。

2.避免强烈冲击：连接器在强烈冲击下容易损坏，应尽量避免。

3.避免长时间高温或潮湿环境：连接器在高温或潮湿环境下容易腐蚀或产生氧化，损坏连接器表面的镀层。

4.避免接触腐蚀性物质：连接器表面接触腐蚀性物质时，会损坏表面镀层，影响连接器的性能。

其次，连接器的维护应遵循以下原则：
1.定期检查：连接器应定期检查，发现故障及时更换。

2.保持清洁：连接器应保持清洁，避免灰尘和污垢对连接器性能的影响。

3.正确存放：连接器在存放时应放在防潮、防尘、避光的环境中。

4.正确使用：连接器在使用时应正确使用工具，避免损坏连接器。

最后，需要注意的是，连接器的维护应由专业人员进行，不要随意拆卸或维修连接器，以免造成设备故障或个人受伤。

继电器共通安全注意事项继电器是电气控制装置中常见的元器件，用于控制电路的通断。

在使用继电器时，需要注意一些常见的安全事项，以确保操作人员和设备的安全。

以下是一些关于继电器使用的共通安全注意事项。

1.电路隔离：使用继电器时，应确保控制电路与被控制电路之间的绝缘安全。

使用适当的隔离方法来防止电流通过继电器引起电击或损坏设备。

2.继电器选择：在选择继电器时，应根据被控制电路的电压、电流和负载类型选择合适的继电器。

使用规格不符的继电器可能会产生火灾、爆炸或其他安全风险。

3.负载电压：继电器的额定电压要与被控制负载的电压匹配。

过高的电压可能导致继电器发生短路或电弧，从而引发火灾。

4.负载电流：继电器的额定电流也要与被控制负载的电流匹配。

负载电流过大可能会导致继电器过载，造成继电器烧毁或电路故障。

5.继电器连接：正确连接继电器是确保其正常工作的重要步骤。

需要仔细阅读继电器的接线图和操作手册，确保正确连接控制电源、操作信号和被控制负载。

6.过载保护：为了防止继电器过载，应在继电器的输入端或输出端添加适当的保护器件，例如保险丝或断路器。

这可以帮助避免电流过大引起的火灾和设备损坏。

7.温度控制：继电器有一定的工作温度范围，超出这个范围可能导致继电器失效或损坏。

因此，在选择继电器时，要了解其额定工作温度，并确保在此范围内使用。

8.维护和检修：定期检查继电器的工作状态，包括观察是否有热量、异常噪音或烧焦气味等。

如果发现异常情况，应立即停止使用继电器，并进行维修或更换。

9.防尘和防潮：继电器通常需要安装在干燥、清洁的环境中，远离灰尘、水汽和腐蚀性物质。

必要时，可以使用防尘罩或密封包装来保护继电器。

10.停电操作：在进行继电器的安装、维修或更换时，应首先断开电源。

这可以防止不小心触碰电路导致电击或设备损坏。

11.制定操作规程：为了确保继电器的安全使用，应制定相关的操作规程，并向操作人员进行培训。

这些规程应包括继电器的正常操作、异常情况的处理和紧急救援措施等。

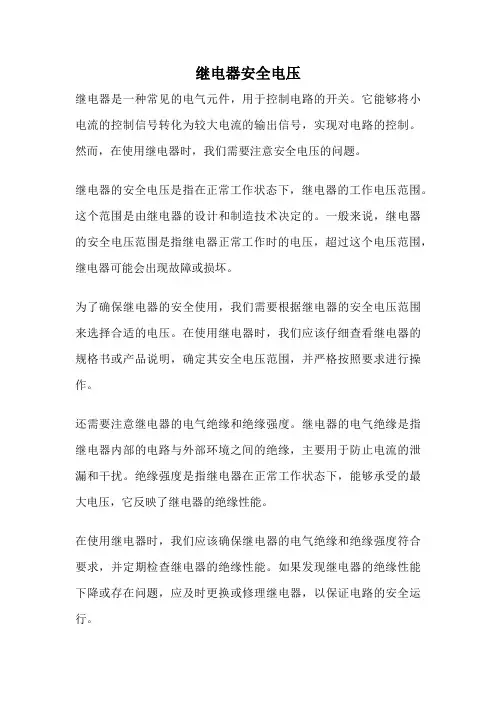

继电器安全电压
继电器是一种常见的电气元件，用于控制电路的开关。

它能够将小电流的控制信号转化为较大电流的输出信号，实现对电路的控制。

然而，在使用继电器时，我们需要注意安全电压的问题。

继电器的安全电压是指在正常工作状态下，继电器的工作电压范围。

这个范围是由继电器的设计和制造技术决定的。

一般来说，继电器的安全电压范围是指继电器正常工作时的电压，超过这个电压范围，继电器可能会出现故障或损坏。

为了确保继电器的安全使用，我们需要根据继电器的安全电压范围来选择合适的电压。

在使用继电器时，我们应该仔细查看继电器的规格书或产品说明，确定其安全电压范围，并严格按照要求进行操作。

还需要注意继电器的电气绝缘和绝缘强度。

继电器的电气绝缘是指继电器内部的电路与外部环境之间的绝缘，主要用于防止电流的泄漏和干扰。

绝缘强度是指继电器在正常工作状态下，能够承受的最大电压，它反映了继电器的绝缘性能。

在使用继电器时，我们应该确保继电器的电气绝缘和绝缘强度符合要求，并定期检查继电器的绝缘性能。

如果发现继电器的绝缘性能下降或存在问题，应及时更换或修理继电器，以保证电路的安全运行。

继电器的安全电压是保证电路安全运行的重要因素之一。

合理选择继电器的安全电压范围，并注意继电器的电气绝缘和绝缘强度，可以有效避免因继电器故障而导致的电路故障或安全事故的发生。

我们在使用继电器时，要注意继电器的安全电压范围，确保其在正常工作范围内使用。

同时，还要关注继电器的电气绝缘和绝缘强度，保证电路的安全运行。

只有这样，我们才能确保继电器的安全使用，并有效地控制电路。

安全型时间继电器常见故障及解决措施我国近些年各个方面的发展有目共睹，其中电子技术得到了很大的改善，并且应用范围在不断扩大。

时间继电器是由电子线路控制的控制器，具有很高的可靠性和安全性，在各种电气系统中得到了较为广泛的应用。

但是时间继电器在运行中也偶尔会出现一些故障问题，本文将就其进行分析，进而保证其安全运行。

标签：安全型时间继电器；常见故障；改造0 引言在科学技术发展的带动下，安全型继电器逐渐得到更加广泛地应用，应用的范围在不断扩大，无论是起重机械设备还是铁路信号控制中都有所应用。

安全型继电器能够构成逻辑电路，可以作为执行元件，能够有效地监督和控制机械设备的运行。

在安全型继电器系列中，时间继电器是其中一种。

本文将以JSBXC-850型时间继电器为例，分析其常见故障和原因，并且提出解决建议。

1 时间继电器及其工作原理时间继电器是一种新型的控制器，具有延时功能，通过电子线路实现控制。

在使用过程中，将动作信号输入到时间继电器中，时间继电器的输出电路会经过规定的准确时间发生跳跃的改变。

一般情况下都是在电流或者电压比较小的电路中应用时间继电器，如果线路出现电压或者电流过大的情况会主动切断。

半导体时间继电器是采用了单结晶体管组成的脉冲延时电路。

由于单结晶体BT和C1组成的脉冲延时电路的作用，使继电器从电源接通到完全吸合经过一段时间，这一段时间就是继电器吸起延时时间，这个时间是能够进行一定范围内的调节的。

2 时间继电器常见故障原因分析本文主要以JSBXC-850型时间继电器为例进行探讨。

该继电器组成内容包括单结晶体延时电路和安全型继电器通用的电磁系统和接点系统，属于电子缓吸时间继电器，可以在电路中起到延时的作用。

该继电器在信号电路控制中有着很广泛的应用，可以获得180s、30s、13s、3s等四种延时时间。

经过长时间的使用和运行，加上检修和维护的不到位，继电器容易出现一定的故障，机械特性故障和电气特性故障为两类最常见的故障。

固态继电器并联使用注意事项1. 选择相同型号和规格的固态继电器进行并联，以确保其特性相似。

2. 确保固态继电器的额定电流和电压适用于并联的电路，避免出现过载或损坏。

3. 需要采用适当的热沉或散热装置，以防止固态继电器因过热而损坏。

4. 注意固态继电器的启动和停止特性，避免在并联情况下出现互相影响，导致不正常的工作状态。

5. 确保电路中存在适当的继电器保护装置，如过流保护、过压保护等。

6. 对并联的固态继电器进行严格的负载平衡，避免出现负载不均和的情况，以确保各继电器的负载能力充分利用。

7. 使用相同长度和规格的连接线，以减小因不同连接线阻抗和长度差异引起的影响。

8. 注意并联固态继电器的输入端和输出端的连接方式，确保符合电气接线标准。

9. 仔细检查并排列固态继电器的安装位置，确保散热良好且不会相互干扰。

10. 在使用并联固态继电器时，定期对其进行检查和维护，确保其正常运行并减少故障风险。

固态继电器并联使用的详细描述：固态继电器是一种使用半导体器件实现电气开关控制的器件，其具有体积小、寿命长、响应速度快等优点，在工业控制和电力系统中得到广泛应用。

在某些应用中，需要将多个固态继电器进行并联使用，以扩展控制能力或实现负载共享。

并联使用固态继电器需要特别注意一些问题，以确保安全可靠的运行。

选择相同型号和规格的固态继电器进行并联是非常重要的。

不同型号的继电器可能具有不同的启动特性、热特性等，如果并联使用可能会导致不可预测的问题。

需要保证固态继电器的额定电流和电压适用于要并联的电路，避免发生过载和损坏。

需要采用适当的热沉或散热装置，以降低并联固态继电器的温升，确保其不因过热而损坏。

需要注意并联固态继电器的负载平衡。

负载不均和可能导致某一继电器负载过重，而其他继电器则未得到充分利用，因此需要对负载进行严格的平衡。

采用相同长度和规格的连接线，降低连接线的阻抗和长度差异的影响，确保并联固态继电器能够协同工作。

还需要注意并联固态继电器的互相影响。

小型继电器是一种常用的电子元件，广泛应用于自动控制电路中。

以下是一些基本的小型继电器使用方法：
1. 选择合适的小型继电器：
- 根据电路需求选择合适的继电器类型（如常开、常闭、单刀双掷等）。

- 确定继电器的额定电压、额定电流、触点容量等参数，确保这些参数满足电路需求。

2. 电路连接：
- 将继电器的线圈接到控制电路中，线圈的电压应符合继电器的额定电压。

- 将继电器的触点接到被控制电路中，确保触点的负载电流不超过继电器的额定容量。

3. 考虑瞬态抑制：
- 继电器线圈断电时可能会产生高电压尖峰，可能损害电路中的微电子元件。

- 可以在继电器线圈两端串联瞬态抑制二极管或电阻，以保护电路。

4. 布线和安装：
- 确保继电器的布线符合电气安全标准，避免过度弯曲和拉伸导线。

- 如果继电器需要散热，应确保良好的散热条件。

5. 考虑使用环境：
- 继电器应安装在符合其工作温度的环境中。

- 避免将继电器暴露在潮湿、腐蚀或尘埃较多的环境中。

6. 避免触点负载不当：
- 确保加在触点上的电压和通过触点的电流不超过继电器的额定值。

- 避免在继电器触点上施加突变的负载，如电感和电容负载。

7. 调试和测试：
- 在继电器安装后，进行适当的调试和测试，确保继电器能够在控制信号作用下正确地吸合和释放。

8. 定期维护：
- 定期检查继电器的状态，清洁触点，确保继电器保持良好的工作条件。

使用小型继电器时，务必详细阅读产品说明书，了解产品的具体特性和使用注意事项，以确保正确、安全地使用继电器。

接入热继电器是电气系统中常见的保护措施，主要用于防止电动机过热，保护电机免受热损坏。

以下是接入热继电器的注意事项：
选择合适的热继电器：根据电动机的额定电流、工作电压、工作频率等参数，选择合适的热继电器。

确保选择的热继电器能够满足电动机的保护需求。

正确连接线路：按照热继电器的接线图，正确连接线路。

确保电源、负载和热继电器的接线正确，避免出现短路或断路现象。

调整热继电器的整定值：根据电动机的额定电流和过载能力，调整热继电器的整定值。

整定值应适当，既能保护电动机免受过热损坏，又不会频繁动作。

定期检查和维护：定期检查热继电器的动作情况，确保其正常工作。

如果发现异常，及时进行维护或更换。

注意工作环境：热继电器的工作环境应干燥、通风良好，避免潮湿、高温等恶劣环境。

确保热继电器的工作环境符合要求，延长其使用寿命。

遵循安全规定：在安装和使用热继电器时，应遵守相关的电气安全规定。

确保操作人员了解并遵循安全规定，避免发生触电等安全事故。

配合其他保护措施：虽然热继电器是电动机的重要保护措施，但还应配合其他保护措施，如过流保护、欠压保护等，以确保电动机的安全运行。

总之，接入热继电器需要注意选择合适的热继电器、正确连接线路、调整整定值、定期检查和维护、注意工作环境、遵循安全规定以及配合其他保护措施等方面。

只有正确安装和使用热继电器，才能有效保护电动机免受过热损坏，确保电气系统的安全稳定运行。

光继电器设备安全技术措施在现代工业生产中，采用的各种继电器设备数量众多，其中光继电器设备是一种应用非常广泛的高性能继电器设备。

在使用中，为保障工人的生命财产安全和设备的稳定运行，必须采取一系列的技术措施。

安全技术措施1. 检查设备在使用光继电器设备前，应进行检查，看是否存在损坏、缺陷、老化和变形等情况。

若有异常，不可强行使用，必须按照厂家要求进行修理或更换。

2. 保持清洁光继电器设备应经常保持干燥清洁，特别是光学接口和光学器件，应防止进入灰尘、水露等对光学器件有害的物质，以免影响设备的性能和寿命。

3. 放置正确光继电器设备应放置在干燥、通风、温度适宜的地方，避免阳光直射，防止磁场干扰和静电干扰等，以延长设备的使用寿命。

4. 选用正确的配件在维修或更换配件时，必须使用厂家指定的光纤和光学器件，使用不当的配件会导致设备失灵和损坏，危及工人人身安全。

5. 教育培训工人在使用光继电器设备前，地方政府、企业和厂家都应有规定的使用手册和培训计划，对工人进行规范化训练，以提高工人对设备的认知和操作技能，以确保设备安全运行。

6. 动态监控设备通过远程监控和参数设定，及时进行设备状态的监测和故障的预警，保障设备的运行稳定性和安全性。

7. 安全维护保养对光继电器设备进行保养的时候，必须遵循厂家规定的标准流程和方式，不可随意打开设备或进行非专业操作。

任何更换、维修、保养都必须在设备停机后再进行。

维护保养完毕后，要进行全面的设备检查工作，确保设备处于正常运行状态。

结论光继电器设备的安全性对于现代工业生产的顺利进行至关重要。

采取正确的安全技术措施，可以有效地降低工作人员受伤的风险，确保设备的稳定性和安全性。

同时，要加强工人对光继电器设备的认知和操作技能培训，提高设备的安全运行水平。
