继电器的选用原则

继电器的选用1.接触器式继电器选用接触器式继电器时，主要是按规定要求选定触头型式和通断能力，其他原则均和接触器相同。

有些应用场合，如对继电器的触头数量要求不多，但对通断能力和工作可靠性(如耐振)要求较高时，以选用小规格接触器为好。

2.时间继电器1选用时间继电器时，要考虑的特殊要求主要是延时范围、延时类型、延时精度和工作条件，3.保护继电器保护继电器品指在电路中起保护作用的各种继电器，主要有过电流继电器、欠电流继电器、过电压继电器和欠电压(零电儿、失电乐)继电器等。

(1)过电流继电器过电流继电器主要用作电动机的短路保护，对其选择的主要参数是额定电流和动作电流。

过电流继电器的额定电流应当大于或等于被保护电动机的额定电流，其动作电流可根据电动机工作情况按起动电流的1.1~1.3倍整定。

一般绕线转子异步性动机的起动电流校25倍额定电流动意，签利异光电动机的起动电流按客作电流的5~8倍考信选择过电流继电器的动作电流时，应留有一定的调节裕量。

(2)电流继电器欠电流继电器一般用于直流电动机的励磁回路中监视勋磁电流，作为直流电动机的弱磁超速保护或励磁电路与其他电路之间的联锁保护。

选择的主要参数为额定电流和释放电流，其额定电流应大于或等于额定励磁电流，其释放电流整定值应低于励磁电路正常工作范围内可能出现的最小励磁电流，可取最小励磁电流的0.85倍。

选用欠电流继电器时，其释放电流的整定值应留有一定的调节裕量。

(3)过电继电器过电压继电器用来保护设备不受电源系统过电压的危害，多用了发电机-电动机机组系统中。

选择的主要参数是额定电压和动作电压。

过电压继电器的动作值一-般按系统额能电乐的11~12倍整定。

一般过电服继电器的吸引电压可在其线圈额定电乐的容花用内调节，例如电继!器的服引电乐在业线图额定电话的30%~50%范内为了保证过电压继电器的正常工作，通常在其吸引线圈电路中串联附加分压电阻的方法确定其动作值，并按电限分压比确定所需串人电阻的值。

继电器的选型范文
请自行搜集资料
一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器，其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等，DC继电器有直流延时继电器、直流电动继电器，特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。

2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压，是继电器正常工作的前提，一般情况下可以接受AC电源或DC电源，动作电压应符合继电器产品的规定。

继电器的动作电流是指继电器在动作后，需要切换的负载电流，它决定了继电器的负载能力，一般情况下，动作电流应符合继电器的规定，因为超过额定动作电流时，继电器会损坏。

二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流，确定继电器的动作电压和电流范围。

2、要根据继电器的工作用途，选择适合的类型，考虑继电器的电压等级和电流等级。

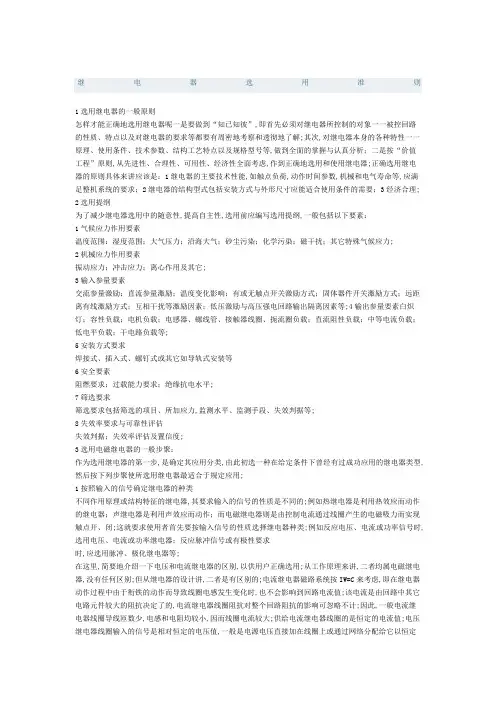

继电器选用准则1选用继电器的一般原则怎样才能正确地选用继电器呢一是要做到“知已知彼”,即首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解;其次,对继电器本身的各种特性一一原理、使用条件、技术参数、结构工艺特点以及规格型号等,做到全面的掌握与认真分析；二是按“价值工程”原则,从先进性、合理性、可用性、经济性全面考虑,作到正确地选用和使用继电器;正确选用继电器的原则具体来讲应该是：1继电器的主要技术性能,如触点负荷,动作时间参数,机械和电气寿命等,应满足整机系统的要求；2继电器的结构型式包括安装方式与外形尺寸应能适合使用条件的需要；3经济合理; 2选用提纲为了减少继电器选用中的随意性,提高自主性,选用前应编写选用提纲,一般包括以下要素：1气候应力作用要素温度范围：湿度范围；大气压力；沿海大气；砂尘污染；化学污染；磁干扰；其它特殊气候应力;2机械应力作用要素振动应力；冲击应力；离心作用及其它;3输入参量要素交流参量激励；直流参量激励；温度变化影响；有或无触点开关激励方式；固体器件开关激励方式；远距离有线激励方式；互相干扰等激励因素；低压激励与高压强电回路输出隔离因素等;4输出参量要素白炽灯；容性负载；电机负载；电感器、螺线管、接触器线圈、扼流圈负载；直流阻性负载；中等电流负载；低电平负载；干电路负载等;5安装方式要求焊接式、插入式、螺钉式或其它如导轨式安装等6安全要素阻燃要求；过载能力要求；绝缘抗电水平;7筛选要求筛选要求包括筛选的项目、所加应力,监测水平、监测手段、失效判据等;8失效率要求与可靠性评估失效判据；失效率评估及置信度;3选用电磁继电器的一般步聚：作为选用继电器的第一步,是确定其应用分类,由此初选一种在给定条件下曾经有过成功应用的继电器类型,然后按下列步聚使所选用继电器最适合于规定应用;1按照输入的信号确定继电器的种类不同作用原理或结构特征的继电器,其要求输入的信号的性质是不同的;例如热继电器是利用热效应而动作的继电器；声继电器是利用声效应而动作；而电磁继电器则是由控制电流通过线圈产生的电磁吸力而实现触点开、闭;这就要求使用者首先要按输入信号的性质选择继电器种类;例如反应电压、电流或功率信号时,选用电压、电流或功率继电器；反应脉冲信号或有极性要求时,应选用脉冲、极化继电器等;在这里,简要地介绍一下电压和电流继电器的区别,以供用户正确选用;从工作原理来讲,二者均属电磁继电器,没有任何区别;但从继电器的设计讲,二者是有区别的;电流继电器磁路系统按IW=C来考虑,即在继电器动作过程中由于衔铁的动作而导致线圈电感发生变化时,也不会影响到回路电流值;该电流是由回路中其它电路元件较大的阻抗决定了的,电流继电器线圈阻抗对整个回路阻抗的影响可忽略不计;因此,一般电流继电器线圈导线匝数少,电感和电阻均较小,因而线圈电流较大;供给电流继电器线圈的是恒定的电流值;电压继电器线圈输入的信号是相对恒定的电压值,一般是电源电压直接加在线圈上或通过网络分配给它以恒定的电压值;因此,回路电流主要取决于线圈阻抗,一般不涉及其它回路元件;为了尽量减小它对其它支路的分流作用,一般导线细,匝数多,电感和电阻都较大,线圈电流不大;选用电流或电压继电器时,要有相对的电路条件;电流继电器要求恒流源电路条件,即回路有较大阻抗与之串联,它本身阻抗对回路电流影响很小;电压继电器要求提供恒定的电压;电流继电器当作电压继电器用,因其线圈电阻小,很容易烧坏线圈,甚至造成电源短路;如将电压继电器当电流继电器使用线圈串接在线路里时,由于其大的阻抗会明显地改变原来回路参数,会因线圈得不到足够的电流而继电器不动作;值得注意的是交流继电器线圈通常承受过电压的能力比直流继电器差;在直流继电器线圈中,外加电压的增加所引起电流增加的速率较低;这是因为线圈的温升引起线圈电阻的上升;然而在交流继电器中,外加电压的增加引起电流的增加,同样引起线圈电阻增加,这将造成导磁零件进一步饱和,使感抗进而使阻抗大幅度下降;结果是线圈电流增加速率要比外加电压增加的速率快,因此,由于外加过电压造成的过热比直流继电器容易发生;2按使用环境条件选择继电器型号环境适应性是继电器可靠性指标之一;使用环境和工作条件的差异,对继电器性能有很大的影响;下面介绍几个主要环境因素的变化对电磁继电器性能的影响;环境温度①环境温度的升高加速了绝缘的老化,绝缘性能下降,缩短使用寿命;②对于反应温度变化的温度继电器、热继电器等,环境温度的变化直接影响保护特性的变化；对电磁继电器来讲,温度的升高,某些绝缘材料的热变形使产品结构参数和动作参数会发生变化;③温度升高,线圈温升相应增高,不但漆层老化加剧,对电压继电器来讲,还直接影响到吸合、释放参数的变化;电流继电器,温度升高,功耗增大,亦影响绝缘和触点切换特性;④温度升高加速某些零件的氧化过程;对触点来讲,不但其材料本身氧化,而且加剧表面膜电阻的形成,直接影响接触可靠性,特别在低电平下;⑤温度升高,熄弧困难,切换能力下降,触点腐蚀加剧;额定负荷时,易形成触点粘结,中等电流时易析出碳化物,降低接触可靠性;⑥在低温下,镀层材料,如金镀层冷粘作用加剧,小电流负载或低电平下会形成冷粘故障;对一些非密封或密封性不好的继电器,低温下可能触点间形成冰霜,直接影响触点的导通;对于钎焊锡封继电器,在低温下,锡的脆裂会影响产品的气密性;振动与冲击电磁继电器触点簧片多为悬臂梁系统,固有频率较低;在接近或达到固有频率的外界振动作用下会引起谐振,导致结构损坏或使触点压力降低直至产生瞬时断开,即出现抖动;可动的衔铁部分会因过振动而误动作,进而使触点接触不良或断开;周期性的作用力会使结构松动或破坏脱落造成结构失效;振动和冲击作用会改变继电器的机械特性,降低动作可靠性;继电器内残存的松散微粒毛刺脱落物、焊渣、材料碎屑在振动和冲击作用下会落入触点间隙或转动支承处造成严重故障;低气压①低气压下,散热条件变坏,尤其在高温低气压下,对流作用减弱,小尺寸簧片只能靠热传导散热,切换额定负载时,簧片温度可高达300℃以上;灭弧困难,电弧持续时间增加,触点金属蒸发加剧,寿命缩短,导致触点分断容量的降低;②线圈散热困难,温升加快,引起吸合、释放参数的变化;③低气压下,介质强度降低,触点间绝缘下降,在绝缘子底板上可能形成通道;一般来讲,海拔每升高1000米,绝缘水平大约降低10%;辐照严重核幅照下,部分有机材料会变为粉尘;高分子绝缘材料分子结合链被破坏,绝缘性能下降,直至失效;如聚四氟乙稀薄膜材料耐辐照性能就很差;电磁干扰电磁继电器是靠电磁力的作用来动作的,在强的磁场元件、强的杂散场仪器周围使用时,要注意布放位置及离磁干扰源的距离;否则会危及动作可靠性;高频电源还会使继电器被感应加热造成热损坏;相对湿度在高湿,特别是高温、高湿条件下：①金属零件的腐蚀速度显着上升;例如,钢铁零件在含0.1%SO2干燥大气中,腐蚀速度很低,当相对湿度达到70%时,腐蚀速度立即上升100倍以上;普通金属的临界湿度使金属腐蚀速度显着升高的最低相对湿度一般为60~70%此相当于继电器的正常使用环境湿度条件;②敞开式或封闭式继电器在潮湿下,绝缘会明显降低,泄漏急剧增大;另外相对湿度达到80%以上,霉菌、昆虫繁殖很快,对不耐霉的有机材料极易长霉,以致影响产品性能;例如,绝缘漆和层压塑料表面发霉后,使表面电阻下降10%;③在有灰尘的环境中,相对湿度大,灰尘易吸附水分,使一部分可溶性杂质溶于水中,变成电解液,灰尘本身与金属间形成腐蚀微电池,加速金属腐蚀;对非密封继电器,线圈的失效,往往是由于这种“电解腐蚀”引起断线所造成;④高湿下,会加剧继电器触点膜电阻的生成,当水汽含量超过1000PPm时,会引起接触电阻发生不规则变化;对一些应用在高温高湿条件下的非密封继电器,其绝缘零件还要进行特殊的三防防湿、防霉、防菌处理;在其它环境条件下,如盐雾、油雾、噪声场、恒加速度等,继电器的内部结构损坏与其它电器元件类似;例如盐雾或其它有害气体对电器产品零件的腐蚀很严重;用户在选用继电器时,必须对上述情况有所了解;3根据输入量选定继电器的输入参数;①在电磁继电器的输入参数中,与用户密切相关的是线圈的工作电压或电流,而吸合电压或电流则是继电器制造厂约束继电器灵敏度并对其进行判断、考核的参数,它只是一个工作下限参考值;不少用户因不了解继电器动作原理的特殊性,往往把吸合电压或电流错认为是继电器应可靠工作的电压或电流,而把工作电压值取在吸合电压值上,这是十分危险也是不允许的;因为吸合值只是保证继电器可靠动作的最小输入量,而继电器动作后,还需要一个保险量,以提高维持可靠闭合所需的接触压力、抗环境作用所需的电磁吸力;否则,一旦环境温度升高或在机械振动和冲击条件下,或输入回路电流波动和电源电压降低时,仅靠吸合值是不可能保证可靠工作的;所以选择继电器时,首先看继电器技术条件规定的额定工作电压是否与整机线路所能提供的电压相符,绝不能与继电器吸合值相比;②按照继电器工业标准,交流继电器应该在其标称电压的85%下吸合,而直流继电器应该在标称电压的75%下吸合;如果需要的数值与此不同,就应该加以说明;③在极限温度下,用户对线圈激励量的变化往往未给予足够的余量;尤其在较高的温度下,这个问题是很关键的;因为在高温下线圈电阻增加,线圈功率下降;另外,由于线圈内部产生的温升也需要过激励或余量;对于低温下释放,也存在着同样的问题,不过不经常出现;4根据负载情况选择继电器触点的种类与参数与被控电路直接连接的触点是继电器的接触系统;国外和国内长期实践证明,约百分之七十以上的故障发生在触点上;这除了与继电器本身结构与制造因素密切相关之外,未能正确选用和使用也是重要因素之一;且大多数问题是由于用户的实际负载要求与继电器触点额定负载不同而引起的;①根据控制要求确定触点组合形式,如需要的是常开还是常闭触点或转换触点；②根据被控回路多少确定触点的对数和组数；③根据负载性质与容量大小确定触点有关参数,如额定电压、电流与容量,有时还需要考虑对触点接触电阻、抖动时间、分布电容等的要求;关于触点切换的额定值,电磁继电器一般规定它的性质及大小;它的含义是指在规定的动作次数内,在定的电压和频率下,触点所能切换的电流的大小;这一负载值是由继电器结构要素决定的;为了便于考核比较,一般只规定阻性负载;在实际使用中需要切换其它性质的负载;继电器的额定负载是指在规定的动作次数寿命内,在规定动作频率下,触点所能切换的纯阻性负载的大小;显然,负载增大,继电器的寿命将缩短,但不存在一个通用的负载寿命对应关系,不同的继电器具有不同的负载与寿命的关系曲线,即寿命曲线;一般情况下,减小负载电压可使负载电流提高,减小负载电流可使负载电压提高,但不存在一个通用的负载电压电流对应关系;而且,即使负载电压电流中的一个无限制的减小,负载电压电流中的另一个不可能无限制的增大,而是有一个上限值;不同的继电器具有不同的负载电压与负载电流的关系曲线,即负载曲线;这里还要提醒的是,继电器额定值不一定适用于从零到规定值的所有负载;能可靠切换10A负载的触点,并不意味着它能可靠地切换10mA的负载;这是因为在不同范围负载下,触点的失效机理不同;继电器触点交流额定值仅在规定的频率下适用;如果额定值是按400Hz规定的,那么60Hz下的切换能力通常显然是要低的;在切换不同步的单相交流负载时,会存在相位差;所以应选择触点额定电压为负载电压2倍、额定电流为负载电流4倍的产品;其次,适合交流负载的触点不一定适用于几个电源相位之间的负载切换；用于相位转换的继电器一般采用三位式触点必须进行三相交流负载转换试验或符合有关规范,如GJB1042;在某些电路中,说明的负载可能是交流负载典型的灯负载;但其线圈驱动源可能是一个总是在正弦波的同一点上转换的电子电路;由于大多数继电器基本上是在一定的电压下动作时间恒定的器件,因此,继电器触点实际切换的负载基本上是直流负载;这种情况可能会使触点寿命明显缩短;5按工作状态选择继电器继电器的工作状态主要是指输入信号对线圈的作用状态;继电器线圈的设计是对应于不同的输入信号状态的,有长期连续作用的信号,有短期重复工作脉冲信号;连续工作是指线圈能连续地承受工作信号的长期作用;对脉冲信号还要考虑脉冲频率、通断比等;因此,要根据信号特点选用适合于不同工作状态的继电器,一般不允许随便使用,特别要注意不能将短期工作状态的继电器使用在连续工作状态,高温工作条件下尤其要注意;在实际切换功率负载或大功率负载时,尤其要考虑不宜切换速率过高;一般应少于10~20次/min;最大循环速率为：0.1次/最大吸合时间+最大释放时间s;6按安装工作位置、安装方式及尺寸,重量的选择继电器工作位置与其结构特点有关,大多数继电器可在任意位置下工作,但也有部分继电器工作位置有具体的规定;例如普通水银继电器,就规定要直立安装,其偏斜极限不得超过30℃,否则,由于水银的连接中断将不起继电器作用;继电器除需满足在各种稳态的线路和环境条件下工作的要求外,还必须考虑到各种动态特性,即吸合时间、释放时间,由于电流的波动因素造成的抖动,以及触点碰撞造成的回跳等;上面我们讲了怎样选用已批量稳定生产的继电器;如果在已生产的继电器中没有适合整机要求的品种、规格,那就要向继电器制造厂提出设计任务书,进行新品设计;电磁继电器的设计任务书一般包括：①控制电路参数：控制电源类型是交流还是直流、工作状态线圈是处于长期、短期或是脉冲工作状态、吸合值、额定值、释放值等;②被控制电路参数：负载类型是直流还是交流：是阻性、感性或是其它、负载大小闭路电流、开路电压或开断功率的大小及变化范围、触点组数及形式;③使用环境条件：极限温度、相对湿度、气压、振动条件、冲击条件、离心条件,使用环境气氛指一些特殊条件等;④寿命要求：一般应该说明使用寿命和贮存寿命要求,使用寿命又分正常条件下和极限或特殊情况下;⑤外形尺寸、重量及安装尺寸要求;对有失效率指标要求的继电器,除提出失效率指标置信度外,还要提出筛选项目及筛选要求,寿命试验的监测水平,监测延时,失效判据等;必要时还必须对继电器生产厂提出可靠性质量保证方面的要求及一些特殊试验方法的规定等;6试制周期、费用、首次提供样品数量等;4影响电磁继电器可靠性的使用因素1如果将有防尘罩的继电器用于温度有变化昼夜的和高湿的环境,则可能出现冷凝现象,从而导致绝缘电阻下降甚至短路;这就需要在罩壳上开孔以供继电器换气,或采用密封继电器;2在清洗印制板上的继电器时,有些清洗剂对铜有很强的腐蚀性,而其它一些清洗剂会与线圈包带上的粘剂结起化学反应;3舌簧继电器使用在强的外磁场附近,应有足够的磁屏蔽,以保证其正常工作;4负载接法①触点失效机理分析表明,在中功率负载下,触点材料从阴极转移到阳极;触点电弧测试得出,在相同负载下,动触点接阴极如图1a所示,其燃弧时间要比动触点接阳极图1b所示短一半以上,如JZX-10M、JZC-1M按图6-1a接法,一般燃弧为50μs左右,而按图1b接法,燃弧时间大于100μs;由于燃弧时间短,材料转移量就小,其寿命就长,且可靠,所以使用时应按图1a接法；而鉴定试验时则要按图1b接法,即加严要求;②切不可在连接电源到双掷触点时将额定负载接到如图2所示的触点上;这样使用时,许多继电器都不能正常切换负载;5线圈接法通常继电器的线圈是不标正负极的,两端可以随便连接;但在线圈去激励时,由于电感的作用,线圈内会产生反电动势,其峰值可高出额定电压的5倍以上,尽管其作用时间很短,但会造成线圈漆层击穿或电路中的开关器件击穿;如按图3的方法在线圈两端接上保护二极管当然用户也可以要求生产厂家按图2的要求生产继电器,此时线圈两端的正负极性就固定下来,不能反接;对非密封继电器来讲,线圈在高湿非激励状态下,产生电解腐蚀的危险必须给予注意;为了减少线圈腐蚀的危险,使用正极接地的电源,而且当继电器闲置不用时,尽可能将正极断开,让线圈保持负电位;对于商业和工业用继电器,保险商实验室规定若电压超过50V,则不允许将地线切断;6应将机电开关器件装在电源正极与继电器线圈之间,以求在断开状态下,安全地隔离继电器电路,以免电击危险;在选用固体电子开关器件控制继电器线路时,应选择漏电流足够小的器件,使继电器能在断电时可靠释放;用于控制继电器的任何开关器件,必须承受线圈电路开路时引起的瞬时电压峰值与线圈电路最小电压值之和,开关不发生损坏;7由于连接导线中的电压降,继电器的吸合可能不得不低于电源电压;当使用连接导线较长的门铃型布线时,尤其是这样;8如果将继电器激励了一段时间后释放,然后在短时间内再次激励,那么由于线圈本身的温升,吸合电压将会变大;9当继电器或混合继电器与灵敏逻辑电路一道工作或靠近时,继电器这些装置既不应发射也不应传导能损坏灵敏逻辑电路或使其误触发的足够大的射频瞬态电压;10继电器的安装耐振是继电器的一个重要指标,除继电器本身提高耐振能力外,安装方法对继电器耐振能力的影响也是很大的;11运输保管的影响如用户由总库向各使用单位发货运输时,任意装盒、装箱会因碰撞造成产品机械参数变化,特别是非密封继电器;继电器的存放环境应符合产品技术条件标准要求,特别要注意不能在高湿和有害气氛中存放;12继电器动作过程中的特性对使用可靠性的影响①触点回跳时间任何电磁继电器都存在机械回跳时间,只不过因其结构、动作原理不同而时间长短不同而已;长的可达几ms甚至10ms,短的仅100微秒左右;在特殊电路中,如电码电路、脉冲电路中,可能因回跳产生短暂闭合及断开引起失误,如产生漏字错码或误动作,这是普通继电器在电路中致命的弱点之一;在使用中适当选择工作电压、动作频率等可以降低回跳;回跳在电路中还会形成干扰脉冲影响其它电路;②动作不同时性多触点的电磁继电器动作不可能做到触点同时接通或断开;这就是动作的不同时性,一般相差0.1~0.2ms左右;在缓慢型输入信号作用下,这个时间差会明显增大;③桥接当采用水银舌簧继电器时,要注意一般都有0.5ms左右的桥接时间,即存在两个电路同时接通现象;④交流声,几乎所有的交流继电器都会出现某种噪声或交流声;用户如有特定使用场合,与继电器厂商定交流声允许强度;在舌簧继电器中,噪声系指紧跟着闭合后几ms时间内出现在开关引线之间的电压;它的产生是因为簧片在磁场里运动和由磁致伸缩效应在它们中间产生了电压;如果舌簧切换的信号是用在紧跟着闭合后几ms之内,噪声影响较大;5继电器线圈的瞬态抑制当继电器线圈断电时,其储存的感应电能可能在直流电源线上产生高达1500V的浪涌电压,随着固体器件使用量的不断增加,必须对继电器线圈进行抑制,将其电压峰值限制在一定的范围;常见的线圈瞬态抑制方法有：在线圈上并联一个电阻器或阻容电路、或并联一个二极管;线圈瞬态抑制电路会使继电器释放时间延长,使触点转换速度变慢;6继电器触点的保护1当触点断开感性负载电路时,负载中储存的能量必须通过触点燃弧来消耗为了消除和减轻电弧在断开感性负载时的危害,延长触点的使用寿命,消除或减轻继电器对相关灵敏电路的电磁干扰、损害,通常采用电弧抑制保护措施;常见的触点保护电路有：在感性负载上并联一个电阻或阻容电路、或并联一个二极管;2应尽量避免继电器输出端和输入端共线或连通,因为线圈去激励时,线圈上的反电势会加在触点上,使触点的断开电压增大,同时也会干扰其它电路;。

继电器的选型和应用(一)
继电器是一种常用的电子器件，广泛应用于许多电路中。

选用合适的
继电器对电路的稳定性和可靠性有很大影响。

下面将介绍继电器的选
型和应用。

一、继电器的选型
1.电流大小：继电器的最大电流应比负载的额定电流大，通常选择标
称电流的1.2-1.5倍。

2.电压等级：继电器的额定电压应大于电路系统的峰值电压。

同时，
也要考虑电路中存在的干扰电压和过电压等问题。

3.触点形式：继电器的触点形式有常开、常闭和交流触点等，根据需
要选择不同的触点形式。

4.接口类型：继电器的接口形式分为直插式、插座式和PCB焊接式等，需要根据电路的连接方式来选择合适的接口类型。

5.可靠性：在选择继电器时，需要考虑到其寿命、接触抗擦性能、温
度范围和抗震动能力等，以保证继电器的长期稳定运行。

二、继电器的应用
1.电力系统中，用于继电保护和线路控制等。

2.电子设备中，用于控制和开关电路中的信号。

3.自动化控制系统中，用来控制和开关电机、电磁阀等负载。

4.家电中，用于控制电器的开关和计时等功能。

5.安防系统中，用于控制门禁、闸机等设备。

需要注意的是，继电器在使用时应注意其工作环境温度和湿度的影响，防止过电压和过流的损坏以及触点的氧化和烧结等问题。

合理选用继
电器并正确使用，可以提高电路系统的可靠性和稳定性。

总之，继电器的选型和应用需要综合考虑电路的实际情况，选择合适的规格和型号，以确保电路的稳定性和可靠性。

继电器选型原则
继电器选型原则主要包括以下几点：
1.负载电流和电压：根据被控负载的电流和电压要求，选择能
够承受该负载特性的继电器。

继电器的额定电流和电压应大于或等于被控负载的相应值。

2.工作方式：根据被控负载的工作特性和要求，选择适合的继
电器工作方式，如常开、常闭或换相继电器。

3.响应时间：根据实际应用需求，选择继电器的响应时间，使
其能够及时响应并切断或通断电路。

4.继电器类型：根据被控负载的特性，选择合适的继电器类型，如电磁继电器、固态继电器、电子继电器等。

5.继电器寿命：考虑继电器的使用寿命，选择具有较长使用寿
命的继电器，以确保系统的可靠性和稳定性。

6.环境要求：考虑继电器工作环境的温度、湿度、震动等因素，选择能够适应该环境的继电器。

7.尺寸和安装方式：根据应用场景和空间要求，选择尺寸适宜
且符合接线要求的继电器，并选择适合的安装方式，如插座式、焊接式或固定式等。

8.价格和供应周期：综合考虑继电器的价格和供应周期，选择
性价比较高的继电器产品。

综合以上原则进行继电器选型，能够满足被控负载的要求，并确保系统的可靠性和稳定性。

继电器选型及注意事项1. 继电器的基本概念继电器是一种电控制设备，通过电磁吸合和断开触点来实现电路的开关。

它可以放大信号、隔离高低压、进行多路切换等功能，被广泛应用于自动控制系统中。

2. 继电器的选型要点在选择继电器时，需要考虑以下几个要点：2.1 电流和电压要求根据所控制的负载电流和电压需求，选择适当的继电器型号。

通常继电器会有两个额定值：触点额定负载和线圈额定电流。

2.2 开关容量开关容量是指继电器能够承受的最大负载能力。

根据实际负载需求，选择具有足够开关容量的继电器。

2.3 动作时间和释放时间动作时间是指继电器从加入激励信号到触点完全吸合所需要的时间；释放时间是指继电器从断开激励信号到触点完全断开所需要的时间。

根据实际应用需求，选择具有合适动作时间和释放时间的继电器。

2.4 绝缘强度继电器的绝缘强度是指在额定工作电压下，触点和线圈之间以及触点之间的绝缘能力。

根据实际工作环境和安全要求，选择具有足够绝缘强度的继电器。

2.5 寿命和可靠性寿命是指继电器在额定负载下能够正常工作的时间。

可靠性是指继电器在长期使用中不会出现故障的能力。

根据实际需求，选择具有较长寿命和高可靠性的继电器。

3. 继电器选型注意事项在进行继电器选型时，还需要注意以下几个方面：3.1 环境适应性根据实际工作环境，选择具有良好环境适应性的继电器。

在高温或潮湿环境下工作的场合，选择具有防尘、防水等特性的继电器。

3.2 安装方式根据实际安装要求，选择合适的安装方式。

常见的安装方式包括插座式、焊接式、导轨式等。

确保选用的继电器与所需安装方式相匹配。

3.3 接线方式根据实际接线需求，选择合适的接线方式。

常见的接线方式包括插座式、螺钉式、端子式等。

确保选用的继电器与所需接线方式相匹配。

3.4 抗干扰能力在一些特殊环境中，如强电磁干扰、电压波动较大等情况下，需要选择具有较强抗干扰能力的继电器，以保证系统的稳定性和可靠性。

3.5 成本考虑在选型过程中，除了满足技术要求外，还需要考虑成本因素。

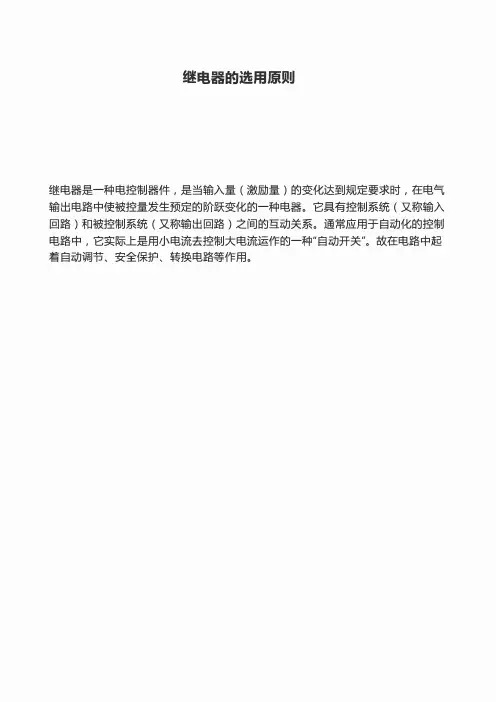

继电器的选用原则
继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的—种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的—种“自动开关”。

故在电路中起着自动调节、 安全保护、 转换电路等作用。

封装方式结构简问特征自动自动I 防尘防液体I 防有寺焊接消洗性能性能气体书
七1
匕
亡H }敞开型防尘型无保护外壳I X 有防尘的外壳，外壳与底座装配在一起，其交界距PC B 板I X 很近X X X x x l 公x
防焊剂型引出端被注塑在底座中，成底座与引出端间有点胶封闭，外壳与底座的装配交界距P CB 板较远。

在不超过预定部位时，焊剂不会进入继电器内部。

J x l 公X
塑封型底座、引出端和外壳间有点胶封闭，在远离PC B 板的地方有透气孔.I ../ 在不超过预定部位时，焊剂不会进人继电器内部底座旨出端和外壳间有点胶封闭，，继电器内部被封闭在外I .J 壳和底板内口可进行水洗。

X /:J,_ 6. x
， J ，寸J
——新。

继电器选择原则范文继电器是一种电气控制设备，具有开关功能。

它在自动化系统、电气设备和仪器仪表以及电力保护系统中起着重要的作用。

继电器的选择非常重要，正确的选择可以保证系统的正常运行和安全性能。

下面是继电器选择的一些原则。

1.电流和电压额定值：继电器的额定电流和电压必须与控制电路和被控电路的电流和电压匹配。

一般来说，继电器的额定电流应大于被控电路的电流，额定电压应大于被控电路的电压。

否则，继电器可能无法正常工作，甚至会发生故障。

2.工作条件：继电器的工作条件取决于环境温度、湿度、海拔高度等因素。

在选择继电器时，需要考虑这些因素对继电器性能的影响。

例如，高温环境下，继电器可能会过热并损坏。

3.继电器类型：继电器有很多类型，包括电磁继电器、热继电器、时间继电器等。

选择继电器时，需要根据具体的应用场景和要求来确定继电器的类型。

例如，电磁继电器常用于大电流控制，而时间继电器适用于时间控制。

4.继电器的连接方式：继电器可以采用不同的连接方式，如插座式、焊接式、印刷电路板式等。

选择合适的继电器连接方式可以方便安装和维护。

5.继电器的寿命和可靠性：继电器的寿命和可靠性对于系统的稳定性和可靠性非常重要。

通常，继电器的寿命越长，可靠性越高，但价格也常常更高。

因此，在选择继电器时需要综合考虑成本和性能。

6.抗干扰能力：继电器在工作时会遇到各种电磁干扰，如电压波动、电磁辐射等。

选择具有较好抗干扰能力的继电器可以减少故障和误操作的可能性。

7.安全性能：继电器在工作时可能产生高温、电弧等危险，特别是在大电流、高电压下。

选择具有良好安全性能的继电器可以保障操作人员和设备的安全。

继电器的选择需要综合考虑以上原则，并根据具体的应用场景进行。

同时，还需要关注产品的质量和可靠性，选择有信誉的供应商和品牌，确保所选继电器的性能符合要求，并能满足系统的需求。

继电器的选用1.先了解必要的条件:控制电路的电源电压，能提供的最大电流；被控制电路中的电压和电流；被控电路需要几组、什么形式的触点。

选用继电器时，一般控制电路的电源电压可作为选用的依据。

控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。

2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。

若手头已有继电器，可依据资料核对是否可以利用，最后考虑尺寸是否合适。

3.注意器具的容积。

若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。

对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。

继电器的使用注意事项1、额定工作电压：是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流：是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流：是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

这时的电流远远小于吸合电流。

5、触点切换电压和电流：是指继电器允许加载的电压和电流。

它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。

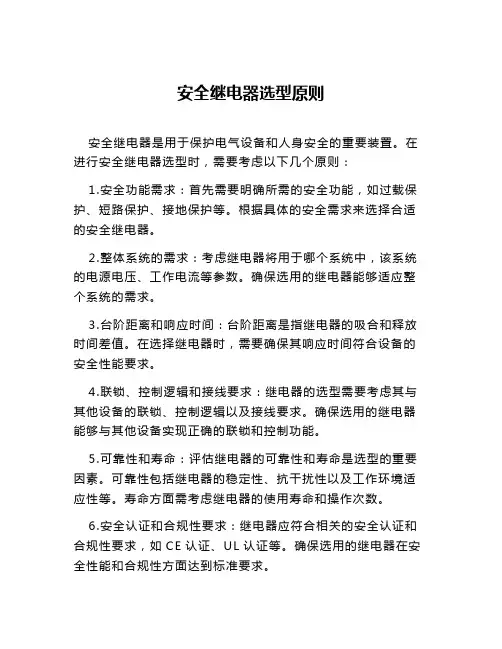

安全继电器选型原则
安全继电器是用于保护电气设备和人身安全的重要装置。

在进行安全继电器选型时，需要考虑以下几个原则：
1.安全功能需求：首先需要明确所需的安全功能，如过载保护、短路保护、接地保护等。

根据具体的安全需求来选择合适的安全继电器。

2.整体系统的需求：考虑继电器将用于哪个系统中，该系统的电源电压、工作电流等参数。

确保选用的继电器能够适应整个系统的需求。

3.台阶距离和响应时间：台阶距离是指继电器的吸合和释放时间差值。

在选择继电器时，需要确保其响应时间符合设备的安全性能要求。

4.联锁、控制逻辑和接线要求：继电器的选型需要考虑其与其他设备的联锁、控制逻辑以及接线要求。

确保选用的继电器能够与其他设备实现正确的联锁和控制功能。

5.可靠性和寿命：评估继电器的可靠性和寿命是选型的重要因素。

可靠性包括继电器的稳定性、抗干扰性以及工作环境适应性等。

寿命方面需考虑继电器的使用寿命和操作次数。

6.安全认证和合规性要求：继电器应符合相关的安全认证和合规性要求，如CE认证、UL认证等。

确保选用的继电器在安全性能和合规性方面达到标准要求。

综上所述，安全继电器的选型应根据安全功能需求、系统需求、台阶距离和响应时间、联锁和控制逻辑、可靠性和寿命以及安全认证和合规性要求等因素进行综合考虑，选择合适的安全继电器来保护电气设备和人身安全。

电力设备的继电器选型与调试方法继电器是电力系统中一种常见的电气设备，用于完成电气信号的转换、放大、分配和保护等功能。

继电器的选型和调试方法对电力设备的正常运行和系统的安全性至关重要。

本文将介绍电力设备继电器选型与调试方法。

一、继电器选型继电器的选型应综合考虑以下几个方面：1. 继电器的电流和电压等级：根据所需的电流和电压等级选择合适的继电器。

继电器的额定电流和电压要大于待测设备的工作电流和电压，以确保继电器能够正常工作。

2. 继电器的类型：根据具体的应用要求选择合适的继电器类型，例如电磁继电器、固态继电器、时间继电器等。

不同类型的继电器具有不同的特点和应用范围，需根据具体情况进行选择。

3. 继电器的触点容量：触点容量是指继电器能够承受的最大负荷电流或电压。

在选型时需要考虑所需的负荷容量，确保继电器能够正常工作并满足负荷要求。

4. 继电器的响应时间：响应时间是指继电器动作所需的时间。

对于某些需要快速响应的应用，需要选择响应时间较短的继电器，以确保正常的信号转换和保护功能。

二、继电器调试方法继电器的调试是确保其正常工作的重要环节，包括以下几个方面：1. 连接检查：在调试继电器之前，要仔细检查继电器和待测设备之间的连接，确保连接正确可靠。

特别注意继电器的线路接线和接地是否符合要求。

2. 参数设置：根据继电器的使用要求，设置合适的工作参数。

包括触发电流、动作时间、释放时间等，确保继电器按照预期工作。

3. 保护功能测试：继电器通常具有过流保护、过压保护等功能。

在调试时，应模拟各种故障条件，测试继电器的保护功能，确保在异常情况下能够及时切断电路。

4. 动作测试：通过输入不同的信号，测试继电器的动作和释放过程。

观察继电器是否能够准确地响应和动作，并检查继电器是否存在卡死或其他故障。

5. 故障排除：如果在调试过程中发现继电器有异常情况，需要进行故障排除。

可以检查继电器的线路连接、参数设置等，也可以更换继电器进行重新调试。

继电器选择中的注意事项继电器是一种常用的电气开关装置，主要用于控制电流大、电压高的电气设备。

继电器的选择十分重要，不仅关系到设备的稳定运行，还关系到电气安全。

以下是继电器选择中需要注意的几个方面：1.电气参数：继电器的电流和电压参数是选择继电器时最基本的要求。

首先要确定所需控制的设备的电流和电压参数，然后根据这些参数选择合适的继电器。

一般来说，继电器的额定电流应大于被控制设备的工作电流，额定电压应大于设备的工作电压。

2.接点类型：继电器的接点类型分为常开和常闭两种。

常开接点是在继电器处于正常工作状态下，接点断开；常闭接点是在继电器处于正常工作状态下，接点闭合。

根据具体的控制要求选择合适的接点类型。

3.工作温度范围：继电器的工作温度范围也是需要注意的一项参数。

继电器在工作时会有一定的发热量，如果继电器的工作温度超过其额定温度范围，会导致继电器失效或者损坏。

因此，应根据实际情况选择适当的继电器工作温度范围。

4.耐久性：继电器的耐久性是指继电器的寿命，即能够进行多少次的开关操作而不失效。

一般来说，继电器的耐久性与其机械结构和质量有关。

耐久性的选择应根据被控制设备的使用频率和要求确定，一般来说，使用频率较高的场合应选择耐久性较好的继电器。

5.尺寸和安装方式：继电器的尺寸和安装方式也是需要考虑的因素。

尺寸方面，继电器的体积应根据安装空间的大小选择，确保继电器能够顺利安装。

安装方式方面，继电器有插拔式、焊接式等不同的安装方式，应根据实际需要选择合适的安装方式。

6.扩展功能：一些继电器还具有一些扩展功能，如过压保护、过流保护、短路保护等。

根据实际控制需求选择是否需要这些扩展功能的继电器。

7.供电方式：继电器的供电方式一般有直流供电和交流供电两种。

根据控制回路的电源类型选择合适的继电器供电方式。

8.品牌和质量：继电器的品牌和质量也是需要关注的因素。

选择知名品牌的继电器可以提高产品的可靠性和稳定性。

另外，注意继电器是否通过相关认证，如CE认证、UL认证等。

如何选择合适的继电器来控制电路继电器是一种电器元件，用于控制电路的开关，广泛应用于各种电气设备中。

选择合适的继电器对于电路的正常运行至关重要。

本文将介绍如何选择合适的继电器来控制电路。

一、了解电路要求在选择继电器之前，首先需要了解电路的要求。

包括电路的额定电压、额定电流以及需要控制的负载类型。

例如，若需控制交流电源下的负载，应选择交流继电器。

而如果需要控制直流负载，则应选择直流继电器。

同时还需了解电路的工作环境温度、震动情况等特殊要求。

二、确定额定电压和额定电流根据电路要求，确定继电器的额定电压和额定电流。

额定电压是指继电器在正常工作的电压范围，一般有12V、24V等多种选择。

额定电流是指继电器所能承受的最大电流，也需要根据实际负载来确定。

三、选择继电器类型根据电路要求和应用场景，选择合适的继电器类型。

常见的继电器类型有电磁继电器、固态继电器、时间继电器等。

电磁继电器适用于大功率、高电流的应用，而固态继电器则适用于快速开关和长寿命要求的场合。

四、考虑继电器的寿命和可靠性继电器的寿命和可靠性是选择的重要考虑因素。

寿命是指继电器能够承受的开关次数，而可靠性则是指继电器在长时间运行中能否稳定可靠地工作。

一般来说，继电器寿命有机械寿命和电寿命两个指标，应根据实际需求选择。

五、考虑继电器的尺寸和安装方式继电器的尺寸和安装方式也需要考虑。

根据实际场景选择合适的尺寸，以确保继电器能够安装在相应的设备中。

同时还需了解继电器的安装方式，包括插座式继电器、焊接式继电器等，以方便安装和维护。

六、了解继电器的特殊功能有些继电器具有特殊功能，如过载保护、相序保护等。

在选择继电器时，可以考虑是否需要这些特殊功能，以提高电路的安全性和稳定性。

七、选择知名品牌和供应商在选择继电器时，建议选择知名品牌和有信誉的供应商。

优质的品牌和供应商能够保证产品的质量和售后服务，使继电器能够长时间稳定运行。

总结：选择合适的继电器来控制电路是确保电路正常运行的关键。

高压直流继电器选型原则
高压直流继电器是高压直流电路中必不可少的元件，其选型对电路的可靠性和性能至关重要。

在选型时，需要考虑以下几个原则：
1. 电流和电压的匹配：继电器的额定电流和电压要与电路要求相匹配，否则会引起电路故障或继电器的烧坏。

2. 联接方式的匹配：继电器的联接方式应与电路的要求相匹配，常见的联接方式有开关量输出、模拟量输出、触点输出等。

3. 响应时间的要求：继电器的响应时间对于一些需要快速响应的电路来说非常重要，选型时需要根据电路的要求选择响应时间合适的继电器。

4. 继电器的寿命和可靠性：继电器的寿命和可靠性也是选型时需要考虑的重要因素，应选择品质可靠、寿命长的继电器。

5. 环境适应性：继电器的工作环境也是需要考虑的因素，包括温度、湿度、振动等环境因素，应选择适应环境的继电器。

综上所述，选型高压直流继电器时需要考虑多个因素，以确保继电器与电路要求相匹配，并能够保证电路的稳定性和可靠性。

- 1 -。

继电器选型及注意事项一、继电器的基本原理继电器是一种能够在低电流控制高电流的电气控制设备。

其主要由触点、电磁铁和外壳三部分组成。

当外部电流通过电磁铁时，电磁铁会产生磁场，吸引或释放触点，从而控制电路的开闭。

继电器适用于电压和电流较大的电路控制，具有分离高低电压电路、放大信号、稳定控制等优点。

二、继电器的选型选择合适的继电器对于电路的正常运行至关重要。

继电器的选型主要从以下几个方面考虑：1. 工作电压继电器的工作电压应与电路的工作电压保持一致，否则无法正常工作。

通常继电器的工作电压有6V、12V、24V、110V、220V等。

在选型时要根据实际需求进行选择。

2. 工作电流继电器的工作电流是指在正常工作状态下通过继电器的电流。

选型时应根据所控制电路的负载电流选择继电器的额定电流，确保继电器能够正常工作。

3. 触点类型继电器的触点有常开触点、常闭触点和换向触点等。

常开触点在继电器没有工作时处于闭合状态，当继电器工作时触点打开；常闭触点在继电器没有工作时处于断开状态，当继电器工作时触点闭合。

根据实际需求选择合适的触点类型。

4. 继电器类型根据继电器的不同控制方式，可将其分为电磁继电器、固态继电器和时间继电器等。

电磁继电器适用于开关频率低、控制电流较大的场合；固态继电器适用于控制精度要求高、开关速度要求快的场合；时间继电器适用于需要延时或定时开关的场合。

根据具体需求选择不同类型的继电器。

可靠性是继电器的重要指标之一。

可通过查阅产品规格书或使用经验评估继电器的可靠性，包括机械寿命、电气寿命等。

6. 安装尺寸与配线方式继电器的安装尺寸和配线方式也是选型时需要考虑的因素。

根据实际场景选择合适的安装尺寸和配线方式，确保继电器能够方便安装和使用。

三、继电器的注意事项在选择和使用继电器时，还需要注意以下几点：1. 继电器的负载能力继电器的负载能力是指能够承受的最大负载电流和电压。

使用时应确保所控制的负载电流和电压不超过继电器的额定负载能力，避免损坏继电器或引起安全事故。

继电器选择原则选择继电器时，应主要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

下面介绍几种常用继电器的选择原则。

1．电磁式继电器的选择(1)电流继电器根据负载所要求的保护作用，电流继电器分为过电流继电器和欠电流继电器两种类型。

过电流继电器选择的t要参数是额定电流和动作电流，其额定电流应大于或等于被保护电动机的额定电流，动作电流应根据电动机工作情况按其起动电流的1.1～1.3倍整定。

一般绕线转子异步电动机的起动电流按2.5倍额定电流考虑，笼型异步电动机的起动电流按5-7倍额定电流考虑。

选择过电流继电器的动作电流时，应留有一定的调节余地。

欠电流继电器一般用于直流电动机及电破吸盘的弱磁保护。

选择的主要参数是额定电流和释放电流，其额定电流应大于或等于额定励磁电流，释放电流整定值应低于励磁电路正常工作范围内可能出现的最小励磁电流，可取最小励碰电流的0.85倍。

选择欠电流继电器的释放电流时，应留有一定的调节余地。

(2)电压继电器根据在控制电路中的作用，电压继电器分为过电压继电器和欠电压（零电压）继电器两种类型。

过电压继电器选择的主要参散是额定电压和动作电压，其动作电压可按系统额定电压的1.1—1.5倍整定。

欠电压继电器常用般电磁式继电器或小型接触器充任，其选用只要满足一般要求即可，对释放电压值无特殊要求。

2．热继电器的选择热继电器主要用于电动机的过载保护，通常选用时按电动机的型式、工作环境、起动情况及负载性质等几方面综合加以考虑。

(1)热继电器结构型式当电动机绕组为丫联结时，可选用两相结构的热继电器，如果电网电压严重不平衡、工作环境恶劣，可选用三相结构的热继电器；当电动机绕组为△联结时，则应选用带断相保护装置的三相结构热继电器。

(2)热继电器额定电流对于长期正常运行的电动机，热继电器热元件额定电流取为电动机额定电流的0.95—1.o5倍；对于过载能力较差的电动机，热继电器热元件额定电流取为电动机额定电流的0.6～0.8倍。
