桥梁脚手架专项施工方案一、施工概述桥梁脚手架是在桥梁建设过程中，为了方便施工人员进行工作而搭设的临时性支撑设施。
本文档旨在制定桥梁脚手架的专项施工方案，以确保施工工作的安全、高效进行。
二、施工要求桥梁脚手架的施工应符合以下要求：1.安全要求：施工过程中必须确保施工人员、设备和材料的安全，采取必要的安全防护措施；2.施工质量要求：脚手架搭设要牢固稳定，能够承载施工过程中的各种荷载；3.施工进度要求：按照工程进度要求，合理安排脚手架搭设和拆除的时间，避免影响工程进展；4.施工环境要求：脚手架施工应符合环保要求，做好施工现场的卫生管理；5.施工协作要求：各施工单位要加强沟通与协作，保证施工任务的顺利进行。
三、施工流程及工序桥梁脚手架的施工流程主要包括脚手架搭设和拆除两个阶段。
具体的施工工序如下：脚手架搭设1.施工准备：–了解工程设计和施工要求；–准备所需材料、设备和工具。
2.地基处理：–清理地基上的杂物和泥土；–检查地基情况，确保地基坚实平整。
3.安装基础支撑：–根据设计要求，在地基上安装脚手架的基础支撑。
4.立柱搭设：–根据设计要求和桥梁结构形式，按指定位置搭设立柱。
5.横梁搭设：–根据设计要求和桥梁结构形式，将横梁与立柱连接。
6.横向和纵向斜撑安装：–根据设计要求，安装横向和纵向斜撑，增强脚手架的稳定性。
7.横梁加强支撑：–根据设计要求，对横梁进行加强支撑，确保承载能力。
8.安全设施安装：–安装扶手、安全网等安全设施，保障施工人员的安全。
脚手架拆除1.施工准备：–准备所需工具，如钢丝锯、电动工具等。
2.安全检查：–检查脚手架是否符合安全要求，排除安全隐患。
3.拆除横梁：–从顶部先拆除横梁，并逐级向下拆除。
4.拆除立柱：–从地面开始逐级拆除立柱。
5.清理现场：–将拆除下来的材料进行整理、清理，保持施工现场的整洁。
四、施工安全措施在桥梁脚手架施工过程中，应采取以下安全措施以保障施工人员的安全：1.严格执行施工现场管理制度，保证施工人员戴安全帽、穿防滑鞋等个人防护装备；2.指定专人负责脚手架的搭建和拆除工作，并配备专业操作人员；3.在搭建过程中，设置安全标识，如禁止入内、注意高空作业等，以提醒施工人员注意安全；4.施工现场应设置警示标识和警戒线，限制非施工人员的进入；5.对施工人员进行安全教育和培训，增强他们的安全意识和操作技能；6.定期检查脚手架的安全状况，并及时进行维修和加固。
桥梁工程钢管脚手架施工方案在桥梁工程中，脚手架是一个至关重要的施工工具，它不仅可以为施工人员提供安全的工作环境，还可以提高工作效率。
钢管脚手架因其结构稳固、承重能力强、安全性高等优点，在桥梁工程中得到广泛应用。
本文将详细介绍桥梁工程中钢管脚手架的施工方案。
一、脚手架搭设前的准备工作1.确定脚手架搭设区域的地基情况和承重能力。
2.制定详细的脚手架搭设方案，并根据实际情况进行调整。
3.购买优质的钢管和连接件，并进行质量检验。
4.确保搭设脚手架的人员具备相关的操作技能和安全意识。
5.确保施工现场的安全通道畅通。
二、脚手架搭设过程1.按照制定的搭设方案，先搭设立柱和横梁，确保其水平和垂直度。
2.安装好横向和纵向的斜撑，使脚手架结构更加稳固。
3.钢管连接件要紧固可靠，不能出现松动和倾斜现象。
4.对搭设好的脚手架进行全面检查，确保搭设质量达到要求。
三、脚手架使用及拆除1.使用过程中，要严格按照规定的承载标准来安排工作人员和材料，严禁超载。
2.定期对脚手架进行检查和维护，发现问题及时处理并报告。
3.在工程结束后，按照规范的步骤对脚手架进行拆除，确保施工现场的安全。
四、脚手架管理和维护1.指定专人负责脚手架的管理工作，包括检查、维护和记录。
2.建立脚手架使用登记表，记录脚手架的使用情况和每次检查维护的情况。
3.对脚手架使用人员进行培训，提高其对脚手架安全操作的意识。
五、总结桥梁工程中的钢管脚手架施工方案，是确保施工安全和提高工作效率的关键。
只有严格按照规范进行施工，并对脚手架进行有效的管理和维护，才能确保施工顺利进行并达到预期的效果。
以上便是关于桥梁工程钢管脚手架施工方案的介绍，希望对您有所帮助。
桥脚手架专项施工方案一、工程概述桥脚手架是在桥墩上进行施工和维修工作时所使用的一种支撑结构。
本项目是为了确保桥梁工程施工质量和安全，特制定了桥脚手架专项施工方案。
该方案旨在明确施工流程、安全措施和质量要求，以保障施工现场的安全和施工进度的合理推进。
二、施工流程2.1 施工准备在施工前，需进行充分准备工作，包括：- 采购和配备必要的施工设备和工具；- 制定详细的施工计划和施工组织方案； - 对施工现场进行勘察和清理，确保施工场地平整。
2.2 桥脚手架的搭设按照设计要求，搭设桥脚手架。
具体操作包括： 1. 根据设计图纸和施工要求，合理选择桥脚手架类型和规格； 2. 搭设桥脚手架时，应确保结构稳定、垂直度良好，同时考虑施工工作的方便性； 3. 在搭设过程中，要进行必要的检查和调整，确保支撑结构稳定可靠。
2.3 施工作业完成桥脚手架的搭设后，进行相应的施工作业，包括：- 桥梁钢筋混凝土施工；- 钢梁安装和连接； - 桥面铺装等。
2.4 安全监测和保护在施工过程中，需进行安全监测和保护工作，主要包括： 1. 定期对桥脚手架进行安全检查，补充和调整支撑结构； 2. 设置警示标志，限制非施工人员进入施工区域； 3. 为施工人员配备必要的安全装备和防护用具。
2.5 完工验收施工完成后进行验收工作，包括： - 检查桥梁结构的稳定性和安全性； - 对施工质量进行抽查和测量； - 编制施工记录和竣工报告。
三、安全措施3.1 现场安全•设立施工现场安全警示标志，限制非施工人员进入施工区域；•严格控制施工区域的通行，确保行人和车辆的安全；•搭设桥脚手架时，按照要求设置标志和警示灯。
3.2 高空作业安全•高空作业人员必须配备安全带，并正确佩戴和使用；•对高空作业区域进行封闭，防止物体坠落；•在必要的位置设置安全网，防止人员和物体的坠落。
3.3 火灾防控•确保施工现场有足够的灭火器材，并经常进行检查和保养；•禁止在施工现场吸烟和使用明火，并对易燃物品进行妥善存放。

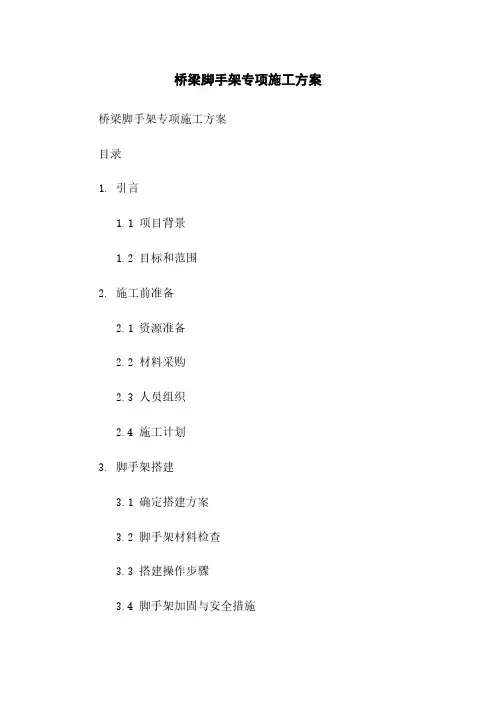

桥梁脚手架专项施工方案桥梁脚手架专项施工方案目录1. 引言1.1 项目背景1.2 目标和范围2. 施工前准备2.1 资源准备2.2 材料采购2.3 人员组织2.4 施工计划3. 脚手架搭建3.1 确定搭建方案3.2 脚手架材料检查3.3 搭建操作步骤3.4 脚手架加固与安全措施4. 脚手架维护和检查 4.1 维护要求4.2 定期检查4.3 维修与更换5. 施工期间的安全防护 5.1 安全教育和培训 5.2 安全设施设置5.3 安全操作规程6. 施工须知6.1 施工步骤6.2 施工注意事项7. 施工质量控制7.1 施工检查标准7.2 质量控制措施8. 施工后总结和清理 8.1 施工总结8.2 清理工作9. 附件9.1 附件1：脚手架搭建图纸9.2 附件2：脚手架材料清单9.3 附件3：施工安全操作手册10. 法律名词及注释10.1 建造安全法：指规定了建造安全管理的基本原则和主要制度的法律。
10.2 脚手架安全使用规范：指规定了脚手架使用的安全规范和要求的法律。
10.3 施工许可证：指建造工程施工前需要办理的许可证明文件。
10.4 管理责任人：指在施工现场负责管理和监督的责任人员。
本文档所涉及附件如下：1. 附件1：脚手架搭建图纸2. 附件2：脚手架材料清单3. 附件3：施工安全操作手册本文档所涉及的法律名词及注释：1. 建造安全法：指规定了建造安全管理的基本原则和主要制度的法律。
2. 脚手架安全使用规范：指规定了脚手架使用的安全规范和要求的法律。
3. 施工许可证：指建造工程施工前需要办理的许可证明文件。
4. 管理责任人：指在施工现场负责管理和监督的责任人员。
桥梁脚手架专项施工方案（一）引言概述：桥梁脚手架是在桥梁施工中不可或缺的一项工作。
本文旨在提供桥梁脚手架专项施工方案的详细内容，以便施工人员能够了解并正确操作脚手架搭建流程。
本文将从搭建前的准备工作开始，包括脚手架材料、人员安排以及安全措施等方面进行介绍。
接下来，将详细说明脚手架的搭建流程，并展示搭建过程中需要注意的关键点。
随后，将介绍脚手架的检查与维护工作，以确保施工过程的安全性和可靠性。
最后，将对本文的内容进行总结，并提出一些建议。
正文：1. 准备工作1.1 确定所需的脚手架材料类型和数量1.2 安排合适的人员，确保施工的高效率1.3 制定详细的安全计划，包括防护用具的检查和使用1.4 确保工地环境符合搭建脚手架的要求1.5 提前与相关部门进行沟通，确保施工计划的顺利进行2. 脚手架搭建流程2.1 按照设计要求制定搭建方案2.2 选取合适的搭建工具和设备2.3 确保地面坚实平稳，进行基础工作2.4 按照搭建方案逐步进行组装和固定2.5 在搭建过程中注意横、竖向的水平度，确保脚手架的稳定性3. 脚手架的检查与维护3.1 定期检查脚手架的连接件、立杆等是否有松动现象3.2 检查脚手架的水平度和垂直度3.3 清理脚手架的积尘和杂物，保持工作环境整洁3.4 随时修复或更换受损或老化的脚手架部件3.5 在施工过程中定期进行安全检查，确保脚手架的稳定性和可靠性4. 其他注意事项4.1 严格遵守相关安全规定和操作规程4.2 注意搭建脚手架时的防踩空和防滑措施4.3 注意施工中其他设备和工具的使用，避免对脚手架造成破坏4.4 遵循操作人员的指示，确保协同作业的安全性4.5 建立施工档案，包括施工记录、图纸等，以备将来参考总结：本文详细介绍了桥梁脚手架专项施工方案的各个方面，包括准备工作、搭建流程、检查与维护以及其他注意事项。
在施工中，必须严格按照这些方案进行操作，以确保施工过程的安全性和可靠性。
同时，我们建议在搭建前充分考虑设计要求，并通过与专业人员的沟通来获取更多相关信息。
一、工程概况本项目为某桥梁工程，桥脚手架主要用于桥梁主体结构施工期间的临时支撑和作业平台。
为确保施工安全，特制定本桥脚手架安装施工方案。
二、施工准备1. 材料准备：钢管、扣件、脚手板、安全网、防护栏杆、剪刀撑等。
2. 工具准备：电钻、扳手、水平尺、线锤、卷尺等。
3. 人员准备：具备相关资质的施工人员，并进行安全教育和培训。
三、施工工艺1. 施工顺序：先搭设基础，再搭设立杆，然后搭设横杆、斜杆，最后安装防护栏杆、安全网等。
2. 施工要点：（1）基础：根据设计要求，在桥墩或桥台上浇筑混凝土基础，确保基础稳固。
（2）立杆：立杆采用φ48mm×3.5mm无缝钢管，立杆间距为1.5m，步距为1.8m。
立杆底部设置垫板，确保立杆垂直。
（3）横杆：横杆采用φ48mm×3.5mm无缝钢管，长度不小于3跨。
横杆间距为1.8m，与立杆连接牢固。
（4）斜杆：斜杆采用φ48mm×3.5mm无缝钢管，与立杆和横杆连接牢固，形成剪刀撑，提高脚手架的稳定性。
（5）防护栏杆：在桥脚手架两侧设置防护栏杆，高度不小于1.2m，栏杆间距不大于0.6m。
（6）安全网：在桥脚手架作业层上方设置安全网，密目式安全网，确保作业人员安全。
（7）脚手板：脚手板采用竹片或钢制脚手板，铺设在横杆上，确保作业平台平整。
四、质量控制1. 材料质量：严格按照设计要求，选用合格的材料，确保脚手架的安全性。
2. 施工质量：严格按照施工工艺进行施工，确保脚手架搭设牢固、稳定。
3. 安全检查：定期对桥脚手架进行检查，发现问题及时整改。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 严禁在脚手架上放置超重物品，防止脚手架变形、倾覆。
3. 严禁在施工过程中吸烟、饮酒，确保施工安全。
4. 施工现场设置警示标志，提醒作业人员注意安全。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保桥脚手架安装工程按时完成。
七、施工总结桥脚手架安装工程完成后，对施工过程进行总结，分析施工中的优点和不足，为今后类似工程提供参考。

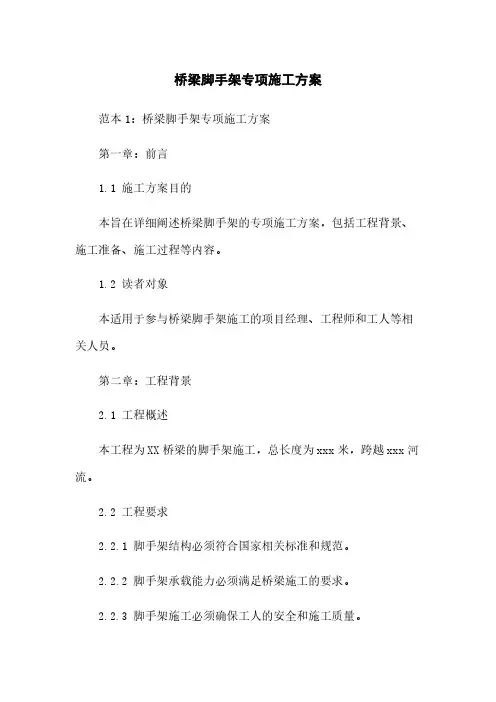

桥梁脚手架专项施工方案范本1：桥梁脚手架专项施工方案第一章：前言1.1 施工方案目的本旨在详细阐述桥梁脚手架的专项施工方案，包括工程背景、施工准备、施工过程等内容。
1.2 读者对象本适用于参与桥梁脚手架施工的项目经理、工程师和工人等相关人员。
第二章：工程背景2.1 工程概述本工程为XX桥梁的脚手架施工，总长度为xxx米，跨越xxx河流。
2.2 工程要求2.2.1 脚手架结构必须符合国家相关标准和规范。
2.2.2 脚手架承载能力必须满足桥梁施工的要求。
2.2.3 脚手架施工必须确保工人的安全和施工质量。
第三章：施工准备3.1 脚手架材料和设备准备3.1.1 根据工程要求，准备合格的钢管、钢板、连接件等材料。
3.1.2 采购或租借脚手架搭建所需的脚手架材料和设备。
3.2 现场布置3.2.1 根据桥梁设计图纸和脚手架搭建计划，确定脚手架的位置和布置方式。
3.2.2 按照设计要求清理施工现场，确保施工安全和无障碍。
第四章：施工过程4.1 脚手架搭建4.1.1 根据脚手架搭建计划，组织工人进行脚手架搭建。
4.1.2 搭建脚手架过程中，注意材料的选用和节点的连接。
4.2 脚手架调整和加固4.2.1 在搭建完成后，进行脚手架的调整和加固，确保脚手架的稳定性和安全性。
4.2.2 根据实际情况，及时修复或更换损坏的脚手架部件。
4.3 脚手架拆除4.3.1 桥梁施工完成后，根据拆除计划，组织工人进行脚手架的拆除。
4.3.2 拆除脚手架过程中，注意安全防范和材料的分类和整理。
第五章：施工安全5.1 安全措施5.1.1 工人需佩戴安全帽、防滑鞋等个人防护用品。
5.1.2 在脚手架搭建和拆除过程中，设置警示标志和警戒线。
5.2 灭火措施5.2.1 配备灭火器具和消防设备，确保脚手架施工现场的安全。
第六章：施工质量控制6.1 脚手架结构检测6.1.1 在脚手架搭建完成后，进行结构检测，确保脚手架满足设计要求。
6.2 施工记录和报告6.2.1 按要求记录脚手架搭建和拆除的过程。

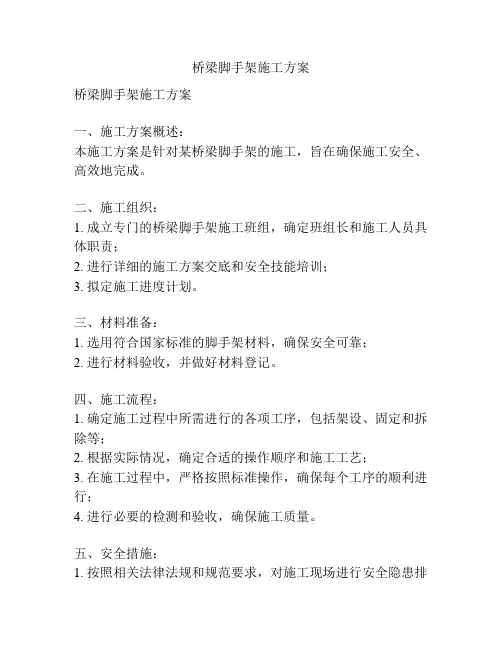

桥梁脚手架施工方案桥梁脚手架施工方案一、施工方案概述：本施工方案是针对某桥梁脚手架的施工，旨在确保施工安全、高效地完成。
二、施工组织：1. 成立专门的桥梁脚手架施工班组，确定班组长和施工人员具体职责；2. 进行详细的施工方案交底和安全技能培训；3. 拟定施工进度计划。
三、材料准备：1. 选用符合国家标准的脚手架材料，确保安全可靠；2. 进行材料验收，并做好材料登记。
四、施工流程：1. 确定施工过程中所需进行的各项工序，包括架设、固定和拆除等；2. 根据实际情况，确定合适的操作顺序和施工工艺；3. 在施工过程中，严格按照标准操作，确保每个工序的顺利进行；4. 进行必要的检测和验收，确保施工质量。
五、安全措施：1. 按照相关法律法规和规范要求，对施工现场进行安全隐患排查，制定相应的防护措施；2. 提供必要的个人防护用具，确保施工人员的人身安全；3. 建立安全管理制度，明确责任，并进行安全教育培训；4. 加强施工现场巡视，发现问题及时解决；5. 配备专门的安全员，负责现场安全监控。
六、环保措施：1. 严格按照国家环保法规执行，禁止违规倾倒废弃物；2. 做好施工现场的垃圾分类和处理；3. 采用环保材料和工艺，减少对环境的污染。
七、质量控制：1. 确保选用符合标准要求的材料，并进行验收登记；2. 采用精细化管理，对施工过程进行全方位的监控和检验；3. 定期进行质量抽检，确保施工质量；4. 严禁不合格材料和设备的使用。
八、施工进度控制：1. 制定详细的施工进度计划，明确工期和关键节点；2. 对施工工序进行合理安排，确保施工进度；3. 做好施工记录和施工日志，及时反馈和处理施工中的问题。
九、技术支持：1. 拟定施工方案前，充分了解相关脚手架施工技术标准和规范，确保施工方案的科学性和可行性；2. 随时与技术支持团队保持沟通，并根据需要进行技术咨询和处理。
十、施工后维护：1. 完成脚手架的拆除工作，并对施工现场进行清理；2. 做好档案存储和资料整理，以备后续使用；3. 对完工后的脚手架进行检查和维护，确保脚手架的安全性和稳定性。

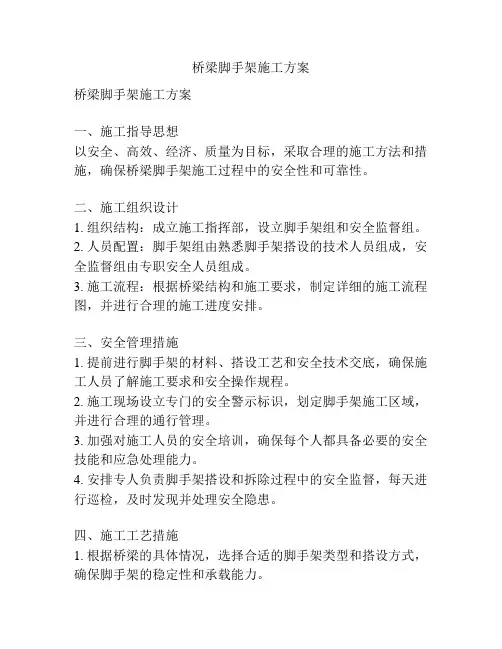

桥梁脚手架施工方案桥梁脚手架施工方案一、施工指导思想以安全、高效、经济、质量为目标，采取合理的施工方法和措施，确保桥梁脚手架施工过程中的安全性和可靠性。
二、施工组织设计1. 组织结构：成立施工指挥部，设立脚手架组和安全监督组。
2. 人员配置：脚手架组由熟悉脚手架搭设的技术人员组成，安全监督组由专职安全人员组成。
3. 施工流程：根据桥梁结构和施工要求，制定详细的施工流程图，并进行合理的施工进度安排。
三、安全管理措施1. 提前进行脚手架的材料、搭设工艺和安全技术交底，确保施工人员了解施工要求和安全操作规程。
2. 施工现场设立专门的安全警示标识，划定脚手架施工区域，并进行合理的通行管理。
3. 加强对施工人员的安全培训，确保每个人都具备必要的安全技能和应急处理能力。
4. 安排专人负责脚手架搭设和拆除过程中的安全监督，每天进行巡检，及时发现并处理安全隐患。
四、施工工艺措施1. 根据桥梁的具体情况，选择合适的脚手架类型和搭设方式，确保脚手架的稳定性和承载能力。
2. 在脚手架的架设过程中，要严格按照设计图纸和规范要求进行搭设，确保脚手架的牢固性和整体稳定性。
3. 在脚手架搭设完毕后，进行必要的检查和试验，确保脚手架的质量和安全性能。
4. 在施工过程中，加强对脚手架的维护和保养，及时处理出现的问题和损坏，确保脚手架的长期可靠性和使用寿命。
五、施工进度控制1. 制定详细的施工进度计划，安排合理的施工任务和工期，确保施工的高效性和及时性。
2. 设置必要的施工里程碑，进行阶段性的检查和验收，及时发现和解决问题，确保施工的顺利进行。
3. 根据实际施工情况，进行必要的调整和优化，确保施工进度的控制和提前完成。
六、质量管理要求1. 严格执行国家和行业相关的技术标准和规范，确保脚手架施工的质量达到要求。
2. 加强对脚手架材料的质量控制，做好材料进场验收和使用记录。
3. 在脚手架搭设和拆除过程中，进行必要的质量检查和验收，确保脚手架的安全可靠性。
桥梁满堂脚手架专项施工方案
一、前言
桥梁满堂脚手架专项施工方案是为确保桥梁施工过程中安全、高效进行而制定的施工计划。
本方案将详细介绍施工方案的内容及执行过程，以保障工程质量和施工安全。
二、施工准备阶段
1.人员配置：
–确保施工人员持有相关证书和培训
–包括现场经理、测量员、施工工人等
2.物资准备：
–钢管、连接件、脚手架板等
–安全帽、安全绳等个人防护用具
3.技术方案确认：
–确认设计方案，明确施工流程
–制定详细的工作计划和时间节点
三、脚手架搭设流程
1.测量定位：
–根据设计图纸进行测量，确定脚手架搭设位置和高度
2.安装脚手架立柱：
–按照设计要求安装脚手架立柱，并固定好基础支撑
3.横梁安装：
–将横梁安装在立柱之间，保证连接牢固
4.横向连接：
–添加横向连接件来增加脚手架的稳定性
四、施工现场管理
1.安全检查：
–每天开工前进行安全检查，确保脚手架搭设牢固，无安全隐患
2.施工进度跟踪：
–按照工作计划执行，定期检查进度并调整施工流程
3.施工质量检验：
–定期对脚手架进行质量检查，确保施工质量符合标准
五、施工结束阶段
1.脚手架拆除：
–施工完成后按照拆除流程逐步拆除脚手架
2.工程验收：
–进行工程验收，确保施工符合设计要求
3.安全总结：
–对施工过程中的安全事故进行总结，提出改进建议
六、总结
桥梁满堂脚手架专项施工方案是施工管理工作中至关重要的一部分，只有在施工前做好充分准备，严格执行施工计划，做到施工质量和安全无虞，方能顺利完成工程目标。
希望本方案能为桥梁施工提供一定的指导和借鉴价值。
眉山市东坡岛市政道路工程（3,5,8,12号路）脚手架施工方案**人：*****人：*** 2014年7月8日一、工程概况及结构特点：本工程位于眉山市东坡岛，场地地质条件为河漫滩，江岸两侧为带状平原和冰水堆积散状平原，由冲积物构成，海拔400-415m，现为农田及民房，场地开阔平整。
气象条件是位于亚热带湿润季风气候区内，气候温和，雨量充沛，年平均气温度，最低气温零下度，年平均降水量在。
地层岩性系第四系全新统人填筑土层和全新统冲击层。
位于VII度区，场地特征周期，场地路基土属中硬场地土，土层等效剪切波速300m/s，场地类别为II类，经地质测绘和钻探揭露，没有滑坡、崩塌等不良地质现象，线路区内地壳稳定性较好。
场地水为重碳酸钙型（HCO3-Ca），场地土对砼及其制品无结晶类腐蚀、无分解类腐蚀、无结晶分解复合类腐蚀。
二、满堂支架的地基处理：地基全部为中风化泥岩，必须清除现表面松动浮土，稍加平整以便施工操作，对不密实的地基进行夯实达基本平整，对高差较大的部位，凿出台阶。
搭架时，为分散应力、防止应力集中，避免因单根立杆地基沉降过大导致支架整体失稳，每根立杆均加垫15㎝×10㎝方木。
三、脚手架搭设材料(一)钢管1、脚手架搭设主要采用ф48mm，壁厚的钢管，其质量符合现行国家标准规定。
2、钢管的尺寸、横向水平杆最大长度，其它杆最大长度为，每根钢管的最大质量不小于25KG。
3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
(二)扣件1、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定：①新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。
对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。
对不合格品禁止使用。
②旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
③新、旧扣件均进行防锈处理。
2、扣件贴合面应平整,活动部位灵活转动,夹紧钢管时开口处最小距离不小于5毫米。
脚手架采用扣件要求拧紧扭矩达时,不发生破坏。
(三)脚手板脚手板采用毛竹或楠竹制作的竹串片板（规格×米）时，应无发霉、腐蚀；采用木板时，应依据横杆间距，木板厚度保证在3～5厘米以上。
(四)安全网若有必要是设立安全网，安全网有产品生产许可证和质量合格证及建筑安全监督管理部门发放的准用证。
栏杆围网选用合格的聚氯乙烯编织的×6m的密目式安全立网，安全网应为不小于2000目/100cm2的密目式绿色围护立网。
四、满堂支架的布置设计及验算：(一) 满堂支架的布置设计：在支架体系中，立杆主要承受垂直荷载的作用，立杆之间通过横杆及斜撑（剪刀架）的连接，使整个支架体系保持整体垂直、稳定，有效地避免了荷载的横向传递，并具有较强的平面刚度及抗失稳能力。
为确保施工安全及工程质量，需结合工程的具体情况，对支架的强度、稳定性等进行验算。
(二)、立杆的纵、横向间距及横杆步距等搭设要求如下：采用立杆横桥向间距×纵桥向间距×横杆步距为70cm×90cm×150cm布置形式的支架结构体系。
(三)、必要时进行强度和稳定性验算。
五、脚手架搭设工艺流程在牢固的地基挂线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。
六、脚手架搭设方案与方法（一）搭设前准备1、脚手架搭设前,根据所在墩台的地质情况和各解面尺寸,确定搭设的大致范围,需回填土时应对基底先进行夯实整平。
墩身高度大于XX米后原则上要求用C20砼浇筑厚度大于10cm硬化，2m平面沿杆基础周边位置。
2、脚手架基底底面标高应高于自然地面。
3、外侧立杆1米外设置截面20cm×20cm的排水沟。
4、根据搭设尺寸，计算并准备好所需材料。
（二）脚手架搭设方法1、内侧立杆角点尺寸确定方法（1）、内侧立杆距离墩身模板外边缘最大截面处按20厘米搭设，即按每侧宽40厘米考虑。
（2）、对于一般圆端形桥墩，当墩身高度（包括托盘、顶帽）小于10米时砼一次性浇筑，按顶帽截面尺寸控制，与墩身保持一定距离，便于操作；当高度大于10米时，要依据墩顶截面和墩底截面综合考虑确定内侧立杆角点矩形尺寸。
2、脚手架内部布置（1）脚手架按双排立杆进行搭设。
（2）立杆纵向间距米，横向间距米，步距米。
（3）墩身高度大于10米时，立杆底部铺设垫板，垫板可考虑5厘米厚木板。
（4）剪刀撑按矩形脚手架内外侧四面均设置，共八个剪刀撑；墩身每6～8米分段浇筑高度设置一层剪刀撑。
（5）当墩身浇筑分两次及以上时，应设置撑墙杆或连墙杆，同一截面，横桥向每侧各设一根，顺桥向每侧两根，共6根。
分两次浇筑的墩身，在下部已浇筑的墩身上设撑墙杆，竖向上下每浇筑段两层；当三次及三次以上浇筑高度时，要求每浇节段两层模型拉杆，不穿PVC管，将拉杆作为连墙杆。
（6）当墩身高度较高时，矩形脚手架在圆端四部位处设置连角管，以确保钢筋绑扎施工安全。
3、防护设置（1）脚手板设置：在每一层墩身浇筑面铺设脚手板，脚手板沿脚手架内四周满铺，并用铁丝捆绑。
（2）脚手梯设置：考虑本工程墩身施工周期短等实际情况，本着经济有效安全的原则，本工程不再设置之字形斜道，计划在合适的位置横杆式垂直爬梯，横杆间距按50厘米布置。
（3）防护栏杆设置：在每一层墩身高度浇筑面脚手架外围四周设置比浇筑面高米的防护围栏和踢脚杆。
（4）防护网设置：脚手架外侧用密目式安全网封闭，且应将安全网固定在脚手架外立杆里侧，应用18＃铅丝张持严密。
（三）各种杆件的一般要求1、纵向水平杆设置在立杆内侧，其长度不小于3跨。
纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。
2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。
3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。
4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。
5、脚手片必须垂直于墙面横向铺设，满铺到位，不留空位。
四角用18铁丝双股并联绑扎，固定在纵向水平杆上，要求绑扎牢固，交接处平整，无空头板。
6、每根立杆垂直稳放在垫板上。
7、纵向扫地杆采用直角扣件固定在距离底座上不大于200处的立杆上。
横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1m。
靠边坡上方的立杆轴线到边坡的距离不小于500mm。
8、立杆必须用连墙件与已浇筑墩身可靠连接。
9、立杆接长除顶层步可采用搭接外，其余各层各步接头必须用对接扣件连接。
对接、搭接均须符合下列规定：①、立杆上的对接扣件交错布置，两根相邻立杆的接头相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500，各接头中心至主节点的距离不大于步距的1/3。
②、搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm.10、剪刀撑与地面的平行倾角宜在450～600之间。
剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于１m：两根撑杆须交错布置，同立杆的交错相同。
11、剪刀斜杆应用旋转扣件固定在与相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
12、脚手板上应每隔250～300mm设置一根防滑木条，木条厚度宜为20～30mm。
七、脚手架搭设质量和安全要求脚手架的搭设应将质量要求和安全要求有机地统一起来，确保搭设过程以及以后的使用和拆除过程的安全与适用。
（一）、搭设前的准备工作１、搭设前，单位工程负责人应按脚手架搭拆方案的要求，对架子工进行安全技术交底，交义双方履行签字手续。
２、熟悉图纸和施工现场看，掌握建筑平面和立面的构造特点，环境条件，按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）中构造要求，决定脚手架步距等等，具体施搭设步骤。
３、材料准备。
对进场的钢管、扣件、脚手架、安全网等进行检查验收。
４、搭设场地准备。
根据脚手架搭设高度、搭设场地土质情况与现行国家标准《地基与基础工程施工及验收规范》（JGJ202）做好脚手架地基与基础的施工要求，坚实平整，不积水，砼硬化。
经验收合格后，按方案的要求放线定位。
５、架子工应持有效的特种作业人员操作证上岗作业。
必须戴好安全帽、佩安全带、必须穿鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。
操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。
（二）搭设过程中的质量和安全要求１、扣件式双排钢管脚手架搭设一般顺序是：里立杆→外立杆→小横杆→大横杆→扫地杆→脚手片→防护栏杆和踢脚杆→连墙杆→安全网２、脚手架必须配合施工进度搭设，保证搭设过程中和稳定性。
３、脚手架搭设中累计误差超过允许偏差，难经纠正，每搭完一步脚手架后，按规定校步距、纵距、横距、立杆的垂直度。
４、竖立杆时应由两人配合操作。
大、小横杆与立杆连接时，也必须两人配合。
立杆垂直度偏差不得大于架高的1／200。
５、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。
６、搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。
７、栏杆上立挂安全网，网的下口与建筑物挂搭封严(即形成兜网)或立网底部压在作业面脚手板下，再在操作层脚手板下另设一道固定安全网。
8、搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。
当有六级及六级以上大风和雾、雨或雪雨、雪天气时，应停止脚手搭设作业。
雨、雪后上架作业应注意防滑，并采取防滑措施。
9、非操作层脚手架上严禁堆放材料，且必须保持清洁，操作层脚手架上材料堆放不能集中，不能超高，堆放要稳固，每平方米的堆放不得超过300kg，工作完成后及时清除干净。
10、架工及架上操作人员，每天上下班前要检查架子的支撑锚固点是否牢固，发现问题立即处理或报技术负责人解决。
