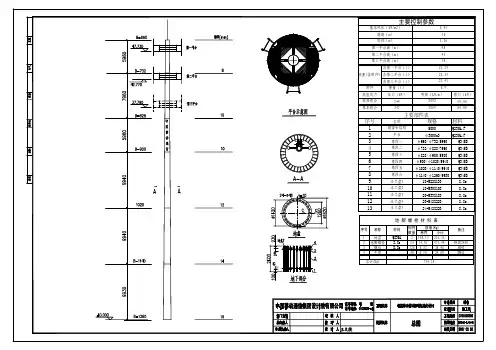

30米单管塔基础图-3图纸

铁塔概念角钢相关：心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。

楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。

楞点：构成角钢楞线的两个端点。

楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。

肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。

轧制边：如下图1所示。

切角边：如下图1所示。

图1图2图3心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。

（见图2）间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。

（见图2）端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。

（见图2）轧制边距：准线与轧制边之间的距离。

（见图3）切角边距：螺栓孔中心与切角边之间的距离。

（见图3）重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。

切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。

切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。

制弯：把角钢或板进行弯曲处理的工艺。

分冷曲和热曲，热曲又称之为火曲。

压扁：把角钢某处两肢压在一起的工艺。

开角：使角钢两肢夹角大于900的工艺，又叫开肢。

合角：使角钢两肢夹角小于900的工艺，又叫合肢。

铲背：去除角钢外楞直角的工艺，又叫铲棱。

清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。

正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为25mm）。

负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。

端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如上图中315、310角钢）。

图4 图5专用名词：1、V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。

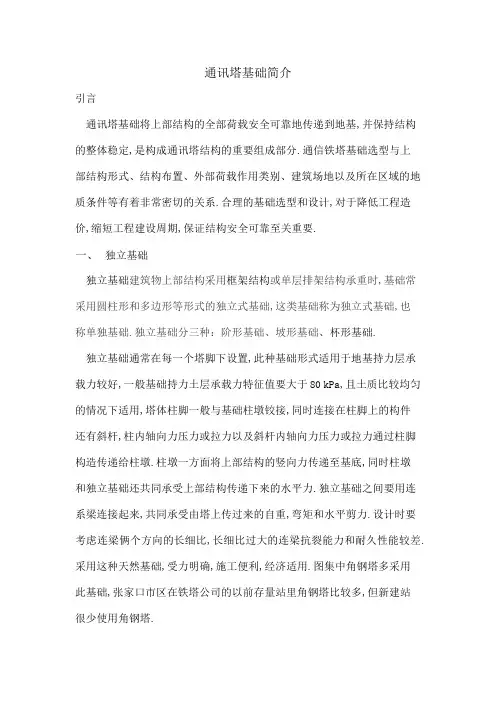

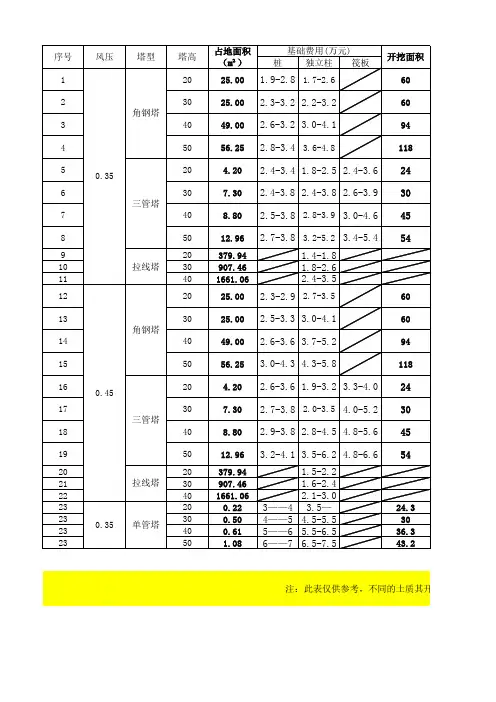

通讯塔基础简介引言通讯塔基础将上部结构的全部荷载安全可靠地传递到地基,并保持结构的整体稳定,是构成通讯塔结构的重要组成部分.通信铁塔基础选型与上部结构形式、结构布置、外部荷载作用类别、建筑场地以及所在区域的地质条件等有着非常密切的关系.合理的基础选型和设计,对于降低工程造价,缩短工程建设周期,保证结构安全可靠至关重要.一、独立基础独立基础建筑物上部结构采用框架结构或单层排架结构承重时,基础常采用圆柱形和多边形等形式的独立式基础,这类基础称为独立式基础,也称单独基础.独立基础分三种：阶形基础、坡形基础、杯形基础.独立基础通常在每一个塔脚下设置,此种基础形式适用于地基持力层承载力较好,一般基础持力土层承载力特征值要大于80 kPa,且土质比较均匀的情况下适用,塔体柱脚一般与基础柱墩铰接,同时连接在柱脚上的构件还有斜杆,柱内轴向力压力或拉力以及斜杆内轴向力压力或拉力通过柱脚构造传递给柱墩.柱墩一方面将上部结构的竖向力传递至基底,同时柱墩和独立基础还共同承受上部结构传递下来的水平力.独立基础之间要用连系梁连接起来,共同承受由塔上传过来的自重,弯矩和水平剪力.设计时要考虑连梁俩个方向的长细比,长细比过大的连梁抗裂能力和耐久性能较差.采用这种天然基础,受力明确,施工便利,经济适用.图集中角钢塔多采用此基础,张家口市区在铁塔公司的以前存量站里角钢塔比较多,但新建站很少使用角钢塔.四角角钢塔独立基础示意图单管塔通信塔多为圆筒形结构,基础多数做方形板或者圆板式独立基础.单管塔的直径很小,因此基础尺寸也不大,在风压弯矩作用下,基础底板边缘可能受拉而与地基脱开,为此需要扩展板式基础以增强基础底板抗弯能力,地基不好时,一般采用板式基础加桩.单管塔独立基础示意图二、筏板基础筏板基础由底板、梁等整体组成.建筑物荷载较大,地基承载力较弱,常采用砼底板,承受建筑物荷载,形成筏基,其整体性好,能很好的抵抗地基不均匀沉降,由于三角形钢管塔三管塔的跟开一般不会太大,塔重较小,但由于铁塔较高,所以塔体弯矩和水平力较大,因此,常采用筏板整体基础,筏板基础属于柔性基础,由于底板配置了钢筋,以承受由地基反力引起的弯矩和剪力,底板的悬挑部分任一截面均具有足够的强度,它可以不受刚性角的限制,所以底板厚度可以较小,而悬挑部分尺寸可以较大,以便于抵抗弯矩.此类基础形式适用于场地较开阔,基坑开挖不受限制,地下水埋藏较深,持力层承载力不宜小于110 kPa.其优点是施工速度快,成本低,一般采用商品混凝土一次浇筑完成,不容易出现质量问题,整体性较强.三管塔筏板基础示意图三、桩基础当通讯塔建设场地地基表面的软弱土层较厚,或者多层土中存在软弱下卧层时,采取换填土不经济时,可采取桩基础,桩基础适用于地基持力层中浅层土承载力低,存在淤泥,素填土等软弱土层,不适合做浅基础的情况.桩基础通常采用钢筋混凝土预制桩和混凝土灌注桩,混凝土灌注桩一般用机械钻孔桩与人工灌注桩,桩基础和天然地基结合构成复合地基,具有承载力高,稳定性好,沉降量小且抗拔力强等性质.1、机械钻孔桩地下水位较高时,不用降水即可施工,基本不受雨季雨天的影响；机械施工；施工时对周围的现状影响较小；钻孔桩可以灵活选择桩径,降低浪费系数；适用于桩身较长的桩基础；可以解决地层中的孤石问题.但桩底沉渣难以处理,桩身泥土影响侧摩阻力发挥；在中风化岩层很难扩底,单桩承载力难以提高,如能满足一定扩底尺寸,单桩承载力可以达到人工挖孔桩的要求.废弃泥浆不环保,现场施工环境差；在冲击岩层或者孤石时速度慢；若桩孔处于岩层面起伏较大部位易产生斜孔；为获得较高的单桩承载力,需要用较大孔径,意味着需要大直径的钻机,对施工设备要求较高.2、人工挖孔桩人工挖孔桩即采取人工开挖桩孔,人工便宜,施工成本低；桩端持力层便于检查,质量容易保证,桩底沉渣宜控制；容易得到较高的单桩承载力,可以扩底,以节省桩身的混凝土用量；成桩速度快.但受地下水位影响较大,地下水位较高时,施工要注意降水排水；存在透水性较大的砂层不能采用；施工时要注意对地下管线及周围沉降的观察；爆破中风化岩层时噪音较大；施工时有一定风险；桩长不宜过长<30m,施工时应采取更为严格的安全保护措施；受雨季雨天影响比较大.张家口市目前所做的单管塔桩基基本上都是大孔径机械钻孔桩或者人工挖空桩,不带承台,上部荷载直接传到桩基上.优点是占地面积较小,在市区和县城等场地受限的地方比较适用.机械桩示意图人工挖孔桩示意图四、岩石锚栓基础建造在山上的通讯塔,山体表面土层或岩石风化层较薄,岩层埋深不大时,可利用较高承载力的岩石做塔的基础.岩石钻杆基础是将岩体钻直径约3~4倍锚杆直径的孔,深度约40倍锚杆直径,然后插入螺纹钢筋灌以M30水泥砂浆或者C30细石混凝土,锚杆按荷载效应基本组合计算其拔力,按钢筋强度设计值计算其截面.岩石锚栓基础示意图五、混凝土配重通讯塔基础中混凝土配重一般用于楼顶抱杆,美化排气管或者一体化塔房,楼顶抱杆具有构件小,自重轻,主要受风荷载影响.在不与建筑主体锚接时,可采用配重方式.具有不破坏原建筑防水和保温层的优点,且能配重的桅杆位置可根据现场情况作适当调整,进行拆卸与移动.一体化塔房又称快装站,采用预制的混凝土配重块,具有施工简介,进度快,且可拆装移动等特点.楼面抱杆配重示意图六、钢基础通信塔建在楼顶时有时采用钢材与建筑主体固定,比如增高架,美化排气管,楼顶彩钢房等.通过钢构件把通信设备架空,把荷载传递给建筑承重构件梁,柱等,防止建筑板的开裂,或倾覆.附墙抱杆一体化机柜与彩钢房钢基础示意图七、预制基础通信塔基础预制一般多为快装站,快装站的混凝土配重块多为预制,此外也有采用预制桩的基站,采用预制基础具有施工简介,进度快,但往往需要大型机械进行配合,预制桩一般则需要打桩机,且每个通讯塔基础的桩数较少,大型机械进场施工费较高.一体化塔房预制基础示意图结语通讯塔的基础,必须根据岩土工程勘察报告和场地情况进行分析,当建设场地位于地质条件比较好的地方,尽量设计成独立浅基础形式,基础投资也比较经济;当建设场地的持力层承载力较低,或者地下水埋藏较浅时,尽量采取深基础,但是建设投资相对来说要大一些.。

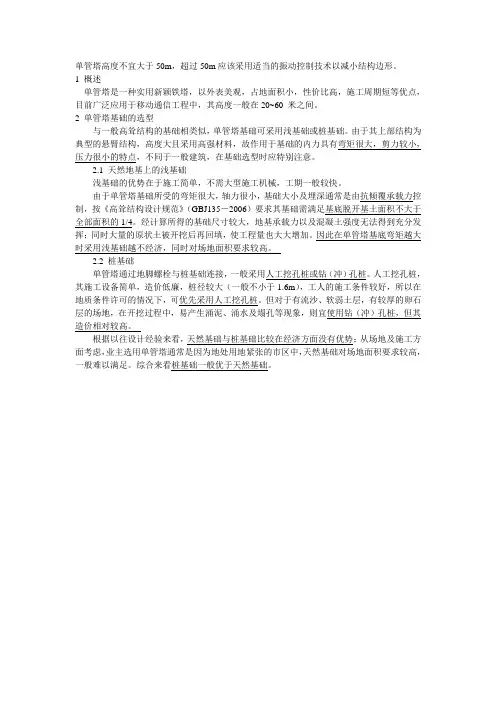

单管塔高度不宜大于50m，超过50m应该采用适当的振动控制技术以减小结构边形。

1 概述单管塔是一种实用新颖铁塔，以外表美观，占地面积小，性价比高，施工周期短等优点，目前广泛应用于移动通信工程中，其高度一般在20~60 米之间。

2 单管塔基础的选型与一般高耸结构的基础相类似，单管塔基础可采用浅基础或桩基础。

由于其上部结构为典型的悬臂结构，高度大且采用高强材料，故作用于基础的内力具有弯矩很大，剪力较小，压力很小的特点，不同于一般建筑，在基础选型时应特别注意。

2.1 天然地基上的浅基础浅基础的优势在于施工简单，不需大型施工机械，工期一般较快。

由于单管塔基础所受的弯矩很大，轴力很小，基础大小及埋深通常是由抗倾覆承载力控制，按《高耸结构设计规范》（GBJ135－2006）要求其基础需满足基底脱开基土面积不大于全部面积的1/4。

经计算所得的基础尺寸较大，地基承载力以及混凝土强度无法得到充分发挥；同时大量的原状土被开挖后再回填，使工程量也大大增加。

因此在单管塔基底弯矩越大时采用浅基础越不经济，同时对场地面积要求较高。

2.2 桩基础单管塔通过地脚螺栓与桩基础连接，一般采用人工挖孔桩或钻（冲）孔桩。

人工挖孔桩，其施工设备简单，造价低廉，桩径较大（一般不小于1.6m），工人的施工条件较好，所以在地质条件许可的情况下，可优先采用人工挖孔桩。

但对于有流沙、软弱土层，有较厚的卵石层的场地，在开挖过程中，易产生涌泥、涌水及塌孔等现象，则宜使用钻（冲）孔桩，但其造价相对较高。

根据以往设计经验来看，天然基础与桩基础比较在经济方面没有优势；从场地及施工方面考虑，业主选用单管塔通常是因为地处用地紧张的市区中，天然基础对场地面积要求较高，一般难以满足。

综合来看桩基础一般优于天然基础。

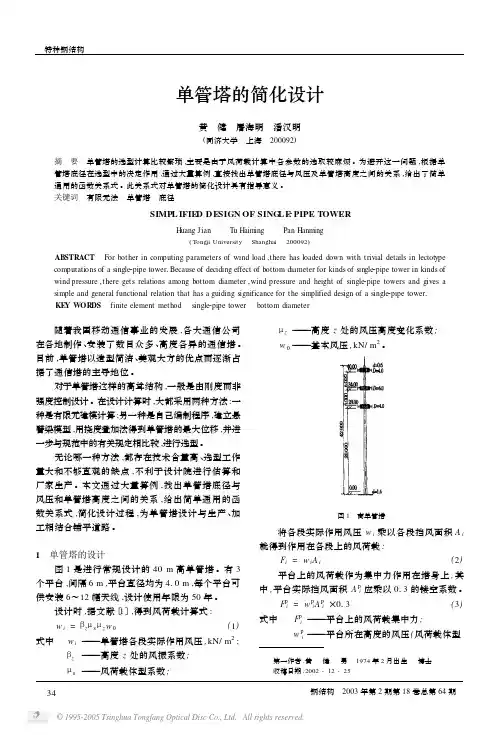

单管塔的简化设计黄　健　屠海明　潘汉明(同济大学　上海　200092)摘　要　单管塔的选型计算比较繁琐,主要是由于风荷载计算中各参数的选取较麻烦。

为避开这一问题,根据单管塔底径在选型中的决定作用,通过大量算例,直接找出单管塔底径与风压及单管塔高度之间的关系,给出了简单通用的函数关系式。

此关系式对单管塔的简化设计具有指导意义。

关键词　有限元法　单管塔　底径SIMPL IFIE D DESIGN OF SING L E2PIPE T OWERH uang Jian Tu Haiming Pan Hanming(Tongji University　Shanghai　200092)ABSTRACT　For bother in computing parameters of wind load,there has loaded down with trivial details in lectotype computations of a single2pipe tower1Because of deciding effect of bottom diameter for kinds of single2pipe tower in kinds of wind pressure,there gets relations among bottom diameter,wind pressure and height of single2pipe towers and gives a simple and general functional relation that has a guiding significance for the simplified design of a single2pipe tower1 KE Y WOR DS　finite element method　single2pipe tower　bottom diameter 随着我国移动通信事业的发展,各大通信公司在各地制作、安装了数目众多、高度各异的通信塔。

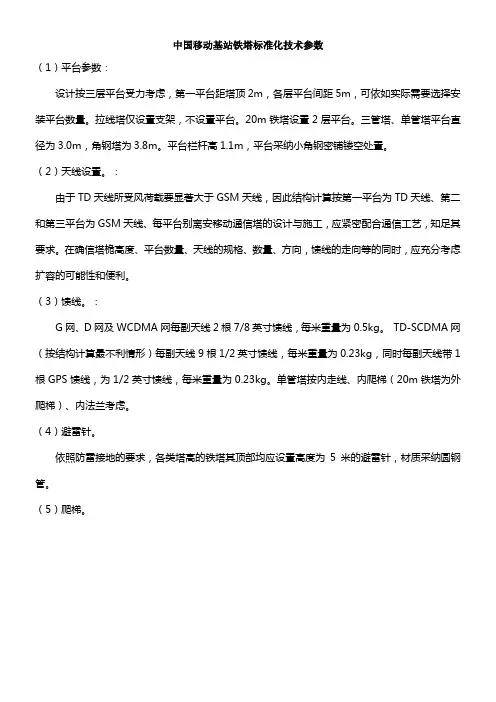

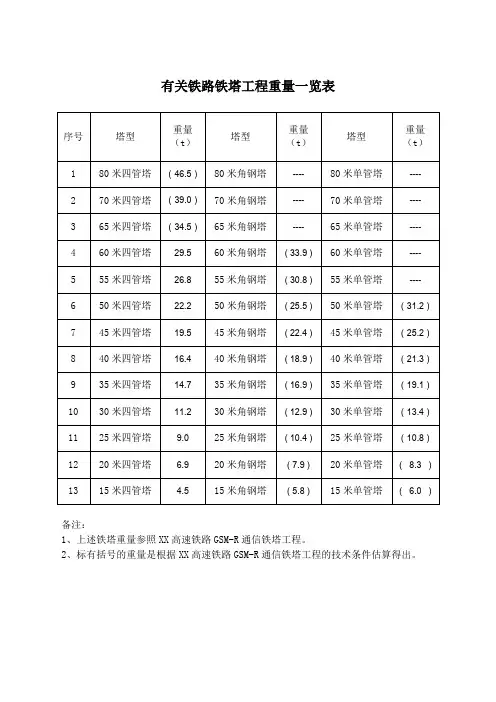

中国移动基站铁塔标准化技术参数（1）平台参数：设计按三层平台受力考虑，第一平台距塔顶2m，各层平台间距5m，可依如实际需要选择安装平台数量。

拉线塔仅设置支架，不设置平台。

20m铁塔设置2层平台。

三管塔、单管塔平台直径为3.0m，角钢塔为3.8m。

平台栏杆高1.1m，平台采纳小角钢密铺镂空处置。

（2）天线设置。

：由于TD天线所受风荷载要显著大于GSM天线，因此结构计算按第一平台为TD天线、第二和第三平台为GSM天线、每平台别离安移动通信塔的设计与施工，应紧密配合通信工艺，知足其要求。

在确信塔桅高度、平台数量、天线的规格、数量、方向，馈线的走向等的同时，应充分考虑扩容的可能性和便利。

（3）馈线。

：G网、D网及WCDMA网每副天线2根7/8英寸馈线，每米重量为0.5kg。

TD-SCDMA网（按结构计算最不利情形）每副天线9根1/2英寸馈线，每米重量为0.23kg，同时每副天线带1根GPS馈线，为1/2英寸馈线，每米重量为0.23kg。

单管塔按内走线、内爬梯（20m铁塔为外爬梯）、内法兰考虑。

（4）避雷针。

依照防雷接地的要求，各类塔高的铁塔其顶部均应设置高度为5米的避雷针，材质采纳圆钢管。

（5）爬梯。

爬梯自重按每米30kg考虑。

爬梯挡风宽度按0.60m考虑，应考虑挡风系数的阻碍。

钢塔上应设置面向机房的馈线走线架，并从机房至塔顶天线处，馈线架的横撑间距为800－1500mm。

移动通信塔的建筑材料要求：2.2.1钢材的合格保证书：移动通信塔采纳的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。

焊接结构和重要的非焊接繁重结构采纳的钢材还应具有冷弯实验的合格保证。

2.2.2各类塔型材料规格专门说明：所有塔柱材料的壁厚负公差为。

2.2.3连接材料应符合以下要求：（1）塔桅结构的焊接一样采纳手工电弧焊，选用的焊条，应符合现行国家标准《碳钢焊条》GB5117-1995或《低合金钢焊条》GB5118-1995的规定，焊条型号应与构件钢材的强度相适应，可按以下原那么选用：1）关于Q235钢，宜选用E43××型焊条；2）关于Q345钢，宜选用E50××型焊条；3）关于Q390钢，宜选用E55××型焊条；4）关于不同强度钢材的连接焊缝，可采纳与低强度钢材相适应的焊条。
