51单片机PWM控制直流电机正反转

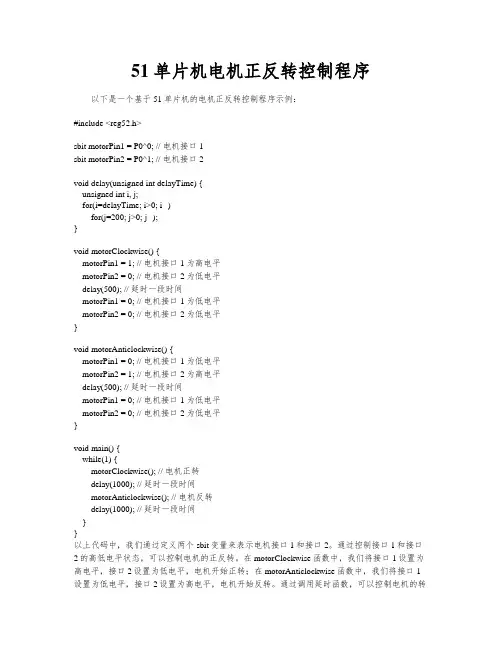

51单片机电机正反转控制程序以下是一个基于51单片机的电机正反转控制程序示例：#include <reg52.h>sbit motorPin1 = P0^0; // 电机接口1sbit motorPin2 = P0^1; // 电机接口2void delay(unsigned int delayTime) {unsigned int i, j;for(i=delayTime; i>0; i--)for(j=200; j>0; j--);}void motorClockwise() {motorPin1 = 1; // 电机接口1为高电平motorPin2 = 0; // 电机接口2为低电平delay(500); // 延时一段时间motorPin1 = 0; // 电机接口1为低电平motorPin2 = 0; // 电机接口2为低电平}void motorAnticlockwise() {motorPin1 = 0; // 电机接口1为低电平motorPin2 = 1; // 电机接口2为高电平delay(500); // 延时一段时间motorPin1 = 0; // 电机接口1为低电平motorPin2 = 0; // 电机接口2为低电平}void main() {while(1) {motorClockwise(); // 电机正转delay(1000); // 延时一段时间motorAnticlockwise(); // 电机反转delay(1000); // 延时一段时间}}以上代码中，我们通过定义两个sbit变量来表示电机接口1和接口2。

通过控制接口1和接口2的高低电平状态，可以控制电机的正反转。

在motorClockwise函数中，我们将接口1设置为高电平，接口2设置为低电平，电机开始正转；在motorAnticlockwise函数中，我们将接口1设置为低电平，接口2设置为高电平，电机开始反转。

51单片机直流电机正反转程序在工业自动化、机器人、电子设备等领域，直流电机是一种常见的电动机。

直流电机具有结构简单、转速范围广、转矩大、控制方便等优点，因此被广泛应用。

在直流电机的控制中，正反转是一种常见的操作。

本文将介绍如何使用51单片机控制直流电机的正反转。

1. 直流电机的原理直流电机是一种将电能转化为机械能的电动机。

它的基本结构由定子、转子、电刷和电枢组成。

当电枢通电时，电枢内部会产生磁场，与定子磁场相互作用，从而产生转矩，使转子转动。

电刷则用来改变电极的极性，使电极的磁场方向与定子磁场方向相互作用，从而使电机正反转。

2. 51单片机控制直流电机的原理51单片机是一种常用的微控制器，具有体积小、功耗低、易于编程等优点。

在控制直流电机时，我们可以使用51单片机来控制电机的正反转。

具体实现方法是通过控制电机的电极极性来改变电机的转向。

3. 51单片机直流电机正反转程序下面是一段使用51单片机控制直流电机正反转的程序：#include <reg52.h>sbit IN1 = P1^0; //定义IN1引脚sbit IN2 = P1^1; //定义IN2引脚void delay(unsigned int t) //延时函数 {unsigned int i, j;for(i=0; i<t; i++)for(j=0; j<125; j++);}void main(){while(1){IN1 = 1; //IN1引脚输出高电平 IN2 = 0; //IN2引脚输出低电平 delay(1000); //延时1秒IN1 = 0; //IN1引脚输出低电平 IN2 = 1; //IN2引脚输出高电平 delay(1000); //延时1秒}```上述程序中，我们使用了P1口的0、1引脚来控制电机的正反转。

当IN1引脚输出高电平、IN2引脚输出低电平时，电机正转；当IN1引脚输出低电平、IN2引脚输出高电平时，电机反转。

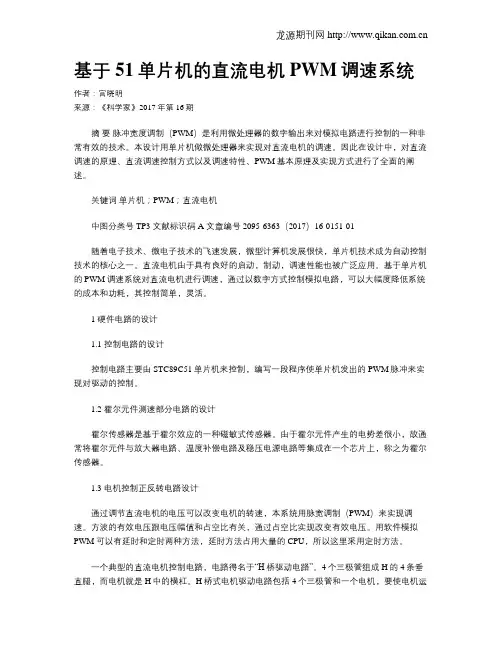

基于51单片机的直流电机PWM调速系统作者：宫晓明来源：《科学家》2017年第16期摘要脉冲宽度调制（PWM）是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

本设计用单片机做微处理器来实现对直流电机的调速。

因此在设计中，对直流调速的原理、直流调速控制方式以及调速特性、PWM基本原理及实现方式进行了全面的阐述。

关键词单片机；PWM；直流电机中图分类号 TP3 文献标识码 A 文章编号 2095-6363（2017）16-0151-01随着电子技术、微电子技术的飞速发展，微型计算机发展很快，单片机技术成为自动控制技术的核心之一。

直流电机由于具有良好的启动，制动，调速性能也被广泛应用。

基于单片机的PWM调速系统对直流电机进行调速，通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗，其控制简单，灵活。

1 硬件电路的设计1.1 控制电路的设计控制电路主要由STC89C51单片机来控制，编写一段程序使单片机发出的PWM脉冲来实现对驱动的控制。

1.2 霍尔元件测速部分电路的设计霍尔传感器是基于霍尔效应的一种磁敏式传感器。

由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

1.3 电机控制正反转电路设计通过调节直流电机的电压可以改变电机的转速，本系统用脉宽调制（PWM）来实现调速。

方波的有效电压跟电压幅值和占空比有关，通过占空比实现改变有效电压。

用软件模拟PWM可以有延时和定时两种方法，延时方法占用大量的CPU，所以这里采用定时方法。

一个典型的直流电机控制电路，电路得名于“H桥驱动电路”。

4个三极管组成H的4条垂直腿，而电机就是H中的横杠。

H桥式电机驱动电路包括4个三极管和一个电机，要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

本系统直接用L293D芯片来实现。

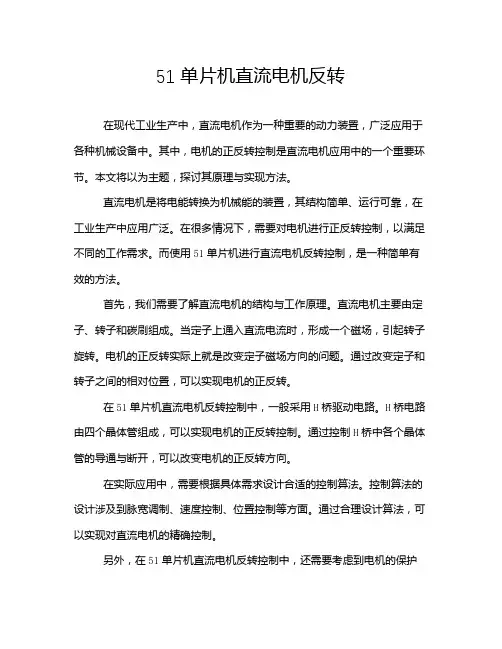

51单片机直流电机反转在现代工业生产中，直流电机作为一种重要的动力装置，广泛应用于各种机械设备中。

其中，电机的正反转控制是直流电机应用中的一个重要环节。

本文将以为主题，探讨其原理与实现方法。

直流电机是将电能转换为机械能的装置，其结构简单、运行可靠，在工业生产中应用广泛。

在很多情况下，需要对电机进行正反转控制，以满足不同的工作需求。

而使用51单片机进行直流电机反转控制，是一种简单有效的方法。

首先，我们需要了解直流电机的结构与工作原理。

直流电机主要由定子、转子和碳刷组成。

当定子上通入直流电流时，形成一个磁场，引起转子旋转。

电机的正反转实际上就是改变定子磁场方向的问题。

通过改变定子和转子之间的相对位置，可以实现电机的正反转。

在51单片机直流电机反转控制中，一般采用H桥驱动电路。

H桥电路由四个晶体管组成，可以实现电机的正反转控制。

通过控制H桥中各个晶体管的导通与断开，可以改变电机的正反转方向。

在实际应用中，需要根据具体需求设计合适的控制算法。

控制算法的设计涉及到脉宽调制、速度控制、位置控制等方面。

通过合理设计算法，可以实现对直流电机的精确控制。

另外，在51单片机直流电机反转控制中，还需要考虑到电机的保护问题。

在工作过程中，电机可能会出现过载、过热等情况，需要设置相应的保护装置，以保证电机的安全运行。

让我们总结一下本文的重点，我们可以发现，51单片机直流电机反转控制是一种简单有效的方法，通过合理设计控制算法和保护装置，可以实现对直流电机的精确控制。

在工业生产中，这种控制方法具有重要的应用价值，可以提高生产效率，降低能耗成本，值得进一步研究与推广。

DOI：10.16660/ki.1674-098X.2018.13.108基于51单片机的直流电机PWM调速系统吴一平（浙江农林大学工程学院 浙江杭州 311300）摘 要：本文介绍了以单片机STC89C51和L298控制的直流电机PWM (脉宽调制)调速系统，主要介绍了用单片机软件实现PWM调整电机转速的基本原理及选择。

硬件电路实现了对电机的正转、反转、快速停止、加速，停止的控制。

软件电路给出了主程序、子程序流程图以及Proteus的仿真结果。

关键词：单片机STC89C51 脉宽调制 直流电机中图分类号：TN710 文献标识码：A 文章编号：1674-098X(2018)05(a)-0108-02直流电动机是将直流电能转换为机械能的电动机,相比其他类型电动机具有更好的调速性能，因此，直流电动机在工农业中被广泛应用。

本文对基于单片机STC89C51的直流电机PWM调速系统进行介绍，以期实现直流电机最优化方案。

1 直流电机PWM调速选择及原理直流电动机的调速方法有改变改变磁通量、改变电枢回路串联电阻以及改变电枢电压三种。

在电枢回路串联电阻，调速范围不大并且铜耗大，不经济。

弱磁调速中当磁通量Φ在低速时受磁极饱和限制，在高速时受换向器结构强度和换向火花的限制，而且由于励磁圈电感较大，动态响应较差，因此采用改变电枢电压的调速方法。

PWM（Pulse Width Modulation），全称为脉冲宽度调制，可以改变电枢电压值。

PWM的优点是精度高，易于控制，运行稳定。

PWM调速方法有三种，分别为定频调宽法、调宽调频法和定频调宽法。

前两种方法在调速时会改变控制脉冲的频率，而控制脉冲的频率与系统固有频率接近时会引起震荡，因此本文选用定频调宽法。

调速原理计算如下：占空比，D=t1t1+t2=t1T式中，T为电压变化周期；t1为一个周期内高电平持续时间；t2为一个周期内低电平持续时间；电机电压平均值U=DU0，式中，U0为总电压。

基于51单片机控制步进电机正反转此次采用uln2003模块来链接步进电机；## 步进电机工作原理步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。

每输入一个脉冲信号，转子就转动一个角度或前进一步，其输出的角位移或线位移与输入的脉冲数成正比，转速与脉冲频率成正比。

步进电动机的结构形式和分类方法较多，一般按励磁方式分为磁阻式、永磁式和混磁式三种；按相数可分为单相、两相、三相和多相等形式。

因此我们可以控制单片机I/O口的电平来控制步进电机，此次设计中采用四相单拍工作方式，在这种工作方式下,A、B、C、D 三相轮流通电,电流切换三次,磁场旋转一周,转子向前转过一个齿距角。

因此这种通电方式叫做四相单四拍工作方式。

1.电机正转代码unsigned char code tableZ[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09};2.电机反转代码unsigned char code tableF[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}；代码如下#include <reg52.h>#define uint unsigned int #define uchar unsigned charunsigned char code tableZ[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09};unsigned char code tableF[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08};//²½½øµç»úzhengvoid delay(unsigned int t);sbit S3=P3^4; //反转sbit S4=P3^5; //反停sbit S5=P3^6; // 正停//正转写入数据void motor_z() { unsigned char i,j; for (i=0; i<8; i++) { if(S5==0){break;} for(j=0;j<8;j++){ P1 = tableZ[i]&0x1f; delay(50); } } }//反转写入数据void motor_f(){ unsigned char i,j; for (i=0; i<8; i++) { if(S4==0){break;} for(j=0;j<8;j++){ P1 = tableF[i]&0x1f;delay(50); } }}void delay(unsigned int t)//延时函数{ unsigned int k; while(t--) { for(k=0; k<60; k++) { } }}void main(){while(1){motor_z();if(S3 == 0){motor_f();}}}•1•2•3•4•5•6•7•8•9•10•11•12•13•14•15•16•17•18•19•20•21•22•23•24•25•26•27•29 •30 •31 •32 •33 •34 •35 •36 •37 •38 •39 •40 •41 •42 •43 •44 •45 •46 •47 •48 •49 •50 •51 •52 •53 •54 •55 •56 •1•3 •4 •5 •6 •7 •8 •9 •10 •11 •12 •13 •14 •15 •16 •17 •18 •19 •20 •21 •22 •23 •24 •25 •26 •27 •28 •29 •30 •31•33•34•35•36•37•38•39•40•41•42•43•44•45•46•47•48•49•50•51•52•53•54•55•56protel仿真图如下。

基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。

这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。

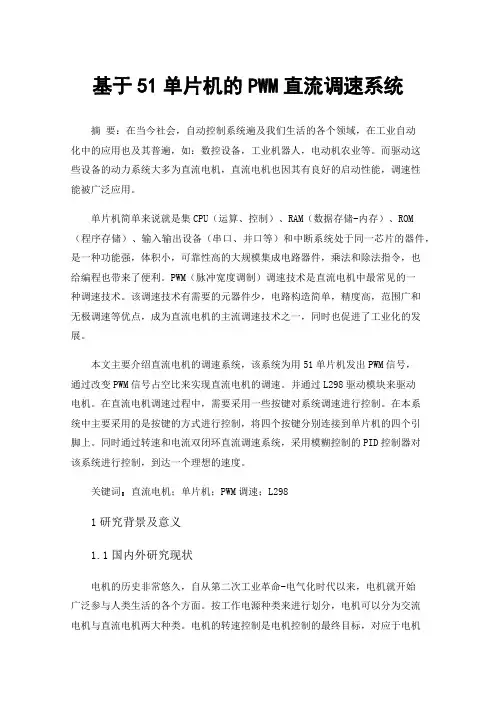

基于51单片机的PWM直流调速系统摘要：在当今社会，自动控制系统遍及我们生活的各个领域，在工业自动化中的应用也及其普遍，如：数控设备，工业机器人，电动机农业等。

而驱动这些设备的动力系统大多为直流电机，直流电机也因其有良好的启动性能，调速性能被广泛应用。

单片机简单来说就是集CPU（运算、控制）、RAM（数据存储-内存）、ROM（程序存储）、输入输出设备（串口、并口等）和中断系统处于同一芯片的器件，是一种功能强，体积小，可靠性高的大规模集成电路器件，乘法和除法指令，也给编程也带来了便利。

PWM（脉冲宽度调制）调速技术是直流电机中最常见的一种调速技术。

该调速技术有需要的元器件少，电路构造简单，精度高，范围广和无极调速等优点，成为直流电机的主流调速技术之一，同时也促进了工业化的发展。

本文主要介绍直流电机的调速系统，该系统为用51单片机发出PWM信号，通过改变PWM信号占空比来实现直流电机的调速。

并通过L298驱动模块来驱动电机。

在直流电机调速过程中，需要采用一些按键对系统调速进行控制。

在本系统中主要采用的是按键的方式进行控制，将四个按键分别连接到单片机的四个引脚上。

同时通过转速和电流双闭环直流调速系统，采用模糊控制的PID控制器对该系统进行控制，到达一个理想的速度。

关键词：直流电机；单片机；PWM调速；L2981研究背景及意义1.1国内外研究现状电机的历史非常悠久，自从第二次工业革命-电气化时代以来，电机就开始广泛参与人类生活的各个方面。

按工作电源种类来进行划分，电机可以分为交流电机与直流电机两大种类。

电机的转速控制是电机控制的最终目标，对应于电机的控制，交流调速系统与直流调速系统是电机自动控制系统中的两个重要组成部分。

直流调速系统与交流调速系统相比，具有调速精度高、调速范围广的特点，并且其变流装置控制简单，并具有更好的启动与制动性能。

在调速性能要求比较高、大功率、大扭矩的场合，如轧钢厂，海上钻井平台，直流调速系统仍占据主导地位。

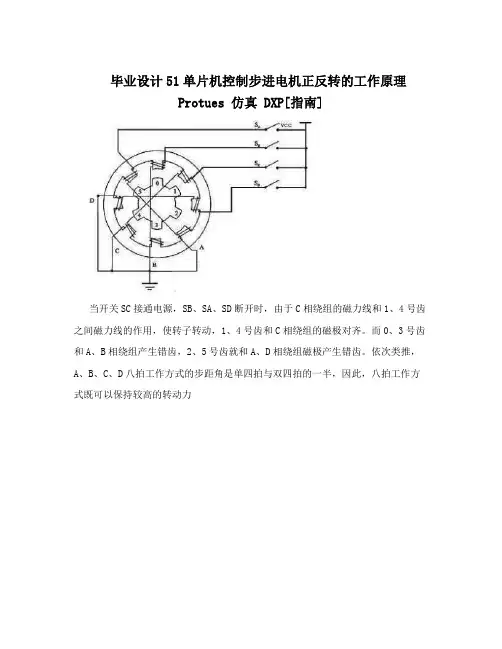

毕业设计51单片机控制步进电机正反转的工作原理Protues 仿真 DXP[指南]当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。

而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。

依次类推，A、B、C、D八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力ULN2003的驱动直接用单片机系统的5V电压，可能力矩不是很大，大家可自行加大驱动电压到12V。

1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。

这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。

使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。

仅仅处于一种盲目的仿制阶段。

这就给户在产品选型、使用中造成许多麻烦。

签于上述情况，我们决定以广泛的感应子式步进电机为例。

叙述其基本工作原理。

望能对广大用户在选型、使用、及整机改进时有所帮助。

二、感应子式步进电机工作原理(一)反应式步进电机原理由于反应式步进电机工作原理比较简单。

下面先叙述三相反应式步进电机原理。

1、结构: 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

0、1/3て、2/3て,(相邻两转子齿轴线间的距离为齿距以て表示)，即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，(A'就是A，齿5就是齿1)下面是定转子的展开图:2、旋转: 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，(转子不受任何力以下均同)。

单片机控制小功率直流电机一. 设计要求：用单片机控制直流电机加速、减速、正反转和停止。

二. 设计方案分析1、方案设计：直流电机只要能提供一定的直流就可以转动，改变电压极性可以改变转动方向，可以通过给直流电机提供脉冲信号来驱动它，脉冲信号的占空比可以影响到直流电机的平均速度，因此可以通过调整占空比从而能实现调速的目的。

直流电机的驱动电路要有过流保护作用，可用二极管来实现，另外电机的驱动电流是比较大的所以需要用三极管来放大电流。

程序的关键就是如何实现占空比的调整，这个可以通过对51单片机定时器重装初值进行改变，从而改变时间。

设计中用到的元件：STC89C52、晶振（12MHz）、小按键、三极管、二极管、电容、电阻等。

2、背景知识介绍：直流电机调速原理本设计的主要思想为利用PWM控制占空比从而达到改变电机速度。

下面为PWM控制原理；图1为PWM降压斩波器的原理电路及输出电压波形。

在图1a中，假定晶体管V1先导通T1，秒(忽略V1的管压降，这期间电源电压Ud全部加到电枢上)，然后关断T2秒(这期间电枢端电压为零)。

如此反复，则电枢端电压波形如图1b中所示。

电动机电枢端电压Ua为其平均值。

图1 PWM降压斩波器原理电路及输出电压波形a) 原理图 b)输出电压波形 1112a d d d T T U U U U T T Tα===+ (3) 式(3)中1112T T T T Tα==+ （4）α为一个周期T 中，晶体管V1导通时间的比率，称为负载率或占空比。

使用下面三种方法中的任何一种，都可以改变α的值，从而达到调压的目的：(1)定宽调频法：T1保持一定，使T2在0～∞范围内变化；(2)调宽调频法：T2保持一定，使T1在0～∞范围内变化(3)定频调宽法：T1+T2=T 保持一定，使T ，在0～T 范围内变化。

不管哪种方法，α的变化范围均为0≤α≤l ，因而电枢电压平均值Ua 的调节范围为0～Ud ，均为正值，即电动机只能在某一方向调速，称为不可逆调速。

xxxxxx大学课程设计报告课程设计名称：单片机系统综合课程设计课程设计题目：基于51单片机的直流电机控制院（系）：专业：班级：学号：姓名：指导教师：完成日期：xxxxxx大学课程设计报告目录第1章总体设计方案 (1)1.1课程设计的内容和要求 (1)1.2课程设计原理 (1)1.3课程设计思路 (1)1.3.1 提出方案 (1)1.3.2 方案阐述 (2)1.4实验环境 (2)第2章详细设计方案 (3)2.1实现方法 (3)2.2模块设计 (3)2.2.1 主函数模块 (3)2.2.2 外中断模块 (4)2.2.3 数码管显示函数模块 (6)2.3实验箱连线图 (6)第3章结果测试及分析 (8)3.1调试步骤及方法 (8)3.2结果分析 (8)参考文献 (9)附录1（源程序） (10)附录2（电路图） (13)附录3（器件清单） (14)第1章总体设计方案1.1 课程设计的内容和要求(1) 课程设计内容利用MCS-51单片机控制PWM信号从而实现对直流电机转速进行控制，具体内容如下：①能够控制直流电机的正反转；②能够控制电机的加速和减速；③能够控制电机的启动和停止；④直流电机的运行状态,速度等级显示在数码管上。

(2) 设计要求：①立完成课程设计任务；②过老师现场验收；③出完整的课程设计报告。

1.2 课程设计原理根据题目要求通过控制占空比的改变，从而改变直流电机的转速，再将速度的等级显示在数码管上。

用户通过控制查询自定义位变量的改变而控制直流电机启动和停止，又通过两个外中断函数和一个延时函数改变占空比的值，来实现对直流电机的加速和减速。

再选取一个数码管来显示转速的等级。

1.3 课程设计思路1.3.1 提出方案由于是控制PWM信号实现对直流电机的控制，PWM是脉冲宽度调制，产生的方波高电平时间跟周期的比例叫占空比，所以就要用占空比的改变实现电机的加速和减速。

通过调用外中断函数改变方波高电平的时间,再控制周期不变就会使电机的转速改变。

基于51单片机的直流电机PWM调速控制系统设计I摘要本文主要研究了利用MCS-51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。

本文中采用了三极管组成了PWM信号的驱动系统，并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节，从而控制其输入信号波形等均作了详细的阐述。

另外，本系统中使用了霍尔元件对直流电机的转速进行测量，经过处理后，将测量值送到液晶显示出来。

关键词：PWM信号，霍尔元件，液晶显示，直流电动机II目录目录 (III)1 引言 (1)1.1 课题背景 (1)1.1.2 开发背景 (1)1.1.3 选题意义 (2)1.2 研究方法及调速原理 (2)1.2.1 直流调速系统实现方式 (4)1.2.2 控制程序的设计 (5)2 系统硬件电路的设计 (6)2.1 系统总体设计框图及单片机系统的设计 (6)2.2 STC89C51单片机简介 (6)2.2.1 STC89C51单片机的组成 (6)2.2.2 CPU及部分部件的作用和功能 (6)2.2.3 STC89C51单片机引脚图 (7)2.2.4 STC89C51引脚功能 (7)3 PWM信号发生电路设计 (10)3.1 PWM的基本原理 (10)3.2 系统的硬件电路设计与分析 (10)3.3 H桥的驱动电路设计方案 (11)5 主电路设计 (13)5.1 单片机最小系统 (13)5.2 液晶电路 (13)5.2.1 LCD 1602功能介绍 (14)5.2.2 LCD 1602性能参数 (15)5.2.3 LCD 1602与单片机连接 (17)5.2.4 LCD 1602的显示与控制命令 (18)5.3 按键电路 (19)5.4 霍尔元件电路 (20)III5.4.1 A3144霍尔开关的工作原理及应用说明 (21)5.4.2 霍尔传感器测量原理 (22)6 系统功能调试 (23)总结 (24)致谢 (25)参考文献 (26)IV1 引言1.1 课题背景1.1.2 开发背景在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。

51单片机可以同时控制数码管显示时间并且电机正反转动我用C语言写的，用上了中断，main函数里，必须要一直执行数码管显示的那个语句，所以电机转动的语句就没办法执行了，电机是直流电机，驱动是L298N。

而设计的目的是数码管一直显示时间，同时控制电机正反转动，以及加速转动（简单的洗衣机模型)，到甩干结束，数码管时间暂停，电机停止转动。

程序如下#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2^6;sbit wela=P2^7;sbit IN1=P1^1;sbit IN2=P1^2;sbit ENA=P1^3;sbit key=P3^4;sbit stop=P3^5;int num=0,num1=0,m1=0,m2=0,s1=0,s2=0,i=0,n=0;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40} ;//0x40在数码管上显示“-”void delay(uint a) //延时语句{uint p,q;for(p=0;p<a;p++)for(q=0;q<110;q++);}void keyscan()//键盘输入语句{if(key==0){delay(10);if(key==0)TR0=1;}if(stop==0){delay(10) ;if(stop==0)EA=~EA;}}void display(uchar m1,uchar m2, uchar s1,uchar s2)//数码管显示语句{dula=1;P0=table[m2];dula=0;wela=1;P0=0xfe; wela=0; delay(1);dula=1;P0=table[m1]; dula=0;P0=0xff; wela=1;P0=0xfd; wela=0; delay(1);dula=1;P0=table[10]; dula=0;P0=0xff; wela=1;P0=0xfb; wela=0; delay(1);dula=1;P0=table[s2]; dula=0;P0=0xff;P0=0xf7;wela=0;delay(1);dula=1;P0=table[s1];dula=0;P0=0xff;wela=1;P0=0xef;wela=0;delay(1);}void main(){TMOD=0x01;TH0=(65536-45872)/256;TL0=(65536-45872)%256;EA=1;ET0=1;while(1){keyscan();display(m1,m2,s1,s2);}for(n=0;n<50;n++) //驱动电机正反转动，以及以后加速转动等等。

基于MC51单片机的直流电机PWM调速系统一、概述随着现代工业技术的不断发展，直流电机因其良好的调速性能和控制精度，在工业自动化、机器人、航空航天等领域得到了广泛的应用。

PWM（脉宽调制）技术作为一种高效的电机调速方法，能够有效地控制直流电机的速度和方向。

本文旨在介绍一种基于MC51单片机的直流电机PWM调速系统，通过单片机实现对直流电机的精确控制。

该系统以MC51单片机为核心控制器，利用其强大的运算能力和丰富的外设接口，实现对直流电机的PWM调速控制。

系统通过采集电机的实时转速信息，结合用户设定的目标转速，利用PWM信号调整电机的输入电压，从而实现对电机转速的精确控制。

系统还具备过流、过压等保护功能，确保电机在安全可靠的环境下运行。

基于MC51单片机的直流电机PWM调速系统具有结构简单、控制精度高、响应速度快等优点，适用于各种需要精确控制直流电机转速的场合。

通过本系统的研究与应用，可以进一步提高工业自动化水平，推动相关产业的发展。

1. 直流电机PWM调速系统的研究背景与意义直流电动机作为最早出现的电动机类型，长期以来在调速控制领域占据着统治地位。

其良好的线性调速特性、简单的控制性能、高效的能量转换效率以及优异的动态特性，使得直流电动机在各种应用场景中得到了广泛的应用。

特别是在对调速性能要求较高的场合，如电力牵引、轧钢机、起重设备等，直流电动机更是发挥了不可替代的作用。

随着科学技术的不断进步和工业应用需求的日益复杂，传统的直流电机调速方式已经难以满足现代工业生产的需求。

传统的调速方法往往存在调速精度不高、调速范围有限、能耗较大等问题，严重制约了直流电动机在更多领域的应用。

为了解决这些问题，PWM（脉冲宽度调制）调速技术应运而生。

PWM技术利用微处理器的数字输出来对模拟电路进行控制，具有控制简单、灵活和动态响应好的优点。

通过将PWM技术应用于直流电机调速系统，可以实现对电机转速的精确控制，提高调速精度和调速范围，同时降低能耗，提高系统的稳定性和可靠性。

基于51单片机控制直流电机的设计设计目标：1.实现电机的正反转控制。

2.实现电机的速度控制。

3.实现电机的位置控制。

硬件设计：1.51单片机控制器：选择一款性能较好的51单片机，如STC89C522.直流电机：选择合适的直流电机，根据设计需求确定功率和转速。

3.驱动电路：为直流电机提供合适的驱动电路，可以选择H桥驱动芯片，如L298N。

4.传感器：根据设计需求，选用合适的传感器，如编码器、讯号灯等。

软件设计：1.系统初始化：对51单片机进行初始化设置，包括端口方向、定时器等配置。

2.速度控制：设计PID算法，实现对直流电机的速度控制。

通过读取传感器反馈的速度信息，与设定值进行比较，输出控制信号控制电机速度。

3.正反转控制：设计控制程序，读取输入信号控制直流电机的正反转。

可以通过输入按键、外部信号或者串口通信来实现控制。

4.位置控制：通过编码器等传感器读取直流电机的位置信息，与设定值进行比较，输出控制信号控制电机运动到目标位置。

5.通信功能：如果需要与其他设备进行通信，可以使用串口、蓝牙等通信模块实现数据传输。

设计步骤：1.确定设计需求：根据具体应用场景，确定控制电机的功能需求，包括速度控制、正反转控制和位置控制等。

2.硬件搭建：按照设计需求，选取合适的电机、驱动电路和传感器，并进行搭建和连接。

3.软件开发：根据设计目标，编写相应的程序代码，实现功能要求。

5.优化改进：根据实际使用情况，对系统进行优化改进，提高系统的性能和稳定性。

总结：基于51单片机控制直流电机的设计是一种常见的嵌入式系统开发方案。

通过合理选择硬件和设计软件，可以实现控制电机的速度、方向和位置等功能。

在实际应用中，还可以根据具体需求进行优化改进，使系统更加稳定和可靠。
