反应输电线路两点接地短路电流保护动作情况分析

电力配电线路故障原因分析及处理摘要：配电网是电网中重要的一环，它与电网的各种设备相连，电网发生故障后，电网将通过配网为客户供电。

当前配电线路运行中出现的问题很多，造成输电品质不佳，对电网的安全运行产生了很大的影响。

为提高配电线路的检修质量，必须对检修人员进行全面的分析，明确其主要原因，严格落实检修方案，增强安全意识，确保电网正常运行。

关键词：配电线路；线路故障；线路检修1电力系统配电线路常见故障1.1配电线路接地故障在电力系统中，通常将配电线路的接地划分为保护接地和工作接地。

其中，保护接地是指在电力设备的金属表面上设置接地装置，把电力设备内部的局部电流导入到地面，从而防止工人受到金属外壳的直接电击，从而避免了安全事故。

工作接地通常可分为三种类型，即中性点接地、防雷接地和塔接地。

通过中性点接地，可以使配电网的电压得到稳定；在雷击发生时，防雷接地能有效地阻止雷击对电力设施的损害；采用塔状接地，可以使电力装置的线路更加简单。

以上的接地技术在电力系统中起着举足轻重的作用，一旦有一种接地方式的缺陷，就会使配电系统的接地失效。

在设备安装过程中，配电线路具有设备正常运行、保护设备、减少故障等功能，对配电线路的正常运行也是保障检修人员生命安全的一项重要措施。

在配电网建设中，电力系统的接地网设计是建筑工人应重视的问题。

设备盖板、操作变压器、地杆等都是常见的保护接地设备，通常情况下，使用保护接地设备能使人身安全得到最大程度的保护。

在实际应用中，常忽略了保护接地设备的安装，严重影响了以后的使用。

若缺乏保护接地设备，将会使配电线路的绝缘点受到损坏，使电流过大、电压过高，长期下去，将会给电网带来极大的负荷，严重的会对电网的安全和生命安全产生不利的影响。

1.2配电线路短路故障鸟儿在这里逗留或筑巢，电线T型连接，角柱和绝缘开关的安装和连接不当，都会造成电力系统的短路。

鸟粪、鸟在飞行、着陆过程中展翅会导致绝缘子被污，从而导致线路短路；当鸟儿把树枝或其它物质搭在配电线路上时，会引起电力系统间的短路。

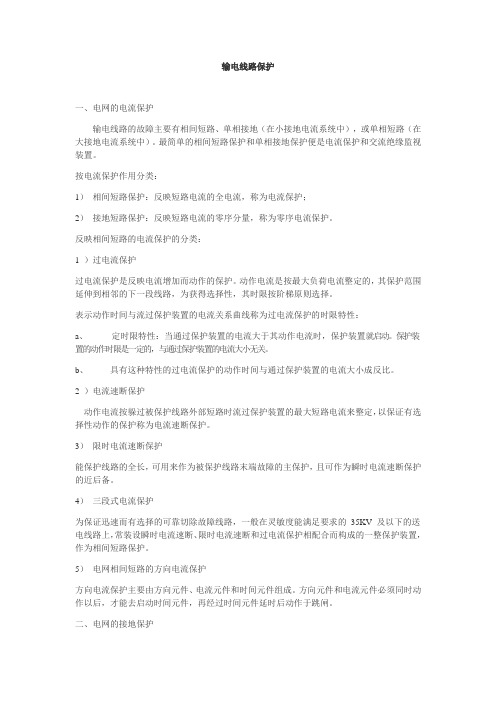

输电线路保护一、电网的电流保护输电线路的故障主要有相间短路、单相接地（在小接地电流系统中），或单相短路（在大接地电流系统中）。

最简单的相间短路保护和单相接地保护便是电流保护和交流绝缘监视装置。

按电流保护作用分类：1）相间短路保护：反映短路电流的全电流，称为电流保护；2）接地短路保护：反映短路电流的零序分量，称为零序电流保护。

反映相间短路的电流保护的分类：1）过电流保护过电流保护是反映电流增加而动作的保护。

动作电流是按最大负荷电流整定的，其保护范围延伸到相邻的下一段线路，为获得选择性，其时限按阶梯原则选择。

表示动作时间与流过保护装置的电流关系曲线称为过电流保护的时限特性：a、定时限特性：当通过保护装置的电流大于其动作电流时，保护装置就启动。

保护装置的动作时限是一定的，与通过保护装置的电流大小无关。

b、具有这种特性的过电流保护的动作时间与通过保护装置的电流大小成反比。

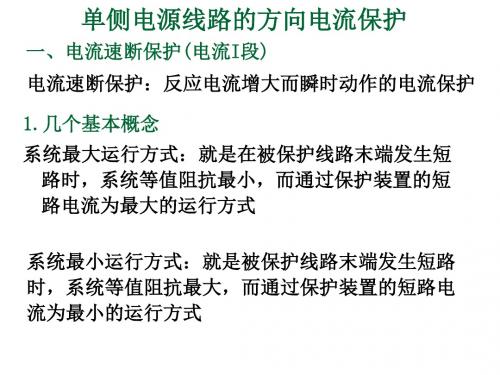

2）电流速断保护动作电流按躲过被保护线路外部短路时流过保护装置的最大短路电流来整定，以保证有选择性动作的保护称为电流速断保护。

3）限时电流速断保护能保护线路的全长，可用来作为被保护线路末端故障的主保护，且可作为瞬时电流速断保护的近后备。

4）三段式电流保护为保证迅速而有选择的可靠切除故障线路，一般在灵敏度能满足要求的35KV及以下的送电线路上，常装设瞬时电流速断、限时电流速断和过电流保护相配合而构成的一整保护装置，作为相间短路保护。

5）电网相间短路的方向电流保护方向电流保护主要由方向元件、电流元件和时间元件组成。

方向元件和电流元件必须同时动作以后，才能去启动时间元件，再经过时间元件延时后动作于跳闸。

二、电网的接地保护1、零序电流保护1）零序电流速断（零序I段）保护2）零序电流限时速断（零序II段）保护3）零序过电流（零序III段）保护2、方向性零序电流保护三、电网的距离保护1、距离保护的基本概念反映U/I=Z的保护，称为距离保护（阻抗保护）。

莱钢科技第4期（总第204期）两相接地短路导致35kV线路跳闸事故分析李传红-李传东S耿波2,时鹏I（1检修事业部;2机械动力部）摘要：对两相接地短路导致35kV馈出线路跳闸事故，进行查找和原因分析，并提出防范措施,供同行参考。

关键词：接地;短路;跳闸;分析0前言中性点不接地系统发生单相接地时，因线路的线电压无论其相位和量值均未发生变化，该系统中的用电设备仍能照常运行，但不允许长期运行，因此时另外两相对地电压将会升高,最高可至线电压,很可能造成绝缘薄弱点击穿接地,形成两相接地短路,致使线路跳闸失电。

本文结合我公司电网一起实际运行故障案例.对两相接地短路致35kV线路跳闸失电事故的原因进行了分析，并提出了防范措施。

供参考。

1事故现象8月26日05：16：55,110kV银山变电站综保监控后台微机显示35kV精炼1线3512零序皿段接地，小电流接地选线装置显示35kV I段母线C 相接地，接地线路为35kV精炼I线3512。

05：19：02,银山站35kV精炼I线断路器速断保护动作跳闸，动作电流值Idz=78.06（A）,电流互感器变比为600/50同时,35kV棒材I线用户棒材厂的进线断路器及其广主变保护动作跳闸。

35kV精炼I线、35kV棒材厂进线断路器跳闸，导致特钢事业部5"连铸机、6*连铸机、2"精炼炉停机，棒材厂轧材生产线失电停机;同时，因供电系统低电压导致炼铁厂、炼钢厂、焦化厂部分设备失电停机。

两相接地短路故障及其供配电一次系统简图如图1所示。

2故障查找查阅110kV银山变电站故障录波信息：05：16：55,作者简介：李传红（1978-），女,2015年毕业于大连理工大学机械设计制造专业。

高级工程师，从事设备检修技术工作。

35kV精炼I线3512的C相接地；05：19：02,35kV 棒材I线3515A相接地报警，与此同时，银山站35kV精炼I线断路器速断保护动作跳闸。

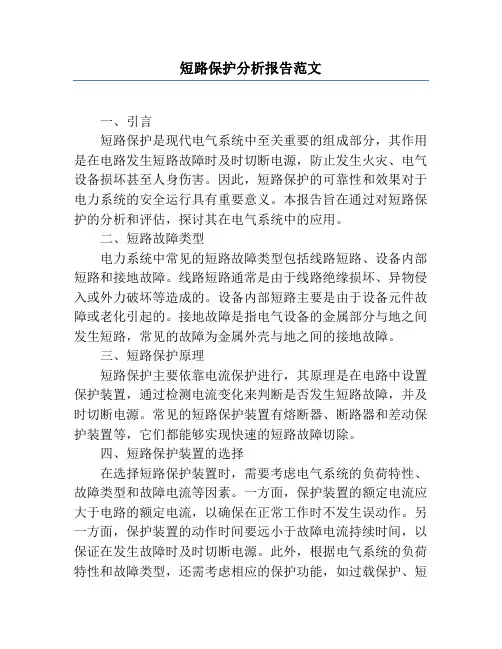

短路保护分析报告范文一、引言短路保护是现代电气系统中至关重要的组成部分，其作用是在电路发生短路故障时及时切断电源，防止发生火灾、电气设备损坏甚至人身伤害。

因此，短路保护的可靠性和效果对于电力系统的安全运行具有重要意义。

本报告旨在通过对短路保护的分析和评估，探讨其在电气系统中的应用。

二、短路故障类型电力系统中常见的短路故障类型包括线路短路、设备内部短路和接地故障。

线路短路通常是由于线路绝缘损坏、异物侵入或外力破坏等造成的。

设备内部短路主要是由于设备元件故障或老化引起的。

接地故障是指电气设备的金属部分与地之间发生短路，常见的故障为金属外壳与地之间的接地故障。

三、短路保护原理短路保护主要依靠电流保护进行，其原理是在电路中设置保护装置，通过检测电流变化来判断是否发生短路故障，并及时切断电源。

常见的短路保护装置有熔断器、断路器和差动保护装置等，它们都能够实现快速的短路故障切除。

四、短路保护装置的选择在选择短路保护装置时，需要考虑电气系统的负荷特性、故障类型和故障电流等因素。

一方面，保护装置的额定电流应大于电路的额定电流，以确保在正常工作时不发生误动作。

另一方面，保护装置的动作时间要远小于故障电流持续时间，以保证在发生故障时及时切断电源。

此外，根据电气系统的负荷特性和故障类型，还需考虑相应的保护功能，如过载保护、短路保护和接地故障保护等。

五、短路保护的常见问题和解决方案在实际应用中，短路保护常常会遇到一些问题。

例如，保护装置的调试和动作特性难以确定，容易误动作或漏动作。

针对这些问题，可以采取如下解决方案：加强对保护装置的调试和测试，确保其动作特性符合设计要求；定期检测保护装置的性能，及时发现和排除故障；提高操作人员的技能水平，加强对电气系统的维护和管理。

六、短路保护的改进方向当前，随着电力系统的发展和智能化水平的提高，短路保护也面临着新的挑战和机遇。

为了提高保护的可靠性和精确性，可以考虑以下改进方向：引入智能保护装置，实现对电气系统的在线监测和故障诊断；采用远方保护通信技术，实现跨区域的保护协调和联动；研究和应用新型保护方法，如基于机器学习的保护算法和自适应保护装置等。

输电线路运行故障及措施分析输电线路是电力系统中非常重要的基础设施，一旦出现故障，不仅会影响电力供应，还可能对人民生命财产造成巨大威胁。

因此，及时发现和处理输电线路故障是非常关键的。

本文将分析输电线路故障的类型和应对措施。

1.故障类型（1）短路故障短路故障是指两根或两根以上输电线路或变电站设备之间，发生了直接或间接的互相接触、或接近而无绝缘保护漏电流通过的故障。

短路故障的特点是短路电流大，容易造成设备烧毁，并可能引发火灾等安全事故。

（2）断线故障断线故障是指两根或两根以上输电线路之间突然断开连接的故障。

断线故障的特点是设备仍然可用，但容易造成断电，影响用户用电。

（3）接地故障接地故障是指设备的绝缘破损，导致设备与地之间发生直接或间接接触而产生的故障。

接地故障的特点是出现了漏电流而不是短路电流，但仍会造成电力设备受损和供电中断。

2.应对措施（1）自动保护系统自动保护系统是一种实时监测电力系统故障并采取快速断开电源的保护系统。

在输电线路发生短路、接地等故障时，自动保护系统可以采取跳闸、切断电源等快速保护措施，从而有效地缩小故障损失，保证系统安全。

（2）巡检系统巡检系统是对输电线路进行定期检查和维护的一种方法。

通过检查输电线路的绝缘情况、接头的紧固状况等，及时发现线路存在的潜在问题，加强维护和保养工作，避免故障的发生。

（3）维护保养维护保养是一种防范性措施，通过对输电线路进行定期检查、清扫、松紧度检查、防腐漆涂装等维修保养，保持设备的良好状态，检修异常设备，提高设备的可靠性和使用寿命。

（4）应急预案在发生突发事故时，电力部门需要制定应急预案，如迅速组织人员进行现场处理和有序疏散周围人群，消除故障的影响。

总之，输电线路故障常常发生，为保证人民生命财产安全以及电力系统的正常运行，必须采取有效的应对措施，避免故障的发生，或在故障发生时尽快进行处理和修复。
