最新电大土木工程力学形考作业任务0105网考试题及答案

土木工程力学（本）一、选择填空题1.从几何角度，结构通常可以分为三类：（1）○1通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）○2厚度远小于其长度和宽度。

（3）○3长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构） C．杆件结构 D．拱结构正确答案:○1C ○2 B ○3 A2.结点通常简化为以下三种类型：从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点 B．刚结点 C．组合结点正确答案:○1 C ○2B ○3A3.请把文字与选项对应起来。

（1）○1不允许结构在支承处发生任何方向的移动和转动。

（2）○2不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

（3）○3只允许结构在支承处绕铰转动，而不能发生任何移动。

（4）○4只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．定向支座 B．固定支座 C．固定铰支座 D．活动铰支座正确答案:○1B ○2A ○3 C ○4D4.请把文字与选项对应起来。

根据荷载的作用时间不同，荷载可以分为：○1——永久作用在结构上的不变荷载。

○2——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：○3——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

○4——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

根据作用的方式可以分为：○5——是指满布在结构或构件某部分面积上的荷载。

○6——作用在结构上的荷载一般总是分布在一定的面积上，当荷载作用面积远小于结构或构件的尺寸时，可以认为此荷载是作用在结构或构件的一个点上。

年国家开放大学电大自己《土木工程力学》形成性考核及答案2022年土木工程力学（本）形成性考核册土木工程力学（本）形成性考核册作业一一、选择题（每小题2分，共20分）1．三刚片组成几何不变体系的规则是（B）A三链杆相联，不平行也不相交于一点B三铰两两相联，三铰不在一直线上C三铰三链杆相联，杆不通过铰D一铰一链杆相联，杆不过铰2．在无多余约束的几何不变体系上增加二元体后构成（C）A可变体系B瞬变体系C无多余约束的几何不变体系有多余约束的几何不变体系3．瞬变体系在一般荷载作用下，（C）A产生很小的内力B不产生内力C产生很大的内力D不存在静力解答4．已知某体系的计算自由度W=-3，则体系的（D）A自由度为3B自由度等于0C多余约束数等于3D多余约束数大于等于35．不能作为建筑结构使用的是（D）A无多余约束的几何不变体系B有多余约束的几何不变体系C几何不变体系D几何可变体系6．图示桁架有几根零杆（D）A2C4D6FP7．下图所示结构的弯矩图形状应为（A）FPABCD图1FP8．图示多跨静定梁的基本部分是（B ）AAB部分BBC部分CCD部分DDE部分ABCDE9．荷载作用下产生桁架位移的主要原因是（AA轴向变形B弯曲变形C剪切变形D扭转变形10．三铰拱在集中力作用下其合理拱轴线形状是（D）A折线B圆弧C双曲线D抛物线二、判断题（每小题2分，共20分）1．多余约束是体系中不需要的约束。

（）2．如果体系的计算自由度大于零，那么体系一定是几何可变体系。

（）3．两根链杆的约束作用相当于一个单铰。

（）4．一个体系是有n个自由度的几何可变体系，那么加入n个约束后就成为无多余约束的几何不变体系。

（）5．两刚片用三链杆相联，且三链杆平行不等长，则构成瞬变体系。

（）6．图示两个单跨梁，同跨度同荷载。

但横截面形状不同，故其内力也不相同。

（√）FPFP7．三铰拱的矢高f越大，水平推力也越大。

（）8．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。

土木工程力学（本）形成性考核册作业一一、选择题（每小题2分，共20分）1．三刚片组成几何不变体系的规则是（）A 三链杆相联，不平行也不相交于一点B 三铰两两相联，三铰不在一直线上C 三铰三链杆相联，杆不通过铰D 一铰一链杆相联，杆不过铰2．在无多余约束的几何不变体系上增加二元体后构成（）A 可变体系B 瞬变体系C 无多余约束的几何不变体系D 有多余约束的几何不变体系3．瞬变体系在一般荷载作用下，（）A产生很小的内力 B不产生内力C产生很大的内力 D不存在静力解答4．已知某体系的计算自由度W=-3，则体系的（）A自由度为3 B自由度等于0C 多余约束数等于3D 多余约束数大于等于35．不能作为建筑结构使用的是（）A无多余约束的几何不变体系B有多余约束的几何不变体系C 几何不变体系 D几何可变体系6．图示桁架有几根零杆（）7．下图所示结构的弯矩图形状应为（）A 折线B 圆弧C 双曲线D 抛物线二、判断题（每小题2分，共20分）1．多余约束是体系中不需要的约束。

（⨯）2．如果体系的计算自由度大于零，那么体系一定是几何可变体系。

（∨）3．两根链杆的约束作用相当于一个单铰。

（⨯）4．一个体系是有n个自由度的几何可变体系，那么加入n个约束后就成为无多余约束的几何不变体系。

（⨯）题2-7图2．解： 3．解：4．解：四、绘制下图所示各结构的弯矩图。

（每小题10分，共30分） 1．⨯ ⨯作弯矩图如下：2．作弯矩图如下：3．解：作弯矩图如下：土木工程力学（本）形成性考核册作业二一、选择题（每小题2分，共10分）1．用力法计算超静定结构时，其基本未知量为（ ）A 杆端弯矩B 结点角位移C 结点线位移D 多余未知力2．力法方程中的系数ij δ代表基本体系在1=j X 作用下产生的（ ） A i XB j XC i X 方向的位移D j X 方向的位移 3．在力法方程的系数和自由项中（ ） A ij δ恒大于零 B ii δ恒大于零 C ji δ恒大于零D iP ∆恒大于零4．下列哪一条不是图乘法求位移的适用条件？（ ） A 直杆 B EI 为常数 C P M 、M 至少有一个为直线形 D P M 、M 都必须是直线形5．下图所示同一结构在两种不同荷载作用下，它们之间的关系是（ ） A A 点的水平位移相同 B C 点的水平位移相同 C C 点的水平位移相同 D BC 杆变形相同二、判断题（每小题2分，共10分）1．静定结构由于支座移动引起的位移与刚度无关。

土木工程力学（本）形成性考核册作业一一、选择题（每小题2分，共20分）1．三刚片组成几何不变体系的规则是（）A 三链杆相联，不平行也不相交于一点B 三铰两两相联，三铰不在一直线上C 三铰三链杆相联，杆不通过铰D 一铰一链杆相联，杆不过铰2．在无多余约束的几何不变体系上增加二元体后构成（）A 可变体系B 瞬变体系C 无多余约束的几何不变体系D 有多余约束的几何不变体系3．瞬变体系在一般荷载作用下，（）A产生很小的内力 B不产生内力C产生很大的内力 D不存在静力解答4．已知某体系的计算自由度W=-3，则体系的（）A自由度为3 B自由度等于0C 多余约束数等于3D 多余约束数大于等于35．不能作为建筑结构使用的是（）A无多余约束的几何不变体系B有多余约束的几何不变体系C 几何不变体系 D几何可变体系6．图示桁架有几根零杆（）7．下图所示结构的弯矩图形状应为（）A 折线B 圆弧C 双曲线D 抛物线二、判断题（每小题2分，共20分）1．多余约束是体系中不需要的约束。

（⨯）2．如果体系的计算自由度大于零，那么体系一定是几何可变体系。

（∨）3．两根链杆的约束作用相当于一个单铰。

（⨯）4．一个体系是有n个自由度的几何可变体系，那么加入n个约束后就成为无多余约束的几何不变体系。

（⨯）题2-7图2．解： 3．解：4．解：四、绘制下图所示各结构的弯矩图。

（每小题10分，共30分） 1．⨯ ⨯作弯矩图如下：2．作弯矩图如下：3．解：作弯矩图如下：土木工程力学（本）形成性考核册作业二一、选择题（每小题2分，共10分）1．用力法计算超静定结构时，其基本未知量为（ ）A 杆端弯矩B 结点角位移C 结点线位移D 多余未知力2．力法方程中的系数ij δ代表基本体系在1=j X 作用下产生的（ ） A i XB j XC i X 方向的位移D j X 方向的位移 3．在力法方程的系数和自由项中（ ） A ij δ恒大于零 B ii δ恒大于零 C ji δ恒大于零D iP ∆恒大于零4．下列哪一条不是图乘法求位移的适用条件？（ ） A 直杆 B EI 为常数 C P M 、M 至少有一个为直线形 D P M 、M 都必须是直线形5．下图所示同一结构在两种不同荷载作用下，它们之间的关系是（ ） A A 点的水平位移相同 B C 点的水平位移相同 C C 点的水平位移相同 D BC 杆变形相同二、判断题（每小题2分，共10分）1．静定结构由于支座移动引起的位移与刚度无关。

最新国家开放大学电大《土木工程力学（本科）》网络核心课形考网考作业及答案100%通过考试说明：2018年秋期电大把《土木工程力学》网络核心课纳入到“国开平台”进行考核，它由5次形成性考核作业及2次学习活动组成。

针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

活动一（寻找结构计算简图）计分活动1：寻找结构计算简图一、主题在第一章里我们学习了结构体系中常见结点、支座的类型以及结构计算简图的概念。

这一章里我们学习了各种常见的静定结构。

你能发现实际生活中的铰结点、刚结点以及各种支座吗？你能试着画出某一个结构的结构计算简图吗？二、具体要求：（1）在论坛上传图片并说明是哪一种结点或支座。

（2）在论坛上传某一个结构与结构计算简图的图片。

（3）上面两个任务任选其一完成即可。

三、活动分值本次学习活动满分为50分，其成绩将影响你的最终形考成绩。

答案1：（支座）答案2：（结点）形成性考核作业1一、选择填空题（每空1分，共20分）题目1从几何角度，结构通常可以分为三类：（1）C 通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）B厚度远小于其长度和宽度。

（3）A长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构）C．杆件结构 D．拱结构题目2CBA从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点 B．刚结点 C．组合结点题目3请把文字与选项对应起来。

（1）B不允许结构在支承处发生任何方向的移动和转动。

（2）A不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

土木工程力学(本)形考作业一
《土木工程力学(本)》形考作业一可能会包含以下内容：
1. 静力学基本概念和公理：介绍静力学的基本概念，如力、力矩、力偶等，以及静力学的公理，如二力平衡公理、加减平衡力系公理等。

2. 平面力系的简化：讨论平面力系的简化方法，包括力的平移定理、平面任意力系向一点简化等。

3. 平面力系的平衡条件：研究平面力系的平衡条件，如平面汇交力系的平衡条件、平面力偶系的平衡条件、平面任意力系的平衡条件等。

4. 材料力学的基本概念：介绍材料力学的基本概念，如应力、应变、弹性模量等。

5. 拉伸和压缩：研究杆件在拉伸和压缩时的应力和应变分布，以及拉伸和压缩时的强度计算。

6. 扭转：讨论杆件在扭转时的应力和应变分布，以及扭转时的强度计算。

7. 弯曲：研究杆件在弯曲时的应力和应变分布，以及弯曲时的强度计算。

以上是一些可能出现在《土木工程力学(本)》形考作业一中的内容，具体的形考作业内容可能会因教师的要求和课程的重点而有所不同。

土木工程力学（本）网络形考任务一参考资料一、填空题????1.结点通常简化为以下三种类型：(组合结点) ? (刚结点)? （铰结点）2.从几何角度，结构通常可以分为三类：杆件结构_通常由若干根杆件相互联结组成,杆件的几何特征是其长度远大于横截面上两个方向的尺度。

_板壳结构（薄壁结构）_ 厚度远小于其长度和宽度。

_实体结构_长、宽、高三个方向尺度大小相近（属于同一数量级）。

3.一根链杆相当于1个约束；一个单铰相当于_2_个约束；一个刚结点相当于_3_个约束。

4.在任意荷载作用下，若不考虑材料的变形，其几何形状与位置均保持不变，这样的体系称为_几何不变体系_。

即使不考虑材料的变形，在很小的荷载作用下，也会引起其几何形状的改变，这样的体系称为_几何可变体系_。

5._固定支座_不允许结构在支承处发生任何方向的移动和转动。

_定向支座_不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

_固定铰支座_只允许结构在支承处绕铰A转动，而不能发生任何移动。

_活动铰支座_只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

6.根据荷载的不同特征，荷载可以进行如下分类：根据作用时间可以分为：_恒载_——永久作用在结构上的不变荷载。

_活载_——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：_静力荷载_——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

_动力荷载_——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

根据作用的方式可以分为：_分布荷载_——是指满布在结构或构件某部分面积上的荷载。

_集中荷载_——作用在结构上的荷载一般总是分布在一定的面积上，当荷载作用面积远小于结构或构件的尺寸时，可以认为此荷载是作用在结构或构件的一个点上。

7、固定支座不允许结构在支承处发生任何方向的移动和转定向支座不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

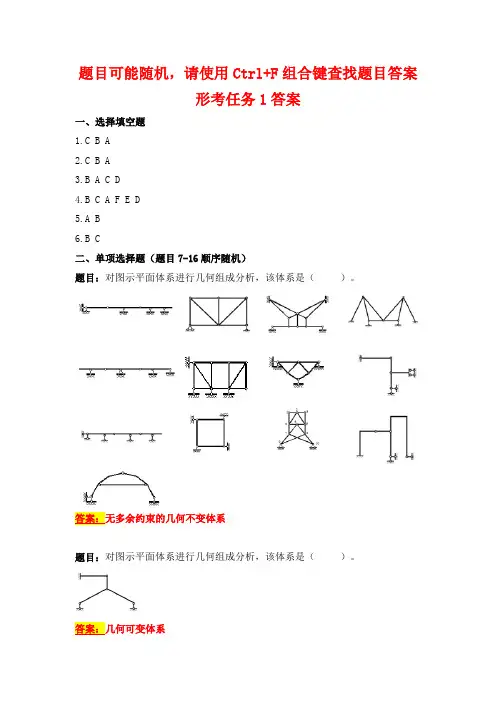

题目可能随机，请使用Ctrl+F组合键查找题目答案形考任务1答案一、选择填空题1.C B A2.C B A3.B A C D4.B C A F E D5.A B6.B C二、单项选择题（题目7-16顺序随机）题目：对图示平面体系进行几何组成分析，该体系是（）。

答案：无多余约束的几何不变体系题目：对图示平面体系进行几何组成分析，该体系是（）。

答案：几何可变体系题目：对图示平面体系进行几何组成分析，该体系是（）。

答案：可变体系题目：对图示平面体系进行几何组成分析，该体系是（）。

答案：瞬变体系题目：对图示平面体系进行几何组成分析，该体系是（）。

答案：有一个多余约束的几何不变体系题目：对图示平面体系进行几何组成分析，该体系是（）。

题目：刚结点在结构发生变形时的特征是（）。

题目：三刚片组成几何不变体系的规则是（）题目：一个平面体系的计算自由度W0，则该体系是（）。

题目：在无多余约束的几何不变体系上增加二元体后构成（）。

三、判断题（题目17-26顺序随机）题目：多余约束是体系中不需要的约束。

×题目：刚结点可以承受和传递力，但不能承受和传递力矩。

×题目：铰结点不仅能承受和传递力，而且能承受和传递力矩。

×题目：仅利用变形协调条件不能唯一确定全部反力和内力的结构称为超静定结构。

×题目：仅利用静力平衡条件即可确定结构全部反力和内力，且解答唯一，这样的结构称为静定结构。

√题目：连接4个刚片的复铰相当于4个约束。

×题目：两个刚片用不全平行也不全交于一点的三根链杆相联,组成的体系是无多余约束的几何不变体系。

√题目：两个刚片用一个铰和一根链杆相联，组成的体系是无多余约束的几何不变体系。

×题目：两根链杆的约束作用相当于一个单铰。

×题目：如果体系的计算自由度大于零，那么体系一定时几何可变体系。

√题目：如果体系的计算自由度等于其实际自由度，那么体系中没有多余约束。

解：求支座反力 由AM=0∑B P P F 4a F 2a F 3a 0--=gg gPB 5F F ()4=↑ 由yF=0∑AP P P 5F F F F 04+--= PA 3F F ()4=↑用Ⅰ-由yF=0∑N1P P 5F sin 45F F 04︒+-= N1P F F 4=-（压） 由 CM=0∑P N3N15F a F a F cos 4--g g g N3P 3F F 2=（拉）取结点C 为研究对象，作受力图如下： 显然：N2P F F =-（压）作业二一、选择题（每小题2分，共10 1A 杆端弯矩 B 结点角位移C 结点线位移 D 多余未知力2．力法方程中的系数ij δ代表基本体系在1=j X 作用下产生的（ C ）A i XB j XC i X 方向的位移D j X 方向的位移 3．在力法方程的系数和自由项中（ B ） A ij δ恒大于零 B ii δ恒大于零 C ji δ恒大于零D iP ∆恒大于零4．下列哪一条不是图乘法求位移的适用条件？（ D ） A 直杆 B EI 为常数 C P M 、M 至少有一个为直线形 D P M 、M 都必须是直线形5．下图所示同一结构在两种不同荷载作用下，它们之间的关系是（ D ）A A 点的水平位移相同BC 点的水平位移相同C C 点的水平位移相同D BC 杆变形相同二、判断题（每小题2分，共10分）1．静定结构由于支座移动引起的位移与刚度无关。

（×） 2．反力互等定理仅对超静定结构才有使用价值。

（ ∨ ） 3．用力法求解超静定刚架在荷载和支座移动作用下的内力，只需知道各杆刚度的相对值。

（ ⨯ ）4．同一结构的力法基本体系不是唯一的。

（ ∨ ） 5．用力法计算超静定结构，选取的基本结构不同，则典型方程中的系数和自由项数值也不同。

（ ∨ ）三、求图示简支粱C 点的竖向位移，EI =常数。

（9分）F F F N4解：（1）作M P 图（2）作M 图（3）计算C 点竖向位移22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓ 四、计算图示刚架结点C 的水平位移和转角，EI=常数。

最新国家开放大学电大《土木工程力学（本科）》形考任务1试题及答案
活动一（寻找结构计算简图）
计分活动1：寻找结构计算简图
一、主题
在第一章里我们学习了结构体系中常见结点、支座的类型以及结构计算简图的概念。

这一章里我们学习了各种常见的静定结构。

你能发现实际生活中的铰结点、刚结点以及各种支座吗？你能试着画出某一个结构的结构计算简图吗？
二、具体要求：
（1）在论坛上传图片并说明是哪一种结点或支座。

（2）在论坛上传某一个结构与结构计算简图的图片。

（3）上面两个任务任选其一完成即可。

三、活动分值
本次学习活动满分为50分，其成绩将影响你的最终形考成绩。

答案1：（支座）
答案2：（结点）
形成性考核作业1
一、选择填空题（每空1分，共20分）
题目1
从几何角度，结构通常可以分为三类：
（1）C 通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）B厚度远小于其长度和宽度。

（3）A长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构）。
