简述混凝土拌合物和易性试验过程

普通混凝土拌和物和易性试验1.试验目的新拌混凝土的和易性是保证混凝土便于施工、质量均匀、成型密实的性能，是保证混凝土施工和质量的前提。

2.主要仪器设备(1)坍落度筒。

(2)台秤（称量50kg,感量50g)。

(3)天平（称量5kg感量1g)。

(4)捣棒（直径16mm,长600mm)。

(5)直尺、小铲、漏斗等。

3.试验步骤(1)将润湿后的坍落度筒放在不吸水的刚性水平底板上，然后用脚踩住两边的脚踏板，使坍落度筒在装料时保持位置固定。

(2)将已拌匀的混凝土试样用小铲分层装入筒内，数量控制在经插捣后层厚为简高的1/3左右。

每层用捣棒插捣25次，插捣应沿螺旋方向由外向中心进行，各次插捣点在截面上均匀分布。

插捣筒边混凝土时，捣棒可以稍稍倾斜；插捣底层时，捣棒应贯穿整个深度；插捣第二层和顶层时，捣棒应插透本层至下一层的表面以下。

插捣顶层前，应将混凝土灌满高出坍落度筒，如果插捣使拌和物沉落到低于简口，应随时添加使之高于坍落度筒顶，插捣完毕，用捣棒将筒顶搓平，刮去多余的混凝土。

清理筒周围的散落物，小心地垂直提起坍落度筒，特别注意平稳，不让混凝土试体受到碰撞或震动，简体的提离过程应在（5~10)s内完成。

从开始装料到提起坍落度简的操作不得间断，并应在150s内完成。

(3)流动性测定：将筒放在拌和物试体一侧（注意整个操作基面要保持同一水平面）,立即测量筒顶与坍落后拌和物试体最高点之间的高度差，以mm表示，即为该混凝土拌和物的坍落度值。

(4)保水性目测：坍落度筒提起后，如有较多稀浆从底部析出，试体则因失浆使集料外露，表示该混凝土拌和物保水性能不好。

若无此现象，或仅只少量稀浆自底部析出，而锥体部分混凝土试体含浆饱满，则表示保水性良好，并作记录。

(5)黏聚性目测：用捣棒在已坍落的混凝土锥体一侧轻轻敲打，锥体渐渐下沉表示黏聚性良好；反之，锥体突然倒坍，部分崩裂或发生石子离析，表示黏聚性不好，并作记录。

(6)和易性调整：按计算备料的同时，另外还需备好两份为调整坍落度所需的材料量，该数量应是计算试拌材料用量的5%或10%。

普通混凝土拌合物性能试验由于混凝土拌合物和易性是一项综合的技术性能，目前还很难用一种简单的测定方法和单一指标来全面恒量。

根据我国现行标准《普通混凝土拌合物性能试验方法》（GB/T50080—2012）中的规定，通常评定测定混凝土拌合物和易性的方法是测其流动性，以直观经验观察其粘聚性和保水性。

在工程上常用坍落度试验和维勃稠度试验两种方法来测定。

（一）混凝土试样的制备（1）检测用原材料和检测室的温度应保持20℃±5℃，或者与施工现场保持一致。

（2）再拌和混凝土时，材料用量以质量计。

称量精度应符合下列要求：水、水泥、掺合料、外加剂为±0.5%，骨料为±10%。

（3）从试样制备完毕到开始进行各项性能检测不宜超过5min 中。

（4）和易性检测的主要仪器设备;混凝土搅拌机、磅秤、天平、量筒、拌板、拌铲、水筒。

（5）混凝土拌和方法。

混凝土拌和可分为人工拌和和机械拌和两种。

①机械拌和a.按照规定的配合比称取各材料用量，以干燥状态为准，其称量精度应符合要求。

b.用配合比称量的水泥、砂、水及少量石子预拌一次，使水泥砂浆先黏附满搅拌机的壁筒，到处多余的砂浆，以避免影响正式搅拌时的混凝土配合比。

c.依次将称量好的石子、砂和水泥倒入搅拌机内，干拌均匀。

再将水徐徐加入，全部加料试件不得超过2min，将水加完后，继续搅拌2min。

d.卸出混凝土拌合物。

将其倒入拌板上，再经人工拌和2～3次。

e.拌和好后，应立即进行和易性检测或试件成型，从开始加入水时算起，全部操作必须在30min内完成。

(二）坍落度检测方法（1）检测目的。

评价混凝土拌合物的和易性，以便对不合格的混凝土和易性进行调整。

（2）仪器设备坍落度筒。

捣棒、小铲、漏斗等。

（3）检测步骤①每次进行检测前，用湿布润湿坍落度筒，拌合钢板及其他用具，并把筒放在不吸水的刚性水平底板上，然后用脚踩住2个脚踏板，时坍落度筒在装料时保持位置固定。

②取拌好的混凝土拌合物15L，用小铲份3层均匀地装入筒内，时捣实后每层高度为筒高的1/3左右。

测定混凝土拌合物和易性的方法有混凝土是建筑工程中常用的材料，其质量和易性的测定对工程质量和施工进度具有重要意义。

本文将介绍测定混凝土拌合物和易性的方法，以便工程施工人员能够准确评估混凝土的质量和施工性能。

一、混凝土拌合物的测定方法。

1. 水灰比的确定。

混凝土的水灰比是影响混凝土强度和耐久性的重要因素。

通常可以通过试验测定水泥用量和混凝土中水的用量，从而计算得出水灰比。

测定水泥用量可采用化学分析方法或称重法，测定混凝土中水的用量可采用干燥法或称重法。

2. 骨料含量的测定。

混凝土中的骨料含量直接影响混凝土的强度和耐久性。

可以通过试验测定混凝土中骨料的用量，从而计算得出骨料含量。

测定骨料含量的方法包括称重法和筛分法。

3. 混凝土配合比的确定。

混凝土的配合比是指混凝土中水泥、骨料、水和外加剂的配合比例。

可以通过试验测定混凝土中水泥、骨料和水的用量，从而计算得出混凝土的配合比。

测定配合比的方法包括称重法和化学分析法。

二、混凝土易性的测定方法。

1. 塑性度的测定。

混凝土的塑性度是指混凝土在施工过程中的可塑性和流动性。

可以通过沉降度试验或坍落度试验来测定混凝土的塑性度。

沉降度试验是将混凝土倒入特定容器中，测量混凝土的沉降高度；坍落度试验是将混凝土倒入特定锥形容器中，测量混凝土的坍落度。

2. 抗渗性的测定。

混凝土的抗渗性是指混凝土抵抗水的渗透能力。

可以通过水压渗透试验或负压渗透试验来测定混凝土的抗渗性。

水压渗透试验是将混凝土样品置于一定压力下，观察混凝土的渗透情况；负压渗透试验是将混凝土样品置于一定负压下，观察混凝土的渗透情况。

3. 凝结时间的测定。

混凝土的凝结时间是指混凝土从开始搅拌到开始凝结的时间。

可以通过初凝时间试验或终凝时间试验来测定混凝土的凝结时间。

初凝时间试验是观察混凝土开始凝结的时间点；终凝时间试验是观察混凝土完全凝结的时间点。

综上所述，测定混凝土拌合物和易性的方法包括水灰比的确定、骨料含量的测定、混凝土配合比的确定、塑性度的测定、抗渗性的测定和凝结时间的测定。

和易性是指混凝土拌合物易于施工操作（拌合、运输、浇灌、捣实）并能获得质量均匀、成型密实的性能。

和易性是一项综合的技术性质，包括流动性、粘聚性和保水性等三方面的含义。

㈡、和易性测定方法及指标1.坍落度测定在工地和试验室，通常是做坍落度试验测定拌合物的流动性，并辅以直观经验评定粘聚性和保水性。

测定流动性的方法是：将混凝土拌合物按规定方法装入标准圆锥坍落度筒（无底）内，装满刮平后，垂直向上将筒提起，移到一旁，混凝土拌合物由于自重将会产生坍落现象，然后量出向下坍落的尺寸就叫坍落度，作为流动性指标。

坍落度愈大，流动性愈好。

图4-9为坍落度试验。

图4-9 混凝土拌合物坍落度的测定在做坍落度试验的同时，应观察混凝土拌合物的粘聚性、保水性及含砂情况，以便更全面的评定混凝土拌合物的和易性。

根据坍落度的不同，可将混凝土拌合物分为4级，见表4-18。

坍落度试验只适用于骨料最大粒径不大于40mm，坍落度值小于10mm的混凝土拌合物。

混凝土按坍落度的分级表4-18级别名称坍塌度（mm）T1 低塑性混凝土10～40T2 塑性混凝土50～90T3 流动性混凝土100～150T4 大流动性混凝土≥1602.维勃稠度测定对于干硬性的混凝土拌合物（坍落度值小于10 mm）通常采用维勃稠度仪测定其稠度，见图4-10。

图4-10 维勃稠度仪维勃稠度测定方法是：开始在坍落度筒中按规定方法装满拌合物，提起坍落度筒，在拌合物试体顶面放一透明圆盘，开启振动台，同时用秒表计时，到透明圆盘的底面完全为水泥浆所布满时，停止秒表，关闭振动台。

此时可认为混凝土拌合物已密实。

所读秒数，称为维勃稠度。

该法适用于骨料最大粒径不超过40mm，维勃稠度在5～30s之间的混凝土拌合物稠度测定。

3.泵送混凝土的稳定性测定稳定性常用相对压力泌水率（S10）来评定。

试验仪器采用普通混凝土压力泌水仪。

相对压力泌水率（S0）的测定方法是：将混凝土拌合物按规定方法装入试料筒内，称取混凝土质量G0，尽快给混凝土加压至3.5MPa，立即打开泌水管阀门，同时开始计时，并保持恒压，泌出的水接入1000ml量筒内，加压10s后读取泌水量V10，加压140s后读取泌水量V140。

简述混凝土拌合物和易性试验过程
混凝土拌合物是由砂、石、水、水泥四要素组成，是用来构造和修复水泥混凝土建筑
物的可流动的塑料性物质。

其拌合的原则是：缓冲、再生、调整、空气分散和抗碎等，这
样可以使混凝土拌料的粘滞性降低、抗冻能力提高、收集性和可塑性增强，并能使混凝土
具有良好的附着强度、耐久性和防水性。

易性试验是对混凝土进行测试的一种技术，通过确定混凝土拌合物的基本性能参数，
以确保混凝土拌合料具有良好的流动性、浇筑性、抗冻性和抗碰撞性，以及良好的工作性能。

通常，易性试验通常是混凝土制造商的首要要求，包括所有准备工作都应该遵循其所
提出的易性标准。

易性试验是一个复杂的过程，需要通过一系列步骤才能确保正确得出结果。

首先，该
试验需要相应的设备，如调 - 试机、细钢棒、称量纸等。

其次，该试验需要准备砂浆，
砂浆的选择要根据项目的不同而有所差异，试验中需要注意水泥的比例，须严格按照标准
来确定水泥融指含量与水泥用量的比例。

除此之外，该过程还需要根据生产的要求将拌合
剂进行混合，然后在各测试仪器上进行相应的测试，像流动性试验、剪切强度试验、压缩
强度试验、孔粒比试验、抗冻性试验等，它们都是为了检测拌合能力、流动性、抗腐蚀性
等指标，确定混凝土拌合料的质量。

最后，在易性试验中，该评价过程对拌合料中所含物质的配比、测试结果、生产工艺
进行了详细的评估，并仔细记录每一步评估的过程，以了解混凝土拌合料的性能，确保产
品的质量。

易性试验的结果将是混凝土拌合料的最终产品测试，关键在于选择正确的试仪，必要时要对拌料进行细致的检测，才能保证产品的质量，从而为项目的实施提供技术支持。

工程材料实验报告 （2019-2020学年春季学期）实验题目： 混凝土试验 课程名称： 工程材料 任课教师： 党争 班 级： 农建182 学 号： 2018309040201 姓 名： 陈天琪一、混凝土拌合物和易性试验（坍落度法）1.目的、适用范围和引用标准本方法规定了采用坍落度仪测定水泥混凝土拌合物稠度的方法和步骤。

本方法适用于坍落度大于10mm，集料公称最大粒径不大于31.5mm的水泥混凝上的坍落度测定。

2.仪器设备⑴坍落筒：符合《水泥混凝土坍落度仪》中有关技术要求。

坍落筒为铁板制成的截头圆锥筒，厚度不小于1.5mm，内侧平滑，没有铆钉头之类的突出物，在筒上方约2/3 高度处有两个把手，近下端两侧焊有两个踏脚板，保证坍落筒可以稳定操作。

⑵捣棒：符合《水泥混凝土坍落度仪》(JG3021)中有关技术要求，为直径16mm，长约600mm并具有半球形端头的钢质圆棒。

⑶其它：小铲、木尺、小钢尺、镘刀和钢平板等。

3.试验步骤1)试验前将坍落筒内外洗净，放在经水润湿过的平板上(平板吸水时应垫以塑料布)，踏紧踏脚板。

2)将代表样分三层装入简内，每层装入高度稍大于筒高的1/3，用捣棒在每一层的横截面上均匀插捣25次。

插捣在全部面积上进行，沿螺旋线由边缘至中心，插捣底层时插至底部，插捣其它两层时，应插透本层并插入下层约20mm~30mm，插捣须垂直压下(边缘部分除外)，不得冲击。

在插捣顶层时，装入的混凝土应髙出坍落筒口，随插捣过程随时添加拌合物。

当顶层插捣完毕后，将捣棒用锯和滚的动作，清除掉多余的混凝土，用镘刀抹平筒口，刮净筒底周围的拌合物。

而后立即垂直地提起坍落筒，提筒在5s~10s内完成，并使混凝土不受横向及扭力作用。

从开始装料到提出坍落度筒整个过程应在150s内完成。

3)将坍落筒放在锥体混凝土试样一旁，筒顶平放木尺，用小钢尺量出木尺底面至试样顶面最高点的垂直距离，即为该混凝土拌合物的坍落度，精确至1mm。

如何评定混凝土拌合物的和易性混凝土拌合物的和易性是指混凝土在施工过程中的流动性和可塑性，是评价混凝土拌合物的质量和施工性能的重要指标。

合理的和易性可以保证混凝土的浇筑、振捣和养护的顺利进行，同时也能提高混凝土的强度和耐久性。

下面从混凝土拌合物的成分及其相互关系、最佳和易性的定义与特点、确定和易性的试验方法和影响和易性的因素等方面进行详细分析和探讨。

混凝土拌合物的和易性主要受到混凝土的胶凝材料、骨料、水胶比、掺合料等因素的影响。

胶凝材料是通过水化反应形成水泥石，具有胶结性质。

骨料是混凝土中的填充物，主要由粗骨料和细骨料组成。

水胶比是指混凝土中水的用量与水泥及其他固态成分的比例关系，是控制混凝土和易性的重要因素。

掺合料是混凝土中的非胶凝材料，可以改变和易性和混凝土的力学性能。

在混凝土工程中，最佳和易性的定义是指混凝土拌合物具有适当的流动性和可塑性，能够在施工过程中顺利流动并填充模板，形成均匀的结构。

具有最佳和易性的混凝土能够避免产生石子分离、空鼓和裂缝等问题，同时能够大大提高混凝土的稳定性、密实度和耐久性。

确定混凝土拌合物的和易性的试验方法主要有塑度试验和流动度试验。

塑度试验主要通过测定混凝土辊塑度和沉降度来评价混凝土的和易性。

辊塑度通常采用辊模法或直接振捣法进行测定，是指在标准条件下，混凝土在25次辊振捣下能够形成一个相对密实、无裂缝的固结球形。

沉降度试验是指将混凝土倒入温度恒定的瓮内，经过振捣后，瓮内混凝土塌落的高度。

通过测定塑度和流动度试验的结果，可以初步判断混凝土拌合物的和易性。

影响混凝土拌合物和易性的因素较为复杂，主要包括水胶比、胶凝材料种类和用量、骨料种类和粒径及形状、掺合料的种类和掺量等因素。

水胶比过高会导致混凝土的流动性过高，难以保持形状和稳定性；水胶比过低则会降低混凝土的流动性，难以使混凝土完全充填模板。

胶凝材料种类和用量的选择也直接影响着混凝土的和易性，不同类型的胶凝材料有不同的水化特性和胶结能力。

题目1.单选题01．高分子聚合物分为加聚物和缩聚物，下列属于缩聚物的是（）A. 聚氯乙烯B. 聚乙烯C. 聚酯树脂D. 聚丙烯【答案】：聚酯树脂题目2.单选题02．决定着塑料性质的成分是（）A. 合成树脂B. 固化剂C. 填充料D. 增塑剂【答案】：合成树脂题目3.单选题03．塑料生产的能耗低于传统材料，其范围一般在（）A. 617~712 kJ/m3B. 63~188kJ/m3C. 457~567 kJ/m3D. 316~423kJ/m3【答案】：63~188kJ/m3题目4.单选题04．生产玻璃钢最主要的原材料是（）A. 玻璃和钢材B. 塑料和玻璃纤维C. 铝材和塑料D. 钢材和塑料【答案】：塑料和玻璃纤维题目5.单选题05．涂料生产过程中，起到溶解、分散、乳化成膜物质的原料是（）A. 溶剂B. 次要成膜物质C. 助剂D. 主要成膜物质【答案】：溶剂题目6.单选题06．按强度特性不同，胶粘剂可分为（）A. 有机型胶粘剂、无机型胶粘剂B. 磷酸盐类胶粘剂、硅溶胶类胶粘剂C. 结构胶粘剂、非结构胶粘剂、次结构胶粘剂D. 溶剂型胶粘剂、反应型胶粘剂、热熔型胶粘剂【答案】：结构胶粘剂、非结构胶粘剂、次结构胶粘剂题目7.单选题07．石油原油经蒸馏等工艺提炼出各种轻质油及润滑油后的残留物后再进一步加工得到的沥青是（）A. 石油沥青B. 木沥青C. 焦油沥青D. 煤沥青【答案】：石油沥青题目8.单选题08．最直接影响沥青的柔软性、抗裂性及施工难度等性能的组分是（）A. 油分B. 树脂C. 沥青质D. 水【答案】：油分题目9.单选题09．石油沥青塑性是（）A. 沥青材料内部阻碍其相对流动的一种特性B. 石油沥青的黏滞性和塑性随温度升降而变化的性能C. 石油沥青在外力作用下产生变形而不破坏，除去外力后仍保持变形后的形状不变的性质D. 石油沥青在热、阳光、氧气和潮湿等因素的长期综合作用下抵抗老化的性能【答案】：石油沥青在外力作用下产生变形而不破坏，除去外力后仍保持变形后的形状不变的性质题目10.单选题10．道路石油沥青牌号与黏性和塑性关系说法正确的一项是（）A. 沥青牌号越高，黏性越小，塑性越好B. 沥青牌号越高，黏性越大，塑性越差C. 沥青牌号越高，黏性越小，塑性越差D. 沥青牌号越高，黏性越大，塑性越好【答案】：沥青牌号越高，黏性越小，塑性越好题目11.单选题11．下列关于建筑石油沥青的相关叙述有误的一项是（）A. 建筑石油沥青的软化点过高夏季易流淌，过低冬季易硬脆甚至开裂B. 为避免夏季流淌，一般屋面用沥青材料的软化点还应比本地区屋面最高温度高20℃以上C. 选用石油沥青时要根据地区、工程环境及要求而定D. 建筑石油沥青主要用作制造油纸，油毡，防水涂料和沥青嵌缝膏【答案】：建筑石油沥青的软化点过高夏季易流淌，过低冬季易硬脆甚至开裂题目12.单选题12．石油沥青过于黏稠而需要稀释，一般采用（）A. 石油产品系统的轻质油B. 酒精C. 水D. 醋【答案】：石油产品系统的轻质油题目13.单选题13．下列关于改性沥青相关叙述有误的一项是（）A. 虽然橡胶的品种不同，掺入的方法也有所不同，但各种橡胶沥青的性能几乎一样B. 矿物填充料改性沥青是在沥青中掺入适量粉状或纤维状矿物填充料经均匀混合而成C. 常用橡胶、树脂和矿物填料等对沥青改性D. 用树脂改性石油沥青，可以改进沥青的耐寒性，粘结性和不透气性【答案】：虽然橡胶的品种不同，掺入的方法也有所不同，但各种橡胶沥青的性能几乎一样题目14.单选题14．橡胶在阳光、热、空气或机械力的反复作用下，表面会出现变色、变硬、龟裂、发黏，同时机械强度降低，这种现象称为（）A. 疲劳破坏B. 老化C. 陈伏D. 爆裂【答案】：老化题目15.单选题15．用量最广，产量最多的合成橡胶是（）A. 氯丁橡胶B. 丁腈橡胶C. 丁苯橡胶D. 丁基橡胶【答案】：丁苯橡胶题目16.单选题16．防水卷材在高温下不流淌、不起泡、不滑动，低温下不脆裂的性能，称为（）A. 耐水性B. 柔韧性C. 大气稳定性D. 温度稳定性【答案】：温度稳定性题目17.单选题17．当木材吸附水已达到饱和状态而又无自由水存在时的含水率称为（）A. 强度饱和点B. 吸水饱和点C. 涨缩饱和点D. 纤维饱和点【答案】：纤维饱和点题目18.单选题18．以植物纤维为原料，经破碎浸泡、热压成型和干燥等工序制成的一种人造板材是指（）A. 纤维板B. 细木工板C. 微薄木D. 普通胶合板【答案】：纤维板题目19.单选题19．下列各种装饰材料属于天然建筑材料的是（）A. 钢铁B. 陶瓷C. 玻璃D. 木材【答案】：木材题目20.单选题20．材料的密度试验所用的仪器设备不包括（）A. 天平B. 烘箱C. 方孔筛D. 李氏瓶【答案】：方孔筛题目21.判断题01．有机高分子材料是以有机高分子化合物为主要成分的材料。

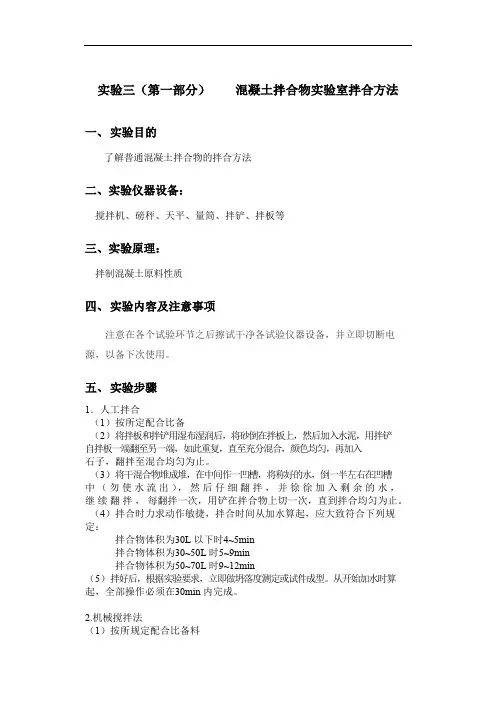

实验三（第一部分）混凝土拌合物实验室拌合方法一、实验目的了解普通混凝土拌合物的拌合方法二、实验仪器设备：搅拌机、磅秤、天平、量筒、拌铲、拌板等三、实验原理：拌制混凝土原料性质四、实验内容及注意事项注意在各个试验环节之后擦试干净各试验仪器设备，并立即切断电源，以备下次使用。

五、实验步骤1．人工拌合（1）按所定配合比备（2）将拌板和拌铲用湿布湿润后，将砂倒在拌板上，然后加入水泥，用拌铲自拌板一端翻至另一端，如此重复，直至充分混合，颜色均匀，再加入石子，翻拌至混合均匀为止。

（3）将干混合物堆成堆，在中间作一凹槽，将称好的水，倒一半左右在凹槽中（勿使水流出），然后仔细翻拌，并徐徐加入剩余的水，继续翻拌，每翻拌一次，用铲在拌合物上切一次，直到拌合均匀为止。

（4）拌合时力求动作敏捷，拌合时间从加水算起，应大致符合下列规定：拌合物体积为30L以下时4~5min拌合物体积为30~50L时5~9min拌合物体积为50~70L时9~12min（5）拌好后，根据实验要求，立即做坍落度测定或试件成型。

从开始加水时算起，全部操作必须在30min内完成。

2.机械搅拌法（1）按所规定配合比备料（2）向搅拌机内依次加入石子、砂和水泥，开动搅拌机，干拌均匀，再将水徐徐加入，继续拌合2~3min。

（3）将拌合物自搅拌机中卸出，倾倒在拌板上，再经人工翻拌2次，即可做坍落度测定或试件成型。

从开始加水时算起，全部操作必须在30min内完成。

六、实验总结根据实验数据和结论，总结实验过程中存在的问题及改善方法。

七、实验报告实验三（第二部分）混凝土拌合物和易性实验一、实验目的为了便于施工操作并保证混凝土的质量，混凝土拌合物必须具有一定的流动性、粘聚性和保水性，这些性质综合称为混凝土拌合物的施工和易性，常用的测定方法有坍落度实验和VB调度实验。

二、实验仪器设备1、混凝土混和料的拌制：（1）拌和机：自由式或强制式；（2）其它：称量50kg、感量50g的天平，拌和用铁板（1.5×2m2的金属板）、量筒及铁铲等。

混凝土拌和物性能试验包括（和易性试验、泌水性试验、凝结时间试验、堆积密度试验、含气量试验、）（一）目的要求及适用范围为了控制混凝土工程质量，检验混凝土拌和物的各种性能及其质量和流变特性，要求统一遵循混凝土拌和物性能试验方法，从而对所使用混凝土拌和物的基本性能进行检验。

（二）混凝土拌和物的和易性及试验表示混凝土拌和物的施工操作难易程度和抵抗离析作用的性质称为和易性。

和易性是由流动性、黏聚性、保水性等性能组成的一个总的概念。

其具体含义如下。

流动性是指混凝土拌和物在本身自重或施工机械振捣作用下，能产生流动并且均匀密实的填满模板中各个角落的性能。

流动性好，则操作方便，易于振捣、成型。

黏聚性是指混凝土拌和物在施工过程中互相之间具一定的黏聚力，不分层，能保持整体的均匀性能。

混凝土拌和物是由密度和粒径不同的固体颗粒和水分组成。

在外力作用下，各组成材料的沉降各有不同，如果混凝土拌和物中各材料配比不当，黏聚性较小，则在施工中易发生分层（即混凝土拌和物各组分出现层状分离现象）、泌水（又称析水，从水泥浆中泌出部分拌和水的现象）的情况，致使混凝土硬化后产生“蜂窝”、“麻面”等缺陷，影响混凝土的强度和耐久性。

保水性是指混凝土拌和物保持水分不易析出的能力，混凝土拌和物中的水，一部分是保证水泥水化所需水量（约占水泥用量的 20%- 25%），另一部分是为使混凝土拌和物具有足够流动性，便于浇捣所需的水量。

前者与水泥水化物形成晶体和凝胶（结晶水和凝胶水），将永远存在于混凝土中。

后者在混凝土运输、浇捣中，在凝结硬化前很容易聚集到混凝土表面，引起表面疏松，或积聚在骨料或钢筋的下表面，形成孔隙，削弱了骨料或钢筋与水泥石的黏结力，这种现象称为泌水性。

泌水是材料离析的一种表现形式，即保水性差。

上述这些性质并不是在所有情况下相一致的。

例如增加用水量可以提高流动性，但并不一定能改善黏聚性和保水性。

在一般情况下，用水量多总是会降低混凝土的强度和质量。

和易性是指混凝土拌合物易于施工操作（拌合、运输、浇灌、捣实）并能获得质量均匀、成型密实的性能。

和易性是一项综合的技术性质，包括流动性、粘聚性和保水性等三方面的含义。

㈡、和易性测定方法及指标1.坍落度测定在工地和试验室，通常是做坍落度试验测定拌合物的流动性，并辅以直观经验评定粘聚性和保水性。

测定流动性的方法是：将混凝土拌合物按规定方法装入标准圆锥坍落度筒（无底）内，装满刮平后，垂直向上将筒提起，移到一旁，混凝土拌合物由于自重将会产生坍落现象，然后量出向下坍落的尺寸就叫坍落度，作为流动性指标。

坍落度愈大，流动性愈好。

图4-9为坍落度试验。

图4-9 混凝土拌合物坍落度的测定在做坍落度试验的同时，应观察混凝土拌合物的粘聚性、保水性及含砂情况，以便更全面的评定混凝土拌合物的和易性。

根据坍落度的不同，可将混凝土拌合物分为4级，见表4-18。

坍落度试验只适用于骨料最大粒径不大于40mm，坍落度值小于10mm的混凝土拌合物。

混凝土按坍落度的分级表4-18级别名称坍塌度（mm）T1 低塑性混凝土10～40T2 塑性混凝土50～90T3 流动性混凝土100～150T4 大流动性混凝土≥1602.维勃稠度测定对于干硬性的混凝土拌合物（坍落度值小于10 mm）通常采用维勃稠度仪测定其稠度，见图4-10。

图4-10 维勃稠度仪维勃稠度测定方法是：开始在坍落度筒中按规定方法装满拌合物，提起坍落度筒，在拌合物试体顶面放一透明圆盘，开启振动台，同时用秒表计时，到透明圆盘的底面完全为水泥浆所布满时，停止秒表，关闭振动台。

此时可认为混凝土拌合物已密实。

所读秒数，称为维勃稠度。

该法适用于骨料最大粒径不超过40mm，维勃稠度在5～30s之间的混凝土拌合物稠度测定。

3.泵送混凝土的稳定性测定稳定性常用相对压力泌水率（S10）来评定。

试验仪器采用普通混凝土压力泌水仪。

相对压力泌水率（S0）的测定方法是：将混凝土拌合物按规定方法装入试料筒内，称取混凝土质量G0，尽快给混凝土加压至3.5MPa，立即打开泌水管阀门，同时开始计时，并保持恒压，泌出的水接入1000ml量筒内，加压10s后读取泌水量V10，加压140s后读取泌水量V140。

1.简述混凝土拌合物和易性试验过程答：混凝土拌合，用湿布将坍落筒内擦净、湿润，放在底板上，用双脚踩住脚踏板，将拌合好的混凝土用小铲锹分三层均匀装入筒内，刮去筒顶多余的混凝土，并用抹刀抹平。

将坍落筒垂直平稳提起，控制在5~10S内完成。

测量筒高至坍塌后混凝土试件最高点之间的高度差，以mm为单位。

2简述砂浆稠度测定试验过程答：将砂浆筒内表面和标准试锥外表面分别以湿布擦净，滑杆表面稍作润滑，将拌合均匀的砂浆一次装入砂浆筒内，用捣棒插捣25次后，放置在稠度仪的底座上。

拧开锥杆的紧固螺钉使试锥尖端接触砂浆表面时，拧紧固定螺钉，调整指针对准刻度盘面的零点。

拧开紧固螺钉，待10s后立即拧紧固定螺钉，读出刻度盘上指针所指刻度值（以mm 为单位）3什么是石灰的陈伏？陈伏期间石灰浆表面为什么要覆盖一层水？答：为了消除过火石灰的危害，保证生石灰彻底熟化，石灰膏必须在灰坑内保存两周以上，这个过程称为“陈伏”陈伏期间石灰浆表面应保持一层一定厚度的水，使空气隔绝，防止碳化。

4防止水泥石腐蚀的措施有哪些?答：根据腐蚀环境的特点，合理地选用水泥品种，提高水泥石的密实度，表面做保护层。

5普通混凝土是由哪四种基本材料组成，它们各起何作用？答：混凝土由水泥、普通卵石、砂和水配制。

在混凝土中水泥浆的作用是包裹骨料表面并填满骨料间的空隙，作为骨料之间的润滑材料，使混凝土的拌和物和物具有流动性，并借助于水泥浆的凝结、硬化将粗、细骨料胶结成整体。

砂子主要去填充石子之间的空隙；石子为粗骨料。

砂、石构成混凝土中坚硬的骨架，可承受外载荷作用，并兼有抑制水泥浆的干缩作用。

6提高混凝土耐久性的措施有哪些？答:合理选用水泥，控制混凝土的水灰比和水泥用量，加强振捣，提高混凝土构件的密实度，在混凝土表面加保护层。

7釉面砖为什么不宜用于室外?答：釉面砖一般不用于外墙装饰，因为它是多孔的陶瓷制品，吸水率较大，吸水后产生湿胀现象，而釉面层的湿胀性较小，用于室外，长期与潮湿空气接触，尤其到了雨季，砖则要吸水产生湿胀，当湿胀应力大于釉面层的抗张应力时，釉面就会出现裂纹。

混凝土拌合物和易性试验 PDF
一、简介
混凝土是一种常用的建筑材料，广泛应用于房屋建筑、道路建设和水利工程等领域。

混凝土的强度和稳定性是保证工程质量的重要因素，因此需要对混凝土的拌合物和易性进行试验。

二、拌合物试验
1、目的
确定混凝土所需的水泥、砂、石材和水的比例，以达到设计方案要求的强度和稳定性。

2、方法
（1）确定设计方案，包括混凝土强度等级、用途、施工条件等。

（2）根据设计方案，按照一定比例将水泥、砂、石材和水混合，制成混凝土样品。

（3）将混凝土样品放置于标准模具内，进行压实处理。

（4）取出样品，进行强度、抗渗等试验，根据试验结果调整比例。

（5）反复进行试验，直到满足设计方案要求。

三、易性试验
确定混凝土的流动性、凝结时间和坍落度等性质，以评估混凝土的施工工艺。

（1）流动性试验
将混凝土样品从一定高度倾斜进入标准漏斗，测量时间和所流出的混凝土体积，计算出流动性指数。

（2）凝结时间试验
将混凝土样品倾斜成渠道形状，测量时间和渠道形状的变化，计算出凝结时间。

（3）坍落度试验
四、结论
通过拌合物试验和易性试验可以确定混凝土所需的比例和施工工艺，从而保证混凝土的强度和稳定性。

这对于工程质量的保证至关重要。
