楼梯设计步骤及例题Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT例题1：某内廊式三层办公楼的楼梯间，层高为 3.3m，试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。

（楼梯间墙宽240m m）设计步骤：（20分）1.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应≥1.1m）2.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm3.确定每层楼梯踏步数量为N=N/h＝3300/150=22级，单跑楼梯段踏步数为11级4.计算梯段长度：D=(N/2-1)*b＝(11-1)*300＝3000mm5.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少≥A＝1100mm，D’’为楼层休息平台宽度，开敞式楼梯间D’’取550mm~600mm6.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm，楼梯宽度定为A=1200mm。

7.调整进深尺寸L=5100mm，楼梯间休息平台宽度为D’=1200mm，D’’＝660mm。

8.楼梯第一跑休息平台标高为3300/2=1650mm，假设平台梁高度为300mm，则梁底标高为1350mm。

例题2：已知：某住宅双跑楼梯，层高3m。

室内地面标高为,室外设计地坪标高为，楼梯段净宽1.1m，楼梯间进深5.4m。

楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。

现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。

解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。

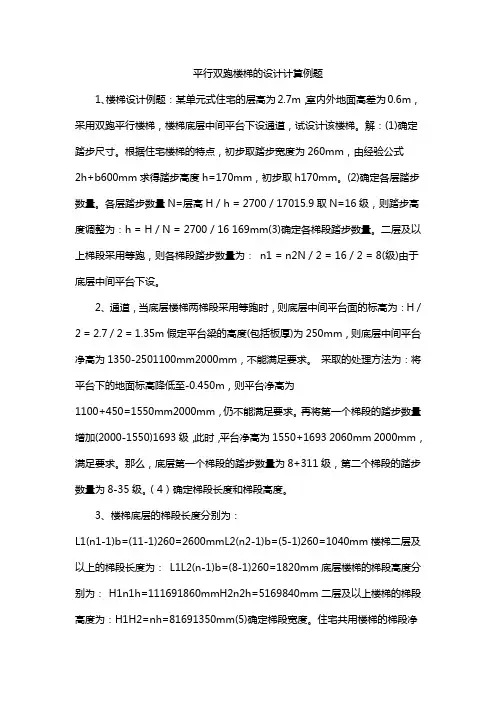

平行双跑楼梯的设计计算例题1、楼梯设计例题：某单元式住宅的层高为2.7m，室内外地面高差为0.6m，采用双跑平行楼梯，楼梯底层中间平台下设通道，试设计该楼梯。

解：(1)确定踏步尺寸。

根据住宅楼梯的特点，初步取踏步宽度为260mm，由经验公式2h+b600mm求得踏步高度h=170mm，初步取h170mm。

(2)确定各层踏步数量。

各层踏步数量N=层高H / h = 2700 / 17015.9取N=16级，则踏步高度调整为：h = H / N = 2700 / 16 169mm(3)确定各梯段踏步数量。

二层及以上梯段采用等跑，则各梯段踏步数量为：n1 = n2N / 2 = 16 / 2 = 8(级)由于底层中间平台下设。

2、通道，当底层楼梯两梯段采用等跑时，则底层中间平台面的标高为：H / 2 = 2.7 / 2 = 1.35m假定平台梁的高度(包括板厚)为250mm，则底层中间平台净高为1350-2501100mm2000mm，不能满足要求。

采取的处理方法为：将平台下的地面标高降低至-0.450m，则平台净高为1100+450=1550mm2000mm，仍不能满足要求。

再将第一个梯段的踏步数量增加(2000-1550)1693级，此时，平台净高为1550+1693 2060mm 2000mm，满足要求。

那么，底层第一个梯段的踏步数量为8+311级，第二个梯段的踏步数量为8-35级。

（4）确定梯段长度和梯段高度。

3、楼梯底层的梯段长度分别为：L1(n1-1)b=(11-1)260=2600mmL2(n2-1)b=(5-1)260=1040mm楼梯二层及以上的梯段长度为：L1L2(n-1)b=(8-1)260=1820mm底层楼梯的梯段高度分别为：H1n1h=111691860mmH2n2h=5169840mm二层及以上楼梯的梯段高度为：H1H2=nh=81691350mm(5)确定梯段宽度。

住宅共用楼梯的梯段净宽不小于1100mm，假定扶手中心线至梯段边缘尺寸为50mm，取梯段宽度为1150mm。

楼梯的设计（一）某住宅的层高2.8M。

墙厚240，室内外高差600，楼梯间进深5.1M，开间2.7M，楼梯梁高（含板厚）300，请设计双跑平行楼梯（首层平台下，做出入口）。

解：1.设计梯段净宽B，设计楼梯井宽度为60则B=0.5（2700-120*2-60）=1200；2.设计标准层梯段，设计踏步高r=175,则每个梯段的踏步步数n=0.5(2800/175)=8级由 2r+g=600推出g=250;3.验算标准层平台净宽：D=0.5（5100-120*2-250*（8-1））=1520>1200，符合要求。

4.设计首层楼梯：设首层楼梯第一跑梯段踏步数为n，首层楼梯地面标高为-0.450，首层平台净高H=175n’+450-300>=2000,n’=10.57,取n’=11;5.验算首层平台净宽D’D’=0.5[5100-120*2-250(11-1)]=1180<1200,不符合要求，将第一梯段的踏步前缘出挑20； D’=0.5[5100-120*2-230*(11-1)]=1280>1200,符合要求；第 1 页共 2 页楼梯设例题（二）~~~~开敞楼梯设计。

某办公楼层高3.3m，墙厚240，楼梯间进深5.4m,开间3m,平台梁高300（含板厚），室内外高差900，首层休息平台下做出入口，请设计开敞楼梯间（楼梯形式为双跑平行梯）解：1.设计楼梯净宽B，设计楼梯井宽度为160则 B=0.5(3000-120*2-160)=1300;2.设计标准层梯段，设踏步高r=150则每个梯段踏步数n=0.5（3300/150）=11级由2r+g=600,有g=300;3.验算标准层平台净宽DD=0.5[5400-120*2-300*(11-1)]=1080<1200 不符合要求（开敞楼梯此法不对）设计休息平台宽度为1300D=5400-120*2-300（11-1）-1300=860>600;符合要求4.设计首层楼梯设计首层第一跑梯段踏步数为n，首层楼梯间地面标高为-0.75首层平台下净高H=150n’+750-300>=2200;n’=12级；5.验算首层楼层平台宽度。

房屋建筑学楼梯设计题详解房建楼梯设计例题例题1.试设计某多层住宅现浇平行双跑板式楼梯，层高2.8m，开间2.6m，室内外高差600，首层平台下作主出入口，保证平台下净高≥2000，墙体厚度240mm，轴线居中。

试确定合理的踏步尺寸，并求合理的楼梯进深，确定各梯段尺寸，画出平、剖面图，并标注相关尺寸。

1．确定踏步高度和楼梯级数确定合适的楼梯踏步尺寸：踏步高度h＝175 （住宅楼梯踏步的合理尺寸，见表）级数2800÷175=16级2．确定踏步宽度和梯段长度踏步高175，根据b＋2h＝600～620，以及建筑模数制，600－2×175＝250，620－2×175＝270；取踏步宽度b＝260，当双跑等跑时，梯段长度＝260×(8-1)=18203．确定梯段宽度,假定梯段宽度＝1150mm，（规范要求住宅梯段宽度≧1100mm）开间2600－墙厚240－两个梯段净宽1150×2＝604．确定平台宽度暂定平台宽度1250＞1150（规范要求平台宽度≧梯段宽度）5．首层平台下要求过人即平台下净高≥2000分析：当双跑等跑时，首层平台下高度2800÷2＝1400 ，一般平台梁高300mm，平台下净高需要〉2000 mm，相差约900mm，两个途径：A．借用室内外高差原室内外高差600，移进450，即三级踏步，每级150。

450＋1400＝1850＜2350，还差2350－1850＝400 B．第一层楼梯作长短跑175*3级踏步=525>400, 第一跑，由8级增加为11级；则相应地，第二跑减少为5级，综合A和B第一跑梯段高度175×11＝1925，即首层平台标高1.925，第一跑梯段下净高＝梯段高度1925＋借用室内外高差450－平台梁300＝2075＞2000，满足首层平台下主出入口过人的要求。

由于首层平台提高3级，需要验证第二层中间平台下是否满足通行，即第二层中间平台下净高≥2000 第二层中间平台下净高＝二层平台标高4.200－首层平台标高1.925－平台梁300＝1975<2000，不满足平台净高2000的要求。

1.例题1：某内廊式三层办公楼的楼梯间，层高为3.3m,试设计该楼梯（写出基本设计步骤）：计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高，并绘出楼梯间一、二层三层平面图。

（楼梯间墙宽240mm）设计步骤：（20分）2.先设楼梯宽度A=1.1m（公共建筑楼梯宽度应三1.1m）3.根据办公楼踏步尺寸要求，假设踏步宽b=300mm,踏步高h=150mm,2h+b=600mm4.确定每层楼梯踏步数量为N=N/h=3300/150=22级，单跑楼梯段踏步数为11级5.计算梯段长度：D=（N/2T）*b=（11T）*300=3000mm6.计算楼梯间进深L=D+D’+D’’+2*120=3000+1100+550＋240=4890mmD’为中间休息平台宽度，至少NA=1100mm‘D''为楼层休息平台宽度，开敞式楼梯间D’‘取550mm~600mm7.计算楼梯间开间：B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度，一般楼梯间开间、进深尺寸符合3M模数，所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。

8.调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'=1200mm,D’’=660mm。

9.楼梯第一跑休息平台标高为3300/2=1650mm,假设平台梁高度为300mm,则梁底标高为1350mm。

例题2：已知：某住宅双跑楼梯，层高3m。

室内地面标高为，室外设计地坪标高为，楼梯段净宽1.1m,楼梯间进深5.4m。

楼梯间墙厚240mm，忽略平台梁高度和楼板厚度。

现要求在一层平台下过人，请写出调整方法和具体步骤，并画出调整后的楼梯建筑剖面图，绘制到二层楼面高度即可，并标注尺寸和标高。

解：楼梯性质为住宅楼梯，且层高3m，设踏步高h=150mm，踏步宽b=300mm。

按双跑楼梯一层平台下不过人考虑，此时梯段水平投影长度为9*300=2700mm。

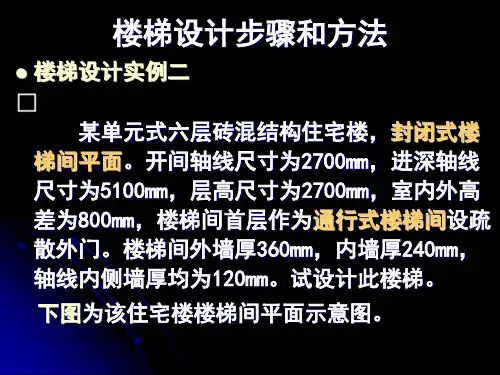

楼梯设计步骤和方法⏹A．已知楼梯间开间、进深和层高，进行楼梯设计。

⏹（1）选择楼梯形式根据已知的楼梯间尺寸，选择合适的楼梯形式。

进深较大而开间较小时，可选用双跑平行楼梯；开间和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯。

⏹（2）确定踏步尺寸和踏步数量根据建筑物的性质和楼梯的使用要求，确定踏步尺寸。

通常公共建筑主要楼梯的踏步尺寸适宜范围为：踏步宽度300 mm、320 mm，踏步高度140～150 mm；公共建筑次要楼梯的踏步尺寸适宜范围为：踏步宽度280 mm、300 mm，踏步高度150～170 mm；住宅共用楼梯的踏步尺寸适宜范围为：踏步宽度250 mm、260 mm、280 mm，踏步高度160～180 mm。

设计时，可选定踏步宽度，由经验公式2h十b=600 mm(h为踏步高度,b为踏步宽度），可求得踏步高度，各级踏步高度应相同。

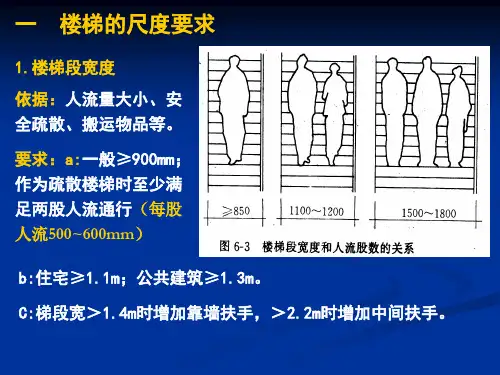

根据楼梯间的层高和初步确定的楼梯踏步高度，计算楼梯各层的踏步数量，即踏步数量：h值，使踏步数量为整数⏹（3）确定梯段宽度根据楼梯间的开间、楼梯形式和楼梯的使用要求，确定梯段宽度。

如双跑平行楼梯：1／2M的整数倍数。

（4）确定各梯段的踏步数量根据各层踏步数量、楼梯形式等，确定各梯段的踏步数量。

如双跑平行楼梯：⏹（5）确定梯段长度和梯段高度根据踏步尺寸和各梯段的踏步数量，计算梯段长度和高度。

梯段长度=[该梯段踏步数量（n）一1] X踏步宽度（b）梯段高度=该梯段踏步数量（n）X踏步高度（h）⏹（6）确定平台深度根据楼梯间的尺寸、梯段宽度等，确定平台深度。

平台深度不应小于梯段宽度，对直接通向走廊的开敞式楼梯间而言，其楼层平台的深度不受此限制，但为了避免走廊与楼梯的人流相互干扰及便于使用，应留有一定的缓冲余地，一般楼层平台深度至少为500～600 mm。

⏹（7）确定底层楼梯中间平台下的地面标高和中间平台面标高若底层中间平台下设通道，平台梁底面与地面之间的垂直距离应满足平台净高的要求，即不小于2000 mm。

上人天棚楼梯设计一、二级耐火等级建筑的上人平屋面，其屋面板的耐火极限应满足≥1.5h和1.0h。

满足上述条件的上人屋面可作为火灾时的临时避难场所，具备临时避难功能。

上人屋面可连通不同的疏散楼梯，有利人员疏散。

上人屋面的设置要求：①原则－建筑的楼梯间宜通至屋面。

一般2~3层的建筑（其耐火等级最低要求也在三级以下），可以不通至屋面。

②住宅建筑－i十层以下的住宅建筑的楼梯间宜通至屋顶，且不应穿越其他房间。

通向平屋面的门应向屋面方向开启。

十层及十层以上的住宅建筑，每个住宅单元的楼梯均应通至屋顶，且不应穿越其他房间。

通向平屋面的门应向屋面方向开启。

各住宅单元的楼梯间宜在屋顶相连通。

但符合下列条件之一的，楼梯可不通至屋顶：a十八层及十八层以下，每层不超过8户、建筑面积不超过650m²，且设有一座共用的防烟楼梯间和消防电梯的住宅；b顶层设有外部联系廊的住宅。

③商店建筑－大型商店（建筑面积＞20000m²）的营业厅设置在五层及以上时，应设置不少于2个直通屋顶平台的疏散楼梯间。

屋顶平台上无障碍物的避难面积不宜小于最大营业层建筑面积的50％。

④火力发电厂－主厂房至少应有1个能通至各层和屋面且能通向室外的封闭楼梯间。

⑤用于一、二级耐火等级多层公共建筑，解决顶层局部升高部分的安全出口－前置条件（同时满足）：a设置≥2部疏散楼梯；b一、二级耐火等级多层公共建筑；c顶层局部升高，并同时满足：i高出部分的层数≤2层、ii人数之和≤50人、iii每层建筑面积≤200m²；满足上述条件，高出部分可以设置1部疏散楼梯间，但至少应另外设置一个直通建筑主体上人平屋面的安全出口。

以上是上人屋面的要求，那么对耐火等级低、建筑高度低的屋面就没有要求了么？答案是：有的，高度＞10m的三级耐火等级建筑应设置通至屋顶的室外消防梯。

由于三级耐火等级可以采用难燃（工业建筑）甚至可燃（民用建筑）的屋顶承重构件，设置室外消防梯可方便消防员直接上到屋顶采取截断火势、开展有效灭火等行动。
