建筑工程施工技术资料管理规程DBJ14——023——2004中华人民共和国地方标准备案号：J10350——20042004——04——14发布2004——06——01实施山东省建设厅发布建筑电气工程施工技术资料建筑电气工程施工技术资料核查表 表格\DQ000.1.doc 鲁D Q—001图纸会审记录 表格\DQ001.doc 鲁D Q—002设计变更（洽商）记录 表格\DQ002.doc 鲁D Q—003.1施工组织设计（施工方案）内部审批表 表格\DQ003.1.doc 鲁D Q—003.2施工组织设计（施工方案）报审卡 表格\DQ003.2.doc 鲁D Q—004技术（安全）交底记录 表格\DQ004.doc 鲁D Q—005安装施工日志 表格\DQ005.doc 鲁D Q—006建筑安装工程设备、成品、半成品、材料合格证汇总表 表格\DQ006.doc 鲁D Q—007设备（开箱）进场验收记录 表格\DQ007.doc 鲁D Q—008材料、成品、半成品进场验收记录 表格\DQ008.doc 鲁D Q—009合格证贴条 表格\DQ009.doc 鲁D Q—010复印件（或抄件）贴条 表格\DQ010.doc 鲁D Q—011电气________工程隐蔽验收记录 表格\DQ011.doc 鲁D Q—012电气接地装置隐蔽验收记录 表格\DQ012.doc 鲁D Q—013避雷带支持件拉力测试记录 表格\DQ013.doc 鲁D Q—014避雷装置隐蔽验收记录 表格\DQ014.doc 鲁D Q—015幕墙及金属门窗避雷装置隐蔽验收记录 表格\DQ015.doc 鲁D Q—016电缆终端头（中间接头）制作记录 表格\DQ016.doc 鲁D Q—017.1电缆敷设施工记录 表格\DQ017.1.doc 鲁D Q—017.2电缆敷设施工记录（附页） 表格\DQ017.2.doc 鲁D Q—018电缆隐蔽工程验收记录 表格\DQ018.doc 鲁D Q—019.1电气等电位联结工程隐蔽验收记录 表格\DQ019.1.doc 鲁D Q—019.2等电位联结测试记录 表格\DQ019.2.doc 鲁D Q—020母线搭接螺栓的拧紧力矩施工记录 表格\DQ020.doc 鲁D Q—021电气绝缘电阻测试记录 表格\DQ021.doc 鲁D Q—022电气接地电阻测试记录 表格\DQ022.doc 鲁D Q—023漏电保护器检测记录 表格\DQ023.doc 鲁D Q—024电气照明通电试运行记录 表格\DQ024.doc 鲁D Q—025电气照明（动力）全负荷试运行记录 表格\DQ025.doc 鲁D Q—026工序交接记录 表格\DQ026.doc 鲁D Q—027大型灯具安装过载试验记录 表格\DQ027.doc 鲁D Q—028异步电动机试验报告单 表格\DQ028.doc 鲁D Q—029大容量电气线路结点测温记录 表格\DQ029.doc建筑电气工程施工质量验收资料鲁D Q—030施工现场质量管理检查记录 表格\DQ030.doc 鲁D Q—031单位（子单位）工程质量竣工验收记录 表格\DQ031.doc 鲁D Q—032__________分部（子分部）工程验收记录 表格\DQ032.doc 鲁D Q—033__________分部（子分部）工程安全和功能检查资料及主要功能抽查记录 表格\DQ033.doc鲁D Q—034__________分部（子分部）工程观感检查记录 表格\DQ034.doc 鲁D Q—035__________分项工程质量验收记录 表格\DQ035.doc鲁D Q—036架空线路及杆上电气设备安装检验批质量验收记录表 表格\DQ036.doc 鲁D Q—037变压器、箱式变电所安装检验批质量验收记录表 表格\DQ037.doc 鲁D Q—038成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表（Ⅰ）高压开关柜 表格\DQ038.DOC 鲁D Q—039成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表（Ⅱ）低压成套柜（屏、台） 表格\DQ039.DOC 鲁D Q—040成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表（Ⅲ）照明配电箱（盘） 表格\DQ040.DOC 鲁D Q—041低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表 表格\DQ041.doc 鲁D Q—042柴油发电机组安装检验批质量验收记录表 表格\DQ042.doc 鲁D Q—043不间断电源安装检验批质量验收记录表 表格\DQ043.doc 鲁D Q—044低压电气动力设备试验和试运行检验批质量验收记录表 表格\DQ044.doc 鲁D Q—045裸母线、封闭母线、插接式母线安装检验批质量验收记录表 表格\DQ045.doc 鲁D Q—046电缆桥架安装和桥架内电缆敷设检验批质量验收记录表 表格\DQ046.doc 鲁D Q—047电缆沟内和电缆井内电缆敷设检验批质量验收记录表 表格\DQ047.doc 鲁D Q—048电线导管、电缆导管和线槽敷设检验批质量验收记录表（Ⅰ）室内 表格\DQ048.doc 鲁D Q—049电线导管、电缆导管和线槽敷设检验批质量验收记录表（Ⅱ）室外 表格\DQ049.doc 鲁D Q—050电线、电缆穿管和线槽敷设线检验批质量验收记录表 表格\DQ050.doc 鲁D Q—051槽板配线检验批质量验收记录表 表格\DQ051.doc 鲁D Q—052钢索配线检验批质量验收记录表 表格\DQ052.doc 鲁D Q—053电缆头制作、接线和线路绝缘测试检验批质量验收记录表 表格\DQ053.doc 鲁D Q—054普通灯具安装检验批质量验收记录表 表格\DQ054.doc 鲁D Q—055专用灯具安装检验批质量验收记录表 表格\DQ055.doc 鲁D Q—056建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表 表格\DQ056.doc 鲁D Q—057开关、插座、风扇安装检验批质量验收记录表 表格\DQ057.doc 鲁D Q—058建筑物照明、通电试运行检验批质量验收记录表 表格\DQ058.doc 鲁D Q—059接地装置检验批质量验收记录表 表格\DQ059.doc 鲁D Q—060避雷引下线和变配电室接地干线敷设检验批质量验收记录表（Ⅰ）防雷引下线 表格\DQ060.doc 鲁D Q—061避雷引下线和变配电室接地干线敷设检验批质量验收记录表（Ⅱ）变配电室接地干线 表格\DQ061.doc 鲁D Q—062建筑物等电位联结检验批质量验收记录表 表格\DQ062.doc 鲁D Q—063接闪器安装检验批质量验收记录表 表格\DQ063.doc。
建筑电气工程施工工艺标准建筑电气工程的施工工艺标准是指在建筑电气工程施工过程中所需遵循的一系列规范和标准，其目的是为了确保施工过程的安全、高效和质量可控。
建筑电气工程施工工艺标准的制定和执行，对于保障建筑电气工程的施工质量和工期进度具有重要意义。
在实际施工中，严格按照建筑电气工程施工工艺标准进行操作，不仅可以提高工程质量，还可以降低施工风险，保障工程安全。
首先，建筑电气工程施工工艺标准要求施工人员必须具备丰富的电气工程施工经验和专业技能，熟悉施工图纸和相关规范标准。
在施工现场，施工人员应按照相关标准和规范进行施工操作，严格执行施工工艺流程，确保施工过程中的每一个细节符合标准要求。
同时，施工人员还应具备良好的安全意识和责任心，严格遵守施工现场的安全规定，确保施工过程中的安全生产。
其次，建筑电气工程施工工艺标准要求施工单位应具备完善的施工组织管理体系和质量管理体系。
施工单位应建立健全的施工管理制度，明确施工工艺标准的执行要求，制定详细的施工方案和施工计划，合理安排施工人员和施工设备，确保施工过程的有序进行。
同时，施工单位还应加强对施工现场的监督检查，及时发现和解决施工中的质量问题和安全隐患，确保施工质量符合标准要求。
另外，建筑电气工程施工工艺标准还要求施工材料和设备必须符合国家标准和行业规范，施工过程中应严格按照施工图纸和规范要求进行材料和设备的安装和使用。
施工单位应建立健全的材料和设备管理制度，加强对施工材料和设备的采购、验收和使用管理，确保施工材料和设备的质量可控，保障施工质量。
总之，建筑电气工程施工工艺标准的制定和执行对于保障建筑电气工程施工质量和工期进度具有重要意义。
施工单位和施工人员应严格按照相关标准和规范进行施工操作，加强施工管理，确保施工质量符合标准要求，保障施工安全，促进建筑电气工程的健康发展。

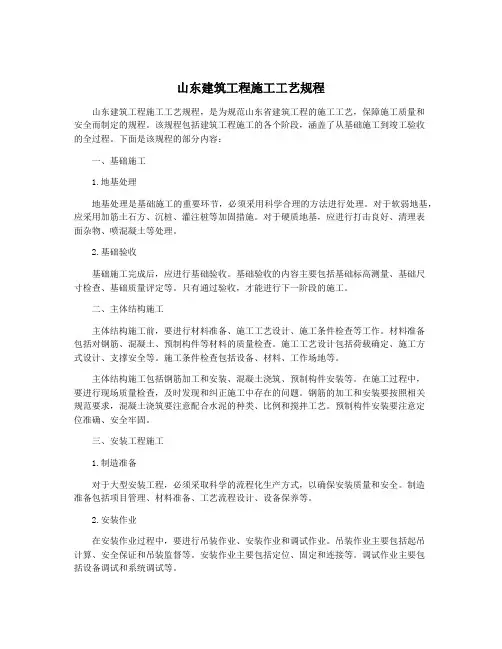

山东建筑工程施工工艺规程山东建筑工程施工工艺规程，是为规范山东省建筑工程的施工工艺，保障施工质量和安全而制定的规程。
该规程包括建筑工程施工的各个阶段，涵盖了从基础施工到竣工验收的全过程。
下面是该规程的部分内容：一、基础施工1.地基处理地基处理是基础施工的重要环节，必须采用科学合理的方法进行处理。
对于软弱地基，应采用加筋土石方、沉桩、灌注桩等加固措施。
对于硬质地基，应进行打击良好、清理表面杂物、喷混凝土等处理。
2.基础验收基础施工完成后，应进行基础验收。
基础验收的内容主要包括基础标高测量、基础尺寸检查、基础质量评定等。
只有通过验收，才能进行下一阶段的施工。
二、主体结构施工主体结构施工前，要进行材料准备、施工工艺设计、施工条件检查等工作。
材料准备包括对钢筋、混凝土、预制构件等材料的质量检查。
施工工艺设计包括荷载确定、施工方式设计、支撑安全等。
施工条件检查包括设备、材料、工作场地等。
主体结构施工包括钢筋加工和安装、混凝土浇筑、预制构件安装等。
在施工过程中，要进行现场质量检查，及时发现和纠正施工中存在的问题。
钢筋的加工和安装要按照相关规范要求，混凝土浇筑要注意配合水泥的种类、比例和搅拌工艺。
预制构件安装要注意定位准确、安全牢固。
三、安装工程施工1.制造准备对于大型安装工程，必须采取科学的流程化生产方式，以确保安装质量和安全。
制造准备包括项目管理、材料准备、工艺流程设计、设备保养等。
2.安装作业在安装作业过程中，要进行吊装作业、安装作业和调试作业。
吊装作业主要包括起吊计算、安全保证和吊装监督等。
安装作业主要包括定位、固定和连接等。
调试作业主要包括设备调试和系统调试等。
1.收尾工程前准备收尾工程前，要进行项目清理、质量验收、安全检查等。
项目清理包括场地清理、材料清理和设备清理等。
质量验收包括隐蔽工程验收、安全技术检查和环境卫生检查等。
安全检查包括安全设施检查、消防设施检查和电气设备检查等。
2.收尾工程施工收尾工程施工主要包括舞台搭建、管道安装、室内装修和环境保护等。
建筑电气工程施工技术规范一、概述建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。
为了保证建筑电气工程的施工质量，本文将全面总结建筑电气工程的施工工艺，以供大家参考学习。
二、成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装1.成套配电柜安装地下室明装的电气箱柜，需安装在型钢支架上，以避免墙面凝结水进入箱内。
一般在柜下用10#槽钢立放做基础，基础型钢允许偏差：每米不直度与水平度为1mm，全长为5mm，全长不平行度为5mm。
并在槽钢内侧需焊接地用镀锌六角螺栓M1025供接地用。
如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求。
2.配电箱明装地上安装处的墙柱面抹灰没完成时，在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。
几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。
柜、屏、台、箱、盘安装垂直度允许偏差为1.5，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
3.配电箱暗装确定开孔位置，并根据开孔尺寸预埋铁件或角钢。
开孔位置应避免管道、线缆等障碍物的影响。
暗装配电箱应固定在预埋铁件或角钢上，固定应牢固可靠。
配电箱的门应关闭严密，并应安装防尘、防水、防小动物侵害的设施。
三、导管施工技术要求1.金属镀锌导管的进场验收要求(1)查验产品质量证明书；(2)镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼；(3)埋入土壤中的热浸镀锌钢材，其镀锌层厚度不应小于63m；(4)对镀锌质量有异议时，应按批抽样送有资质的试验室检测。
2.支架安装要求(1)承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；(2)当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架；(3)在距离盒（箱）、分支处或端部0.3-0.5m处应设置固定支架。
3.金属导管施工要求(1)钢导管不得采用对口熔焊连接：镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。
山东省建筑工程施工工艺规程一、总则1.1 为了加强山东省建筑工程施工工艺的规范化管理，提高建筑工程施工质量，保障工程安全与功能适用，结合山东省实际情况，制定本规程。
1.2 本规程适用于山东省行政区域内新建、改建、扩建的建筑工程的施工工艺。
1.3 建筑工程施工应遵循国家相关法律法规、规范标准，执行本规程。
二、施工工艺要求2.1 施工工艺应根据工程特点、施工条件、材料设备等因素，结合现行相关规范标准，制定具体的施工工艺方案。
2.2 施工工艺方案应包括施工工艺流程、施工方法、施工技术要求、质量标准、安全措施等内容。
2.3 施工工艺流程应合理，施工方法应科学，施工技术要求应符合国家及相关行业标准，质量标准应满足工程需求，安全措施应确保施工人员生命财产安全。
2.4 施工过程中应加强施工工艺的检查与控制，确保施工质量。
三、施工工艺试验与验证3.1 对新技术、新材料、新工艺应进行试验与验证，确保其适用性、安全性、可靠性。
3.2 试验与验证应按照国家及相关行业标准进行，试验结果应具有可追溯性。
3.3 试验与验证合格后，方可应用于施工过程中。
四、施工工艺培训与推广4.1 施工企业应组织施工人员参加施工工艺培训，提高施工人员施工技能与质量意识。
4.2 施工企业应积极推广先进施工工艺，提高工程质量。
五、施工工艺改进与创新5.1 施工企业应根据施工过程中出现的问题，不断改进施工工艺，提高施工质量。
5.2 施工企业应鼓励技术创新，开展技术交流与竞赛，提高施工技术水平。
六、施工工艺管理6.1 施工企业应建立健全施工工艺管理制度，加强对施工工艺的管理与监督。
6.2 施工企业应定期对施工工艺进行检查与评估，持续改进施工工艺。
6.3 施工企业应加强对施工工艺资料的归档与保存，保证工程资料的完整性。
七、附则7.1 本规程由山东省建筑工程质量监督站负责解释。
7.2 本规程自发布之日起实施。
建筑电气工程施工工艺规程一、前言建筑电气工程是建筑物中不可或缺的重要组成部分，它涉及到供电、照明、动力、通信、监控等方面，是保证建筑物正常使用和运行的关键。
为了确保建筑电气工程的施工质量，提高工程效率，制定本规程。
本规程适用于新建、扩建、改建建筑物的电气工程施工。
二、施工准备1. 施工前应认真阅读设计图纸、施工方案和技术要求，了解工程的特点、难点和关键环节。
2. 施工前应组织施工人员认真学习本规程，明确施工要求和安全注意事项。
3. 施工前应做好施工现场的准备工作，包括清理现场、搭设临时设施、准备施工工器具等。
4. 施工前应办理相关手续，包括施工许可、临时用电申请等。
三、施工工艺1. 施工顺序：电气工程的施工顺序应遵循设计要求，一般分为预留预埋、线路敷设、设备安装、系统调试四个阶段。
2. 预留预埋：根据设计图纸，预埋电气管道、预留孔洞、预埋套管等，应按照设计和规范要求进行施工。
预留预埋应保证位置准确、牢固，不得影响建筑物的结构安全。
3. 线路敷设：线路敷设应按照设计图纸和规范要求进行，包括电缆敷设、电线敷设、电缆头制作等。
敷设过程中应保证电缆的绝缘良好，不得有损伤、漏电等现象。
线路敷设应平整、整齐，不得交叉、杂乱。
4. 设备安装：设备安装应按照设计图纸和规范要求进行，包括变压器、配电柜、控制柜、电动机、照明设备等。
设备安装应牢固、平稳，接线应正确、牢固。
5. 系统调试：系统调试应按照设计图纸和规范要求进行，包括设备单体调试、系统联动调试等。
调试过程中应检查设备的功能是否符合设计要求，系统的运行是否正常。
四、施工要求1. 施工过程中应遵守国家和地方的相关法律法规，严格执行施工方案和安全技术措施。
2. 施工过程中应保证施工质量，做到一丝不苟，精益求精。
3. 施工过程中应注重环境保护，做到文明施工，减少对环境的影响。
4. 施工过程中应加强安全管理，严格遵守安全操作规程，防止安全事故的发生。
五、质量验收1. 施工过程中应按照设计和规范要求进行质量验收，验收应包括施工记录、施工图纸、施工样品等。
建筑电气工程施工工艺标准
建筑电气工程施工工艺标准是指在建筑电气工程施工过程中，对于工艺流程、
标准规范、安全措施等方面的要求和规定。
建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工质量、提高工程施工效率、确保工程安全具有重要意义。
首先，建筑电气工程施工工艺标准需要明确电气设备的安装位置和方法。
在进
行电气设备安装时，需要根据设计要求和现场实际情况，合理确定设备的安装位置，并严格按照标准要求进行安装，确保设备安全可靠。
其次，建筑电气工程施工工艺标准需要规定电气线路的敷设和连接要求。
在进
行电气线路敷设时，需要考虑线路的走向、敷设方式和保护措施，确保线路不受外界环境的影响，保证电气线路的安全可靠。
另外，建筑电气工程施工工艺标准还需要规定电气设备的调试和验收程序。
在
电气设备安装完成后，需要进行设备的调试和验收工作，以确保设备的正常运行和安全使用。
此外，建筑电气工程施工工艺标准还需要明确电气工程施工中的安全措施和应
急预案。
在施工过程中，需要严格遵守安全操作规程，保证施工人员的安全，同时需要制定应急预案，应对可能发生的突发情况，确保施工过程的安全稳定。
最后，建筑电气工程施工工艺标准需要对施工过程中的质量控制进行规定。
在
施工过程中，需要对材料的选用、工艺的操作、施工的质量进行严格控制，确保工程质量符合设计要求。
总的来说，建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工
质量、提高工程施工效率、确保工程安全具有重要意义。
只有严格按照标准要求进行施工，才能确保电气工程的安全可靠，为建筑工程的顺利进行提供保障。
山东省建筑工程施工技术资料管理规程（DBJ14-023-2004）建筑工程施工技术资料：是施工企业根据有关管理规定，在施工过程中形成的应当归档保存的各种图纸、表格、文字、音像材料等技术文件的总称.它是工程建设及竣工交付使用的必备条件，也是工程进行检查验收、管理、使用、维护、改建和扩建的依据。
《山东省建筑工程施工技术资料管理规程》主要划分为施工技术管理资料和施工质量验收资料两大部分。
《山东省建筑工程施工技术资料管理规程》是全省施工文件管理的最低标准，为全省工程技术资料整理提供一个范例，各地在执行时，不得低于此标准。
第一部分总则、术语、管理职责一、编制目的及原则：为了加强山东省建筑工程施工技术资料的规范化管理，提高工程建设水平，确保地基础、主体结构安全与功能适用要求，保证工程质量，体现工程资料是工程质量形成、验收评价的重要组成部分，结合我省的实际情况，制定本规程。
二、依据：《中华人民共和国建筑法》、《建设工程质量管理条例》等国家现行的有关工程建设的法律、法规、规范、标准和山东省有关规定编制。
三、适用范围：适用于山东省行政区域内新建、改建、扩建的建筑工程（含装饰装修）的施工技术资料管理。
凡在山东省行政区域内参与工程建设的建设、勘察、设计、监理、施工、检测、试验均应执行本规程。
四、资料管理的基本要求：1、应与工程建设同步进行并完成，要求书写认真、字迹清晰、内容完整、责任方签字齐全施工技术资料不符合要求的，不得进行工程竣工验收。
2、施工技术资料的形成、收集和整理应由各方责任主体共同形成，并保证其真实、准确、及时、完整。
3、施工技术资料的形成、归档过程，宜采用计算机管理，逐步实现以缩微品和光盘载体代替纸质载体。
属国家、省重点工程的施工技术资料宜采用缩微品。
4、施工技术资料的管理除应执行本规程外，尚应符合国家现行有关规范、标准和政府部门的有关规定。
（质量验收规范、验收统一标准等）5、单位（子单位）工程、分包项目的竣工验收签章应使用企业法定公章，其他应使用项目部（分包单位）符合相应授权的公章。

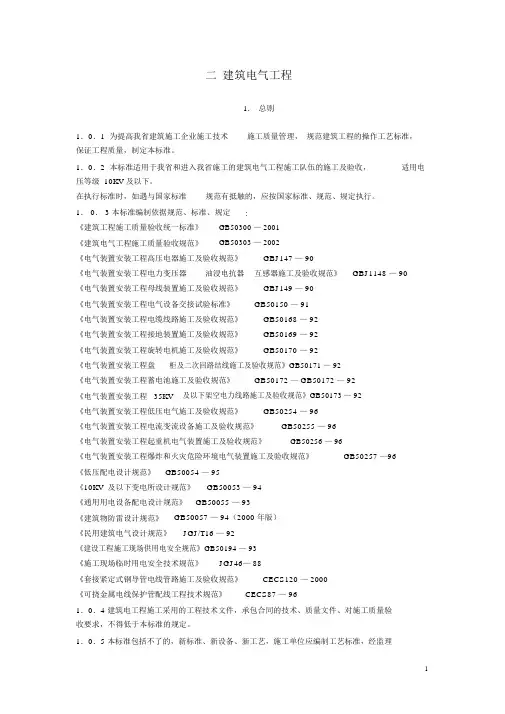

二建筑电气工程1.总则1．0．1 为提高我省建筑施工企业施工技术施工质量管理，规范建筑工程的操作工艺标准，保证工程质量，制定本标准。
1．0．2 本标准适用于我省和进入我省施工的建筑电气工程施工队伍的施工及验收，适用电压等级 10KV 及以下。
在执行标准时，如遇与国家标准规范有抵触的，应按国家标准、规范、规定执行。
1． 0． 3 本标准编制依据规范、标准、规定:《建筑工程施工质量验收统一标准》GB50300 — 2001《建筑电气工程施工质量验收规范》GB50303 — 2002《电气装置安装工程高压电器施工及验收规范》GBJ147 — 90《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》GBJ1148 — 90《电气装置安装工程母线装置施工及验收规范》GBJ149 — 90《电气装置安装工程电气设备交接试验标准》GB50150 — 91《电气装置安装工程电缆线路施工及验收规范》GB50168 — 92《电气装置安装工程接地装置施工及验收规范》GB50169 — 92《电气装置安装工程旋转电机施工及验收规范》GB50170 — 92《电气装置安装工程盘柜及二次回路结线施工及验收规范》GB50171 — 92《电气装置安装工程蓄电池施工及验收规范》GB50172 — GB50172 — 92《电气装置安装工程 35KV及以下架空电力线路施工及验收规范》GB50173 — 92《电气装置安装工程低压电气施工及验收规范》GB50254 — 96《电气装置安装工程电流变流设备施工及验收规范》GB50255 — 96《电气装置安装工程起重机电气装置施工及验收规范》GB50256 — 96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257 —96《低压配电设计规范》GB50054 — 95《10KV 及以下变电所设计规范》GB50053 — 94《通用用电设备配电设计规范》 GB50055 — 93《建筑物防雷设计规范》GB50057 — 94（2000年版）《民用建筑电气设计规范》JGJ/T16 — 92《建设工程施工现场供用电安全规范》GB50194 — 93《施工现场临时用电安全技术规范》JGJ46— 88《套接紧定式钢导管电线管路施工及验收规范》CECS120 — 2000《可挠金属电线保护管配线工程技术规范》CECS87 — 961．0．4 建筑电工程施工采用的工程技术文件，承包合同的技术、质量文件、对施工质量验收要求，不得低于本标准的规定。

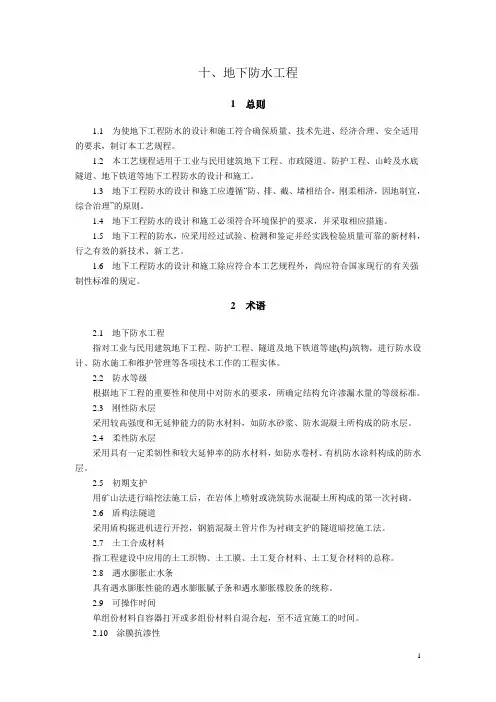

十、地下防水工程1总则1.1为使地下工程防水的设计和施工符合确保质量、技术先进、经济合理、安全适用的要求，制订本工艺规程。
1.2本工艺规程适用于工业与民用建筑地下工程、市政隧道、防护工程、山岭及水底隧道、地下铁道等地下工程防水的设计和施工。
1.3地下工程防水的设计和施工应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则。
1.4地下工程防水的设计和施工必须符合环境保护的要求，并采取相应措施。
1.5地下工程的防水，应采用经过试验、检测和鉴定并经实践检验质量可靠的新材料，行之有效的新技术、新工艺。
1.6地下工程防水的设计和施工除应符合本工艺规程外，尚应符合国家现行的有关强制性标准的规定。
2术语2.1地下防水工程指对工业与民用建筑地下工程、防护工程、隧道及地下铁道等建(构)筑物，进行防水设计、防水施工和维护管理等各项技术工作的工程实体。
2.2防水等级根据地下工程的重要性和使用中对防水的要求，所确定结构允许渗漏水量的等级标准。
2.3刚性防水层采用较高强度和无延伸能力的防水材料，如防水砂浆、防水混凝土所构成的防水层。
2.4柔性防水层采用具有一定柔韧性和较大延伸率的防水材料，如防水卷材、有机防水涂料构成的防水层。
2.5初期支护用矿山法进行暗挖法施工后，在岩体上喷射或浇筑防水混凝土所构成的第一次衬砌。
2.6盾构法隧道采用盾构掘进机进行开挖，钢筋混凝土管片作为衬砌支护的隧道暗挖施工法。
2.7土工合成材料指工程建设中应用的土工织物、土工膜、土工复合材料、土工复合材料的总称。
2.8遇水膨胀止水条具有遇水膨胀性能的遇水膨胀腻子条和遇水膨胀橡胶条的统称。
2.9可操作时间单组份材料自容器打开或多组份材料自混合起，至不适宜施工的时间。
2.10涂膜抗渗性涂膜抵抗地下水渗入地下工程内部的性能。
2.11涂膜耐水性涂膜在水长期浸泡下保持各种性能指标的能力。
2.12聚合物水泥防水涂料以聚合物乳液和水泥为主要原料，加入其他添加剂制成的双组份水性防水涂料。
二建筑电气工程1.总则1．0．1 为提高我省建筑施工企业施工技术施工质量管理，规范建筑工程的操作工艺标准，保证工程质量，制定本标准。
1．0．2 本标准适用于我省和进入我省施工的建筑电气工程施工队伍的施工及验收，适用电压等级10KV及以下。
在执行标准时，如遇与国家标准规范有抵触的，应按国家标准、规范、规定执行。
1．0．3 本标准编制依据规范、标准、规定:《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收规范》GB50303—2002《电气装置安装工程高压电器施工及验收规范》GBJ147—90《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》GBJ1148—90《电气装置安装工程母线装置施工及验收规范》GBJ149—90《电气装置安装工程电气设备交接试验标准》GB50150—91《电气装置安装工程电缆线路施工及验收规范》GB50168—92《电气装置安装工程接地装置施工及验收规范》GB50169—92《电气装置安装工程旋转电机施工及验收规范》GB50170—92《电气装置安装工程盘柜及二次回路结线施工及验收规范》GB50171—92《电气装置安装工程蓄电池施工及验收规范》GB50172—GB50172 —92《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173—92 《电气装置安装工程低压电气施工及验收规范》GB50254—96《电气装置安装工程电流变流设备施工及验收规范》GB50255—96《电气装置安装工程起重机电气装置施工及验收规范》GB50256—96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96《低压配电设计规范》GB50054—95《10KV及以下变电所设计规范》GB50053—94《通用用电设备配电设计规范》GB50055—93《建筑物防雷设计规范》GB50057—94（2000年版）《民用建筑电气设计规范》JGJ/T16—92《建设工程施工现场供用电安全规范》GB50194—93《施工现场临时用电安全技术规范》JGJ46—88《套接紧定式钢导管电线管路施工及验收规范》CECS120—2000《可挠金属电线保护管配线工程技术规范》CECS87—961．0．4 建筑电工程施工采用的工程技术文件，承包合同的技术、质量文件、对施工质量验收要求，不得低于本标准的规定。
1．0．5 本标准包括不了的，新标准、新设备、新工艺，施工单位应编制工艺标准，经监理（建设）单位同意，并报经有关单位认可，方可施行。
1．0．6 建筑电气的施工技术质量，验收除应执行本标准外尚应符合国家现行有关标准、规范的规定。
1．0．7 承担建筑电气工程施工单位，应具备相应的资质，施工现场应具有必要的施工技术标准，健全的质量管理体系，检查检测制度及质量检测手段。
1．0．8 电气施工安全技术除执行本规程外，必须严格遵守国家颁布的有关规定和电力部门、劳动安全部门、消防部门及建设主管部门规定的有关规定。
1．0．9 本施工工艺规范采用验收或技术资料表格及编号以《山东省建筑工程施工技术资料管理规程（中）建筑设备与安装》DBJ14-023-2004为统一使用表格。
电气设备交接试验与调试记录见附录。
2 术语2.0.1 布线系统一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆（电线）或母线的部件。
2.0.2 电气设备发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3 用电设备将电能转换成其他形式能量（例如光能、热能、机械能）的设备。
2.0.4 电气装置为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5 建筑电气工程（装置）为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
2.0.6 导管在电气安装中用来保护电线或电缆的圆形或非圆形的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。
2.0.7 金属导管由金属材料制成的导管。
2.0.8 绝缘导管没有任何导电部分（不管是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成的导管。
2.0.9 保护导体（PE）为防止发生电击危险而与下列部件进行电气连接的一种导体:—裸露导电部件；—外部导电部件；—主接地端子；—接地电极（接地装置）；—电源的接地点或认为的中性接点。
2.0.10 中性保护导体（PEN）……………………………………………………………最新资料推荐…………………………………………………一种同时具有中性导体和保护导体功能的接地导体。
2.0.11 外露导电部分容易被操作者触及的导电部分和虽在正常情况下不带电，但在故障情况下可变为带电的部分。
2.0.12 工作电压（实际工作电压）在额定电源电压下可能产生（局部地）在任何绝缘端实际出现的最高交流电压有效值或最高直流电压值。
2.0.13 冲击耐压在规定的试验条件下，不造成击穿的具有一定形状和极性的冲击电压最高峰值。
2.0.14 工作耐压在规定的试验条件下，不引起击穿的工频正弦电压有效值。
2.0.15 可接近的（用于配线方式）在不损坏建筑物结构或装修的情况下就能移出或暴露的，或者不是永久性地封装在建筑物的结构或装修中的。
（用于设备）因为没有锁住的门、抬高或其他有效方法用来防护，而许可十分靠近者。
2.0.16 不间断电源设备由电力交流器、储能装置（蓄电池）和开关（电子式或机械式）等组合而成的一种电源设备。
这种电源设备能在交流输入电源发生故障（如电力中断，电压、频率、波形等不符和供电要求）时，保证向负载供电的连续性。
2.0.17 景观照明为表现建筑物造型特色、艺术特点、功能特征和周围环境布置的照明工程，这种工程通常在夜间使用。
2.0.18 安全隔离变压器指输入绕组与输出绕组在电气上至少由相当于双重绝缘或加强绝缘的绝缘隔离开来的变压器，它是专为配电电路、工具或其它设备供给安全特低电压而设计的。
2.0.19 爬电距离指两个导电零件之间或导电零件与工具界面之间，沿绝缘材料表面量得的最短路径。
2.0.20 电气间隙指两个导电零件之间或导电零件与工具界面之间穿过空气量得的最短距离。
注:工具的界面是指工具外壳的外表面，该表面应看成好象在绝缘材料的可触及表面上紧贴着一层金属箔。
3 基本规定3．1 一般规定3．1．1 电气工程施工前，应对施工技术文件进行检查，施工图是否已经有关部门审查批准，在审查的基础上，应由建设单位组织设计单位、施工单位、监理单位对施工图纸进行会审。
对图纸存在的问题和不清楚的问题各方提出，由设计答复，并认真填写图纸会审记录，按表鲁DQ-001填写并签证。
3．1．2 在图纸会审的基础上，有需要变更的部分，建设单位要改变用途及需要变更或增减部分，均应在设计变更（洽商）记录表鲁DQ-002填写清楚，需附图的应附图，并应签证齐全。
3．1．3 施工单位接到施工技术文件后，应立即组织编制施工组织设计（施工方案），按技术复杂程度、工期要求、资金情况、设备材料供应情况，合理安排人力、机具设备、资金材料以最短的施工工期，高质量的工程效果，最佳的效益。
编制好施工组织设计（施工方案），并通过施工企业内部的审批，按表鲁DQ-003-1填写，作好记录签证，然后报请监理单位（建设单位）审批，按表鲁DQ-003.2填写，通过认可批准签证后，施工单位应按施工组织设计（施工方案）实施，对工程全过程进行控制。
3．1．4 为满足建筑电气工程施工现场管理，施工单位应按表A．0．1进行填写，总监理工程师（建设单位项目负责人）进行检查，并作出结论。
3．1．5 施工前项目技术负责人，应向施工人员按所施工的项目，分项工程工序安全技术要求按表鲁DQ-004表作好安全和技术及注意事项的交底。
3．1．6 下道工序掩盖了上道工序的电气工程均应作好隐蔽工程记录，在隐蔽前应经监理（建设单位项目负责人）人员，验收合格并签证，方可进行下道工序。
3．1．7 安装电工、焊工、起重吊装工、机械工和电气调试人员及有关特殊操作工种，应按有关要求持证上岗。
3．1．8 额定电压交流1KV及以下，直流1.5KV 及以下的应为低压电气设备、器具和材料，额定电压大于交流1KV，直流1.5KV 的应为高压电气设备、器具和材料。
3．1．9 除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具支架、螺栓等部件，且严禁热加工开孔。
3．1．10 安装和调试用各类计量器具、测试仪表、设备，应检定合格，使用时在有效期内。
3．1．11 电气设备上计量仪表与电气保护有关的仪器、仪表应检定合格，运行前应进行校核调试准确，当投入试运行或运行时应在有效期内。
3．1．12 建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规范规定执行，建筑电气动力工程的负荷试运行，依据电气设备及相关建筑的种类、特性、项目专业技术负责人编制试运行方案或作业指导书，并应经施工单位审查批准，监理单位确认后执行。
3．1．13 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零干线相连接，不得串联连接。
3．1．14 高压电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150的规定。
3．1．15 低压的电气设备和布线系统的交流试验应符合本标准的规定。
3．1．16 送至建筑智能化工程的变送器的电量信号精度等级应符合设计要求，状态信号应正确，接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。
3．2 主要设备、材料、成品和半成品进场验收3．2．1 建筑电气工程所用的主要设备、材料、成品和半成品必须符合国家或行业颁布的技术标准，满足工程技术文件要求，应有出厂合格证、质量证明和相应的技术文件，并取得相关的产品认证。
3．2．2 建筑电气工程主要设备、材料、成品和半成品进入施工现场应经过验收，应符合设计文件和本标准的要求；并应检查安装、使用、维修和试验要求的技术文件，并作好验收记录。
按表鲁DQ-007、鲁DQ-008、鲁DQ-009、鲁DQ010、鲁DQ006验收和汇总。
3．2．3 进口电气设备、器具和材料进场验收，除符合本标准规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件，并应满足设计文件的要求。
3．2．4 新电气设备、器具和材料的进场验收，必须是依法定程序批准进入市场的，验收时应符合本标准规定，还应符合国家现行有关标准和规范规定，并应满足设计文件的要求。
