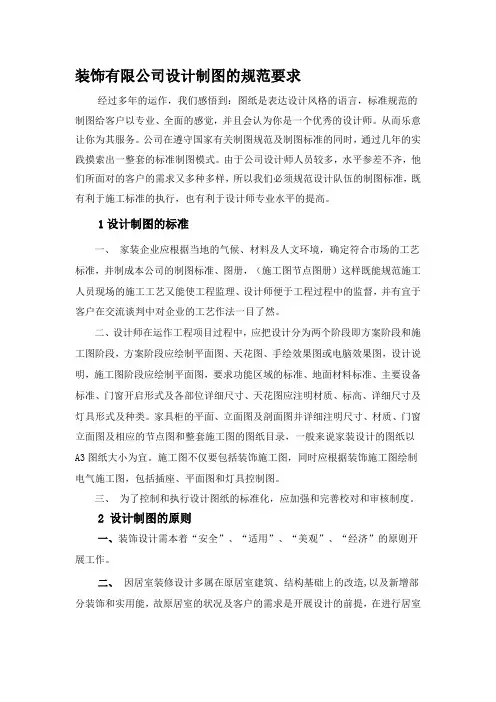

美工作图规范

装饰有限公司设计制图的规范要求经过多年的运作，我们感悟到：图纸是表达设计风格的语言，标准规范的制图给客户以专业、全面的感觉，并且会认为你是一个优秀的设计师。

从而乐意让你为其服务。

公司在遵守国家有关制图规范及制图标准的同时，通过几年的实践摸索出一整套的标准制图模式。

由于公司设计师人员较多，水平参差不齐，他们所面对的客户的需求又多种多样，所以我们必须规范设计队伍的制图标准，既有利于施工标准的执行，也有利于设计师专业水平的提高。

1设计制图的标准一、家装企业应根据当地的气候、材料及人文环境，确定符合市场的工艺标准，并制成本公司的制图标准、图册，（施工图节点图册）这样既能规范施工人员现场的施工工艺又能使工程监理、设计师便于工程过程中的监督，并有宜于客户在交流谈判中对企业的工艺作法一目了然。

二、设计师在运作工程项目过程中，应把设计分为两个阶段即方案阶段和施工图阶段，方案阶段应绘制平面图、天花图、手绘效果图或电脑效果图，设计说明，施工图阶段应绘制平面图，要求功能区域的标准、地面材料标准、主要设备标准、门窗开启形式及各部位详细尺寸、天花图应注明材质、标高、详细尺寸及灯具形式及种类。

家具柜的平面、立面图及剖面图并详细注明尺寸、材质、门窗立面图及相应的节点图和整套施工图的图纸目录，一般来说家装设计的图纸以A3图纸大小为宜。

施工图不仅要包括装饰施工图，同时应根据装饰施工图绘制电气施工图，包括插座、平面图和灯具控制图。

三、为了控制和执行设计图纸的标准化，应加强和完善校对和审核制度。

2 设计制图的原则一、装饰设计需本着“安全”、“适用”、“美观”、“经济”的原则开展工作。

二、因居室装修设计多属在原居室建筑、结构基础上的改造,以及新增部分装饰和实用能，故原居室的状况及客户的需求是开展设计的前提，在进行居室的实地勘测时，必须认真、细致、全面地对原有房屋居室状况进行调查,并做好记录，力求做到心中有数，避免盲目设计。

三、设计前要做的工作：1、勘测房屋时要完成的内容：1）测量居室高度、各房间的开间及进深尺寸，门窗洞口的位置、大小，窗台高度，内外墙体厚度，各房间的朝向、采光状况；2）承重墙、非承重墙的位置，结构梁的位置、尺寸，楼板形式（预制？现浇？），内侧保温墙所在位置及所用材料等，地面、墙面、顶面平整度及原有装饰情况。

图纸绘制规范在工程、建筑、设计等领域，图纸是传达信息、指导施工和制造的重要工具。

一份准确、清晰、规范的图纸能够有效避免误解和错误，提高工作效率和质量。

因此，掌握图纸绘制规范是至关重要的。

一、图纸的种类和用途首先，我们需要了解常见的图纸种类及其用途。

例如，建筑图纸包括平面图、立面图、剖面图等，用于展示建筑物的布局、外形和内部结构；机械图纸则有装配图、零件图等，用以说明机械部件的形状、尺寸和装配关系。

不同类型的图纸在绘制要求和重点上会有所差异，但都遵循一定的规范原则。

二、图纸的基本要求1、准确性图纸上的所有信息必须准确无误，尺寸、比例、标注等都要经过精确计算和测量。

任何微小的误差都可能导致严重的后果，比如在建筑施工中，尺寸偏差可能会影响结构的稳定性。

2、清晰性线条要清晰、粗细分明，文字和标注要易于辨认。

使用适当的图例和符号，确保读图者能够快速理解图纸的内容。

3、完整性图纸应包含所有必要的信息，如标题栏、技术要求、材料说明等。

不能遗漏任何关键的细节，以免给后续的工作带来困扰。

4、规范性遵循国家和行业的相关标准和规范进行绘制，如使用标准的图幅、比例、字体等。

这有助于提高图纸的通用性和可读性。

三、图纸的格式规范1、图幅根据图纸所表达内容的复杂程度和规模，选择合适的图幅，常见的有 A0、A1、A2 等。

图幅的边框尺寸和装订边宽度都有明确的规定。

2、比例选择适当的比例，使图纸能够清晰地展示物体的形状和尺寸。

比例应标注在图纸的标题栏中。

3、标题栏位于图纸的右下角，包含图纸的名称、编号、绘图比例、绘图者、审核者等信息。

4、线条不同类型的线条有不同的用途和宽度规定。

例如，粗实线用于表示可见轮廓线，细实线用于尺寸线、剖面线等。

四、图形绘制规范1、投影法通常采用正投影法绘制图形，以保证物体的形状和尺寸能够准确表达。

2、视图选择根据物体的结构特点，选择合适的视图数量和方向，如主视图、俯视图、左视图等。

必要时还应绘制局部视图、斜视图或剖视图。

美工设计工作规范图一、网页版面尺寸规范1.网页的宽度，淘宝尺寸950px，京东990px；2.网页的高度，充分展示所需信息即可，淘宝店招高度150px，大banner高度不易超过520px，单品页促销信息不易超过1屏；3.Jpg出图的质量输出控制在79-89之间，banner图的大小不易超出200kb。

二、字体使用规范1.文字字号的确定，正文一般14px,标题16px-18px,页脚12px即可；2.字体颜色要和背景色对比分明，使用户便于阅读。

三、其他注意事项1.页面设计色彩要清新，布局要大方；2.页面设计要有整体性、一致性等要合理，包括色彩的统一，板式的统一，机构的统一和字体的统一等等；3.整个页面设计作品要和谐，页面符合美得法则，页面的元素要协调有序，浑然一体；4.页面布局应主次分明，中心突出，大小搭配，相互呼应，图文并茂，适当的空白和利于阅读；5.合理应用色彩带来的情感心理反应，针对不同的主题使用合理的色系；6.色彩搭配总体原则是“总体协调、局部对比”，但应注意严格控制色彩的数量，优先使用邻近色，同色系的颜色。

四、页面上传切图工作规范1. 切片制作1）切片在划分的时候，要按照用户的浏览习惯来划分切片区域，注意图片输出大小的控制，200*300的图片大小不要超过20KB。

2）在切割效果图的过程中，产品或模特图切片用jpg格式保存，gif一般用来存储含有简单动画效果的图像，如果图片中使用了透明效果，要存储成png-8的格式。

2. 切片上传1）切片上传至淘宝空间后要按照页面属性来建立文件夹用以分类，方便后期查找添加；2）切片上传完毕之后要检查图片和商品是否对应，超链接有没有错误。

3. 超链接规范1）超链接要链接正确；2）导航类链接要求当前页面打开，单品链接要求新建页面打开。

五、其他要求1. 最低要求，页面无错别字，无不通语句，无逻辑错误；2. 图片调用无变形，标题显示正常，无断字断句。

（二）常用旳尺寸标注 1、半径、直径、球旳尺寸标注
半径尺寸线应一端从圆心开始，另一端画箭头指向圆弧，半 径数字前应加注半径符号“R”。沿半径尺寸线注写尺寸数字，
当 图形较小时，也可引出注写。对于较大旳圆弧，应对准圆心画断 开旳或折线状旳尺寸线。
标注圆旳直径尺寸时，直径数字前应加符号“ø”。在圆 内
出，不宜与轮廓线相接，应留出不不大于2mm旳间距，当 连
续标注尺寸时，中间旳尺寸界线能够画得较短。
2>一般情况下，线性尺寸界线应垂直于尺寸线，并超出 约2mm。
3>允许用轮廓线、中心线作尺寸界线。
3、尺寸起止符号
1>尺寸起止点应画出尺寸起止符号。一般用45º 倾斜旳细短线（或中粗短线），其方向为尺寸线逆时 针转45º，长度宜为2~3mm。
角度标注措施
弧长标注措施
标注圆弧旳弧长时，尺寸线应以该同心弧线表
示，尺寸界线应垂直于该圆弧旳弦，起止符号用箭头
表达，弧长数字上方应加注圆弧符号“⌒”。
标注圆弧旳弦长时，尺寸线应以平行于该弦旳直线表达， 尺寸界线应垂直于该弦，起止符号用中粗斜短线表达。
弦长标注措施
３、标高标注 标高是标注建筑物高度旳一种尺寸形式。以原则海平面为
点连接起来绘成一种宛如玫瑰旳闭合曲线。图中线段最长者即为本地主导风
向，粗实线表达整年风频情况，虚线表达夏季风频情况。
六、尺寸标注 （一）尺寸旳构成
图样上标注旳尺寸由尺寸线、尺寸界线、尺寸起止符 号和尺寸数字构成，如图所示。
尺寸构成要素
1、尺寸线 1>尺寸线由细实线单独画出，不能用其他图线替代，也不
标注旳直径尺寸线应经过圆心，两端画箭头指至圆弧。沿直
径尺寸线注写尺寸数字，当图形较小时，也可引出注写。
