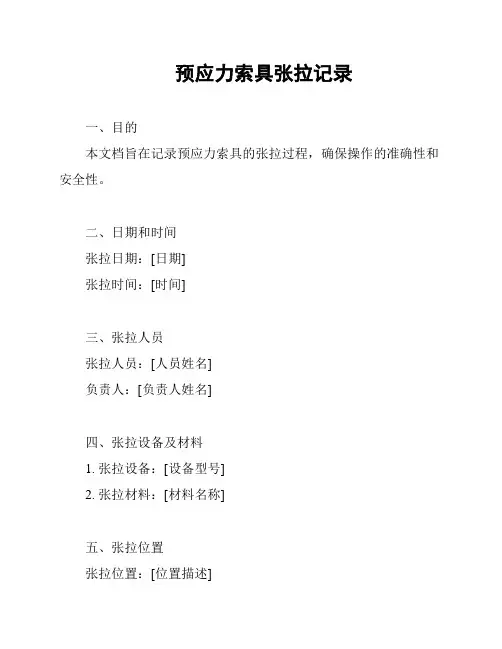

预应力索具张拉记录一、目的本文档旨在记录预应力索具的张拉过程,确保操作的准确性和安全性。
二、日期和时间张拉日期:[日期]张拉时间:[时间]三、张拉人员张拉人员:[人员姓名]负责人:[负责人姓名]四、张拉设备及材料1. 张拉设备:[设备型号]2. 张拉材料:[材料名称]五、张拉位置张拉位置:[位置描述]六、张拉步骤1. 准备工作:根据张拉位置的要求,确保张拉设备和材料完好无损,并做好防护措施。
2. 检查索具:检查预应力索具的数量、规格和质量,确保符合要求。
3. 设置张拉设备:按照设备说明书的要求,正确安装和设置张拉设备。
4. 固定索具:将预应力索具正确固定在预埋件上,确保索具位置准确。
5. 张拉操作:根据预设的张拉力矩和张拉曲线,逐步进行张拉操作,同时记录每个张拉阶段的张拉力值。
6. 张拉结束:达到设定的张拉力矩后,停止张拉操作,并确保索具牢固可靠。
7. 清理工作:清理现场、设备和材料,保持整洁。
七、安全措施1. 张拉过程中必须佩戴安全帽、安全鞋和防护眼镜。
2. 确保工作区域周围无人,并设置警示标志。
3. 在张拉操作过程中,严禁站在索具附近。
八、记录张拉阶段 | 张拉力值(MPa)---------|---------阶段1 | [张拉力值1]阶段2 | [张拉力值2]阶段3 | [张拉力值3]... | ...九、备注[添加备注信息,如特殊情况说明等]十、审核审核人:[人员姓名]审核日期:[日期]以上是一份预应力索具张拉记录的模板,根据实际情况填写相关信息即可。
请根据您的需要进行适当修改和调整。
二十一、现场施工预应力记录
预应力筋张拉过程应做好张拉记录,预应力筋张拉记录包括(一)和记录(二)。
其中记录(一)包括施工部位、预应力筋规格、平面示意图,张拉顺序、应力记录,伸长量;记录(二)对每根预应力筋张拉实测值进行记录。
(一)资料表格样例
预应力张拉记录
预应力筋张拉记录(二)
有黏结预应力结构灌浆记录
(二)相关规定及要求
(1)预应力张拉时,混凝土强度应符合设计要求;当设计无具体要求时,不应低于设计的混凝土立方体抗压强度标准值的75%。
张拉时混凝土实际强度宜同条件养护的混凝土试块强度。
(2)实际控制张拉力δcon=设计控制张拉力δk+锚具预应力损失δm。
(3)张拉程序。
一般有0→105%δcon(持荷5min)→100%δcon(锚固)和0→103%δcon。
(4)千斤顶编号和油表编号分别要求填4个千斤顶和4块油表编号。
(5)预应力筋的实际伸长值,宜在初应力10%δcon时开始测量,但必须加上初应力以下的推算伸长值。
当实际伸长值与计算伸长值的偏差超过±6%时,应暂停张拉。
(6)后张法预应力张拉施工实行见证管理,做见证张拉记录。
(7)有黏结预应力结构灌浆记录内容包括灌浆孔状况、水泥配合比状况、灌浆压力、灌浆量,并有灌浆点简图和编号。
(8)灌浆压力以0.5~0.6MPa为宜,灌浆顺序应先下后上,以避免上层孔道漏浆时把下层孔道堵塞。

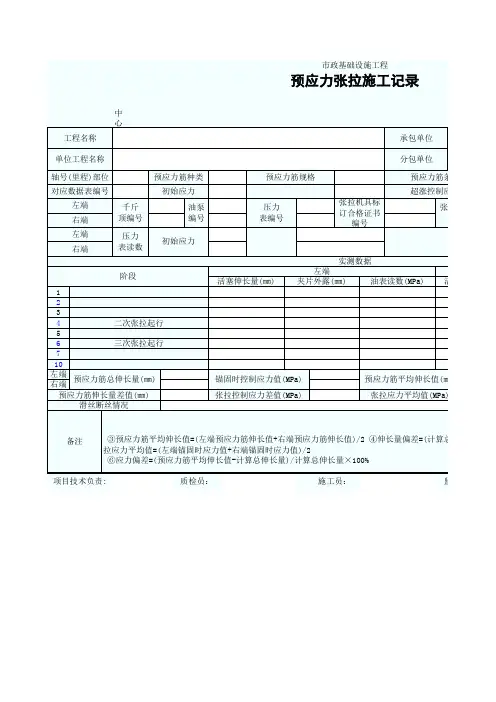

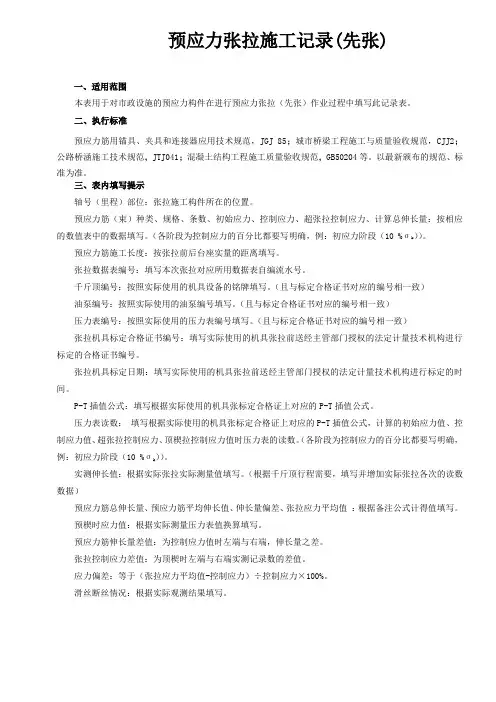

预应力张拉施工记录(先张)一、适用范围本表用于对市政设施的预应力构件在进行预应力张拉(先张)作业过程中填写此记录表。
二、执行标准预应力筋用锚具、夹具和连接器应用技术规范,JGJ 85;城市桥梁工程施工与质量验收规范,CJJ2;公路桥涵施工技术规范,JTJ041;混凝土结构工程施工质量验收规范,GB50204等。
以最新颁布的规范、标准为准。
三、表内填写提示轴号(里程)部位:张拉施工构件所在的位置。
预应力筋(束)种类、规格、条数、初始应力、控制应力、超张拉控制应力、计算总伸长量:按相应的数值表中的数据填写。
(各阶段为控制应力的百分比都要写明确,例:初应力阶段(10 %σk))。
预应力筋施工长度:按张拉前后台座实量的距离填写。
张拉数据表编号:填写本次张拉对应所用数据表自编流水号。
千斤顶编号:按照实际使用的机具设备的铭牌填写。
(且与标定合格证书对应的编号相一致)油泵编号:按照实际使用的油泵编号填写。
(且与标定合格证书对应的编号相一致)压力表编号:按照实际使用的压力表编号填写。
(且与标定合格证书对应的编号相一致)张拉机具标定合格证书编号:填写实际使用的机具张拉前送经主管部门授权的法定计量技术机构进行标定的合格证书编号。
张拉机具标定日期:填写实际使用的机具张拉前送经主管部门授权的法定计量技术机构进行标定的时间。
P-T插值公式:填写根据实际使用的机具张标定合格证上对应的P-T插值公式。
压力表读数:填写根据实际使用的机具张标定合格证上对应的P-T插值公式,计算的初始应力值、控制应力值、超张拉控制应力、顶楔拉控制应力值时压力表的读数。
(各阶段为控制应力的百分比都要写明确,例:初应力阶段(10 %σk))。
实测伸长值:根据实际张拉实际测量值填写。
(根据千斤顶行程需要,填写并增加实际张拉各次的读数数据)预应力筋总伸长量、预应力筋平均伸长值、伸长量偏差、张拉应力平均值:根据备注公式计得值填写。
预楔时应力值:根据实际测量压力表值换算填写。

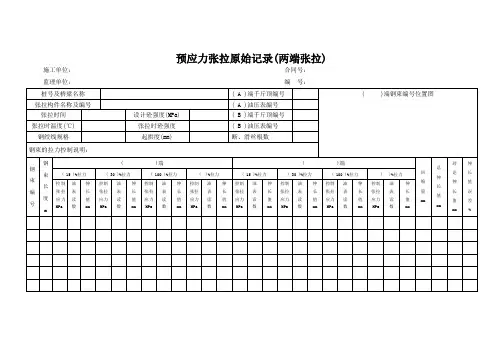

预应力张拉记录表(一)施工单位:湖南新宇建筑工程有限公司监理单位:深圳市恒浩建工程项目管理有限公司预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-预应 力张拉 记录表(一)施工单位:中铁二十局集团第四工程有限公司合同号:HRTJ-13 监理单位:育才-布朗交通咨询监理有限公司预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司编号:ZJ-082-合同号:HRTJ-13监理单位:育才-布朗交通咨询监理有限公司预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司 监理单位:育才-布朗交通咨询监理有限公司编号:ZJ-082-合同号:HRTJ-13 编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司监理单位:育才-布朗交通咨询监理有限公司合同号:HRTJ-13编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司监理单位:育才-布朗交通咨询监理有限公司合同号:HRTJ-13编号:ZJ-082-预应力张拉记录表(一)施工单位:中铁二十局集团第四工程有限公司监理单位:育才-布朗交通咨询监理有限公司合同号:HRTJ-13编号:ZJ-082-。
成都~自贡~泸州~赤水(川黔界)高速公路成都至眉山(仁寿)段工程项目
预应力张拉质量现场记录表
承包单位:中铁十四局集团有限公司监理单位:四川公路工程咨询监理公司合同号: CR13 编号:记录表10 工程名称桥梁工程梁编号张拉时砼强度 MPa 张拉日期年月日
钢绞线卷号钢绞线截面积140mm2钢绞线弹性模量N/mm2 标梁长度(m)梁长度(m) 单根钢绞线张拉控制力195.3KN
单根钢绞线平均张拉力1#: 2#: 3#: 4#:
5#-2: 5#-2:
标梁各束钢绞线张拉长度(m)
1#: 41.14 2#: 41.17 3#: 41.19 4#: 41.20
5#-1: 41.10 5#-2: 41.10
梁各束钢绞线理论伸长值(mm) 1#:276 2#:278 3#: 278 4#: 278
5#-1:276 5#-2:276
顶编号
1:50920
2:
油压表编号
1:3184
2:
标定日期2011.2.24
顶编号3:50919
4:
油压表
编号
3:3171
4:
标定
日期
2011.2.24 孔道摩阻损失测定值(KN) 锚圈口摩阻损失测定值(KN) 夹片回缩测定值(mm) 12
钢绞线束编号
张拉力( 10 %) 张拉力( 20 %) 张拉力( 100 %)
滑断丝情况
实际张拉总伸
长值(mm)
伸长值率
=(实际-理
论)/理论
备注初始读数
(mm)
油表读数
(MPa)
读数
(mm)
油表读数
(MPa)
伸长值
(mm)
读数
(mm)
油表读数
(MPa)
持荷时间
(min)
1# 顶 #
注:考虑到孔道锚圈口摩
阻损失和夹片回缩需超张
拉 %
顶 #
2# 顶 # 顶 #
3# 顶 # 顶 #
4# 顶 # 顶 #
5-1# 顶 # 顶 #
5-2# 顶 # 顶 #
5-1#
顶 #
顶 #
顶 #
顶 #
操作:记录:质检负责人:技术负责人:监理员:。
