2020_2021学年九年级物理寒假辅导讲义与练习专题18电功率讲义含解析

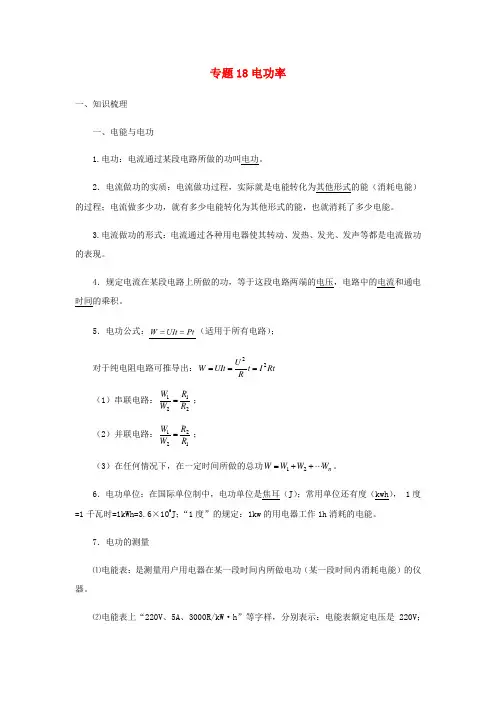

专题18电功率一、知识梳理一、电能与电功1.电功：电流通过某段电路所做的功叫电功。

2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。

3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

5．电功公式：（适用于所有电路）；对于纯电阻电路可推导出：Rt I t RU UIt W 22=== （1）串联电路：2121R R W W =； （2）并联电路：1221R R W W =； （3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。

6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ）， 1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。

7．电功的测量⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

⑵电能表上“220V 、5A 、3000R/kW ·h ”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。

⑶读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

二、电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：tWUI P ==（适用于所有电路），推导公式：R U R I P 22==（适用于纯电阻电路）。

（1）串联电路中2121R R P P =； （2）并联电路中：1221R R P P =； （3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

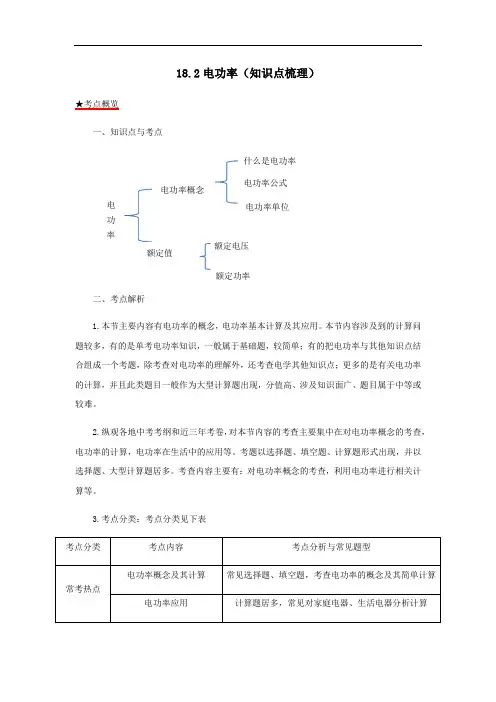

18.2电功率（知识点梳理）★考点概览一、知识点与考点1.本节主要内容有电功率的概念，电功率基本计算及其应用。

本节内容涉及到的计算问题较多，有的是单考电功率知识，一般属于基础题，较简单；有的把电功率与其他知识点结合组成一个考题，除考查对电功率的理解外，还考查电学其他知识点；更多的是有关电功率的计算，并且此类题目一般作为大型计算题出现，分值高、涉及知识面广、题目属于中等或较难。

2.纵观各地中考考纲和近三年考卷，对本节内容的考查主要集中在对电功率概念的考查，电功率的计算，电功率在生活中的应用等。

考题以选择题、填空题、计算题形式出现，并以选择题、大型计算题居多。

考查内容主要有：对电功率概念的考查，利用电功率进行相关计算等。

3.考点分类：考点分类见下表★知识点精析 1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：t W UI P ==（适用于所有电路），推导公式：R U R I P 22==（适用于纯电阻电路）。

（1）串联电路中2121R R P P =； （2）并联电路中：1221R R P P =； （3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

4．电功率单位：在国际单位制中，功率单位是瓦特（W ），常用单位：千瓦（kW ）。

5．额定功率 （1）某灯泡上标有“PZ220V-25”字样分别表示：普通照明，额定电压（用电器正常工作时的电压）220V ，额定功率（用电器在额定电压下的功率）25W 的灯泡。

（2）已知U 额、P 额，①可根据公式I 额=P 额/U 额计算出该灯的额定电流；②可根据公式额额P U R 2=计算出该灯的电阻。

（3）灯泡的亮度取决于灯泡的实际功率大小：①当U 实=U 额时，P 实=P 额灯正常发光；②当U 实＜U 额时，P 实＜P 额灯光暗淡；③当U 实> U 额时，P 实>P 额灯发光强烈。

18.2电功率（知识点梳理）★考点概览一、知识点与考点1.本节主要内容有电功率的概念，电功率基本计算及其应用。

本节内容涉及到的计算问题较多，有的是单考电功率知识，一般属于基础题，较简单；有的把电功率与其他知识点结合组成一个考题，除考查对电功率的理解外，还考查电学其他知识点；更多的是有关电功率的计算，并且此类题目一般作为大型计算题出现，分值高、涉及知识面广、题目属于中等或较难。

2.纵观各地中考考纲和近三年考卷，对本节内容的考查主要集中在对电功率概念的考查，电功率的计算，电功率在生活中的应用等。

考题以选择题、填空题、计算题形式出现，并以选择题、大型计算题居多。

考查内容主要有：对电功率概念的考查，利用电功率进行相关计算等。

3.考点分类：考点分类见下表★知识点精析 1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：t W UI P ==（适用于所有电路），推导公式：R U R I P 22==（适用于纯电阻电路）。

（1）串联电路中2121R R P P =； （2）并联电路中：1221R R P P =； （3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

4．电功率单位：在国际单位制中，功率单位是瓦特（W ），常用单位：千瓦（kW ）。

5．额定功率 （1）某灯泡上标有“PZ220V-25”字样分别表示：普通照明，额定电压（用电器正常工作时的电压）220V ，额定功率（用电器在额定电压下的功率）25W 的灯泡。

（2）已知U 额、P 额，①可根据公式I 额=P 额/U 额计算出该灯的额定电流；②可根据公式额额P U R 2=计算出该灯的电阻。

（3）灯泡的亮度取决于灯泡的实际功率大小：①当U 实=U 额时，P 实=P 额灯正常发光；②当U 实＜U 额时，P 实＜P 额灯光暗淡；③当U 实> U 额时，P 实>P 额灯发光强烈。

电功率教学目标1．电路的动态分析2．探究用电器的电功率实验3．测电阻实验4．电功率的测量5．焦耳定律知识点梳理一、电阻的串联和并联电路规律的比较二、有关电功、电功率的公式及其适用范围：用电器的额定功率和实际功率额定电压：用电器正常工作时的电压叫额定电压。

额定功率：用电器在额定电压下的功率叫额定功率。

额定电流：用电器在正常工作时的电流叫额定电流。

三、串并联电路P实与R大小的关系四、串并联电路中电功、电功率、电热与电阻的关系经典例题讲解题型一：电路的动态分析例1．如图所示电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a 端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I（本题变化量是指后来电表的示数减去原来的示数）．不考虑温度对灯丝电阻的影响，下列判断中正确的是（）A．△U1＞0，△U2＞0，△I＞0 B．△U1＞0，△U2＜0，△I＜0C．△U1＞0，△U2＞0，△I＜0 D．△U1＞0，△U2＜0，△I＞0解析：将滑动变阻器的滑片P由b端向a端滑动一段距离，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大即电流表的示数变大，所以△I＞0，由U=IR，灯光两端电压变大，所以△U1＞0，由U=IR，R1两端电压U1变大，△U2=U﹣U1变小，即△U2＜0．所以ABC错误，D正确．答案：D例2．物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源两端电压保持不变．当有害尾气浓度β增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大解析：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压．由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=，总电压一定，所以电流中电流变大，即电流表示数变大；由U=IR，可知R0两端电压变大，由U R=U﹣U0，U不变，U R变小，即电压表示数变小．答案：D题型二：伏安法测电阻的探究实验例3．小明想利用一块电压表和已知的电阻R0测量电阻R x的阻值．小明选择了满足实验要求的器材，并连接了部分实验电路，如图所示．（1）请你在图中只添加一根导线完成实验电路的连接．（2）请补全实验步骤：①断开S1、S2、S3，按如图连接好电路后，将滑动变阻器的滑片P调至最左端；②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，将此事电压表的示数U1记录在表格中，断开开关S1；③保持滑动变阻器滑片位置不变，断开开关，闭合开关，将此时电压表的示数U2记录在表格中，断开开关S1．（3）请你用U1、U2和R0表示出R x= ．解析：（1）电路连接如图所示：（2）实验步骤：②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，电压表测R x两端电压，示数U1，；③保持滑动变阻器滑片位置不变，断开开关S2，闭合开关S1、S3，电压表测R x和R0的总电压，示数U2．（3）计算R x的阻值：由图R x、R0和变阻器串联，所以在（2）中②③中电流相等，根据I=，则有：=，解得：R x=．答案：（1）见上图；（2）③S2；S1、S3；（3）．题型三：电功率的测量例4．在测定小灯泡的额定电功率时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干．（1）用笔画线代替导线，将如图甲的实物电路连接完整．（2）连接电路时，滑动变阻器R的滑片P应置于端．（选填“A”或“B”）（3）闭合开关S，移动滑动变阻器滑片P，当电压表示数为2.5V时，观察到电流表示数如图乙所示，此时电流为A．（4）小灯泡的额定功率是W．解析：（1）根据电压表与灯泡并联，完成电路连接．如图所示：（2）为保护电路，滑动变阻器调到阻值最大处，即滑片离下端接入的接线柱最远．（3）根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A．（4）灯泡的额定功率：P=UI=2.5V×0.5A=1.25W．答案：（1）如图所示．（2）A．（3）0.5．（4）1.25．题型四：焦耳定律例5．为了探究“电流产生的热量与电阻大小的关系”，某同学采用了如图所示的实验装置，其中R1＜R2．（1）实验中通过观察来比较电流产生热量的多少；（2）闭合开关通电一段时间，乙瓶内煤油温度上升较高．由此可知，在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越．（填“多”或“少”）（3）就这一实验而言，下列两种认识中正确的是（选填“A”或“B”）．A．该实验能够得出焦耳定律B．该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多．解析：（1）实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；（2）由Q=I2Rt可得：电流和通电时间相同的情况下，电阻越大，则电流产生的热量越多；因为R1＜R2，所以乙瓶中电阻丝产生的热量多，即乙瓶内煤油温度上升较高．（3）由于本实验中无法精确测量热量的多少，因此只能定性判断热量与电流、电阻、时间的关系．故选B．答案：（1）温度计示数的变化；（2）多；（3）B．题型五：探究用电器的电功率实验例6．实验桌上有如下实验器材：满足实验要求的电源一个，电阻箱一个，滑动变阻器一个，已调零的电流表、电压表各一块，一个开关，导线若干．请用上述实验器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与电阻的关系为P=kR（k为常量）”．请你（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表．（要求：在实验过程中不能拆卸电路）解析：（1）实验电路图如图所示：（2）实验步骤：①按电路图连接电路．②将滑动变阻器阻值调到最大值，闭合开关S，调节电阻箱R2的阻值为适当值．用电流表A测量电路的电流I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将I0、U1、U2的数据记录在实验记录表中．③断开开关S，改变电阻箱R2的阻值后，闭合开关S，再调节滑动变阻器使电流表的示数仍为I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将U1、U2的数据记录在实验记录表中．④仿照步骤③，再进行4次实验．⑤利用公式P=U1I0和P2=U2I0，分别计算出6次电阻R1与R2消耗的总功率P和电阻R2消耗的功率P2的数值，并分别记录在实验记录表中．（3）实验数据记录表：I0/AU1/VU2/VP2/WP/W基础演练1．在国际单位制中，电功率的单位是（）A．安培（A）B．伏特（V）C．瓦特（W）D．焦耳（J）2．下列家用电器中，利用电流热效应工作的是（）A．电风扇B．笔记本电脑C．电冰箱D．电水壶3．下列说法中正确的是（）A．用电器两端电压越大，通过用电器的电流做功就越快B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功就越多D．用电器的额定功率越大，消耗的电能就越多4．图3所示电路中，电源两端电压保持不变，闭合开关S，电流表，电压表具有示数；现同时闭合S、，下列说法中正确的是A．电压表的示数变大B．电流表的示数不变C．电路的总电阻变大D．电路的总功率变大5．图4所示的四个电路中，两端的电压U相同且保持不变，一直电阻和的阻值大小关系为＜。

18。

2电功率知识点扫描知识点一:电功率1.物理意义：电功率是表示电流做工快慢的物理量,用P表示,国际制单位的主单位是瓦特，简称瓦,符号是W。

常用单位有千瓦（kW）。

1kW=1000W.2.电功率的定义为：用电器在单位时间消耗的电能。

3。

定义式：P=W/t在使用时,单位要统一，单位有两种可用:①电功率用瓦（W），电能用焦耳（J），时间用秒（S)；②电功率用千瓦（kW），电能用千瓦时（kW•h，度），时间用小时（h)。

4.计算式：P=UI ,电功率用瓦（W），电流用安(A），电压用伏（V）。

5.推导式: P=U2/R 、P=I2R知识点二:千瓦时的来历1千瓦时是功率为1kW的用电器使用1小时所消耗的电能.知识点三：额定电压和额定功率1.用电器正常工作时的电压叫额定，实际加在用电器两端的电压叫实际。

2.用电器在额定电压下工作时的电功率（正常工作时的电功率),叫做额定功率。

用电器实际工作时的电功率叫实际功率，电灯的亮度就取决于灯的实际功率。

重点难点解读一、电压与电功率问题1．用电器正常工作的电压叫做额定电压。

2．用电器在额定电压下的功率叫做额定功率.3．实际加在用电器两端的电压叫做实际电压。

4．用电器在实际电压下的功率叫做实际功率。

5. 若用U0表示灯泡的额定电压，若用P0表示灯泡的额定功率；若用U表示灯泡的实际电压，若用P表示灯泡的实际功率。

则：当U > U0时,则P 〉P0；灯很亮,易烧坏。

当U < U0时,则P < P0；灯很暗，当U = U0时,则P = P0；正常发光。

二、电功率计算分类电功率计算是必考点，是初中物理重点，也是难点。

命题题型有选择题、填空题、综合应用题，有时在探究题里也涉及。

各地中考每年都要出现15分左右的电功率计算题。

加大这方面复习训练的力度，掌握考题类型,应用不同的规律各个突破.所以同学们认真学习本文将会起到画龙点睛的作用。

1。

考查以电能表为素材，求解电功率的相关问题.2。

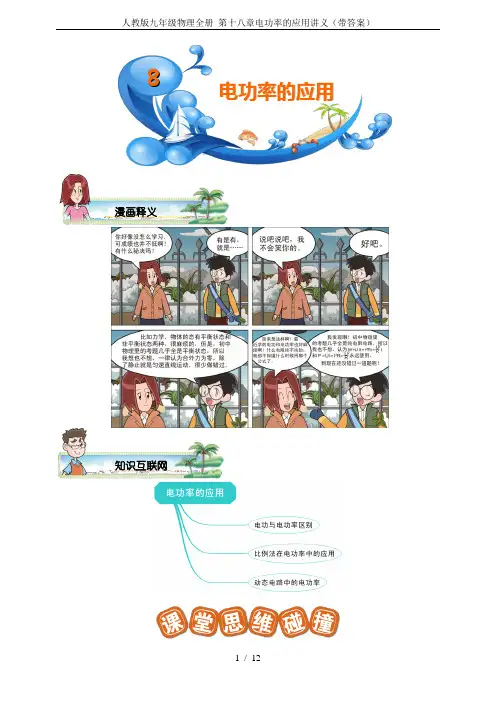

人教版九年级物理全册 第十八章电功率的应用讲义（带答案）漫画释义知识互联网8电功率的应用1．电功：电流所做的功，就是将电能转化为其他形式能量的过程．(1)计算：W UIt =（适用于任何电路）；2U W t R =或2W I Rt =（适用于纯电阻电路）． (2)单位：焦耳（J ）、千瓦时（kW h ⋅）；1kW h ⋅=3.6×106J2．电功率：电流在单位时间内所做的功，它是反映电流做功快慢的物理量．(1)计算：W P UI t ==（适用于任何电路）；22U P I R R ==（适用于纯电阻电路）．(2)单位：瓦特（W ）、千瓦（kW ）；1kW =1000W3．当多个小灯泡串联时，灯泡电阻越大，实际功率越大，灯越亮（由公式2P I R =比较可知）；当多个小灯泡并联时，灯泡电阻越小，实际功率越大，灯越亮（由公式2U P R=比较可知）．4．当多个小灯泡一起串联接入电路时，要使其中一个正常发光，则电路中的电流应等于最小的额定电流，此时额定电流最小的灯泡正常发光；当多个小灯泡一起并联接入电路时，要使其中一个正常发光，则电路中的总电压应等于最小的额定电压，此时，额定电压最小的灯泡正常发光．总结：在串并联电路中，判断多个小灯泡的发光情况，其依据始终围绕一点，即小灯泡的发光情况由实际功率决定，而串联电路中电流相等，故电阻大者实际功率大，灯泡较亮；并联电路中由于电压相等，故电阻大者实际功率小，灯泡发光较暗．当两盏灯中要求一盏正常发光时，串联电路中额定电流小者正常发光，并联电路中额定电压小者正常发光．【例1】 一只标有“PZ220-100”的白炽灯，接在某电路中实际功率是25W ，下列判断正确的是（ ） 模块一 电功、电功率的知识回顾夯实基础知识导航人教版九年级物理全册 第十八章电功率的应用讲义（带答案）A ．通过灯丝的电流约0.45AB ．灯两端接在110V 的电压下C ．灯丝的电阻是1936ΩD ．通过灯丝的电流约0.11A【答案】 B【例2】 将一个标有“36V 40W”的灯泡接入某段电路时，测得通过它的电流强度是1安培，那么，它的实际功率是（ ）A ．大于40瓦特B ．等于40瓦特C ．小于40瓦特D ．无法判断【答案】 C【例3】 把标有“6V 3W”和“12V 3W”字样的两个灯泡L l 、L 2串联在15V 的电源上．下列说法正确的是（ ）A ． 灯L l 正常发光B ．灯L 2正常发光C ． 两灯都正常发光D ．两灯都不能正常发光【答案】 B【例4】 有两只灯泡，L 1标有“PZ220－15”，L 2标有“PZ220—60”的字样，将两盏灯分别接在110V的电压下，则（ ）A ．L 1较亮B ．L 2较亮C ．一样亮D ．无法判断【答案】 B【例5】 一盏小灯泡标有“3V 2W”的字样，若将它接入9V 的电源上后仍能正常发光，应给灯联一个 欧的电阻，此时该电阻上消耗的电功率为 W ．【答案】 串 9 4【例6】 甲灯标着“12V 6W”，乙灯标着“6V 6W”，两灯串联在电路上时，允许通过的电流为A ；此时能正常发光的电灯是 ，加在两灯上的总电压为 V ．【答案】 0.5 甲 15【例7】 电阻R 1标着“1A 20Ω”，R 2标着“2A 50 ”它们并联在电路两端的电压不能超过V ，此时干路电流为 A ，R 1的实际功率为 W ，R 2的实际功率为 W ．【答案】 20 1.4 20 8【例8】 如图所示，将两只额定电压相同的灯泡L 1、L 2串联在电路中，闭合开关S 后，发现灯泡L 1较亮，灯泡L 2较暗，此现象说明（ ） A ．灯泡L 1的阻值大于灯泡L 2的阻值B ．灯泡L 1的额定功率大于灯泡L 2的额定功率C ．灯泡L 1两端的电压小于灯泡L 2两端的电压D ．通过灯泡L 1的电流大于通过灯泡L 2的电流【答案】 A能力提升【例9】 (多选)把标有“220V 、40W”和“220V 、15W”的甲、乙两盏电灯串联接在220V 电压下，则下面分析正确的有（ ） A ．两盏电灯的总功率等于55W B ．两盏电灯的总功率小于15WC ．甲灯的实际功率大于乙灯的实际功率D ．乙灯的实际功率大于甲灯的实际功率【答案】 B D1．比例法：112211221122U R U R P R I P R W R W R ⎧=⎪⎪⎪⎪=⎨⎪⎪=⎪⎪⎩串联（一定）；122112211221I R I R P R U P R W RW R ⎧=⎪⎪⎪⎪=⎨⎪⎪=⎪⎪⎩并联（一定）；同一用电器（R 一定）11222211122222I U I U P U I P U I ⎧=⎪⎪⎨⎪==⎪⎩ 不管串联还是并联1212...........P PP W W W =+=+总总， 2．利用公式W P UI t==（适用于任何电路）；22U P I R R ==（适用于纯电阻电路）进行计算．【例10】 两个电阻的阻值相同，第一次串联在某电路中，第二次并联在同一电路中（电压不变），那么1min 内，串联和并联时的总功之比为（ ）A ．1：4B ．4：1C ．1：2D ．2：1【答案】 A【例11】 两个电阻12:2:3R R =，串联后接在电源上，它们消耗电功率之比12:P P = ，若将它们并联起来，接到电源上，消耗的电功率之比12:P P''= ，若保持电源电压不变，则串联与并联消耗的总功率之比:P P =串并 ．【答案】 2:3 3:2 6:25【例12】 定值电阻R 1、R 2并联的等效电阻为R ，且R 1:R ＝5:2．R 1、R 2组成串联电路时，R 1的消耗的电功率为P 1，R 1、R 2的总功率为P ．P 1:P 等于（ ）A ．3:2B ．3:5C ．2:3D ．2:5【答案】 B模块二 比例计算及公式的应用知识导航夯实基础人教版九年级物理全册 第十八章电功率的应用讲义（带答案）【例13】 如图所示是A 、B 两定值电阻的U -I 图象，由图象中信息可知（ ）A ．若将A 、B 两电阻串联在某电源两端，则B 两端的电压大B ．若将A 、B 两电阻串联在某电源两端，则B 的实际功率大C ．若将A 、B 两电阻并联在某电源两端，则通过A 的电流大D ．若将A 、B 两电阻并联在某电源两端，则A 的实际功率小【答案】 D【例14】 如图甲的电路中，闭合开关S 后，电压表的示数为2V ，两个电流表的指针偏转至表盘的同一位置（如图乙），则（ ）A ．L 1中的电流为0.2AB ．L 1、L 2中电流之比为I 1:I 2=5:1C ．电路的总电阻是10ΩD ．L 1和L 2消耗的电功率之比P 1:P 2=4:1【答案】 D【例15】 如甲图电路，当开关S 闭合后，电流表的指针偏转如乙图所示，此时L 1、L 2两灯泡发光的功率之比（ ）甲 乙A ．11：5B ．5：11C ．5：6D ．6：5【答案】 C【例16】 将两个定值电阻R 1、R 2并联在电压为U 的电源两端，R 1消耗的功率为P 1，R 2消耗的功率为3P 1，当把它们串联在电压为4U 的电源两端时，下列说法正确的是（ ）A ．R 1两端的电压为UB ．R 2消耗的功率变小C ．通过R 2的电流变小D ．两个电阻消耗的总功率为12P 1【答案】 D模块三 动态电路知识导航能力提升动态电路问题常常是欧姆定律和电功率的一个重点，常以选择题形式出现． 题目考查的是通过滑动变阻器滑片的移动，或开关的打开与闭合判断电表示数变化，以及电阻实际功率的变化情况，解决这类问题的思路通常分三步走：第一步，先判断电路串并联情况，观察电压表、电流表测量的是哪部分的电压和电流；第二步，观察滑片移动时变阻器连入电路的阻值如何变化；最后根据欧姆定律以及电功率的知识，并结合串并联电路的电压特点，从而确定出电压表和电流表的数值变化，推算出指定电阻的电功率变化情况．【例17】 如图所示电路，当S 闭合后，在相等的时间内1R 消耗的电能将（ ）A ．减小B ．增大C ．不变D ．无法确定【答案】 B【例18】 可变电阻R 1和定值电阻R 2并联在电压不变的电源上，R 1消耗的电功率为P 1，R 2消耗的电功率为P 2，R 1和R 2消耗的总功率为P ．当R 1变大时，下列说法正确的是（ ） A ．P 2变小，P 变小 B ．P 2不变，P 变小 C ．P 1变小，P 2变大 D ．P 1变大，P 2变小【答案】 B【例19】 （多选）如图所示电路电源电压一定，灯L 的电阻不受温度影响．开关闭合后，滑动变阻器的滑片P 向右移动时，下列说法正确的是（ ）A ．电压表V 1的示数变小B ．电压表V 2的示数变小C ．电流表A 的示数变大D ．灯L 的实际功率变大【答案】 A CD【例20】 标有“2V 1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0-0.6A”，电压表的量程为“0-3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（ ） A ．0.25A~0.5A ；1V~2V B ．0.25A~0.6A ；1V~2V C ．0.3A~0.5A ；1V~1.5V D ．0.25A~0.5A ；1.5V~2V 夯实基础人教版九年级物理全册 第十八章电功率的应用讲义（带答案）【答案】 A【例21】 如图所示，电源电压不变，L 1标有“6V 3W”、L 2标有“6V 6W”字样．当闭合S 1、断开S 2，使L 1正常发光时变阻器的阻值为R 1；当闭合S 2、断开S 1，使L 2正常发光时变阻器的阻值为R2．由此可知，R 1与R 2的电功率之比为（ ）A ．2：1B ．1：2C ．4：1D ．1：4【答案】 B提高班【拓展1】 如图所示的电路中，电源的电压保持不变，R1为定值电阻，R 2为滑动变阻器，闭合开关S ，滑片P 向右移动时，则（ ）A ．电流表A 的示数变大B ．电压表V 的示数不变C ．电路消耗的总功率增大D ．R 1消耗的电功率减小 【答案】 D【拓展2】 如图所示，电源电压保持不变，小灯泡的额定电压为12V ．闭合开关S 后，当滑片P从最右端滑到最左端的过程中，小灯泡的I —U 关系图像如图所示．则小灯泡的额定功率为 W ，电源电压为 V ，滑动变阻器的最大阻值为 Ω．能力提升思维拓展训练（选讲）【答案】 24 ；12 ；9【拓展3】 如图所示，灯L 上标有“6V 3W ”的字样，滑动变阻器的最大电阻为24Ω．当开关S 断开，滑动变阻器的滑片P 滑至a 端时，灯L 正常发光；如果灯L 的电阻不变，当滑动变阻器的滑片P 至b 端时，电流表的示数为1I ，此时闭合开关S ．电流表的示数为2I ．则12:I I = ．【答案】 2:3 灯L 的电阻为12Ω，当开关断开时，电灯正常发光，说明电源电压为6V ，滑动变阻器滑至b 端时，电路中的电流16V 1A 366I ==Ω；闭合开关以后，26V 1A 244I ==Ω，所以12:2:3I I =．【拓展4】 如图所示，电源电压和灯L 的电阻不变，灯L 上标有“6V 3W”字样．当开关S 闭合，滑片P 移至a 端时，电流表的示数为1.0A ，灯L 正常发光；当开关S 断开，滑片P 移至b 端时，电源电压U 和灯L 消耗的电功率P 为（ ）A ． 6V ；1.5WB ．6V ； 0.75WC ． 3V ；1.5WD ． 3V ；0.75W【答案】 B【拓展5】 一只标有“220V 1000W”的电热水器，若工作电压在220V±10%的范围内波动，那么它的实际功率的变化范围大约是_______W ．【答案】 810W ～1210W尖子班【拓展1】 标有“6V 6W”、“3V 3W”的灯L 1和L 2（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ） A ．灯L 1比灯L 2亮B ．灯L 1、L 2的实际功率之比为2﹕1人教版九年级物理全册 第十八章电功率的应用讲义（带答案）C ．电源电压为3V 时，灯L 2正常发光D ．电源电压为9V 时，灯L 1 、L 2都正常发光【答案】 C【拓展2】 （多选）把标有“12V 36W”的灯泡L 1和“8V 16W”的灯泡L 2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（ ） A ．该电源的电压为24V B ．电路中的电流为2A C ．两灯泡的总功率为32WD ．灯L 1的实际电压大于灯L 2的实际电压 【答案】 B C【拓展3】 如图所示电路中电源两端电压不变．当①和②均为电压表时，开关S 闭合后，电压表12V V 、的示数之比为7:12，电阻1R 消耗的电功率为1P ．当①和②均为电流表时，开关S 闭合后，电流表12A A 、的示数之比为16:21，此时电阻2R 消耗的电功率为2P '．则12:P P '等于（ ）A ．1:12B ．1:16C ．3:64D ．9:16 【答案】 C【拓展4】 将标有“PZ 220V 60W”的白炽灯L 1和标有“PZ 220V 100W”的白炽灯L 2串联后接在220V 的照明电路上，消耗的电功率分别为P 1和P 2，若将L 1和L 2并联后接到同一照明电路上，消耗的电功率分别为P 3和P 4，则以下关系正确的是（ ）A ．P 4 >P 3 >P 2 >P 1B ．P 4 >P 3 >P 1 >P 2C ．P 2 >P 1 >P 4 >P 3D ．P 1 >P 2 >P 4 >P 3【答案】 B【拓展5】 如图所示，电源电压恒定，R 2=6Ω，R 3=12Ω，滑动变阻器R 1的滑片P 滑到中点，当开关S 1、S 2、S 3都闭合时，电流表A 的示数为3A ；当开关S 1闭合S 2、S 3都断开时，电流表A 的示数为0.6A ．求（1）电源电压；（2）滑动变阻器R 1的最大阻值；（3）当S 1、S 3闭合、S 2断开时，电路消耗的总功率．28W【答案】（1）12V（2）24Ω（3）【练1】两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为（）A．1﹕1 B．2﹕3 C．4﹕9 D．9﹕4【答案】A【练2】两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时（）A．第一个灯泡较亮B．第二个灯泡较亮C．通过灯泡电流强度较大的亮D．两个灯泡一样亮【答案】D【练3】标有“220V 40W”和“220V 60W”的两只灯泡L1、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则（）A．P1>P2B．P1=P2C．P1<P2D．无法确定【答案】A【练4】有一个标有“8V、2W”的小灯泡．如果接在12伏特的电源上，必须联一个电阻值为___ Ω的电阻才能使小灯泡正常发光，此时在这个电阻上消耗的电功率是W．【答案】串；16；1【练5】把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为（）A．10V B．15V C．19V D．25V【答案】B人教版九年级物理全册 第十八章电功率的应用讲义（带答案）11 / 13【答案】 0.34；0.2【答案】 9；4.5．【答案】 0.3A ；1.5W ．【测4】 如图所示，变阻器规格为“2 0Ω 2A”，电源电压不变．闭开关，当变阻器滑片分别在b 端和ab 中点时，电流表的示数之比为2：3，电压表的示数之差为4V ．则下列结果正确的是（ ）A ．电源电压为12VB ．R 的阻值为40ΩC ．滑片在ab 中点时，电流表示数为0.8AD ．滑片在b 点时，变阻器消耗的电功率为12.8W【答案】 D成就不要羡慕别人的生活，别人不见得比你活得好，世间是公平的，每个人都有自己的欢乐和痛苦。

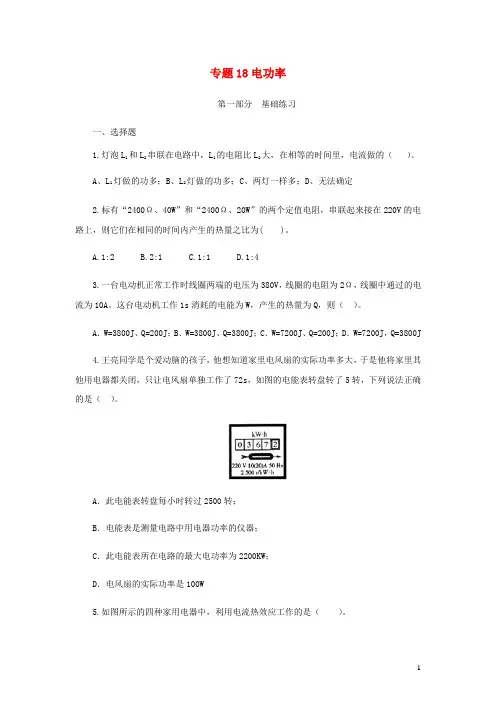

专题18电功率第一部分基础练习一、选择题1.灯泡L1和L2串联在电路中，L1的电阻比L2大，在相等的时间里，电流做的（）。

A、L1灯做的功多；B、L2灯做的功多；C、两灯一样多；D、无法确定2.标有“2400Ω、40W”和“2400Ω、20W”的两个定值电阻，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )。

A.1:2B.2:1C.1:1D.1:43.一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A。

这台电动机工作1s消耗的电能为W，产生的热量为Q，则（）。

A．W=3800J、Q=200J；B．W=3800J、Q=3800J；C．W=7200J、Q=200J；D．W=7200J，Q=3800J4.王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5转，下列说法正确的是（）。

A．此电能表转盘每小时转过2500转；B．电能表是测量电路中用电器功率的仪器；C．此电能表所在电路的最大电功率为2200KW；D．电风扇的实际功率是100W5.如图所示的四种家用电器中，利用电流热效应工作的是（）。

A. 迷你风扇；B. 笔记本电脑；C. 清洁机器人；D. 电暖气6．在如图所示的电路中，发现通过电流表的示数减少0.2安培时，电压表的示数从6伏特变为5伏特，那么该定值电阻所消耗的功率的变化量为（）。

A．1.2W B．1.0W C．2.2W D．5.0W7．如图为探究“焦耳定律”的实验装置。

两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。

将容器中的电阻丝R1、R2串联在电路中，且R1＜R2。

下列说法正确的是（）。

A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”；B．闭合开关后，通过R1的电流大于R2的电流；C．闭合开关后，甲管中液面上升比乙慢；D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动8.某同学做电学实验时，电路如下图所示。

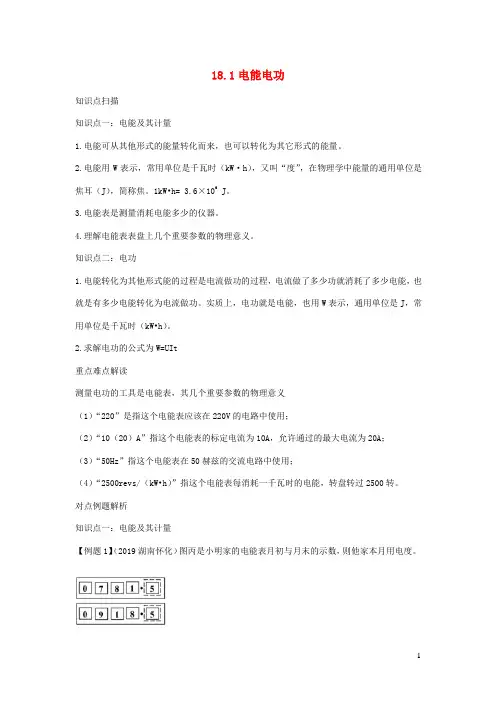

18.1电能电功知识点扫描知识点一：电能及其计量1.电能可从其他形式的能量转化而来，也可以转化为其它形式的能量。

2.电能用W表示，常用单位是千瓦时（kW·h），又叫“度”，在物理学中能量的通用单位是焦耳（J），简称焦。

1kW•h=3.6×106 J。

3.电能表是测量消耗电能多少的仪器。

4.理解电能表表盘上几个重要参数的物理意义。

知识点二：电功1.电能转化为其他形式能的过程是电流做功的过程，电流做了多少功就消耗了多少电能，也就是有多少电能转化为电流做功。

实质上，电功就是电能，也用W表示，通用单位是J，常用单位是千瓦时（kW•h）。

2.求解电功的公式为W=UIt重点难点解读测量电功的工具是电能表，其几个重要参数的物理意义（1）“220”是指这个电能表应该在220V的电路中使用；（2）“10（20）A”指这个电能表的标定电流为10A，允许通过的最大电流为20A；（3）“50Hz”指这个电能表在50赫兹的交流电路中使用；（4）“2500revs/（kW•h）”指这个电能表每消耗一千瓦时的电能，转盘转过2500转。

对点例题解析知识点一：电能及其计量【例题1】（2019湖南怀化）图丙是小明家的电能表月初与月末的示数，则他家本月用电度。

【答案】137【解析】小明家月末电能表示数为918.5度；月初电能表示数为781.5度；小明家本月用电为：W=918.5度-781.5度=137度。

知识点二：电功【例题2】如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。

【答案】（1）电源电压为12V；（2）当闭合开关S2、S，断开S1时，电流表的示数为1.2A；（3）当闭合开关S1、S2、S时，通电100s，整个电路消耗的电能为1920J。

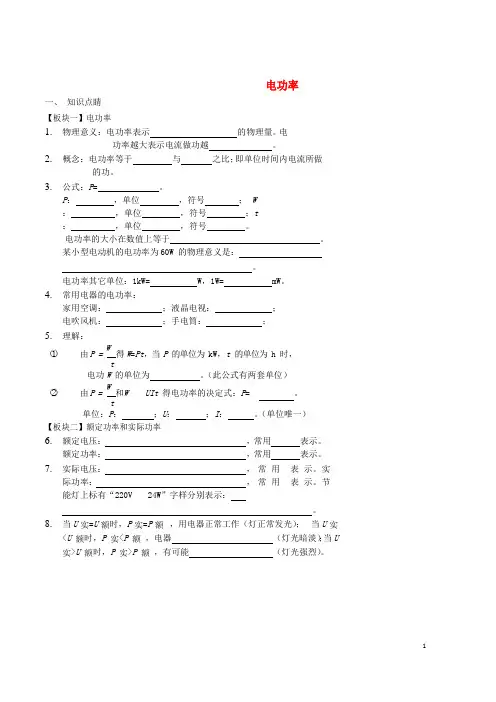

电功率一、 知识点睛【板块一】电功率1. 物理意义：电功率表示 的物理量。

电功率越大表示电流做功越 。

2. 概念：电功率等于 与 之比；即单位时间内电流所做的功。

3. 公式：P = 。

P ： ，单位 ，符号 ； W： ，单位 ，符号 ； t： ，单位 ，符号 。

电功率的大小在数值上等于 。

某小型电动机的电功率为 60W 的物理意义是： 。

电功率其它单位：1kW= W ，1W= mW 。

4. 常用电器的电功率：家用空调： ；液晶电视： ； 电吹风机： ；手电筒： ；5. 理解：（1） 由 P = W 得 W =Pt ，当 P 的单位为 kW ，t 的单位为 h 时，t电功 W 的单位为 。

（此公式有两套单位）（2） 由 P = W 和W UIt 得电功率的决定式：P = 。

t单位：P ： ；U ： ；I ： 。

（单位唯一）【板块二】额定功率和实际功率6. 额定电压： ，常用 表示。

额定功率： ，常用 表示。

7. 实际电压： ， 常 用 表 示。

实际功率： ， 常 用 表 示。

节能灯上标有“220V 24W ”字样分别表示：。

8. 当 U 实=U 额时，P 实=P 额 ，用电器正常工作（灯正常发光）； 当 U 实<U 额时，P 实<P 额 ，电器 （灯光暗淡）；当 U 实>U 额时，P 实>P 额 ，有可能 （灯光强烈）。

【板块三】伏安法测功率9.（1）测量原理：。

用和分别测出通过小灯泡的电流I和小灯泡两端的电压U。

（2）电路图：（3）注意事项：①电源，其电压要求；②滑动变阻器，根据能否调到灯泡的额定电压选择滑动变阻器；③电压表：根据选择电压表量程；④电流表：根据I额（3）操作过程：P 额或IU额额U额选择量程。

R①闭合开关，调节滑动变阻器滑片使小灯泡两端的电压等于，观察小灯泡的亮度，测量它的电功率，这就是它的；②使小灯泡两端的电压低于额定电压，此时小灯泡的亮度比正常工作时，它的实际功率比额定功率；③使小灯泡两端的电压约为额定电压的1.2 倍，此时小灯泡的亮度比正常工作时，测得它的实际功率比额定功率。

18.1电能电功知识点扫描知识点一：电能及其计量1.电能可从其他形式的能量转化而来，也可以转化为其它形式的能量。

2.电能用W表示，常用单位是千瓦时（kW·h），又叫“度”，在物理学中能量的通用单位是焦耳（J），简称焦。

1kW•h=3.6×106 J。

3.电能表是测量消耗电能多少的仪器。

4.理解电能表表盘上几个重要参数的物理意义。

知识点二：电功1.电能转化为其他形式能的过程是电流做功的过程，电流做了多少功就消耗了多少电能，也就是有多少电能转化为电流做功。

实质上，电功就是电能，也用W表示，通用单位是J，常用单位是千瓦时（kW•h）。

2.求解电功的公式为W=UIt重点难点解读测量电功的工具是电能表，其几个重要参数的物理意义（1）“220”是指这个电能表应该在220V的电路中使用；（2）“10（20）A”指这个电能表的标定电流为10A，允许通过的最大电流为20A；（3）“50Hz”指这个电能表在50赫兹的交流电路中使用；（4）“2500revs/（kW•h）”指这个电能表每消耗一千瓦时的电能，转盘转过2500转。

对点例题解析知识点一：电能及其计量【例题1】（2019湖南怀化）图丙是小明家的电能表月初与月末的示数，则他家本月用电度。

【答案】137【解析】小明家月末电能表示数为918.5度；月初电能表示数为781.5度；小明家本月用电为：W=918.5度-781.5度=137度。

知识点二：电功【例题2】如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。

【答案】（1）电源电压为12V；（2）当闭合开关S2、S，断开S1时，电流表的示数为1.2A；（3）当闭合开关S1、S2、S时，通电100s，整个电路消耗的电能为1920J。

第十八章电功率单元讲、析与提高对本章知识点进行提炼、总结和详解一、电能和电功1．电功：电流经过某段电路所做的功叫电功。

2．电流做功的本质：电流做功过程，本质就是电能转变成其余形式的能（耗费电能）的过程；电流做多少功，就有多少电能转变成其余形式的能，也就耗费了多少电能。

3.电流做功的形式：电流经过各样用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两头的电压，电路中的电流和通电时间的乘积。

5．电功公式：W UIt Pt （合用于所有电路）；2关于纯电阻电路可推导出：W UIt U tI 2 Rt R（1）串连电路：W1R1；W2 R2（2）并联电路：W1R2；W2 R1（ 3）在任何状况下，在一准时间所做的总功W W W W 。

12n6．电功单位：在国际单位制中，电功单位是焦耳（ J）；常用单位还有度（ kwh）， 1 度 =1 千瓦时 =1kWh=3.6×106J；“ 1 度”的规定： 1kw 的用电器工作 1h 耗费的电能。

7．电功的丈量⑴电能表：是丈量用户用电器在某一段时间内所做电功（某一段时间内耗费电能）的仪器。

⑵电能表上“ 220V、5A、3000R/kW· h”等字样，分别表示：电能表额定电压是220V；同意经过的最大电流是 5A；每耗费一度电电能表转盘转3000 转。

⑶读数时：①最后一位有红色标志的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

二、电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：（合用于所有电路），推导公式：（合用于纯电阻电路）。

（ 1）串连电路中；（ 2）并路中：；（ 3）无用器串或并，算功率常用公式P=P1+P2+⋯ P n。

4．功率位：在国位制中，功率位是瓦特（W），常用位：千瓦（kW）。

5．定功率（ 1）某灯泡上有“PZ220V-25”字分表示：一般照明，定（用器正常工作的）220V，定功率（用器在定下的功率）25W的灯泡。

电功率教学目标1．电路的动态分析2．探究用电器的电功率实验3．测电阻实验4．电功率的测量5．焦耳定律知识点梳理一、电阻的串联和并联电路规律的比较二、有关电功、电功率的公式及其适用范围：用电器的额定功率和实际功率额定电压：用电器正常工作时的电压叫额定电压。

额定功率：用电器在额定电压下的功率叫额定功率。

额定电流：用电器在正常工作时的电流叫额定电流。

三、串并联电路P实与R大小的关系四、串并联电路中电功、电功率、电热与电阻的关系经典例题讲解题型一：电路的动态分析例1．如图所示电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a 端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I（本题变化量是指后来电表的示数减去原来的示数）．不考虑温度对灯丝电阻的影响，下列判断中正确的是（）A．△U1＞0，△U2＞0，△I＞0 B．△U1＞0，△U2＜0，△I＜0C．△U1＞0，△U2＞0，△I＜0 D．△U1＞0，△U2＜0，△I＞0解析：将滑动变阻器的滑片P由b端向a端滑动一段距离，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大即电流表的示数变大，所以△I＞0，由U=IR，灯光两端电压变大，所以△U1＞0，由U=IR，R1两端电压U1变大，△U2=U﹣U1变小，即△U2＜0．所以ABC错误，D正确．答案：D例2．物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源两端电压保持不变．当有害尾气浓度β增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大解析：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压．由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=，总电压一定，所以电流中电流变大，即电流表示数变大；由U=IR，可知R0两端电压变大，由U R=U﹣U0，U不变，U R变小，即电压表示数变小．答案：D题型二：伏安法测电阻的探究实验例3．小明想利用一块电压表和已知的电阻R0测量电阻R x的阻值．小明选择了满足实验要求的器材，并连接了部分实验电路，如图所示．（1）请你在图中只添加一根导线完成实验电路的连接．（2）请补全实验步骤：①断开S1、S2、S3，按如图连接好电路后，将滑动变阻器的滑片P调至最左端；②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，将此事电压表的示数U1记录在表格中，断开开关S1；③保持滑动变阻器滑片位置不变，断开开关，闭合开关，将此时电压表的示数U2记录在表格中，断开开关S1．（3）请你用U1、U2和R0表示出R x= ．解析：（1）电路连接如图所示：（2）实验步骤：②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，电压表测R x两端电压，示数U1，；③保持滑动变阻器滑片位置不变，断开开关S2，闭合开关S1、S3，电压表测R x和R0的总电压，示数U2．（3）计算R x的阻值：由图R x、R0和变阻器串联，所以在（2）中②③中电流相等，根据I=，则有：=，解得：R x=．答案：（1）见上图；（2）③S2；S1、S3；（3）．题型三：电功率的测量例4．在测定小灯泡的额定电功率时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干．（1）用笔画线代替导线，将如图甲的实物电路连接完整．（2）连接电路时，滑动变阻器R的滑片P应置于端．（选填“A”或“B”）（3）闭合开关S，移动滑动变阻器滑片P，当电压表示数为2.5V时，观察到电流表示数如图乙所示，此时电流为A．（4）小灯泡的额定功率是W．解析：（1）根据电压表与灯泡并联，完成电路连接．如图所示：（2）为保护电路，滑动变阻器调到阻值最大处，即滑片离下端接入的接线柱最远．（3）根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A．（4）灯泡的额定功率：P=UI=2.5V×0.5A=1.25W．答案：（1）如图所示．（2）A．（3）0.5．（4）1.25．题型四：焦耳定律例5．为了探究“电流产生的热量与电阻大小的关系”，某同学采用了如图所示的实验装置，其中R1＜R2．（1）实验中通过观察来比较电流产生热量的多少；（2）闭合开关通电一段时间，乙瓶内煤油温度上升较高．由此可知，在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越．（填“多”或“少”）（3）就这一实验而言，下列两种认识中正确的是（选填“A”或“B”）．A．该实验能够得出焦耳定律B．该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多．解析：（1）实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；（2）由Q=I2Rt可得：电流和通电时间相同的情况下，电阻越大，则电流产生的热量越多；因为R1＜R2，所以乙瓶中电阻丝产生的热量多，即乙瓶内煤油温度上升较高．（3）由于本实验中无法精确测量热量的多少，因此只能定性判断热量与电流、电阻、时间的关系．故选B．答案：（1）温度计示数的变化；（2）多；（3）B．题型五：探究用电器的电功率实验例6．实验桌上有如下实验器材：满足实验要求的电源一个，电阻箱一个，滑动变阻器一个，已调零的电流表、电压表各一块，一个开关，导线若干．请用上述实验器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与电阻的关系为P=kR（k为常量）”．请你（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表．（要求：在实验过程中不能拆卸电路）解析：（1）实验电路图如图所示：（2）实验步骤：①按电路图连接电路．②将滑动变阻器阻值调到最大值，闭合开关S，调节电阻箱R2的阻值为适当值．用电流表A测量电路的电流I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将I0、U1、U2的数据记录在实验记录表中．③断开开关S，改变电阻箱R2的阻值后，闭合开关S，再调节滑动变阻器使电流表的示数仍为I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将U1、U2的数据记录在实验记录表中．④仿照步骤③，再进行4次实验．⑤利用公式P=U1I0和P2=U2I0，分别计算出6次电阻R1与R2消耗的总功率P和电阻R2消耗的功率P2的数值，并分别记录在实验记录表中．（3）实验数据记录表：I0/AU1/VU2/VP2/WP/W基础演练1．在国际单位制中，电功率的单位是（）A．安培（A）B．伏特（V）C．瓦特（W）D．焦耳（J）2．下列家用电器中，利用电流热效应工作的是（）A．电风扇B．笔记本电脑C．电冰箱D．电水壶3．下列说法中正确的是（）A．用电器两端电压越大，通过用电器的电流做功就越快B．电功率是表示电流做功快慢的物理量C．用电器的电功率越大，做功就越多D．用电器的额定功率越大，消耗的电能就越多4．图3所示电路中，电源两端电压保持不变，闭合开关S，电流表，电压表具有示数；现同时闭合S、，下列说法中正确的是A．电压表的示数变大B．电流表的示数不变C．电路的总电阻变大D．电路的总功率变大5．图4所示的四个电路中，两端的电压U相同且保持不变，一直电阻和的阻值大小关系为＜。
