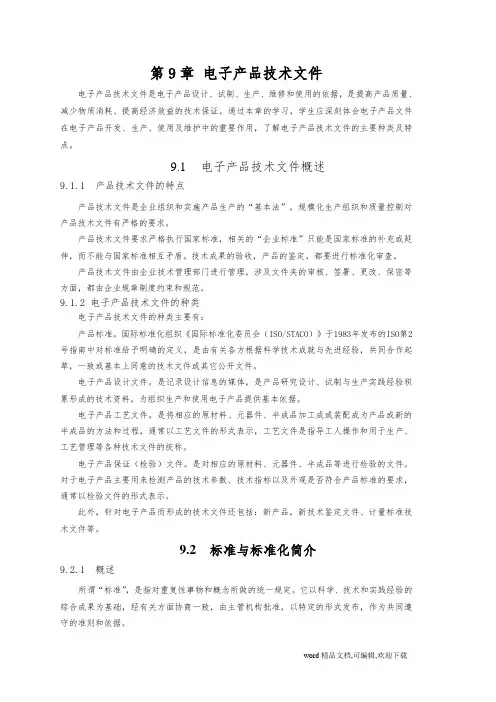

第9章电子产品技术文件电子产品技术文件是电子产品设计、试制、生产、维修和使用的依据，是提高产品质量、减少物质消耗、提高经济效益的技术保证。

通过本章的学习，学生应深刻体会电子产品文件在电子产品开发、生产、使用及维护中的重要作用，了解电子产品技术文件的主要种类及特点。

9.1电子产品技术文件概述9.1.1产品技术文件的特点产品技术文件是企业组织和实施产品生产的“基本法”，规模化生产组织和质量控制对产品技术文件有严格的要求。

产品技术文件要求严格执行国家标准，相关的“企业标准”只能是国家标准的补充或延伸，而不能与国家标准相互矛盾。

技术成果的验收，产品的鉴定，都要进行标准化审查。

产品技术文件由企业技术管理部门进行管理，涉及文件夹的审核、签署、更改、保密等方面，都由企业规章制度约束和规范。

9.1.2电子产品技术文件的种类电子产品技术文件的种类主要有：产品标准。

国际标准化组织《国际标准化委员会（ISO/STACO）》于1983年发布的ISO第2号指南中对标准给予明确的定义，是由有关各方根据科学技术成就与先进经验，共同合作起草，一致或基本上同意的技术文件或其它公开文件。

电子产品设计文件。

是记录设计信息的媒体，是产品研究设计、试制与生产实践经验积累形成的技术资料，为组织生产和使用电子产品提供基本依据。

电子产品工艺文件。

是将相应的原材料、元器件、半成品加工成或装配成为产品或新的半成品的方法和过程，通常以工艺文件的形式表示，工艺文件是指导工人操作和用于生产、工艺管理等各种技术文件的统称。

电子产品保证（检验）文件。

是对相应的原材料、元器件、半成品等进行检验的文件。

对于电子产品主要用来检测产品的技术参数、技术指标以及外观是否符合产品标准的要求，通常以检验文件的形式表示。

此外，针对电子产品而形成的技术文件还包括：新产品，新技术鉴定文件、计量标准技术文件等。

9.2标准与标准化简介9.2.1概述所谓“标准”，是指对重复性事物和概念所做的统一规定。

电子产品技术文件
一、题目、课型、时间
讲授题目：电子产品技术文件
课型：项目实训知识准备
时间：
二、教材逻辑结构分析和学生分析
1、本次教学内容从项目实训够用的角度分析了万用表的技术文件原理，便于将万用表理论与实践的有机结合。

三、教学目标
通过本次课的学习，使学生掌握电子产品技术文件，要求学生能结合理论分析实训用的TY-960万用表的相关技术文件。

四、教学重点和难点：
教学重点：电子产品技术文件的识读。

教学难点：电子产品技术文件的识读。

五、教学方法
多媒体演示、讲授。

六、教学过程：
七、教学后记：
1、通过多媒体演示、结合套件实物，同学基本认识元器件、掌握了万用表的技术文件。

2、对电子产品的工艺文件还要强调。

最新电子产品技术文件总结近年来，随着科技的不断发展，电子产品行业也在迅速发展壮大。

各种新的技术和创新不断涌现，为电子产品带来了更多的功能和便利。

本文将对最新的电子产品技术进行总结，包括物联网、人工智能、5G通信、虚拟现实等方面的技术。

一、物联网技术物联网是指通过互联网将各种物理设备和物体连接起来，实现信息的互通和共享。

随着物联网技术的发展，人们的生活变得更加智能化和便捷化。

例如，智能家居系统可以通过手机远程控制家中的电器设备，智能穿戴设备可以监测人体健康状况等。

同时，物联网技术也应用于工业领域，实现了智能制造和物流管理的提升。

二、人工智能技术人工智能是模拟人类智能的一种技术，通过机器学习和深度学习等算法，使计算机能够具备一定的智能和学习能力。

在电子产品领域，人工智能技术被广泛应用于语音识别、图像识别、自然语言处理等方面。

例如，智能助理可以通过语音指令执行各种任务，人脸识别技术可以用于解锁手机和支付验证等。

三、5G通信技术5G通信技术是第五代移动通信技术，相比于4G有着更高的传输速度和更低的延迟。

5G技术的应用将极大地改变人们的生活和工作方式。

在电子产品领域，5G 技术将为智能手机、智能穿戴设备等提供更快的网络连接，使得数据传输更加稳定和高效。

同时，5G技术也将推动无人驾驶、远程医疗等领域的发展。

四、虚拟现实技术虚拟现实技术是一种通过计算机生成的仿真环境，使用户能够身临其境地体验和交互。

在电子产品领域，虚拟现实技术被广泛应用于游戏、教育、医疗等方面。

例如，虚拟现实游戏可以使玩家沉浸于游戏世界中，虚拟现实教育可以提供更加生动和直观的学习体验，虚拟现实医疗可以用于手术模拟和康复训练等。

总结：随着科技的不断进步，电子产品技术也在不断创新和发展。

物联网、人工智能、5G通信和虚拟现实等技术将为电子产品带来更多的功能和便利。

物联网技术实现了设备之间的互联互通，人工智能技术赋予了电子产品一定的智能和学习能力，5G通信技术提供了更快的网络连接，虚拟现实技术使用户能够身临其境地体验和交互。

电子产品技术文件总结随着科技的发展，电子产品在我们日常生活中扮演着越来越重要的角色。

从智能手机到智能家居设备，从电脑到电视，电子产品已经成为我们生活中不可或缺的一部分。

而为了确保这些电子产品的功能和性能达到最佳状态，技术文件的编写和管理变得尤为重要。

本文将对电子产品技术文件进行总结，探讨其在产品开发和维护中的作用。

一、技术文件的定义和分类技术文件是指记录电子产品设计、制造、测试和维护过程中所涉及的技术信息的文件。

根据其内容和用途的不同，技术文件可以分为多个类别。

其中包括设计文档、制造工艺文件、测试报告和维护手册等。

设计文档包括产品设计方案、电路图和原理图等；制造工艺文件则记录了产品的制造过程和工艺参数；测试报告则是对产品进行各项测试的结果和评估；维护手册则提供了产品的使用说明和故障排除方法。

二、技术文件在产品开发中的作用技术文件在产品开发中起着关键的作用。

首先，设计文档是产品开发的基础。

它记录了产品的设计思路、功能要求和电路结构等信息，为后续的制造和测试提供了指导。

其次，制造工艺文件确保产品的制造过程规范和一致性。

通过详细记录每个工艺步骤和参数，制造工艺文件可以帮助生产人员准确地制造出高质量的产品。

此外，测试报告则是对产品性能和可靠性的评估，为产品改进和优化提供了依据。

最后，维护手册则是产品的用户指南，帮助用户正确使用和维护产品。

三、技术文件在产品维护中的作用技术文件在产品维护中同样起着重要的作用。

首先，设计文档和制造工艺文件可以帮助维修人员快速定位和解决问题。

通过查阅设计文档，维修人员可以了解产品的电路结构和工作原理，从而更好地进行故障排查。

制造工艺文件则提供了产品的制造过程和工艺参数，可以帮助维修人员判断是否存在制造缺陷。

其次，维护手册为用户提供了产品的使用说明和故障排除方法。

用户可以根据维护手册上的指导进行简单的故障排查，从而减少不必要的维修费用和时间。

四、技术文件的管理和更新为了确保技术文件的准确性和完整性，对其进行有效的管理和更新至关重要。

电子产品技术文件现代工业产品最重要的特点是产品的生产制造是由企业团队完成的。

除了深人生产现场指导以外，产品的设计者和生产技术人员还必须提供详细准确的技术资料给计划、财务、采购等部门，这些资料就是技术文件。

现代电子产品制造业的发展tl新月异，产品的电路、功能设计和生产工艺在不断提升，电子产品的设计和加工再也不能依靠手工作坊式的口头传述，而要遵循复杂严密的技术文件——设计文件和工艺文件——进行操作。

设计文件和工艺文件是电子产品加工过程中需要的两个主要技术文件。

没计文件表述了电子产品的电路和结构原理、功能及质量指标；工艺文件则是电子产品加工过程必须遵照执行的指导性文件。

通俗地说，前者规定做什么，后者规定怎么做。

设计文件一般包括电路图、功能说明书、元器件材料表、零部件设计图、装配图、接线m、制板图等。

亿與微电子工艺文件用來指导新产品的加工,如采用什么样的土艺流程(一般用工艺流程阁或工序来表达)、需要多少条生产线i每条生产线多少个工人或工位，每个工位做什么工作(一般用作业指导书来进行规定)、物料消耗、工时消耗等，都在工艺文件屮进行详细规定。

设计文件与工艺文件都是把设计目标转换成生产过程的揀作控制文件，在生产屮有极其重要的指导作用。

从事电子制造行业的没计者和生产技术人员要能够再出符合规范的设计文件和工艺文件，作为生产管理者，必须能够读擠这两类文件。

在产品设计过程中形成的反映产品功能、性能、构造特点及测试试验等要求，并在生产中必需的说明性文件，统称为技术文件*由于电子产品技术文件主要用图的形式來表达，通常也被称为电子工程阁。

电子产品技术文件用符合规范的‚工程语言‛描述产品的设计内容和指导生产过程。

其‚语汇‛就是各种图形、符号及记号，其‚语法‛则是有关符号的规则、标推及表达形式的简化方式等。

7. 1. 1电子产品技术文件的基本要求对于电子产品技术文件，国家标准已经对有关的图形、符号、记号、连接方式、签名栏等图上所有的内容都做山了详细的规定，相应的国家标准有：.GB/T4728.1〜13 《电气简图用图形符号》.GB7159 《电气技术中的文字符号制定通则》在编再产品技术文件的时候，一般有以下要求。

电子产品的技术文件的管理公司所有产品的生产技术文件，在达到归档条件后，全部都要归档到产品数据管理中心技术文件管理部，中心文控室则完成归档过程的分类、编目、数据引入及归档后的存储、发放控制、更改跟踪等项工作。

9．2．1技术文件的定义与特性1．技术文件的定义：是用于指导产品生产的技术资料。

它规定了产品的工作原理、组成、型式、结构尺寸。

它为产品制造、验收、使用和维修提供技术数据和说明。

它是产品“拷贝”的依据，是产品数据的一个重要组成部分。

2．技术文件的质量指标：技术文件有两大质量指标：正确性、规范性。

（1）正确性是产品生产的基础，是重要的指标。

错误的技术文件将导致生产废品，直接造成经济损失；（2）规范性是可读性的前提。

规范性不仅仅提高技术文件的拟制和使用效率，而且可以避免“误解”造成的错误生产，从而避免了间接经济损失。

技术文件是一种“工程语言”，如果没有共同的规范和标准来约定，则大家的理解不同，就不能保证正确和有效的使用。

因而，要重视技术文件的规范性。

3．技术文件的特点：（1）技术文件是重要的科技档案，各种历史版本需要永久保存。

（2）技术文件是严格受控的文件，其更改、发放、回收等都受到相应制度约束。

（3）技术文件版本需要严格控制，要保证其唯一性。

（4）技术文档是公司可持续发展的基础，是技术继承性的前提。

技术文件是产品数据的重要组成部分，其正确性、规范性直接影响产品开发继承性和生产质量。

9．2．2 技术文件的分类与用途1．技术文件的分类：产品技术文件通常分为设计、工艺、检验(含产品检验和物料)和规范(含企业标准、通用规范和物料规范)四大类：产品技术文件设计文件工艺文件检验文件硬件设计文件软件设计文件电路板设计文件结构设计文件整机、电缆设计文件明细表装配图电路图PCB图明细表装配图零件图安装说明明细表产品标准总布置图产品配置说明安装图装配图接线图电缆零件图技术手册操作维护手册安装手册测试验收手册主机、终端程序归档流程电子表单整机工艺单板工艺整机工艺规程单板工艺规程电缆装配图整机装配操作指导书单板维修指导书规范文件通用工艺物料技术文件物料技术规范书物料检验操作指导书通用规范单板(整机)检验指导书企业标准包装说明电缆外形图单板调测操作指导书整机调测操作指导书整机维修指导书装备使用说明书单板程序2．技术文件的用途技术文件是产品开发、试制、生产和售后服务的记录和描述，是指导生产和售后服务的依据，是技术成果的总结。

电子产品国标规范文件一、范围。

本标准规定了手机产品的技术要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。

本标准适用于各种制式的手持式移动电话终端设备（以下简称手机）。

二、规范性引用文件。

下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

[列出如电池安全标准文件、电磁兼容标准文件等相关引用文件名称及编号]三、术语和定义。

1. 手机。

一种可以在较广范围内使用的便携式移动通讯设备，具有语音通话、短信、数据传输等功能，通常包含显示屏、按键或触摸输入装置、电池、通信模块等组件。

2. 待机时间。

手机在充满电后，不进行任何操作（仅维持必要的网络连接等基本功能），直至电量耗尽所持续的时间。

四、技术要求。

（一）外观与结构。

1. 手机表面应平整光滑，无明显划痕、毛刺、裂缝等缺陷。

2. 按键或触摸区域应灵敏可靠，标识清晰。

3. 手机的组装应牢固，各部件之间不应有松动现象。

（二）性能要求。

1. 通信功能。

- 手机应支持至少一种主流通信制式（如GSM、CDMA、LTE等），并在相应网络覆盖区域内能够正常进行语音通话、短信发送与接收、数据传输等操作。

- 在正常信号强度下（[具体信号强度数值]dBm以上），语音通话应清晰可懂，无明显杂音、中断现象。

- 数据传输速率应满足相应通信制式的标准要求，例如LTE网络下，下行速率应不低于[X]Mbps，上行速率应不低于[Y]Mbps。

2. 电池性能。

- 电池容量应标注准确，实际容量与标称容量的偏差不应超过±[Z]%。

- 手机在正常使用模式（如通话、浏览网页等混合操作）下，续航时间应不低于[具体时长]小时。

- 电池应符合相关安全标准，如过充、过放、短路保护等功能应正常有效。

3. 显示性能。

- 显示屏的分辨率应不低于[具体分辨率数值]，显示色彩应准确、均匀，无明显色斑、坏点等现象。

电子产品的工艺技术文件电子产品工艺技术文件电子产品作为现代生活不可或缺的一部分，需要经过复杂的工艺流程才能够顺利制造出来。

下面是一份电子产品工艺技术文件，介绍了电子产品的制造过程和技术细节。

一、工艺流程电子产品的制造过程可以简单分为三个阶段：物料准备、组装过程和调试测试。

1.物料准备：在制造过程开始之前，需要进行物料的采购和准备工作。

物料包括各种电子元件和元器件，例如电路板、电容、电阻、集成电路芯片等。

这些物料需要提前进行选择和采购，并在制造过程中合理组织和调配。

2.组装过程：组装过程是将各个物料进行拼装和连接的过程。

首先，将电路板放置在组装台上，根据电子产品的设计要求精确确定各个电子元件和元器件在电路板上的位置。

然后，使用焊接技术将电子元件和电路板连接在一起，确保电路板上各个元件之间的电路连接是正确无误的。

3.调试测试：在组装完成之后，需要对电子产品进行调试和测试。

通过专业的测试设备，检测电子产品的各项性能指标，例如功耗、主频、传输速率等。

同时，还需要对产品的外观进行检查，确保产品无瑕疵。

二、工艺技术要点1.焊接技术：电子产品的焊接是一个关键的工艺环节。

焊接技术的好坏会直接影响到电子产品的质量和可靠性。

目前，常用的焊接技术有手工焊接、波峰焊接和热风回流焊接等。

不同的焊接技术适用于不同的电子元件和元器件，需要根据产品的特点和工艺要求进行选择和应用。

2.贴片技术：随着电子产品的小型化和轻量化趋势，贴片技术在电子产品制造中得到广泛应用。

贴片技术是将电子元器件直接贴附在电路板上的一种技术。

通过贴片技术，可以大幅度减小电子产品的体积，提高产品的集成度。

3.自动化生产：为了提高生产效率和产品质量，电子产品制造过程中越来越多的环节实现了自动化生产。

例如，自动贴片机、自动焊接设备等，大幅度提高了生产效率，减少了人为因素带来的质量问题。

三、工艺技术改进为了满足市场日益增长的需求，电子产品制造过程中的工艺技术也在不断改进和创新。

电子产品技术文件总结一、引言电子产品技术文件是记录电子产品设计、制造、测试和维护过程中所需的关键信息的文档。

它们对于确保产品质量、提高生产效率和保证产品安全性至关重要。

本文将对电子产品技术文件的主要内容进行总结和归纳。

二、设计文件1. 产品需求文档：详细描述产品功能、性能和外观等需求，为设计团队提供明确的目标和方向。

2. 电路原理图：以图形方式展示电子产品的电路连接和元件布局，是设计和制造过程中的重要参考。

3. PCB布局文件：将电路原理图转化为实际的电路板布局，包括元件位置、走线规划和层次结构等信息。

4. 元器件清单：列出了电子产品所需的所有元器件的规格、型号和数量等信息，方便采购和生产过程中的管理。

5. 产品外观设计图：展示电子产品的外观形态、尺寸和颜色等信息，为外壳制造和装配提供参考。

三、制造文件1. 工艺流程文件：详细描述电子产品的制造过程，包括组装、焊接、测试和调试等环节，确保生产过程的顺利进行。

2. 焊接工艺文件：规定了电子产品焊接的工艺参数、焊接方法和焊接质量要求，保证焊接质量和可靠性。

3. 组装工艺文件：指导电子产品组装过程中的操作步骤、工具使用和装配顺序，确保产品组装的准确性和一致性。

4. 测试规程和报告：包括电子产品的功能测试、性能测试和可靠性测试等内容，记录测试结果和评估产品质量。

四、质量控制文件1. 质量管理手册：规定了电子产品生产过程中的质量管理体系、流程和要求，确保产品质量符合标准和客户要求。

2. 验证和验证计划：定义了电子产品验证和验证的方法、过程和时间计划，确保产品设计和制造的正确性和可靠性。

3. 不合格品处理程序：规定了对于不合格品的处理方法和流程，包括返修、报废和重新制造等措施，确保产品质量不受影响。

4. 供应商评估文件：对供应商进行评估和审核，确保所采购的材料和元器件符合质量要求和标准。

五、维护文件1. 用户手册：提供给用户的使用说明和操作指南，包括产品功能、使用方法和故障排除等内容，帮助用户正确使用产品。

电子产品技术文件电子产品技术文件是指用于描述电子产品的设计、制造、测试和维护等技术信息的文件。

它包括了电子产品的规格、电路原理图、PCB布局、元器件清单、测试方法、用户手册等内容。

电子产品技术文件对于产品的研发、生产和维护都具有重要的作用。

下面将详细介绍电子产品技术文件的标准格式和内容要求。

一、封面电子产品技术文件的封面应包含以下信息：1. 产品名称：准确描述电子产品的名称。

2. 产品型号：标识电子产品的型号，用于唯一识别。

3. 公司名称：制造或研发电子产品的公司名称。

4. 日期：电子产品技术文件的编写日期或修订日期。

5. 版本号：标识电子产品技术文件的版本号，用于区分不同版本。

二、目录电子产品技术文件的目录应列出各个章节的标题和页码，方便读者快速查找所需的信息。

三、产品概述产品概述部分应包含以下内容：1. 产品描述：对电子产品的功能和特点进行详细描述。

2. 适用范围：说明电子产品适用的行业或领域。

3. 主要特性：列举电子产品的主要特性和优势。

4. 性能指标：描述电子产品的性能参数，如功率、频率、工作温度等。

5. 外观和尺寸：描述电子产品的外观特征和尺寸。

四、设计原理设计原理部分应包含以下内容：1. 模块结构：描述电子产品的模块结构和各个模块之间的关系。

2. 电路原理图：提供电子产品的电路原理图，包括各个模块的连接方式和元器件的布局。

3. PCB布局：展示电子产品的PCB布局图，包括元器件的位置和走线规划。

4. 元器件清单：列出电子产品所使用的元器件清单，包括元器件的型号、规格和数量。

五、性能测试性能测试部分应包含以下内容：1. 测试方法：描述电子产品的性能测试方法和步骤。

2. 测试数据：提供电子产品在各种测试条件下的测试数据，包括性能参数的测量结果和误差范围。

六、安全与可靠性安全与可靠性部分应包含以下内容：1. 安全性设计：描述电子产品的安全性设计措施，包括防火、防爆、防雷等。

2. 可靠性设计：介绍电子产品的可靠性设计措施，包括故障率分析、寿命测试等。
