数据选择器及图形设计的方法 数电实验报告(完整版)

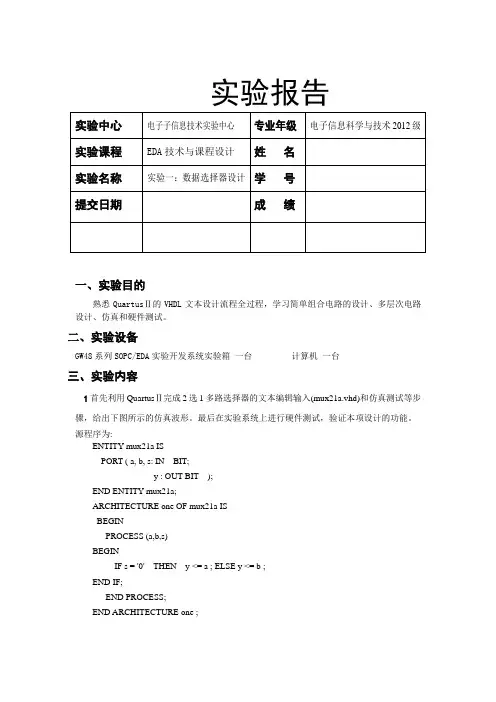

实验报告一、实验目的熟悉QuartusⅡ的VHDL文本设计流程全过程，学习简单组合电路的设计、多层次电路设计、仿真和硬件测试。

二、实验设备GW48系列SOPC/EDA实验开发系统实验箱一台计算机一台三、实验内容1首先利用QuartusⅡ完成2选1多路选择器的文本编辑输入(mux21a.vhd)和仿真测试等步骤，给出下图所示的仿真波形。

最后在实验系统上进行硬件测试，验证本项设计的功能。

源程序为:ENTITY mux21a ISPORT ( a, b, s: IN BIT;y : OUT BIT );END ENTITY mux21a;ARCHITECTURE one OF mux21a ISBEGINPROCESS (a,b,s)BEGINIF s = '0' THEN y <= a ; ELSE y <= b ;END IF;END PROCESS;END ARCHITECTURE one ;图（1 ) 2选1多路选择器的编译图、图(2) 功能仿真的波形图图(3 ) 功能引脚图图(4) 2选1多路选择器的RTL电路2. 将此多路选择器看成是一个元件mux21a，利用元件例化语句描述图，并将此文件放在同一目录中。

并对上例分别进行编译、综合、仿真,并对其仿真波形做出分析说明。

以下是程序：图(5) 双二选一多路选择器的编译图图(6) 双路数据选择器功能仿真图图(7) 双二选一多路选择器的引脚锁定图图 5 双2选1多路选择器图(8) 双路数据选择器RTL电路图图(9) 编程下载图3.、引脚锁定以及硬件下载测试。

若选择目标器件是EP1C3，建议选实验电路模式5，用键1(PIO0，引脚号为1)控制s0；用键2(PIO1，引脚号为2)控制s1；a3、a2 和a1 分别接clock5(引脚号为16)、clock0(引脚号为93)和clock2(引脚号为17)；输出信号outy仍接扬声器spker(引脚号为129)。

数据选择器实验报告
实验目的：
对数据选择器进行测试和评估，以了解其性能和适用性。

实验步骤：
1. 准备测试数据集：选择一个合适的数据集，包含多个特征和相应的标签。

2. 设计实验方案：确定评估数据选择器性能的指标，例如准确率、召回率、F1分数等。

选择一种合适的数据选择器算法作
为对比对象，例如随机选择器或基于特征重要性的选择器。

3. 实现数据选择器：根据选择的算法，实现数据选择器并编写测试代码。

4. 运行实验：使用测试数据集对数据选择器和对比算法进行测试，并记录评估指标的结果。

5. 分析实验结果：对比数据选择器和对比算法的性能，并分析其表现。

考虑数据集的特点和算法的优势。

6. 实验结论：根据实验结果，总结数据选择器的性能和适用性，并提出改进的建议。

实验结果：
根据实验结果，可以得出数据选择器的性能和适用性评估。

例如，如果数据选择器在准确率方面表现良好，但在召回率方面表现不佳，则可以得出其对于正负样本的区分能力较强，但可能存在漏报的问题。

实验结论：
根据实验结果，可以得出数据选择器的性能和适用性。

例如，如果数据选择器在准确率方面表现良好，并且在召回率方面也表现良好，则可以得出其对于正负样本的区分能力强，并且较少漏报。

改进建议：
根据实验结果，可以提出改进数据选择器的建议。

例如，如果数据选择器在准确率方面表现良好，但在召回率方面表现不佳，则可以尝试改进选择算法，提高对于少数类样本的识别能力，从而提高召回率。

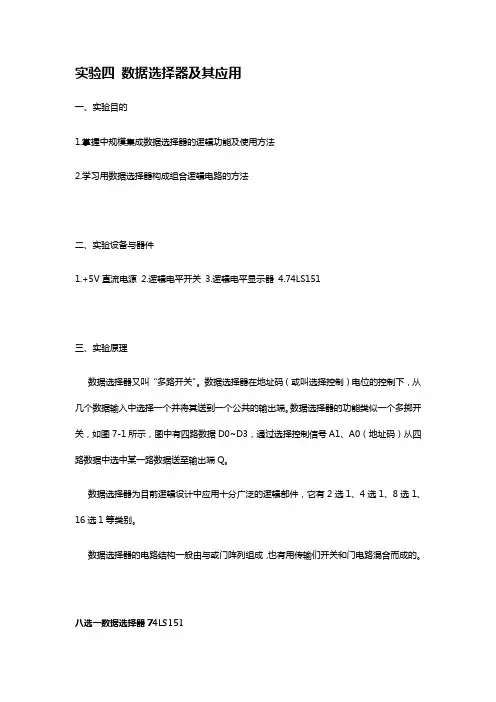

实验四数据选择器及其应用一、实验目的1.掌握中规模集成数据选择器的逻辑功能及使用方法2.学习用数据选择器构成组合逻辑电路的方法二、实验设备与器件1.+5V直流电源2.逻辑电平开关3.逻辑电平显示器4.74LS151三、实验原理数据选择器又叫“多路开关”。

数据选择器在地址码（或叫选择控制）电位的控制下，从几个数据输入中选择一个并将其送到一个公共的输出端。

数据选择器的功能类似一个多掷开关，如图7-1所示，图中有四路数据D0~D3，通过选择控制信号A1、A0（地址码）从四路数据中选中某一路数据送至输出端Q。

数据选择器为目前逻辑设计中应用十分广泛的逻辑部件，它有2选1、4选1、8选1、16选1等类别。

数据选择器的电路结构一般由与或门阵列组成，也有用传输们开关和门电路混合而成的。

八选一数据选择器74LS15174LS151为互补输出的8选1数据选择器，引脚排列如图4-2，功能如表4-1。

选择控制端（地址端）为A2~A0，按二进制姨妈，从8个输入数据D0~D7中，选择一个需要的数据送到输出端A,⎺S为使能端，低电平有效。

1）使能端⎺S=1时，无论A2~A0状态如何，均无输出（Q=0，⎺Q=1）,多路开关被禁止。

2）使能端S=0时，多路开关正常工作。

根据地址码A1、A2、A3的状态选择D0~D7中某一个通道的数据输送到输出端Q。

此处以A2A1A0=010为例，则选择D2数据到输出端，即Q=D2。

D2为0，⎺Q亮。

D2为1，Q亮。

使能端为1，D2为1，⎺Q亮。

使能端为1，D2变为0，⎺Q仍然亮。

74LS151功能测试结果表4-1输入输出⎺S A2 A1 A0 Q ⎺Q1 x x x 0 10 0 0 0 D0 ⎺D00 0 0 1 D1 ⎺D10 0 1 0 D2 ⎺D20 0 1 1 D3 ⎺D30 1 0 0 D4 ⎺D4实现逻辑函数F(AB)=A⎺B+⎺AB+A B 设计过程：逻辑表F(AB)=A⎺B+⎺AB+A B接线图逻辑功能验证A1 A0 Q 0 0 0/D0A1 A0 Q 0 1 1/D1A1 A0 Q 1 0 1/D2A1 A0 Q 1 1 1/D3。

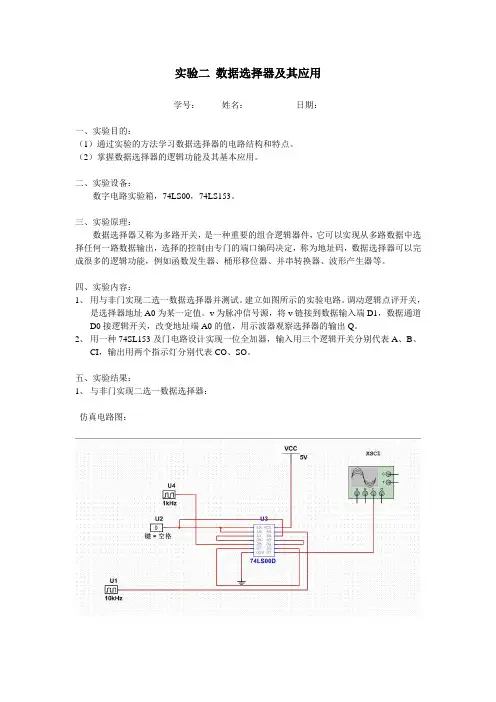

实验二数据选择器及其应用学号：姓名：日期：一、实验目的：（1）通过实验的方法学习数据选择器的电路结构和特点。

（2）掌握数据选择器的逻辑功能及其基本应用。

二、实验设备：数字电路实验箱，74LS00，74LS153。

三、实验原理：数据选择器又称为多路开关，是一种重要的组合逻辑器件，它可以实现从多路数据中选择任何一路数据输出，选择的控制由专门的端口编码决定，称为地址码，数据选择器可以完成很多的逻辑功能，例如函数发生器、桶形移位器、并串转换器、波形产生器等。

四、实验内容：1、用与非门实现二选一数据选择器并测试。

建立如图所示的实验电路。

调动逻辑点评开关，是选择器地址A0为某一定值。

v为脉冲信号源，将v链接到数据输入端D1，数据通道D0接逻辑开关，改变地址端A0的值，用示波器观察选择器的输出Q。

2、用一种74SL153及门电路设计实现一位全加器，输入用三个逻辑开关分别代表A、B、CI，输出用两个指示灯分别代表CO、SO。

五、实验结果：1、与非门实现二选一数据选择器：仿真电路图：1kHz示波器显示结果10kHz示波器显示结果仿真实验结果实际电路实验结果从以上试验结果可看出，10kHZ比1kHZ明显来的要密集以及速度快，当切换0-1开关时，开关是0时为1K，1时为10K，与非门实现二选一数据选择器成功。

2、全加器仿真结果实际电结果L1亮L2亮L1和L2都亮。

实验三项目名称：数据选择器及其应用一、实验目的1、掌握中规模集成数据选择器的逻辑功能及使用方法2、学习用数据选择器构成组合逻辑电路的方法二、实验设备1、数字电子技术实验箱2、74LS1513、 74LS153三、实验内容及步骤1、测试数据选择器74LS151的逻辑功能接图3－4接线，地址端A2、A1、A、数据端D～D7、使能端S共12个引脚接逻辑开关，输出端Q接逻辑电平显示器，按74LS151功能表逐项进行测试，完成表格3-3。

拨动逻辑开关，使D0～D7的状态分别为：10011010图3－4 74LS151逻辑功能测试表3－32、测试74LS153的逻辑功能接图3－5接线，地址端A 1、A 0、数据端1D 0～1D 3、数据端2D 0～2D 3、使能端1S 、2S 共12个引脚接逻辑开关，输出端1Q 、2Q 接逻辑电平显示器，按74LS153功能表逐项进行测试，完成表格3-4。

拨动逻辑开关，使1D 0～1D 3 的状态分别为：1001；2D 0～2D 3 的状态分别为1010。

图3－5 74LS153引脚功能表3－43、用8选1数据选择器74LS151实现逻辑函数 1）按下图接线图3-6接图。

C B C A B A F ++=图3－6 用8选1数据选择器实现C B C A B A F ++=2）验证逻辑功能，即：A 2A 1A 0＝CBA ，ABC 给不同的值，完成F 的数值，并验证结果是否满足 表3－55、用8选1数据选择器74LS151实现函数 B A B A F +=（1）将A 、B 加到地址端A 1、A 0，而A 2接地，由图3－7可见，将D 1、D 2接“1”及D 0、D 3接地，其余数据输入端D 4～D 7都接地,则8选1数据选择器的输出Q ，便实现了函数A B B A F += 。

图3－7 8选1数据选择器实现B A B A F += 的接线图（2）完成表格3－6表3-6CB C A B A F ++=四、思考题1、对实验步骤的电路，记录测试结果2、分别列举74LS151和74LS153有哪些实际用途。

一、设计目的及要求：（一）实验目的：1. 通过实验培养学生的市场素质，工艺素质，自主学习的能力，分析问题解决问题的能力以及团队精神。

2. 通过本实验要求学生熟悉各种常用中规模集成电路组合逻辑电路的功能与使用方法，学会组装和调试各种中规模集成电路组合逻辑电路，掌握多片中小规模集成电路组合逻辑电路的级联、功能扩展及综合设计技术，使学生具有数字系统外围电路、接口电路方面的综合设计能力。

（二）实验要求1. 数字显示电路操作面板：左侧有16个按键，编号为0到15数字，面板右侧有2个共阳7段显示器。

2. 设计要求：当按下小于10的按键后，右侧低位7段显示器显示数字，左侧7段显示器显示0；当按下大于9的按键后，右侧低位7段显示器显示个位数字，左侧7段显示器显示1。

若同时按下几个按键，优先级别的顺序是15到0。

二、电路框图及原理图原理图概要:数字显示电路由键盘、编码、码制转换、译码显示组成。

各部分作用：1. 键盘：用于0~15数字的输入。

可以由16个自锁定式的按键来排列成4×4键盘。

2.编码：采用两片74ls148级联来完成对0~15的编码，并且是具有优先级的编码。

3.码制转换：本电路采用了2个74ls00、1个74ls04、1个74ls283来完成对0~15出事编码的码制转换，转换成个位与十位的8421bcd码，为下一步的解码做准备。

4.译码显示：本电路采用了两个74ls47分别对码制转换后的bcd码进行译码，并且由这两个芯片分别驱动两片七段共阳极数码管。

原理图：三、设计思想及基本原理分析：篇二：数电实验实验报告数字电路实验报告院系：电气工程学院专业：电气工程极其自动化班级：09级7班姓名：王哲伟学号：2009302540221 实验一组合逻辑电路分析一．试验用集成电路引脚图74ls00集成电路 74ls20集成电路四2输入与非门双4输入与非门二．实验内容 1.实验一x1abdabcd按逻辑开关，“1”表示高电平，“0”表示低电平2.5 vc示灯：灯亮表示“1”，灯灭表示“0”自拟表格并记录: 2.实验二密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开。

组合逻辑电路数据选择器实验报告
本次实验的目的是通过实验学习组合逻辑电路数据选择器的原理和应用。

数据选择器是一种常用的组合逻辑电路，它可以根据控制信号选择不同的输入数据，并将所选数据输出。

在数字电路中，数据选择器常用于多路选择、数据交换和数据复用等应用中。

实验中我们使用了74LS151芯片作为数据选择器，该芯片具有8个输入端和1个输出端，可以根据控制信号选择其中一个输入端的数据输出。

实验中我们将8个开关分别连接到芯片的8个输入端，通过控制信号选择其中一个开关的输入数据输出到芯片的输出端。

实验中我们使用了示波器观察芯片输出端的波形，以验证芯片的工作状态。

在实验中，我们首先进行了芯片的引脚连接，将芯片的8个输入端分别连接到8个开关上，将控制信号连接到芯片的控制端。

然后我们通过控制信号选择不同的输入端，观察芯片输出端的波形变化。

实验结果表明，芯片能够正确地选择所需的输入数据，并将其输出到输出端。

通过本次实验，我们深入了解了组合逻辑电路数据选择器的原理和应用，掌握了芯片的引脚连接和控制信号的设置方法。

同时，我们也学会了使用示波器观察芯片输出端的波形，以验证芯片的工作状态。

这些知识和技能对于我们今后的学习和工作都具有重要的意义。

本次实验使我们更加深入地了解了组合逻辑电路数据选择器的原理和应用，掌握了芯片的引脚连接和控制信号的设置方法，同时也提高了我们的实验操作能力和实验数据分析能力。

数据选择器的应用一、实验目的了解74LS00，74LS86,74LS153芯片的内部结构和功能；了解数据选择器的结构和功能；了解全加器和全减器的结构和功能；学习使用数据选择器（74LS153）设计全加器和全减器；进一步熟悉逻辑电路的设计和建立过程。

二、实验原理1.四选一数据选择器74LS153所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。

引脚排列如图3－3，功能如表3－2。

图3－3 74LS153引脚功能表3－2S1、S2为两个独立的使能端；A1、A0为公用的地址输入端；1D0～1D3和2D0～2D3分别为两个4选1数据选择器的数据输入端；Q1、Q2为两个输出端。

1）当使能端S1（S2）＝1时，多路开关被禁止，无输出，Q＝0。

2）当使能端S1（S2）＝0时，多路开关正常工作，根据地址码A1、A0的状态，将相应的数据D0～D3送到输出端Q。

如：A1A0＝00 则选择DO数据到输出端，即Q＝D0。

A1A0＝01 则选择D1数据到输出端，即Q＝D1，其余类推。

数据选择器的用途很多，例如多通道传输，数码比较，并行码变串行码，以及实现逻辑函数等。

2.实现全加器：列出全加器的真值表：S 真值表：得到o C 真值表：对S 的真值表进行降维，得到：对o C 的真值表进行降维，得到：使用数据选择器实现时，D0，D1，D2，D3分别代表四选一数据选择器的四个输入端，并用A,B 作控制端，电路图如下图：图一0（D0）i C （D2）i C （D1）1（D3）一．实验内容1．按图一搭建逻辑电路，测试实验结果，与真值表进行对照。

*该过程中应注意：实验室所提供的器件与非门并不够用，需要用一个异或门改装成非门，如下图：F=⊕=AA1四．实验收获1．学会了全加器全减器的设计过程，为以后更好的应用打好了基础；2．更加了解了逻辑电路的设计流程；3．搭建逻辑电路的过程中，一定要小心翼翼操作，防止任何错误。

电学实验报告模板实验原理数据选择器的功能类似一个单刀多掷开关,如图1所示。

数据选择器在地址码的控制下，从多路数据输入中选择其中一个并将其送到一个公共的输出端。

图1 数据选择器示意图1. 4选1数据选择器图2 4选1数据选择器及其逻辑图2所示为4选1数据选择器及其逻辑。

该电路有4路输入数据和为地址输入。

为使能控制端，当时，数据选择器正常工作；当时，数据选择器的输出被锁定在“0”，不能选择。

由图2（b）可以得到该数据选择器的逻辑函数式为(1)2. 用4选1数据选择器扩展成8选1数据选择器8选1数据选择器有8路数据输入，3位地址输入。

如果用4选1数据选择器实现8选1，需要2片4选1数据选择器，如图所示。

其中,是通过4选1数据选择器的使能控制端接入的。

由图5并根据式（1），可以得到显然实现了8选1的逻辑功能。

图5 用4选1数据选择器扩展成8选1数据选择器实验仪器实验内容及步骤1. 测试和验证74HC153的逻辑功能（1）集成电路芯片74HC153引脚图74HC153是双4选1数据选择器，芯片内部包含两个独立的、完全相同的4选1数据选择器。

图7-5所示为引脚图。

每一个4选1数据选择器都设置了一个使能控制端。

两个4选1数据选择器共享地址输入端。

图6 74HC151引脚图（2）测试和验证74HC153的逻辑功能按图7连接电路。

实验数据记录在表7-1。

验证74HC153的逻辑功能。

图7 测试74HC151的逻辑功能实验电路表1（3）用一片74HC153扩展成8选1数据选择器图8 74HC153扩展成8选1数据选择器实验电路按图8连接电路。

实验数据记录在表2。

验证电路的逻辑功能。

表2实验结果及分析1.实验结果2.分析该实验结果表明74HC153元件实现了4选1的数据选择功能74HC153与74LS00两个4选1数据选择器拓展实现了8选1的逻辑功能实验结论1.74HC153具有4选1逻辑功能，能够实现数据选择，其有4路输入数据D0、D1、D2、D3，A0、A1为地址输入，为使能控制端，当时，数据选择器正常工作；当时，数据选择器的输出被锁定在“0”，不能选择。

实验报告---数据选择器及其应用一、 实验目的1．学习数据选择器逻辑功能测试方法。

2. 了解中规模集成数据选择器的逻辑报告。

3. 熟悉利用数据选择器构成任意逻辑函数的方法。

4. 了解数据选择器的扩展方法。

二、 实验设备和器件1、数字逻辑电路实验板 1 块2、74HC(LS)00（四二输入与非门） 1 片3、74HC(LS)153（双四选一数据选择器） 1 片三、 实验原理1、双四选一数据选择器74HC153所谓双4选1数据选择器就是在一块集成芯片上有两个4选1数据选择器。

引脚排列如图所示1S -、2S -为两个独立的使能端；A 1、A 0为公用的地址输入端；1D 0~1D 3和2D 0~2D 3分别为两个4选1数据选择器的数据输入端；Q 1、Q 2为两个输入端。

（1）当使能端1S -（2S -）=1时，多路开关被禁止，无输出，Q=0.（2）当使能端1S -（2S -）=0时，多路开关正常工作，根据地址码A 1、A 0的状态，将相应的数据D 0~D 3送到输出端Q 。

该电路的表达式：Y=A -1A -0D 0+A -1A 0D 1+A 1A -0D 2+A 1A 0D 3 2、数据选择器的应用用数据选择器实现逻辑函数，方法和译码器相似，只是将出现的最小项对应的数据端接入高电平，未出现的接低电平，将地址端作为自变量的输入端，则可以实现。

3、实验用器件管脚介绍1、74HC(LS)00（四二输入与非门）管脚如下图所示。

2、74HC(LS)153（双四选一数据选择器）管脚如下图所示。

四、 实验内容与步骤1、测试双四选一数据选择器的逻辑功能（基本命题）在试验箱上接线，地址端A 1、A 0、数据端D 0~D 3、使能端1S -接逻辑开关，在数据端D 0~D 3分别输入不同的信号:高电平、低电平、频率为1hz 的方波和频率为10hz 的方波。

其中输出端Y 接逻辑电平显示器，按74HC153功能表逐项进行测试，将测试结果填入下表中3、用双四选一数据选择器74HC153构成八选一数据选择器 参照下图搭接电路，并观察电路的功能。

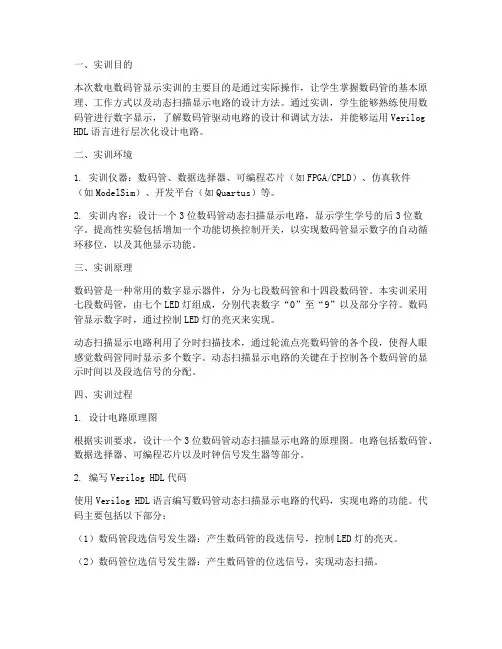

一、实训目的本次数电数码管显示实训的主要目的是通过实际操作，让学生掌握数码管的基本原理、工作方式以及动态扫描显示电路的设计方法。

通过实训，学生能够熟练使用数码管进行数字显示，了解数码管驱动电路的设计和调试方法，并能够运用Verilog HDL语言进行层次化设计电路。

二、实训环境1. 实训仪器：数码管、数据选择器、可编程芯片（如FPGA/CPLD）、仿真软件（如ModelSim）、开发平台（如Quartus）等。

2. 实训内容：设计一个3位数码管动态扫描显示电路，显示学生学号的后3位数字。

提高性实验包括增加一个功能切换控制开关，以实现数码管显示数字的自动循环移位，以及其他显示功能。

三、实训原理数码管是一种常用的数字显示器件，分为七段数码管和十四段数码管。

本实训采用七段数码管，由七个LED灯组成，分别代表数字“0”至“9”以及部分字符。

数码管显示数字时，通过控制LED灯的亮灭来实现。

动态扫描显示电路利用了分时扫描技术，通过轮流点亮数码管的各个段，使得人眼感觉数码管同时显示多个数字。

动态扫描显示电路的关键在于控制各个数码管的显示时间以及段选信号的分配。

四、实训过程1. 设计电路原理图根据实训要求，设计一个3位数码管动态扫描显示电路的原理图。

电路包括数码管、数据选择器、可编程芯片以及时钟信号发生器等部分。

2. 编写Verilog HDL代码使用Verilog HDL语言编写数码管动态扫描显示电路的代码，实现电路的功能。

代码主要包括以下部分：（1）数码管段选信号发生器：产生数码管的段选信号，控制LED灯的亮灭。

（2）数码管位选信号发生器：产生数码管的位选信号，实现动态扫描。

（3）数据选择器：选择要显示的数字，并将其输出到数码管。

（4）时钟信号发生器：产生时钟信号，控制动态扫描的速度。

3. 仿真实验使用仿真软件对编写的Verilog HDL代码进行仿真实验，验证电路的功能。

观察仿真波形，确保电路能够正常工作。

数据选择器一．实验目的1．熟悉中规模集成数据选择器的逻辑功能及测试方法。

2．学习用集成数据选择器进行逻辑设计。

二．实验原理数据选择器是常用的组合逻辑部件之一。

它由组合逻辑电路对数字信号进行控制来完成较复杂的逻辑功能。

它有若干个数据输入端0D 、1D 、…，若干个控制输入端0A 、1A 、…和一个输出端O Y 。

在控制输入端加上适当的信号，即可从多个输入数据源中将所需的数据信号选择出来，送到输出端。

使用时也可以在控制输入端上加上一组二进制编码程序的信号，使电路按要求输出一串信号，所以它也是一种可编程的逻辑部件。

中规模集成芯片74LS153为双四选一数据选择器，引脚排列如图7—1所示，其中0D ，1D ，2D ，3D 为四个数据输入端，Y 为输出端，0A ，1A 为控制输入端（或称地址端）同时控制两个四选一数据选择器的工作，G 为工作状态选择端（或称使能端）。

74LS153的逻辑功能如表7—1所示，当1)2(1==G G 时电路不工作，此时无论1A 、0A 处于什么状态，输出Y 总为零，即禁止所有数据输出，当0)2(1==G G 时，电路正常工作，被选择的数据送到输出端，如0101=A A ，则选中数据1D 输出。

图7—1 图7—2当G =0时，74LS153的逻辑表达式为31020__1101__00__1__D A A D A A D A A D A A Y +++=中规模集成芯片74LS151为八选一数据选择器，引脚排列如图7—2所示。

其中D 0—D 7为数据输入端，)(Y Y 为输出端，2A 、1A 、0A 为地址端，74LS151的逻辑功能如表7—2所示。

逻辑表达式为 701260__12501__240__1__23102__20__12__101__2__00__1__2__D A A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A Y +++++++=数据选择器是一种通用性很强的中规模集成电路，除了能传递数据外，还可用它设计成数码比较器，变并行码为串行码及组成函数发生器。

实验三数据选择器实验人员：班号：学号：一、实验目的(1) 熟悉并掌握数据选择器的功能。

(2) 用双4选1数据选择器74LS153设计出一个16选1的数据选择器。

(3) 用双4选1数据选择器74LS153 设计出一个全加法器。

二、实验设备数字电路实验箱，74LS00，74LS153。

三、实验内容(1) 测试双4选1数据选择器74LS153的逻辑功能。

74LS153含有两个4选1数据选择器，其中A0和A1为芯片的公共地址输入端，Vcc 和GND分别为芯片的公共电源端和接地端。

Figure1为其管脚图：Figure 11Q=A1A01D0+A1A0?1D1+A1A0?1D2+A1A0?1D32Q=A1A02D0+A1A0?2D1+A1A0?2D2+A1A0?2D3按下图连接电路：Figure 2(2) 设某一导弹发射控制机构有两名司令员A、B和两名操作员C、D，只有当两名司令员均同意发射导弹攻击目标且有操作员操作，则发射导弹F。

利用所给的实验仪器设计出一个符合上述要求的16选1数据选择器，并用数字电路实验箱上的小灯和开关组合表达实验结果。

思路：由于本实验需要有四个地址输入端来选中16个数据输入端的地址之中的一个，进而实现选择该数据输入端中的数据的功能，即16选1。

而公共的A0、A1两个地址输入端和S使能端（用于片选，已达到分片工作的目的，进而扩展了一位输入）一共可以提供三个地址输入端，故需要采用降维的方法，将一个地址输入隐藏到一个数据输入端Dx 中。

本实验可以降一维，也可以降两位。

由于两位比较复杂，本实验选择使用降一维的方式。

做法：画出如应用题中实现所需功能的卡诺图：将D 降到数据输入端中。

对应的卡诺图如下：其中，“1”表示高电平，“0”表低电平，均由开关上下拨动来控制；A 、B 、C 、D 分别为题中的两个司令员的同意情况和两个操作员的操作情况；F 为导弹发射情况，将F 接到小灯上即可。

电路如Figure 3所示（图中Cx 即Dx，后面的图均为如此）：Figure 3(3) 用74LS00与74LS153设计一位全加器，并用数字电路实验箱上的小灯和开关组合表达实验结果。

数据选择器及其应用实验报告一、引言。

数据选择器是一种用于从数据集中选择特定数据的工具，它可以帮助用户快速、准确地筛选出需要的数据，提高工作效率。

在本实验中，我们将通过对数据选择器的应用实验，来探讨其在数据处理中的作用和应用。

二、实验目的。

1. 了解数据选择器的基本原理和功能；2. 掌握数据选择器的使用方法；3. 分析数据选择器在实际工作中的应用效果。

三、实验内容。

1. 数据选择器的基本原理和功能。

数据选择器是一种数据处理工具，它可以根据用户设定的条件，从数据集中筛选出符合条件的数据。

用户可以通过设置条件语句、逻辑运算符等方式，对数据进行筛选和过滤。

数据选择器可以大大简化数据处理的流程，提高工作效率。

2. 数据选择器的使用方法。

在实验中，我们将使用一个实际的数据集来演示数据选择器的使用方法。

首先，我们需要导入数据集，并打开数据选择器工具。

然后，我们可以设置筛选条件，如大于、小于、等于等条件，并选择需要筛选的数据字段。

最后，我们点击“筛选”按钮，即可得到符合条件的数据集。

3. 数据选择器在实际工作中的应用效果。

通过实际操作，我们可以观察到数据选择器在数据处理中的应用效果。

它可以帮助我们快速准确地筛选出需要的数据，避免了手动筛选数据的繁琐过程。

同时，数据选择器还可以通过保存筛选条件、批量处理数据等功能，进一步提高工作效率。

四、实验结果分析。

通过本次实验，我们深刻认识到数据选择器在数据处理中的重要作用。

它不仅可以帮助我们快速准确地筛选数据，还可以简化数据处理流程，提高工作效率。

在实际工作中，合理使用数据选择器，可以大大提高数据处理的效率和准确性。

五、结论。

数据选择器是一种强大的数据处理工具，它在数据筛选、过滤和处理中发挥着重要作用。

通过本次实验，我们深入了解了数据选择器的原理和功能，并掌握了其使用方法。

我们相信，在今后的工作中，数据选择器将会成为我们数据处理的得力助手，为我们的工作带来更多便利和效率。

六、参考文献。

第1篇一、实验目的1. 理解数字电路的基本概念和组成原理。

2. 掌握常用数字电路的分析方法。

3. 培养动手能力和实验技能。

4. 提高对数字电路应用的认识。

二、实验器材1. 数字电路实验箱2. 数字信号发生器3. 示波器4. 短路线5. 电阻、电容等元器件6. 连接线三、实验原理数字电路是利用数字信号进行信息处理的电路，主要包括逻辑门、触发器、计数器、寄存器等基本单元。

本实验通过搭建简单的数字电路，验证其功能，并学习数字电路的分析方法。

四、实验内容及步骤1. 逻辑门实验（1）搭建与门、或门、非门等基本逻辑门电路。

（2）使用数字信号发生器产生不同逻辑电平的信号，通过示波器观察输出波形。

（3）分析输出波形，验证逻辑门电路的正确性。

2. 触发器实验（1）搭建D触发器、JK触发器、T触发器等基本触发器电路。

（2）使用数字信号发生器产生时钟信号，通过示波器观察触发器的输出波形。

（3）分析输出波形，验证触发器电路的正确性。

3. 计数器实验（1）搭建异步计数器、同步计数器等基本计数器电路。

（2）使用数字信号发生器产生时钟信号，通过示波器观察计数器的输出波形。

（3）分析输出波形，验证计数器电路的正确性。

4. 寄存器实验（1）搭建移位寄存器、同步寄存器等基本寄存器电路。

（2）使用数字信号发生器产生时钟信号和输入信号，通过示波器观察寄存器的输出波形。

（3）分析输出波形，验证寄存器电路的正确性。

五、实验结果与分析1. 逻辑门实验通过实验，验证了与门、或门、非门等基本逻辑门电路的正确性。

实验结果表明，当输入信号满足逻辑关系时，输出信号符合预期。

2. 触发器实验通过实验，验证了D触发器、JK触发器、T触发器等基本触发器电路的正确性。

实验结果表明，触发器电路能够根据输入信号和时钟信号产生稳定的输出波形。

3. 计数器实验通过实验，验证了异步计数器、同步计数器等基本计数器电路的正确性。

实验结果表明，计数器电路能够根据输入时钟信号进行计数，并输出相应的输出波形。

数据选择器实验报告
在科学研究和工程实践中，数据选择器是一种常用的仪器，它能够根据一定的
条件从给定的数据集中选择出符合条件的数据。

本实验旨在通过对数据选择器的使用，探究其在数据处理中的应用及性能表现。

首先，我们选择了一组包含不同类型数据的数据集，包括数值型数据、文本型
数据和日期型数据。

接着，我们利用数据选择器对这些数据进行了筛选和过滤，通过设定不同的条件，比如大于、小于、等于等，来选择出符合条件的数据。

在实验过程中，我们发现数据选择器能够准确地按照设定的条件进行筛选，并且操作简便，易于掌握。

其次，我们对数据选择器的性能进行了测试。

通过对不同规模的数据集进行筛选，我们发现数据选择器在处理小规模数据时表现出色，能够快速准确地完成筛选任务。

然而，在处理大规模数据时，数据选择器的性能有所下降，筛选速度变慢，甚至出现卡顿现象。

这提示我们在实际应用中需要根据数据规模选择合适的数据选择器，以确保数据处理的效率和准确性。

最后，我们对数据选择器的应用进行了案例分析。

以销售数据为例，我们利用
数据选择器对销售额、销售量等数据进行了筛选和统计，得出了不同时间段、不同产品类别的销售情况。

这些数据对于企业制定营销策略、产品定价等方面具有重要的参考价值，展示了数据选择器在商业领域的广泛应用前景。

综上所述，数据选择器作为一种常用的数据处理工具，在科研和工程实践中具
有重要的应用价值。

通过本实验，我们深入了解了数据选择器的工作原理和性能特点，认识到了其在数据处理中的重要作用。

希望通过本实验能够为相关领域的研究和应用提供一定的参考和借鉴，推动数据选择器技术的进一步发展和完善。

数电实验实验报告四译码器和数据选择器引言：本实验旨在了解和掌握四译码器和数据选择器的原理和应用。

四译码器是数字电子电路中常见的器件，它将一个四位的二进制输入信号转换为一个十六位的输出信号。

数据选择器是另外一种常见的数字电路设备，它根据一个控制信号选择多个输入信号中的其中一个输出。

通过本实验，我们将深入学习和理解这些器件的工作原理和应用。

一、实验内容1.实验仪器和器件的使用本实验使用了以下工具和器材：数字万用表、集成电路74LS138、74LS151和74LS1532.实验步骤（1）将74LS138、74LS151和74LS153集成电路插入实验台的插座中。

（2）根据实验电路图连接电路。

（3）使用数字万用表检查电路连接的正确性。

（4）接通电源，观察四译码器和数据选择器的工作情况。

（5）根据实验要求，进行不同的输入输出组合测试。

（6）记录实验结果并分析。

二、实验原理1.四译码器四译码器是一种数字电路器件，它将一个四位的二进制输入信号转换为一个十六位的输出信号。

常见的四译码器有74LS138、74LS138采用电平译码的方式实现，当满足选择条件时，一个指定的输出信号会变为低电平，其他输出信号为高电平。

具体的工作原理如下：输入信号A、B、C用于选择要输出的信号。

当输入信号满足以下条件时，对应的输出Y变为低电平，其他输出Y为高电平：Y0=ABCY1=ABCY2=ABCY3=ABCY4=ABCY5=ABCY6=ABCY7=ABC数据选择器是另外一种常见的数字电路设备，它根据一个控制信号选择多个输入信号中的其中一个输出。

常见的数据选择器有74LS151和74LS153、74LS151是一个8位数据选择器，它有三个2位选择信号，根据选择信号选择要输出的数据。

74LS153是一个4位数据选择器，它有两个2位选择信号。

具体的工作原理如下：选择信号A、B用于选择要输出的数据。

当选择信号满足以下条件时，对应的数据输出：对于74LS151：Y0=D0Y1=D1Y2=D2Y3=D3Y4=D4Y5=D5Y6=D6Y7=D7对于74LS153：Y0=S0Y1=S1Y2=S1Y3=S1三、实验结果和分析在本次实验中，我们连接了74LS138、74LS151和74LS153三个集成电路，并根据实验要求进行了不同的输入输出组合测试。

组合逻辑电路数据选择器实验报告引言：本实验旨在通过设计和实现一个组合逻辑电路数据选择器，加深对组合逻辑电路的理解并掌握其设计和实现方法。

在实验中，我们将使用逻辑门和多路选择器等电子元件来构建一个能够根据输入信号选择输出数据的电路。

实验器材和方法：实验器材：- 逻辑门集成电路芯片（如与门、或门、非门等）- 多路选择器集成电路芯片- 连线材料（如导线、插头等）- 电源实验方法：1. 根据实验要求，确定需要选择的数据位数和输入信号位数。

2. 根据需要选择的数据位数，确定所需多路选择器的输入通道数。

3. 根据输入信号位数，确定所需的逻辑门芯片数目。

4. 根据实验电路的设计原理，将逻辑门芯片和多路选择器芯片按照设计连接起来，形成完整的电路。

5. 使用导线将电路与电源连接，并确保电路的正常工作。

实验结果与讨论：经过实验，我们成功设计并实现了一个组合逻辑电路数据选择器。

在实验中，我们采用了4位数据选择器和2位输入信号。

通过调整输入信号，我们可以选择不同的数据位输出。

实验结果表明，电路能够根据输入信号正确选择并输出对应的数据位。

结论：通过本次实验，我们深入理解了组合逻辑电路数据选择器的工作原理和实现方法。

实验结果表明，我们设计和搭建的电路能够正确选择并输出所需的数据位。

通过实验，我们掌握了组合逻辑电路设计的基本技能，为今后的电路设计和实现打下了坚实的基础。

致谢：在此，我们要感谢实验中提供的器材和设备，以及指导老师对我们的耐心指导和帮助。

没有他们的支持和帮助，我们无法顺利完成本次实验。

参考文献：[1] 电子电路基础. 赵凤生, 高维平. 机械工业出版社, 2015.[2] 数字逻辑与数字系统设计. 江海滨, 李宏, 孙海燕. 电子工业出版社, 2012.[3] 组合逻辑电路设计与实验. 刘振安, 赵兰英. 中国水利水电出版社, 2018.以上为本次组合逻辑电路数据选择器实验的报告。

通过此实验，我们深入了解了组合逻辑电路的设计和实现方法，并成功搭建了一个能够选择输出数据的电路。

实验报告数据选择器设计12传感网金涛1228403019一、实验目的1.熟悉硬件描述语言软件的使用。

2.数序数据选择器的工作原理和逻辑功能。

3.掌握数据选择器的设计方法。

二、实验原理数据选择器的逻辑功能是从多路数据输入信号中选出一路数据送到输出端，输出的数据取决于控制输入端的状态。

三、实验内容1.设计一个四选一数据选择器。

程序代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX4_1 ISPORT(D3,D2,D1,D0,A1,A0:INSTD_LOGIC;Y:OUT STD_LOGIC);END ENTITY MUX4_1;ARCHITECTURE ONE OF MUX4_1 ISBEGINPROCESS(D3,D2,D1,D0,A1,A0)BEGINIF(A0='0' AND A1='0') THENY<=D0 ;ELSIF (A0='0' AND A1='1') THENY<=D1 ;ELSIF (A0='1' AND A1='0') THENY<=D2 ;ELSIF (A0='1' AND A1='1') THENY<=D3 ;END IF;END PROCESS;END ARCHITECTURE ONE;仿真波形：仿真波形分析：D0-D3是数据输入端，A1,A0是控制输入端，Y是数据输出端。

当A0=0,A1=0时Y=D0；当A0=0,A1=1时Y=D1；当A0=1,A1=0时Y=D2；当A0=1,A1=1时Y=D3；实体框图：2.设计一个八选一数据选择器。

程序代码：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux8_1 ISPORT(A:IN STD_LOGIC_VECTOR(2DOWNTO 0);D0,D1,D2,D3,D4,D5,D6,D7:INSTD_LOGIC;S:IN STD_LOGIC;Y:OUT STD_LOGIC);END mux8_1;ARCHITECTURE dataflow OF mux8_1ISBEGINPROCESS(A,D0,D1,D2,D3,D4,D5,D6,D7,S)BEGINIF(S='1')THEN Y<='0';ELSIF(S='0'AND A="000")THEN Y<=D0;ELSIF(S='0'AND A="001")THEN Y<=D1;ELSIF(S='0'AND A="010")THEN Y<=D2;ELSIF(S='0'AND A="011")THEN Y<=D3;ELSIF(S='0'AND A="100")THEN Y<=D4;ELSIF(S='0'AND A="101")THEN Y<=D5;ELSIF(S='0'AND A="110")THEN Y<=D6;ELSE Y<=D7;END IF;END PROCESS;END dataflow;仿真波形：仿真波形分析：S为使能端，低电平有效。
