关于防烟排烟系统联动控制的做法1. 引言嘿，朋友们，今天咱们来聊聊一个和生活息息相关却常常被忽视的话题——防烟排烟系统的联动控制。
可能有人会觉得，这个话题听起来有点枯燥，但其实它和我们的安全、健康紧密相连。
想象一下，万一发生火灾，烟雾滚滚而来，我们可不想被困在那样的情况下，对吧？所以，了解这些系统的运作，真的是太重要了。
2. 防烟排烟系统的基本知识2.1 什么是防烟排烟系统？简单来说，防烟排烟系统就像是建筑物里的“呼吸系统”。
当火灾发生时，这套系统会自动启动，帮助排出有毒烟雾，保持空气清新，给人们提供逃生的机会。
就好比你在厨房炒菜时，油烟机在勤奋工作，把那些让人窒息的油烟都吸走。
想想，如果没有油烟机，那厨房可就变成“油烟弥漫”的战场了。
2.2 联动控制的重要性那么，为什么要联动控制呢？这就好比是你和朋友一起合作做一件事，大家齐心协力，效果自然更好。
联动控制的意思就是，防烟和排烟系统能够根据烟雾的浓度、温度等情况，自动调整工作状态。
这不仅能快速反应，还能在关键时刻减少人员伤亡，简直就是“危机时刻的英雄”呀！3. 如何实现联动控制？3.1 传感器的作用首先，咱们得有“眼睛”来发现问题，这就是传感器的工作。
它们能实时监测烟雾浓度，温度等信息。
一旦发现异常，立马发出信号，启动排烟设备。
就像是你的“警报器”，一旦有危险，就会立刻报警，提醒你注意。
3.2 控制中心的协调接着，控制中心就像是“指挥官”，它接收到信号后，会迅速判断情况并采取行动。
比如，启动排烟风机、关闭楼梯间的门等。
这样一来，烟雾就不会蔓延到安全的区域，为大家争取了宝贵的逃生时间。
想象一下，如果指挥官反应慢，那可就麻烦大了，大家可不想“望天兴叹”吧。
4. 实际应用案例4.1 购物中心的成功故事在某大型购物中心，一旦火灾警报响起，整个防烟排烟系统便迅速联动，烟雾被有效排出，顾客们安全撤离，毫发无伤。
这让不少人感叹，科技的力量真是厉害！就像看了一部精彩的动作电影，惊心动魄又不失幽默。
防排烟系统的联动控制模版联动控制是指将多个设备或系统进行协同操作，以实现更高效、更安全、更节能的控制策略。
在防排烟系统中，联动控制起着至关重要的作用，能够确保烟雾排放通畅、保护人员安全。
以下是防排烟系统的联动控制模板。
1. 联动控制对象及传感器安装位置在防排烟系统中，联动控制的主要对象包括排烟风机、排烟阀门、烟雾传感器、温度传感器等。
这些设备应在适当的位置安装，以确保其正常工作和准确感知环境变化。
- 烟雾传感器安装位置：烟雾传感器应安装在重要防火区域，如楼梯间、走廊等。
传感器安装位置应避免阳光直射、风口或排烟风机吹风的地方。
- 温度传感器安装位置：温度传感器应安装在易燃易爆物品附近，以便在温度升高时能够及时发出报警信号。
- 排烟风机和排烟阀门位置：排烟风机和排烟阀门应根据建筑物的结构和设计确定。
通常情况下，排烟风机应安装在建筑物的高处，排烟阀门应安装在有需要排烟的区域。
2. 联动控制策略防排烟系统的联动控制策略应根据实际情况和需求来确定，以下是一些常用的控制策略：- 烟雾传感器联动控制：当烟雾传感器检测到有烟雾产生时，应自动启动排烟风机和打开排烟阀门，以及及时发送警报信号。
- 温度传感器联动控制：当温度传感器检测到有危险温度升高时，应自动启动排烟风机和打开排烟阀门，以及及时发送警报信号。
- 人工干预控制：在某些特殊情况下，可能需要人工干预来控制防排烟系统。
例如，当有人员发现火灾或烟雾时，应立即按下紧急停止按钮，停止排烟风机和关闭排烟阀门。
3. 联动控制逻辑联动控制的逻辑是指通过编程控制来实现各个设备之间的协同操作。
以下是联动控制的基本逻辑：- 当烟雾传感器检测到有烟雾产生时，自动启动排烟风机和打开排烟阀门，并发送警报信号；- 当烟雾消失或温度降低到安全范围内时，自动停止排烟风机和关闭排烟阀门，并取消警报信号；- 当温度传感器检测到有危险温度升高时，自动启动排烟风机和打开排烟阀门，并发送警报信号；- 当温度降低到安全范围内时，自动停止排烟风机和关闭排烟阀门，并取消警报信号；- 当有人员发现火灾或烟雾时，按下紧急停止按钮，停止排烟风机和关闭排烟阀门；- 当火灾或烟雾被消除后，手动恢复正常工作模式。

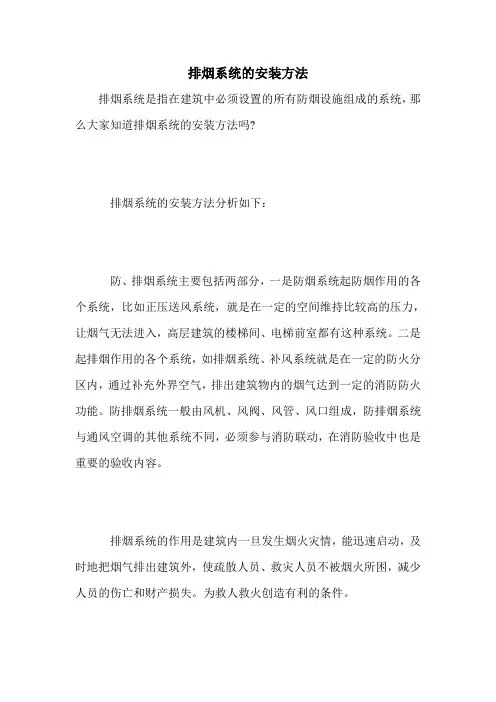

排烟系统的安装方法
排烟系统是指在建筑中必须设置的所有防烟设施组成的系统，那么大家知道排烟系统的安装方法吗?
排烟系统的安装方法分析如下：
防、排烟系统主要包括两部分，一是防烟系统起防烟作用的各个系统，比如正压送风系统，就是在一定的空间维持比较高的压力，让烟气无法进入，高层建筑的楼梯间、电梯前室都有这种系统。
二是起排烟作用的各个系统，如排烟系统、补风系统就是在一定的防火分区内，通过补充外界空气，排出建筑物内的烟气达到一定的消防防火功能。
防排烟系统一般由风机、风阀、风管、风口组成，防排烟系统与通风空调的其他系统不同，必须参与消防联动，在消防验收中也是重要的验收内容。
排烟系统的作用是建筑内一旦发生烟火灾情，能迅速启动，及时地把烟气排出建筑外，使疏散人员、救灾人员不被烟火所困，减少人员的伤亡和财产损失。
为救人救火创造有利的条件。
自然排烟应设于房间的上方，宜设在距顶棚或顶板下800mm 以内，其间距以排烟口的下边缘计。
自然进风应设于房间的下方，设于房间净高的1/2以下。
其间距以进风口的上边缘计。
内走道和房间的自然排烟口，至该防烟分区最远点应在30m以内。
自然排烟窗、排烟口中、送风口应设开启方便、灵活的装置。
需要排烟的房间，可开启外窗面积不应小于该房间面积的2%，净空高度小于12m的中庭，可开启的天窗或高侧窗的面积不应小于该中庭地面积的5%
以上内容由调查整理，希望能够帮到大家，下期生活安全知识讲座中。

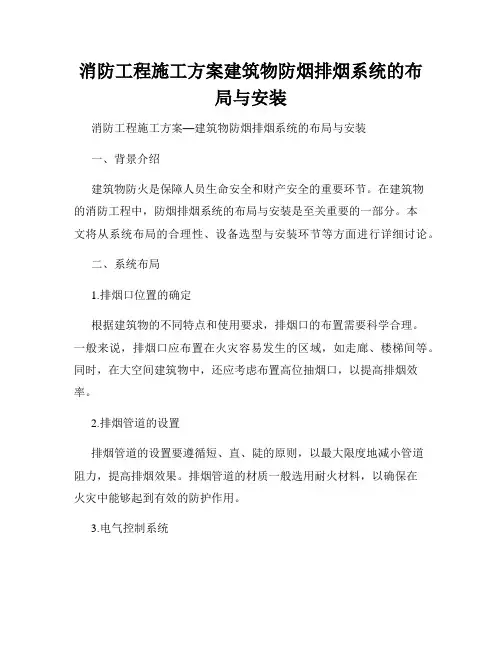

消防工程施工方案建筑物防烟排烟系统的布局与安装消防工程施工方案—建筑物防烟排烟系统的布局与安装一、背景介绍建筑物防火是保障人员生命安全和财产安全的重要环节。
在建筑物的消防工程中，防烟排烟系统的布局与安装是至关重要的一部分。
本文将从系统布局的合理性、设备选型与安装环节等方面进行详细讨论。
二、系统布局1.排烟口位置的确定根据建筑物的不同特点和使用要求，排烟口的布置需要科学合理。
一般来说，排烟口应布置在火灾容易发生的区域，如走廊、楼梯间等。
同时，在大空间建筑物中，还应考虑布置高位抽烟口，以提高排烟效率。
2.排烟管道的设置排烟管道的设置要遵循短、直、陡的原则，以最大限度地减小管道阻力，提高排烟效果。
排烟管道的材质一般选用耐火材料，以确保在火灾中能够起到有效的防护作用。
3.电气控制系统防烟排烟系统的电气控制系统应设计合理，确保系统能够正常运行。
采用自动控制技术，通过烟雾传感器等设备实时监测火灾情况，触发排烟系统的启动和停止，提高系统的灵敏度和反应速度。
三、设备选型与安装1.排烟风机在防烟排烟系统中，排烟风机是关键设备之一。
合理的选型和布置能够确保系统能够有效排烟。
排烟风机的选型应根据建筑物的大小、高度和所需排烟量等因素来确定，同时要考虑耐火性能和使用寿命等方面。
2.烟雾探测器烟雾探测器是实时监测火灾情况的重要设备，其灵敏度和准确性直接影响到系统的排烟效果。
在布置烟雾探测器时，应选择适当的位置，确保能够及时准确地检测到烟雾，触发排烟系统的启动。
3.防火阀门防火阀门是防止烟雾和火灾蔓延的关键设备。
在安装防火阀门时，要确保门体可靠密封，避免烟雾和火灾通过门缝流入其他区域。
此外，还需定期检测和维护阀门的正常运行。
四、安全性与可靠性要求防烟排烟系统的布局与安装要满足一定的安全性和可靠性要求。
在设计与施工过程中，要符合相关的消防设计规范和标准，确保系统能够在火灾发生时及时启动，并可有效排除烟雾，保障人员的疏散安全。
五、维护与管理防烟排烟系统在正常运行期间需要进行系统的维护与管理工作。

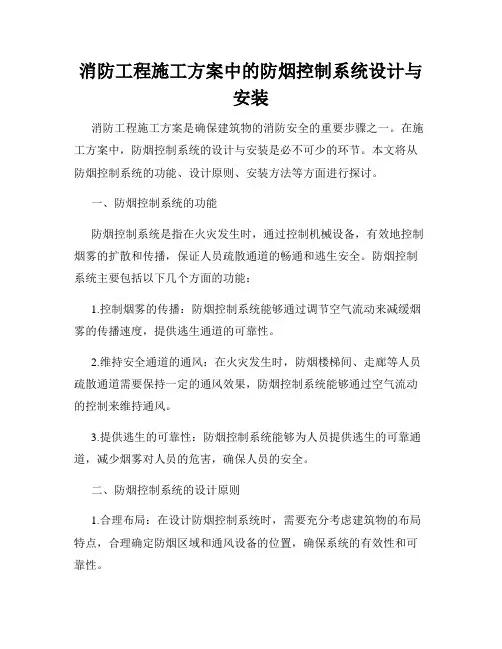

消防工程施工方案中的防烟控制系统设计与安装消防工程施工方案是确保建筑物的消防安全的重要步骤之一。
在施工方案中，防烟控制系统的设计与安装是必不可少的环节。
本文将从防烟控制系统的功能、设计原则、安装方法等方面进行探讨。
一、防烟控制系统的功能防烟控制系统是指在火灾发生时，通过控制机械设备，有效地控制烟雾的扩散和传播，保证人员疏散通道的畅通和逃生安全。
防烟控制系统主要包括以下几个方面的功能：1.控制烟雾的传播：防烟控制系统能够通过调节空气流动来减缓烟雾的传播速度，提供逃生通道的可靠性。
2.维持安全通道的通风：在火灾发生时，防烟楼梯间、走廊等人员疏散通道需要保持一定的通风效果，防烟控制系统能够通过空气流动的控制来维持通风。
3.提供逃生的可靠性：防烟控制系统能够为人员提供逃生的可靠通道，减少烟雾对人员的危害，确保人员的安全。
二、防烟控制系统的设计原则1.合理布局：在设计防烟控制系统时，需要充分考虑建筑物的布局特点，合理确定防烟区域和通风设备的位置，确保系统的有效性和可靠性。
2.合理调节风量：防烟控制系统需要根据不同的楼层、房间的大小和使用情况，合理调节通风风量，保证烟雾排出和人员逃生的需要。
3.可靠的供电和控制装置：防烟控制系统的供电和控制装置必须具备可靠性和稳定性，以确保系统在火灾发生时能够正常工作。
4.合理选择设备：在选择防烟控制设备时，需要综合考虑设备的性能、质量和价格等因素，确保设备符合相关的国家标准和规范要求。
三、防烟控制系统的安装方法1.确定安装位置：根据设计要求和建筑结构特点，确定防烟控制设备的安装位置。
通常情况下，防烟排烟风机、排烟口、防火门等设备需与建筑物的防火分区相对应，并且布局合理。
2.安装设备：根据设计图纸和相关规范，进行防烟控制设备的安装工作。
确保设备完好无损，连接正确，并按照相关要求进行固定和密封。
3.安装控制系统：根据设计要求和建筑物的结构特点，安装防烟控制系统的控制设备。
确保控制系统与防烟设备的连接正确，信号传输可靠。
防排烟系统的联动控制 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】防排烟系统的联动控制一、防烟系统的联动控制对采用总线控制的系统，当某一防火分区发生火灾时，将该防火分区内的感烟、感温探测器探测的火灾信号发送至消防控制主机，主机发出开启与探测器对应的该防火分区内前室及合用前室的常闭加压送风口的信号，至相应送风口的火警联动模块，由它开启送风口，消防控制中心收到送风口动作信号，就发出指令给装在加压送风机附近的火警联动模块，启动前室及合用前室的加压送风机，同时启动该防火分区内所有楼梯间的加压送风机。
当防火分区跨越楼层时，应开启该防火分区内全部楼层的前室及合用前室的常闭加压送风口及其加压送风机。
当火灾确认后，火灾自动报警系统应能在15s内联动开启常闭加压送风口和加压送风机。
除火警信号联动外，还可以通过联动模块在消防中心直接点动控制，或在消防控制室通过多线控制盘直接手动启动加压送风机，也可手动开启常闭型加压送风口，由送风口开启信号联动加压送风机。
另外设置就地启停控制按钮，以供调试及维修用。
系统中任一常闭加压送风口开启时，相应加压风机应能联动启动。
火警撤销由消防控制中心通过火警联动模块停加压送风机，送风口通常由手动复位。
消防控制设备应显示防烟系统的送风机和阀门等设施的启闭状态。
防烟楼梯间及前室、消防电梯间前室和合用前室加压送风控制程序如图3-10-22所示二、排烟系统的联动控制机械排烟系统中的常闭排烟阀（口）应设置火灾自动报警系统联动开启功能和就地开启的手动装置，并与排烟风机联动。
火警时，与排烟阀（口）相对应的火灾探测器探得火灾信号发送至消防控制主机，主机发出开启排烟阀（口）信号至相应排烟阀的火警联动模块，由它开启排烟阀（口），排烟阀的电源是直流24V。
消防控制主机收到排烟阀（口）动作信号，就发出指令给装在排烟风机、补风机附近的火警联动模块，启动排烟风机、补风机。

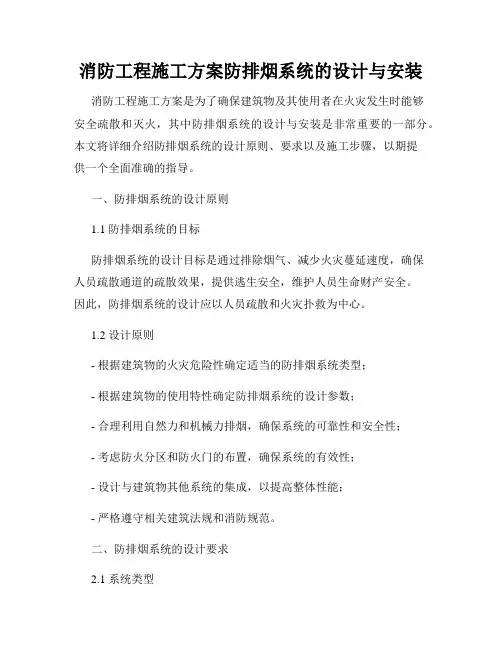

消防工程施工方案防排烟系统的设计与安装消防工程施工方案是为了确保建筑物及其使用者在火灾发生时能够安全疏散和灭火，其中防排烟系统的设计与安装是非常重要的一部分。
本文将详细介绍防排烟系统的设计原则、要求以及施工步骤，以期提供一个全面准确的指导。
一、防排烟系统的设计原则1.1 防排烟系统的目标防排烟系统的设计目标是通过排除烟气、减少火灾蔓延速度，确保人员疏散通道的疏散效果，提供逃生安全，维护人员生命财产安全。
因此，防排烟系统的设计应以人员疏散和火灾扑救为中心。
1.2 设计原则- 根据建筑物的火灾危险性确定适当的防排烟系统类型；- 根据建筑物的使用特性确定防排烟系统的设计参数；- 合理利用自然力和机械力排烟，确保系统的可靠性和安全性；- 考虑防火分区和防火门的布置，确保系统的有效性；- 设计与建筑物其他系统的集成，以提高整体性能；- 严格遵守相关建筑法规和消防规范。
二、防排烟系统的设计要求2.1 系统类型根据建筑物的特点和火灾危险性，可以选择自然通风、机械排烟或自然通风与机械排烟相结合的系统。
2.2 设计参数- 确定建筑物的防排烟区域和防排烟段的数量和尺寸；- 根据建筑物的高度、面积和使用特点，确定排烟设备的数量和排烟量；- 设置合适的烟温探测器、烟雾探测器和报警器，以检测火灾并启动防排烟系统；- 确保排烟设备的排烟口和进风口的布置合理，以保证烟气排出和新风补给的效果。
2.3 防火分区和防火门根据建筑物的使用特点和火灾风险，合理设置防火分区和防火门，以保证防排烟系统的有效性。
三、防排烟系统的施工步骤3.1 施工前准备- 确定防排烟系统的设计图纸和施工方案；- 购买相应的材料和设备，确保施工的顺利进行；- 进行必要的工地布置和安全措施。
3.2 安装防排烟设备按照设计图纸和防排烟系统的要求，安装防排烟设备，包括烟温探测器、烟雾探测器、报警器等。
3.3 布置排烟通道根据建筑物的结构和设计要求，合理布置排烟通道，确保烟气能够顺利排出，而不影响人员的疏散通道。

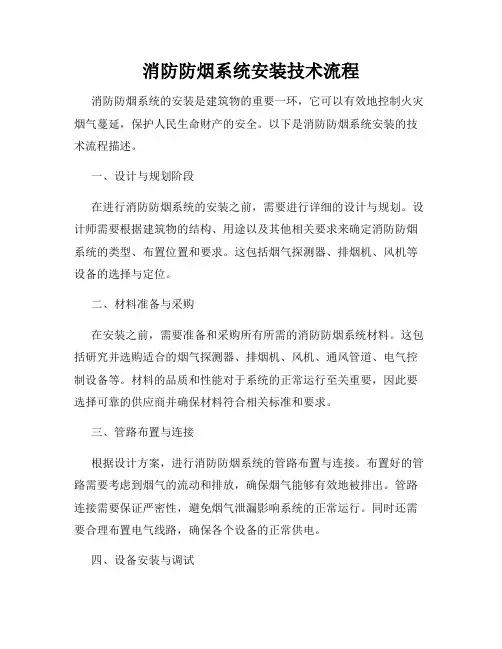

消防防烟系统安装技术流程消防防烟系统的安装是建筑物的重要一环，它可以有效地控制火灾烟气蔓延，保护人民生命财产的安全。
以下是消防防烟系统安装的技术流程描述。
一、设计与规划阶段在进行消防防烟系统的安装之前，需要进行详细的设计与规划。
设计师需要根据建筑物的结构、用途以及其他相关要求来确定消防防烟系统的类型、布置位置和要求。
这包括烟气探测器、排烟机、风机等设备的选择与定位。
二、材料准备与采购在安装之前，需要准备和采购所有所需的消防防烟系统材料。
这包括研究并选购适合的烟气探测器、排烟机、风机、通风管道、电气控制设备等。
材料的品质和性能对于系统的正常运行至关重要，因此要选择可靠的供应商并确保材料符合相关标准和要求。
三、管路布置与连接根据设计方案，进行消防防烟系统的管路布置与连接。
布置好的管路需要考虑到烟气的流动和排放，确保烟气能够有效地被排出。
管路连接需要保证严密性，避免烟气泄漏影响系统的正常运行。
同时还需要合理布置电气线路，确保各个设备的正常供电。
四、设备安装与调试安装好管路后，进行设备的安装与调试。
首先，安装各个设备，包括烟气探测器、排烟机、风机等。
安装时需要按照设备的要求进行正确连接，并进行固定和封装。
接下来，进行设备的调试，确保它们能够正常运行并满足设计要求。
五、系统验收与测试经过设备的安装与调试后，进行系统的验收与测试。
系统验收需要严格按照相关标准和规定进行，确保系统的性能和安全性。
测试包括烟气探测器的灵敏度测试、排烟机和风机的工作测试等，以验证系统的正常运行。
如果发现问题，需要及时修复和改进。
六、培训与维护系统安装完成后，对相关人员进行培训，使其熟悉消防防烟系统的操作与维护。
培训内容包括系统的使用方法、常见故障处理以及定期维护保养等。
定期的维护保养可以确保系统的性能和可靠性，预防故障的发生，并及时处理维修。
通过以上流程的细致安排与实施，消防防烟系统的安装可以确保高效、可靠，并与建筑物的结构与功能相协调。

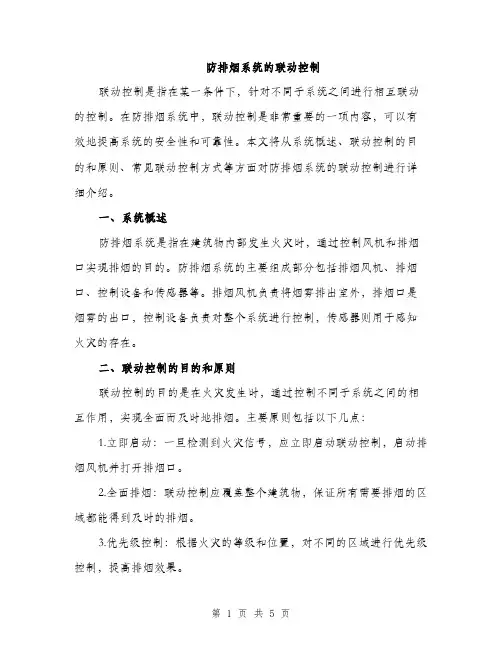

防排烟系统的联动控制联动控制是指在某一条件下，针对不同子系统之间进行相互联动的控制。
在防排烟系统中，联动控制是非常重要的一项内容，可以有效地提高系统的安全性和可靠性。
本文将从系统概述、联动控制的目的和原则、常见联动控制方式等方面对防排烟系统的联动控制进行详细介绍。
一、系统概述防排烟系统是指在建筑物内部发生火灾时，通过控制风机和排烟口实现排烟的目的。
防排烟系统的主要组成部分包括排烟风机、排烟口、控制设备和传感器等。
排烟风机负责将烟雾排出室外，排烟口是烟雾的出口，控制设备负责对整个系统进行控制，传感器则用于感知火灾的存在。
二、联动控制的目的和原则联动控制的目的是在火灾发生时，通过控制不同子系统之间的相互作用，实现全面而及时地排烟。
主要原则包括以下几点：1.立即启动：一旦检测到火灾信号，应立即启动联动控制，启动排烟风机并打开排烟口。
2.全面排烟：联动控制应覆盖整个建筑物，保证所有需要排烟的区域都能得到及时的排烟。
3.优先级控制：根据火灾的等级和位置，对不同的区域进行优先级控制，提高排烟效果。
4.安全保障：在联动控制过程中，要确保系统的安全性，避免出现误操作或其他安全问题。
三、常见联动控制方式1.传感器与控制设备联动：防排烟系统中，传感器起到了感知火灾的作用，控制设备则用于对系统进行控制。
在联动控制过程中，传感器检测到火灾信号后，将信号传送给控制设备，控制设备根据信号进行相应的控制操作，如启动排烟风机和打开排烟口等。
2.系统内部子系统联动：防排烟系统通常由多个子系统组成，如排烟风机、排烟口等。
在联动控制中，可以通过设置优先级来实现不同子系统之间的联动。
具体来说，当发生火灾时，控制设备可以根据火灾的位置和等级，选择相应的子系统进行控制，确保系统能够及时有效地排烟。
3.与其他安全设备联动：防排烟系统通常需要与其他安全设备进行联动，如火灾报警系统、自动喷水灭火系统等。
在联动控制中，当火灾报警系统检测到火灾时，会将信号传送给防排烟系统，触发相应的排烟控制操作。
防排烟系统的联动控制防排烟系统是建筑物、地下车库、商场等场所的安全设备之一，其作用是在火灾发生时，及时排除火灾产生的烟气和有害气体，保证人员疏散的通道畅通，减少火灾对人员和财产的损害。
防排烟系统的联动控制是指系统中的各个组成部分之间通过某种方式相互协调工作，以确保系统的正常运行和对火灾的快速响应。
下面将围绕防排烟系统的联动控制，从系统组成、联动控制原理和技术手段等方面进行详细介绍。
一、防排烟系统的组成防排烟系统通常由以下几个组成部分组成：1. 防排烟风机：负责将烟气排出建筑物内部，保持室内环境的安全。
防排烟风机通常包括主风机和备用风机，以确保系统的可靠运行。
2. 控制柜：是控制系统运行的中央控制器，通过与其他组件进行通信，实现防排烟系统的联动控制。
3. 烟气探测器：用于检测建筑物内部的烟气浓度，一旦烟气浓度超过设定值，控制柜将发出信号，触发其他组件的联动工作。
4. 疏散门和窗户：在火灾发生时，疏散门和窗户将打开，为人员提供逃生通道。
5. 喷淋系统：在火灾发生时，喷淋系统将喷洒水雾等物质进行灭火，同时也可以降低室内温度。
二、防排烟系统的联动控制原理防排烟系统的联动控制主要是通过控制柜实现的。
当烟气探测器检测到烟气浓度超过设定值时，控制柜将发出信号，触发其他组件的联动工作。
例如，控制柜可以启动防排烟风机，将烟气排出建筑物；同时，疏散门和窗户也会被打开，为人员提供安全通道；喷淋系统可以启动进行灭火。
在防排烟系统的联动控制中，还需要考虑以下几个因素：1. 可靠性：防排烟系统是建筑物的安全设备，其可靠性至关重要。
因此，在设计和选择系统时，应选择可靠性高的设备和技术手段，以确保系统的正常工作。
2. 灵敏度：烟气探测器应具有高灵敏度，能够及时检测到烟气浓度的变化，准确判断火灾发生的位置和规模。
3. 响应速度：防排烟系统的联动控制需要在火灾发生后迅速响应，将烟气排出建筑物，为人员疏散和灭火提供必要的时间和条件。
防排烟系统与消防联动控制实操经验文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）防排烟系统与消防联动控制实操经验摘要：本文描述了几种典型的防排烟系统与电气联动控制具体的实现方案；详细描述防排烟系统的电气控制原理及与消防报警系统的接口、联动控制关系。
在《建筑设计防火规范》中明确规定了高层及其它各类现代建筑的防排烟系统的设置要求。
在消防验收检测过程中，建筑防排烟系统与消防报警系统的联动控制是一项重要的功能检测项目。
防排烟系统、消防报警系统及消防联动控制系统是两个相对独立且密切相关的系统。
根据不同类型、功能的建筑，防排烟系统的设置形式不同，与消防报警系统的联动控制实现的方式也有所不同。
笔者在以往的工程项目实施过程中，遇到的比较典型的几种防排烟系统。
下面一一做介绍，以供参考。
一、几种典型的防排烟系统：1、通风与排烟系统分开设置。
在通风、空调系统的送、回风管路上设置防火阀，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭。
在排烟系统管道上或排烟风机的排风口处设置排烟阀，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭。
2、通风与排烟共用一套系统。
在系统管道上或排风兼排烟风机的排风口处设置排烟阀，平时呈开启状态，排风兼排烟风机低速运行。
一旦火灾发生时，排风兼排烟风机高速运行。
3、通风与排烟共用一套风管，分别设置通风机和排烟风机。
在系统管道上设置排烟阀，在系统管道末端设置“T”风管将通风机和排烟风机与系统风管连通。
通风机的送风口处设置防火阀，平时呈开启状态，当火灾一旦发生，电动关闭，风机关闭；排烟风机的排风口处排烟阀，平时呈关闭状态，当火灾一旦发生，电动开启，风机启动。
（如下图所示）二、电气联动控制原理1通风与排烟系统分开设置控制流程：控制原理：1）消防报警系统火灾探测器将火灾信号传送至消防主机。
消防工程施工方案建筑物防排烟系统的设计与安装消防工程在建筑物的安全设计和施工中起着至关重要的作用。
其中，防排烟系统是防止火灾蔓延、确保人员疏散通道畅通的重要组成部分。
本文将从设计和安装两个方面，探讨消防工程施工方案中建筑物防排烟系统的设计与安装。
一、设计1. 确定设计原则在设计防排烟系统时，首先需要明确设计原则。
这包括根据建筑物的尺寸、用途和人员密度等因素，确定烟气的排出量和排烟设备的选择。
同时，还要考虑疏散通道的布局，确保在火灾发生时人员能够迅速疏散。
2. 绘制施工图纸基于设计原则，工程师需要绘制详细的施工图纸，包括防排烟系统的主体架构、排烟风机、烟气探测器等相关设备的位置和布置。
图纸要准确反映建筑物的实际情况，便于安装施工。
3. 确定排烟设备根据施工图纸，确定所需的排烟设备。
排烟系统通常包括排烟风机、风道、防火门和排烟孔等组成部分。
选择合适的排烟设备要考虑其排烟量、噪音和能耗等因素，以保证系统的高效运行。
二、安装1. 施工准备工作在正式安装之前，需要做好施工准备工作。
这包括清理施工现场、检查施工材料和准备所需工具等。
确保施工过程中的安全性和顺利性。
2. 安装排烟风机和风道首先，根据施工图纸中的位置要求，安装排烟风机和风道。
排烟风机可以选择屋顶风机或者立式风机，根据实际情况进行选用。
风道的铺设要注意连接的紧密性和防火性能。
3. 安装烟气探测器和其他设备烟气探测器是防排烟系统中的重要组成部分，用于及时监测烟雾，触发排烟设备。
此外，还需要安装防火门和排烟孔，以便在火灾发生时烟气能够迅速排出，并保证人员的安全疏散。
4. 安装测试和调试完成设备的安装后，需要进行测试和调试。
对排烟系统进行全面检查，确保设备能够正常运行。
同时，还需要进行演练和实际疏散演习，以验证防排烟系统的有效性和稳定性。
总结：消防工程施工方案中建筑物防排烟系统的设计与安装是确保建筑物火灾安全的重要环节。
在设计阶段，需要明确设计原则、绘制施工图纸以及确定排烟设备。
消防通风防排烟系统安装方案
一、系统概述
1.1系统功能
1.2系统组成
二、系统设计
2.1系统布局
2.2系统容量
2.3系统控制
2.4系统供电
2.5系统安全性考虑
三、系统安装
3.1通风机安装
通风机应安装在消防通风防排烟系统的风机室内，通风机与管道之间应采用柔性连接，以减少振动和噪音。
通风机的安装位置应该便于维修和日常检修。
3.2管道布置
排烟管道应按照设计要求进行布置，管道的弯头和分支应尽量减少，以保证排烟的畅通。
管道应采用防火材料进行包裹，以减少火灾蔓延的风险。
3.3排烟口设置
排烟口应根据建筑物的布局和人员密集区域进行合理设置，以确保烟雾能够快速排出。
排烟口的直径应符合设计要求，避免烟雾外溢。
3.4控制系统安装
控制系统应安装在易于管理和操作的位置，控制系统与各个通风机、排烟口的连接应牢固可靠，以确保控制信号能够准确传递。
3.5电源接入
四、系统调试与维护
4.1系统调试
4.2系统维护
总结：以上是一个关于消防通风防排烟系统的安装方案，通过合理的系统设计、规范的系统安装和定期的系统维护，可以提高建筑物火灾安全性，保护人员的生命安全。
防排烟系统设备及附件选用与安装手册引言防排烟系统是建筑物中的一个重要组成部分，它的主要功能是排除烟雾和有毒气体，确保建筑物内的人员安全。
本手册将介绍防排烟系统设备及附件的选用与安装。
一、设备选用1.1 防排烟风机•选用具有良好的排烟性能和高效能的风机。
•风机的型号和容量应根据建筑物的楼层面积、楼层数和烟雾排出速度来确定。
•风机材质应选用耐腐蚀、耐高温的材料。
1.2 排烟口及管道•排烟口的数量和位置应符合设计规范，以确保有效排烟。
•管道材质应具有良好的耐腐蚀性和耐高温性。
•管道的设计应避免过多的弯曲和阻力，以保证烟雾顺利排出。
1.3 控制柜•控制柜应具备灵活性和可靠性，能够控制风机和其他防排烟设备的启动和停止。
•控制柜内部的电路应符合相关安全标准。
二、附件选用2.1 烟雾探测器•烟雾探测器应能够及时准确地检测到烟雾，并发出报警信号。
•选用具有高灵敏度和可靠性的烟雾探测器。
2.2 温度探测器•温度探测器应能够监测建筑物内部的温度变化，并在达到预设温度时发出报警信号。
•选用具有高精度和稳定性的温度探测器。
2.3 电气控制元件•选用具有保护功能、耐高温和防火能力的电气控制元件。
•控制元件应具有可靠性和稳定性，能够正常工作并承受高温环境。
2.4 防火门•防火门应能够阻止烟雾和火焰的传播，保护人员安全。
•防火门的材质应符合相关的防火标准，并能在火灾发生时自动关闭。
三、安装步骤3.1 设备安装1.根据设计要求确定风机的安装位置，并固定好风机。
2.安装排烟口和管道，确保其与风机连接紧密，并避免漏风。
3.安装控制柜，将风机和其他设备的电路连接到控制柜上，确保电路连接正确。
3.2 附件安装1.安装烟雾探测器和温度探测器，将其连接到控制柜上，并进行相应的调试和测试。
2.安装电气控制元件，确保其与控制柜和其他设备的电路连接正确。
3.安装防火门，并进行相应的调试和测试，确保其能够正常关闭和阻止烟雾传播。
四、安装注意事项•在安装过程中，应严格按照设计要求和相关安全标准进行操作。
