机械制图内容1汇总

机械制图知识点总结机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

学好机械制图对于机械相关专业的学习以及未来从事机械设计、制造等工作都具有重要意义。

以下是对机械制图主要知识点的总结。

一、制图的基本知识1、图纸幅面和格式图纸幅面有 A0、A1、A2、A3、A4 等，根据实际需要选择合适的幅面。

图框格式分为留装订边和不留装订边两种。

2、比例指图样中图形与其实物相应要素的线性尺寸之比。

常用比例有 1:1、1:2、2:1 等。

3、字体字体应工整、笔画清楚、间隔均匀、排列整齐。

汉字应写成长仿宋体。

4、图线粗实线、细实线、虚线、点画线等有不同的用途。

粗实线用于可见轮廓线，细实线用于尺寸线、尺寸界线等。

5、尺寸标注尺寸由尺寸界线、尺寸线、尺寸数字组成。

尺寸标注应符合国家标准，清晰、准确、完整。

二、投影法基础1、中心投影法投射线汇交于一点的投影法。

常用于绘制透视图，具有较强的立体感。

2、平行投影法投射线相互平行的投影法。

又分为正投影法和斜投影法，机械制图主要采用正投影法。

三、点、线、面的投影1、点的投影点的投影规律：点的正面投影与水平投影的连线垂直于 X 轴，点的正面投影与侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。

2、直线的投影直线的投影特性：当直线平行于投影面时，投影反映实长；当直线垂直于投影面时，投影积聚为一点；当直线倾斜于投影面时，投影比实长短。

3、平面的投影平面的表示方法：用几何元素表示，如三角形、四边形等；用迹线表示。

四、基本几何体的投影1、棱柱由两个底面和若干个侧面组成，侧面为矩形。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为矩形。

2、棱锥由一个底面和若干个三角形侧面组成。

投影特点：在与底面平行的投影面上，投影为多边形，反映底面实形；在其他投影面上，投影为三角形。

3、圆柱由两个底面和一个侧面组成，侧面为曲面。

一、机械制图的种类机械制图根据不同的用途和表现形式，可以分为三种基本类型：工程制图、装配制图和零件制图。

1. 工程制图：工程制图是将机械产品的总体结构和外形以草图或实物图的方式画出来，用以表示产品的真实形状和尺寸。

工程制图通常包括主视图、俯视图、侧视图等内容，用于表示产品的整体结构和外形。

2. 装配制图：装配制图是将机械产品的各个零部件按照其在实际装配中的位置和相互关系，以示意图的形式画出来，用以表示产品的装配方式和结构。

3. 零件制图：零件制图是将机械产品的每一个零部件按照其真实形状和尺寸，以工程图的形式画出来，用以表示产品的具体结构和尺寸。

以上三种类型的制图内容是相互联系、相辅相成的，它们共同构成了对机械产品整体结构和零部件详细结构的完整表达。

二、机械制图的常用符号在机械制图过程中，会用到一系列的图形符号或标注，以表示零部件的各种尺寸、加工方式、表面处理等信息。

常用的机械制图符号主要包括尺寸标注、表面粗糙度标记、公差标注、加工符号等。

1. 尺寸标注：尺寸标注是用数字、箭头和线段等符号，标记零部件各种尺寸的大小和位置。

它包括线性尺寸、角度尺寸、圆的直径和半径、螺纹的尺寸等内容，可以清晰地表示零部件的几何形状和尺寸。

2. 表面粗糙度标记：表面粗糙度标记是用特定的符号和字母，标记零部件表面的粗糙度要求和加工方法。

它包括不同的表面粗糙度符号、加工方法符号及其位置等内容，可以明确表示零部件表面的加工要求。

3. 公差标注：公差标注是用字母、数字和符号，标记零部件尺寸和形位公差的大小和位置。

它包括线性公差、角度公差、位置公差、圆度公差、直线度公差等内容，可以精确表示零部件的尺寸公差和形位公差。

4. 加工符号：加工符号是用简明的图形和文字，标记零部件的加工方式和工艺要求。

它包括车削、铣削、钻削、磨削、切削、组合加工等内容，可以清晰表示零部件的加工方法和加工工艺。

以上常用符号和标注的正确使用，是进行机械制图过程中必须要掌握的基本技能，它们能够有效地传递和表达零部件的相关信息，为制造和加工提供了重要的依据。

可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。

本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。

补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。

2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。

例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。

有时标准号后带小数点，表示系列标准的分号。

一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。

2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。

不留装订边：各边均为e 。

注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。

（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。

为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。

——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。

2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。

标题栏的格式可以由各单位自定。

标题栏的长度一般为180或140。

机械制图知识点小结（一）1、机械制图的图纸幅面分为基本幅面和加长幅面两大类。

基本幅面有A0 、 A1 、A2 、 A3 、 A4 五种。

A4图纸的尺寸为210X297。

加长幅面的尺寸由基本幅面短边成整数倍增加后得出的。

2、在图样中必须用粗实线画出图框，图框有留装订边和不留装订边的两种格式，同一产品的所有图样均应采用同一种格式。

3、比例是指图样中图形与其实物相应要素的线性尺寸之比。

比例分为3种，分别是原值比例、放大比例、缩小比例。

5:1是放大比例。

4、同一机件如用不同的比例画出，其图形大小变化，但图上标注的尺寸数值不变5、图样上的汉字应采用长仿宋体，字体的号数代表字体的高度。

字体高度尺寸有1.8 mm、2.5mm、3.5mm、5mm、7mm、10mm、14mm和20mm八种。

汉字的字号不小于3.5mm6、图样中字母和数字分为A型和B型两种,可写成斜体或直体，斜体字的字头向右倾斜，与水平基线成75°。

用作分数、指数、极限偏差、注脚等的数字及字母，一般应采用小一号字体。

在同一图样上只允许选用一种形式的字体。

7、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线用细点画线画出。

8、两条平行线之间的最小间距不得小于0.7mm，图样中虚线以及各种点画线相交时，应相交于画,而不应相交于点或间隔，当两种或两种以上图线重叠时，应按以下顺序优先画出所有的图线，可见轮廓线、不可见轮廓线、轴线和对称中心线、细双点画线.9、注尺寸时应严格执行国家标准，做到正确、齐全、清晰、合理。

10、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

11、图样中的尺寸，以mm（毫米）为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

12、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

一、机械制图基础知识1.机械制图的概念机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。

通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。

2.机械制图的分类按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。

3.机械制图的规定机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。

4.机械制图的机构基本构成机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。

5.机械制图的常用标准符号机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。

6.机械制图的常用尺度机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。

7.机械制图的投影法机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。

8.机械制图的视图机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。

9.机械零件的图样标注机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。

1.绘制简单零件图与装配图绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。

绘制装配图需要掌握零件的符号标注和装配关系的表现。

2.绘制螺纹与键槽图样绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。

3.绘制轴承、联接和焊接图样绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。

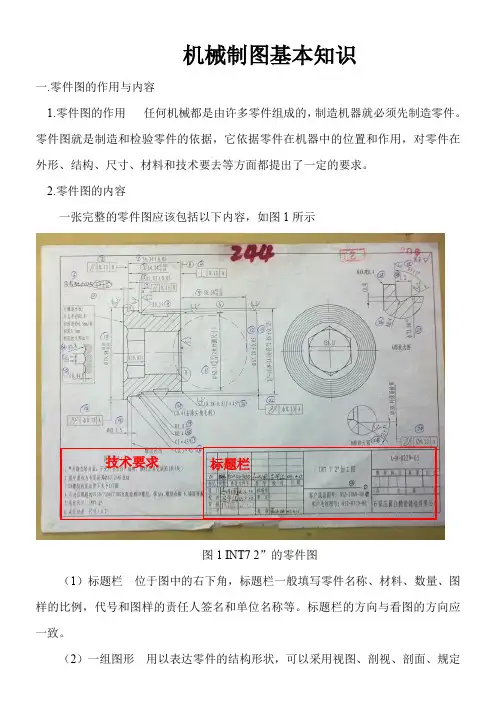

机械制图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1 INT7 2”的零件图（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

（2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定标题栏技术要求画法和简化画法等表达方法表达。

（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二、视图基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。

三、全剖半剖为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。

全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。

四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

2）实际尺寸通过测量获得的尺寸。

3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差，偏差可正可负。

• 右视图 • 主视图• 俯视图• 左视图后视图• 仰视图从右向左投射从下向上投射从后向前投射左视后视除后视图外，靠近主视图的一边是物体的后面高右左规律左视后视长可以采用向视图。

向视图是可自由配置的视图，它的标注方法为：在向视图的（×为大写的英文字母，等），并在相应视图的附近用箭头指明投影方向，并注写相同C CB用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。

局部视图的范围用波浪线表示。

当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。

局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配★增设一个与倾斜表面平行的辅助投影面。

★将倾斜部分向辅助投影面投射。

斜视图是物体向不平行于基本投影面的平面投射所得的视图。

斜视图通常配置在相应视图附近。

标注方法如上图.允许将斜视图旋转配置，但需在斜视图切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。

想象哪部分移走了？剖面区域的形状？哪些部分A(细单点长画线)。

表示剖切面起、迄和转折位置及投射通过机件的对称面或轴线且 平行或垂直于投影面。

剖切是一种假想4.全部画出虚线省略不画允许画少量虚线。

通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成 454545°°角；同一物体的各个剖面区域，其剖面线画法应一致。

B CAA AA不能表达外形存在什么问题？半剖视　以对称线为界，一半画视图，一半画剖视。

内、外形都需要表达，而形状又基本对称时。

画半剖视图时必须注意的问题：1234剖开物体所得的剖视图。

地剖开物体所得的剖视图。

可用双折线代替波浪线。

实心杆上有孔、槽时，应采用局部剖视。

2正确A－A5正确在一个视图中，局部剖的数量不宜过多。

AAA－AB。

A两剖切面的交线一般应与机件的轴线重合。

在剖切面后的其它结构仍按原来位置投射。

当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。

机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。

它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。

2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。

3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。

4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。

二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。

2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。

3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。

4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。

三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。

2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。

3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。

4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。

5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。

6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。

7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。

四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。

2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。

机械制图基础知识（一）一、图幅及图框格式GB/T14689-1993（单位/mm)幅面代号A0 A1 A2 A3 A4 A5841x1189 594x841 420x594 297x420 210x297 148x210宽度x长度（BxL）25留装订边装订边宽a其他周边10 5宽c周边宽c 20 10不留装订边二、比例比例是指图中图形与其实物相应要素的线性尺寸之比，其符号为：“：”。

比值为1的比例，称原值比例，以1：1表示。

比值大于1的比例称为放大比例，常用为5：1和2：1。

比值小于1的比例称为缩小比例，常用为1：2、1：5和1：10。

不论放大或缩小比例，图样上的尺寸数字都应按机件的基本尺寸标注。

优先选用比例：放大比例：5：1、2：1、1x10：1及它们（5、2、10）x10n：1；缩小比例：1：2、1：5、1：10及1：它们x10n；必要时允许采用比例：放大比例：4：1、2.5：1及它们x10n：1；缩小比例：1：1.5、1：2.5、1：3、1：4、1：6以及1：它们x10n。

注：n为正整数。

三、图线线宽：粗实线、粗点划线的线宽为d；细实线、波浪线、双折线、虚线、细点划线、双点划线的线宽为粗实线的一半（d/2）；注：1、图线宽度d应根据图形的大小和复杂程度，在0.5~2mm间选择。

细线的宽度约为d/2。

2、图线宽度d（单位：mm）的推荐系列为（该数系的公比为1：）：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2。

由于图样复制中存在的困难，应尽量避免采用线宽0.18mm以下的图线。

技术制图中图线分粗线、中粗线、细线三种，它们的宽度比率为4：2：1。

在机械图样中采用粗、细两种线宽，它们之间的比率为2：1。

粗实线：用于表示可见轮廓线、可见过渡线。

（较全面应用：可见棱边线、可见轮廓线、相贯线、螺纹牙顶线、螺纹长度终止线、齿顶线（圆）、表格图、流程图中的主要表示线、系统结构线（金属结构工程）、模样分型线、剖切符号用线）细实线：用于表示尺寸线、尺寸界限、通用剖面线、引出线、重合断面的轮廓线、过度线。

机械制图复习知识点(一)机械制图是机械设计的重要组成部分，也是机械制造加工、装配、维修的基础。

在学习机械制图时，需要掌握一些基础知识点，本文将对机械制图的一些复习知识点进行总结。

一、图形的画法在机械制图中，常见的图形包括直线、圆、椭圆、圆弧、角度等。

在画这些图形时，需要掌握基本的画法和注意事项，如直线需要使用尺子等辅助工具，在确定圆心和半径时需要用到圆规等工具。

二、视图的表示机械制图中，为了便于设计、制造和维修等操作，需要将三维物体用二维图形表示出来。

一个物体的正视图、左视图、底视图等表现出该物体的各个面，也就是各个表面向观察者展示的外观。

在制图时要注意各个视图之间的关系，如上视图应和前视图等保持一致。

三、尺寸的标注机械制图中，尺寸的标注是非常重要的一个环节，标注不清晰或者有误可能导致制造出的零件无法使用。

常见的标注方式包括大小框轮廓线标注法、基准尺寸标注法、标准尺寸标注法等。

在标注时，需要明确尺寸的起点、终点和基准面等信息。

四、公差的表示在机械制图中，为了保证零件的制造精度，需要标注公差。

同时还需要明确公差的类型和数值，如线性公差、角度公差、形位公差等。

在标注公差时，也需要参考相应的标准，如GB/T 1184-1996、GB/T 1804-1992等。

五、剖视图的表达在机械制图中，有时需要展现物体内部的结构或者交叉面的情况，此时可以采用剖视图的方式进行表达。

常用的剖视图包括全剖视图、半剖视图、部分剖视图等。

在制图时，需要明确剖面的位置和方式，如采用斜截面、垂直截面等。

以上就是机械制图的一些基础知识点，希望能够对读者进行一些复习指导，提高制图的准确性和效率。

在实际操作中，还需要结合对于零件和机械系统的理解及深入掌握，才能绘制出高质量的机械制图。

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

尺寸标注：1.任何线不要穿过尺寸数字2.半圆或者小于半圆标半径3.4.多边形用一个尺寸标注共三种方式：外接圆直径、内切圆直径、正多边形边长5.（x）32前要加注直径符号6.7.P321尺寸标注2.3.48.中心线不能做尺寸线（上面写数字的那条线）9.分布在对称线两侧的相同尺寸，且尺寸大小相同，可仅标注其中一侧的结构尺寸10.角度的尺寸数字一律水平书写11.正棱柱的尺寸标注：（右上为拉伸方向，右下直径符号别漏写）12.（定位直径，环的直径）（下底，上底，H）13.回转体形状参数右上：回转轴线方向，右下：回转角度14.同心同半径的圆弧标直径15.每个方向至少有一个基准，通常以物体的底面、端面、对称面和轴线作为基准16.相贯线上不能标注尺寸17.组合体某方向是回转面时，该方向不直接标注总体尺寸标注一侧转向线和轴线之间的距离也不行18.只要是和直径有关地尺寸，写出来一定要带直径符号投影法：1.中心投影法：投射线交于一点1‘特性：类似性（投影面平行于投影物体的面）、实型性（投影面平行于投影物体的面）、积聚性2.平行投影法（可反应物体的实际大小）：正投影（投影线垂直投影面）、斜投影（投影线倾斜于投影面）3.多面正投影图：水平投影面H（xoy）、正立投影面V（xoz）、侧立投影面W（yoz）反映上下方位：V、W（Z轴）反映左右方位：H、V（x轴）反映前后方位：W、H（y轴）4.轴测投影图：正等轴测图、斜二轴测图，是单面投影图5.标高投影图：属于正投影图6.透视投影图：采用中心投影法7.采用平行投影法的：多面正投影图、斜二轴测图（斜投影）、标高投影图（正投影）8.第一角投影：物体处于投影面和投射中心之间，主要使用的国家为德国、俄罗斯、法国、中国9.第三角投影：投影面处于投射中心和空间物体之间。

美国、加拿大等国家使用10.采用正投影法：标高投影图、正等轴测图11.照片成像采用中心投影法12.应全选制图基本知识：1.长仿宋字2.带装订边为c，不带装订边为e3.图幅比例：实物比例剖视图：1.波浪线不能和面的投影线重合，如错误2.剖视图中水平环面积聚的线不要漏画3.4.和主要轮廓成45°，而不是非要和水平方向成45°5.6.全剖视图标注：即粗短划和字母都不用标注按投影位置配置且中间无隔开，可省略箭头7.肋板剖切的两种情况8.注意圆柱形成的交线，和转向线不共线的情况9.肋板横向剖切，不属于不完整体素按不剖处理的情况10.半剖视图不剖的一半，不再标注虚线11.阶梯剖中可以出现不完整要素的情况：两个图形有公共对称线或轴线时，以对称中心线和轴线为界，各画一半12.相交剖切面剖切得到的视图，一定要标注剖切符号和剖视图名称13.由多个连续相交的剖切面剖开机件时用展开画法，标注别忘写后缀14.半剖视图以细实线作为分界线，不要忽略这点！15.中间有棱线时，尽量不要用半剖法16.波浪线不要画在形体相切的地方断面图：1.对称断面图是指在投影方向上对称（箭头向两个相反的方向，得到的视图形状一样）2.剖切面通过回转面形成的孔或凹坑的轴线时，孔或凹坑部分按剖视画；剖切非回转体结构出现断面区域分离时，按剖视画3.4.转正的移出断面图，别忘加旋转符号5.断开处以细波浪线封口6.7.对于肋板：移出断面图：轮廓为粗实线，以细波浪线封口重合断面图：轮廓线为细实线，且无波浪线封口装配图：1.参数值为允许的最大值时（上限值），参数前加注U；为允许的最小值时（下限值），加注L2.轴的基本偏差代号用小写字母，孔的基本偏差代号用大写字母3.4.装配图不是零件图，不标注零件的表面结构要求和几何公差。
