带通滤波器设计--带宽为100Hz(中心频率为1KHz)

SystemView实验报告（全）昆明理⼯⼤学（SystemView）实验报告实验名称：SystemView实验时间：20013 年 9 ⽉ 8⽇专业：11电信指导教师：⽂斯姓名：张鉴学号：201111102210 成绩：教师签名：⽂斯第⼀章SystemView的安装与操作⼀实验⽬的1、了解和熟悉Systemview 软件的基本使⽤；2、初步学习Systemview软件的图符库,能够构建简单系统。

⼆实验内容1、熟悉软件的⼯作界⾯；2、初步了解Systemview软件的图符库，并设定系统定时窗⼝；3、设计⼀些简单系统，观察信号频谱与输出信号波形。

三实验过程及结果1.1试⽤频率分别为f1=200HZ、f2=2000HZ的两个正弦信号源，合成⼀调制信号y(t)=5sin(2πf1t)*cos(2πf2t)，观察其频谱与输出信号波形。

注意根据信号的频率选择适当的系统采样数率。

画图过程：（1）设置系统定时，单击按钮，设置采样率20000Hz，采样点数512；（2）定义两个幅度分别为1V，5V，频率分别为200Hz，2000Hz的正弦和余弦信号源；（3）拖出乘法器及接收图符；（4）连线；（5）运⾏并分析单击按钮和。

仿真电路图：波形图如下：频谱图如下：结果分析：频率为200HZ 的信号与频率为2000HZ的信号f2相乘，相当于在频域内卷积，卷积结果为两个频率想加减，实现频谱的搬移，形成1800HZ和2200HZ的信号，因信号最⾼频率为2000HZ所以采⽤5000HZ的采样数率。

1.2将⼀正弦信号与⾼斯噪声相加后观察输出波形及其频谱。

由⼩到⼤改变⾼斯噪声的功率，重新观察输出波形及其频谱。

画图过程：（1）设置系统定时，单击按钮，设置采样率100Hz，采样点数128；（2）定义⼀个幅度为1V，频率为100Hz正弦信号源和⼀个⾼斯噪声；（3）拖出加法器及接收图符；（4）连线；（5）运⾏并分析单击按钮和；（6）在分析窗⼝下单击进⼊频谱分析窗⼝，再单击点OK分析频谱。

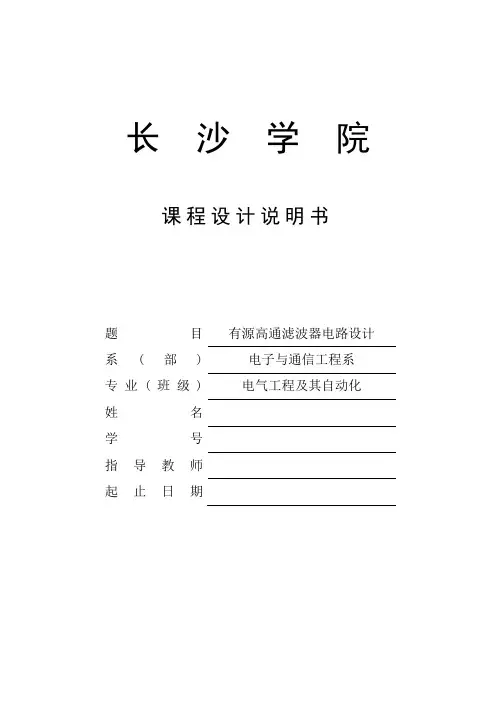

长沙学院课程设计说明书题目有源高通滤波器电路设计系(部) 电子与通信工程系专业(班级) 电气工程及其自动化姓名学号指导教师起止日期模拟电子技术课程设计任务书系（部）：电子与通信工程系专业：电气工程及其自动化指导教师：长沙学院课程设计鉴定表目录摘要 (5)1．电路设计 (6)1.1．电路元件及参数的选择 (6)1.2．电路原理图绘制 (6)2．电路的仿真 (7)2.1．使用Multisim9仿真波特图示仪 (7)2.2．使用Multisim9仿真示波器 (7)2.2.1．输入信号频率小于截止频率时的仿真 (7)2.2.2．输入信号频率等于截止频率时的仿真 (8)2.2.3．输入信号频率大于截止频率时的仿真 (8)参考文献 (9)设计总结 (9)摘要滤波器是一种能使有用信号通过而大幅抑制无用信号的电子装置。

常用来进行信号处理、数据传输和抑制噪声等。

以往这种滤波电路主要采用无源R、L和C组成，20世纪60年代以来，集成运放获得了迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。

此外，由于集成运放的开环电压和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做的很高，以及难于对功率信号进行滤波，这是它的不足之处。

]1[在实际电子系统中，有源滤波器运用广泛，输入信号往往是含有多种频率成分的复杂信号，可能还会混入各种噪声、干扰及其它无用频率的信号，因此需要设法将有用频率信号挑选出来、将无用信号频率抑制掉。

完成此任务需要具有选频功能的电路。

本文主要内容是设计一个能阻挡低频信号、输出高频信号的有源高通滤波电路，以及利用Multisim9对电路进行仿真。

本电路所用到的运算放大器LM741EN，它的管脚1和5为调零端，管脚2为运放反相输入端，管脚3为同相输入端，管脚6为输出端，管脚7为正电源端，管脚4为负电源端，管脚8为空端。

通信原理复习题五、作图题1．某调制方框图如图a所示。

已知m(t)的频谱如图b，载频且理想带通滤波器的带宽为。

试求：〔1〕理想带通滤波器的中心频率为多少；〔2〕说明s(t)为何种已调制信号；〔3〕画出s(t)的频谱图。

2．根据如下图的调制信号波形，试画出DSB及AM波形图，并比较它们分别通过包络检波器后的波形差异。

3．请画出采用单边带调幅的调制器和解调器的组成框图？假设基带信号的频谱如下图，载波频率为64kHz，取下边带〔滤波为理想〕，请画出已调信号的频谱？4．假设有5个频谱范围均为60kHz～108kHz的信号〔已包括防护频带〕，现将这5个信号采用频分复用的方式合成一个频谱为312kHz～552kHz的信号。

试求：〔1〕对应于这5个信号所用的载波频率分别为多少〔取上边带〕；〔2〕画出该频分复用的原理框图；〔3〕试画出频谱搬移图。

5．设有12路信号，每路的带宽为4kHz〔频谱0kHz～4kHz，已包括防护频带〕，现将这12路信号采用频分复用的方式合成一个频谱为60Hz～108kHz的信号。

试问：〔1〕用于12路频谱搬移的载波频率分别为多少(取上边带)；〔2〕画出频分复用的频谱搬移图〔4kHz的频谱用三角频谱表示〕。

6．设通信系统的模型如下列图所示，请在图中标出调制信道和编码信道。

请画出一对输入和一对输出时的调制信道数学模型图和二进制编码信道数学模型图。

7．设有三种传输通道分别如图a、图b和图c所示。

试求：〔1〕画出这三种传输通道的幅频特性示意图；〔2〕就失真问题对三种传输通道作简要讨论；〔3〕假设三种传输通道的输入为一个矩形脉冲，请分别画出相应的输出波形草图。

8．设有一数字序列为1011000101，请画出相应的单极性非归零码〔NRZ〕、归零码〔RZ〕、差分码和双极性归零码的波形。

9．设有一数字序列为1011000101，请画出相应的NRZ码、RZ码、双极性归零码、AMI码和四电平码的波形。

10．设有一数字码序列为10010000010110000000001，试编为相关码、AMI码和HDB3码？并画分别出编码后的波形？〔第一个非零码编为-1〕11．设部分响应传输系统如下图，假设为100110100101。

带通滤波器设计--模拟电⼦技术课程设计报告模拟电⼦技术课程设计报告带通滤波器设计班级：⾃动化1202姓名：杨益伟学号：120900321⽇期：2014年7⽉2⽇信息科学与技术学院⽬录第⼀章设计任务及要求1、1设计概述------------------------------------31、2设计任务及要求------------------------------3 第⼆章总体电路设计⽅案2、1设计思想-----------------------------------42、2各功能的组成-------------------------------52、3总体⼯作过程及⽅案框图---------------------5 第三章单元电路设计与分析3、1各单元电路的选择---------------------------63、2单元电路软件仿真---------------------------8 第四章总体电路⼯作原理图及电路仿真结果4、1总体电路⼯作原理图及元件参数的确定---------94、2总体电路软件仿真---------------------------11 第五章电路的组构与调试5、1使⽤的主要仪器、仪表-----------------------125、2测试的数据与波形---------------------------125、3组装与调试---------------------------------145、4调试出现的故障及解决⽅法-------------------14 第六章设计电路的特点及改进⽅向6、1设计电路的特点及改进⽅向-------------------14 第七章电路元件参数列表7、1 电路元件⼀览表---------------------------15 第⼋章结束语8、1 对设计题⽬的结论性意见及改进的意向说明----168、2 总结设计的收获与体会----------------------16 附图(电路仿真总图、电路图)参考⽂献第⼀章设计任务及要求1、1设计概述：带通滤波器是指允许某⼀频率范围内的频率分量通过、其他范围的频率分量衰减到极低⽔平的滤波器。

光电技术自动成卷系统单选题（10题，20分）；简答题（5题，40分）；综合题（1题，15分）；计算题（1题，10分）；设计题（1题，15分）1、锁定放大器是基于A. 自相关检测理论B. 互相关检测理论C. 直接探测量子限理论D. 相干探测原理2、下列哪一种应用系统为典型的相干探测应用实例A. 照相机自动曝光B. 飞行目标红外辐射探测C. 激光陀螺测量转动角速度D. 子弹射击钢板闪光测量3、依据光电器件伏安特性，下列哪些器件不能视为恒流源A. 光电二极管B. 光电三极管C. 光电倍增管D.光电池4、对于P型半导体来说，以下说法不正确的是GA. 空穴为多子，电子为少子cB. 能带图中费米能级靠近价带顶C. 光照时内部不可能产生本征吸收D. 弱光照时载流子寿命与热平衡时空穴浓度成反比5、在飞轮转速和方向的光电测量系统中，若光源采用激光二极管，激光波长632nm输岀光调制频率为1kHz，探测器为CdSe光敏电阻，后接的检测电路为带通滤波放大器，其中心频率为1kHz，带宽为100Hz。

这样，检测系统可以消除光敏电阻哪些噪声的影响？nA. 1/f 噪声，热噪声nB. 产生-复合噪声，热噪声C. 产生-复合噪声，热噪声D. 1/f 噪声，产生-复合噪声6、在非相干探测系统中A. 检测器能响应光波的波动性质，输出的电信号间接表征光波的振幅、频率和相位rB. 检测器只响应入射其上的平均光功率oC. 具有空间滤波能力D. 具有光谱滤波能力7、关于半导体对光的吸收，下列说法正确的是A. 半导体非本征吸收时，产生电子-空穴对B. 杂质半导体本材料不会发生本征吸收C. 半导体对光的吸收与入射光波长有关D. 非本征吸收时，吸收的能量全部转换为材料的热能8、下列关于热电偶和热电堆的说法不正确的是A. 热电堆的测量误差比热电偶小cB. 热电堆的测量分辨率比热电偶高C. 热电堆的光电灵敏度比热电偶高D. 两者均基于光热效应9、下列哪一种探测器的积分灵敏度定标时，要用到色温A. 热电偶B. 碲镉汞红外探测器C. PMTD. 热释电探测器10、克尔盒工作的基础是某些光学介质的简答题（共5道，每题8分）1、 光电探测器的物理效应主要有哪几类？每类有哪些典型效应？2、 试说明热释电摄像管中的斩光器的作用。

一、低通滤波器的设计及参数值在线计算图1所示是一个低通通滤波器，它的截止频率如下公式所示：公式1图1图2是实用的低通滤波器电路，它使用通用运算放大器（运放）接成单电源供电模式，简单易行。

图中C2为足够大的电容器，所谓足够大是指C2和R2的时间常数要远小于R1和C1的时间常数，图中为10U。

该电路通带内的电压放大倍数为R1/R2，若R1=R2则放大倍数为1。

该电路截止频率有R1,C1的时间常数决定，满足公式1。

图2下图是当R1=R2=15915Ω（不是标准电阻值，可参考这里找出最接近的电阻），C1=10nF（算得频率是1k）的pspice仿真结果。

这时增益=1，输出二分之一根号二即0.707V就是截至频率点，图上可以看出是1kHz图3输入C1，R1的值计算频率F:输入C1，频率F的值计算电阻R1:低通滤波器的设计及参数值在线计算:/lowpass.htm二、有源带通滤波器的设计及参数值在线计算图1所示是一个多路负反馈二阶有源带通滤波器，它使用单个通用运算放大器（通用运放）接成单电源供电模式，易于实现。

它的上限截止频率和下限截止频率可以非常近，具有非常很强的频率选择性。

令C1=C2=C，Req是R1和R2并联的值。

品质因数Q等于中心频率除以带宽，Q = fC/BW。

由式可以看出可以通过让R3的值远大于Req来获得大的Q值Q值越大，频率选择性越好，带宽越小。

反之则反。

令中心频率为fc，则计算公式如下：其中关于本有源带通滤波器电路的详细论述及PSPICE仿真结果请访问：有源带通滤波器借助本工具软件，您可以：输入增益GAIN，带宽BW，中心频率F，电容值C，计算有源带通滤波器电阻值R1,R2,R3：输入电路元件值C,R1,R2,R3,计算有源带通滤波器增益GAIN，品质因数Q，中心频率Fc：有源带通滤波器的设计及参数值在线计算: /nbpf.htm三、高通滤波器的设计及参数值在线计算图1所示是一个高通通滤波器，它的截止频率如下公式所示：公式1图1图2是实用的高通滤波器电路，它使用通用运算放大器（运放）接成单电源供电模式，简单易行。

题 目 RC有源带通滤波器的设计科 目 现代电路理论RC有源带通滤波器的设计摘要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。

用LC网络组成的无源滤波器在低频范围内有体积重量大，价格昂贵和衰减大等缺点，而用集成运放和RC网络组成的有源滤波器则比较适用于低频，此外，它还具有一定的增益，且因输入与输出之间有良好的隔离而便于级联。

由于大多数反映生理信息的光电信号具有频率低、幅度小、易受干扰等特点，因而RC有源滤波器普遍应用于光电弱信号检测电路中。

本课题研究内容主要是用multisim软件设计仿真有源带通滤波器的二级级联和四级级联方式的电路。

关键词：集成运放；RC网络；multisim软件；有源带通滤波器目录摘要1目录2一本课题内容提要 3二二级串联的带通滤波器 31 设计要求32 基本原理33 设计方案34电路设计与参数计算35 性能仿真分析5三四级串联的带通滤波电路 71 总体方框图71.1 级数选择71.2 元器件的选择72 电路设计分析8四总结 9参考文献 11一、本课题内容提要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。

当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。

其优点：不用电感元件、有一定增益、重量轻、体积小和调试方便，可用在信息处理、数据传输和抑制干扰等方面；缺点为：但因受运算放大器的频带限制，这类滤波器主要用于低频。

根据对频率选择要求的不同，滤波器可分为低通、高通、带通与带阻四种。

本课题采用低通-高通级联实现带通滤波器。

二、二级串联的带通滤波电路1、设计要求①性能指标要求：△f=3000Hz-300Hz=2700Hz;②通带电压增益：Au=1​；③完成电路设计和调试过程。

2. 基本原理带通滤波器(BPF)能通过规定范围的频率，这个频率范围就是电路的带宽BW，滤波器的最大输出电压峰值出现在中心频率f0的频率点上。

带通滤波器设计指南通滤波器是一种常见的电子电路，它可以通过选择某个频率范围内的信号而削弱或排除其他频率的信号。

通滤波器常用于信号处理、通信系统和音频设备中。

本文将为读者提供一个通滤波器设计指南，帮助大家理解通滤波器的原理和设计过程。

通滤波器的基本原理是基于信号在电路中传递时的频率响应。

通滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

低通滤波器允许低频信号通过，而削弱或阻断高频信号；高通滤波器则允许高频信号通过，削弱或阻断低频信号。

带通滤波器通过选择某个频率范围内的信号而削弱其他频率的信号；带阻滤波器则排除某个频率范围内的信号。

设计通滤波器时，首先需要确定需要滤除或保留的频率范围。

根据具体应用，选择适当的滤波器类型。

然后，需要确定滤波器的阻带衰减和过渡带宽要求，并考虑滤波器的性能要求和成本约束。

通滤波器的设计过程可以分为以下几个步骤：1. 确定滤波器类型和频率范围：根据应用需求，选择合适的滤波器类型，如低通、高通、带通或带阻滤波器。

确定所需滤波的频率范围。

2. 选择滤波器的拓扑结构：滤波器的拓扑结构决定了滤波器的性能和特性。

常见的滤波器拓扑结构包括RC滤波器、RL滤波器、LC滤波器和激励器滤波器等。

3. 计算滤波器参数：根据滤波器的频率范围和性能要求，计算滤波器的参数，如截止频率、阻带衰减、过渡带宽等。

这些参数可以通过传递函数、频率响应或其他滤波器参数来计算得出。

4. 选择滤波器元件：根据计算得出的滤波器参数，选择合适的电阻、电容或电感元件。

这些元件的选择要考虑到它们的频率响应、功率容纳能力和成本。

5. 滤波器的仿真和调试：使用电子电路仿真工具，如SPICE软件，对设计的滤波器进行仿真和调试。

可以通过改变滤波器的元件值、调整滤波器的参数来优化滤波器的性能。

6. 制造和测试：根据设计图纸，制造滤波器电路。

通过测试滤波器电路的性能，检验滤波器是否满足设计要求。

如果需要，可以对滤波器电路进行调整和修改。

1KHZ带通滤波器的设计制作实训名称 : 1KHZ带通滤波器的设计与制作学院:专业、班级:指导教师:报告人:学号： 2011 时间： 2013.5.15摘要滤波器，顾名思义，是对波进行过滤的器件。

“波”是一个非常广泛的物理概念，在电子技术领域，“波”被狭义地局限于特指描述各种物理量的取值随时间起伏变化的过程。

该过程通过各类传感器的作用，被转换为电压或电流的时间函数，称之为各种物理量的时间波形，或者称之为信号。

因为自变量时间‘是连续取值的，所以称之为连续时间信号，又习惯地称之为模拟信号(Analog Signal)。

随着数字式电子计算机(一般简称计算机)技术的产生和飞速发展，为了便于计算机对信号进行处理，产生了在抽样定理指导下将连续时间信号变换成离散时间信号的完整的理论和方法。

也就是说，可以只用原模拟信号在一系列离散时间坐标点上的样本值表达原始信号而不丢失任何信息，波、波形、信号这些概念既然表达的是客观世界中各种物理量的变化，自然就是现代社会赖以生存的各种信息的载体。

信息需要传播，靠的就是波形信号的传递。

信号在它的产生、转换、传输的每一个环节都可能由于环境和干扰的存在而畸变，有时，甚至是在相当多的情况下，这种畸变还很严重，以致于信号及其所携带的信息被深深地埋在噪声当中了。

滤波，本质上是从被噪声畸变和污染了的信号中提取原始信号所携带的信息的过程。

关键字：带通滤波器，四阶，巴特沃斯1、概述1.1 、滤波器介绍滤波器是一种对信号有处理作用的器件或电路。

滤波器通常是一种能使某些频率的信号通过而同时抑制或衰减另外一些频率的信号的电子装置。

分图1滤波器为有源滤波器和无源滤波器。

主要作用是让有用信号尽可能无衰减的通过，对无用信号尽可能大的反射。

滤波器一般有两个端口，一个输入信号、一个输出信号，利用这个特性可以选通通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。

滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。

班级__________姓名__________学号__________机号__________成绩__________1．令 t a e t x 1000)(−=，为了研究采样对频域各量的影响，我们用两个不同的采样频率对x a (t) 进行采样。

a. 以 f s = 5000 Hz 采样 x a (t) 得到 x 1(n)。

求并画出 X 1(e jw )。

b. 以 f s = 1000 Hz 采样 x a (t) 得到 x 2(n)。

求并画出 X 2(e jw )。

2．用 butterworth 滤波器原型设计一个低通滤波器：w p = 0.2π R p = 1dBw s = 0.3π A s = 15dB数字信号处理上机考试试题（2）（考试时间：60分钟）班级__________姓名__________学号__________机号__________成绩__________1．x (n) 是一个 4 点序列：⎩⎨⎧≤≤= others 3n 0 n x ,0,1)( 计算并画出 x (n) 的 4 点 、8点、16点DFT ，并比较。

2．某一数字信号处理系统的取样频率为f s =1000Hz ，此系统受到频率为100Hz 的躁声的干扰。

要求设计一个简单的带阻滤波器，技术条件如下：（1）3db 的边带频率为95Hz 和105Hz 。

（2）BS DF 的系统函数H(z)中只有两个极点。

数字信号处理上机考试试题（3）（考试时间：60分钟）班级__________姓名__________学号__________机号__________成绩__________1．为了说明高密度频谱和高分辨率频谱之间的区别，考察序列)52.0cos()48.0cos()(n n n x ππ+=求出它基于有限个样本的频谱。

a. 当 0≤n ≤10 时，确定并画出 x (n) 的离散傅氏变换。

b. 当 0≤n ≤100 时，确定并画出 x (n) 的离散傅氏变换。

基于MAX260有源带通滤波器的设计作者：张东旭王树明来源：《科技资讯》 2012年第3期张东旭王树明(铁通公司包头分公司内蒙古包头 014010)摘要:采用MAX260设计的Chebyshev带通滤波器,其结构简单,易于设计,性能可靠,避免了传统滤波器电子元件多、不宜调节的缺点。

使用价格低廉、性能优异的运算放大器和集中参数元件构成的反馈电路,可以补偿无源器件的损耗,实现高阶传递函数,且物理结构十分紧凑。

关键词:有源带通滤波器 MAX260 可编程单片机中图分类号:TN713 文献标识码:A 文章编号:1672-3791(2012)01(c)-0023-01随着电子计算机的普及和材料科学的进步,特别是集成芯片制造工艺的飞速发展,市场上出现了第二代和第三代有源滤波器和开关电容滤波器,各种各样的滤波器芯片及滤波器辅助设计软件也得以不断推出,设计人员可以选择高功效的滤波器芯片及设计软件而获得所需要的电路性能。

MAX260是MAXIM公司推出的CMOS双二阶通用开关有源滤波器,微处理器精确控制滤波函数。

在不需外部元件的情况下,就可构成各种带通、低通、高通、陷波和全通配置。

可在程序控制下设置中心频率F0、品质因数Q和滤波器的工作方式。

输入时钟频率与6位F0编程输入代码一起决定滤波器的中心或截止频率,不影响其它滤波参数。

滤波器Q值也为独立编程。

每个滤波器的独立时钟输入端可以连接晶体、RC网络或外部时钟产生器。

1 MAX260工作原理MAX260中每一个滤波器的加法放大器和积分放大器都能以几种不同的方式工作。

四种最通用的内部连接方式可以通过写输入M0和M1来选择。

这些方式都不需要外接元件。

第5种方式要利用备用运算放大器和外接电阻,但采用同样的内部接法,该方式由同样的程序码选择。

MAX260可工作于多种电源配置,包括:+5V到+12V单电源或±2.5V到±5V双电源。

当采用单电源时,V-连接到系统地,而滤波器的GND引脚应偏执到V+/2,输入信号或用电容耦合到滤波器输入端,或者偏执到V+/2再加到输入端。

通信原理期末复习习题集（附完整答案解析）一、绪论1、描述通信系统的两大主要技术性能指标为有效性和可靠性。

在数字通信系统中，通常用传输速率（频带利用率）和差错率来衡量这两个指标。

2、多路复用方式有FDMA 、TDMA 、CDMA （列出三种方式）。

3、八进制传码率3000Baud，传信率为9000b/s ，传信率不变的情况下变为二进制，4和无线通信。

5来表示；数字通信系统的可靠性用差错率（误码率、误信率）来表示。

6、按照通信双方之间的工作方式可将通信方式分为单工通信、半双工通信和双工通信。

7、按数字信号序列排列传输方式可将通信方式分为串行通信和_ 并行通信。

8、关于数字通信的优点描述错误的是（D ）。

（A）抗噪声性能好（B）噪声不积累（C）可实现综合业务（D）占用带宽宽9、在数字通信系统中，常用来衡量其可靠性指标的是（ B ）。

（A）信息量（B）差错率（C）信噪比（D）数码率10、简述数字通信系统的特点。

（一）优点：抗干扰能力强，且噪声不累积传输差错可控便于应用现代数字信号处理技术易于集成，使通信设备微型化重量减轻易于加密处理，且保密性好（二）缺点：需要占用较大带宽对同步要求高11、简要叙述由香农公式可得出的主要结论。

对于有噪声的连续信道，可由香农公式来计算信道容量。

香农公式给出了高斯白噪声信道的极限信息传输速率。

香农公式可得出的主要结论：（1）信息速率低于信道容量时，一定有办法实现无误传输。

（2）信息速率高于信道容量时，则无论怎样努力都不可能可靠地传输这些信息. （3）信道容量C 、传输信息所用的信道带宽B 与信噪比S/N 之间存在着互换的关系：①在保持C 不变的条件下，可以通过增加信号的传输带宽B 来降低对信噪比的要求。

②在保持B 不变的前提下，可以用提高信噪比的方法增加信道容量。

12、与模拟通信相比，数字通信具有哪些优点。

（1）抗噪声性能好。

（2）易于进行差错控制。

（3）采用中继传输噪声不积累。

设计任务书一、设计目的掌握二阶压控电压源有源滤波器的设计与测试方法二、设计要求和技术指标带通滤波器：通带增益 up A 2；中心频率：0f =1kHz ；品质因数Q=0.707.要求设计电路具有元件少、增益稳定、幅频响应好等特点。

2、设计内容及步骤（1）写出电路的传递函数，正确计算电路元件参数，选择器件，根据所选器件画出电路原理图，并用multisim 进行仿真。

（2）安装、调试有源滤波电路。

（3）设计实验方案，完成滤波器的滤波性能测试。

（4）画出完整电路图，写出设计总结报告。

三、实验报告要求1、写出设计报告，包括设计原理、设计电路、选择电路元器件参数、multisim 仿真结论。

2、组装和调试设计的电路检验该电路是否满足设计指标。

若不满足，改变电路参数值，使其满足设计题目要求。

3、测量电路的幅频特性曲线。

4、写出实验总结报告。

前言随着计算机技术的发展，模拟电子技术已经成为一门应用范围极广，具有较强实践性的技术基础课程。

电子电路分析与设计的方法也发生了重大的变革，为了培养学生的动手能力，更好的将理论与实践结合起来，以适应电子技术飞速的发展形势，我们必须通过对本次课程设计的理解，从而进一步提高我们的实际动手能力。

滤波器在日常生活中非常重要，运用非常广泛，在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的滤波器。

随着集成电路的迅速发展，用集成电路可很方便地构成各种滤波器。

用集成电路实现的滤波器与其他滤波器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。

滤波器在电路实验和设备检测中具有十分广泛的用途。

现在我们通过对滤波器器的原理以及结构设计一个带通滤波器。

我们通过对电路的分析，参数的确定选择出一种最合适本课题的方案。

在达到课题要求的前提下保证最经济、最方便、最优化的设计策略。

RC有源滤波器设计1.1总方案设计1.1.1方案框图图1.1.1 RC有源滤波总框图1.1.2子框图的作用1 RC网络的作用在电路中RC网络起着滤波的作用，滤掉不需要的信号，这样在对波形的选取上起着至关重要的作用，通常主要由电阻和电容组成。

带通滤波器设计--带宽为100Hz（中心频率为1KHz）
带通滤波器设计—带宽100Hz
1.带通滤波器设计指标
设计指标见图1所示。

图1设计指标
从图1可以看出，要设计的带通滤波器增益为0dB，即信号经过带通滤波器保持不变。

带宽为100Hz，中心频率为1kHz。

带通滤波器波特图如图2所示。

图2带通滤波器波特图
由设计指标给出的四阶巴特沃斯滤波器电路图如图3所示。

图3带通滤波器设计电路
下面通过multisim来仿真，看看所设计的电路是否满足要求。

电路仿真波特图如图4所示。

图4电路仿真波特图
通过仿真可以看出，电路基本上满足我们的设计要求。
