某师净水厂设计一、设计原始资料1.净产水量：5000m3/d2.水源为河水，建胜河3.（1）最高浑浊度为2000NTU（2）碱度为5mg/L（3）总硬度：月平均最高368mg/L, 月平均最低156mg/L（4）PH值：6.9—7.6（5）色度：12度（6）大肠菌群数：1800CFU/100ml（7）水温：月平均最高27.7℃月平均最低6.9℃4．净化出水要求：达到《国家生活饮用水卫生标准》（GB5749-2006）要求。
5．净水厂地形图：比例尺1：2006．地形资料：拟建水厂厂址地形平坦，地质为砂质粘土，地基承载力特征值fa=600kPa,无地下水7．各种材料均可供应。
二．设计计算（一）．确定净水厂的设计水量根据GB50013—2006规定：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5％～10％。
当滤池反冲洗水采取回用时，自用水率可适当减小。
考虑滤池反冲洗水采取回用及用水安全，自用水率取8% 则设计水量Q=5000³(1+0.08)=5400 m3/d（二）确定净水厂工艺流程和净化构筑物的型式1．混凝剂的投配及加药间尺寸确定根据最高浊度，此河水水质与长江水类似，则混凝剂采用硫酸铝（含三氧化二铝16%），投加量最高为28.7mg/L,最低为15.6 mg/L，平均24.8 mg/L，无需助凝剂。
每天工作时间为16h。
（1）确定石灰（纯度50%）投加量：硫酸铝投加量计算时取28 mg/L，折合成三氧化二铝为28 mg/L³16%=4.48 mg/L。
三氧化二铝分子量为102，故投加量相当于4.48/102=0.044mmol/L.剩余碱度取0.37 mmol/L，则得﹝CaO﹞=3³0.044-0.125+0.37=0.377 mmol/LCaO分子量为56，则石灰投加量为0.377³56/0.5=42 mg/L （2）药库尺寸计算ⅰ设计参数：水量Q=5400/16=337.5m³/h；最大加药量a=28mg/L；仓库储量按7-15d计算，这里取7d。
设计任务书一、设计原始资料1、自然资料1)气温：平均最高气温35℃，平均最低气温-6℃，平均温度15℃2)土壤：冻土深度0.8m。
3)全年主导风向：西北风，平均风速是1.6m/s。
2、地质资料：本地区5级地震区，地下水位低于地面10m。
3、水源位置：水源取水口位于水厂北方向5km处，水厂位于城市北面1km。
4、水厂工作情况：昼夜均匀工作，厂区地势平坦。
5、水源水质分析资料：设计水量3.6万m3/d（不包括水厂自用水量）二、设计内容1、选择净水构筑物形式及其组成。
2、进行构筑物与主要管道的水力计算并决定其尺寸。
3、水厂平面布置。
包括：各种生产性构（建）筑物、辅助生产构（建）筑物及附属生活构（建）筑物的平面定位；生产管线、阀门、排水管道、阀门井、检查井的布置定位。
4、水厂高程布置确定各生产构筑物的标高、水面标高、管线的埋深及标高。
三、设计成果1、设计计算说明书一份。
2、水厂平面布置图（比例为1:200或1:100）3、水厂高程布置图（比例为1:100或1:50）设计说明书一、设计原始资料1、自然资料1)气温：平均最高气温35℃，平均最低气温-6℃，平均温度15℃2)土壤：冻土深度0.8m。
3)全年主导风向：西北风，平均风速是1.6m/s。
2、地质资料：本地区5级地震区，地下水位低于地面10m。
3、水源位置：水源取水口位于水厂北方向5km处，水厂位于城市北面1km。
4、水厂工作情况：昼夜均匀工作，厂区地势平坦。
5、水源水质分析资料：二、设计内容1、原水水质分析及工艺流程的选择由水源水质分析资料可知，原水最高浊度500度，超过了《生活饮用水水质标准》中的规定，故需去除浊度；细菌总数12000个/ml，大肠杆菌3000个/L，大大超过了《生活饮用水卫生标准》中的规定，故需进行消毒灭菌；水源PH值为7.0~7.5,符合《生活饮用水卫生标准》中的规定，所以不需处理和调整；原水硬度以及铁锰铜的含量较低（总硬度450mg/L，铁0.3mg/L，锰0.1mg/L,铜1.0mg/L），已经符合水质要求，同时原水色度较高（10~15度）,略有臭味，原水没有受到有机物的污染。
水厂设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1 设计水质本设计给水处理工程设计水质满足国家生活饮用水卫生标准（GB5749-2006），处理的目的是去除原水中悬浮物质，胶体物质、细菌、病毒以及其他有害万分，使净化后水质满足生活饮用水的要求。
生活饮用水水质应符合下列基本要求：（1）水中不得含有病原微生物。
（2）水中所含化学物质及放射性物质不得危害人体健康。
（3）水的感官性状良好。
基础资料：1．厂区地形平坦无高差。
2．原水水质分析表原水水质分析表3．滤砂筛分资料（请改组成所需d10=0.5mm,K80=1.8的滤料）。
4．该水厂所在地区常年主导风向为东风。
1.1.2 设计水量水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。
Q d=Q a*K d=60000×1.5=90000m3/d水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。
城镇水厂只用水量一般采用供水量的5%—10%，本设计取8%，则设计处理量为：Q=（1+a）Q d =1.08×90000=97200m3/d式中Q——水厂日处理量；a——水厂自用水量系数，一般采用供水量的5%—10%，本设计取8%；Q a——平均日设计供水量（m3/d），为6万m3/d；Q d——最高日设计供水量（m3/d）；K d——供水量日变化系数，取1．5。
1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。
一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。
地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。
如果是微污染原水，则需要进行特殊处理。
一般净水工艺流程选择：1.原水→简单处理（如用筛网隔虑）适用条件：水质要求不高，如某些工业冷却用水，只要求去除粗大杂质时2.原水→混凝、沉淀或澄清适用条件：一般进水悬浮物含量应小于2000-3000mg/L，短时间允许到5000-10000mg/L，出水浊度约为10-20度，一般用于水质要求不高的工业用水。
目录第一章前言 (4)1.1设计的目的和意义 (4)1.1.1 总体目标 (4)1.1.2 具体目标 (4)1.2主要设计指导思想、设计内容和需要解决的问题 (4)1.2.1 本设计的指导思想 (4)1.2.2 本设计应解决的主要问题 (5)1.3 设计参考资料 (5)1.4 设计成果 (5)第二章给水厂处理工艺的选择 (6)2.1 设计资料 (6)2.1.1城市现状 (6)2.1.2水文及水文地质资料 (6)2.1.3水源水质资料 (6)2.2给水处理流程的选择 (7)2.2.1 一般净水工艺流程 (7)2.2.2 本设计净水处理工艺流程 (7)2.3 给水处理构筑物与设备型式选择 (8)2.3.3絮凝池 (9)2.3.4 沉淀池 (10)2.3.5 滤池 (11)第三章主要单体构筑物的设计计算 (13)3.1 加药间设计计算 (13)3.1.1. 设计参数 (13)3.1.2. 设计计算 (13)3.2 混合设备设计计算 (15)3.2.1设计参数 (15)3.2.2 设计计算 (15)1.设计管径 (15)2.混合单元数 (15)3.混合时间 (15)4.水头损失 (15)5.校核GT值 (16)3.3 机械絮凝池设计计算 (16)3.3.1 主要设计参数 (16)3.3.2 计算 (16)3.4沉淀设备的设计 (20)3.5 滤池设计计算 (25)3.5.1 计算依据 (26)3.5.2 设计计算 (26)3.5.3 校核强制滤速v′ (27)4.5.4 滤池高度 (27)3.5.5 水封井的设计 (27)3.5.6 水反冲洗管渠系统 (28)3.5.7 滤池管渠的布置 (30)3.5.9 反洗空气的供给 (36)3.5.10 设备选型 (38)3.6清水池设计计算 (38)3.6.1清水池平面尺寸的计算： (38)3.6.2清水池的管道系统 (39)3.6.3清水池的布置 (40)3.7 液氯消毒及加氯间设计 (40)3.8 泵房设计 (42)3.8.1 一级泵房设计 (42)3.8.2 吸水井设计 (45)3.8.3二泵房的设计 (45)第4章水厂平面布置和高程布置 (47)4.1 工艺流程布置设计 (47)4.2平面布置设计 (47)4.3 水厂管线设计 (48)4.4 高程布置设计计算 (48)第一章前言1.1设计的目的和意义给水处理是一门实践性很强的课程,是学生毕业后经常能用到的专业核心课程之一。
第一章设计基本资料和设计任务1.1 设计基本资料近期规模1万m3 /d.水处理构筑物按照近期处理规模进行设计.水厂的主要构筑物分为1组。
第二章水厂工艺方案的确定2.1 设计基本资料水处理构筑物类型的选择，应根据原水水质，处理后水质要求、水厂规模、水厂用地面积和地形条件等，通过技术经济比较确定.初步选定方案如下:取水→一级泵站→管式静态混合器→竖井式絮凝池→斜管沉淀池→重力无阀滤池→清水池→二级泵房→用户↑消毒剂第三章水厂各个构筑物的设计计算3.1 一级泵站1.一泵房吸水井水厂地面标高0.000m，河流洪水位标高为-1.000m，枯水位标高为-6.000m，设计一泵站吸水井底标高为-8.000m，进水管标高为-7.000m，一泵站吸水井顶标高为0.500米，宽为6m，长度20m，分为两格。
2.一泵房一泵房底标高为-9.000m,一泵房顶标高为6.500m.3.2 混凝剂的选择和投加设计原则:溶液池的底坡不小于0.02，池底应有直径不小于100mm的排渣管。
池壁需设超高，防止搅拌溶液时溢出。
设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以上或半地下为宜，池顶宜高出地面1.0m左右，以减轻劳动强度，改善操作条件。
溶解池一般采用钢筋混凝土池体来防腐。
已知条件:水厂构筑物设计流量Q=10000m3/d根据原水水质及水温，参考有关水厂的运行经验，选精致硫酸铝为混凝剂。
最大投加量为30mg/L，精致硫酸铝投加浓度为10%。
采用计量投药泵投加。
计算过程:1.溶液池容积W1W1=uQ/(417bn)式中：u—混凝剂（精致硫酸铝）的最大投加量，30mg/L;Q—处理的水量，416.67m3/h;b—溶液浓度（按商品固体重量计），10%；n—每日调制次数，2次。
所以: W1=30×416.67/(417×10×2)= 1.5 m3溶液池容积为2 m3 ,有效容积为1.5 m3，有效高度为1m，超高为0.3m，溶液池的形状采用矩形，长×宽×高=1.5×1.0×1.3m.置于室内地面上，池底坡度采用0.03.溶液池旁有宽度为1.5m工作台，以便操作管理，底部设放空管。
给水厂毕业设计说明书毕业设计说明书:给水厂设计一、设计背景随着城市人口的不断增加和工业生产的扩大，给水厂作为城市供水系统的重要组成部分，对城市供水具有至关重要的作用。
然而，传统的给水厂面临着供水能力不足、水质问题等诸多挑战，急需进行技术更新和改进。
因此，本毕业设计旨在设计一座现代化、高效的给水厂，以满足城市人口的用水需求。
二、设计内容1.总体设计（1）给水厂选址：选择离城市主要消费区较近的地段，便于供水管网的布置和供水效率的提高。
（2）供水能力计算：根据城市人口数量、水用量和产业用水需求等因素，科学合理地计算给水厂的供水能力。
（3）布局设计：科学配置给水厂的各个功能区域，包括进水处理区、净水处理区、卫生消毒区、出水区等，使各个区域能够高效地协同工作。
2.进水处理（1）原水选取：根据当地水源情况，选择适合的水源进行供水。
（2）原水处理工艺：结合进水水质的特点，设计合理的原水处理工艺，包括预处理、絮凝、混凝、沉淀等，以去除水中的悬浮物和颗粒物。
（3）给水厂自动化控制系统：引入先进的自动化技术，实现对原水处理过程的全面监测和控制。
3.净水处理（1）滤池设计：选择合适的滤料和滤程，对水中的有机物、细菌和病毒等进行有效过滤。
（2）消毒工艺：采用先进的消毒方式，对滤后水进行消毒，确保水质安全。
（3）水质在线监测：引入水质在线监测系统，对净水质量进行实时监控，确保水质达标。
4.卫生消毒（1）消毒剂选用：选择适宜的消毒剂，对供水系统进行消毒处理。
（2）消毒剂投加系统：设计合理的消毒剂投加系统，确保消毒剂准确投加。
（3）消毒设施定期维护：对消毒设施进行定期维护和检修，确保其正常运行。
5.出水区（1）出水泵站设计：根据给水厂设计的供水能力，设计合理的出水泵站，保证水压稳定。
（2）水质监测系统：引入水质在线监测系统，对出厂水质进行实时监控。
（3）备用设备设置：设置相应的备用设备，确保在设备故障或维护期间，能够正常供水。
第1篇一、项目背景随着我国经济的快速发展，城市化进程不断加快，对水资源的需求日益增长。
为了满足日益增长的城市用水需求，提高水厂的生产能力，确保供水安全，本水厂设计项目应运而生。
本项目位于XX市XX区，占地面积约XX亩，设计规模为XX万吨/日，旨在为周边居民提供安全、优质、高效的自来水。
二、设计依据1. 国家相关法律法规和政策2. 《城市给水工程规划规范》（GB 50282-2016）3. 《城市给水工程项目建设标准》（DBJ01/T-102-2007）4. 《城市给水工程水质标准》（GB 5749-2006）5. 《城市给水工程运行管理规范》（GB 51001-2014）6. 相关地方性法规和政策三、设计原则1. 安全可靠：确保水厂生产、运行过程中的安全，保障供水安全。
2. 高效节能：采用先进的技术和设备，降低能耗，提高水厂运行效率。
3. 环保节能：遵循可持续发展原则，降低水厂对环境的影响。
4. 经济合理：在满足功能需求的前提下，合理控制工程造价。
5. 易于管理：设计合理，便于水厂运行、维护和管理。
四、设计范围1. 水源取水工程：包括取水泵房、取水管道、水质监测系统等。
2. 水处理工程：包括预处理、常规处理、深度处理等环节。
3. 水厂构筑物：包括清水池、反应池、沉淀池、滤池、消毒间等。
4. 辅助设施：包括变配电室、化验室、维修间、仓库等。
5. 输配水工程：包括输水管道、配水管网、加压站等。
五、设计内容1. 水源取水工程（1）取水泵房：设计采用双曲线倒锥形泵房，泵房尺寸为XX×XX×XX米，有效容积为XX立方米。
（2）取水管道：采用钢管，直径为XX米，长度为XX米。
（3）水质监测系统：设置在线水质监测系统，实时监测水源水质，确保供水水质符合国家标准。
2. 水处理工程（1）预处理：采用絮凝沉淀工艺，去除水中的悬浮物、胶体等杂质。
（2）常规处理：采用混凝、沉淀、过滤、消毒等工艺，确保水质达到国家饮用水标准。
目录一、设计说明书 (3)1工艺流程的选择 (3)1.1原水水质 (3)1.2《生活饮用水标准》(GB 5749-2006) (3)1.3工艺要求 (3)1.4设计工艺流程与选择 (3)2构筑物形式的确定 (4)2.1构筑物总体布置形式 (4)2.2配水 (4)2.3絮凝剂的选择、投加及混合 (4)2.4絮凝池 (5)2.5沉淀 (5)2.6臭氧接触处理系统 (5)2.7活性炭滤池 (5)2.8消毒系统 (5)3水厂平面布置说明 (5)3.1常规因素 (5)3.2特殊因素 (6)3.3主要构筑物及管路尺寸 (6)3.4布置方式 (6)4水厂高程布置说明 (6)二、设计计算书 (7)1设计水量 (7)2配水井设计计算 (7)2.1设计规模 (7)2.2有效容积 (7)2.3配水井外形尺寸设计 (7)2.4进水管管径D1 (7)2.5出水溢流堰 (7)2.6配水管管径D2 (7)3混合加药设计计算 (7)3.1絮凝剂选择及投加量 (7)3.2投加系统设计计算 (7)3.3混合器设计计算 (8)4絮凝池设计计算 (8)4.1絮凝池有效体积 (8)4.2过水孔洞流速 (8)4.3内部水头损失计算 (9)4.4外形尺寸计算 (9)5沉淀池设计计算 (10)5.1沉淀池基本设计 (10)5.2清水墙面积A (10)5.3斜管长度 (10)5.4池子高度 (10)5.5复算管内雷诺数及沉淀时间 (10)6砂滤池设计计算 (10)6.1滤池基本设计、尺寸 (10)6.2滤池相关的高程设计计算 (10)6.3配水系统设计计算 (10)6.4洗砂排水槽 (11)6.5滤池的管渠计算 (11)7臭氧接触池设计计算 (12)7.1臭氧发生器气源、发生系统 (12)7.2臭氧接触池设计计算 (12)7.3对尾气处理装置的简单说明 (13)8活性炭滤池设计计算 (13)8.1主要设计参数 (13)8.2滤池面积及个数 (13)8.3炭滤池总高度 (13)8.4配水系统 (13)8.5炭滤池的冲洗与冲洗排水槽高度 (13)8.6支撑系统 (13)9消毒 (13)9.1加氯量计算 (13)9.2加氯系统 (13)10清水池设计计算 (13)11水厂高程设计计算 (13)12.水泵选择 (14)三、图纸 (14)1、水厂平面布置图 (14)2、水厂高程布置图 (14)3、沙滤池结构图 (14)四、参考文献 (14)1、参考书籍 (14)2、参考论文 (14)一、设计说明书1工艺流程的选择1.1原水水质原水呈现异色，存在着氨氮及耗氧量较高等问题。
一.设计资料1.1.1 供水要求1）给水厂水量为30000m3/d。
2）水厂自用水量系数为5～8％，时变化系数1.5～1.4。
3）水厂出水水压为45~50m。
4）出厂水质达到国家饮用水水质标准。
5）水厂自用水取5%。
6）时变化系数取1.5。
1.1.2 原水水质某河流原水水质分析结果（见表1）表1 某河流的原水水质分析结果1.3 饮用水水质标准生活饮用水水质标准（见表2）表2 生活饮用水水质非常规检验项目及限值（62项）1.2 设计任务1）根据水质、水量、地区条件、施工条件和一些水厂运转情况选定处理方案和确定处理工艺流程。
2）拟定各种构筑物的设计流量及工艺参数。
3）选择各构筑物的形式和数目，初步进行水厂的平面布置和高程布置。
在此基础上确定构筑物的形式、有关尺寸安装位置等。
4）进行各构筑物的设计和计算，定出各构筑物和主要构件的尺寸，设计时要考虑到构筑物及其构造、施工上的可能性。
5）根据各构筑物的确切尺寸，确定各构筑物在平面布置上的确切位置，并最后完成平面布置。
确定各构筑物间连接管道、检查井的位置。
6）水厂厂区主体构筑物（生产工艺）和附属构筑物的布置，厂区道路、绿化等总体布置。
二．设计说明2.1 选择方案2.1.1 絮凝工艺：方案：采用机械絮凝池和往复式隔板絮凝池组合使用机械絮凝池优点：絮凝效果好，节省药剂；水头损失小；可适应水质水量的变化。
缺点：需机械设备和经常维修。
往复式隔板絮凝池优点：絮凝效果好；构造简单；施工方便。
缺点：容积较大；水头损失较大；转弯处絮粒容易破碎；出水流量不易分配均匀；出口处易积泥，适用于流量每日大于3万立方米且水量变化较小的水厂。
两种形式絮凝池组合使用有如下优点：当水质水量发生变化时，可以调节机械搅拌速度以弥补隔板往复式絮凝池的不足；当机械搅拌装置需要维修时，隔板往复式絮凝池仍可继续运行。
此外，若设计流量较小，采用往复式隔板絮凝池往往前端廊道宽度不足0.5m，不利于施工，则前端采用机械絮凝池可弥补此不足。

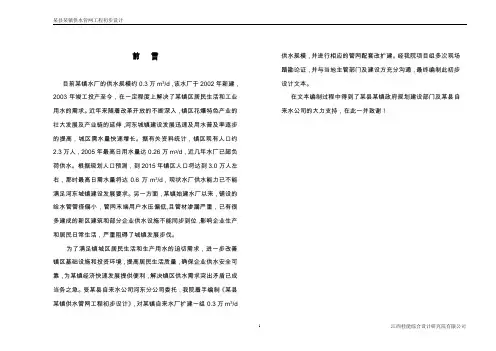

前言目前某镇水厂的供水规模约0.3万m3/d，该水厂于2002年新建，2003年竣工投产至今，在一定程度上解决了某镇区居民生活和工业用水的需求。
近年来随着改革开放的不断深入，镇区花爆特色产业的壮大发展及产业链的延伸，河东城镇建设发展迅速及用水普及率逐步的提高，城区需水量快速增长。
据有关资料统计，镇区现有人口约2.3万人，2005年最高日用水量达0.26万m3/d，近几年水厂已超负荷供水。
根据规划人口预测，到2015年镇区人口将达到3.0万人左右，那时最高日需水量将达0.6万m3/d，现状水厂供水能力已不能满足河东城镇建设发展要求。
另一方面，某镇始建水厂以来，铺设的给水管管径偏小，管网末端用户水压偏低,且管材渗漏严重，已有很多建成的新区建筑和部分企业供水设施不能同步到位，影响企业生产和居民日常生活，严重阻碍了城镇发展步伐。
为了满足镇城区居民生活和生产用水的迫切需求，进一步改善镇区基础设施和投资环境，提高居民生活质量，确保企业供水安全可靠，为某镇经济快速发展提供便利，解决镇区供水需求突出矛盾已成当务之急。
受某县自来水公司河东分公司委托，我院着手编制《某县某镇供水管网工程初步设计》，对某镇自来水厂扩建一组0.3万m3/d 供水规模，并进行相应的管网配套改扩建。
经我院项目组多次现场踏勘论证，并与当地主管部门及建设方充分沟通，最终编制此初步设计文本。
在文本编制过程中得到了某县某镇政府规划建设部门及某县自来水公司的大力支持，在此一并致谢！1 概述1.1项目名称、业主及地点项目名称：某县某镇供水管网工程业主单位：某县自来水公司河东分公司项目负责人：何瑞强（某县自来水公司总经理）建设地点：某县某镇1.2 设计依据1.2.1 《设计委托书》某县自来水公司，2009.61.2.2 《某县某镇供水管网工程项目可行性研究报告》江西省优化工程设计院，2006.121.2.3 关于《某县某镇供水管网工程项目可行性研究报告批复》宜春市发展和改革委员会宜市发改投资字（2007）60号1.2.4 《某县某镇总体规划》（2004～2020），江西省城乡规划设计研究院，2005.41.2.5 《水质检验报告》某县卫生监督所2009.081.2.6 《杨源河水厂段水源水检验报告书》某县卫生防疫站1.2.7 某县自来水公司河东分公司提供的1:500地形图1.2.8 采用的主要规范和标准（1）《城市给水工程规划规范》GB50282-98（2）《城市居民生活用水量标准》GB/T50331-2002（3）《室外给水设计规范》GB50013-2006（4）《建筑设计防火规范》GB50016-2006（5）《生活饮用水水质卫生规范》（卫生部2001年）（6）《生活饮用水卫生标准》GB5749-2006（7）《生活饮用水水源水质标准》CJ3020-93（8）《泵站设计规范》GB/T5026-97（9）《镇规划标准》GB/T50188-20071.3 设计原则1.3.1设计原则（1）在某镇总体规划指导下，结合某镇供水现状，合理选择预测方法及用水指标，确定合适的供水规模。
重庆市璧山县大路镇供水工程初步设计说明书海南华磊建筑设计咨询有限公司二OO七年八月前 言大路镇位于璧北的中心地带，是璧山地区交通枢纽。
它西纳青龙湖，与铜梁县相连；南接河边，通达璧城，东部六塘、保家经青木关到重庆，北与依凤接壤，经八塘至澄江到北碚，道路四通八达，纵横交错，是璧北地区交通上的一个重要节点。
渝遂高速开通后，至重庆市中心距离缩短为26公里，至铜梁缩短为15公里。
使得大路镇已进入重庆市都市经济圈，将带动大路各种经济资源的优化整合。
该项目实施为解决场镇居民饮用水及工矿企业用水问题， 满足人们对水量及水质的要求，进一步促进当地经济可持续发展。
水厂扩建工程位于大路镇，业主为璧山县大路镇自来水厂。
工程内容为原水输水及净水厂部分，总体扩建规模为1.0万吨/日，占地10.5亩。
水厂一次建设完成，水源为三江水库；工程计划于2007年10月动工，2008年2月建成投产。
合理的净水工艺是保证供水水质的关键，并与水厂的经济运行密切相关。
本次设计结合原水水质（GB3838-2002Ⅰ类水体）情况和出水水质要求（满足GB5749-2006标准），净水工艺现阶段采用强化常规处理；备用高锰酸钾预处理工艺，即：水厂总图及加氯加药间、配水井、泵房按1.0万吨/日设计，无阀滤池、网格絮凝－斜管沉淀池设计两组，每组按0.5万吨/日设计，部分设备分期安装。
项目总投资2165.21万元人民币。
其中工程费用1821.81万元人民币，工程建设其它费用343.40万元人民币。
项目资金筹措由企业自有资金、财政拨款、国内商业银行贷款三部分组成。
项目的实施将对人民生活的改善和城市文明起到有力的促进作用，并有巨大的社会效益和一定的经济效益，对该地区经济的可持续发展亦将起到一定的支撑作用。
→→→→→→目录1 工程项目概述 (1)1.1城市概况 (1)1.2自然条件 (2)1.3建设主要内容及投资、效益 (3)2 工程建设任务及规模 (4)2.1工程建设的必要性 (4)2.2城市供水规划 (4)2.3工程设计依据 (5)2.4工程规模及水质、水压 (8)3 工程水源 (10)3.1水源选择 (10)3.2水量计算 (10)4 工程设计 (11)4.1工程等级 (11)4.2工程总体布置及主要建筑物 (11)4.3取水工程设计 (11)4.4输水工程设计 (11)4.5净水厂设计 (16)4.6配水管网设计 (21)4.7建筑设计 (25)4.8结构设计 (26)4.9电气设计 (33)5 施工组织设计 (35)5.1施工条件 (35)5.2建筑材料统计及供应方案 (35)5.3主体工程施工 (35)5.4施工方案 (36)5.5施工总布置 (43)6 环境保护及水土保持设计 (45)6.1环境保护 (45)6.2水土保持措施 (46)7 劳动保护、安全与节能 (48)7.1安全生产 (48)7.2工业卫生 (48)7.3节能 (49)8 工程管理设计 (50)8.1机构设置及定员 (50)8.2水源保护措施 (50)9 工程投资概算 (52)9.1概算编制说明 (52)9.2编制内容 (52)9.3编制依据 (52)9.4编制结果 (53)10 工程效益分析 (54)10.1社会效益分析 (54)10.2经济效益分析 (55)11 工程设备、器材清单 (58)11.1混凝剂自动投加、数据采集系统 (58)11.2液氯自动投加系统 (58)11.3通用设备及器材 (59)12 对下阶段的设计要求 (60)12.1问题及建议 (60)12.2下阶段资料 (60)1工程项目概述1.1城市概况地理位置：大路镇位于璧山县北部，距县城20公里，离重庆68公里。
2002年全镇幅员面积55平方公里，2003年后保家、大塘、青龙湖镇并入大路，全镇幅员面积101平方公里。
大路作为璧山的中心地带，是璧山地区交通枢纽。
它西接青龙湖与铜梁县；南接河边，通达璧城；东临六塘、保家、经青木关到重庆，北与依凤接壤，经八塘至澄江到北碚，道路可谓四通八达，纵横交错，是璧山地区的交通上的一个结点。
距县城19公里，离重庆大学城15公里，距重庆主城区26公里。
基础建设：大路镇历史悠久、人杰地灵、物产丰富、气候宜人，具有独特的区位优势和完善的城市发展基础条件。
大路镇处于“渝西经济走廊带”和“都市发达经济圈”的交接点。
区位优势明显，交通便捷。
在建中的渝遂高速公路从大路镇横贯而过，在境内开设两个互通式立交道口。
璧山县城至大路镇已规划新建一条仅一级公路，将促进璧山与大路的互动联系。
已规划出“一园二点”的工业园区，面积8平方公里。
基础设施完善，有县属高完中一所，镇属初级中学4所，完小5所；镇属卫生院三所，县三人民医院设在大路镇红石街道。
场镇环境卫生达到县级卫生城市标准，镇内有完善的邮政、电信、医疗、文体设施，已开通宽带网，接通天然气。
境内水资源丰富，有水库7座，即将动工建设的三江原水库，库容约2000万立方米，新建中的11万伏变电站，能保证大路镇未来发展的需要。
经济：大路镇工业基础雄厚，目前形成了以建材业、机械制造业、冶炼锻造业、电镀加工业、交通运输业为主的支柱型产业。
全镇现有企业1368个，从业人员11380人。
镇内拥有产值上千万元的璧山鞍子水泥厂、福里树机械电镀有限公司、宏声钢铁有限公司、大路机具厂、恒龙钢铁有限公司。
形成了以璧山鞍子水泥厂“保家牌”水泥为主的建材业，以福里树机械电镀有限公司为主的机械电镀加工业，以宏声钢铁有限公司为主的冶炼业，以大路机具厂为主的锻造业，以及以客货互动的交通运输业等，初步形成了全镇的企业优势，并保持强劲的发展势头。
2004年，全镇实现乡镇企业总产值17.4234亿元，同比增22.8%；工业产值14.8亿元，同比增40.2%；增加值44516万元，同比增61.4%；营业收入17.1416亿元，同比增24.2%；固定资产投入1.377亿元，同比增44.6%；利润完成5548万元，同比增45.5%。
完成财政总收入2087万元，同比增5.8%。
农业总产值7187万元，比去年增长6.02%，多经收入8716万元，比去年增长11%，农民人均纯收入3176元，比去年增长14.78%。
2005年经济社会发展的实现乡镇企业总产值20.91亿元，比去年增长20%，工业产值17.47亿元，比去年增长18%，营业收入20.56亿元，比去年增长20%，固定资产投入1.65亿元，比去年增长20%,利润6657.6万元，比去年增长20%，增加值5.4亿元，比去年增长22.5%，税金1833万元，比去年增长6.6%，完成财政总收入1953万元，比去年增长5%（除农业税外）。
农业总产值7618万元，比去年增长6%，多经收入9413万元，比去年增长8%，农民人均纯收入3366元，比去年增长6%。
1.2自然条件地形地貌：水处理厂场地位于壁山县大路镇，其地貌类型属浅切割构造剥蚀地貌单元。
场地地形缓倾，地表高程356.99～376.21m，相对高差19.22m，地形整体向东倾斜，目前为水田及旱地。
高位清水池无地形图。
根据现场踏勘，高位清水池位于一独立山头，位于水处理厂的NW方向，距离约100m，相对高差约60m。
场地基岩裸露，岩性为厚层状砂岩。
地质：场地区在构造上位于壁山背斜的北西翼，区内岩层单斜,地层产状为305°∠36°。
据地表地质调查及坑探揭示有2组裂隙，发育，○1组：倾角36°～40°，面平直，张开，延伸远，局部钙质充填，间距0.5～1.0m；○2组：倾角80～85°，面平直，张开，多泥质充填，间距0.6～1.2m，局部铁钙质浸染。
场地区水文地质条件简单，地表水体主要为当地村民鱼池，未见地下水露头。
其地下水主要表现为松散介质孔隙水和基岩裂隙水。
松散介质孔隙水赋存于粉质粘土中，主要受大气降水的补给，其水量较小，受大气降水影响明显，雨季水量稍大，旱季较小，甚至干涸。
基岩裂隙水主要分布于基岩裂隙中，主要受大气降水补给或其它含水层补给，补给途径较远，地下水位埋藏较深。
根据工程地质类比，其渗透系数：粉质粘土K=3.8×10-5cm/s属弱透水层；裂隙性基岩K=1.7～5.8×10-2cm/s，属中等透水性。
根据区域资料及邻近工程水质分析资料类比，地下水对混凝土无腐蚀性。
水资源：有两条河流发源于大路镇。
其中璧南河发源于大路镇大竹村的古老寨一带；璧北河发源于大路镇三江村的古老寨一带，另建有水库7座，即将动工建设的三江原水库，库容约2000万立方米。
气候：壁山属亚热带季风气候区，四季分明，雨量充沛，气候温和，霜冻期短，日照偏少。
多年平均降雨量为1319.8mm，但时空分布不均，多集中在5～10月，其降雨量为1047.37mm，占全年79.3%，冬季雨量少，降雨量为267.47mm，占全年20.7%。
常出现冬春干旱，夏秋洪涝现象；多年平均气温18.5°C，极端最高气温44°C（2006年8月16日），极端最低气温-4.5°C（1961年1月17日）；霜冻期一般10～20天，最长达35天，雾日多为20～35天，最长达49天；多年平均日照1463.1小时，具冬暖夏热、秋雨绵、严冬短的特点。
行政及人口：大路镇位于璧山北部，是璧北中心镇，是重庆市委、市政府确定的“百个经济强镇工程”创建镇，是市商委确定的商业贸易发展重点小城镇，辖14个村，3个社区，幅员面积115.2平方公里，人口65080人。
1.3建设主要内容及投资、效益本工程包括净水工程、原水输送、配水工程及相关工程的土建工程，设备购置及安装工程等。
建设主要内容：取水工程：铺设输水管道、安装闸阀；净水工程：配水井、反应沉淀池、无阀滤池、泵房等建筑物土建工程，工艺安装，设备，电气，各种管道；配水工程：铺设配水管网、安装闸阀；经概算分析，2165.21万元人民币。
其中工程费用1821.81万元人民币，工程建设其它费用343.40万元人民币；单位水量的投资（水厂部分）为1821元/m3。
2工程建设任务及规模2.1工程建设的必要性2.1.1城市供水现状大路镇处在经大路、龙溪的东西横向隆起和经丹凤、正兴的短背斜及南北端延续部份的南北纵向隆起构成的“T”字型岭丘的分水岭上，历来都是璧山县缺水严重的地方，每年约有近三分之一的时间无水可用。
镇区内大路、保家现各建有水厂1座，其中大路水厂位于镇区外的牛背湾，始建于1983年，2002年进行过一次改造，设计供水能力2300立方米/天，最高日供水量约1200立方米/天，水源来自天堂庵小水库，保家水厂位于保家街道，最高日供水量约600立方米/天，水源来自镇区旁小水库，工业用水主要依靠直接从天然水体取水。
