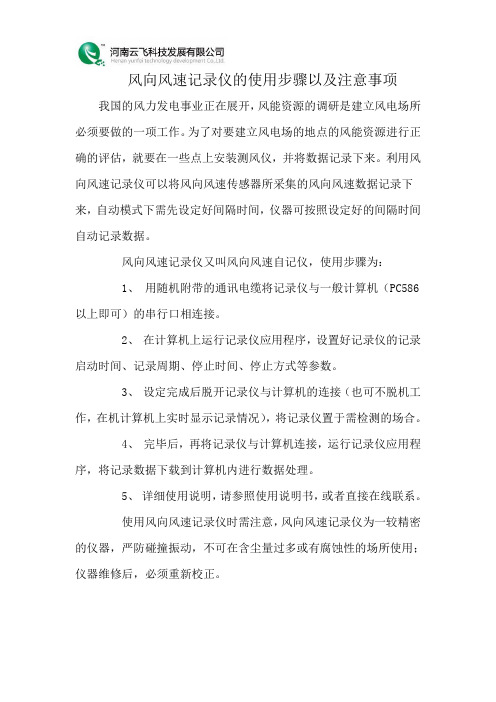

风向风速记录仪的使用步骤以及注意事项我国的风力发电事业正在展开，风能资源的调研是建立风电场所必须要做的一项工作。

为了对要建立风电场的地点的风能资源进行正确的评估，就要在一些点上安装测风仪，并将数据记录下来。

利用风向风速记录仪可以将风向风速传感器所采集的风向风速数据记录下来，自动模式下需先设定好间隔时间，仪器可按照设定好的间隔时间自动记录数据。

风向风速记录仪又叫风向风速自记仪，使用步骤为：
1、用随机附带的通讯电缆将记录仪与一般计算机（PC586以上即可）的串行口相连接。

2、在计算机上运行记录仪应用程序，设置好记录仪的记录启动时间、记录周期、停止时间、停止方式等参数。

3、设定完成后脱开记录仪与计算机的连接（也可不脱机工作，在机计算机上实时显示记录情况），将记录仪置于需检测的场合。

4、完毕后，再将记录仪与计算机连接，运行记录仪应用程序，将记录数据下载到计算机内进行数据处理。

5、详细使用说明，请参照使用说明书，或者直接在线联系。

使用风向风速记录仪时需注意，风向风速记录仪为一较精密的仪器，严防碰撞振动，不可在含尘量过多或有腐蚀性的场所使用；仪器维修后，必须重新校正。

手持式风速风向仪操作规程使用方法：1、风向测量部分1）在观测前应先检查风向部分是否垂直牢固地连接在风速仪风杯的护架上并反向旋转托盘螺母使支撑桌方向盘度的托盘下降，使轴尖与雏形轴承接触。

2）观测时应在风向指针稳定时读取方位读数。

2、风速测量部分确认仪器内已装上电池，本仪器采用的是3节5#1.5干电池，请注意不要采用可充电电池，它的输出电压只有 1.2V，电压不够，打开仪器的后盖板，将3节5#干电池装入电池架内，（注意电池电极一定要正确）电池装入后，仪器可能处于投电状态，也可能处于断电状态，这是可用面板上的电源开关，来控制电源的开与关。

请参看仪器的面板布置图，仪器投电后首先进行显示器的自检，显示器上所有可能用到的笔画都大约显示2秒钟，然后仪器便进入测量状态。

暗降功能为：A——瞬时风速B——平均风速C——瞬时风级D——平均风级E——对应浪瞬时、平均风速单位：m/s，瞬时、平均风级的单位：级，对应浪高的单位：m仪器运行时，测量瞬时风速，平均风速、瞬时风级、平均风级、对应浪高这5个参数，最能显示其中的一个参数。

显示参数由风速显示键喝风级显示键用来切换，每按一次风级显示键显示参数就在瞬时风级，平均风级对应浪高之间切换与此同时单位的标志记号也作相应的切换。

每按风速键：显示时对应的位置上会出现小数点。

风速、浪高参数小数点后保留一位，风级显示整数，没有小数点显示。

平均风速、平均风级、对应浪高需要有一分钟的采样时间，所以在投电后一分钟内，或锁存折削后一分钟内，不能得到正确的平均值，一直要等到采样时间大于一分钟以后，显示器才显示有效的参数值。

3）观测后为了保护轴尖与雏形轴承，正向旋转托盘螺母，使托盘升起，托起方向度盘，从而使轴尖与雏形宝石轴承高开。

锁存显示按键可以使仪器在测量状态和锁存状态之间切换。

在测量状态时按一下锁存显示器，仪器进入锁存状态，测量值锁存后，显示值被锁定。

在锁存状态时按一下锁存键，锁存功能消失，表示仪器回到测量状态。

文件标题风速仪操作规程文件编号版本A
制定部门品质部制定日期页次1/1
1.目的:
规范风速仪的操作方法,以维持正常的生产秩序,确保安全生产的目的.
2.范围:
本厂所有风速仪均适用此规程.
3.作业内容:
3.1操作前,需检查事项.
3.1.1检查,仪器是否干净.
3.1.2检查,各个按键功能是否正常.
3.1.3检查显示器左上角是否出现"BT"符号,(表示电池量不足须更换电池,
松开电池盖螺丝,然后推开电池盖,换上新电池,盖好电池盖锁紧螺丝.
3.2操作程序:
3.2.1.按下"ON/OFF"开关键“ ”,打开风速仪的电源开关.
3.2.2.根据自身测量需求,选择好,相应的开关键,"M/B""FT/KT""M/KM",
显示器上显示出,相应的测量单位符号.
3.2.3.用手握住,感应器的把手,使风轮平面垂直,对准被测试的风源,注意要
将顶部的绿箭头向外,不可反方向,显示器上,将显示被测风源的数值.
3.2.
4.如需记下某一测量值时,则按下"HOLD"键,可解除锁定的显示值.
锁定,方便自己记录,重新按下"HOLD"键,可解除锁定.
3.2.5.测试完成后,做好相关记录,关闭好电源开头,清洁好外观,装回
原包装盒内要保持盒内的干净,整洁.
3.3 日常保养
3.3.1每次使用前及使用后需彻底清洁好.
3.3.2每年需送检测机构,校验一次.
4.注意事项
4.1测试仪器需轻拿轻放.
4.2使用时需确定在有效期内
制定审核批准。

风速仪的使用方法风速仪是如何工作的风速仪的使用方法风速仪的探头选择0至100m/s的流速测量范围可以分为三个区段：低速：0至5m/s；中速：5至40m/s；高速：40至100m/s。

风速仪的热敏式探头用于0至5m/s的精准明确测量；风速仪的转轮式探头测量5至40m/s的流速效果较好；而利用皮托管则可在高速范围内得到较佳结果。

正确选择风速仪的流速探头的一个附加标准是温度，通常风速仪的热敏式传感器的使用温度约达+—70C。

特制风速仪的转轮探头可达350C。

皮托管用于+350C以上。

风速仪的热敏式探头风速仪的热敏式探头的工作原理是基于冷冲击气流带走热元件上的热量，借助一个调整开关，保持温度恒定，则调整电流和流速成正比关系。

当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的精准性。

在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。

以上现象可以在管道测量过程中察看到。

依据管理管道紊流的不同设计，甚至在低速时也会显现。

因此，风速仪测量过程应在管道的直线部分进行。

直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；尽头至少在测量点后4×D处。

流体截面不得有任何遮挡。

（棱角，重悬，物等）风速仪的转轮式探头风速仪的转轮式探头的工作原理是基于把转动转换成电信号，先经过一个靠近感应开头，对转轮的转动进行“计数”并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

风速计的大口径探头（60mm,100mm）适合于测量中、小流速的紊流（如在管道出口）。

风速仪的小口径探头更适于测量管道横截面大于探险头横截面貌一新100倍以上的气流。

风速仪在空气流中的定位风速仪的转轮式探头的正确调整位置，是气流流向平行于转轮轴。

在气流中轻轻转动探头时，示值会随之发生变化。

当读数达到最大值时，即表明探头处于正确测量位置。

在管道中测量时，管道平直部分的起点到测量点的距离应大于是0XD,紊流对风速仪的热敏式探头和皮托管的影响相对较小。

风速计的使用方法如下：1、使用前观察电表的指针是否指于零点，如有偏移，可轻轻调整电表的机械调整螺丝，使指针回到零点；2、将校正开关置于断的位置；3、将测杆插头插在插座上，测杆垂直向上放置，螺塞压紧使探头密封，“校正开关”置于满度位置，慢慢调整“满度调节”旋纽，使电表指针指在满度位置；4、将“校正开关”置于“零位”，慢慢调整“粗调”、“细调”两个旋纽，使电表指针指在零点的位置5、经以上步骤后，轻轻拉衫辩动螺塞，使测杆探头露出（长短可根据需要选择），并使探头上的红点面对对着风向，根据电表度读数，查阅校正曲线，即可查出被测风速；6、在测定若干分后（10min左右），必须重复以上3、4步骤一次，使仪表内的电流得到标准化7、测毕，应将“校正开关”置于断的位置。

首先，当使用风速计时，应确保设备处于稳定状态，避免在风力过大的环境中使用，以防风速计受到损坏。

同时，也要避免将风速计置于潮湿或高温环境中，以保持其精度和稳定性。

其次，对于不同类型的风速计，其使用方法和注意事项也有所不同。

例如，手持式风速计轻便易携，适合进行快速、便携的风速测量。

而固定式风速计则通常安装在特定位置，用于长期、连续的风速监测。

因此，在使用风速计时，应根据实际需求选择合适的类型，并按照其使用说明进行操作。

此外，对于高级用户而言，风速计还可以进行一些复杂的操作和分析。

例如，一些风速计具有数据存储和传输功能，可以将测量数据实时传输到电脑或手机等设备上进行分析和处理。

同时，也可以通过设置不同的测量模式和参数，实现更加精确和个性化的风速测量。

最后，无论使用何种类型的风速计，都应定期进行校准和维护，以确保其测量精度和稳定性。

在使用过程中，如果发现风速计出现异常或故障，应立即停止使用并联系专业人员进行检修和维护。

总之，掌握风速计的正确使用方法和注意事项，可以帮助我们更加准确、高效地测量风速，为各种气象、环保和科研等领域的工作提供有力支持。

风速风向记录仪的使用方法风速风向记录仪是一种用于测量风向和风速的专业仪器。

它在环境监测、气象学研究和农业生产等领域都有广泛的应用。

本文将介绍风速风向记录仪的使用方法，包括安装、使用、维护和保养等方面。

一、安装步骤1.挑选合适的位置：在使用风速风向记录仪之前，需要选择一个合适的位置。

建议将仪器安装在距离地面1.5倍高度的地方，避免地面的湍流干扰测量结果。

同时，需要确保周围没有任何遮挡物，以保证充足的风力。

2.固定仪器底座：安装固定底座是保证仪器稳定运行的关键。

在安装之前，需要先选择一块干燥的水泥地，并使用膨胀螺钉来固定底座。

3.安装传感器：接下来需要将风速风向记录仪的传感器安装在底座上。

在安装时，需要先插入传感器线，再固定传感器。

4.连接数据采集器：风速风向记录仪需要将数据传输到数据采集器上，而数据采集器需要通过连接USB线来与计算机等设备进行连接。

二、使用方法1.数据采集器的设置：在使用风速风向记录仪进行数据采集之前，需要确定数据采集器的设置。

通常包括采样频率、数据存储方式、存储容量等。

根据实际需求进行设置。

2.数据采集：当数据采集器已经设置好之后，就可以开始进行数据采集了。

确保仪器的传感器正常运行，放置至少10分钟，然后启动数据采集器进行数据采集。

3.数据的分析：采集到的数据可以通过各种软件进行分析。

比如，可以使用DataPro软件来进行实时显示和数据分析，还可以使用Stata或R等统计软件进行数据分析和建模。

三、维护和保养方法1.定期检查：为了保障数据的准确性和传感器的使用寿命，需要定期进行检查。

例如，需要确保仪器底座和传感器之间的连接状态稳定，传感器转子运转正常，数据采集器电源和USB连接正常等。

2.清洁保养：保持风速风向记录仪的内部和外部清洁是保障其性能和使用寿命的重要步骤。

建议每6个月进行一次内部清理，每个月进行一次外部清洁。

注意不要用压缩气喷洒在传感器上，以免受损。

3.安全使用：在使用风速风向记录仪时需要注意安全问题。

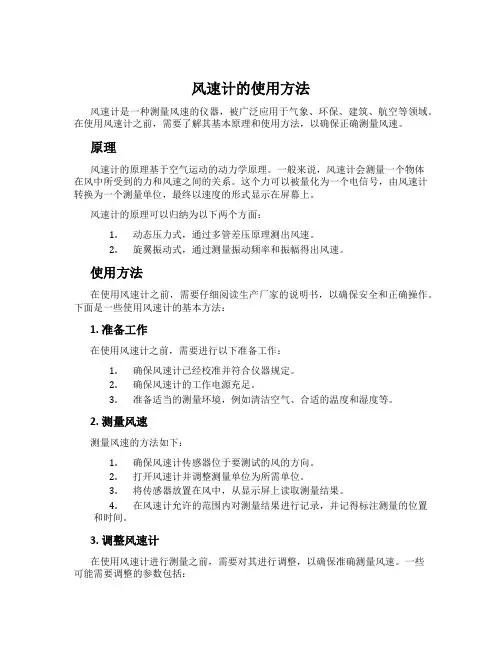

风速计的使用方法风速计是一种测量风速的仪器，被广泛应用于气象、环保、建筑、航空等领域。

在使用风速计之前，需要了解其基本原理和使用方法，以确保正确测量风速。

原理风速计的原理基于空气运动的动力学原理。

一般来说，风速计会测量一个物体在风中所受到的力和风速之间的关系。

这个力可以被量化为一个电信号，由风速计转换为一个测量单位，最终以速度的形式显示在屏幕上。

风速计的原理可以归纳为以下两个方面：1.动态压力式，通过多管差压原理测出风速。

2.旋翼振动式，通过测量振动频率和振幅得出风速。

使用方法在使用风速计之前，需要仔细阅读生产厂家的说明书，以确保安全和正确操作。

下面是一些使用风速计的基本方法：1. 准备工作在使用风速计之前，需要进行以下准备工作：1.确保风速计已经校准并符合仪器规定。

2.确保风速计的工作电源充足。

3.准备适当的测量环境，例如清洁空气、合适的温度和湿度等。

2. 测量风速测量风速的方法如下：1.确保风速计传感器位于要测试的风的方向。

2.打开风速计并调整测量单位为所需单位。

3.将传感器放置在风中，从显示屏上读取测量结果。

4.在风速计允许的范围内对测量结果进行记录，并记得标注测量的位置和时间。

3. 调整风速计在使用风速计进行测量之前，需要对其进行调整，以确保准确测量风速。

一些可能需要调整的参数包括：1.环境温度和湿度。

2.测量方向和传感器的位置。

3.常数和灵敏度等参数。

注意事项在使用风速计时，需要注意以下事项：1.避免潮湿和高温环境的使用。

2.避免磁性、电容和电磁场的干扰。

3.避免传感器受到冲击和震动。

4.避免在粉尘大的环境下长时间使用。

小结风速计是一种测量风速的仪器，应用广泛。

使用风速计需要了解其基本原理和使用方法，并注意一些使用中需要注意的事项，以保证测量结果的准确性和可靠性。

风向风速仪使用方法一、预备工作1.熟悉风向风速仪的基本构造和工作原理，了解仪器的主要部件和操作面板。

2.查阅风向风速仪的使用说明书，了解具体的仪器型号、技术参数和使用方法。

3.选择合适的测量场地，确保周围环境干净、无遮挡物，尽量远离建筑物和树木等可能影响风向风速测量的物体。

二、仪器设置1.将风向风速仪放置在固定的测量架上，尽量保持仪器平稳。

2.根据实际需求，选择合适的测量范围和单位。

一般来说，测量风向的单位有角度、八个方位，测量风速的单位有米/秒、千米/小时等。

3.根据实际情况，选择合适的采样时间和采样间隔。

采样时间指一次测量所持续的时间，通常为数秒到几分钟不等；采样间隔指连续两次测量之间的时间间隔，通常为数秒到几十秒不等。

4.根据需要，选择合适的数据输出方式。

一些风向风速仪可以通过USB口或蓝牙等方式将数据传输到计算机或移动设备上。

三、数据读取1.打开风向风速仪的电源开关，启动仪器。

2.在操作面板上选择想要测量的参数，如风向或风速。

根据仪器的使用说明书，按相应的按钮或旋钮进行设置。

3.等待仪器进入测量状态。

在一些仪器上，可以通过指示灯或显示屏上的信息来确认仪器是否处于测量状态。

4.开始进行测量。

等待一段合适的时间后，根据仪器的设置，将会显示相应的测量结果。

可以根据需要，连续测量多次，并记录每次测量的结果。

四、常见问题解决1.风向风速仪无法启动：检查电池是否放置正确，是否电池已经用完或电源是否正常。

2.测量结果异常：检查测量时是否有其他物体遮挡仪器，是否有外界干扰（如雷暴天气），是否仪器是否需要校准。

3.数据传输失败：检查数据输出方式是否选择正确，是否连接稳定，是否计算机或移动设备上的软件设置正确。

4.仪器维护：定期对仪器进行清洁和校准，确保仪器的正常工作。

在不使用时，尽量放置在干燥、通风的地方。

风向风速计的用法空气的水平运动称为风。

风向是指风的来向。

风速是指空气所经过的距离对经过的距离所需时间的比值。

风向用十六方位法。

风速单位用米/秒(定时观测取整数，自记记录取一位小数)。

测定风向风速的仪器：EL型电接风向风速计，达因式风向风速计。

测定的项目有：平均风速和最多风向。

配有自记仪器的要作风向风速的连续记录并进行整理。

风向风速计是由感应器、指示器、记录组成的有线遥测仪器。

感应器：风向部分的风标、风向方位块、导电环、接触簧片等组成；风速部分由风杯、交流发电机、蜗轮等组成。

指示器：由电源、瞬时风向指示盘、瞬时风速指示盘等组成。

记录器：由八个风向电磁铁、一个风速电磁铁、自记钟、自记笔、笔挡、充放电线路等部分组成。

一、安装(一) 安装前应进行运转试验，如运转正常，方可进行安装。

(二) 感应器应安装在牢固的高杆或塔架上，并附设避雷装置。

风速感应器(风杯中心)距地高度10-12米；若安装在平台上，风速感应器(风杯中心)距平台面(平台有围墙者，为距围墙顶)6-8米，且距地高度不得低于10米。

(三) 感应器中轴应垂直，方位指南杆指向正南。

为检查校正方位，应在高杆或塔架正南方向的地面上，固定一个小木桩作标志。

(四) 指示器、记录应平稳地安放在室内桌面上，用电缆与感应器相连接；电缆可以架空，也可以从地下敷设。

(五) 电源使用交流电(220伏)或干电池(12伏)。

若使用干电池，应注意正负极不要接错。

二、观测和记录(一) 打开指示器的风向、风速开关，观测两分钟风速指针摆动的平均位置，读取整数，记入观测簿相应栏中。

风速小的时候，把风速开关拔在“20”档，读0-20米/秒标尺刻度；风速大时，应把风速开关拨在“40”档，读0-40米/秒标尺刻度。

观测风向指示灯，读取两分钟的最多风向，用十六方位的缩写记载。

静风时，风速记0，风向记C；平均风速超过40米/秒，则记为>40；作日合计、日平均时，按40统计。

风向的缩写表风向缩写风向缩写风向缩写风向缩写北东北NNE 东南SE 西西南WSW 北N东北NE 南东南SSE 西W 静风 C东东北ENE 南S 西西北WNW 东 E南西南SSW 西北NW 东东南ESE 西南SW北西北NNW因电接风向风速计有故障，或冻结现象严重而不能正常工作时，可用达因式风向风速或DEM6型轻便风向风速表进行观测，并在备注栏注明。
