剪力墙的平法表示识读
剪力墙的平法表示识读
剪力墙的组成，剪力墙包括剪力墙柱、剪力墙身和剪力三类构件。
剪力墙柱类型：
约束边缘构件YBZ
构造边缘构件GBZ
非边缘暗柱AZ
扶壁柱 FBZ
墙梁类型
连梁LL
连梁(对角暗撑配筋)LL(JC)
连梁(交叉斜筋配筋)LL(JX)
连梁(集中对角斜筋配筋)LL(DX)
连梁(跨高比不小于5)LLk
暗梁AL
边框梁 BKL
剪力墙结构
墙柱包括端柱\暗柱 (构造型/约束型)
墙身包括水平筋\竖向筋\拉筋
墙梁包括连梁\暗梁\边框梁
剪力墙柱的分类：约束边缘构件YBZ，构造边缘构件GBZ，非边缘暗柱AZ，扶壁柱 FBZ 约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种。
构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种。
一、二、三级抗震等级剪力墙，按设规定，在其底部加强区部位及其以上一层墙肢应按规定设置约束边缘构件；
二、三级抗震等级的剪力墙的一般部位剪力墙以及四级抗震等级剪力墙，应按设计规定设置构造边缘构件。
楼层结构标高及层高表
楼层 结构标高 层高
6 16.100 2.800（6层以上省略）
5 13.300 2.800
4 10.500 2.800
3 7.700 2.800
2 3.800 3.900
1 -0.100 3.900
B1 -3.350 3.250
B2 基础顶 3.050
B2～4层为建筑底部由于受力大，为底部加强区，B2～5层设置约束边缘构件，其他层设构造边缘构件。
墙身的平法表示，采用列表注写方式。
墙身编号：由墙身代号、序号以及墙身所配置的水平与竖向分布的筋的排数组成,其中排数注写在括号内。如:Qxx ( xx排)
当墙身所设置的水平与条向分布钢筋的排数为2时可不注。
对于分布钢筋网的排数规定：当力墙厚度不大于400时, 应配置双排:当剪力墙厚度大于400，但不大于700时,宜配置三排，当剪力墙厚度大于700时,宜配置四排，各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。 当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋应网时勾住外排水平纵筋和竖向纵筋。还应与剪力墙内水平纵筋和竖向钢筋绑扎在一起。
第三章：剪力墙平法标准构造详图及三维示意图
-26-
-27-审核校对设计页图集号16G101-1-71错开搭接范围≥500
剪力墙水平分布钢筋构造弯折长度15d
上下相邻两排水平筋在转角两侧交错搭接,搭接长度为≥1.2LaE(≥1.2La）搭接长度为LLE(LL)
上下两侧水平分布筋在转角侧交错搭接,搭接长度为≥1.2LaE(≥1.2La）上下两侧水平分布筋在转角侧交错搭接,搭接长度为≥1.2LaE(≥1.2La）上下相邻两排水平筋在转角两侧交错搭接,搭接长度为≥1.2LaE(≥1.2La）弯折长度15d
弯折长度15d
15d
15d0.8llE
暗柱范围
转角墙（三）
（外侧水平筋在转角处搭接）15d15d
暗柱范围≥1.2laE(≥1.2la)
≥1.2laE
(≥1.2la)上下相邻两排水平筋在转角两侧交错搭接
连接区域在暗柱范围外
转角墙（二）15d15d≥1.2laE(≥1.2la)≥1.2laE(≥1.2la)≥500
暗柱范围
上下相邻两排水平筋在转角两侧交错搭接
转角墙（一）（外侧水平筋连续通过转弯其中As1≤As2）暗柱水平分布筋竖向分布筋弯钩叠合处为10d
拉筋10d
暗柱
端部有暗柱时剪力墙
水平钢筋端部做法
剪力墙竖向分部钢筋
弯钩叠合处为10d双列拉筋
剪力墙水平分布筋10d
双列拉筋
端部无暗柱时剪力墙水
平钢筋端部做法（二）
（其中As1=As2）0.8llE水平分布钢筋紧贴角筋内侧弯折
L形暗柱
端部有L形暗柱时剪力墙水平分布钢筋端部做法
竖向分布筋水平分布筋拉筋
拉筋规格、间距详见设计
bw≤400
bw
剪力墙双排配筋
15d
15d暗柱
斜交转角墙400＜bw≤700
bw拉筋规格、间距详见设计
剪力墙三排配筋
（水平、竖向钢筋均匀分布，拉筋需与各排分布筋绑扎）
审核校对设计页图集号16G101-1-71拉筋竖向分布筋
水平分布筋
拉筋竖向分布筋水平分布筋
拉筋竖向分布筋
水平分布筋
剪力墙水分布钢筋构造拉筋竖向分布筋
水平分布筋
搭接长度≥1.2LaE(1.2La)搭接错开长度≥500 拉筋竖向分布筋

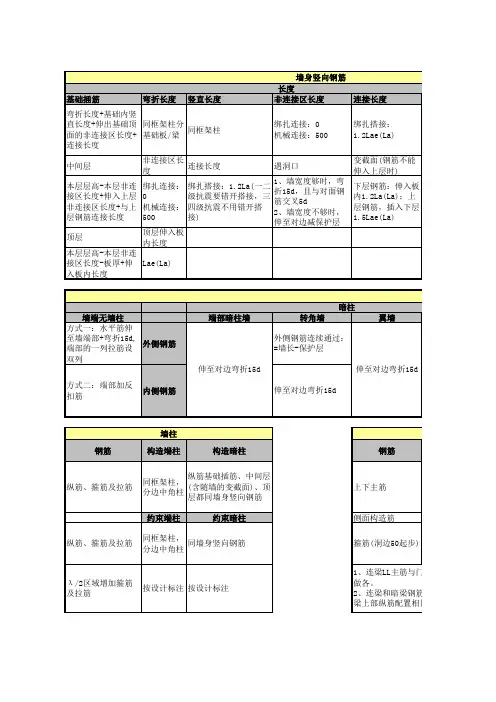

基础插筋弯折长度竖直长度非连接区长度连接长度
弯折长度+基础内竖直长度+伸出基础顶面的非连接区长度+连接长度同框架柱分基础板/梁同框架柱绑扎连接：0机械连接：500绑扎搭接：1.2Lae(La)
中间层非连接区长度连接长度遇洞口变截面(钢筋不能伸入上层时)
本层层高-本层非连接区长度+伸入上层非连接区长度+与上层钢筋连接长度绑扎连接：0机械连接：500绑扎搭接：1.2La(一二级抗震要错开搭接，三四级抗震不用错开搭接)1、墙宽度够时，弯折15d，且与对面钢筋交叉5d2、墙宽度不够时，伸至对边减保护层下层钢筋：伸入板内1.2La(La)；上层钢筋，插入下层1.5Lae(La)
顶层顶层伸入板内长度本层层高-本层非连接区长度-板厚+伸入板内长度Lae(La)
墙端无墙柱端部暗柱墙转角墙翼墙方式一：水平筋伸至墙端部+弯折15d,端部的一列拉筋设双列外侧钢筋外侧钢筋连续通过：=墙长-保护层
方式二：端部加反扣筋内侧钢筋伸至对边弯折15d
钢筋构造端柱构造暗柱钢筋
纵筋、箍筋及拉筋同框架柱，分边中角柱纵筋基础插筋、中间层(含随墙的变截面)、顶层都同墙身竖向钢筋上下主筋
约束端柱约束暗柱侧面构造筋
纵筋、箍筋及拉筋同框架柱，分边中角柱同墙身竖向钢筋箍筋(洞边50起步)
λ/2区域增加箍筋及拉筋按设计标注按设计标注墙柱
1、连梁LL主筋与门洞做各。2、连梁和暗梁钢筋的锚固都应从洞口边梁上部纵筋配置相同且梁顶标高相同的特墙身竖向钢筋
长度
伸至对边弯折15d暗柱
伸至对边弯折15d
拉筋
情况1：每边不小于2Ф12，锚固
Lae，且不小于同向被切断纵向
钢筋面积的50%；
情况2：实际注写(JD2 400*300
+3.100 3Ф14(上下左右每边3根))1、若洞口上下有连梁，上下无需补强
2、洞口上下设补强暗梁，高一律400(箍筋高度)，注明纵筋和箍
筋(JD5 1800*2100 +1.800 6Ф20(上下暗梁各6根) Ф8@150)
3、洞口竖向两侧按边缘构件配筋，无需加强。(图集47页左上角
基础插筋弯折长度竖直长度非连接区长度连接长度
弯折长度+基础内竖
直长度+伸出基础顶
面的非连接区长度+
连接长度同框架柱分基础板/梁同框架柱绑扎连接：0
机械连接：500绑扎搭接：
1.2Lae(La)
中间层非连接区长
度连接长度遇洞口变截面(钢筋不能伸入上层时)
本层层高-本层非连
接区长度+伸入上层
非连接区长度+与上
层钢筋连接长度绑扎连接：
0
机械连接：
500绑扎搭接：1.2La(一
二级抗震要错开搭
接，三四级抗震不用
错开搭接)1、墙宽度够时，弯
折15d，且与对面钢
筋交叉5d
2、墙宽度不够时，
伸至对边减保护层下层钢筋：伸入
板内1.2La(La)；
上层钢筋，插入
下层1.5Lae(La)
顶层顶层伸入板
内长度本层层高-本层非连
接区长度-板厚+伸
入板内长度Lae(La)
墙端无墙柱端部暗柱墙转角墙翼墙方式一：水平筋伸
至墙端部+弯折15d,
端部的一列拉筋设
双列外侧钢筋外侧钢筋连续通过：
=墙长-保护层
方式二：端部加反
扣筋内侧钢筋伸至对边弯折15d
钢筋构造端柱构造暗柱钢筋
纵筋、箍筋及拉筋同框架柱，
分边中角柱纵筋基础插筋、中间
层(含随墙的变截面)
、顶层都同墙身竖向
钢筋上下主筋
约束端柱约束暗柱侧面构造筋
纵筋、箍筋及拉筋同框架柱，
分边中角柱同墙身竖向钢筋箍筋(洞边50起
步)
λ/2区域增加箍筋
及拉筋按设计标注按设计标注墙身竖向钢筋
长度
伸至对边弯折15d暗柱
伸至对边弯折15d
墙柱
1、连梁LL主筋与门洞
做各。
2、连梁和暗梁钢筋的锚固都应从洞口边
梁上部纵筋配置相同且梁顶标高相同的
拉筋
情况3(宽大于800)洞口加强(洞口加强筋特殊情况：若设了端柱，顶层又
无框架梁，则端柱顶层伸入楼板
内，按暗柱处理
情况1：每边不小于2Ф12，锚固
Lae，且不小于同向被切断纵向
钢筋面积的50%；
情况2：实际注写(JD2 400*300
+3.100 3Ф14(上下左右每边3根)
)1、若洞口上下有连梁，上下无需补强
2、洞口上下设补强暗梁，高一律400(箍筋高度)，注明纵筋和箍
