亮化工程施工

1、安装要求

电气灯具的质量、型号必须符合图纸设计要求，管线的质量必须符合电气安装施工规范的要求。电缆和穿线管必须经检测合格后方可应用于本工程；

穿线管的预埋必须紧密配合土建、市政施工，穿越砼的管线在砼浇筑时派有专人看管，以免浇筑时压扁或接头外进浆而造成管线破坏；

灯具安装的位置应与设计图中的位置相符，地埋灯的四周与地面相接紧密，并略高于路面，设置于一线上的灯具中心误差不应大于3mm；

灯具安装完成后应进行照明测试，检查供电性能，触电系统的灵敏系，并验收灯具，电气的观感质量，要求达到电气安装工程验收规范的规定。

2、工序流程

施工中采用以下流程：

挖沟→埋管→敷设电缆→绝缘测试→电气设备安装 →

实验、调试 → 自检 → 竣工验收

3、施工配合 （1）安装与土建的配合

因施工队环境复杂，穿插作业多，对施工用电，现场交通及场地使用应在土建统一安排下协调解决，以达到互创条件为目的，安装施工应避免管道受到破坏。

（2）安装施工与建设（或监理）单位配合

甲方供应的材料设备，由甲方按进度计划及时提供，其到货计划待施工图会审后，由项目班子结合本工程的总体进度要求提出。

图纸资料及设计变更，由甲方按规定数量及时提供。安装与设计的有关事宜亦由甲方协调。

4、测量放样

按照设计图纸的要求及工地的实际情况，确定沟槽及路灯基座基坑开挖的具体位置，并作出醒目标记。

5、开挖沟槽及基坑

路灯等其他灯基础基坑及沟槽的土方开挖按照定位、放线确定的位置，根据施工图纸的尺寸，进行人工开挖。

6、路灯基座浇筑及开关箱基础砌筑

（1）检查基坑标高和平面尺寸是否符合设计要求。

（2）安装模板：安装时要保证拼并严密、不漏浆，并要拆装方便，控制水平高度、平整度、轴线位置等技术要求。

（3）浇筑砼基座：浇筑砼时模板要先上油，地脚螺栓埋入混凝土的长度大于其直径的30倍，并与主筋焊接牢固，浇筑时严格按配合比施工。砼浇捣要防止漏浆离析，要用漏槽下料，禁止抛料。砼要用插入式振动器振捣密实，尽量避免蜂麻面，保证混凝土面层的平整度。

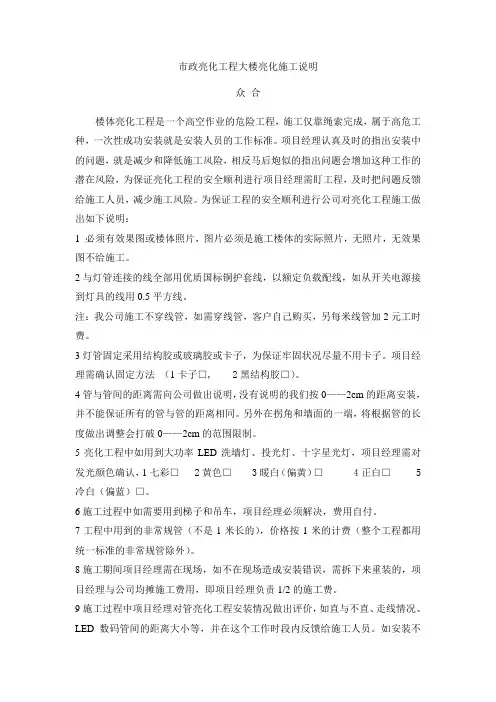

市政亮化工程大楼亮化施工说明

众 合

楼体亮化工程是一个高空作业的危险工程，施工仅靠绳索完成，属于高危工种，一次性成功安装就是安装人员的工作标准。项目经理认真及时的指出安装中的问题，就是减少和降低施工风险，相反马后炮似的指出问题会增加这种工作的潜在风险，为保证亮化工程的安全顺利进行项目经理需盯工程，及时把问题反馈给施工人员，减少施工风险。为保证工程的安全顺利进行公司对亮化工程施工做出如下说明：

1 必须有效果图或楼体照片，图片必须是施工楼体的实际照片，无照片，无效果图不给施工。

2与灯管连接的线全部用优质国标铜护套线，以额定负载配线，如从开关电源接到灯具的线用0.5平方线。

注：我公司施工不穿线管，如需穿线管，客户自己购买，另每米线管加2元工时费。

3灯管固定采用结构胶或玻璃胶或卡子，为保证牢固状况尽量不用卡子。项目经理需确认固定方法 （1卡子□, 2黑结构胶□）。

4管与管间的距离需向公司做出说明，没有说明的我们按0——2cm的距离安装，并不能保证所有的管与管的距离相同。另外在拐角和墙面的一端，将根据管的长度做出调整会打破0——2cm的范围限制。

5亮化工程中如用到大功率LED洗墙灯、投光灯、十字星光灯，项目经理需对发光颜色确认，1七彩□ 2黄色□ 3暖白（偏黄）□ 4正白□ 5

冷白（偏蓝）□。

6施工过程中如需要用到梯子和吊车，项目经理必须解决，费用自付。

7工程中用到的非常规管（不是1米长的），价格按1米的计费（整个工程都用统一标准的非常规管除外）。

8施工期间项目经理需在现场，如不在现场造成安装错误，需拆下来重装的，项目经理与公司均摊施工费用，即项目经理负责1/2的施工费。

9施工过程中项目经理对管亮化工程安装情况做出评价，如直与不直、走线情况、LED数码管间的距离大小等，并在这个工作时段内反馈给施工人员。如安装不

合格，施工人员无条件拆除重装，施工费用公司全部承担，如一个工作时段内没做评价，该时段施工情况视为合格。

大楼

亮化工程

招标文件

（编号： ）

2010年5月

- 1 -

目 录

一、总则

二、投标人资格审查

三、工程内容

四、招标文件

五、投标文件的编写

六、投标文件的递交

七、开标与评标

八、授予合同

九、系统功能与技术参数

附件：

1、 投标书

2、 投标承诺书

3、 授权委托书

4、 投标报价汇总表

5、 设备、材料配置清单报价表

6、 投标人综合情况表

7、 投标单位主要业绩

8、 项目经理综合情况表

9、 优惠条件及售后服务

10、 评标细则

投标人须知

- 2 -

前 附 表

一、总 则 工程名称 办公大楼亮化工程

建设地点 承包方式 总额承包

施工工期 日历天 质量标准 优质

招标内容 办公大楼亮化工程 招标方式 邀请招标

投标方条件 独立法人；注册资金100万元以上；应具有建设部颁发的城市及道路照明工程三级以上（含三级）《建筑业企业资质证书》；或照明工程专项设计甲级资质的法人单位； ISO质量管理体系认证证书。

投标保证金 金 额 人民币伍仟元整（￥5000.00）

汇入截至时间 2010年 月 日17时以前

履约保证金 人民币伍仟元整（￥5000.00）

购标书时间 2010年5月 日17时前 标书购置费 零元

勘查现场及答疑时间

2010年5月 日上午10时

投标文件 文件份数 正本 壹 份，副本三份份

送交时间 2010 年5月 日8点30分前

送交地点 办公大楼

投标有效期 自开标之日起15个日历日

开标时间、地点 2010年 月 日9时 二楼会议室

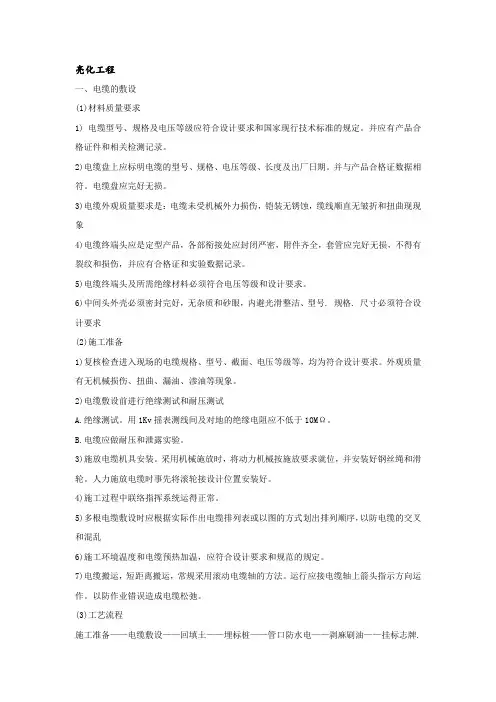

亮化工程

一、电缆的敷设

(1)材料质量要求

1) 电缆型号、规格及电压等级应符合设计要求和国家现行技术标准的规定。并应有产品合格证件和相关检测记录。

2)电缆盘上应标明电缆的型号、规格、电压等级、长度及出厂日期。并与产品合格证数据相符。电缆盘应完好无损。

3)电缆外观质量要求是：电缆未受机械外力损伤，铠装无锈蚀，缆线顺直无皱折和扭曲现现象

4)电缆终端头应是定型产品，各部衔接处应封闭严密，附件齐全，套管应完好无损，不得有裂纹和损伤，并应有合格证和实验数据记录。

5)电缆终端头及所需绝缘材料必须符合电压等级和设计要求。

6)中间头外壳必须密封完好，无杂质和砂眼，内避光滑整洁、型号. 规格. 尺寸必须符合设计要求

(2)施工准备

1)复核检查进入现场的电缆规格、型号、截面、电压等级等，均为符合设计要求。外观质量有无机械损伤、扭曲、漏油、渗油等现象。

2)电缆敷设前进行绝缘测试和耐压测试

A.绝缘测试。用1Kv摇表测线间及对地的绝缘电阻应不低于10MΩ。

B.电缆应做耐压和泄露实验。

3)施放电缆机具安装。采用机械施放时，将动力机械按施放要求就位，并安装好钢丝绳和滑轮。人力施放电缆时事先将滚轮接设计位置安装好。

4)施工过程中联络指挥系统运得正常。

5)多根电缆敷设时应根据实际作出电缆排列表或以图的方式划出排列顺序，以防电缆的交叉和混乱

6)施工环境温度和电缆预热加温，应符合设计要求和规范的规定。

7)电缆搬运，短距离搬运，常规采用滚动电缆轴的方法。运行应接电缆轴上箭头指示方向运作。以防作业错误造成电缆松弛。

(3)工艺流程

施工准备——电缆敷设——回填土——埋标桩——管口防水电——剥麻刷油——挂标志牌. 1)敷设电缆时的施工温度要求

施工环境温度为5-10摄氏度时，将电缆提高温度预热三个昼夜，周围温度为25摄氏度时需预热一个昼夜。当周围温度为40摄氏度时需预热18 小时。

2)电缆敷设施工

A.清除沟内杂物，夯实、找平，然后铺设垫层底砂。砂垫层厚度为100mm，沟两边留坡度防倒坡。
