道闸故障处理方法

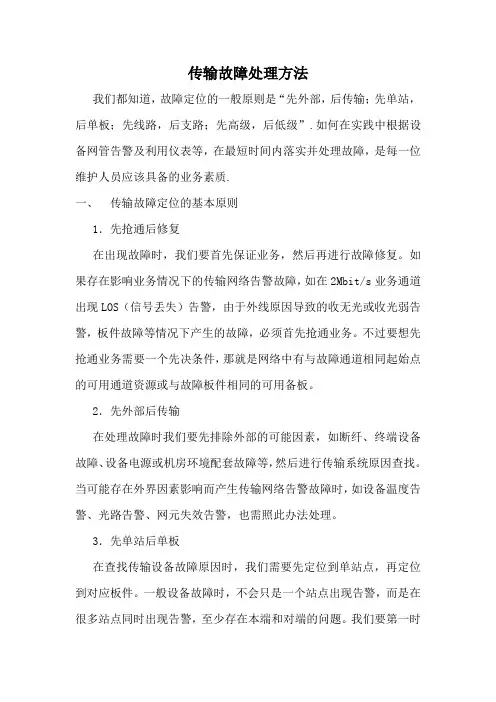

传输故障处理方法

我们都知道，故障定位的一般原则是“先外部，后传输；先单站，后单板；先线路，后支路；先高级，后低级”.如何在实践中根据设备网管告警及利用仪表等，在最短时间内落实并处理故障，是每一位维护人员应该具备的业务素质.

一、 传输故障定位的基本原则

1．先抢通后修复

在出现故障时，我们要首先保证业务，然后再进行故障修复。如果存在影响业务情况下的传输网络告警故障，如在2Mbit/s业务通道出现LOS（信号丢失）告警，由于外线原因导致的收无光或收光弱告警，板件故障等情况下产生的故障，必须首先抢通业务。不过要想先抢通业务需要一个先决条件，那就是网络中有与故障通道相同起始点的可用通道资源或与故障板件相同的可用备板。

2．先外部后传输

在处理故障时我们要先排除外部的可能因素，如断纤、终端设备故障、设备电源或机房环境配套故障等，然后进行传输系统原因查找。当可能存在外界因素影响而产生传输网络告警故障时，如设备温度告警、光路告警、网元失效告警，也需照此办法处理。

3．先单站后单板

在查找传输设备故障原因时，我们需要先定位到单站点，再定位到对应板件。一般设备故障时，不会只是一个站点出现告警，而是在很多站点同时出现告警，至少存在本端和对端的问题。我们要第一时间联系厂家和网管中心，根据现场设备情况，分析和判断缩小范围，快速、准确地定位是哪个单站的问题，而后尽可能准确地将故障定位到单站后再具体定位到单板。如处理光路误码、光功率异常等告警处理时，需要联系网管中心，查看网管业务数据情况，结合业务信号流，对告警与性能事件进行分析。可采用环回法、替代法、数据分析法、仪表测试法来判断告警及故障产生的原因，将其定位到单板。

4．先线路后支路

在处理故障时，如果支路出现了大量AIS告警，这时需要先排除线路板故障再查看支路板故障。由于传输系统线路板的故障常常会引起支路板的异常告警，在处理告警时，应按“先线路后支路”的顺序，排除网管告警；如支路出现大量AIS则首先查看线路板是否出现LOS告警或其他异常告警，再查看支路板告警。

1 自动道闸常见故障的维修方法（挡车杆）

1、电机运转但闸杆无反应。

A、 检查摆臂离合是否合上。

2、起、落杆终点位置震动较大。

A、 检查减震胶块是否损坏，如损坏请更换。

B、检查弹簧是否疲劳变形，如变形请调节弹簧调节螺母或更换弹簧。

3、杆不能落到位或起到位。

A、 长杆换短杆时未调节平衡弹簧。

B、 传感器插头未插好。

C、 “道闸类型选择”选错，需调整。

4、按遥控手柄，闸杆无反应。

A、 检查机器电源是否已连接好。

B、 检查保险管是否已烧坏。

C、 请确认遥控手柄的遥控编码与控制器编码一致。

5、刷卡起杆正常，不落杆。

A、 检查地感接口，是否连接。

B、 检查地感线圈是否连接，也就是说是否断线。

C、 起杆做停电处理。

下面解释一下几种故障的调试方法：

1、闸杆不垂直：

（1） 拧开减震调节螺丝的螺母（闸杆坚起时压在减震胶块上的螺丝）调整减震螺丝对减震胶块的压力，直至调整到闸垂直后锁紧螺母。

（2） 如果闸杆调到减震螺丝与胶块不接触了，闸杆仍不垂直，就拧松连杆两端的锁紧螺母，正向或反向旋转连杆直至闸杆垂直后，锁紧连杆两端的螺母，注意：在调整减震螺丝时，使之对胶块稍有压力即可，锁紧螺母。

2、闸杆摆动大：

（1） 顺时针旋转平衡弹簧螺丝，增加弹簧拉力，注意调整弹簧拉力时不可过大，这个可以参照闸杆的平衡。

（2） 闸杆的平衡调节。

A、 首先要停电，用手动起杆至竖直位置，闸杆不能保持竖直容易倒下（打开离合）平衡弹簧拉力过少，可以将闸杆推至竖直位置，然后右旋平衡弹簧调节螺丝，增大弹簧拉力。

B、 如果调到位置后，闸杆仍会倒下，重复操作上面所说的直至闸杆不倒下而且稍向上趋势，则说明调节完成。

3、闸杆在水平位置不够水平（也就是放下杆时）和闸杆不垂直时，是一样的调整方法，只是调整另一个减震螺丝。

4、离合打不开：

由于闸杆平衡调节不是很好或者减震调节螺丝对减震胶块压力太大，此时要打开离合，可以一手用离合手柄旋转离合，同时另一手轻按或拉起闸杆，直至离合打开。

5 型道闸（皮带轮式道闸）故障现象及办理方法 一． 05 型道闸传动构造表示图：

当道闸处于水平地点时， 水平地点调理环上的金属片应与水平地点凑近开关凑近二者的近来距离应在 1mm 左右，水平地点凑近开关灯亮，电路板 HOR 灯亮。

当道闸处于竖直地点时， 竖直地点调理环上的金属片应与竖直地点凑近开关

凑近二者的近来距离应在 1mm 左右，竖直地点凑近开关灯亮， 电路板 VER 灯亮。

道闸正常运转时两地点调理环的运动方向与上图地点调理环所标的箭头方向一致。

四．闸杆地点调整方法

道闸在正常的工作状态下，主动臂的运动方向以下两图，示图— 1 下方箭头指向为闸杆着落时主动臂的运动方向，示图— 2 下方箭头指向为闸杆上涨时主动臂的运动方向。主动臂在上下运动时不可以超出主动臂轴线。

一、（示图— 1）道闸在水平状态

道闸在抬闸过程中出现连杆的下方刚超出主动臂的轴线， 或许出现道闸抬到水平地点后立刻又被落下在 15 度左右停止。出现这类状况时应稍松开竖直调理环的固定螺丝，延竖直

调理环箭头的方向迟缓调理竖直调理环， 令到道闸杆抬竖直地点时， 连杆的轴线与主动臂的轴线夹角在 6 度左右。

二、（示图— 2）道闸在竖直状态

道闸在落闸过程中出现连杆的下方刚超出主动臂的轴线， 或许出现道闸着落到水平地点后立刻又被抬起在 15 度左右停止。出现这类状况时应稍松开水平调理环的固定螺丝，延水

平调理环箭头的方向迟缓调理水平调理环， 令到道闸杆落到水平地点时， 连杆的轴线与主动臂的轴线夹角在 6 度左右。

假如对水平调理环或竖直调理环调理后还不可以正常运转， 把连杆与连杆两关节轴承间的螺丝松开， 旋转连杆令其长度缩短， 再次配合水平调理环或竖直调理环调理直至道闸杆在水平地点与竖直地点工作，将刚松开的两螺丝拧紧。

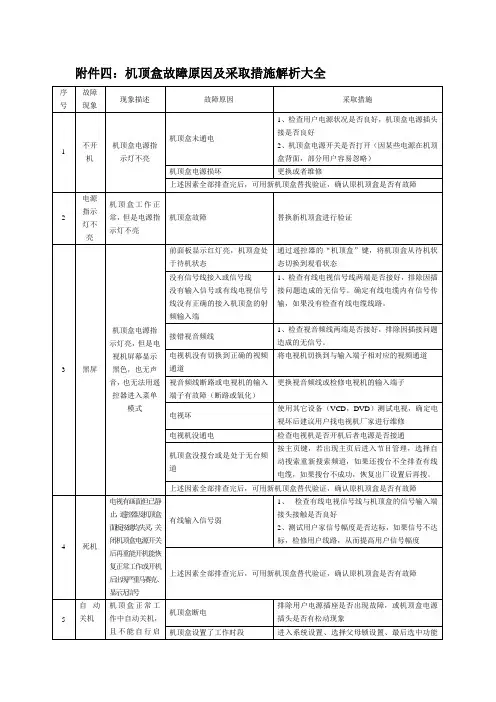

附件四：机顶盒故障原因及采取措施解析大全

序号 故障现象 现象描述 故障原因 采取措施

1 不开机 机顶盒电源指示灯不亮 机顶盒未通电 1、检查用户电源状况是否良好，机顶盒电源插头接是否良好

2、机顶盒电源开关是否打开（因某些电源在机顶盒背面，部分用户容易忽略）

机顶盒电源损坏 更换或者维修

上述因素全部排查完后，可用新机顶盒替找验证，确认原机顶盒是否有故障

2 电源指示灯不亮 机顶盒工作正常，但是电源指示灯不亮 机顶盒故障 替换新机顶盒进行验证

3 黑屏 机顶盒电源指示灯亮，但是电视机屏幕显示黑色，也无声音，也无法用遥控器进入菜单模式 前面板显示红灯亮，机顶盒处于待机状态 通过遥控器的“机顶盒”键，将机顶盒从待机状态切换到观看状态

没有信号线接入或信号线

没有输入信号或有线电视信号线没有正确的接入机顶盒的射频输入端 1、检查有线电视信号线两端是否接好，排除因插接问题造成的无信号。确定有线电缆内有信号传输，如果没有检查有线电缆线路。

接错视音频线 1、检查视音频线两端是否接好，排除因插接问题造成的无信号。

电视机没有切换到正确的视频通道 将电视机切换到与输入端子相对应的视频通道

视音频线断路或电视机的输入端子有故障（断路或氧化） 更换视音频线或检修电视机的输入端子

电视坏 使用其它设备（VCD，DVD）测试电视，确定电视坏后建议用户找电视机厂家进行维修

电视机没通电 检查电视机是否开机后者电源是否接通

机顶盒没搜台或是处于无台频道 按主页键，若出现主页后进入节目管理，选择自动搜索重新搜索频道，如果还搜台不全排查有线电缆，如果搜台不成功，恢复出厂设置后再搜。

上述因素全部排查完后，可用新机顶盒替代验证，确认原机顶盒是否有故障

4 死机 电视有画面但已静止，遥控器及机顶盒面板按键均失灵，关闭机顶盒电源开关后再重能开机能恢复正常工作或开机后出现严重马赛克、显示无信号 有线输入信号弱 1、 检查有线电视信号线与机顶盒的信号输入端接头接触是否良好
