自动化仪表

单位数量电动变送单元10-120电动变送单元 压力式温度变送器台110-121电动变送单元 温度变送器台110-122电动变送单元 温差变送器台110-123电动变送单元 一体化温度变送器台110-124电动变送单元 压力变送器台110-125电动变送单元 差压变送器台110-126电动变送单元 单法兰变送器台110-127电动变送单元 双法兰变送器台110-128电动变送单元 浓度变送器台110-129电动变送单元 插入式安装液位变送器台110-130电动变送单元 内藏孔板流量变送器台110-131电动变送单元 智能压力变送器台110-132电动变送单元 智能差压变送器台110-133电动变送单元 外浮筒液位变送器台110-134电动变送单元 内浮筒液位变送器台110-135电动变送单元 靶式流量变送器 DN100mm以下台110-136电动变送单元 靶式流量变送器 DN300mm以下台1气动变送单元10-137气动变送单元 温度变送器台110-138气动变送单元 气动压力式温度变送器台110-139气动变送单元 压力变送器台110-140气动变送单元 差压变送器台110-141气动变送单元 单法兰液位变送器台110-142气动变送单元 双法兰液位变送器台110-143气动变送单元 靶式流量变送器 DN100mm以下台110-144气动变送单元 靶式流量变送器 DN300mm以下台110-145气动变送单元 内藏孔板流量变送器台110-146气动变送单元 外浮筒液位变送器台110-147气动变送单元 内浮筒液位变送器台1电动显示单元10-148电动显示单元 单双针指示仪台110-149电动显示单元 单双针指示仪台110-150电动显示单元 色带指示仪台110-151电动显示单元 单双针报警仪台110-152电动显示单元 多点指示记录仪台110-153电动显示单元 比例积算器台110-154电动显示单元 开方积算器台1气动显示单元10-155气动显示单元 气动积算器台110-156气动显示单元 指示记录仪台1编号子目名称工程量10-157气动显示单元 色带、条形指示仪台110-158气动显示单元 气动报警器台110-159气动显示单元 多针指示仪台1电动调节单元10-160电动调节单元 指示调节器台110-161电动调节单元 特殊功能调节器台110-162电动调节单元 多通道阀位跟踪调节器台110-163电动调节单元 SPC/DOC后备调节器台110-164电动调节单元 微分器台110-165电动调节单元 积分器台1气动调节单元10-166气动调节单元 记录、串级调节仪台110-167气动调节单元 指示、报警记录调节仪台110-168气动调节单元 指示调节仪台110-169气动调节单元 记录调节仪台110-170气动调节单元 微分器、积分器比例调节器台110-171气动调节单元 比例、积分调节仪台110-172气动调节单元 比例、积分、微分调节仪台110-173气动调节单元 计算机给定调节仪台1电动计算单元10-174电动计算单元 加减器台110-175电动计算单元 乘除器台110-176电动计算单元 开方器台1气动计算、给定单元10-177气动计算、给定单元 比值器台110-178气动计算、给定单元 乘除器台110-179气动计算、给定单元 加减器台110-180气动计算、给定单元 定值器台110-181气动计算、给定单元 参数时间定值器台110-182气动计算、给定单元 电脉冲气压转换器台1电动转换单元10-183电动转换单元 电流信号转换器台110-184电动转换单元 脉冲电压转换器台110-185电动转换单元 频率电流转换器台110-186电动转换单元 阻抗转换器台110-187电动转换单元 函数转换器台110-188电动转换单元 电/气转换器台110-189电动转换单元 气/电转换器台1电动给定单元10-190电动给定单元 恒流给定器台110-191电动给定单元 比值给定器台110-192电动给定单元 比率给定器台110-193电动给定单元 报警给定器台110-194电动给定单元 参数程序给定器台110-195电动给定单元 时间程序给定器台1电动辅助单元10-196电动辅助单元 D型操作器台110-197电动辅助单元 安全栅台110-198电动辅助单元 信号选择器台110-199电动辅助单元 配电器台110-200电动辅助单元 隔离器 反向器 升降器台110-201电动辅助单元 电源箱台110-202电动辅助单元 比例偏置器台110-203电动辅助单元 信号限幅器台110-204电动辅助单元 信号阻尼器台110-205电动辅助单元 信号倒相器台110-206电动辅助单元 变化率限制器台110-207电动辅助单元 DDC操作器台110-208电动辅助单元 Q型操作器台1气动辅助单元10-209气动辅助单元 高、低值选择器台110-210气动辅助单元 切换器台110-211气动辅助单元 限幅器台110-212气动辅助单元 配比器台110-213气动辅助单元 继动器台110-214气动辅助单元 恒差器、负荷分配器台110-215气动辅助单元 带指示手动操作器台110-216气动辅助单元 手－自动切换双指示操作器台110-217气动辅助单元 Q型操作器台110-218气动辅助单元 大流量过滤器减压阀台110-219气动辅助单元 过滤器减压阀台110-220气动辅助单元 三通/六通阀台110-221气动辅助单元 气动重复器台110-222气动辅助单元 气动压力开关台110-223气动辅助单元 气动差压开关台110-224气动辅助单元 气动电开关台110-225气动辅助单元 配比气插座台110-226气动辅助单元 五孔气插座台1输入输出组件10-227输入输出组件 积算功率驱动组件台110-228输入输出组件 输出转换组件台110-229输入输出组件 输入转换组件台110-230输入输出组件 脉冲转换组件台110-231输入输出组件 mV/V 转换组件台110-232输入输出组件 P/E转换组件台1信号处理组件10-233信号处理组件 信号缓冲组件台110-234信号处理组件 斜波发生器组件台110-235信号处理组件 积算组件台110-236信号处理组件 乘除/开方组件台110-237信号处理组件 加法/减法组件台110-238信号处理组件 报警组件台110-239信号处理组件 逻辑组件台1调节组件10-240调节组件 动态补偿组件件110-241调节组件 跟踪组件件110-242调节组件 PID组件件110-243调节组件 多输出接口组件件110-244调节组件 声光控制组件件1分配、切换等其他组件10-245分配、切换等其他组件 电源分配组件件110-246分配、切换等其他组件 信号分配组件件110-247分配、切换等其他组件 切换组件件110-248分配、切换等其他组件 给定组件件110-249分配、切换等其他组件 继电器组件件110-250分配、切换等其他组件 监控组件件1基地式调节仪表10-251盘装仪表 控制显示操作器台110-252盘装仪表 手操器台110-253盘装仪表 趋势记录仪台110-254盘装仪表 三/四笔记录仪台110-255盘装仪表 单、双针记录仪台110-256盘装仪表 单、双针指示仪台110-257电动调节器 简易式调节器台110-258电动调节器 PID调节器台110-259电动调节器 时间比例调节器台110-260电动调节器 配比调节器台110-261电动调节器 程序控制调节器台110-262指示记录式气动调节器 盘上台110-263指示记录式气动调节器 支架上台1执行机构10-264电信号气动长行程执行机构台110-265气动长行程执行机构台110-266气动活塞式执行机构台110-267气动薄膜执行机构台110-268电动直行程执行机构台110-269电动角行程执行机构 25kgf·m以下台110-270电动角行程执行机构 25kgf·m以上台110-271智能执行机构台110-272液动执行机构 直柄式台110-273液动执行机构 双侧直柄式台110-274液动执行机构 曲柄式台1调节阀10-275气动活塞式调节阀台110-276气动薄膜调节阀台110-277电动调节阀台110-278智能调节阀台110-279管道上安装电磁阀台110-280伺服放大器台110-281阀门检查接线 气动蝶阀台110-282阀门检查接线 电动蝶阀台110-283阀门检查接线 多通电动阀台110-284阀门检查接线 多通电磁阀台110-285防爆阀门控制箱台1自力式调节阀10-286自力式压力调节阀 重锤式110-287自力式压力调节阀 带指挥器110-288自力式流量调节阀110-289自力式温度调节阀1检测回路10-290仪表回路模拟试验 温度回路套110-291仪表回路模拟试验 压力回路套110-292仪表回路模拟试验 流量/差压回路套110-293仪表回路模拟试验 多点检测回路（20点内）套110-294仪表回路模拟试验 多点检测回路（60点内）套110-295仪表回路模拟试验 多点检测回路（100点内）套1调节回路10-296仪表回路模拟试验 简单回路套110-297仪表回路模拟试验 复杂双回路套110-298仪表回路模拟试验 复杂多回路套110-299仪表回路模拟试验 手操回路套1执行仪表附件10-300电/气阀门定位器台(只)110-301气动阀门定位器台(只)110-302气控气阀台(只)110-303电控气阀台(只)110-304电磁换气阀台(只)110-305气路二位多通电磁阀台(只)110-306三断自锁装置台(只)110-307气动保位阀安保器台(只)110-308阀位传送器台(只)110-309限位/微动开关台(只)110-310趋近开关台(只)1人工单价材料单价机械单价单价人工费材料费机械费合价143.5216.7718.67178.96143.5216.7718.67178.9684.515.8523.21113.5784.515.8523.21113.5799.467.0228.08134.5699.467.0228.08134.5681.614.6650.87137.1481.614.6650.87137.14112.246.741.01159.95112.246.741.01159.95119.516.9530.76157.22119.516.9530.76157.22123.5130.0752.29205.87123.5130.0752.29205.87199.6463.934.18297.72199.6463.934.18297.72134.7827.8522.64185.27134.7827.8522.64185.270000000000000000000000000000000000000000100.1919.4917.57137.25100.1919.4917.57137.25134.7827.8526.4189.03134.7827.8526.4189.0316160.4626.4247.8616160.4626.4247.86105.677.2452.88165.79105.677.2452.88165.79143.5218.5238.23200.27143.5218.5238.23200.27109.677.3789.94206.98109.677.3789.94206.98122.788.9576.29208.02122.788.9576.29208.02131.5232.4393.34257.29131.5232.4393.34257.29203.3265.1277.84346.28203.3265.1277.84346.28128.2535.0664.49227.8128.2535.0664.49227.8166.8550.7364.49282.07166.8550.7364.49282.07138.8335.4164.54238.78138.8335.4164.54238.78155.5840.740.01236.29155.5840.740.01236.29107.5122.0540.01169.57107.5122.0540.01169.5776.133.1825.77105.0876.133.1825.77105.0880.873.3639.12123.3580.873.3639.12123.3573.243.1126.55102.973.243.1126.55102.987.773.6132.8124.1887.773.6132.8124.180000000000000000000000000000000000000000合价（元）单价（元）

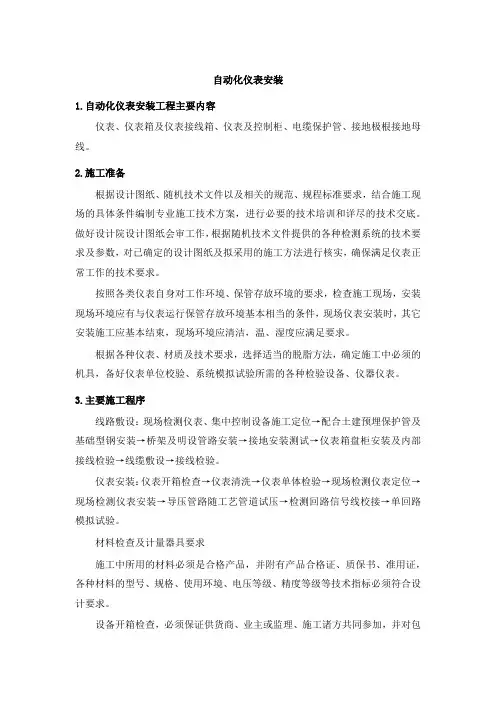

自动化仪表安装

1.自动化仪表安装工程主要内容

仪表、仪表箱及仪表接线箱、仪表及控制柜、电缆保护管、接地极根接地母线。

2.施工准备

根据设计图纸、随机技术文件以及相关的规范、规程标准要求，结合施工现场的具体条件编制专业施工技术方案，进行必要的技术培训和详尽的技术交底。做好设计院设计图纸会审工作，根据随机技术文件提供的各种检测系统的技术要求及参数，对已确定的设计图纸及拟采用的施工方法进行核实，确保满足仪表正常工作的技术要求。

按照各类仪表自身对工作环境、保管存放环境的要求，检查施工现场，安装现场环境应有与仪表运行保管存放环境基本相当的条件，现场仪表安装时，其它安装施工应基本结束，现场环境应清洁，温、湿度应满足要求。

根据各种仪表、材质及技术要求，选择适当的脱脂方法，确定施工中必须的机具，备好仪表单位校验、系统模拟试验所需的各种检验设备、仪器仪表。

3.主要施工程序

线路敷设：现场检测仪表、集中控制设备施工定位→配合土建预埋保护管及基础型钢安装→桥架及明设管路安装→接地安装测试→仪表箱盘柜安装及内部接线检验→线缆敷设→接线检验。

仪表安装：仪表开箱检查→仪表清洗→仪表单体检验→现场检测仪表定位→现场检测仪表安装→导压管路随工艺管道试压→检测回路信号线校接→单回路模拟试验。

材料检查及计量器具要求

施工中所用的材料必须是合格产品，并附有产品合格证、质保书、准用证，各种材料的型号、规格、使用环境、电压等级、精度等级等技术指标必须符合设计要求。

设备开箱检查，必须保证供货商、业主或监理、施工诸方共同参加，并对包装外观、箱号进行检查，依据装箱单核实箱内设备、零部件 、随机工具等，设备型号、规格、数量必须与装箱单相符，箱内随机技术文件应齐全，设备不应有机械外伤、变形、锈蚀等缺陷，并对设备表面质量作出宏观初步评价。

施工中所用的检验工具及仪器必须符合《自动化仪表安装工程质量检验评定标准》（GBJ131-90）附录一要求。

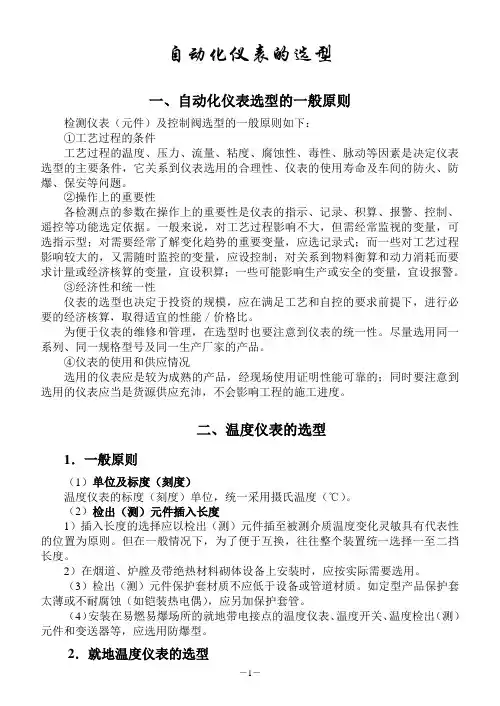

－1－ 自动化仪表的选型

一、自动化仪表选型的一般原则

检测仪表（元件）及控制阀选型的一般原则如下：

①工艺过程的条件

工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

②操作上的重要性

各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。

③经济性和统一性

仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。

为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。

④仪表的使用和供应情况

选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。

二、温度仪表的选型

1．一般原则

（1）单位及标度（刻度）

温度仪表的标度（刻度）单位，统一采用摄氏温度（℃）。

（2）检出（测）元件插入长度

1）插入长度的选择应以检出（测）元件插至被测介质温度变化灵敏具有代表性的位置为原则。但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。

2）在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。

（3）检出（测）元件保护套材质不应低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀（如铠装热电偶），应另加保护套管。

（4）安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出（测）元件和变送器等，应选用防爆型。

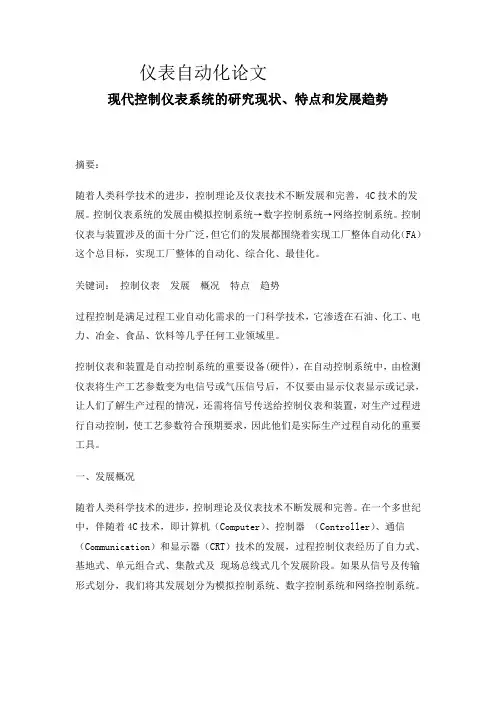

仪表自动化论文

现代控制仪表系统的研究现状、特点和发展趋势

摘要：

随着人类科学技术的进步，控制理论及仪表技术不断发展和完善，4C技术的发展。控制仪表系统的发展由模拟控制系统→数字控制系统→网络控制系统。控制仪表与装置涉及的面十分广泛，但它们的发展都围绕着实现工厂整体自动化（FA）这个总目标，实现工厂整体的自动化、综合化、最佳化。

关键词： 控制仪表 发展 概况 特点 趋势

过程控制是满足过程工业自动化需求的一门科学技术，它渗透在石油、化工、电力、冶金、食品、饮料等几乎任何工业领域里。

控制仪表和装置是自动控制系统的重要设备(硬件)，在自动控制系统中，由检测仪表将生产工艺参数变为电信号或气压信号后，不仅要由显示仪表显示或记录，让人们了解生产过程的情况，还需将信号传送给控制仪表和装置，对生产过程进行自动控制，使工艺参数符合预期要求，因此他们是实际生产过程自动化的重要工具。

一、发展概况

随着人类科学技术的进步，控制理论及仪表技术不断发展和完善。在一个多世纪中，伴随着4C技术，即计算机（Computer）、控制器 （Controller）、通信（Communication）和显示器（CRT）技术的发展，过程控制仪表经历了自力式、基地式、单元组合式、集散式及 现场总线式几个发展阶段。如果从信号及传输形式划分，我们将其发展划分为模拟控制系统、数字控制系统和网络控制系统。 考证控制理论的发展历史，《IEEE Cintrol Systems Magazine》主编Antsaklis教授认为，控制理论的每一步发展都要满足处理不断复杂的对象的需要、完成不断复杂的设计的需要、对过程与环境高度不确定情况下进行控制的需要，因此受到控制仪表、不断变化的对象以及其它科学技术的不断推动。

20世纪末，全球市场逐渐形成，企业竞争空前加剧，工业生产必须按市场需求加快新产品的开发，降低成本，完善服务。这就需要把市尝生产计划、制造过程、企业管理、售后服务看作要统一考虑的生产过程，并采用计算机、自动化、通信等技术实现整个过程的综合自动化，以改善生产加工和管理决策。要实现综合自动化，实现整个生产过程的信息集成，就必须要在工业现场实现设备间的多点数字通信，构成工厂底层网络系统，以实现底层现场设备之间以及生产现场与外界之间的信息交换。
