电工学第一章试题及答案

  • 格式：docx
  • 大小：37.11 KB
  • 文档页数：5

电工学第一章试题及答案

一、选择题（每题2分，共20分）

1. 电流的单位是（ ）。

A. 伏特

B. 安培

C. 瓦特

D. 欧姆

答案：B

2. 电阻的单位是（ ）。

A. 伏特

B. 安培

C. 瓦特

D. 欧姆

答案：D

3. 电路中电流的流动方向是（ ）。

A. 从负极到正极

B. 从正极到负极

C. 任意方向

D. 不流动

答案：B

4. 欧姆定律的公式是（ ）。

A. V = IR

B. I = VR

C. R = VI

D. V = RI 答案：A

5. 并联电路中，电阻的总阻值（ ）。

A. 等于最大电阻值

B. 等于最小电阻值

C. 小于任一电阻值

D. 等于任一电阻值

答案：C

6. 串联电路中，电流的大小（ ）。

A. 等于任一电阻的电流

B. 大于任一电阻的电流

C. 小于任一电阻的电流

D. 不确定

答案：A

7. 电容器的单位是（ ）。

A. 法拉

B. 欧姆

C. 安培

D. 伏特

答案：A

8. 电感器的单位是（ ）。

A. 法拉

B. 亨利

C. 安培

D. 伏特

答案：B

9. 电能的单位是（ ）。 A. 焦耳

B. 瓦特

C. 伏特

D. 安培

答案：A

10. 电功率的单位是（ ）。

A. 焦耳

B. 瓦特

C. 伏特

D. 安培

答案：B

二、填空题（每题2分，共20分）

1. 当电压为220V时，通过电阻R=100Ω的电流为______安培。

答案：2

2. 电路中电阻R=10Ω，电流I=5A，根据欧姆定律，电压V=______伏特。

答案：50

3. 电容器的电容为C=2μF，电压V=300V，则电容器存储的电荷Q=______库仑。

答案：0.6

4. 电感器的电感L=0.5H，电流变化率dI/dt=2A/s，则电感器产生的感应电动势E=______伏特。

答案：1

5. 一个并联电路由两个电阻R1=4Ω和R2=8Ω组成，总电阻Rt=______Ω。 答案：2.67

6. 一个串联电路由两个电阻R1=6Ω和R2=12Ω组成，总电阻Rt=______Ω。

答案：18

7. 电能W=Pt，其中P是功率，t是时间，若P=100W，t=2h，则W=______焦耳。

答案：72000

8. 电功率P=IV，其中I是电流，V是电压，若I=10A，V=220V，则P=______瓦特。

答案：2200

9. 电容器的电容C=1F，电压V=1V，则电容器存储的电荷Q=______库仑。

答案：1

10. 电感器的电感L=1H，电流变化率dI/dt=1A/s，则电感器产生的感应电动势E=______伏特。

答案：1

三、简答题（每题10分，共30分）

1. 什么是基尔霍夫电压定律？请简述其内容。

答案：基尔霍夫电压定律（KVL）指出，在任何闭合电路中，沿着闭合路径的电压总和等于零。这意味着电路中所有电源的电动势之和等于所有电阻上的电压降之和。

2. 什么是基尔霍夫电流定律？请简述其内容。

答案：基尔霍夫电流定律（KCL）指出，在电路的任何节点上，进入节点的电流之和等于离开节点的电流之和。这意味着在任何时刻，节点上的净电流为零。

3. 请解释什么是电容器，并简述其工作原理。

答案：电容器是一种能够存储电荷的电子元件。它的工作原理基于两个导体板之间形成的电场。当电压施加到电

合集下载

电工学及电气设备习题库(第一章)

电工学及电气设备习题库(第一章)

电工学及电气设备习题库

第1章 直流电路 习题参考答案

一、 填空题：

1. 任何一个完整的电路都必须有 、 和 3个基本部分组成。具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。电路的作用是对电能进行 、 和

；对电信号进行 、 和 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 元件；反映实际电路器件储存电场能量特性的理想电路元件是 元件，它们都是无源 元件。

3. 电路有 、 和 三种工作状态。当电路中电流0RUIS、端电压U＝0时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 上。

4.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为 元件。

5. 电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。

二、 判断题：

1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。 （ ）

2. 电阻、电流和电压都是电路中的基本物理量。 （ ）

3. 电压是产生电流的根本原因。因此电路中有电压必有电流。 （ ）

4. 绝缘体两端的电压无论再高，都不可能通过电流。 （ ）

三、选择题：（每小题2分，共30分）

1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。

A、吸收； B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）

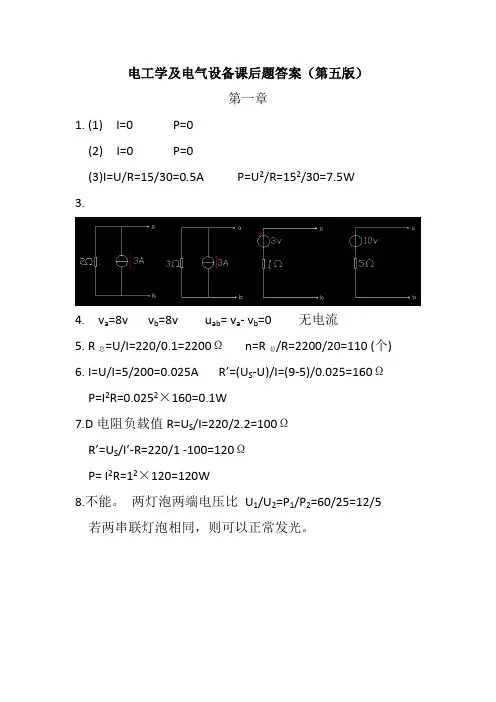

电工学及电气设备第一章答案(1)

电工学及电气设备第一章答案(1)

电工学及电气设备课后题答案（第五版）

第一章

1. (1) I=0 P=0

(2) I=0 P=0

(3)I=U/R=15/30=0.5A P=U2/R=152/30=7.5W

3.

4. va=8v vb=8v uab= va- vb=0 无电流

5. R总=U/I=220/0.1=2200Ω n=R总/R=2200/20=110 (个)

6. I=U/I=5/200=0.025A R’=(US-U)/I=(9-5)/0.025=160Ω

P=I2R=0.0252×160=0.1W

7.D电阻负载值R=US/I=220/2.2=100Ω

R’=US/I’-R=220/1 -100=120Ω

P= I2R=12×120=120W

8.不能。 两灯泡两端电压比 U1/U2=P1/P2=60/25=12/5

若两串联灯泡相同，则可以正常发光。

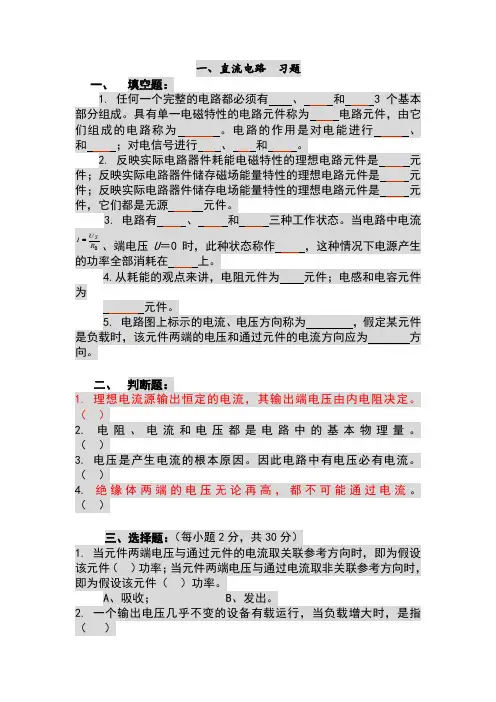

电工学第一章习题

电工学第一章习题

一、直流电路 习题

一、 填空题：

1. 任何一个完整的电路都必须有 、 和 3个基本部分组成。具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。电路的作用是对电能进行 、

和 ；对电信号进行 、 和 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 元件；反映实际电路器件储存电场能量特性的理想电路元件是 元件，它们都是无源 元件。

3. 电路有 、 和 三种工作状态。当电路中电流0RUIS、端电压U＝0时，此种状态称作 ，这种情况下电源产生的功率全部消耗在 上。

4.从耗能的观点来讲，电阻元件为 元件；电感和电容元件为

元件。

5. 电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。

二、 判断题：

1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（ ）

2. 电阻、电流和电压都是电路中的基本物理量。

（ ）

3. 电压是产生电流的根本原因。因此电路中有电压必有电流。

（ ）

4. 绝缘体两端的电压无论再高，都不可能通过电流。

（ ）

三、选择题：（每小题2分，共30分）

1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（ ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（ ）功率。

A、吸收； B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ） A、负载电阻增大； B、负载电阻减小； C、电源输出的电流增大。

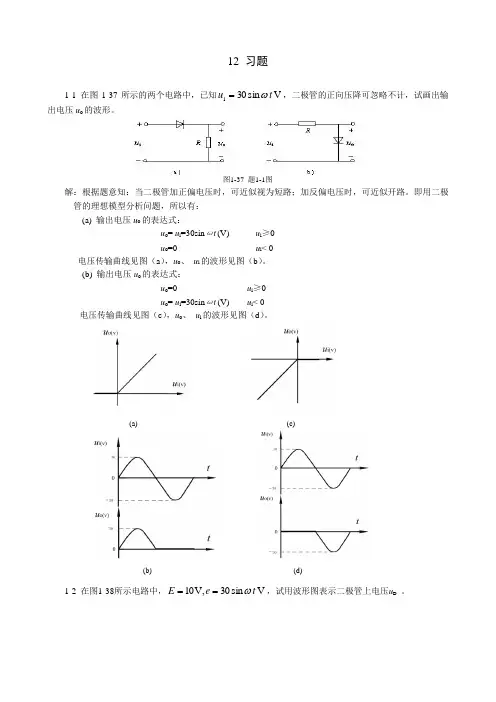

电工学2 第一章部分答案

电工学2 第一章部分答案

12 习题

1-1 在图1-37所示的两个电路中，已知Vsin30itu，二极管的正向压降可忽略不计，试画出输出电压uo的波形。

图1-37 题1-1图

解：根据题意知：当二极管加正偏电压时，可近似视为短路；加反偏电压时，可近似开路。即用二极管的理想模型分析问题，所以有：

(a) 输出电压uo的表达式：

uo= ui=30sinωt (V) ui≥0

uo=0 ui< 0

电压传输曲线见图（a），uo、 ui的波形见图（b）。

(b) 输出电压uo的表达式：

uo=0 ui≥0

uo= ui=30sinωt (V) ui< 0

电压传输曲线见图（c），uo、 ui的波形见图（d）。

(a)

(c)

(b) (d)

1-2 在图1-38所示电路中，Vsin30,V10teE，试用波形图表示二极管上电压uD 。

精选文库

— 2 图1-38 题1-2图

解 假设拿掉二极管 则二极管所在处的开路电压为VDVt10sin30

接入二极管后当开路电压大于零时二极管导通，二极管相当与短路线，二极管两端电压为0，开路电压小于零时，二极管相当与开路，二极管两端电压为开路电压

1-3 计算图1-39所示电路中流过二极管的电流ID，设二极管导通时的正向压降UD=0.7V。

-V5V53k2kDUDI--ΩΩa 图1.39 题1-3图

解：先拿掉二极管假设电路开路如下图所示

V110525-U
