电工电子技术1试题及答案

  • 格式：docx
  • 大小：37.46 KB
  • 文档页数：4

电工电子技术1试题及答案

一、单项选择题（每题2分，共20分）

1. 电路中，电流的参考方向与实际方向之间的关系是（ ）。

A. 必须一致

B. 可以不一致

C. 完全无关

D. 以上都不对

2. 在纯电阻电路中，电压与电流之间的相位关系是（ ）。

A. 同相位

B. 反相位

C. 无关系

D. 相位差为90度

3. 电容器的容抗与频率之间的关系是（ ）。

A. 成正比

B. 成反比

C. 无关

D. 先增后减

4. 一个理想变压器的原边电压为10V，副边电压为50V，那么原边和副边的匝数比为（ ）。

A. 1:5

B. 5:1

C. 1:1

D. 50:10

5. 三相交流电的相序是指（ ）。 A. 三相电压的幅值大小

B. 三相电压的相位顺序

C. 三相电压的频率

D. 三相电压的波形

6. 半导体材料的导电能力介于（ ）之间。

A. 导体和绝缘体

B. 导体和超导体

C. 绝缘体和超导体

D. 超导体和金属

7. 一个电路中的总功率等于（ ）。

A. 电流与电压的乘积

B. 电流的平方与电阻的乘积

C. 电压的平方与电阻的倒数的乘积

D. 以上都是

8. 在RC串联电路中，电容的充放电时间常数τ是（ ）。

A. R与C的和

B. R与C的差

C. R与C的乘积

D. R与C的比值

9. 晶闸管是一种（ ）。

A. 双极型半导体器件

B. 场效应管

C. 单极型半导体器件

D. 绝缘栅双极晶体管

10. 电磁兼容性的英文缩写是（ ）。

A. EMC B. EMCC

C. EMI

D. EMCS

二、多项选择题（每题3分，共15分）

11. 以下哪些元件属于无源元件？（ ）

A. 电阻

B. 电容

C. 电感

D. 二极管

12. 电路的三种基本状态包括（ ）。

A. 开路

B. 短路

C. 通路

D. 超载

13. 以下哪些因素会影响电感器的电感量？（ ）

A. 线圈的匝数

B. 线圈的面积

C. 线圈的材料

D. 线圈的电阻

14. 以下哪些属于模拟电路的特点？（ ）

A. 工作频率高

B. 信号连续

C. 抗干扰能力强

D. 便于集成

15. 以下哪些属于数字电路的特点？（ ）

A. 信号离散 B. 工作稳定

C. 抗干扰能力弱

D. 便于集成

三、填空题（每题2分，共20分）

16. 欧姆定律的数学表达式是________。

17. 电流通过导体产生的热量与电流的平方、电阻和通电时间成正比，这个规律被称为________定律。

18. 在正弦交流电路中，电压与电流的相位关系可以用________来表示。

19. 半导体二极管具有________性导电。

20. 变压器的工作原理基于________现象。

21. 电路中，功率因数是指________与视在功率的比值。

22. 一个电路的总谐波畸变（THD）是指该电路中________的平方和的平方根。

23. 集成电路的英文缩写是________。

24. 电路的负载是指电路中的________。

25. 电磁感应的条件是________。

四、简答题（共20分）

26. 简述串联和并联电路的特点。（10分）

27. 说明什么是功率因数，并解释其对电路效率的影响。（10分）

五、计算题（共25分）

28. 一个纯电阻电路，电阻R=100Ω，电压U=220V，求电路中的电流I和功率P。（15分）

29. 一个RLC串联电路，已知R=10Ω，L=0.5H，C=50μF，电源电压U=100V，频率f=50Hz，

合集下载

电工学电子技术复习试卷

电工学电子技术复习试卷

电子技术模拟试题卷库

电子技术 试卷一

一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内

(本大题共13小题，总计34分)

1、(本小题2分)

由开关组成的逻辑电路如图所示，设开关接通为“1”， 断开为“0”， 电灯亮为“1”，

电灯暗为“0”， 则该电路为 ( b )。

(a)“ 与” 门 (b)“ 或” 门 (c) “ 非” 门

+－ABHL

2、(本小题2分)

若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( c )。

(a) 正、反向电阻相等

(b) 正向电阻大 ，反向电阻小

(c) 反向电阻比正向电阻大很多倍

(d) 正、反向电阻都等于无穷大

3、(本小题2分)

运算放大器电路如图所示，RF1和RF2均为反馈电阻，其反馈极性为 (d ) 。

(a) RF1引入的为正反馈，RF2引入的为负反馈

(b) RF1和RF2引入的均为负反馈

(c) RF1和RF2引入的均为正反馈

(d) RF1引入的为负反馈，RF2引入的为正反馈

-∞＋＋R2RF1RF2R1uouI

4、(本小题2分)

振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在 （ c ）。

(a) O 点 (b) A 点 (c) B 点 (d) C 点 ABCUomUfmO

5、(本小题2分)

电容三点式振荡电路如图所示，其振荡频率为（ b ）。

(a)fLCCCCo121212() (b) fLCCCCo121212() (c) fLCCCCo11212()

C1C2C3C4CEUCCRERCRB1RB2L

6、(本小题2分)

整流电路如图所示， 直流电压表V（内阻设为无穷大） 的读数均为90 V，二极管承受的最高反向电压为141 V 的电路是下列图中（ c ）。

电工电子试题及答案

电工电子试题及答案

1电工与电子技术试题

一、单项选择题(本大题共20小题，每小题2分,共40分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.电路如图所示，如果电阻R1增大，则电流表 A 的读数（ ）

A。增大

B.减小

C.不变

D.不定

2。与图示电路等效的电路是( ）

3.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ )

A。250W B.500W

C.1000W D。2000W

4。图示电路中,A、B端电压U=（ )

A.—2V

B.—1V

C.2V

D.3V

5。在负载为纯电容元件的正弦交流电路中，电压u与电流i的相位关系是（ )

A。u滞后i 90º B.u超前i 90º

C.反相 D.同相

6。正弦电压u=Umsin(ωt+）的波形如图所示,则=（ )

A。—30º

B。0º

C。30º

D。150º

7.星形连接的对称三相电源的线电压AB•U与其相应的相电压A•U的关系是AB•U=（ ）

8。已知在R、L串联的正弦交流电路中，总电压U=30V，L上的电压UL=18V，则R上的电压UR应为（ ）

A.12V B.24V

C。48V D.482V

9.已知正弦电流的有效值相量为

则此电流的瞬时值表达式是下列式中的

（ ）

A。10sin（ωt-45º)A B. 10sin(ωt+45º)A

C.102sin(ωt-45º）A D.102 sin(ωt+45º)A

10.通过电感L的电流为iL=62sin（200t+30º）A,此电感的端电压UL=2。4V,则电感L为( )

A。2mH B.2mH

电工电子技术题习题解析

电工电子技术题习题解析

1 第1章 检测题 （共100分，120分钟）

一、填空题：（每空0.5分，共20分）

1、电源和负载的本质区别是：电源是把 其它形式的 能量转换成 电 能的设备，负载是把 电 能转换成 其它形式 能量的设备。

2、对电阻负载而言，当电压一定时，负载电阻越小，则负载 越大 ，通过负载的电流和负载上消耗的功率就 越大 ；反之，负载电阻越大，说明负载 越小 。

3、实际电路中的元器件，其电特性往往 多元 而 复杂 ，而理想电路元件的电特性则是 单一 和 确切 的。

4、电力系统中构成的强电电路，其特点是 大电流 、 大功率；电子技术中构成的弱电电路的特点则是 小电流 、 小功率 。

5、常见的无源电路元件有 电阻元件 、 电感元件 和 电容元件 ；常见的有源电路元件是 电压源元件 和 电流源元件 。

6、元件上电压和电流关系成正比变化的电路称为 线性 电路。此类电路中各支路上的 电压 和 电流 均具有叠加性，但电路中的 功率 不具有叠加性。

7、电流沿电压降低的方向取向称为 关联 方向，这种方向下计算的功率为正值时，说明元件 吸收 电能；电流沿电压升高的方向取向称为 非关联

方向，这种方向下计算的功率为正值时，说明元件 供出 电能。

8、电源向负载提供最大功率的条件是 电源内阻 与 负载电阻 的数值相等，这种情况称为电源与负载相 匹配 ，此时负载上获得的最大功率为 US2/4RS 。

9、 电压 是产生电流的根本原因。电路中任意两点之间电位的差值等于这两点间

电压 。电路中某点到参考点间的 电压 称为该点的电位，电位具有 相对 性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受 欧姆 定律的约束；电路中各支路电流任意时刻均遵循 KCL 定律；回路上各电压之间的关系则受 KVL 定律的约束。这三大定律是电路分析中应牢固掌握的 三大基本 规律。

二、判断正误：（每小题1分，共10分）

1、电路分析中描述的电路都是实际中的应用电路。 （ 错 ）

电工电子技术试题及答案

电工电子技术试题及答案

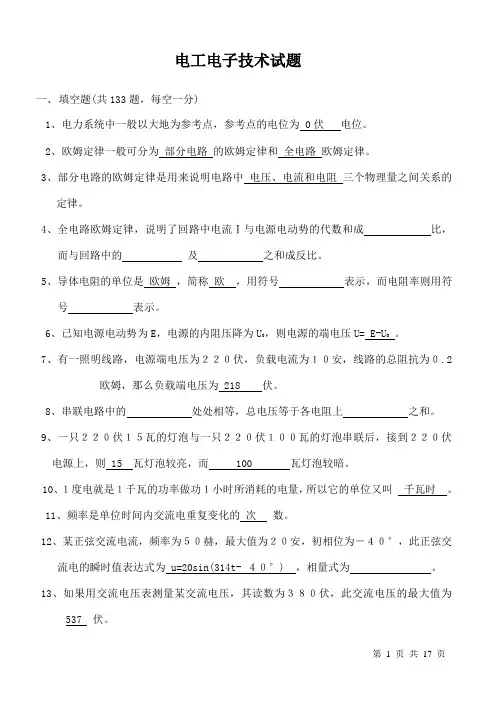

第 1 页 共 17 页 电工电子技术试题

一、 填空题(共133题，每空一分)

1、电力系统中一般以大地为参考点，参考点的电位为 0伏 电位。

2、欧姆定律一般可分为 部分电路 的欧姆定律和 全电路 欧姆定律。

3、部分电路的欧姆定律是用来说明电路中 电压、电流和电阻 三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成 比，而与回路中的 及 之和成反比。

5、导体电阻的单位是 欧姆 ，简称 欧 ，用符号 表示，而电阻率则用符号 表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-UO 。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。

8、串联电路中的 处处相等，总电压等于各电阻上 之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则 15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫 千瓦时 。

11、频率是单位时间内交流电重复变化的 次 数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为 u=20sin(314t- ４０°) ，相量式为 。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为

537 伏。 第 2 页 共 17 页 14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1A 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝ 25.12 欧。如通过电流的频率为10000赫，其感抗XL＝ 5024 欧。
