雷达的基本工作原理

雷达液位计的工作原理

雷达液位计的工作原理

发射—反射—接收是雷达液位计的基本工作原理。

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。

图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位

雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：

D=v×t/2

式中，t—脉冲从发射到接收的时间间隔

v—波形传播速度

因空槽距离E已知，故实际物位的距离L为：

L=E-D

式中，E的基准点是过程连接的底部

在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。

雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

雷达液位计的特点

雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点：

1、连续准确地测量

由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。

2、对干扰回波具有抑制功能

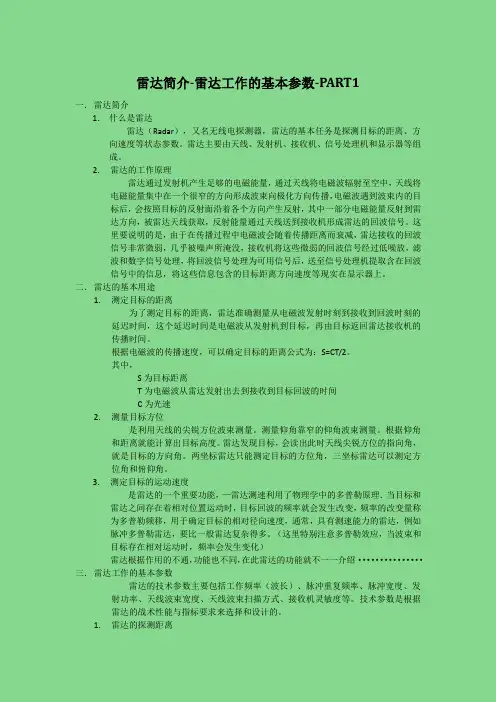

雷达简介-雷达工作的基本参数-PART1

一． 雷达简介

1． 什么是雷达

雷达（Radar），又名无线电探测器，雷达的基本任务是探测目标的距离、方向速度等状态参数。雷达主要由天线、发射机、接收机、信号处理机和显示器等组成。

2. 雷达的工作原理

雷达通过发射机产生足够的电磁能量，通过天线将电磁波辐射至空中，天线将电磁能量集中在一个很窄的方向形成波束向极化方向传播，电磁波遇到波束内的目标后，会按照目标的反射面沿着各个方向产生反射，其中一部分电磁能量反射到雷达方向，被雷达天线获取，反射能量通过天线送到接收机形成雷达的回波信号。这里要说明的是，由于在传播过程中电磁波会随着传播距离而衰减，雷达接收的回波信号非常微弱，几乎被噪声所淹没，接收机将这些微弱的回波信号经过低噪放，滤波和数字信号处理，将回波信号处理为可用信号后，送至信号处理机提取含在回波信号中的信息，将这些信息包含的目标距离方向速度等现实在显示器上。

二． 雷达的基本用途

1. 测定目标的距离

为了测定目标的距离，雷达准确测量从电磁波发射时刻到接收到回波时刻的延迟时间，这个延迟时间是电磁波从发射机到目标，再由目标返回雷达接收机的传播时间。

根据电磁波的传播速度，可以确定目标的距离公式为：S=CT/2。

其中，

S为目标距离

T为电磁波从雷达发射出去到接收到目标回波的时间

C为光速

2. 测量目标方位

是利用天线的尖锐方位波束测量。测量仰角靠窄的仰角波束测量。根据仰角和距离就能计算出目标高度。雷达发现目标，会读出此时天线尖锐方位的指向角，就是目标的方向角。两坐标雷达只能测定目标的方位角，三坐标雷达可以测定方位角和俯仰角。

3. 测定目标的运动速度

是雷达的一个重要功能，—雷达测速利用了物理学中的多普勒原理．当目标和雷达之间存在着相对位置运动时，目标回波的频率就会发生改变，频率的改变量称为多普勒频移，用于确定目标的相对径向速度，通常，具有测速能力的雷达，例如脉冲多普勒雷达，要比一般雷达复杂得多。（这里特别注意多普勒效应，当波束和目标存在相对运动时，频率会发生变化）

雷达工作原理是什么

雷达是一种利用无线电波来探测目标的设备，它的工作原理主要包括发射、接收和信号处理三个部分。雷达工作原理的核心是利用电磁波在空间中的传播特性，通过发射和接收电磁波来实现对目标的探测和测距。下面我们将详细介绍雷达的工作原理。

首先，雷达发射部分。雷达通过天线向空间发射一定频率的电磁波，这些电磁波在空间中以光速传播。发射的电磁波遇到目标后，一部分被目标反射，另一部分被目标吸收或穿透。被目标反射的电磁波再次传播回雷达系统。

其次，雷达接收部分。雷达接收到目标反射回来的电磁波后，通过天线接收这些电磁波信号。接收到的信号包含了目标的回波信息，这些信息经过接收系统的处理后，可以得到目标的位置、速度等信息。

最后，雷达信号处理部分。接收到的信号经过放大、滤波、解调等处理，最终得到目标的回波信号。通过对这些信号进行分析处理，可以实现对目标的探测、测距和跟踪。

总的来说，雷达工作原理是利用发射的电磁波与目标反射的电磁波之间的相互作用，通过接收和信号处理来实现对目标的探测和测距。雷达在军事、航空、航海、气象等领域有着广泛的应用，它的工作原理也为我们理解和利用雷达提供了重要的理论基础。

双频雷达工作原理

双频雷达是一种先进的雷达系统，它利用两个不同频率的电磁波进行探测和测量。这种雷达系统具有高精度、高分辨率和强穿透力等特点，在军事、民用等领域得到了广泛应用。下面将详细介绍双频雷达的工作原理。

一、基本原理

双频雷达通过发射两种不同频率的电磁波并接收它们的回波来探测目标。这两种频率的电磁波在空气中传播时会受到不同的影响，如散射、吸收和折射等。利用这些差异，双频雷达可以获取更多关于目标的信息，如距离、速度、方位角等。

二、工作过程

1. 发射信号：双频雷达通过发射器同时发射两种不同频率的电磁波。这些电磁波以一定的波束宽度向空中辐射，覆盖一定的探测区域。

2. 接收回波：当这些电磁波遇到目标时，它们会被散射并部分反射回雷达接收器。接收器接收到这些回波信号，并进行处理。

3. 信号处理：双频雷达的信号处理器会对接收到的两种频率的回波信号进行分离、滤波和放大等处理。然后，通过对比分析这两种信号的差异，可以提取出目标的相关信息。

4. 数据输出：最后，双频雷达将处理后的数据以数字或图像的形式输出，供用户进行分析和判断。

三、技术特点

1. 高精度测量：由于采用了两种不同频率的电磁波进行探测，双频雷达可以获得更高的测量精度。这对于需要精确测距和测速的应用场景非常重要。

2. 强穿透力：双频雷达的电磁波具有较强的穿透力，能够穿透云层、天气条件和一定的遮挡物进行探测。这使得它在军事侦察、气象预报、航空导航等领域具有独特优势。

3. 高分辨率成像：通过对两种频率回波信号的对比分析，双频雷达可以生成高分辨率的雷达距离像或速度像。这对于地形测绘、场景感知和目标识别等任务非常有用。

四、应用领域

双频雷达在多个领域具有广泛的应用价值。在军事领域，它可用于空中侦察、导弹制导、反潜作战等任务；在民用领域，它可用于气象预报、航空导航、无人驾驶汽车感知系统等方面。随着技术的不断发展，双频雷达的应用前景将更加广阔。
