电气配管施工方案

一、 电气配管分项工程

1.材料要求

(1)钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。

(2)管箍（束结）使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。

(3)铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接齐全，有产品合格证。

(4)圆、扁、角槽钢等材质应符合国家标准，并有产品合格证。

(5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。

2.管路的敷设

(1)所有管路选最近的线路敷设，应减少弯曲，埋入混凝土或墙体内表面层保护不小于15mm。

(2)管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径1.5-3倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧。在震动场所，紧固螺钉应有防松动措施。 (3)管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯曲时45m，有一个弯时30m，有两个弯时20m，有三个弯时12m。管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50 mm²及以下30m,70-95 mm²时20m，120-240 mm²时为18m。

(4)管与箱盒的连接: 箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫缝堵。管口入箱、盒，暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4扣，两根以上管入箱，盒要长短一致，间距均匀，排列整齐。

(5)箱、盒定位。固定箱、盒要求平整牢固，坐标正确，现浇混凝土墙的箱、盒加支铁固定，将盒内管口及箱、盒封堵，以防砂浆进入。

宝嘉·誉峰花园施工升降机专项方案

页脚内容1

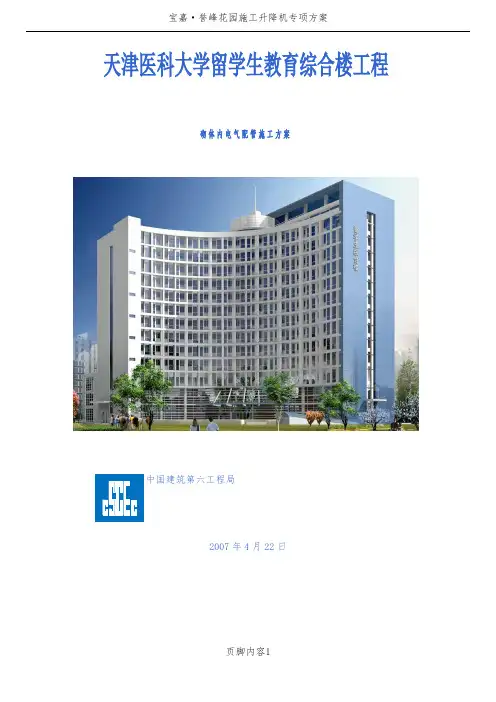

天津医科大学留学生教育综合楼工程

砌体内电气配管施工方案

2007年4月22日 中国建筑第六工程局  宝嘉·誉峰花园施工升降机专项方案

页脚内容1

目录

一、工程概况 .................................................... 错误!未指定书签。

二、砌体内电气配管施工 ........................................... 错误!未指定书签。

1、施工准备 .................................................... 错误!未指定书签。

（1）机具准备 .................................................. 错误!未指定书签。

（2）物资准备 .................................................. 错误!未指定书签。

（3）技术准备 .................................................. 错误!未指定书签。

（4）劳动力准备 ................................................ 错误!未指定书签。

（5）组织准备 .................................................. 错误!未指定书签。

2、配管隐蔽及管内穿线施工 ...................................... 错误!未指定书签。

（1）作业条件 .................................................. 错误!未指定书签。

（2）操作工艺 .................................................. 错误!未指定书签。

电气配管加气混凝土墙体内敷设施 工 方 案

材料要求

1、凡所使用的(PVC)管，其材质均应具有耐热、耐阻燃耐冲击并符合防火规范要求，并有产品合格证。

2、钢管其里外光滑、无凸棱凹陷、针孔．内外径应符合国家统一标准，管壁厚度应均匀一致。

3所有附件与各种灯头盒、开关盒、接线盒、管箍等配套齐全，并有产品合格证。

(一)墙内暗敷

工艺流程：

1、 弹线定位：填充墙体砌筑完毕后，应根据设计图和规范的要求准确找出位置，进行测量后，标注出盒的具体位置。

2、 墙体上开槽：根据已弹好线，采用切割机切割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为n（根数）×（管直径+ ）+3.0厘米。切割机切割后，再用扁錾子剔除。

3.位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙-1.5厘米（根据墙面整体平整度），盒四周用砂浆粉宽1.0厘米的护坡。 4、管子敷设：

硬质阻燃塑料管(PVC)管的连接采用套管粘接法，接口处用胶粘剂粘接牢固，钢管连接采用焊接连接，钢管做内外防腐处理。管口处平齐不歪斜，管口用刮刀铣光滑，扫管后无毛刺，管内铁屑除净，管道敷设时，应尽量减少弯曲，，当直角弯有三组且长度较长时，均应在中途装设接线盒。

（1）配管固定：在管路两侧用铁钉钉入墙内固定，并用铁丝将管子绑牢，把管槽清理干净，洒水湿润冲刷，用4：1 的水泥素浆刷槽，然后用混合砂浆加5％膨涨剂把槽沟粉平。并及时进行洒水养护。外加镀锌钢板网用铁皮加铁钉钉牢。钢板网宽度为槽宽+200mm。

（2）开关盒边缘距门框边缘的距离为0.18m，进入盒箱PVC管头均采用纳子连接并固定在盒、箱体上。钢管口安塑料护口，一管一孔不允许开长孔，所有进箱管口里沿距箱边应保持在100-50MM.

5、盒箱修补：采用75#水泥砂浆或混合砂浆煨填，缝隙过大时，可采用细石砼填充，要求煨填饱满、不空鼓，大于6cm者可用砖补，水泥凝结后应及时进行洒水养护。

- 1 - 电气配管施工工艺

1. 主要内容与适用范围

1.1. 规程规定于电气暗配管安装工艺的各项要求。

1.2. 规程适用工业和民用建筑内工作电压1Kv以下的动力、照明、视讯及控制等暗配管工程。

2. 引用标准

2.1. 《建筑电气工程施工质量验收规范》（GB50303-2002）

2.2. 《套接扣压式薄壁钢导管电线管路施工及验收规范》（CECS100－98）

3. 主要技术要求

3.1. 材料要求

3.1.1. 管材选配一般按设计图纸的要求选择管材种类和规格。

3.1.2. 管箍（束接）螺纹管箍螺纹应饱满，套丝配合适度，接头连接处不应松动。套接采用专用管箍（套筒），管箍与管子应配合适当，管箍长度为连接管外径1.5－3倍。

3.1.3. 箱盒规格根据设计要求选定箱盒壁厚要1.5毫米以上，坚固牢靠、角度正确、镀锌或油漆良好，开关箱、插座盒，单边要有上下调节攀和接地攀，接地攀严禁铆接。

3.2. 主要机具

3.2.1. 常用机具：交流电焊机、乙炔发生器、氧气瓶、砂轮切割- 2 - 机、人字梯、榔头、钢锯凿子圆锉、平锉、半圆锉等

3.2.2. 专用机具：套丝机、电动冲击钻、电钻、管子钳、三角架、钳作台、水电管纹纹板、油壳、弯管器定型拗棒等。

3.3. 作业条件

3.3.1. 若建筑为钢筋混凝土结构墙体和楼层地坪时，与土建钢筋工程同步进行。

3.3.2. 作业面在楼地面层时，砖石地坪应已平整好，多孔板和相邻的砖墙体已施工完毕，土建粉刷地坪高线已弹好，并符合要求。

3.3.3. 作业面在吊顶内时，需求土建结构施工完毕，在梁上预留必要的安装孔洞，并符合要求。

4. 操作工艺

4.1. 施工准备：

4.1.1. 熟悉施工图纸及技术资料了解供电电源电气设备容量配管线路走向。掌握质量和安全措施的要求，如接地、接另制。

4.1.2. 施工机具准：施工机具性能良好，能满足工艺要求，并具有良好的电气性能符合安全用电的要求。
