15万吨每天城市生活污水处理厂初步设计

吉林农业大学课程设计计算书题目：15万吨城市污水厂初步设计目录摘要：................................... 错误!未定义书签。

1 总论................................... 错误!未定义书签。

设计任务及要求........................................... 错误!未定义书签。

大体资料................................................. 错误!未定义书签。

2整体设计 ............................... 错误!未定义书签。

工艺流程的确信........................................... 错误!未定义书签。

处置构筑物及设备型式选择................................. 错误!未定义书签。

格栅................................................ 错误!未定义书签。

泵房................................................ 错误!未定义书签。

沉砂池............................................... 错误!未定义书签。

沉淀池.............................................. 错误!未定义书签。

A2/O反映池.......................................... 错误!未定义书签。

接触池.............................................. 错误!未定义书签。

污泥处置构筑物设计说明.................................. 错误!未定义书签。

某市城市生活污水处理厂(15万吨/天)初步设计摘要本设计是日处理15万吨城市生活污水厂工艺设计。

污水量为15万m3/d，原混合废水中主要污染物指标为：BOD5浓度为150mg/L、COD Cr浓度为200mg/L、SS浓度为200mg/L、NH3-N浓度为30mg/L、TP浓度为4mg/L。

由于要求出水水质满足《污水综合排放标准》(GB8978-1996)一级标准，且对污水需要进行脱氮除磷处理。

因此根据污水水质特征，确定采用厌氧池+DE型氧化沟处理工艺流程。

故本设计工艺流程为：污水→中格栅→集水池及提升泵房→细格栅→沉砂池→厌氧池→氧化沟→二沉池→接触消毒池→出水。

该工艺流程简单省去了初沉池消化系统，节省了基建投资和运行费用，同时具有良好的去除BOD5、COD Cr、SS 及脱氮除磷的功能。

处理后的回用水可达到一级排放标准，经深度处理后的水质如下，即：BOD5浓度为20mg/L、COD Cr浓度为60mg/L、SS浓度为20mg/L、NH3-N 浓度为15mg/L、TP浓度为0.1mg/L。

关键词：城市污水；DE型氧化沟；脱氮除磷；A MUNICIPAL SEWAGE TREATMENT PLANT (150,000 TONS/DAY)PRELIMINARY DESIGNABSTRACTThe designed daily processing capacity of 150,000 tons of process design of municipal sewage plant. Treatment capacity to 150,000 m3/d, original indicators of main pollutants in wastewater are: 150mg/L, COD Cr concentrations of BOD5concentration concentration concentration 200mg/L, SS concentration for 200mg/L, NH3-N for 30mg/L for 4mg/L, TP concentrations.Due to the effluent water quality to meet the requirements of integrated wastewater discharge standard (GB8978-1996) standard and the need for nitrogen and phosphorus removal treatment of wastewater. According to the characteristics of wastewater quality, determine the use of anaerobic pools +DE-oxidation ditch process.So the design process as: Sewage→Grids→Catchment and improving pumping station→Fine grit→Grit chamber→Anaerobic pond→Oxidation ditch→Secondary settling tank→Contact disinfection tank→Water outlet. The digestive system of simple process eliminates the primary sedimentation tank, infrastructure investment and operating cost savings, the removal of BOD5 and COD Cr, SS has a good features and removal of nitrogen and phosphorus. Treated water reaches level emissions standards, advanced treatment of water is as follows, namely: 20mg/L, COD Cr concentrations of BOD5concentration concentration 60mg/L, SS concentration for 20mg/L, NH3-N for 15mg/L for 0.1mg/L, TP concentrations.KEY WORDS:Urban sewage; DE oxidation ditch; removal of nitrogen and phosphorus;目录前言 (1)第1章概述 (3)1.1 设计任务 (3)1.2 该地区的概况及自然条件 (3)1.2.1 地质资料 (3)1.2.2 用地资料 (3)1.2.3 设计水量与水质 (4)第2章工艺方案的选择 (5)2.1 污水处理厂址选择 (5)2.2 污水处理工艺选择 (5)2.2.1 处理工艺流程选择应考虑的因素 (5)2.2.2工艺选择 (6)2.2.3 工艺流程 (10)第3章污水处理构筑物的设计计算 (12)3.1 粗格栅 (12)3.1.1 设计参数 (12)3.1.2 设计计算 (12)3.2 集水池和提升泵房 (14)3.2.1集水池设计计算 (15)3.2.2水泵设计计算 (15)3.3细格栅 (16)3.3.1设计参数 (16)3.3.2设计计算 (16)3.4沉砂池 (18)3.4.1设计参数 (19)3.4.2设计计算 (19)3.5厌氧池 (20)3.5.1设计说明 (21)3.5.2设计参数 (21)3.5.3设计计算 (21)3.6 DE型氧化沟 (22)3.6.1设计计算 (22)3.7二沉池 (26)3.7.1设计参数 (26)3.7.2设计计算 (26)3.8接触消毒池 (29)3.8.1平流式接触消毒池 (29)3.8.2加氯间设计计算 (31)第4章污泥处理构筑物的设计计算 (32)4.1污泥泵房 (32)4.1.1 集泥池的设计计算 (32)4.1.2 回流污泥泵的选型 (32)4.1.3剩余污泥泵的选型 (32)4.2 污泥浓缩池 (33)4.2.1设计计算 (33)4.3污泥脱水机房 (36)4.3.1污泥脱水 (36)4.3.2污泥脱水机房设计计算 (36)第5章污水厂平面及高程的布置 (39)5.1 污水厂平面及高程布置 (39)5.2 污水厂高程布置 (39)5.2.1 概述 (39)5.2.2 污水处理厂构筑物高程布置计算 (40)结论 (41)谢辞 (42)参考文献 (43)附录 (44)外文资料翻译 ................................................... 错误！未定义书签。

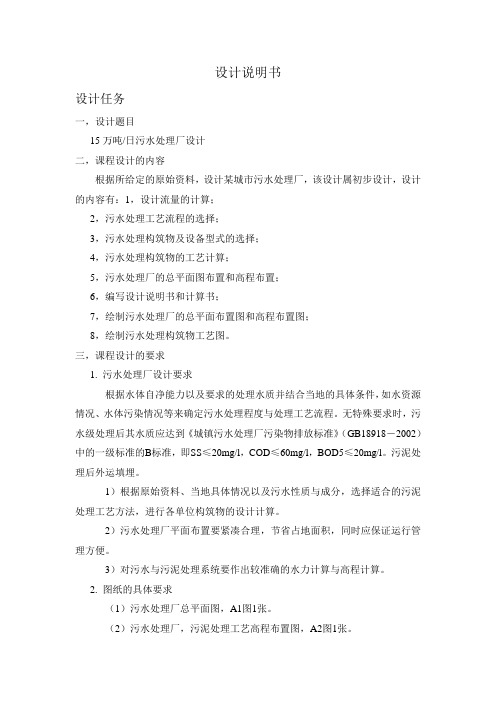

设计说明书设计任务一，设计题目15万吨/日污水处理厂设计二，课程设计的内容根据所给定的原始资料，设计某城市污水处理厂，该设计属初步设计，设计的内容有：1，设计流量的计算；2，污水处理工艺流程的选择；3，污水处理构筑物及设备型式的选择；4，污水处理构筑物的工艺计算；5，污水处理厂的总平面图布置和高程布置；6，编写设计说明书和计算书；7，绘制污水处理厂的总平面布置图和高程布置图；8，绘制污水处理构筑物工艺图。

三，课程设计的要求1. 污水处理厂设计要求根据水体自净能力以及要求的处理水质并结合当地的具体条件，如水资源情况、水体污染情况等来确定污水处理程度与处理工艺流程。

无特殊要求时，污水级处理后其水质应达到《城镇污水处理厂污染物排放标准》（GB18918－2002）中的一级标准的B标准，即SS≤20mg/l，COD≤60mg/l，BOD5≤20mg/l。

污泥处理后外运填埋。

1）根据原始资料、当地具体情况以及污水性质与成分，选择适合的污泥处理工艺方法，进行各单位构筑物的设计计算。

2）污水处理厂平面布置要紧凑合理，节省占地面积，同时应保证运行管理方便。

3）对污水与污泥处理系统要作出较准确的水力计算与高程计算。

2. 图纸的具体要求（1）污水处理厂总平面图，A1图1张。

（2）污水处理厂，污泥处理工艺高程布置图，A2图1张。

设计资料一．地形与城市规划资料1. 根据设计任务书，该城市呈西北高，东南低的走势，在北边有一条自西向东的河流。

污水处理厂厂区地形平坦，标高为75.00米。

厂区的污水进水渠水面标高为72.50米。

2. 该城市污水的水质如下表所示：（除PH外，其余项目单位为mg/L）3 ．气象资料（1）气温资料年平均气温21.8℃, 最热平均月气温32.6℃, 最冷平均月气温9.7℃, 年最低气温0.0℃ ,年最高气温38.7 ℃.（2）常年主导风向：东南风。

4．受纳水体水文资料受纳水体洪水位标高为73.2米，枯水位标高为65.7米。

某市16万 m3/d城市污水处理厂工艺设计目录1 总论 (1)1.1 设计任务和内容 (2)1.2 基本资料 (3)2 污水处理工艺流程说明 (4)3 处理构筑物设计 (5)3.1 格栅间和泵房 (6)3.2 沉砂他 (7)3.3 氧化沟 (8)3.4 二沉池 (9)4 污水厂总体布置 (10)4.1 污水厂平面布置原则 (11)4.2 污水厂平面布置 (12)5 主要设备汇总表 (13)第一章总论1.1设计任务和内容某市16万 m3/d城市污水处理厂工艺设计设计内容（1）工艺流程选择（2）构筑物工艺设计计算；（3）平面布置；1.2基本资料（1）污水水量与水质污水处理水量：16万 m3/d；污水水质：CODcr 450mg／L，BOD5200 mg／L，SS 250 mg/l，氨氮 15mg／L。

（2）处理要求污水经二级处理后应符合以下具体要求：CODcr ＜70mg／L， BOD5＜20 mg/l， SS＜30mg／L，氨氮＜5mg／L。

（3）气象与水文资料(可参考对象城市的具体资料)风向：多年主导风向为北、东北风；气温：最冷月平均为 -3.5℃；最热月平均为32.5℃；极端气温，最高为41. 9℃，最低为一17. 6℃，最大冻土深度为 0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。

（4）厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。

平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。

厂区征地面积为东西长380m，南北长280m。

第二章污水处理工艺流程说明2.1污水处理流程方案的确定经过分析本设计可选择的工艺流程，有两种：1、普通A/A/O法处理工艺。

2、厌氧池+氧化沟处理工艺。

两种工艺经过比较：氧化沟除了具有A/A/O的效果外，还具有如下特点：1)具有独特的水力流动特点，有利于活性污泥的生物凝聚作用，而且可以将其工作区分为富氧区，缺氧区，用以进行硝化和反硝化作用，取得脱氮效果；2)不设初沉池，有机性悬浮物在氧化沟内能达到好氧稳定的程度；3)BOD负荷低，使氧化沟具有对水温、水质、水量的变动有较强的适应性，污泥产率低，勿需进行硝化处理；4)脱氮效果还能进一步提高；5)电耗较小，运行费用低。

某污水处理厂工程设计1设计概况工程概况随着某区社会经济和旅游业的快速发展，城市的污水量与日俱增，污水不经处理直接排放，对人居环境和城市形象造成不良影响，与城市建设步伐不相适应。

因此，为了给人民身体健康和投资环境创造一个良好的城区环境，拟建污水处理工程：污水处理厂1座，总占地35亩,位于某区规划南六路南侧。

污水处理后达一级B标排放。

地理位置某区位于西藏高原东南部，地处雅鲁藏布江中下游，地理位置跨北纬27°33～30°40′，东经92°09′～98°18′。

东部和北部分别与昌都，那曲地区连接，西部和西南部分别与拉萨市、山南地区相邻，南部与印度、缅甸两国接壤。

地形、地貌某区境内地形地貌复杂多样，海拔高低悬殊，北为念青唐古拉山脉，南为喜马拉雅山脉东端，东有横断山脉，西是冈底斯山余脉，平均海拔4000m以上，最高峰南迦巴瓦峰高7781m，是典型的高山峡谷地带。

境内群山耸峙，峡谷纵横。

气象某区雨充沛，气候湿润，日照充足，年平均气温℃，最高温度℃，最低温度－12℃，平均降雨量500～2000mm。

℃℃，最低温度为－℃。

最大冰冻深度14cm，主导风向是以南风为主的河谷风。

年平均降水量为,最高日降水量为。

雨量集中时间为4~10月份，降雨量约为全年的95%，6月份最大降雨量136为mm，最大积雪深度为11cm。

水文某区境内有大小河流数百条，湖泊几十个，构成了特异的网状水系。

全地区河流总长度10536km，水域面积约20万公顷，冰川67．282万公顷，水力资源总蕴藏量11300多万kW，其中可供开发的约3184万kW，分别占自治区总量的41％和56％，是世界上少有的水资源集中地区。

流经域的尼洋河流量充沛，终年不断，水流平缓，水质良好，历年平均流量为502 m3/s。

尼洋河流量充沛，终年不断，最大洪水流量为2710 m3/s，城区八一大桥处最高水位为2996.36m，常水位为2995m。

城市污水处理厂初步设计一、设计目标二、设计方案1.设计规模根据城市的人口规模和污水排放量，初步确定处理规模为每天处理X 吨的污水。

同时，根据未来城市发展的规划，预留必要的扩容空间。

2.污水收集系统设计污水收集系统，包括污水管网、污水泵站等设施。

确保良好的收集系统能够将城市各个区域的污水集中至处理厂。

3.污水预处理设计污水初级处理系统，包括格栅、沉砂池等设施。

通过去除大颗粒物和沉淀可降解有机物，减少污水中的悬浮物和有机负荷。

4.污水生化处理设计生化处理系统，包括活性污泥法、厌氧池等设施。

通过好氧和厌氧的处理过程，将污水中的有机物进一步降解，减少有机负荷和氮磷等营养物质。

5.污泥处理设计污泥处理系统，包括污泥浓缩、脱水和焚烧等设施。

通过浓缩和脱水，将污泥的含水率降低，减少体积。

焚烧处理可以确保污泥的无害化处理。

6.排放系统设计排放系统，包括沉淀池和消毒设施。

通过沉淀池使污水中的悬浮物得到沉淀，确保排放的水质符合国家和地方的排放标准。

消毒设施会对排放水进行消毒处理，杀灭其中的病原微生物。

7.控制系统设计自动化控制系统，对整个处理过程进行自动化的监控和控制，以提高处理效率和运行稳定性。

同时，设计相应的应急措施和报警系统，确保设备运行的安全和可靠性。

三、设施布局与建筑设计根据处理流程和设备布置要求，进行设施布局和建筑设计。

确保各个设施之间的合理连接和交通，方便设备维护和操作。

四、能源利用与环保措施在设计中考虑能源利用和环保措施的合理利用。

可以利用污水处理过程产生的沼气进行能源回收和利用。

同时，设计适当的除臭和噪音防治设施，减少对周边环境的影响。

五、设备选型与施工方案根据处理规模和处理工艺要求，进行适当的设备选型，确保设备的可靠性和处理效果。

同时，制定施工方案，确保设备的按时按质完成，并确保设备的可持续运行和维护。

六、运维管理方案制定污水处理厂的运维管理方案，包括设备的维护、维修和替换计划，培训和安全管理等。

万吨天城市生活污水处理厂工艺毕业设计说明书1. 引言生活污水处理是现代城市建设中的重要环保工作之一。

随着城市化进程的不断加快，城市生活污水的排放量也不断增加，给环境带来严重污染和健康隐患。

本文档将对万吨天城市生活污水处理厂的工艺进行毕业设计说明，旨在设计出一个高效、经济、可持续的生活污水处理工艺方案。

2. 目标与要求设计一个万吨天城市生活污水处理厂的工艺，要求满足以下目标和要求：1.处理能力：按照设计要求，达到每天处理万吨的城市生活污水。

2.出水标准：出水达到国家、地方和环保部门规定的合格标准，保证排放水质稳定。

3.设备选型：选择适用于大规模城市生活污水处理厂的成熟、可靠的设备。

4.工艺效益：考虑投资、运行成本，力求经济、高效、节能的工艺方案。

5.后处理：设计适当的处理方案，对剩余污泥、氨氮、废气等进行处理。

3. 工艺选择与设计根据前期调研和分析，本设计方案的工艺选择如下：1.预处理：采用格栅除污器、砂沉池和调节池等工艺进行初步固液分离和调节水质。

2.活性污泥法：采用常温常压下的活性污泥法进行生物处理。

3.二沉池：采用二沉池对污水进行二次固液分离，将活性污泥与水体分离。

4.除磷除氮工艺：引入除磷和除氮工艺，提高出水水质达标率。

5.深度处理：通过混凝、沉淀和过滤等工艺进一步提高水质，确保出水水质稳定。

6.污泥处理：污泥采取浓缩、脱水、干化等处理手段，减少污泥体积，提高处理效率。

4. 设备选型与优化根据设计要求和选用工艺，对各个处理单元进行设备选型和优化。

主要设备包括：1.格栅除污器：选择适合处理大规模污水的自动化格栅除污器，提高初次固液分离效果。

2.活性污泥池：选择适宜的活性污泥曝气设备和搅拌器，保证微生物的正常生长。

3.二沉池：选用结构简单、操作稳定的二沉池设备，实现二次固液分离。

4.混凝剂添加系统：根据实际情况，选择合适的混凝剂添加系统，提高混凝效果。

5.过滤器：选用高效过滤器，去除微小颗粒物和胶体颗粒，提高水质处理效果。

某市15万吨污水处理厂初步设计汇总
能体现污水处理厂的设计思考
市的污水处理厂建设在现有的基础上，针对污水总量为15万吨/天的
特殊要求，经过统筹规划，基本达到投入产出平衡，初步设计如下：
一、污水处理厂的设计
1.本污水处理厂分为初步处理和深度处理两部分，初步处理有湿法和
干法两种方案，深度处理有生物处理和化学处理两种方案。

2.湿法初步处理的原理是将污水进行沉淀和沉淀处理，通过添加多种
形态的混合物来改变污水的稳定性，最终沉淀出悬浮物。

3.干法处理技术包括气浮法、吸附法、增膜法、沉淀法和分离法等，
其中气浮法被认为是最先进和最现代的技术，主要利用气体浮力将悬浮物
彻底分离出来。

4.生物处理技术是利用微生物分解有机物质和悬浮物，通过污水的活
性池处理，使污水质量达到一定的标准。

5.化学处理技术是通过添加活性剂和催化剂，使污水中的有机物质和
悬浮物经过化学反应而充分分解，达到净化的目的。

二、设备的选择
1.本污水处理厂采用的设备主要有进水泵、湿法处理设备、气浮设备、生物反应池、化学催化反应器等。

2.进水泵采用可靠性高、性能稳定的离心泵，可将污水引至指定位置。

某市15万吨污水处理厂初步设计汇总污水处理是现代城市建设中至关重要的环境保护措施之一、市作为一个发展迅速的城市，人口不断增加，污水量也在不断增长。

因此，建设一个处理能力为15万吨的污水处理厂是必要的。

1.项目背景和目标本项目的背景是市人口增长导致污水排放量增加。

目标是建设一个处理能力为15万吨的污水处理厂，提高城市环境质量，保护水源安全。

2.设计方案根据市区域规划，确定了污水处理厂的选址，并制定了建设方案。

设计方案主要包括以下几个方面：a.处理工艺：采用A2/O工艺，即厌氧区—氧化沟—二沉池—滤池—消毒。

这种工艺具有处理能力强、出水质量好等优点。

b.设施设备：主要包括进水泵站、进水闸门、格栅污水提升泵、格栅除污机、污水提升泵房、碎渣机、细格栅机、二沉池、氧化沟、滤池、消毒设备等。

c.回用水项目：设计了回用水项目，将处理后的水用于市政景观、绿化、冲洗等。

d.污泥处理项目：设计了污泥浓缩与干化项目，将污泥进行浓缩，然后通过干化来减少污泥量和减少对环境的影响。

3.设计参数和建设规模污水处理厂的设计参数和建设规模如下：a.污水处理能力：15万吨/天。

b.污水处理工艺：采用A2/O工艺。

c.设施设备：主要包括进水泵站、进水闸门、格栅污水提升泵、格栅除污机、污水提升泵房、碎渣机、细格栅机、二沉池、氧化沟、滤池、消毒设备等。

d.回用水项目：处理后的水用于市政景观、绿化、冲洗等。

e.污泥处理项目：污泥浓缩与干化。

4.建设进度和投资估算根据项目的实施计划，预计建设周期为2年，并估算了投资额：a.建设周期：2年。

b.投资估算：根据设施设备和工程量，初步估算总投资为5000万元。

5.建设效益和环境效益建设15万吨污水处理厂的效益主要包括以下几个方面：a.解决了城市污水处理问题，改善了城市环境质量，提高了市民生活质量。

b.提供了大量的回用水资源，减少了对自然水源的依赖。

c.减少了污水对水环境的污染，保护了水源安全。

d.通过污泥处理项目，减少了污泥对环境的影响。

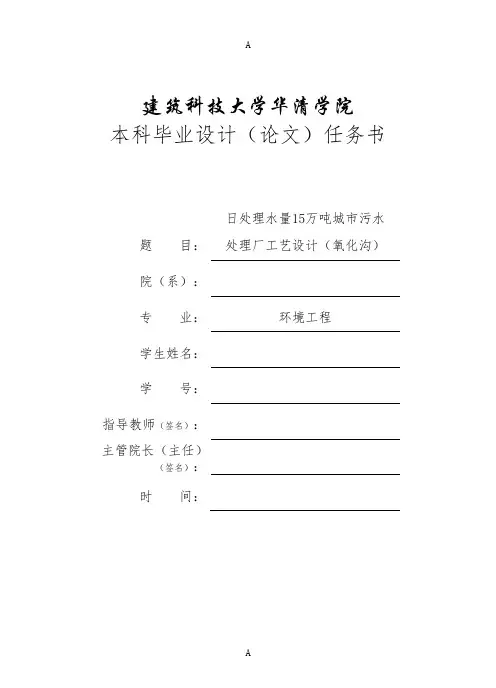

AA建筑科技大学华清学院本科毕业设计（论文）任务书题 目：日处理水量15万吨城市污水 处理厂工艺设计（氧化沟） 院（系）：专 业：环境工程 学生姓名：学 号：指导教师（签名）：主管院长（主任）（签名）：时 间：摘要本设计是日处理15万吨城区污水处理厂工艺设计。

该污水处理厂服务范围为某城区生活污水和工业废水。

污水量为15万m3/d，其中主要污染物为BOD、COD、SS、TN、TP。

由于要求出水水质满足《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准。

因此根据污水来源的水质特征，确定采用以Orbal氧化沟为主图反应池的污水处理工艺流程和以污泥浓缩为主体的污泥处理工艺流程。

本设计的工艺处理构筑物主要包括粗格栅间细格栅间曝气沉砂池二沉池接触消毒池。

该工艺流程简单省去了除尘池消化系统，节省了基建投资和运行费用，同时具有良好的去除BOD、COD、SS及脱氮除磷的功能。

保证出水达到污水排放标准，做到了水资源的合理利用。

关键词：污水处理厂，工艺设计，氧化沟AbstractThe design is processing 150000 tons of urban sewage treatment plants process design ．The sewage treatment plants for a particular service scope city sewage and industrial waste water ．Wastewater quanti for 150000 m3/d,of which the main pollutions as BOD,COD,SS,TN,TP．Because of the requirements of outlet water town meet the standards for pollutants discharge sewage treatment plant (GB18918-2002) the level 1 B standard ．Therefore according to the water quality characteristics,source of water used to determine Orbal oxidation ditch as the main body reaction pool of wastewater treatment process and to sludge concentration pool for the main body of the sludge treatment process .This design process structures include trick grille ,fine grille between ,aeration sink sand pool ,the second pond ,contact disinfection pool ．The process is aeration sink sand pool ,the second pond ,contact disinfection pool ．The process is simple ,tell the first pond ,the digestive system ,save the infrastructure investment and operation cost ,and has good remove BOD,COD,SS and nutrients removal function ．Ensure the effluent can meet the sewage discharge standard ,make the rational use of water resources ．Keyword: Sewage treatment plant,Technology design ,OD目录1．概述 (1)1．1．世界水资源现状 (1)1．2．中国水资源状况 (1)1．3．水处理的必要性 (1)1．4．设计目的 (1)2．工艺流程的确定 (2)2．1．城市污水处理现状和发展 (2)2．1．1．目前存在的问题 (2)2．1．2．今后的发展趋势 (3)2．2．污水处理工艺选择应遵循以下四条基本原则： (3)2．3．方案比选 (3)2．3．1．普通活性污泥法 (3)2．3．2．SBR 工艺 (4)2．3．3．氧化沟工艺 (5)2．4．污水处理工艺选择 (6)2．5．污泥处理工艺 (9)2．5．1．污泥浓缩 (9)2．5．2．污泥脱水 (9)2．5．3．污泥利用和处置 (10)2．6．工艺流程选择 (11)3．主要构筑物设计计算 (11)3．1粗格栅 (11)3．1．1．主要涉及参数 (11)3．1．2．工艺尺寸 (11)3．1．3．水头损失 (12)3．1．4．渣量计算 (13)3．2．提升泵房 (13)3．2．1．水泵选择 (13)3．2．2．集水池 (14)3．2．3．泵位及安装 (14)3．3．细格栅 (14)3．3．1．主要涉及参数 (15)3．3．2．工艺尺寸 (15)3．3．3．水头损失 (15)3．3．4．渣量计算 (16)3．4．曝气沉砂池 (16)3．4．1．设计参数 (16)3．4．3．集砂量及排砂设备 (17)3.4.2.沉砂池尺寸 (17)3．4．4．曝气系统 (19)3．5．选择池 (20)3．5．1．设计参数 (20)3．5．2．设计计算 (20)3．5．3．设备选型 (20)3．6．Orbal 氧化沟 (20)3．6．1．设计参数 (20)3．6．2．设计计算 (20)3．7．二沉池 (29)3．7．1．设计参数 (29)3．7．2．主要尺寸计算 (29)3．7．3．进水系统的计算 (30)3．7．4．出水部分的设计 (30)3．7．5．排泥部分设计 (30)3．7．6．设备选择 (31)3．8．消毒 (32)3．8．1．消毒方法的选择 (32)3．8．2．接触池设计 (32)3．8．3．加氯间 (32)3．9．计量槽 (33)4．污泥处理系统 (33)4．1．污泥泵房 (33)4．1．1．设计参数 (33)4．1．2．污泥泵 (33)4．1．3．集泥池 (33)4．2．污泥浓缩池 (34)4．2．1．设计参数 (34)4．2．2．浓缩池尺寸 (34)4．3．贮泥池 (35)4．3．1．贮泥池容积 (35)4．3．2．贮泥池尺寸 (35)4．3．3．搅拌设备 (35)4．4．脱水机房 (35)4．4．1．压滤机 (35)5．平面布置 (38)5．1平面布置原则 (38)5．1．1．各处理单位构筑物的平面布置 (38)5．1．2．管、渠的平面布置 (38)5．1．3．辅助建筑物的平面布置 (38)5．1．4．厂区绿化 (38)5．1．5．道路布置 (38)5．2．平面布置结果 (38)6．高程布置及计算 (39)6．1．高程布置 (39)6．1．1．高程布置原则 (39)6．1．2．污水高程计算的水头损失包括： (39)6．2．高程布置结果 (42)结论 (43)参考文献 (44)致谢 (45)1．概述1．1．世界水资源现状据水文地理学家的估算，地球上的水资源总量为13.8亿立方公里，其中97.5%是海水（13.45亿立方公里）。

第 1 章概述1.1 基本设计资料毕业设计名称某市15万吨/天城市生活污水处理厂初步设计基本资料：1.设计规模污水设计流量：3K==万天，流量变化系数： 1.215/Q mZ2.原污水水质指标BOD=180mg/L COD=410mg/L SS=200mg/L NH3-N=30mg/L3.出水水质指标符合《城镇污水处理厂污染物排放国家二级标准》BOD=20mg/L COD=70mg/L SS=30mg/L NH3-N=15mg/L4.气象资料某地处海河流域下游，河网密布，洼淀众多。

历史上某的水量比较丰富。

海河上游支流众多，长度在10公里以上的河流达300多条，这些大小河流汇集成中游的永定河、北运河、大清河、子牙河和南运河五大河流。

这五大河流的尾闾就是海河，统称海河水系，是某市工农业生产和人民生活的水源河道。

某属于暖温半湿润大陆季风型气候，季风显著，四季分明。

春季多风沙，干旱少雨；夏季炎热，雨水集中；秋季寒暖适中，气爽宜人；冬季寒冷，干燥少雪。

除蓟县山区外，全年平均气温为摄氏11度以上。

1月份平均气温在摄氏零下4-6度，极低温值在摄氏零下20度以下，多出现于2月份。

7月份平均气温在摄氏26度上下。

某年平均降水量约为500-690毫米。

在季节分配上，夏季降水量最多，占全年总降水量的75%以上，冬季最少，仅占2%。

由于降水量年内分配不均和年际变化大，造成某在历史上经常出现春旱秋涝现象。

某的风向有明显的季节变化。

冬季多刮西北风、偏北风；夏季多东南风、南风；春秋两季多西南风，主导风向东南风。

5.厂址及场地状况某以平原为主，污水处理厂拟用场地较为平整，占地面积20公顷。

厂区地面标高10米，原污水将通过管网输送到污水厂，来水管管底标高为 5米(于地面下5米)。

1.2 设计内容、原则1.2.1 设计内容污水处理厂工艺设计流程设计说明一般包括以下内容:(1)据城市或企业的总体规划或现状与设计方案选择处理厂厂址；(2)处理厂工艺流程设计说明；(3)处理构筑物型式选型说明；(4)处理构筑物或设施的设计计算；(5)主要辅助构筑物设计计算；(6)主要设备设计计算选择；(7)污水厂总体布置(平面或竖向)及厂区道路、绿化和管线综合布置；(8)处理构筑物、主要辅助构筑物、非标设备设计图绘制；(9)编制主要设备材料表。

日处理16万吨城市生活污水处理厂的初步设计目录日处理16万吨城市生活污水处理厂的初步设计 (1)目录 (1)第一章设计概况 (3)1.1设计依据和设计原则 (3)1.1.1原始依据 (3)1.1.2设计原则 (4)1.2设计内容和要求 (4)1.3设计目的 (5)1.4设计任务 (5)1.4.1工程规模 (5)1.4.2进水水质 (5)1.4.3出水要求 (5)第二章工艺流程的确定 (6)2.1城市生活污水处理的现状和发展 (6)2.1.1当前存在的问题 (6)2.1.2今后的发展趋势 (7)2.2污水处理中生物方法的比较 (7)2.2.1适合于中小型的污水处理厂的脱氮除磷工艺 (7)2.2.2 SBR工艺和氧化沟工艺的比较 (9)2.2.3氧化沟较普通活性污泥法的优点 (10)2.2.4氧化沟的选择 (10)2.3工艺流程的确定 (13)2.3.1工艺流程图 (13)2.3.2格栅 (13)2.3.3 沉砂池 (14)2.3.4 氧化沟 (14)2.3.5 消毒 (14)2.3.6污泥处理 (15)第三章. 基本构筑物计算 (16)3.1格栅 (16)3.1.1设计说明 (16)3.1.2设计计算 (16)3.2提升泵房 (18)3.2.1设计说明 (18)3.3沉砂池 (19)3.3.1 设计说明 (19)3.3.2 设计计算 (19)3.4氧化沟工艺设计 (21)3.4.1设计说明 (21)3.4.2 设计计算 (21)3.4.3卡鲁塞尔式氧化沟的应用前景 (26)3.5二沉池 (26)3.5.１设计说明 (26)3.5.２设计计算 (26)3.6消毒 (28)3.6.1设计说明 (28)3.6.2设计计算 (29)3.7污泥泵房 (30)3.7.1设计说明 (30)3.7.2设计计算 (30)3.8污泥浓缩池 (31)3.8.1设计说明 (31)3.8.2设计计算 (31)3.9污泥消化系统 (32)3.9.1设计说明 (32)3.9.2设计计算 (32)3.10贮泥池 (34)3.10.1 设计说明 (34)3.10.2设计计算 (34)3.11脱水机房 (35)3.11.1设计说明 (35)3.11.2设计计算 (35)第四章污水处理厂总体布置 (36)4.1污水厂厂址选择 (36)4.1.1污水厂厂址选择应遵循下列各项原则 (36)4.2污水厂平面布置原则 (36)4.2.1处理单元构筑物的平面布置 (36)4.2.2管、渠的平面布置 (37)4.2.3辅助建筑物 (37)4.2.4本设计污水处理厂的平面布置 (37)4.3污水厂的高程布置 (38)4.3.1污水厂高程的布置方法 (38)第五章.工程造价及成本分析 (38)5.1工程造价 (38)5.2成本分析 (38)1电费计算 (38)3．年成本表 (39)第六章劳动定员 (40)6.1生产组织 (40)6.2劳动定员 (40)6.3人员培训 (41)6.4劳动定员 (41)6.5劳动定员和运行费用 (41)6.6运行费用和成本 (41)小结 (42)参考文献： (43)第一章设计概况1.1 设计依据和设计原则1.1.1原始依据日处理16万吨城市生活污水处理厂初步设计（1）依据资料：国家及地方有关环境保护法律法规和技术政策；污水水质水量情况通过分析确定；中华人民共和国《给排水设计规范》1997年版，《给水排水设计手册》（中国建筑工业出版社，2003.10）和《环境工程手册水污染防治卷》（张自杰主编，高等教育出版社，1996年）；同类污水工程实践经验。
