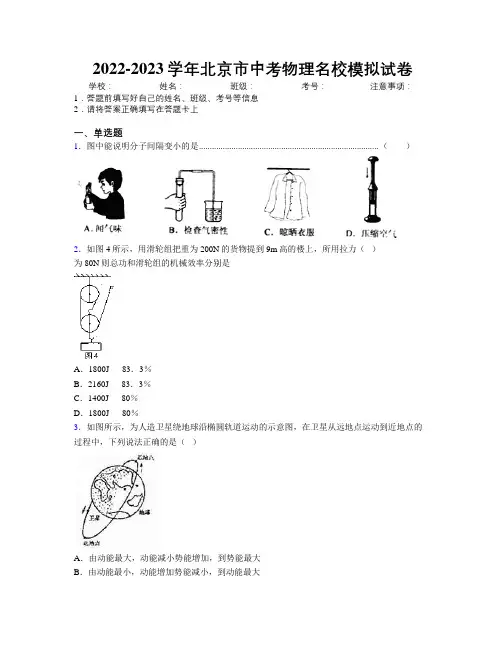

2022-2023学年北京市中考物理名校模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．图中能说明分子间隔变小的是................................................................................... （）2．如图4所示，用滑轮组把重为200N的货物提到9m高的楼上，所用拉力（）为80N则总功和滑轮组的机械效率分别是A．1800J 83．3％B．2160J 83．3％C．1400J 80％D．1800J 80％3．如图所示，为人造卫星绕地球沿椭圆轨道运动的示意图，在卫星从远地点运动到近地点的过程中，下列说法正确的是（）A．由动能最大，动能减小势能增加，到势能最大B．由动能最小，动能增加势能减小，到动能最大C．由动能最大，势能减小动能增加，到动能最大D．由动能最小，势能增加动能不变，到机械能最大4．用力推课桌的下部，课桌会沿地面滑动，而推课桌的上部，则课桌可能会翻倒，这说明力的作用效果..................................................................................................................（）A．与力的大小有关B．与力的方向有关C．与力的作用点有关D．与受力面积有关5．今年我省的雪灾特别严重，在与冰灾的抗击中人们采取了许多措施，下面列举的措施中属于防止因惯性而造成损害的是（）A．禁止载重车辆上路B．及时给电线除冰C．将水表包起来D．在汽车水箱内加防冻液6．站台上停有两列车，甲车开动，乙车上的乘客会觉得自己向相反方向运动，他选择的参照物是 ........................................................................................................................................ （）A．甲车B．乙车C．站台D．自己7．决定一个物体质量大小的因素是:（）A．物体的形状; B．物体所处的地理位置;C．物体所处的状态; D．物体所含物质的多少.8．使重10N的物体在水平桌面上做匀速直线运动，已知所用的拉力是2N，则物体受到的摩擦力的大小是......................................................................................................................... （）A．12N B．10N C．8N D．2N9．如图所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是（）A．9 V、6 V、3 V B．9 V、3 V、6 VC．9 V、9 V、9 V D．6 V、9 V、3 V。
2022-2023学年北京市中考物理模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．对下列物理量估测符合实际的是............................................................................... （）A．正常人的体温是32℃B．你的脉搏每跳动一次的时间约1minC．正在考试用的一张物理答题卡的质量约100 gD．一张书桌的高度约0.8m2．对下列设备工作原理解释错误．．的是........................................................................... （）A．微波炉——利用微波加热食物B．核电站——利用核裂变C．遥控器——利用紫外线控制电视开和关D．卫星通信——利用人造同步卫星，作中继站的微波通信方式3．下列数值最接近实际情况的是................................................................................... （）A．人体正常体温约为39℃B．两个鸡蛋的质量约为100gC．人的拇指宽度约为10cm D．初中生跑100m约需8s4．小华在“探究改变摩擦力大小的方法”时，提出了如下四个猜想。
根据你对本实验的探究，发现其中与实验结论不相符合的是......................................................................... （）A．使接触面变粗糙，摩擦力就变大;B．使物体间的接触面积变小，摩擦力就变大;C．使物体对接触面的压力变大，摩擦力就变大;D．把滑动变为滚动，摩擦力就变小.B5．平稳行驶着的车厢里悬挂着一个小球，小球突然向列车行驶的正前方摆动，说明这时列车正在 ........................................................................................................................................ （）A．加速前进B．减速前进C．突然拐弯D．无法判断6．滑动变阻器是一种较常见的电学器材。

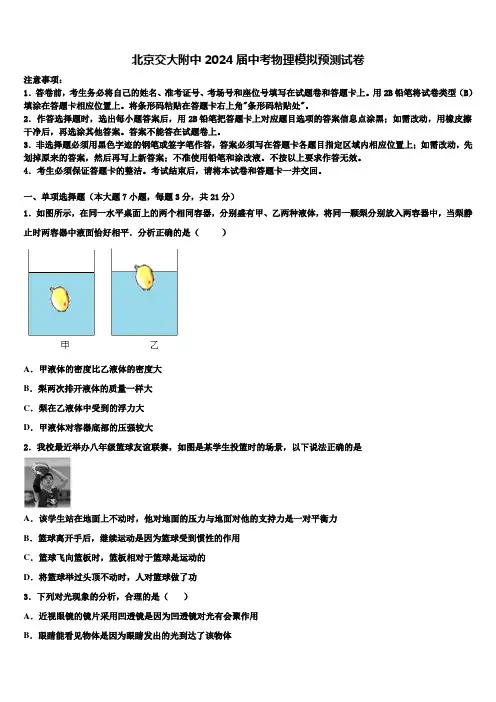

北京交大附中2024届中考物理模拟预测试卷注意事项：1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。
用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。
将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。
答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）1．如图所示，在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，将同一颗梨分别放入两容器中，当梨静止时两容器中液面恰好相平．分析正确的是（）A．甲液体的密度比乙液体的密度大B．梨两次排开液体的质量一样大C．梨在乙液体中受到的浮力大D．甲液体对容器底部的压强较大2．我校最近举办八年级篮球友谊联赛，如图是某学生投篮时的场景，以下说法正确的是A．该学生站在地面上不动时，他对地面的压力与地面对他的支持力是一对平衡力B．篮球离开手后，继续运动是因为篮球受到惯性的作用C．篮球飞向篮板时，篮板相对于篮球是运动的D．将篮球举过头顶不动时，人对篮球做了功3．下列对光现象的分析，合理的是（）A．近视眼镜的镜片采用凹透镜是因为凹透镜对光有会聚作用B．眼睛能看见物体是因为眼睛发出的光到达了该物体C．兴隆湖中出现科学城建筑的倒影是因为光从空气进入了水D．雨后天空出现彩虹是因为水珠对不同颜色的光折射程度不同4．某同学用如图甲所示的实验装置比较不同物质的比热容．用铁夹将温度传感器及分别盛有水和食用油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和食用油良好接触，两只温度传感器通过数据采集线与计算机相连接．在计算机上打开与此仪器配套的专用软件，点击“开始记录”，同时打开红外加热器开关，对盛有水和食用油的试管进行加热，在计算机上可以得到相应的实验图线，如图乙所示．下列说法错误的是()A．两个试管中必须盛有质量相同的水和食用油B．同时打开红外加热器开关的目的是使水和食用油升高相同的温度C．图线b表示水的温度随时间变化的规律D．食用油的比热容为2.1×103 J/(kg·℃)5．关于粒子和宇宙，下列认识中正确的是（）A．分子间只存在引力不存在斥力B．面包可以被捏扁说明分子间有空隙C．美味住肴香气扑鼻说明分子在运动D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的6．如图所示的工具中，在正常使用时属于费力杠杆的是（）A．启瓶器B．天平C．羊角锤D．食品夹7．在“探究凸透镜成像规律”的实验中，小明将蜡烛放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该蜡烛烛焰等大的像，则A．该凸透镜的焦距是20cmB．当将蜡烛远离凸透镜时，光屏也应该远离凸透镜，此时成的像变小C．当物距是15cm时，适当移动光屏，可在光屏上得到倒立放大的像D．当凸透镜的一部分被遮住时，光屏上将不能再呈现烛焰完整的像二、填空题（本大题7小题，共21分）8．如图所示的串联和并联电路，两个灯泡阻值不等．开关S闭合后，甲图中的电压关系U＝_____；乙图中的电流关系I＝_____．9．英国物理学家法拉第首先发现了闭合电路的一部分导体在做_____运动时，导体中会产生感应电流，_____就是根据这个原理制成的。

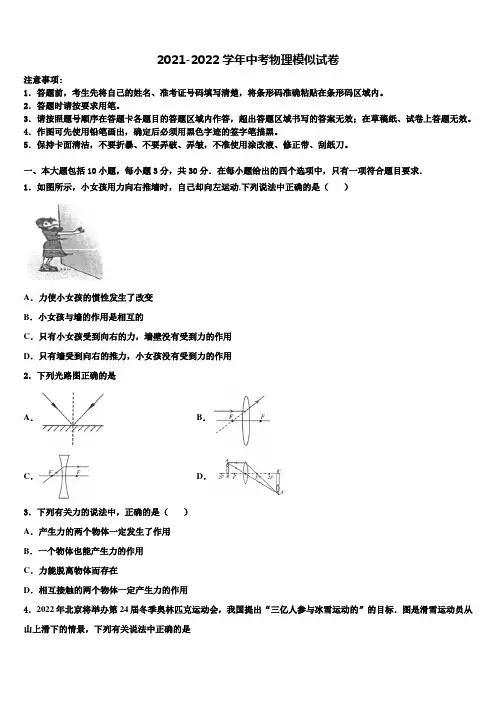

2021-2022学年中考物理模似试卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．如图所示，小女孩用力向右推墙时，自己却向左运动.下列说法中正确的是（）A．力使小女孩的惯性发生了改变B．小女孩与墙的作用是相互的C．只有小女孩受到向右的力，墙壁没有受到力的作用D．只有墙受到向右的推力，小女孩没有受到力的作用2．下列光路图正确的是A．B．C．D．3．下列有关力的说法中，正确的是（）A．产生力的两个物体一定发生了作用B．一个物体也能产生力的作用C．力能脱离物体而存在D．相互接触的两个物体一定产生力的作用4．2022年北京将举办第24届冬季奥林匹克运动会，我国提出“三亿人参与冰雪运动的”的目标．图是滑雪运动员从山上滑下的情景，下列有关说法中正确的是A．运动员加速下滑是因为运动员具有惯性B．运动员穿上滑雪板，是为了减小对地面的压力C．运动员穿加速下滑过程中重力势能减小、动能增加D．运动员下滑过程中滑雪板所受的重力与地面对滑雪板的支持力是一对平衡力5．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小6．一标准大气压下，冰水混合物的温度为A．0℃B．37℃C．55℃D．100℃7．先用餐巾纸摩擦一饮料吸管使其带电，然后将它放在支架上。

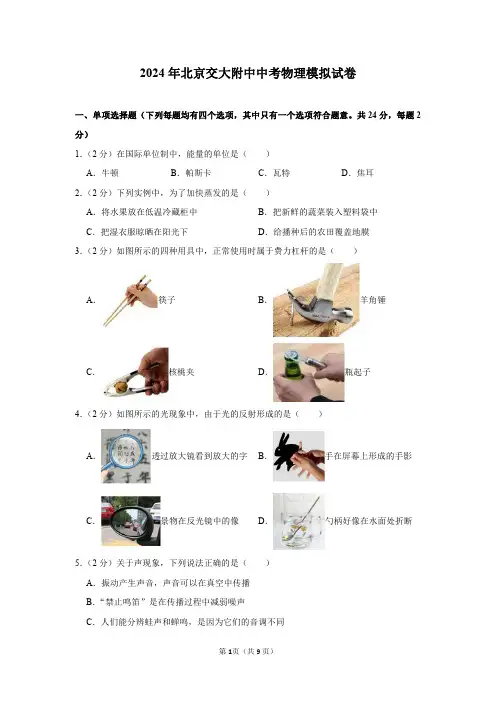

2024年北京交大附中中考物理模拟试卷一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。
共24分，每题2分）1．（2分）在国际单位制中，能量的单位是（）A．牛顿B．帕斯卡C．瓦特D．焦耳2．（2分）下列实例中，为了加快蒸发的是（）A．将水果放在低温冷藏柜中B．把新鲜的蔬菜装入塑料袋中C．把湿衣服晾晒在阳光下D．给播种后的农田覆盖地膜3．（2分）如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．筷子B．羊角锤C．核桃夹D．瓶起子4．（2分）如图所示的光现象中，由于光的反射形成的是（）A．透过放大镜看到放大的字B．手在屏幕上形成的手影C．景物在反光镜中的像D．勺柄好像在水面处折断5．（2分）关于声现象，下列说法正确的是（）A．振动产生声音，声音可以在真空中传播B．“禁止鸣笛”是在传播过程中减弱噪声C．人们能分辨蛙声和蝉鸣，是因为它们的音调不同D．超声波能粉碎人体内的“结石”，说明声波具有能量6．（2分）明代科学家宋应星在他所著的《天工开物》一书中讲述了铸鼎的方法。
用石灰三和土塑造成内模。
内模干燥后，在内模上面涂一层约几寸厚的油蜡，在油蜡的上面雕刻出文字和图案。
再用极细的泥粉和炭末调成糊状，涂在油蜡上约几寸厚，制成外模。
等到外模干透坚固后，便用慢火在外烤炙，使里面的油蜡流出，内外模之间的空腔就成了鼎成型的区域了。
慢火烤炙时，油蜡发生的物态变化是（）A．液化B．熔化C．汽化D．升华7．（2分）如图所示的实例中，可以利用增大压强的知识服务于我们生活的是（）A．提袋子时垫上厚纸片B．单板滑雪的滑雪板很宽大C．压雪车有宽大的履带D．水果叉一端比较尖8．（2分）为了保护人们在骑行电动自行车时的人身安全，小阳利用物理课上所学的电路知识，设计了一款智能头盔，只有当骑行的人戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。
当电动自行车上的信号接收器S1接收到信号，再转动电动自行车的钥匙S2，车才能正常启动。

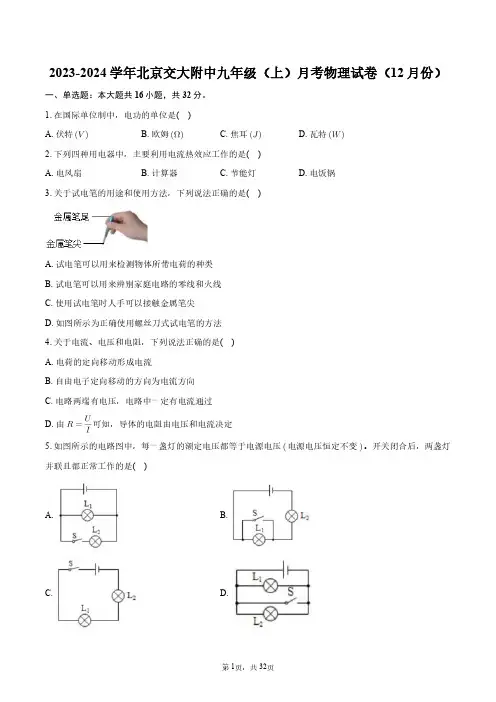

2023-2024学年北京交大附中九年级（上）月考物理试卷（12月份）一、单选题：本大题共16小题，共32分。
1.在国际单位制中，电功的单位是()A.伏特B.欧姆C.焦耳D.瓦特2.下列四种用电器中，主要利用电流热效应工作的是()A.电风扇B.计算器C.节能灯D.电饭锅3.关于试电笔的用途和使用方法，下列说法正确的是()A.试电笔可以用来检测物体所带电荷的种类B.试电笔可以用来辨别家庭电路的零线和火线C.使用试电笔时人手可以接触金属笔尖D.如图所示为正确使用螺丝刀式试电笔的方法4.关于电流、电压和电阻，下列说法正确的是()A.电荷的定向移动形成电流B.自由电子定向移动的方向为电流方向C.电路两端有电压，电路中一定有电流通过D.由可知，导体的电阻由电压和电流决定5.如图所示的电路图中，每一盏灯的额定电压都等于电源电压电源电压恒定不变。
开关闭合后，两盏灯并联且都正常工作的是()A. B.C. D.6.下列说法正确的是()A.家庭电路中火线与零线之间电压为36VB.家庭电路中的洗衣机和电视机是串联的C.家庭电路中必须安装保险丝或空气开关D.家庭电路中总电流过大说明电路发生短路7.标有“6V6W”“6V3W”的灯泡、，串联接在某电源上，设灯丝的电阻不变，则()A.通过灯、的电流之比为1：2B.灯、两端的电压之比为2：1C.电源电压为9V时，只有能正常发光D.电源电压为9V时，灯、都恰能正常发光8.小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a 和b，如图所示连入电路，下列说法中不正确的是()A.该实验可以通过灯泡的亮度反映铅笔芯电阻的大小B.该实验可以探究铅笔芯的电阻大小与材料是否有关C.该实验可以探究铅笔芯的电阻大小与横截面积是否有关D.该实验可以探究铅笔芯的电阻大小与长度是否有关9.如图所示的电路中，下列操作能使图中的小灯泡和组成串联电路的是()A.闭合开关、和B.闭合开关和C.闭合开关和D.只闭合开关10.某家用电能表的有关参数如图所示，可知()A.该电能表的示数为B.该电能表上用电器的总功率不能超过C.该电能表上用电器的总功率不能超过D.若表盘转过1500r，则用电器消耗的电能11.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为两个电热水壶都正常工作时，下列说法中正确的是()A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内，两个电热水壶消耗的电能一样多12.如图所示的做法符合安全用电原则的是()A.试电笔的握法B.电灯和开关的连接C.发生触电事故时要立即断开电源D.多个大功率用电器同时使用一个插座13.如图所示的四个电路中，电源电压U相同，，电路产生的总热量由大到小的顺序是()A. B.C. D.14.小丽家的一只电吹风机铭牌上标有“220V；500W”，一个节能灯泡上标有“220V；5W”。

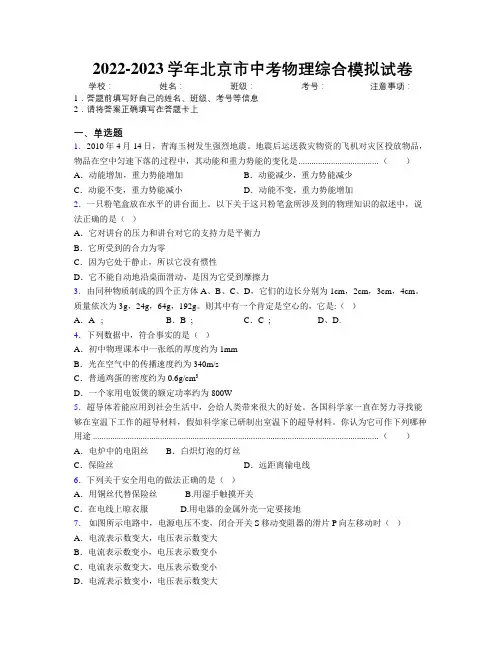

2022-2023学年北京市中考物理综合模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．2010年4月14日，青海玉树发生强烈地震。
地震后运送救灾物资的飞机对灾区投放物品，物品在空中匀速下落的过程中，其动能和重力势能的变化是..................................... （）A．动能增加，重力势能增加B．动能减少，重力势能减少C．动能不变，重力势能减小D．动能不变，重力势能增加2．一只粉笔盒放在水平的讲台面上。
以下关于这只粉笔盒所涉及到的物理知识的叙述中，说法正确的是（）A．它对讲台的压力和讲台对它的支持力是平衡力B．它所受到的合力为零C．因为它处于静止，所以它没有惯性D．它不能自动地沿桌面滑动，是因为它受到摩擦力3．由同种物质制成的四个正方体A、B、C、D，它们的边长分别为1cm，2cm，3cm，4cm。
质量依次为3g，24g，64g，192g。
则其中有一个肯定是空心的，它是:（）A．A ; B．B ; C．C ; D、D.4．下列数据中，符合事实的是（）A．初中物理课本中一张纸的厚度约为1mmB．光在空气中的传播速度约为340m/sC．普通鸡蛋的密度约为0.6g/cm3D．一个家用电饭煲的额定功率约为800W5．超导体若能应用到社会生活中，会给人类带来很大的好处。
各国科学家一直在努力寻找能够在室温下工作的超导材料，假如科学家已研制出室温下的超导材料。
你认为它可作下列哪种用途 .................................................................................................................................... （）A．电炉中的电阻丝B．白炽灯泡的灯丝C．保险丝D．远距离输电线6．下列关于安全用电的做法正确的是（）A．用铜丝代替保险丝 B.用湿手触摸开关C．在电线上晾衣服 D.用电器的金属外壳一定要接地7．如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．下列材料中属于超导体的是 ()A．导电性能在和绝缘体之间的材料B．强度与硬度都很高的材料C．温度降到足够低时电阻为零的材料D．由很小的基本单元制成的材料9．某温度计在0℃时，水银柱长5cm，在100℃时，水银柱长25cm。
2023年中考物理模似试卷注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近面板能使房间通电。
小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡贴在面板上不插入，看能否通电；③将专用磁卡插入，看能否通电。
其中可行的方法是( )A．①②B．②③C．①③D．①②③2．下列杠杆中是费力杠杆的是A．独轮车B．钢丝钳C．瓶起子D．镊子3．共享单车是节能环保的交通工具．关于小秦骑共享单车上学的情形，下列说法正确的是:A．小秦骑行的速度最高可以达到50m/sB．小秦骑车转弯时，运动状态没有发生改变C．小秦下坡时不蹬车，单车越来越快是因为惯性增大D．在骑行过程中，相对于路旁的建筑物是运动的4．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷5．如图所示电路中，电源电压6V不变，R1＝10Ω，滑动变阻器R2的规格为“30Ω、1A”，小灯泡L的额定电压为5V，电流表的量程（0∼0.6A或0∼3A）．只闭合S2时，L两端电压为3V．（不考虑温度对灯丝电阻的影响），下列说法错误的是A．灯丝电阻为10ΩB．只闭合S3时，调节变阻器R2连入电路的阻值使小灯泡L正常发光，则变阻器1h内消耗的电能为1800JC．闭合S1、S3时，为保证电路元件安全，电流表示数变化范围为0.75A～1.2AD．闭合三个开关，为保证电路元件安全，电路总功率的变化范围为4.8W～9.6W6．关于图中四种情景，下列说法错误的是：A．烤火取暖，是通过热传递使手的内能增加B．划着火柴，是通过做功将机械能转化为内能的过程C．手凉时可双手相互摩擦，是通过做功使手的内能增加D．水蒸气对木塞做功，水蒸气的内能增加，使分子运动加快7．饺子是大家最喜爱的食物之一，俗话说得好：好吃不过饺子．有关包饺子和煮饺子过程中涉及的物理知识，下列说法不正确的是（）A．将剁馅的菜刀磨锋利是通过减小受力面积来增大压强B．包饺子时闻到饺子馅的香味说明分子在不断运动C．将饺子皮捏成漂亮的花纹说明力可以改变物体的形状D．煮饺子时饺子内能增大是通过做功实现的8．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（）A．他可以选用量程为﹣80﹣60℃的酒精温度计B．图甲是水沸腾前的现象C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量9．小华是一名普通的中学生，下列估测的数据中最符合实际的是A．小华受到的重力大小约为50N B．小华能举起10N重的物体C．小华游泳时受到水的浮力约为500N D．小华站立时对地面的压强约为10³Pa10．现代建筑业出现一种新型材料，这种材料低于15℃时为固态，在15℃时开始熔化，超过40℃时完全熔化．把这种材料制成小颗粒，均匀混入水泥等材料中，制成地板或墙板，用于昼夜温差变化大的地区修筑房屋．下列温度时间图象中，能表示这种材料凝固过程的图象是（）A．B．C．D．二、填空题（本大题包括7小题，每小题2分，共14分）11．如图所示是四冲程汽油机工作状态的示意图，由图可以看出，此时它正处在____________冲程。
12．早教电动玩具车既能在地面行驶，又能点唱儿歌古诗．放进电池仓里的每节新干电池的电压为_____伏，玩具车上的电灯与喇叭是_______的（选填“串联”或“并联”），玩具车使用时消耗的是_______能．13．一块体积为2×10-5m3的冰块漂浮在装有水的容器中，已知冰的密度为0.9 g/cm3，冰块受到的浮力为_____N．14．用丝绸摩擦玻璃棒，丝绸由于_______（填“得到”或“失去”）电子而带电;带电的玻璃棒接触验电器，验电器金属箔张开，是因为_________种电荷相互排斥，金属箔是_______（选填“导体”或“绝缘体”）。
15．如图所示小明用刻度尺测出一支新铅笔的长度为_______cm．16．小王同学在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、______的实像，生活中使用的_____（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律来工作的．17．在测定液体密度时，小江同学测出了液体的体积、容器和液体的总质量，实验做了两次记录如表，则容器质量为_____g，液体密度为_____g/cm3。
液体体积V/cm358 79液体和容器的总质量m/g 107 128三、作图、实验与探究题（本大题包括5小题，共34分）18．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．19．如图所示，射水鱼在水中看见水面上A处有一只蜻蜓在飞，请作出喷水鱼在水中吐水击落蜻蜓的路线。
20．生活中我们发现：电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热。
为了探究“电流通过导体时产生热量的多少跟什么因素有关”，老师设计了如图甲、乙两组实验装置：将a、b、c、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，并与装有相同液体的U型管相连通。
将电阻丝e与图乙中电阻丝d并联置于盒外，五段电阻丝中b为10Ω其余均为5Ω。
乙装置可探究电流产生的热量与____的关系；乙装置中盒外连接的电阻丝e的作用是____；其中____装置能够解释“电炉丝热得发红，而导线却几乎不发热”。
21．同学利用电压表和电流表测量电阻R1的阻值（约10Ω左右），电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路。
（_______）（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是_____或_____。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将_____（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R＝_____Ω。
22．下面是一位同学在测定金属块密度时的实验步骤记录：A、用天平称出金属块的质量，其结果是m1=79.0gB、在量筒里注入适量的水，用天平称出量筒和水的总质量m2=180.0gC、在量筒里注入适量的水，量筒的读数是V1=50.0mlD、将金属块放入量筒中，用天平称出量筒、水和金属块的总质量m3=259.0gE、将金属块放入量筒中，量筒的读数是V2=60.0ml上述步骤中，多余的步骤是________（填序号），金属块的体积是________cm3，金属块的密度是________kg/m3．四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）23．某饮水机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过开关S可以选择出温水或开水．开水加热电功率是2200W，R1的电阻是33Ω（电热丝R1、R0电阻不随温度变化）．求：饮水机正常工作，出开水时电热丝中的电流；R0的电阻；饮水机正常工作，出温水时10s内电路产生的热量.24．张丽买了一个三档电暖宝，电暖宝内部装有某种浓度的氯化钠水溶液充当保热介质，电热丝产生的热量全部被保热介质吸收．其电路图如图所示，R1、R2都是电热丝，电源电压保持36V不变．当S1闭合，S2接a时为中温档，此时电暖宝的功率为18W，求R1的阻值为多少？当S1闭合，S2接b时为高温档，此时电暖宝的功率为45W，求电路中的总电流和R2的阻值为多少？若用高温档给保热介质加热，5分钟内使氯化钠水溶液的温度上升了5℃．那么该电热宝内0.9kg的氯化钠水溶液的比热容为多少？参考答案一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1、A【解析】试题分析：①纸片没有磁性，将纸片插入，如果通电，说明取电器属于第一种类型，此方法可行；②磁卡贴在面板上，如果通电，说明取电器属于第二种类型，此方法可行；③专业磁卡插入，第一种取电器会通电，第二种也会通电，所以无法判断是哪种类型，此方法不可行；故应选A。
【考点定位】电路2、D【解析】独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆；瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；镊子在使用过程中，动力臂小于阻力臂，是费力杠杆。
