Q60A传感器(光电开关)介绍

超声分散、模拟和数字输出型号 UA30CAD60....TI• 圆柱形 M30，具有 Ø40 前盖和 PBT 外壳• 感应距离：350-6000 mm • 电源：12 (15) 到 30 VDC • 输出：0-10 VDC 或 4-20 mA ， 一个开关输出 NPN 或 PNP 。

• 线性错误 1%• 重复性 1%• 波束角。

±7°• 防护措施：短路、反极性和过压• 防护等级 IP 67，Nema 4X • 2 m 线缆或 M12 插头产品说明一系列分散超声传感器，传感范围 350-6000 mm ，分辨率低至 15 mm 。

传感器包含模拟和数字输出。

输出为 0-10V 或 4-20 mA ，数字输出 NPN 或 PNP 、NO 或 NC ，形成窗口检测。

传感器是距离测量、液位测量、直径测量或循环控制的理想选择。

由于微处理器控制的使用，数字过滤使传感器不受大多数电磁干扰。

型号选择外壳 连接额定工作 模拟 数字输出 订购编号直径 距离 (S n ) 输出 NPN /PNP M30 插头 M12 350-6000 mm 4-20 mA NPN UA 30 CAD 60 NG M1 TI M30 线缆350-6000 mm 4-20 mA NPN UA 30 CAD 60 NG TI M30 插头 M12 350-6000 mm 0-10 V NPN UA 30 CAD 60 NK M1 TI M30 线缆350-6000 mm 0-10 V NPN UA 30 CAD 60 NK TI M30 插头 M12 350-6000 mm 4-20 mA PNP UA 30 CAD 60 PG M1 TI M30 线缆350-6000 mm 4-20 mA PNP UA 30 CAD 60 PG TI M30 插头 M12 350-6000 mm 0-10 V PNP UA 30 CAD 60 PK M1 TI M30线缆350-6000 mm0-10 VPNPUA 30 CAD 60 PK TI规格UA30CAD60..规格（续）检测范围布线图UA30CAD60..89.859.6103Ø 40M 30 x 1.5 - 6g尺寸编程设置感测点 P1（最长距离）和最短距离 (P2) 的常规设置与传感器类型或功能无关。

光电式传感器的原理与应用光电效应是指当光线照射在一些物质表面上时，物质中的电子能级会发生变化，从而产生电子的运动和电荷分离的现象。

根据光电效应的原理，光电式传感器可以分为光电开关、光电门、光电测距传感器等多种类型，并且可以用于各种不同的应用领域。

光电开关是最常见的一种光电式传感器，它通过检测光线是否被物体阻挡来判断物体的存在与否。

光电开关广泛应用于工业自动化控制中，例如自动门控制、装配线上零件检测、流水线产品计数等。

光电门是一种通过检测物体通过门的时间来判断物体速度的传感器。

光电门通常用于测量物体的速度和位置，例如运动中的物体的位置控制、高速运动物体的测量等。

光电测距传感器是一种通过测量光线行进时间来计算物体与传感器之间的距离的传感器。

光电测距传感器常用于工业自动化、机器人导航和避障、无人机高度测量等领域。

1.高精度：光电式传感器可以实现非接触式测量，因此具有较高的测量精度。

2.高速度：光电式传感器的响应速度快，可以快速检测物体的位置和状态变化。

3.长寿命：光电式传感器不会受到物体的磨损和腐蚀，具有较长的使用寿命。

4.多功能性：光电式传感器可以根据不同的应用需求选择不同的工作模式和测量范围。

除了以上优点，光电式传感器也存在一些限制和注意事项：1.受环境影响：光电式传感器对环境光的干扰比较敏感，需要进行遮光处理或使用滤光片来减少光干扰。

2.受物体颜色影响：光电式传感器的测量结果受到物体颜色的影响，颜色较暗或较亮的物体会使测量结果产生误差。

3.距离限制：光电式传感器的测量范围有限，一般在几米以内，超出范围会导致测量精度下降。

总之，光电式传感器通过利用光电效应来测量和探测物体的位置、距离、速度等物理量，具有高精度、高速度、长寿命和多功能性等优点，在工业自动化、机器人导航和避障、无人机测量等领域得到广泛应用。

但需要注意处理环境光的干扰、物体颜色对测量结果的影响以及测量范围的限制。

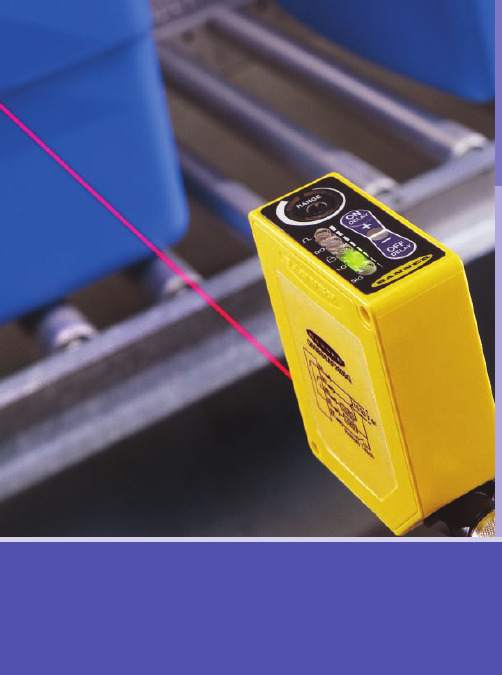

376Q60可调区域式传感器Q 60A F S e r i e s •Email: sensors@377 Q60可调区域式传感器Q60可调区域式378Q60可调区域式传感器Q 60AFS eries设定关断点位置Q60AFV 传感器的关断点位置可设定在200mm 到1000mm (8" ~ 40")之间，Q60AF 可设定在200mm 到2000mm 之间。

为了获得最大的对比度，将最亮的背景放到在实际应用中可能距传感器最近的地方（见图1）用螺丝刀调整关断点直到绿色信号指示灯的状态发生改变。

（如果指示灯总是不亮，则说明背景处于传感器的最大检测范围之外并且已被忽略掉），记住此时关断点调整电位器指针的位置。

将最深色的被测物放到在实际应用中可能距传感器最远的地方，重复上述调整方法，并记下此时指示针的位置。

然后将指针调整到上述两个位置中间。

（见图2）检测可靠性为了获得最高的灵敏度，传感器的安装位置应保证使被测物处于过量增益最高的位置点反光率强的背景及其安装方式要避免镜面式背景对传感器产生镜面反射。

如果背景反射到近点接收器（R1）的光强于反射到远点接收器（R2）的光，则传感器就会产生误动作。

（见图3）使用漫反射性质的背景（不光滑）就可解决此问题。

另外在任意平面内倾斜安装传感器或背景，使背景不会将光反射到传感器上，这样也可解决此问题。

（见图4）处于关断点以外的物体，如运动的或静止于图5所示位置的物体会将较强的光反射到近点接收器上而使传感器误动作。

我们可以将传感器旋转90°安装（见图5），这样物体反射到R1和R2的光信号相同，传感器就不会误动作。

图1将关断点位置设定在最远的被测物和最近的背景之间图3具有强反光率背景光问题图4具有强反光率背景光解决方法图5处于关断点以外的物体问题图6处于关断点以外的物体解决方法 •Email: sensors@379Q60可调区域式传感器Q60可调区域式颜色敏感度尽管位于检测范围之内的被测物的反光率对传感器的影响很小，但在某些场合也很重要。

光电开关用途范文光电开关是一种基于光电效应工作的开关设备，通过检测光线的存在与否来实现开关的启闭。

光电开关通常由发光器件、接收器件和处理电路组成，发光器件用于发射光线，接收器件用于接收光线，处理电路用于将光信号转换为控制信号。

光电开关具有许多重要的用途，以下就是一些常见的应用领域：1.工业自动化：光电开关被广泛应用于工业自动化领域，用于检测物体的存在与否、位置和速度等信息。

例如，光电开关可以用于检测流水线上的物体是否到位，以控制生产线的正常运行。

2.家电领域：光电开关可以用于家电产品中的人机交互，如电视遥控器、音响遥控器等。

通过光电开关检测用户的操作，实现对设备的控制。

此外，光电开关还可以用于检测家电产品的开关状态，避免长时间处于待机状态，节约能源。

3.制药和医疗领域：光电开关被广泛应用于制药和医疗设备中，用于检测物体的存在与否、位置和流速等信息。

例如，光电开关可以用于检测液体流量，以控制药剂的输送量。

在手术设备中，光电开关可以用于控制手术器械的操作，提高手术的准确性和安全性。

4.交通领域：光电开关可以用于交通信号灯的控制，通过检测车辆的存在与否，判断信号灯是否需要改变状态。

此外，光电开关还可以用于交通监控系统中，检测交通流量和车辆的速度，以帮助交通管理部门实施交通管理。

5.安防领域：光电开关可以用于安防设备中，检测人员的活动和位置信息。

例如，光电开关可以用于红外传感器，检测房间内是否有人活动，以触发安防警报。

此外，光电开关还可以用于智能门禁系统中，检测人员的身份信息，实现自动开门和关闭门的功能。

总之，光电开关具有广泛的应用领域，能够检测物体的存在与否、位置和速度等信息，实现自动控制和监测。

随着科技的不断进步，光电开关的应用领域将更加拓展，为各个行业带来更多的便利和效益。

光电开关的原理和应用1. 光电开关的定义光电开关是一种利用光电传感器检测物体的存在、位置、形态或颜色的装置。

它通过发射光线并检测反射光线的强度来实现对物体的检测。

2. 光电开关的工作原理光电开关的工作原理基于光电传感器的光照效应。

当光电开关发出光线照射到物体上时，物体会反射一部分光线回到光电开关的光电传感器上。

光电传感器会根据反射光线的强度来判断物体的存在与否。

光电开关通常由光电发射器和光电接收器两部分组成。

光电发射器通常是一个发光二极管，它会发射一束红外光或可见光。

光电接收器通常是一个光敏电阻或光敏二极管，它会检测光线的强度。

当有物体阻挡发出的光线时，光电接收器会产生电信号，从而触发继电器或其他输出装置。

3. 光电开关的应用光电开关由于其高精度、快速响应、长寿命等特点，广泛应用于各个领域。

以下列举几个常见的应用场景：3.1 自动门光电开关可以用于自动门的感应控制。

当有人接近自动门时，光电开关会检测到人的存在并触发门的打开动作。

当人通过后，光电开关再次检测到人的离开并触发门的关闭动作。

3.2 输送线检测在工业生产中，光电开关可以用来检测物体在输送线上的位置。

通过安装多个光电开关，可以实现对物体的逐个检测，从而实现自动分拣、计数等功能。

3.3 反光电路光电开关可以用于反光电路的设计。

反光电路是一种常见的机器人导航方法，它利用光电开关检测地面上的反射标志物，从而确定机器人当前所在的位置。

3.4 压力控制通过将光电开关与压力传感器结合使用，可以实现对液体或气体压力的控制。

当压力达到设定值时，光电开关会触发相应的控制信号，从而实现对压力的调节或报警。

3.5 人体检测光电开关可以用于人体姿势、站立或行走的检测。

通过将光电开关安装在特定位置上，可以实现对人体动作的实时监测，从而应用于体感游戏、健身设备等领域。

4. 光电开关的优势与局限性光电开关相比于其他类型的开关，具有以下的优势：•非接触式检测，避免了机械接触带来的磨损和寿命问题•高精度、快速响应，适用于高要求的检测场景•外部环境对其工作性能影响较小然而，光电开关也存在一些局限性：•对光线的环境要求较高，如强光或黑暗环境下的检测效果可能受到影响•需要进行合理的安装与调试，以保证其正常工作•对于特殊颜色或透明物体的检测可能存在一定的困难5. 结论光电开关作为近年来发展迅速的传感器之一，具有广泛的应用前景。

eDCAP-607A备自投保护测控装置使用说明书紫光测控有限公司UNISPLENDOUR M&C CO. , LTD目录1 概述 (3)2装置主要功能配置 (3)3装置硬件资源配置 (4)4主要技术指标 (4)4.1 额定参数 (4)4.2 环境条件 (4)4.3 功率消耗 (5)4.4 热稳定性 (5)4.5 测控技术指标 (5)4.6 保护技术指标 (6)4.7 触点容量 (8)4.8 绝缘性能 (8)4.9 抗干扰能力 (8)5装置原理 (9)5.1 装置的构成 (9)5.2 保护原理说明 (9)6菜单及数据表格说明 (17)6.1 实时数据表 (17)6.2保护参数表 (18)6.3 通信数据表格 (26)6.4系统参数表 (30)6.5模拟量校准表 (33)7操作方法 (34)8装置结构及尺寸 (34)9装置原理接线图 (36)10箱后端子接线图 (37)1 概述eDCAP-607A备自投保护测控装置适用于各种母联和桥开关，实现备自投、保护及测控功能。

eDCAP-607A备自投保护测控装置支持IEC61850站控层通讯协议，支持通过GOOSE网络发布和订阅变电站事件。

本装置可用于以两种不同方式处理偷跳的备自投。

1.当发生偷跳的情况时，装置不经过失压跳延时，如果此时外部工况满足备自投条件，则直接进入备自投处理。

2.当发生偷跳的情况时，装置必须经过失压跳延时后，才能进行备自投处理。

2 装置主要功能配置3 装置硬件资源配置4 主要技术指标4.1 额定参数交流电压额定值(Un)：线电压：100V，380V；相电压：57.7V，220V 交流电流额定值(In)：5A，1A电源频率额定值：50Hz直流电源额定值：220V，110V4.2 环境条件环境温度:工作：温度范围 -10～+55℃。

贮存：温度范围 -25～+70℃，在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置能正常工作。

博光-50NK（光电传感器NPN常开）这是一种集发射与接收于一体的光电传感器。

检测距离可以根据要求进行调节1。

该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点，可以广泛应用于机器人避障、流水线计件等众多场合。

上图中J表示负载。

电气特性：工作电压：5V工作电流：10mA信号输出：TTL电平感应距离：2-50cm尺寸：31*25*13mm接线图：输出信号需要加上拉电阻特点：输出信号稳定，不受可见光影响，寿命长尺寸：长:30MM宽:20MM厚13MM引线长度:45CM技术参数:1、输出电流DC/SCR/继电器Control output：100mA/5V供电2、消耗电流DC<25mA3、响应时间<2ms4、指向角：≤15°,有效距离3-50CM可调5、检测物体：透明或不透明体6、工作环境温度：-25℃~+55℃7、标准检测物体：太阳光10000LX以下白炽灯3000LX以下8、外壳材料：塑料此款传感器是E18-D80NK的改装版，主要是形状发生了变化，由之前圆形的改成了方形，体积小了许多，这个新款的安装固定起来比之前的要方便些，引线部位是斜角的，安置引线时也简洁了许多！性能方面跟之前的E18也差不多，非常稳定！还有一个不同点就是博光-50NK在线路上添加了保护，正负极接错了也不会烧（之前E18是没这方面保护的，一般不懂电路或没弄明白的买家在不小心接错正负极时瞬间就烧了）这个倒是可以给不太懂电路想做实验的买家提供了保障注意事项：在接线的时候，请避免出现电源和地接错的现象，该操作有可能造成传感器永久性损坏；信号输出端请加上拉电阻；为保护动作的可靠和寿命长，请避免有关规定以外的温度外界(户外)条件下，接近传感器虽为耐水结构，若装上罩使用，勿使水和水容性切削油等淋到，则可更好地提高可靠性及寿命。

还请避免在有化学药剂，特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。

光电开关工作原理（返回）之老阳三干创作电感式接近开关电容式接近开关红外线光电开关位移传感器霍尔开关磁性开关光电开关工作原理型号说明术语解释接线图号经常使用发射镜应用图例注意事项眼可见的光波是380n m-780n m，发射波长为780n m-1m m的长射线称为红外线，浙江，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其外线光电开关可分为器发射的足够量的光线反射到接收器，于是光电开关就发生了开关信号。

当被检测物体的概况光亮或其反光率极高时，漫反射式的射回接收器，当被检测物体经过且完全阻断光线时，光电开关就发生了检测开关信号。

入接收器。

当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就发生了开关信号。

当检测物体是不透明时，对射式光，当被检测物体经过U型槽且阻断光轴时，光电开关就发生了检测到的开关量信号。

槽式光电开关比较平安可靠的适合检测高速变更被检测物体不在相近区域的检测。

通常光纤传感器分为对射式和漫反射式。

开关的感应概况）到开关动作时测得的基准位置到检次数。

的负载，由于光电开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载到接收器的途径的分歧，可分为漫反射式，镜反射式，对射式等。

(详见工作原理说明)线，p n p四线，A C二线，A C五线（自带继电器），及直流N P N/P N P/常开/常闭多功能等几种经常漫反射式光电开关镜反射式光电开关对射式光电开关足够的光线反射回漫反射开关的接受器，所以检测距离和被检测物体的概况反射率将是决定接受发射光线。

经常使用资料的反射率参考图如下所示：资料反射率资料反射率白画纸90%不透明黑色塑料14%报纸55%黑色橡胶4%餐巾纸47%黑色布料3%包装箱硬纸板68%未抛光白色金属概况130%洁净松木70%光泽浅色金属概况150%干净粗木板20%不锈钢200%透明塑料杯40%木塞35%半透明塑料瓶62%啤酒泡沫70%不透明白色塑料87%人的手掌心75%于最大检测距离状态时，由于光学透镜会被环境中的污物粘住，甚至会被一些强酸性物质腐蚀，以至降低使用参数特性，这些变量尽位移传感器工作原理和参数（返回）1. 原理简介感器又称为线性传感器，它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器我厂所生产的是电感式位移传感器。

光电开关原理圈子类别：传感器晴天2009-3-17 14:11:00光电开关的定义：此种产品以光源为介质、应用光电效应,当光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无、大小和明暗,而向产生接点和无接点输出信号的开关元件;光电开关包括几种类型,自身不具备光源,利用被测物体发射的光的变化量进行检测的；利用自然光对光电开关的照射,物体遮蔽自然光产生的关变化量；光电开关自身具备光源,发射的光源对被检测物体反射、吸收、和透射光的变化量进行检测;常用的光源为紫外光、可见光、红外光等波段的光源,光源的类型有灯泡、LED、激光管等；输出信号有开关量或模拟量和通讯数据信息等;光电开关的叫法,主要是输出为开关量的开关元件;光电传感器的叫法,涵盖了输出开关量、模拟量、通讯数据等;目前市面光电开关的叫法有分光源、检测形式、用途、结构等命名的;如：利用红外光源的叫红外光电开关、红外线光电开关、红外线光电传感器等;利用自然光的叫光控开关、光电继电器等;利用激光为光源的叫激光光电开关、激光光电传感器等;利用检测形式叫热金属检测器,俗称热检等;利用用途的叫光电距离传感器、安全光幕传感器等;利用结构的叫光幕传感器等;这里就简要举几个例子,还有很多的叫法,在此无法一一介绍;一、原理与分类1：按检测形式的分类1对射式是由一个发射器与一个接收器相对配置的,发射器发射出的光指向接收器,发射器与接收器之间组成一个闭合光路,通过对光路的光被遮断或光衰减来进行检测的一种检测形式;这种检测形式作用距离比较长,但需要一个发射器并需要配电；在某些应用场合比如空间狭小,不合适配电的运用上比较麻烦;如图1a：图1a②发射器与接收器一体化,光传输为直流方式的非调制信号,主要小型缝隙光电开关,如U型、C型的槽型光电开关;如图1b:图1b2这种方式是把发射器与接收器构为一体,发射器发射的光直接照射到被检测物上,根据反射光的变化情况来进行检测的;可以说是近似人的眼睛的一种检测器;与对射式相比作用距离比较短,只需要单线配电即可,属于通用检测器;如图2：图23①这种方式是把发射器与接收器构为一体,光电开关对置反角矩阵射镜,发射器的光被反射镜后反馈回接收器,与角矩阵反射镜多棱镜形成闭合光路,通过对光路的光被遮断或光衰减来进行检测的一种检测形式,这种检测形式作用距离比对射式短,比直接反射式较长;只需要单线配电即可,由于采用反射镜光轴的调整比对射式容易；反射镜由多棱镜角矩阵板或微晶玻璃颗粒反射膜等;如图3a：图3a②图3b4通过对被检测物体辐射出的光进行检测的形式;如用于钢铁行业的对加热的铁辐射出的红外线进行检测的光电开关;如图4：图45这种方式是把发射器与接收器构为一体,发射器与接收器形成一个角度,发射光轴与接收光轴交叉区域灵敏度最佳;如图5：图56这种方式是把发射器与接收器构为一体,发射器与接收器形成一个角度,发射光聚焦点与接收光聚焦交叉区域检测物体,用于精细检测,如标记检测等;如图6：图67这种方式是把发射器与接收器构为一体,发射光通过镀膜的半透明镜片45°折射后通过镜头聚焦发射出去,接收光线通过聚焦镜头入射到接收器,主要用于标志检测;目前主流的颜色传感器、标志传感器大多采用这样方式;如图7：图78光导纤维简称光纤,目前光纤式光电开关的光纤基本是两种,一种塑料光纤,价位比较低,普通检测使用；另一种玻璃光纤,价位比较高,一些检测精度比较高的场合;①：对射式,把光纤套入发射器,把光纤套入接收器,光纤检测头相对安置;如图8a：图8a②：直接反射式,发射器与接收器构为一体,把光纤套入发射器与接收器光纤放大器,光纤头为两根光纤并行,直接检测物体;如图8b：图8b③：同轴反射,发射器与接收器构为一体,把光纤套入发射器与接收器光纤放大器;光纤头为两根光纤并为一根的形式,发射光纤在中间,接受光纤围着其圆周排列;可以直接反射与镜面反射,取决于光纤放大器的光学结构;如图8c：图8c2：1光量法目前大多数光电开关用来检测物体有无的均为光量方式,既光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无;2三角测距法光量方式容易受到物体表面的光洁度、粗糙度、颜色所影响,因此在一些要求比较高的场合就需要采用距离法检测;3激光测量法由激光器对被测目标发射一个光信号, 然后接受目标反射回来的光信号,通过测量光信号往返经过的时间, 计算出目标的距离;3：按光源种类的分类光源目前采用的大多是发光二极管LED,根据不同使用目的的区别使用;1白炽灯式可见光用于需要白光的标志检测器,由于寿命与抗震性能,现在使用比较少;2发光二极管LED式可见光、近红外光具有调制容易、寿命长、小型、功耗小、抗震等优点是光电开关理想的光源,可用于各种用途;3荧光式可见光主要用于需要长度的光电系统图像传感器等4紫外光式不可见光通过照射紫外线用于检测发生可见光的物体荧光整理疵点、食品中的异物等;5气体激光式可见光光束比较强,用于探伤系统、条形码系统、及强光衰减大的场合,如蒸汽、烟雾、火焰等场合;6半导体激光式红光、近红外光具有较强的透射率和容易调制的特性,用于如蒸汽、烟雾、火焰等场合钢铁行业与安防;4：1直流光式使发射器的光线为不变的直流光,包括白炽灯和用直流驱动的发光二极管;这种方式有线路简单、响应速度快的特点,但是抗光干扰比较弱,目前仅在较短的距离检测中使用;2调制式①、脉冲调制式使发射器发的出光线为具有一定频率的脉冲波,一般称为调制光,采用这种方式除了可以获得峰值很高的光脉冲功率外,还可以对接收器输出采用具有频率选择的交流放大器进行放大,从而减少周围光线和电气噪声的影响,这是目前国内外使用最广的一种方式;②机械旋转调制式对光源用棱镜或转盘孔旋转后,提取脉冲信号,如用于区域检测和热金属辐射的扫描检测等;③、扫描式将多个发射器与接收器组合,通过同步信号逐一扫描,防止相互干扰;如用于光幕传感器;5：1直流式采用直流电压供电的形式,一般大多采用12-24V10-30V的直流电压的供电;2交流式采用交流电压供电,电压范围为90-240V交流电,满足110VAC与220VAC场合的供电3直流交流混合式直流电压与交流电压都可以直接接入同一个供电回路的形式,直流电压范围12-240V,交流电压范围24-240V,此形式适应性比较灵活,不需要考虑配电的问题;6：1三极管NPN输出2三极管PNP输出3三极管NPN与PNP混合输出4固态隔离无触点输出5继电器触点输出6可控硅输出7模拟电压8模拟电流9数据信号7：1内藏放大器式即把发光、感光元件和放大电路、信号处理电路、开关驱动电路装配在一个壳体里,接通直流电源就可以获取ON-OFF开关输出,不需要专用放大器,抗噪音能力强,寿命长,电缆线可延长等优点,是主流的一种光电开关;2放大器分离式这是种早期采用比较多的方式,发光、感光元件装在探头内,用屏蔽线与专用放大器光电开关主体连接;主要是探头可以安装在比较狭小的空间对比较小的物体进行检测,但是有抗噪声能力的问题;随着技术的发展,内藏放大器式的光电开关的体积越来越小；这种形式采用相对较少,尤其是光纤传感器的发展;3光纤式这种光电开关是放大器分离式与内藏放大器式结合的产品,通过光纤才传输光信号,光电开关主体上套上光纤线,另一头光纤探头可以对被检测物体进行检测,其优点光纤探头比较小,可以检测比较微小的物体,光纤线传输的只是光信号,所以不用考虑放大器分离式那样需要考虑抗噪声能力的问题;4自控式这种光电开关是具有一定功能性的;把发光、感光元件和放大电路、信号处理电路、开关驱动电路、电源、继电器等都装配在一起,接上交流或直流电源就可以工作;同时还具有其他一些功能如动作信号的延时、光电开关的信号灵敏度调节等;一、前言光电开关是传感器大家族中的成员,它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的;由于光电开关输出回路和输入回路是电隔离的即电缘绝,所以它可以在许多场合得到应用;二、光电开关介绍1、工作原理光电开关光电传感器是光电接近开关的简称,它是利用被检测物对光束的遮挡或反射,由同步回路选通电路,从而检测物体有无的;物体不限于金属,所有能反射光线的物体均可被检测;光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测;工作原理如图1所示;多数光电开关选用的是波长接近可见光的红外线光波型;图2是德国SICK 公司的部分光电开关外型图;2、光电开关的分类及术语解释1、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器,当有被检测物体经过时,物体将光电开关发射器发射的足够量的光线反射到接收器,于是光电开关就产生了开关信号;当被检测物体的表面光亮或其反光率极高时,漫反射式的光电开关是首选的检测模式;②镜反射式光电开关：它亦集发射器与接收器于一体,光电开关发射器发出的光线经过反射镜反射回接收器,当被检测物体经过且完全阻断光线时,光电开关就产生了检测开关信号;③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器,发射器发出的光线直接进入接收器,当被检测物体经过发射器和接收器之间且阻断光线时,光电开关就产生了开关信号;当检测物体为不透明时,对射式光电开关是最可靠的检测装置;④槽式光电开关：它通常采用标准的U字型结构,其发射器和接收器分别位于U型槽的两边,并形成一光轴,当被检测物体经过U型槽且阻断光轴时,光电开关就产生了开关量信号;槽式光电开关比较适合检测高速运动的物体,并且它能分辨透明与半透明物体,使用安全可靠;⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线,可以对距离远的被检测物体进行检测;通常光纤传感器分为对射式和漫反射式;它们的工作光线示意图如图3所示;2术语解释常见的术语示意图如图4所示;①检测距离：是指检测体按一定方式移动,当开关动作时测得的基准位置光电开关的感应表面到检测面的空间距离;额定动作距离指接近开关动作距离的标称值;②回差距离：动作距离与复位距离之间的绝对值;③响应频率：在规定的1s的时间间隔内,允许光电开关动作循环的次数;④输出状态：分常开和常闭;当无检测物体时,常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作;⑤检测方式：根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同,可分为漫反射式、镜反射式、对射式等;⑥输出形式：分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线自带继电器,及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式;⑦指向角：见光电开关的指向角示意图,即如图4的下部三个小图所示;⑧表面反射率：漫反射式光电开关发出的光线需要经检测物表面才能反射回漫反射开关的接受器,所以检测距离和被检测物体的表面反射率将决定接受器接收到光线的强度;粗糙的表面反射回的光线强度必将小于光滑表面反射回的强度,而且,被检测物体的表面必须垂直于光电开关的发射光线;常用材料的反射率如表1所示;表1 常用材料的反射率材料反射率材料反射率白画纸90%不透明黑色塑料14%报纸55%黑色橡胶4%餐巾纸47%黑色布料3%包装箱硬纸板68%未抛光白色金属表面130%洁净松木70%光泽浅色金属表面150%干净粗木板20%不锈钢200%透明塑料杯40%木塞35%半透明塑料瓶62%啤酒泡沫70%不透明白色塑料87%人的手掌心75%⑨环境特性：光电开关应用的环境亦会影响其长期工作可靠性;当光电开关工作于最大检测距离状态时,由于光学透镜会被环境中的污物粘住,甚至会被一些强酸性物质腐蚀,以至其使用参数和可靠性降低;较简便的解决方法就是根据光电开关的最大检测距离S n降额使用来确定最佳工作距离;3使用注意事项①红外线传感器属漫反射型的产品,所采用的标准检测体为平面的白色画纸;②红外线光电开关在环境照度高的情况下都能稳定工作,但原则上应回避将传感器光轴正对太阳光等强光源;③对射式光电开关最小可检测宽度为该种光电开关透镜宽度的80%;④当使用感性负载如灯、电动机等时,其瞬态冲击电流较大,可能劣化或损坏交流二线的光电开关,在这种情况下,请将负载经过交流继电器来转换使用;⑤红外线光电开关的透镜可用擦镜纸擦拭,禁用稀释溶剂等化学品,以免永久损坏塑料镜;⑥针对用户的现场实际要求,在一些较为恶劣的条件下,如灰尘较多的场合,所生产的光电开关在灵敏度的选择上增加了50%,以适应在长期使用中延长光电开关维护周期的要求;⑦产品均为SMD工艺生产制造,并经严格的测试合格后才出厂,在一般情况下使用均不会出现损坏;为了避免意外性发生,请用户在接通电源前检查接线是否正确,核定电压是否为额定值;以上各注意事项示意图见图5;三、应用举例从图6可以看出光电开关的各种应用;其中,图6a为光电开关用于对材料的定位剪切控制；图6b为用光电开关来控制液面位的上下限值,当液面位高于或低于上下极限液面位时,光电开关控制电路可使阈门打开或关闭,使液面位的高度保持在上下限之间；图6c为利用物体对光的遮挡作用,检测物体的通过个数,或物体是否存在；图6d为利用光的直线传播性,检验产品是否等高排列；图6e为将光电开关用在流水生产线上,来检测产品的个数；图6f为用光电开关检测液面位的高低;四、结束语除了以上介绍的例子外,光电开关还在许多方面得到了应用,例如在行程控制、直径限制、转速检测、气流量控制等方面;我们相信光电开关会做得越来越先进,它的应用也会越来越广泛;。

光电液位开关选型及使用说明 v1.0使用产品前请仔细阅读用户手册前 言尊敬的用户： 您好！衷心感谢您使用本公司产品，为了让您安全、可靠、准确地使用本产品，请您在使用本产品前务必仔细阅读本产品使用手册！ 本产品使用手册详细地介绍了该产品的技术参数、用途、仪器组成、使用操作、注意事项等。

使用前务请仔细阅读使用说明书，以及永久的保证该系列仪表的可靠性和稳定性。

您在实际操作仪表的过程中，一定有新的发现和更切实际的使用方法，您对仪表的外形、结构、功能也会有独到的见解，我们期盼您的直言不讳，提出宝贵的意见，我们将把您的意见转化为动力，投入到完善产品、改进服务等具体行动中去。

谢谢合作！F J-GDY-系列光电液位开关原理、特点FJ-GDY-系列光电液位开关是利用光在两种不同介质界面发生折射的原理，由飞卓科技自主研制生产。

工作原理光电液位开关工作原理如上图所示，产品内部包含一个发光器件和一个光敏器件。

发光器件所发出的光被导入传感器顶部的透镜。

当液体浸没光电液位传感器透镜时，则有部分光会折射到液体中，从而使光敏器件接收不到或只能接收到少量光线。

光电液位传感器通过感应这一变化，由光敏器件驱动内部电气开关，从而启动外部报警或控制电路。

如果没有液体，则发光器件发出的光直接从透镜反射回光敏接收器。

F J-GDY-系列光电液位控制器是一种内置式开关电路的低价位结构紧凑的光电液位开关型传感器，该系列产品具有结构简单、体积小、安装方便;没有机械部件、不需调试;重复性好、节能环保等诸多优点，并可制成耐腐、耐温等特种环境用产品。

通常可用于-25℃～65℃环境各类洁净低粘度非腐蚀作用、非结晶、非冰冻的液体液体的关键点、上下限位点或多点液位准确可靠的测量监控、显示报警和定点控制。

F J-GDY-系列光电液位开关适用于几乎任何大小罐体中的高、中、低液位测量。

产品特点∶1 液面检测准确、高重复性、快速响应;2 可制成多点液位传感器;3 高可靠性、长寿命、免维护;4 免调试、免校验，直接安装即可应用;5 适应环境能力强;6 适应特种容器安装。
